Зачем нужны скорости на велосипеде и какие бывают переключатели

Механическое переключение скоростей на велосипеде

Традиционный и наиболее распространённый среди велосипедистов тип переключения передач. Первые велосипеды с возможностью переключать скорости имели название «Турист». Эти модели оснащались специальной кассетой, позволяющей выбирать одну из четырёх передач.

Некоторое время спустя количество скоростей росло и сейчас нормой стали модели с 18–27 значениями. И наконец, новинки, выпущенные совсем недавно, порадовали любителей велоспорта десятью звёздочками на back-переключателе, но они пока ещё раритетны и не получили широкого применения.

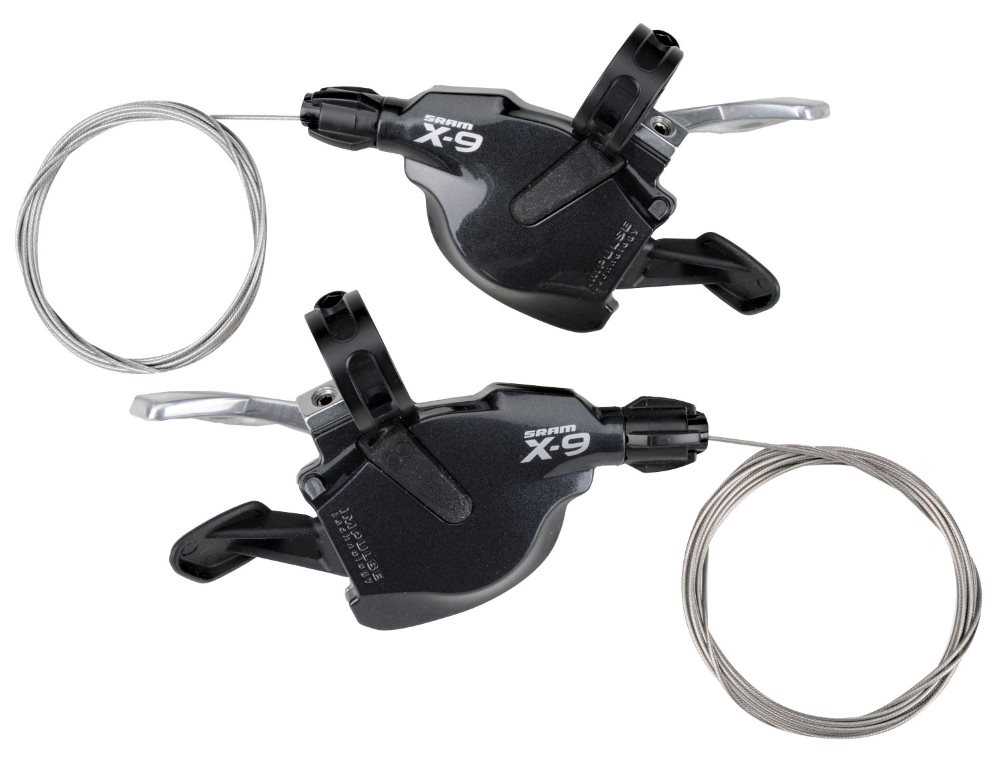

Манетка с тросом для механического переключения скоростей

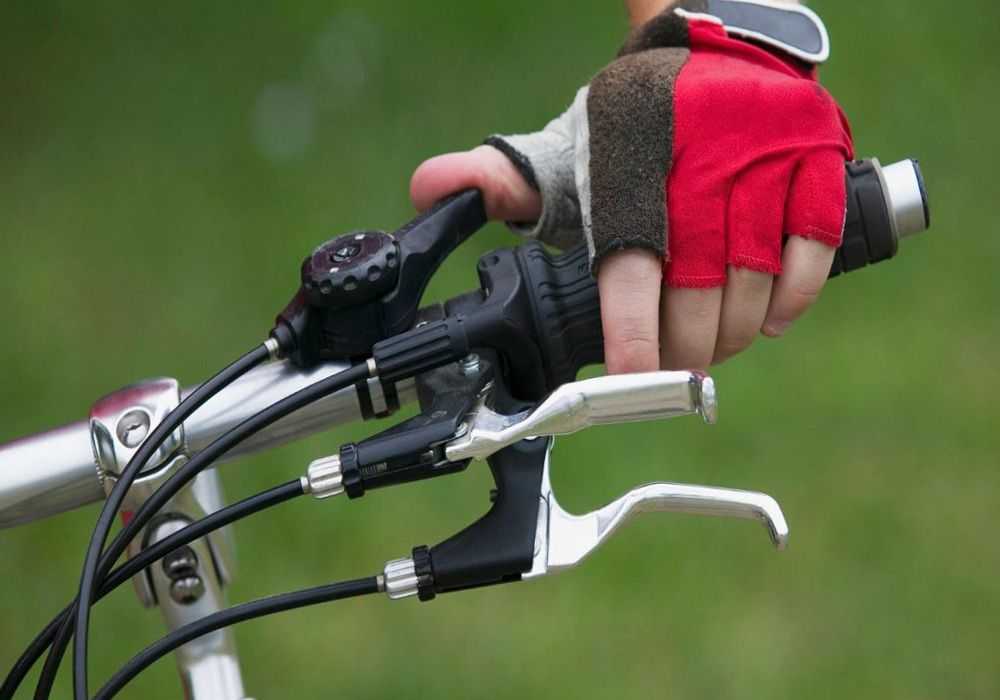

Манетка, тросик и переключатель

Как все знают, в велосипедах увеличение скорости подразумевает перемещение цепи от большой звёздочки к малой. Когда велосипедист хочет ехать быстрее, он перемещает цепь при помощи манетки к звёздочке меньшего диаметра и наоборот снижение скорости ослабляет натяжение цепи и переключатель передач перемещает её к звёздочке большего диаметра. Манетка (система управления переключателем) оснащена специальным тросиком, который приводит в действие сам переключатель, расположенный возле звёздочек-передач. Далее, всё просто: при натяжении тросика переключатель передвигается и переносит цепь на звёздочку меньшего диаметра, а при ослаблении, наоборот, возвращает её назад.

Плюсы и минусы

Плюс механики, конечно, надёжность, а к минусам можно отнести неудобство переключения в движении. И также не стоит забывать о стрессовых моментах, когда возможность управления ограничена. Эти проблемы вызывают постоянные споры среди любителей велоспорта.

Использование в велосипедах автоматической трансмиссии удобно и безопасно. Она надёжная, проста в эксплуатации, не требует дополнительных настроек и ухода.

Тут вывод один: всё познаётся в сравнении. Какой тип переключения передач на велосипеде вы выберите, зависит только от вас. Какая-то часть любителей велопрогулок выберет автоматическое переключение передач, а какая-то навсегда останется с механикой.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки. Техническое состояние цепи имеет огромное значение для работы всей системы

Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш , переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Настройка задней системы передач

Следующий этап – отрегулировать ход цепи по задним звездам. Чаще всего именно там наблюдаются проблемы, и не случайно: звезд больше, плюс натяжитель. Для начала аккуратно очищаем механизм от грязи.

Процесс настройки заднего переключателя:

Проверка петуха и болтовых креплений.
Регулировка ограничений по передачам, подтяжка тросика.
Подбор оптимального натяжения цепи.

Согнутый петух требует обязательной замены. Одновременно проверяется, не разболтан ли переключатель.

Настройка ограничений по L и H:

Ослабить оба винта.
Перекинуть цепь на высшую (самую маленькую) звезду (спереди на максимум).
Затягивать болт «H», пока направляющий ролик переключателя не совпадет со звездой в одной плоскости.
Включить первую передачу (самую большую, а спереди – первую).
Вращением винта «L» добиться совпадения ролика со звездой.
Проверить точность переключения.
Подтянуть или ослабить трос привода. Определяем по тому же принципу, как и с передним дерейлером.

Схема выставления крайнего ограничения по L

Передачи не переключаются быстро, ограничения выставлены правильно, а трос хорошо затянут? Тогда самое время поработать с натяжителем цепи. Находим специальные винты «A» и «B». Первый настраивает положение рамки относительно самой маленькой, а второй – самой большой звездочки.

Настройка проводится по принципу: переход на соответствующую передачу и затягивание винта. Вращением регулятора «A» увеличивается сила натяга за счет подъема рамки к высшей звездочке. Наоборот, винт «B» опускает ее к большой звездочке. Неправильно выставленное натяжение не дает возможности легко выбирать нужную передачу: слишком ослабленная цепь может повиснуть в пространстве между звездочками, а перетянутая разорваться из-за чрезмерного напряжения.

Периодическая регулировка переключателей скоростного велосипеда считается нормой. Она принесет неоценимую пользу во время, когда цепь и кассеты в исправном состоянии. Настройка системы переключения скоростей в сочетании с правилами использования при движении на велосипеде позволит значительно увеличить ресурс всех составных частей трансмиссии, а также использовать ее ресурсы по максимуму.

Схема механизма внутреннего переключения

Основными элементами устройства планетарной втулки являются:

солнечная шестерня, которая размещена в центре;
водило. При его помощи осуществляется жесткая фиксация осей нескольких одинаковых планетарных шестерен, которые сцепляются с солнечной шестерней;
кольцевая шестерня, представляет внешнее зубчатое колесо, которое сцеплено с планетарными шестернями.

На сегодня производители выпускают различные виды планетарных втулок, которые насчитывают от трех до четырнадцати передач. Не исключено наличие встроенной тормозной системы.

Среди преимуществ механизма внутреннего переключения выделяют:

высокую степень устойчивости к внешним факторам воздействия за счет размещения элементов в корпусе;
простоту обслуживания, которая объясняется хорошей защитой от воздействия негативных факторов окружающей среды и от последствий езды по плохим дорогам, вследствие чего уход за трансмиссией сводится к минимуму;
удобство в эксплуатации за счет отсутствия несовместимых сочетаний передач;
возможность применения с карданным или ременным приводом;
надежность и долговечность;
встроенный тормоз;
переключение передачи в неподвижном состоянии, что особенно актуально для езды в городских условиях.

Одним из главных недостатков планетарной втулки является ее высокая стоимость по отношению к другим вариантам переключения. Она не предназначена для агрессивной эксплуатации, поскольку предусматривает выход из строя в результате существенного увеличения крутящего момента. Из-за конструкционных особенностей ее невозможно отремонтировать в полевых условиях, поэтому механизм не пригоден для установки на горных велосипедах. Планетарная втулка имеет узкий диапазон передаточного функционала и низкую степень КПД привода. Ее большой вес приводит к смещению центра тяжести назад. В подвесах это стает причиной увеличения неподрессоренных масс.
