Настройка передач на велосипеде. как добиться идеального переключения?

Как настроить передний переключатель скоростей на велосипеде.

После настройки заднего переключателя, на этом работа не заканчивается и теперь стоит перейти к переднему, чтобы синхронизировать равномерное соскакивание и подъем цепи по звездам.

Основная настройка переднего переключателя велосипеда:

• сперва ослабляем винт держащий трос и полностью освобождаем его от этого крепления;
• на переднем переключателе возле руля находим гайку, отвечающая за натяжение троса и закручиваем ее до упора, а после ослабляем примерно на полтора оборота;
• возвращаемся к переключателю и необходимо отыскать два болта с обозначениями Н ― положения цепи на большой звезде и L ― на малой;
• закручиваем полностью винт L, а Н практически выкрутить;
• переводную рамку двигаем к себе и подставляем под нее что-нибудь для фиксирования в таком положении;
• выставляем велосипедную цепь на среднюю звезду;
• возвращаем трос на свое место, не сильно натягивая, и прикручиваем;
• убираем подставку из-под переводной рамки.

После всех проведенных манипуляций с настройкой, необходимо выставить цепь на средней звезде и начать медленно переключать: сначала на малую, потом на большую. Смотрим за положением рамки, и если будет замечено, что возможен риск соскока с большой звездочки, тогда необходимо отрегулировать при помощи винта Н. Когда цепь не желает возвращаться на малую звезду, нужно раскрутить немного винт L и придвинуть рамку в раме велосипеда.
Все секреты о том, что такое настройка скоростей велосипеда для чайников показано на видео. В общей сложности, наименьшее время занимает настройка заднего переключателя скоростей велосипеда и это примерно где-то 5 минут. Другая ситуация, когда настройка переднего переключателя велосипеда сложнее и кропотливее, так как не только нужно обязательно выставить ровно цепь, но и сделать так, чтобы она не соскочила в наружу или внутрь.

Устройство переднего переключателя скоростей

Конструкция такой системы довольно проста. Перечислим основные компоненты и их функциональные особенности.

Хомут.

Элемент, предназначенный для крепления устройства к раме вашего велосипеда.

Параллелограмм.

Элемент, в конструкции которого присутствуют шарниры и специальная пружина. Своё название этот элемент получил из-за формы параллелограмма. Он представляет собой главную движущуюся часть устройства, а также к нему крепится рамка, о которой несколько слов ниже.

Направляющая рамка.

Деталь, в которой важную роль играет как внешняя, так и внутренняя часть. По внутренней части этого элемента проходит цепь.

Регулировочные болты.

А ещё эти элементы называют ограничителями. Это два болта, которые используются для ограничения движения рамки как по направлению к раме велосипеда, так и в обратном направлении.

Ещё один болт, который удерживает трос, выполняющий переключение передач.

Схема переднего переключателя скоростей

Выставляем крайнее положение рамки с помощью болта «L»

Чтобы настроить крайне положение болта «L» необходимо переключиться на самую большую звезду на заднем переключателе (соответствует первой скорости на манетке). Далее начинаем крутить болт «L» пока между цепью (которая находится на самой малой звезде системы) и рамкой переключателя не останется зазор около 1 мм (чем меньше тем лучше главное, чтобы цепь не терлась об рамку переключателя).

Прежде чем начать регулировку переднего переключателя

Перед тем как начать настройку переднего переключателя убедитесь, что у вас выполняются следующие условия:

• Используются звезды под переключение. Данные звезды имеют специальную форму, зацепы и пины, чтобы цепи было проще перескакивать между звездами.
• Рамка переключателя не повреждена. Если рамка будет помята, стерта или люфтить — отрегулировтаь такой переключатель практически не возможно.
• У вас велосипед не из продуктового магазина (Ашан, Лента, велосипед на литых дисках и тд.). Велосипеды низкой ценовой категории обычно имеют самы дешевые передние переключатели, которые сделаны из тонкой стали. Эта сталь гнется и не дает нормально переключать скорости.

1. Начинаем с откручивания (ослабления) болта, который держит трос переднего переключателя.

Обычно болт откручивается шестигранником на 5 или гаечным ключом на 9.

2. Далее рекомендую проверить положения рамки переключателя относительно системы звёзд.

А. Проверить угол поворота. Рамка переключателя должна быть параллельна звёздам системы.

Старайтесь ориентироваться не по цепи, а по звездам, так как цепь может стоять на крайних передачах и передний переключатель будет установлен не правильно. Красными линиями я показал центральную звезду и внутреннюю сторону переключателя.

Б. Проверить высоту. Рамка переднего переключателя должна располагаться чуть выше на 1-3 мм. чем самая большая звезда системы. Для регулировки сдвиньте рамку рукой, чтобы она оказалась над 3-й звездой и настройте высоту.

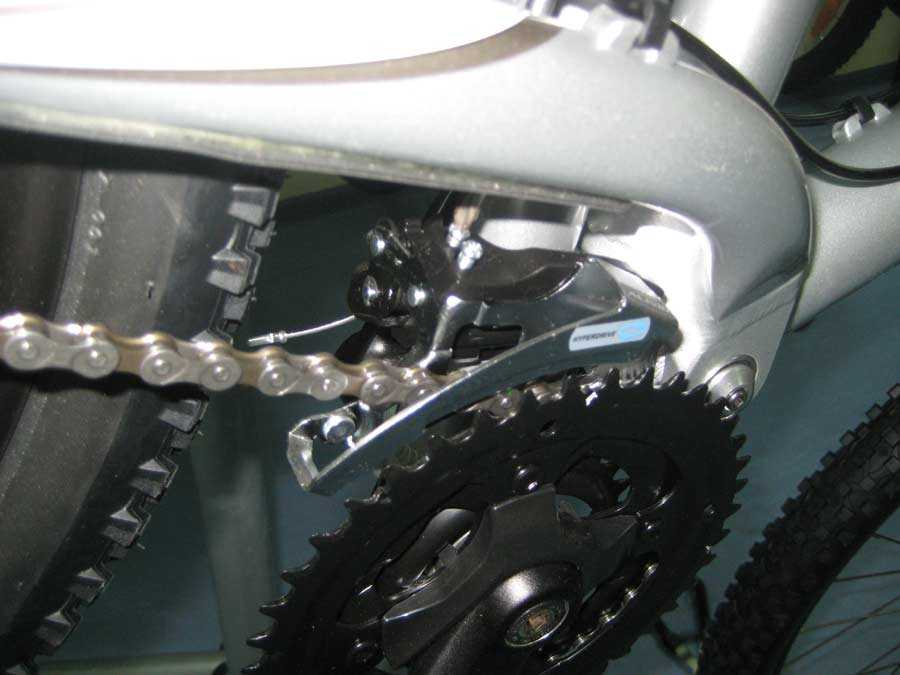

Наклейка на рамке переключателя  Shimano Tourney, которая помогает установить передний переключатель по высоте. На фото, кстати новый велосипед, на котором передний переключатель установлен значительно выше чем необходимо.

3. Теперь начнём работать с тросиком и манеткой на руле.

А. Найдите на манетке болт натяжения троса и вкрутите его до упора в манетку и на пол оборота выверните.

Натяжитель троса показал стрелкой. В моем случае это комборучка (тормоз и манетка в одном корпусе), но и на обычной манетке натяжитель такой же.

Б. Натяните трос рукой или воспользуйтесь пассатижами и затяните его фиксирующим болтом, о котором я писал в пункте 1

Обратите внимание, что на прижимающих трос шайбах есть специальные канавки. Необходимо закрепить трос именно в них

4. Начинаем выставлять крайние положения рамки переключателя болтами «H» и «L».

Выставляем центральное положение рамки переднего переключателя

Необходимо перебросить цепь на центральные звезды кассеты с помощью заднего переключателя. Переключаем с первой на вторую скорость (цепь изначально должна находиться на 1-й звезде), если не переключается, то необходимо натянуть тросик регулятором натяжения (Смотри пункт 3.А), который находится на манетке. Крутим до тех пор пока цепь не будет четко и быстро переходить на среднюю звезду.

Это интересно: Какие существуют велосипедные цепи, как натянуть цепь на односкоростном байке, на скоростном, метод удаления звеньев

Как настроить скорости?

Прежде чем приступить к регулировке, необходимо подготовить ряд простых инструментов:

• Отвертка для подкручивания болтов;
• Пассатижи;
• Ключ, чтобы открутить гайку крепления тросика или набор шестигранников;
• В случае необходимости могут потребоваться детали для замены: тросики, петух, рамки или другие.

Регулировку производят для переднего и заднего переключателей. Предварительно рекомендуется проверить работу каждого. Если настройка скоростей велосипеда осуществляется в специальных мастерских, для ремонта велосипед устанавливают на специальном кронштейне, в домашних условиях можно использовать обычный крепеж велосипеда на стену, главное, чтобы педали свободно прокручивались, приводя в движение цепь. Сначала рекомендуется настроить задний переключатель скоростей, затем передний.

Возможные неполадки в процессе настройки

Регулировка переднего переключателя скоростей велосипеда Shimano и других моделей может сопровождаться некоторыми неполадками:

1.  Одна из самых частых проблем с которыми сталкиваются велосипедисты – передний переключатель не подходит к системе. В продаже представлены переключатели 3-х видов. Они отличаются расположением тяги троса. В зависимости от расположения, тяга может быть верхней, нижней или универсальной. Кроме того, каждый переключатель рассчитан на определенную систему зубов. Чтобы не ошибиться в своем выборе, следует запомнить, какой именно экземпляр у вас, или перед покупкой взять с собой старую запчасть в качестве образца.
2. Еще одна трудность, с которой может столкнуть велосипедист, – при регулировке переключения скоростей на велосипеде наблюдается трение цепи о раму. Эта проблема может возникать по ряду причин: неровные звездочки, неправильно выполненная установка системы. Чтобы устранить ее, следует тщательно проверить параллельность установки, убедиться в том, что нет деформации звезд и они не меняют ось во время вращения.
3. Нередко велосипедисты могут замечать, что при скорости 3-1 цепь трется о рамку. Появление такой проблемы становится возможным при диагональном расположении цепи. Если цепь расположена неправильно, то в лучшем случае случится ее растяжение, а в худшем – сломается передний переключатель скоростей.

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus , то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.
Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

• Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
• Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
• Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
• Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Этапы регулировки заднего переключателя на скоростном велосипеде.

1. Необходимо переключится на самые маленькие звездочки спереди и сзади.
2. Барабаны натяжителей (на переключателе и на манетке, если имеется) нужно закрутить в начальное значение, закручивает до упора по часовой стрелке. Это нам даст возможность в дальнейшем при ослаблении троса заднего переключателя подтянуть трос с помощью этого барабана.
3. Откручиваем винт или гайку, ослабляем сам трос. При этом можно вытянуть трос и проверить на наличие дефектов или загрязнение рубашки троса.
4. Регулировка больших передач винтом «Н». Необходимо проворачивать регулировочный винт «Н» до тех пор, пока ролики переключателя и маленькая звездочка не будут находится на одной прямой оси. Если при переключении на большие передачи имеется сдвиг роликов относительно звезд вправо, то необходимо покрутить винт «Н» по часовой стрелке, подтянуть, до того момента пока они не станут ровно на прямой оси. Если ролики сдвинуты влево ,цепь будет с трудом переходить на меньшие передачи, необходимо ослабить винт «Н» -покрутить против часовой стрелки. При правильной регулировки больших передач при вращении колеса крутя педалями, цепь должна бесшумно без зацепов работать на маленькой звезде.
5. Далее необходимо заправить трос под винт крепления троса и натянуть его как можно сильнее. Одной рукой тянем а другой закручиваем винт или гайку.
6. Выворачивает регулировочный винт «L» практически полностью, цепь необходимо перекинуть на самую большую звездочку сзади и на самую маленькую переднюю.
7. Далее идет регулировка малых передач, необходимо проделать процесс прописанный в 4 пункте, только теперь нам необходимо выровнять с помощью винта «L» чтобы ролики переключателя и звездочка находились на одной прямой оси.

8. Далее преступает к регулировке натяжителя цепи, если таковой имеется. Для этого необходимо поставить цепь на переднюю самую малую звезду а заднюю на самую большую. Далее крутим педали назад, если верхний ролик заднего переключателя задевает за зубья звездочки, то необходимо крутя регулировочный винт добиться такого значения, чтобы ролик был на расстоянии порядка 5 мм от зубьев звезды. После нам необходимо проверить натяжение цепи, только теперь нужно переключиться на маленькую заднюю звездочку.

9. Последний этап — проверка правильности и четкости переключения передач. Лучше всего сесть и прокатится на велосипеде, при этом проверять каждую передачу на четкость переключения. Правильно настроенный задний переключатель скоростного велосипеда считается, если все передачи переключаются четко без треска цепи, цепь должна переходить четко с крайних звезд на соседние и наоборот.

Как настроить передний переключатель

Для регулировки переднего переключателя тоже имеется четкая и простая пошаговая инструкция:

1. Смещаем цепь на меньшую звезду.
2. Откручиваем фиксирующий винт и отпускаем трос.
3. Находим винт с пометкой «L», с его помощью регулируем положение рамки таким образом, чтобы цепь находилась между пластинами рамы, но при этом не касалась их.
4. Натягиваем трос, фиксируем его винтом.
5. Теперь перемещаем цепь в кассете на меньшую звезду – удобно делать это с помощью заднего переключателя.
6. Передним переключателем перемещаем цепь на среднюю звезду и смотрим – если цепь на второй везде задевает внешнюю сторону рамки, то нужно увеличить натяжение троса с помощью барабана, расположенного на левой манетке.
7. Переключаем передачу на самую большую звезду в кассете и проверяем – если цепь касается стенок рамки, нужно последний элемент переместить так, чтобы цепь располагалась посередине. Сделать эту манипуляцию можно с помощью винта с пометкой «Н».

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Видео по настройке переключателя shimano

Если же в дальнейшем, например, если плохо цепь возвращается на крайние звездочки, или из крайних на соседние, то можно производить регулировку заднего переключателя на ходу, покрутив барабан против часовой стрелки, если конечно на манетке вашего велосипеда он присутствует.

Возможно, при падениях или других обстоятельствах погнулся рычаг, можно попробовать сделать ремонт заднего переключателя, путем выравнивания рычага.

Не четкое переключение также может быть из-за не исправности кассеты, различные деформации, перекосы. Также причина нечеткого переключения может скрываться в загрязненном тросе или неисправности манетки переключения. После правильной настройки заднего переключения скоростей можно переходить к настройка переднего переключателя скоростного велосипеда.

Ремонт велосипедного переключателя

Езда на велосипеде — не просто отличный отдых и занятие спортом, для некоторых любителей это становится образом жизни. Качественные и безопасные поездки на велосипеде возможны только в том случае, когда транспортное средство полностью исправно. Это касается любого велосипеда, но в особенности велосипеда с переключением скоростей. Все составляющие части трансмиссионного узла велосипеда нужно поддерживать в рабочем состоянии. Это касается профилактического ухода за велосипедной цепью, переключателем скоростей. В процессе эксплуатации велосипеда, с увеличением его пробега многие детали изнашиваются и выходят из строя, представляя угрозу для своего владельца. Если во время поездки тяжело переключаются скорости на велосипеде на много скоростном аппарате, вы слышите непривычное звуки, щелчки, это может быть следствием сбоя работы переключателя скоростей. Причины неполадок в работе переключателя скоростей могут заключаться в следующем:

• изнашивание растяжения цепи;
• деформация звёзд и повреждение троса перекидки;
• загрязнение. О попадании грязи в механизм заднего переключателя свидетельствует посторонние звуки в виде скрипа и различных стуках, которые возникают при вращении;
• изнашивание кассетного блока.

Чтобы переключатель скоростей работал бесперебойно, необходимо настроить оба переключателя и проверить компоненты трансмиссионного узла. Повреждение троса можно определить визуально и самостоятельно провести его замену. Для этого приобретите в веломагазине необходимую деталь и выполните следующую последовательность работ:

• открутить гаечным ключом болт, закрепляющий трос;
• извлеките тросик, предварительно разобрав манетку. Манетка — это деталь механизма переключения скоростей, крепящуюся на руле велосипеда (рис.1);
• Замените рубашки, это потребуется если они изношены;
• чтобы трос лучше входил в рубашку, используете масло и поместите деталь на место;
• настройте переключатель.

Если с тросом всё в порядке, проведите диагностику цепи. Цепь является очень важным элементом во всём трансмиссионном блоке от исправности которого зависит корректная работа всего механизма. Со временем велосипедная цепь может растягиваться вследствие динамических усилий, загрязнения, длительного процесса эксплуатации, поэтому требует своевременной замены и профилактического ухода. Чтобы заменить цепь или укоротить ее с помощью извлечения нескольких звеньев, используются специальные профессиональный инструмент называемые выжимкой. Помощью этого инструмента выдавливается ось звена (пина), что позволяет разомкнуть цепь и произвести необходимые манипуляции с ней.
