Современные велокомпьютеры

Электронный велокомпьютер

Спидометр на велосипеде, прежде всего, нужен для измерения скорости движения. Однако современные электронные модели имеют такой большой набор функций, что их принято называть велокомпьютерами. Даже самые дешевые из них имеют множество функций ─ текущая скорость, средняя скорость, дистанция, общий пробег, время в пути, часы. Более дорогие велокомпьютеры имеют ещё большее количество информационных функций, а также настроек. Наиболее известные производители качественных спидометров для велосипеда ─ BBB, Cateye, Sigma, VDO.

Качественный электронный спидометр от голландского производителя ВВВ

Принцип работы электронного спидометра заключается в подсчитывании количества сигналов от датчика за фиксированный промежуток времени.

В качестве датчика чаще всего применяется герметичный контакт в корпусе. Этот геркон фиксируют на одном из перьев передней вилки, ну а если позволяет длина проводов, то и возле заднего колеса. Срабатывать датчик заставляет постоянный магнит, закрепляемый на одной из спиц колеса.

Микроконтроллер устройства запоминает время между двумя включениями датчика, поскольку для вычисления скорости движения необходимо выполнить расчёт по формуле S=C*(F*0.036)/T, в которой: S ─ искомая скорость; С ─ длина окружности колеса; F ─ тактовая частота работы процессора; T ─ время между срабатываниями датчика.

Какой должен быть пульс при езде на велосипеде?

Для индикации значений применяются семисегментные жидкокристаллические индикаторы, так как у них малый ток потребления. А для подсветки используется отдельно установленный светодиод.

Длину окружности колеса (C) задаёт сам хозяин велосипеда, так как она нестандартна. Чтобы правильно настроить велокомпьютер, необходимо как можно точнее указать её значение. Поэтому рекомендуется лично замерять периметр покрышки, обмотав колесо гибкой линейкой по кругу. Также можно нанести краской поперечную риску на покрышку колеса и прокатить велосипед вперёд по прямой, а затем измерить расстояние между двумя следами, оставленными на чистой ровной поверхности.

Зная ранее приведённый принцип работы велокомпьютера, многие электромастера собирают своими руками устройства, которые к тому же успешно работают. В самоделках используются различные микроконтроллеры, например, такие как PIC16F830, ATTiny2313A, ATMEGA8, но для каждого из них нужно собрать ещё дополнительно программатор.

Конечно же, сделать самостоятельно что-то сложное всегда приятно и похвально, но позволительно только действительно разбирающимся людям. В интернете выложено слишком много или простых схем с ошибками, либо сложных — на базе дорогостоящих дисплеев и микроконтроллеров с кучей бесполезных функций. А если подсчитать во сколько обойдётся создание самоделки, да ещё с учетом сборки программатора, постройки корпуса, плюс потраченное время, то оказывается, что в любом случае дешевле было бы купить готовый велокомпьютер стоимостью всего лишь в 9 долларов.

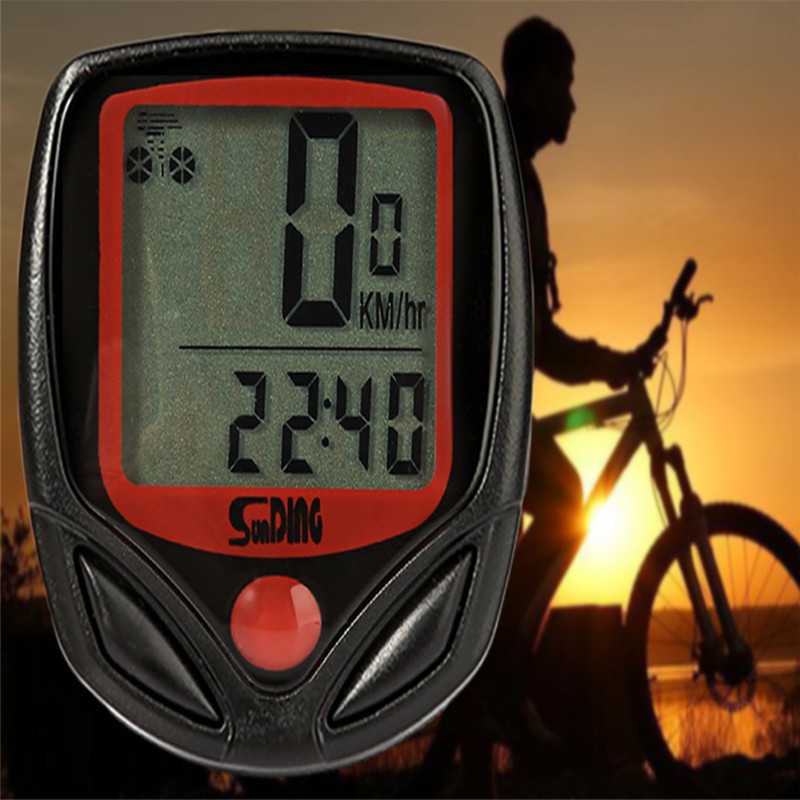

Недорогой велокомпьютер в полной комплектации

В основном у большинства велокомпьютеров максимально отображаемая скорость ограничена до 99,9 км/ч, но есть модели, которые покажут скорость свыше 100 км/ч. Возможно, подобный экземпляр с тремя числами на дисплее пригодится рискованным велогонщикам, которые отважатся разогнаться до столь высокой скорости, пристроившись сзади за фурой, в так называемый воздушный мешок.

Велокомпьютер Sigma 506, отображающий скорость свыше 100 км/ч

Уже давно собираются электронные спидометры размером с наручные часы. А некоторые из них одеваются прямо на руку и имеют встроенный датчик измерения пульса, то есть работают как тонометр. Но размер велокомпьютера ничего не говорит о его надёжности и функционале.

Первое на что следует обращать внимание при покупке, это корпус электронного прибора, ведь спидометр на велосипеде находится под открытым небом. Вода, дорожная пыль и прямой солнечный свет негативно сказываются на работе плохо защищенной электроники

Зачастую от дождя защищены даже самые дешевые велокомпьютеры, но в остальном они уступают более дорогим аналогам.

Типы велокомпьютеров по месту установки:

Наручные.
На руль.
На вынос руля.
С универсальным креплением.

Закрепляемый на выносе руля спидометр, позволяет сохранить место на руле для других аксессуаров.

Основные требования к велосипедным спидометрам:

Большой дисплей, желательно с подсветкой.
Устойчивость к погодным условиям (прямой солнечный свет, дождь, снег, низкие температуры).
Устойчивость к вибрации, и ударам.
Надежность всех устанавливаемых компонентов (крепежная площадка велокомпьютера, геркон, магнит, подкладки, стяжки).

Механический

Механическая конструкция реже встречается среди велосипедистов. Элементы велосипедного спидометра: приводное колесо, тросик, показывающий механизм. Устройство передает преобразованное вращение колеса в движение стрелки.

Во время установки механического спидометра нужно разместить устройство так, чтобы колесико соприкасалось с резиной, но не было придавлено, что будет тормозить байк. Тросик может порваться, если не был выпрямлен при натягивании

Важно проследить, чтобы на нем не образовалось петлей

Для работы спидометра не требуются батарейки, но нужно смазывать, как и другие детали велосипеда. Грязь станет помехой для бесперебойного функционирования.

Механический спидометр для велосипеда

Ради объективности стоит отметить, что в настоящее время подобные устройства практически не используются, поскольку являются морально устаревшими. Конструктивно такие приспособления состоят из троса, приводного колеса и циферблата. Для адекватного расчета данных о скорости колесико должно находиться в постоянном контакте с покрышкой колеса.

Спидометр на велосипед механического характера преобразовывает импульсы от вращения колеса в энергию, которая приводит в движение стрелку циферблата. Последняя перемещается под напором цилиндра, который выталкивается силой притяжения специального магнитного диска.

Электронный спидометр

На смену устаревшим моделям механических спидометров, пришли электронные. Эти устройства достаточно четкие и показывают максимально точные параметры скорости и километража. Другими словами – более умные, чем их механические предшественники. У электронных спидометров для велосипедов есть свои конструктивные особенности, которые позволяют условно разделить их на две группы:

Проводные;
Без проводные.

Теперь рассмотрим каждый из типов по отдельности и более детально. Так, проводные спидометры функционируют по следующему принципу: магнитный элемент закрепляется на переднем колесе, а именно на спице. На передней вилке фиксируется геркон – устройство, предназначенное для считывания информации о количестве вращения колеса, с последующей передачей его на спидометр через кабель. В главном блоке происходит обработка данных, а расчетные формулы определяют скорость и километраж, ссылаясь на внесенные изначально данные (размер колеса и т.п).

Более сложны в устройстве беспроводные спидометры для велосипеда. Так как провода в них нет, данные, считываемые с метки на колесе, передаются путем радиотрансляции. В остальном, весь принцип устройства, сбора и обработки данных, происходит таким же образом, как и в проводных моделях.

Что можно измерить спидометром

Вряд ли производители комплектующих для велосипедов, остановились бы лишь на замере скорости и дистанции, которую преодолевает велосипедист. Именно поэтому, современные модели спидометров обладают более расширенными возможностями. Итак, вот несколько функциональных особенностей, которые должны присутствовать в приобретаемой вами модели спидометра для двухколесного транспорта:

Главный параметр – определение скорости. Этот пункт обязателен, так как если нет возможности осуществить точный замер скорости, тогда вам предлагают явно не спидометр. С помощью фиксации показателя скоростного режима, велосипедист получает возможность придерживаться одного темпа, преодолевая значительные расстояния с меньшими затратами сил.
Расчет средней скорости. Эта функция считается дополнительной, и присутствует не на всех моделях спидометров. Ее используют для вычисления средней скорости передвижения по определенному участку трассы, грунтовой дороги и так далее. Необходима тем, кто занимается велосипедным спортом, либо действительно увлечен ездой на двухколесном транспорте.
Фиксация максимальной скорости. Полезный функционал для спортсменов, которые готовятся к соревнованиям, либо же пытаются повысить свои возможности, так сказать «побить свой собственный рекорд».
Замер дистанции. Эта функция важна не только для любопытных людей, но и для расчета собственных сил, особенно при езде на серьезные расстояния.
Определение количества вращений педалей в минуту. Параметр пусть и не самый важный, но полезный – помогает определить нужную передачу для меньших энергозатрат.
Одометр. Функционал позволяет вести учет всего расстояния, которое проехал велосипедист с момента установки спидометра. Важен для своевременного обслуживания отдельных узлов велосипеда (смазки подшипников, втулок, тросиков и так далее).
Таймер. Полезен для скоростных заездов. Используется для тренировок, развития сердечно-сосудистой системы, мышц и легких
Часы – дополнительная, но не менее важная функция. Большинство спидометров оснащена часами, что позволяет засекать общее время путешествия.

Вполне вероятно, что все 8 функций могут и не присутствовать на одном устройстве. Определите для себя самые необходимые и осуществляйте выбор спидометра.

Закрепление велокомпьютера

Закрепить датчик на пере вилки или на раме с помощью электромонтажной стяжки.
Плотно намотать провод вокруг пера вилки и тормозного троса.
Установить крепёжную площадку на руль или вынос.
Зафиксировать магнит на спице, но не стоит затягивать сильно винт, поскольку можно легко сломать корпус магнитика. Зазор между магнитом и датчиком в зоне срабатывания не должен превышать 2–3 мм.
Вставить велокомпьютер в контактную площадку и проверить его работу.

Более подробно ознакомиться с установкой велоспидометра можно, просмотрев следующее видео, где в качестве примера приведено устройство марки Sigma.

Как работает

Вне зависимости от того, с какой скоростью движется ваше транспортное средство, его колёса совершают определённое количество оборотов, проходя километр пути. Этот показатель остаётся неизменным. Зная число оборотов колеса, легко рассчитать количество пройденных километров и вывести его на счётчик. В одометрах разного типа подсчёт и передача происходят по-разному.

Существует три вида одометров:

механические;
электромеханические;
электронные.

Более старые и мало-помалу уходящие в прошлое механические модели функционируют с помощью специального гибкого тросика, который вращается с той же скоростью, что и колесо. Вращение передаёт выходной вал, дальше усилие идёт по тросику на магнитную стрелку. Магнитная стрелка отображает числовой показатель на намагниченном диске.

Довольно простой по комплектации, механический одометр относительно дёшев. Его просто разбирать и ремонтировать, меняя старые детали на новые. Его работа не зависит от батареек и магнитных бурь. Между тем, при правильной установке и настройке со своей основной функцией элементарного подсчёта километров такой прибор справляется достойно.

Недостатком можно считать автоматическое обнуление показаний по достижении определённой пороговой цифры. К тому же механическое устройство несколько затрудняет вращение колеса, а в случае, если колёса изогнуты восьмёркой, не работает совсем. Может повлиять на показания счётчика и попадающая на прибор грязь. Так что такой одометр необходимо часто и тщательно протирать и смазывать. Зато для прогулок по чистому и гладкому шоссе прибор с механической передачей вполне подойдёт.

Электромеханические одометры работают за счёт вращения шестерёнки, которая приводит усилие к электромеханическому датчику.

Сенсорное устройство производит импульсы электричества, попадающие по проводам в блок спидометра, где вращается маленький электродвигатель, выполняющий роль привода пробегового счётчика. Одометры такого типа установлены на большинстве современных автомобилей.

Датчики электронных одометров полностью электронные. Кроме того, они имеют жидкокристаллические индикаторы. Такой прибор труднее «обмануть», для этого потребуется применить специальное устройство.

Современные велосипедные одометры, по сути, становятся частью «бортовых» велокомпьютеров, подсчитывающих не только общий пробег байка, но и многие другие параметры движения, необходимые велосипедистам, серьёзно занимающихся велотренировками. Это могут быть, к примеру, такие показатели, как:

текущая скорость;
средняя скорость;
длина дистанции;
время в пути;
каденс;
пробег;
часы.

Датчиком электронного одометра выступает контакт, герметично расположенный в корпусе, — геркон. Его закрепляют на перьях передней вилки либо (когда длина проводов для этого достаточна) около заднего колеса. На спице колеса крепится постоянный магнит, который заставляет датчик срабатывать. Время между двумя ближайшими включениями датчика отслеживает микроконтроллер. Жидкокристаллические индикаторы с семью сегментами отражают полученный результат, функцию подсветки выполняют светодиоды.

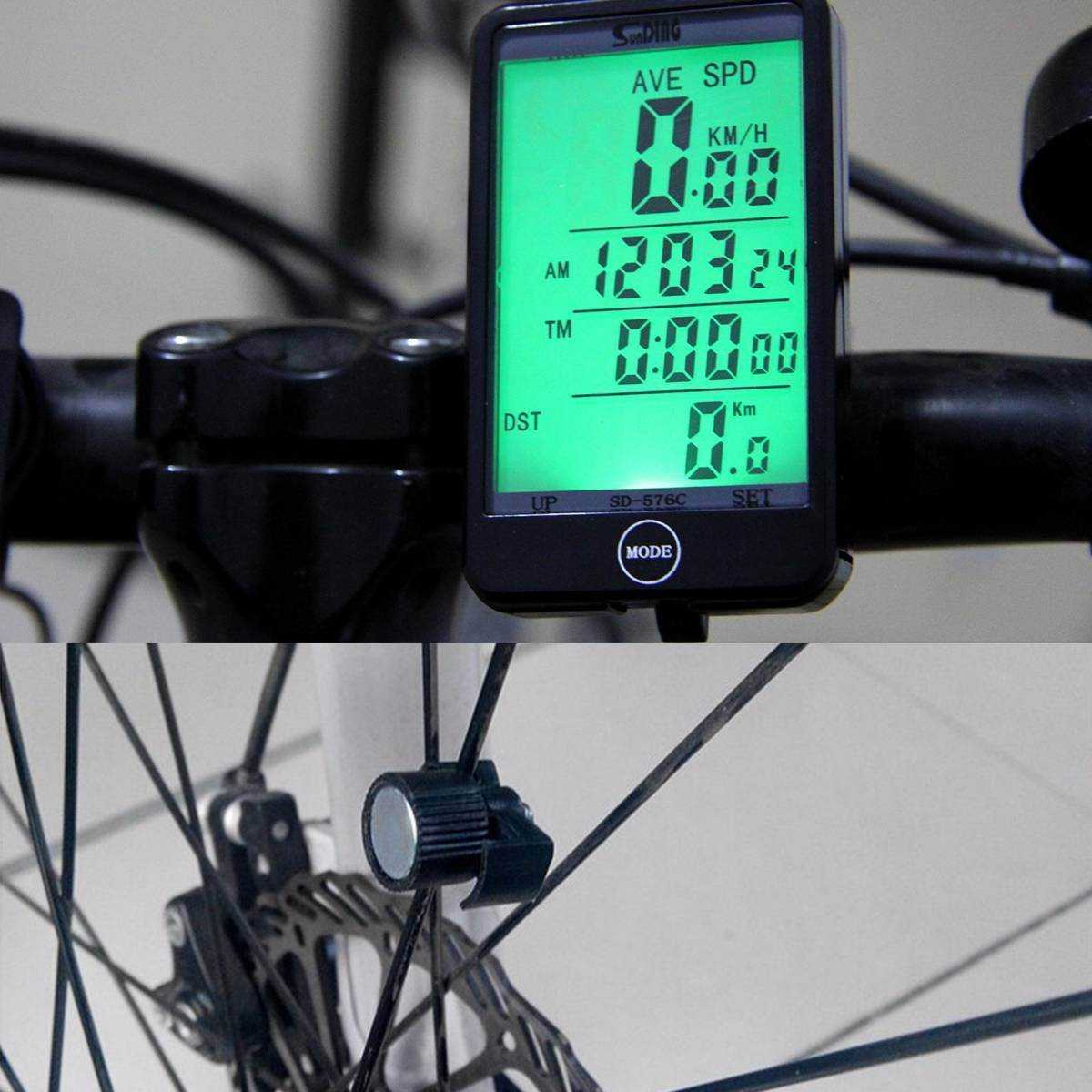

Установка электронного спидометра

Как поставить спидометр на велосипед? Установить электронное приспособление гораздо проще, чем механическое:

На передней вилке фиксируем считывающий элемент.
Напротив него на спицу устанавливаем маленький магнит, так чтобы при вращении колеса зазор между ним и датчиком составлял рекомендованное производителем расстояние (обычно от 3 до 10 мм).
Панель крепления цифрового прибора устанавливаем на руле в наиболее удобном для обзора месте.
Провод, соединяющий датчик и указатель скорости, закрепляем хомутами так, чтобы он не мешал движению, тормозным колодкам и повороту руля.
Устанавливаем цифровой прибор на крепежную платформу и приступаем к настройке.

Выбираем значение из таблицы

В столбце Tire size находим параметры своего колеса, а значение в столбце L.

Настройка велокомпьютера

Чтобы настроить компьютер необходимо нажать и удерживать SET несколько секунд.

1. Формат времени, 12 или 24 часовой формат, меняем кнопкой UP, подтверждаем кнопкой SET.

2. Устанавливаем время.

3. Установка даты.

4. Температура (градусы или фаренгейты).

5. Метрическая система (мили или км).

5. Выставляем радиус окружности колеса (самая важная настройка!). Берем значение из таблицы выше, либо измеряем сами.

6. Выставляем свой вес.

7. Подсветка, когда LED ON, подсветка будет гореть с 5 вечера до 8 утра при нажатии клавиши.

8. Выставляем значение одометра (можно с предыдущего ПК).

9. Общее время.

Обзор параметров велокомпьютера

У китайского велокомпьютера CoolChange 4 экрана с различными параметрами, переключение между экранами происходит через кнопку MODE. Если нажимать MODE до того, как появится AUTO, то все 4 экрана будут меняться каждые 3-5 секунд. Чтобы переключиться между А и В велосипедом, нужно одновременно нажать SET и MODE и удерживать их. Чтобы сбросить расстояние и время поездки — на экране DST необходимо жать UP на 3 секунды.

Лучшие производители велокомпьютеров

При вставшем вопросе, какой фирмы лучше купить компьютер на велосипед, среди огромного разнообразия моделей, стоит выделить несколько брендов. Популярность девайсов от этих производителей заслуживает достойное реноме не только у отечественной, но и у зарубежной аудитории.

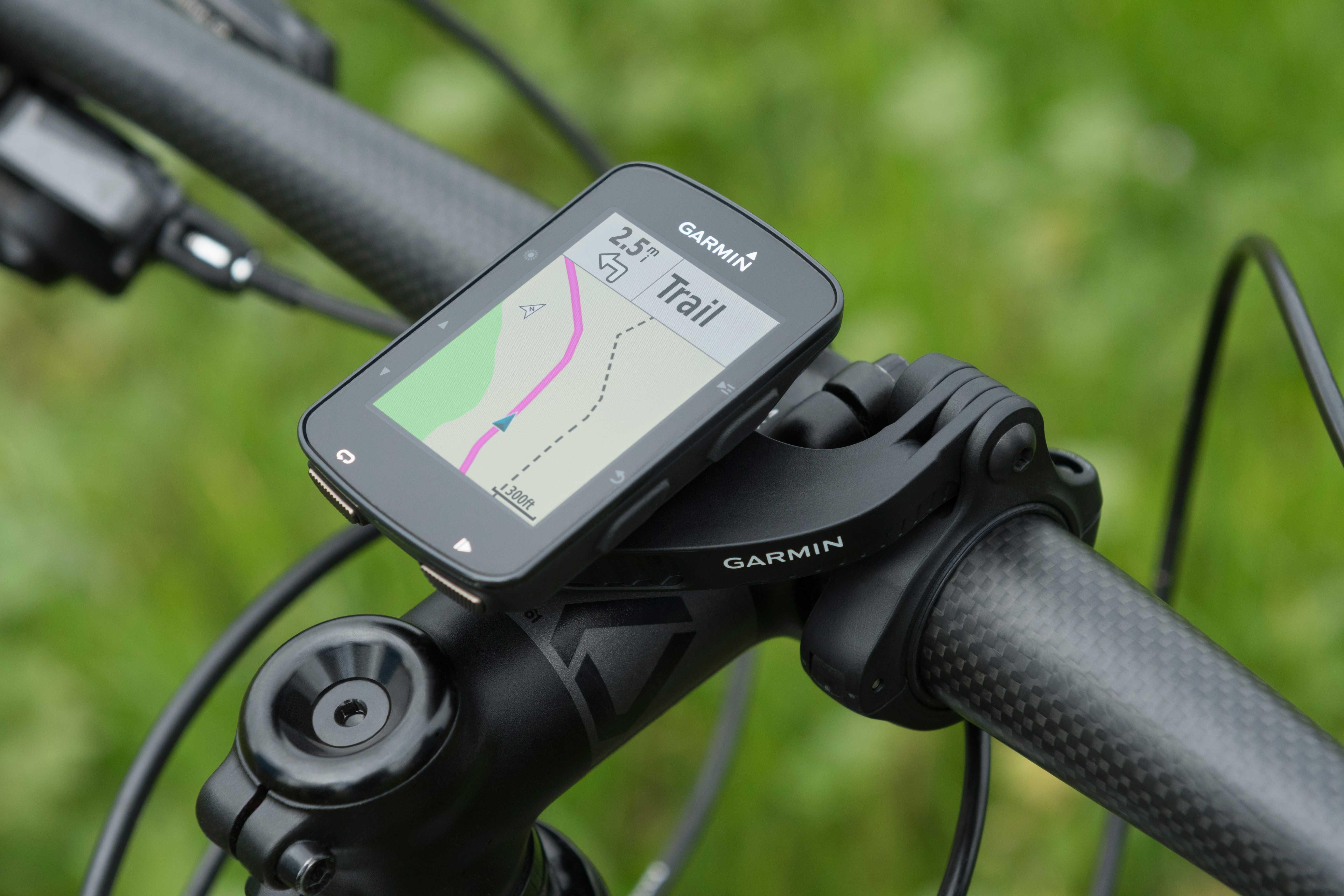

GARMIN

Всемирно известная компания-производитель, выпускающая инновационную продукцию различных направлений: туристическое, автомобильное и спортивное цифровое снаряжение. Учитывая запросы своих потребителей, компания предоставляет комфорт в любых вояжах, а спортивные девайсы от бренда делают каждую тренировку более активной.

Достоинства:

Внедрение инновационных разработок при создании девайсов;
Логичные опции и расширенные возможности компьютеров на велосипеды;
Идеальные устройства от компании, предлагающиеся новичкам

Недостатки:

Высокая цена на продукцию.

VENTURA X

Фирма-производитель, выпускающая простые навигационные спортивные гаджеты, имеющие минимум функциональных возможностей. Все устройства от бренда рассчитаны на среднестатистического потребителя. Однако, достаточно популярны и у спортсменов-любителей.

Достоинства:

Недорогие образцы велокомпьютеров;
Идеальные устройства от компании, предлагающиеся новичкам.

Недостатки:

Минимальный функционал в девайсах от бренда.

BBB

Известнейшая голландская компания-производитель, чьи образцы обладают огромным функционалом. Так большинство устройств имеют возможность работать на нескольких велосипедах, передавая другим велосипедистам все актуальные данные. Главными преимуществами бренда является высокое качество и широкий ассортимент предлагаемой продукции.

Достоинства:

Качество, гарантируемое производителем;
Огромный ассортимент продукции.

Недостатки:

Высокая цена на товар.

Виды спидометров для велосипеда, конструкция, плюсы и минусы

Виды спидометров:

Беспроводной.
Электронный.
Механический.

Каждый имеет свои преимущества и недостатки.

Механический спидометр

Механические спидометры уже давно не пользуются былой популярностью. Им на смену пришли электронные велокомпьютеры. Тем не менее некоторым велосипедистам нравятся винтажные модели.

Сначала детально рассмотрим конструкцию.

Устройство состоит из таких конструктивных элементов:

корпус;
тросик;
приводное колесико.

Чаще всего такие устройства устанавливают на шоссейные велосипеды. Устанавливать приборы на горные велосипеды не рекомендуется, потому что при попадании грязи, пыли или песка устройство быстро выходит из строя.

Главное — правильно установить механический спидометр. Покрышка должна контактировать с приводным колесиком. Для этого необходимо правильно его установить. Должен быть чистый контакт. При этом нельзя придавливать приводное колесико к резине. Вследствие чего может уменьшаться скорость движения.

Трос необходимо правильно натянуть. При этом нельзя закручивать трос.

К недостаткам относятся:

Если на велосипеде установлены деформированные колёса, тогда устройство работать не будет.
Нельзя сохранять информацию.
Неправильная установка прибора приводит к постоянному притормаживанию.
Нельзя пользоваться на проселочных дорогах. Потому что при попадании грязи устройство выйдет из строя.
Прибор нужно периодически смазывать.

К преимуществам относятся:

Надежность и доступность.
Стоимость.
Работает без батареек.

Электронная модель

Электронный спидометр — это специальный измерительный прибор.

Он предназначен для разных целей:

текущее время;
время в пути;
пробег;
скорость;
максимальная и средняя скорость;
давление и т. д.

Рассмотрим конструкцию. Электронный спидометр состоит из таких основных компонентов:

Основной блок. Это специальный прибор. Как правило, он устанавливается на руль. Батарейки используются в качестве источника питания.
Способы соединения. Обязательным условием является регулярная замена аккумулятора.
Датчик каденса. Магнит устанавливается на шатун. А на раму монтируется датчик скорости.
Датчик колеса. Этот датчик устанавливается на вилку.

Велокомпьютеры делятся на базовые и продвинутые модели. Они отличаются между собой по количеству функций.

К преимуществам относятся:

Демократичная стоимость.
Отлично подходят для новичков.

К недостаткам относятся:

Небольшое количество функций.
Провода подвержены износу.
Такое устройство работает только в закрепленном положении.

Принцип работы устройство весьма прост. Прибор подсчитывает сигналы от разных датчиков за определенный промежуток времени.

Рассмотрим подробнее самые популярные функции электронного спидометра:

Только самые дорогие модели оснащены такой опцией. Такая функция позволяет быстро определять местоположение.
Пульсометр. В комплект поставки входит специальный датчик, который измеряет пульс. Такая функция поможет предотвратить перетренированность.
Альтиметр. Такая функция будет актуальна при горных походах.
Каденс. Каденс позволяет определять уровень нагрузки.
Два велосипеда. Можно пользоваться прибором на двух велосипедах.
Термометр. На экране отображается уровень влажности и температура.
Секундомер.
Часы.
Одометр. На экране устройства отображается общий километраж.
Максимальная скорость.
Средняя скорость.
Текущая скорость.

Беспроводной велокомпьютер

Беспроводной велокомпьютер — это современная система контроля. Главным отличием беспроводного велокомпьютера от проводного является способ соединения. Сигнал передается через специальный радиоканал. Батарейки используются в качестве элементов питания.

Беспроводные велокомпьютеры пользуются большой популярностью среди экстремалов и путешественников.

Рассмотрим самые популярные функции:

Скорость (максимальная, средняя и текущая).
Часы и секундомер.
Влагозащита.
Синхронизация с ПК.
Альтиметр и каденс.
Подсветка.
Пульсометр.
Расчёт времени круга.

К преимуществам относятся:

Высокие показатели прочности. Используется надежное крепление, поэтому повредить устройство достаточно сложно.
Информация сохраняется в памяти.
Устройство подходит как для новичков, так и профессиональных спортсменов.
Большое количество функций.
Устройство не нужно смазывать.
При необходимости устройство можно снять с крепления.
Передача информации осуществляется без проводов.

К недостаткам относятся:

Некоторые модели не имеют подсветку.
Только в дорогих моделях есть GPS.
Высокая стоимость.
Регулярно нужно менять батарейки.
Богатый комплект поставки включает в себя всё необходимое.
К каждому датчику нужно устанавливать элементы питания.

Назначение спидометра

Современный велоспидометр является неким компактными многофункциональным устройством, предназначенным для получения данных о скорости велосипеда, а также по совместительству имеющий ряд других функций.

Ныне существуют три разновидности велоспидометров: механический, электронный беспроводной и проводной, велокомпьютер. Один из самых устаревших видов – механический, поэтому он имеет наиболее простую конструкцию и наименьший функционал.

Несколько основных параметров, которые отображают современные виды спидометров:

Скорость движения велосипеда;
Максимальное значение скорости;
Общий пройденный километраж велосипеда;
Замер километража текущего заезда;
Текущее время.

Остальные характеристики могут варьироваться в зависимости от разновидности велоспидометра и ценового диапазона устройства. Но выше перечисленных параметров для любителя прокатиться на велобайке будет более, чем достаточно.

Назначение спидометра

Несколько основных параметров, которые отображают современные виды спидометров:

Скорость движения велосипеда;
Максимальное значение скорости;
Общий пройденный километраж велосипеда;
Замер километража текущего заезда;
Текущее время.

Как правильно выбрать прибор

Если вы чётко решили, что велосипедный одометр вам необходим и не станет очередной игрушкой, праздно болтающейся на руле, перед установкой, в первую очередь, необходимо выбрать качественный прибор, который не придётся выбрасывать после первого же велосезона.

При выборе одометра необходимо учесть такие параметры, как:

надёжность прибора;
предел показаний;
качество корпуса;
функционал;
тип крепления.

Наиболее надёжные велосипедные счётчики производят такие компании, как VDO, BBB, Cateye, Sigma. Выбрать модель можно индивидуально, исходя из тех целей, которые вы перед собой ставите.

Одометры делятся на модели с максимальным показателем скорости 99,9 км/ч и устройства, отображающие трёхзначные показатели. К примеру, спидометр Sigma 506 показывает скорости выше 100 км/ч. Это устройство рассчитано на велогонщиков. Любителям оно вряд ли пригодится.

По размерам и компактности приборы могут быть разными, но функционал от этого не зависит. Можно приобрести даже устройство в виде ручных часов, измеряющее пульс спортсмена.

Крепить велокомпьютер можно также на выносе руля или самом руле. Бывают приборы с универсальным креплением.

Идеальная модель одометра должна располагать крупным дисплеем с чётко читающимися цифрами.

Необходимо, чтобы прибор выдерживал вибрацию и жёсткие погодные условия, а его компоненты отличались качеством сборки.

Плюсы и минусы электронных устройств

Наиболее популярными в настоящее время являются электронные велосипедные измерители скорости. Удобное цифровое табло показывает не только скорость (текущую, среднюю за поездку и максимальную), но и время, а также пробег (дневной и общий). В комплект поставки входят:

сам цифровой прибор;
панель крепления;
считывающий датчик;
магнит;
соединительный провод;
элементы для установки и крепления.

Главное достоинство таких приспособлений: они универсальны и их легко адаптировать к любым разновидностям велосипедов независимо от размеров переднего колеса. Недостатком, хотя и незначительным, является необходимость периодической замены элемента питания.
