Станок для велосипеда (велостанок): виды и изготовление своими руками

Самый маленький держатель

Квартиру, оформленную в минималистичном стиле, слишком крупные объекты, крюки не украсят. Существует компактное решение – самый маленький винтовой держатель займет всего несколько сантиметров. Крепеж П-образный, выполнен из прочного материала, доступен во многих цветовых вариантах.

Держатель выглядит интересно, современно, можно подобрать вариант для разных габаритов – он работает для нескольких размеров колеса.

Приспособление замечательное, простое – одного маленького кронштейна достаточно, чтобы прикрепить велосипед вертикально. Потребуется просто «засунуть» в крепеж переднее колесо, и велосипед стоит у стены. Держатель также можно закрепить в полу.

Делаем раму

Рама под велотренажер должна быть прочной, поэтому она должна быть выполнена из твердого дерева или же из фанеры.

На картинке Вы можете увидеть, как нужно сделать фиксаторы для крутящихся элементов.

Дополнительные элементы для удобства велотренажера

Для удобства Вы можете изготовить также подножки. Выглядеть они могут примерно так, как на картинке.

Чтобы увеличить нагрузку во время тренировок на велотренажере, Вы можете сделать лопасти на колеса, как на картинке внизу (такие лопасти создадут дополнительное сопротивление воздуха), или же сделать простое тормозящее устройство на крутящихся ПВХ-трубах на основе фетра.

Можно ли сделать велотренажер из велосипеда самому?

Магазинный велотренажер предназначен для кардио нагрузки, выработки выносливости и становления дыхания. Современные конструкции оснащены просчетом пульса, пройденных километров, увеличением и уменьшением сопротивляемости в педалях.

Из-за этого функционала велотренажер имеет высокую стоимость. При наличии старого велосипеда, некоторых инструментов и табуретки можно сделать тренажер самостоятельно.

Достоинства и недостатки самодельных тренажеров

Из преимуществ такой конструкции можно выделить:

• Низкая стоимость. Не бесплатно, поскольку некоторые материалы придется докупать. Но это значительно дешевле магазинного тренажера.
• Возможность добавить груз по собственному желанию.

Недостатки велотренажера:

• Отсутствие функционала: нет измерителя пульса, километража, программ тренировок.
• Нельзя легко транспортировать. Для перевозки придется разбирать всю конструкцию.
• На создание конструкции уйдет время.

Как создавать нагрузку?

Если вы хотите получать больше эффективности от самодельного велотренажера, используйте различные варианты увеличения нагрузки:

• груз для колес – элементарный вариант, который позволяет весьма точно контролировать нагрузку: просто крепите различные грузики равномерно (подчеркиваем, равномерно, но не на одной стороне и не на середине спицы, а по всему заднему колесу) и варьируйте нагрузку;
• прижимные ролики – вы можете сделать их сами, а можете и купить (стоимость является вполне доступной); такие ролики присоединяются к низу заднего колеса и обеспечивают трение;
• электрогенератор – самый трудный и самый интересный вариант: тут потребуются автомобильный генератор и прижимные ролики, помимо этого нужны технические умения; этот элемент позволит вам не только тренироваться, но и вырабатывать электричество.

Нагрузка поможет сжигать больше калорий. В качестве ориентира можете воспользоваться таблицей энегрозатрат.

В завершение хотелось бы сказать про наличие коммерческих аналогов для каждого варианта велотренажеров из велосипеда. Не станем называть конкретные бренды, но есть известные компании, которые достигли существенного прогресса в деле создания приложений к велосипедам.

В предлагаемом ассортименте есть специальные подставки и роликовые конструкции, которые снабжены не только измерительными приборами, отличными мультимедиа элементами, но и механизмом для выработки электроэнергии (нечто наподобие усовершенствованных динамо), который позволит вам заряжать различные электроприборы в процессе тренировки.

Учтите, даже если вы делаете собственный велотренажер для дома без финансовых затрат, вы тратите другие ценные трудовые и временные ресурсы. Поэтому ответ на вопрос — какой вариант предпочитать и какие траты делать — оставляем на ваш выбор.

включайся в дискуссию

Желание выглядеть красиво присуще многим, но не каждый имеет возможности ходить в спортзал и тренироваться на современных тренажерах. При наличии определенного оборудования, умелых рук и большого желания можно соорудить тренажер прямо в квартире. Наиболее любимым и распространенным инвентарем для домашних тренировок остается велотренажер. Чтобы смастерить его своими руками, необходимо знать, что и как нужно делать.

Способы нагрузки самодельного велотренажера

Грузы на колесе

Тяжелый маховик вместо колеса велосипеда является основным способом нагрузки во многих моделях магазинных велотренажеров, даже в современных конструкциях. На заводские модели стандартно устанавливаются маховики массой от 8 кг и выше.

Если самому утяжелять колесо быстросъемными грузами, то будет очень сложно добиться уравновешивания веса по кругу с точность до 1 г. Иначе, несбалансированные грузы на быстро вращающемся колесе могут поломать спицы, ударить по тормозам, раме или цепи.

Лопасти на колесе

Воздушная нагрузка от открытых лопастей на приводном колесе мало ощутима, к тому же её нельзя поменять. Разве что, можно собрать из старого велосипеда довольно сложную и материалозатратную конструкцию с лопастями закрытыми в большом барабане.

Постоянные магниты

По эффективности закрепление мощных магнитов на колесе и раме велосипеда является таким же незначительно нагружающим способом, как и установка лопастей на колесо. Первая проблема будет при закреплении магнитных шайб на спицах. На раму противодействующую часть магнитов несложно закрепить в сборе на металлической пластине.

Ещё один момент: самыми мощными постоянными магнитами являются неодимовые, такие магниты стоят дорого, а купить их придется не меньше 20 штук.

Прижимные ролики

Два ролика устанавливается снизу колеса, один закрепляется на рычаге вверху колеса. Одно плечо рычага монтируется к подседельной трубе велосипеда, а на другое плечо подвешивается набор грузов. Под весом подвешенных грузов или силой сжатия пружины происходит удержание роликами колеса. Слабо накачанная шина при накатывании на прижимные ролики раздавливается, при этом значительно поглощая кинетическую энергию и переводя ее в тепло.

Изменять нагрузку можно с помощью подвесных грузов на рычаге с верхним роликом или изменяя давление в камере колеса. Пружины сжатия в механизме нагрузки самодельного велотренажера применяются редко, так как они не позволяют произвести регулировку силы торможения в широких пределах.

Подсоединение электрогенератора

Кстати, этот способ, при котором выполняется электромагнитное торможение, является довольно эффективным и продвинутым. Существует современный велотренажер-подставка, промышленного производства, в котором шикарно реализован этот способ нагрузки. Интересное видео, показывающее преимущества этого велотренажера, прилагается ниже.

Демонстрация работы поставки-велотренажера Tacx Genius:

Содрать идею реализации запатентованной подставки-велотренажера с электрогенератором может каждый технически грамотный человек, и построить собственный подобный тренажер. Несложно же: на большом основании смонтировать подставку для велосипеда, закрепить снизу резиновый прижимной ролик, подсоединить к валу ролика автомобильный генератор, к выходам электрогенератора подключить реостат, вентилятор, зарядное устройство планшета или ноутбука. Все подключенные электроприборы будут создать необходимую нагрузку, которую можно будет менять, отсоединяя частично подключенных потребителей.

И не нужно собирать велотренажер с ременной передачей, как обычно делается у большинства самоделок с электромагнитным торможением. Ременная передача при работе шумит, и поэтому будет мешать слушать музыку или просматривать видеозаписи на планшете, ноутбуке или мониторе компьютера.

Велотренажер, изготовленный своими руками, в дальнейшем можно совершенствовать и подстраивать для своего удобства. Изготовить самому такой полезный для здоровья тренажер не сложно, тем более уже так много людей успешно сделали его и, хвастаясь, делятся своим опытом.

Как сделать тренажер?

Чтобы сделать велотренажер в домашних условиях, можно попробовать один из вариантов, которые наиболее популярны на сегодняшний день. В зависимости от возможностей и опыта в подобных делах есть необходимость просмотреть чертежи всех тренажеров для дома, сделанных своими руками, и подобрать тот, что точно будет по силам. Поскольку для работы будет использоваться обычный велосипед, то размещаться он будет на полу, а значит, сам тренажер должен быть напольным.

Чтобы соорудить самый простой велоснаряд, нужно создать основание, на котором будет стоять заднее колесо. Самым простым в работе и доступным материалом является дерево. Необходимо приобрести доски шириной 2–3 см и сбить их вместе, чтобы получилось П-образное основание.

Посередине каждой ножки нужно сделать полукруг, куда разместить пеги, которые и будут держать всю конструкцию. Пегами называются колбы из стали, которые можно увидеть на BMX велосипедах, приобрести такое изделие можно в любом веломагазине.

Готовая подставка сможет удерживать велосипед, а значит, можно приступать к процессу тренировок.

Если нет желания создавать деревянную опору, можно сделать ее из металлических прутьев, способных выдержать вес спортсмена и самого велосипеда. Такое приспособление также должно быть устойчивым и крепким.

Если подставка под заднее колесо не отвечает запросам, можно соорудить дорожку с роликами, на которые будет установлен велосипед. Чтобы его сделать, необходимо иметь следующие материалы и инструменты:

• доски, из которых будет изготовлено основание;
• саморезы для крепления деталей;
• подшипники, штыри и так далее;
• толстая труба, которая будет выступать в качестве роликов.

Создание такого основания будет выглядеть следующим образом:

создание деревянного прямоугольного каркаса, длина которого будет немного меньшей, чем сам транспорт, что будет на нем устанавливаться; важно выбирать для работы толстые доски, но не слишком высокие, оптимальным будет 10 см от уровня пола;

изготовление роликов – они должны иметь боковые втулки, куда будет продеваться металлический штырь, фиксирующийся в отверстиях основания; отверстия могут быть сквозные, находящиеся в верхней части каркаса, или поверхностные, что углубляются внутрь основания;

процесс установки готовых роликов – сзади необходимо поставить два ролика, которые будут обеспечивать работу заднего колеса, спереди будет всего один ролик, в него будет упираться переднее колесо; расстояние между задними роликами будет зависеть от диаметра колеса, если велосипед детский, то ролики размещаться ближе, если взрослый – дальше, главная задача в этом случае – это обеспечение устойчивого положения транспортного средства, которое позволит удобно и беспрепятственно проворачивать колесо.

Можно оставить подставку в таком виде, но заниматься на ней будет довольно непросто, так как придется постоянно балансировать и держать ровно руль, иначе можно свалиться с велосипеда.

Чтобы решить эту проблему, достаточно установить боковые опоры от основания к самому велосипеду, чтобы удерживать его в статическом положении.

Еще более простым решением будет снятие переднего колеса и создание удерживающей конструкции для рамы. Проще всего сделать такую опору из дерева, но можно использовать и металл.

Помимо сооружения подставки под велосипед, необходимо еще задаться вопросом нагрузки, которая будет минимальной, если более ничего не предпринять. Та же езда по улице становится непростой задачей ввиду неровностей дороги, спусков и подъемов, которых в условии квартиры нет. Чтобы решить этот вопрос, нужно определиться со способами создания искусственной нагрузки.

Велотренажер на роликовой дорожке своими руками

Такой велотренажер из велосипеда отличается от предыдущего тем, что нет необходимости прикреплять вспомогательные конструкции к велосипеду. По сути, сам велосипед остается не тронутым, он просто ставится на основу со специальными валами. Однако шины все же стоит сменить, чтобы уменьшить трение.

Учитывайте, что валы должны быть под оба колеса, иначе нагрузка при вращении педалей будет отсутствовать полностью. А при вращении обоих колес нагрузка будет значительно выше, велосипед будет стабильнее. К тому же, датчик велокомпьютера будет работать без дополнительных подстроек и перемещения.

Фундамент собирается по аналогии со стендовым велотренажером, валы связываются специальными ремнями или цепями. Учитывайте, что для этого необходим зазор, поэтому всю конструкцию лучше слегка приподнять над уровнем пола. Соответственно, проектируя чертеж, рассчитывайте конструкцию на вес велосипеда и свой собственный, а для надежности к общим расчетам прибавьте еще 40–50 килограмм. Это позволит навесить грузики, а также убедиться в том, что дорожка не развалится под нагрузками. Запас прочности необходим всегда, в профессиональных велотренажерах он составляет 25–40 процентов от полезной прочности (максимального веса пользователя и массы самого тренажера).

Собрав основной фундамент, не забудьте связать задние валы с передним, это и будет простейшей нагрузкой для вращения педалей. Чем большим количеством ремней связывается конструкция, тем тяжелее становится крутить педали. Не забывайте смазывать оси, иначе ролики могут плохо вращаться, или их вовсе заклинит, а такая неожиданность вам ни к чему. Однако кто-то может задаться вопросом, как еще больше увеличить нагрузку такого велотренажера, не меняя основную конструкцию.

Инструменты и материалы

Чтобы из старого велосипеда сделать удобный и функциональный велотренажер, необходимо изучить варианты трансформации и выбрать наиболее простой и качественный, чтобы полученное устройство служило долгие годы и помогало поддерживать форму.

В зависимости от варианта будущей конструкции необходимо иметь при себе такие дополнительные материалы, как:

• доски для каркаса;
• трубы разного диаметра, но обязательно с толстыми стенками;
• металлический уголок или клей для крепления элементов;
• пеги;
• подшипники;
• штыри и другие подобные элементы для крепления.

Из инструментов нужно при себе иметь следующие:

• шуруповерт;
• рожковые ключи для работы с гайками;
• отвертка;
• пила;
• ножовка по металлу;
• саморезы, гайки, шурупы и прочие крепежные элементы.

Каждый из вариантов создания основания для велотренажера и крепления его к велосипеду имеет свою технику сборки, а значит, требует определенных инструментов и материалов, что следует учитывать при выборе конкретного вида будущего устройства.

Из обычного велосипеда может получиться отличный тренажер, который в домашних условиях поможет поддерживать форму и улучшать свой внешний вид. Эффективное устройство из простого двухколесного «друга» может стать реальностью, если правильно подойти к процессу сборки и довести его до конца.

Велотренажер или турбо-трейнер?

Вариантов на зиму получается несколько. Первый — классический велотренажер, который мертво стоит на полу, колес у него нет, какой-то там маховик и прочая дребедень. Судя по отзывам — геометрия таких велотренажеров посредственная, да и денег он стоит довольно приличных.

Другой вариант — это взять роллерный станок, на котором просто катаешься, как по обычной земле, но на месте. Минус — для него требуется много площади, да и падают с него довольно часто, пока не научатся

И третий вариант — поднимаем заднее колесо на треугольник, опираем на ролик и крутим педали. Ролик создает сопротивление — можно его делать больше/меньше в зависимости от подготовки.

Сопротивление этого ролика бывает по-моему трех типов. Первый — это «ветряной» — на ролике установлены лопасти, которые загребают воздух и создают неимоверный шум. Второй — это ролик с сопротивлением на основе жидкости (типа вискомуфты). И третий — с сопротивлением от магнитов.

В обоих случаях первые два варианта либо слишком дороги, либо убоги по техническому решению. Я остановился на цифре 3-3 (турботрейнер с магнитным сопротивлением) и…

Описание и характеристики

Велостанок представляет собой спортивный тренажер, позволяющий заниматься велоспортом в закрытом помещении (дома, в спортзале) в любое время года, в любую погоду. Также подходит для тренировок спортсменов различных направленностей (декатлон, легкая атлетика, велоспорт и др.).

Тренеры в вопросе, как сделать тренировки интересными, разнообразными, предпочитают выставлять такие тренажеры напротив больших экранов, на которых во время движения транслируются красивые пейзажи, и имитируется езда по велосипедной дорожке в различных местностях. Это позволяет поднять тонус спортсменам, особенно если тренировки предстоят длительные и изнурительные.

Виды:

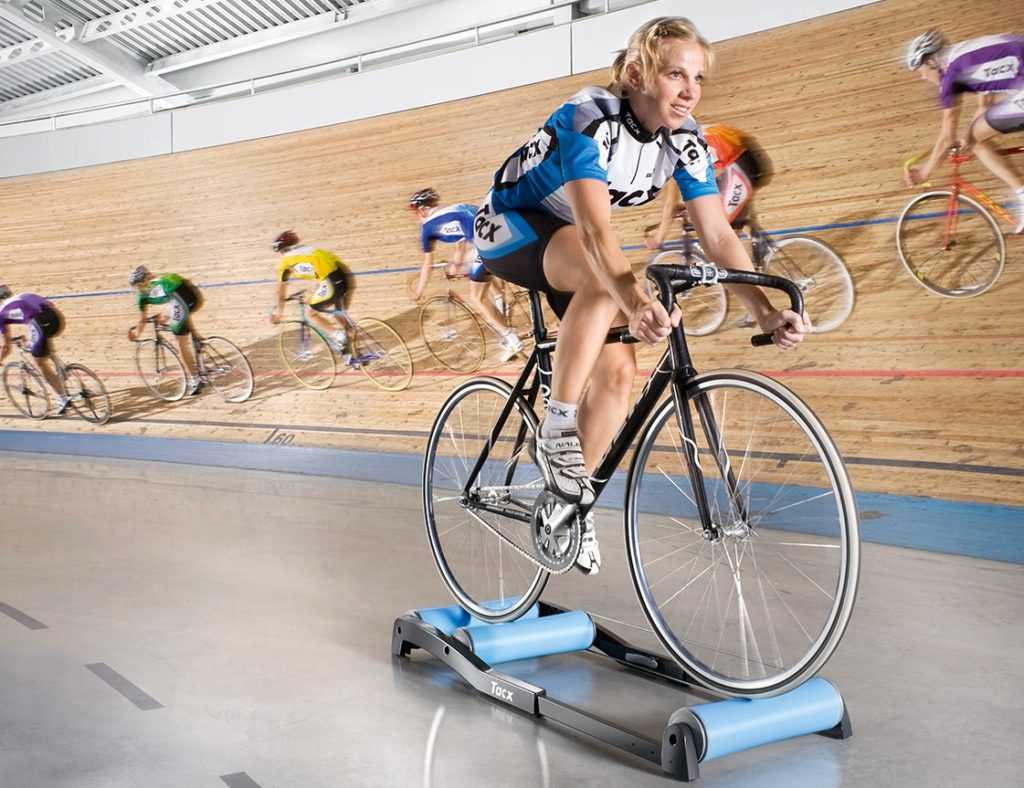

• Роллерные: сами по себе не дают никакой нагрузки, сопротивление меняется при изменении скорости на самом велосипеде. Хорошо подойдет для проведения аэробных тренировок, а также для совершенствования баланса и прокачки умения правильного педалирования.
• Трейнеры: конструкция крепится под заднее колесо велосипеда, создает сопротивление за счет вращения колеса. Сопротивление можно самостоятельно менять, максимально реалистично имитируют езду по неровной дорожке.

Виды трейнеров в зависимости от типа работы:

• Воздушные (Чем быстрее крутятся педали, тем больше будет сопротивление. Имеют самую низкую стоимость, по сравнению с другими видами. Его легко и просто установить самостоятельно в домашних условиях);
• Магнитные (Магнитное сопротивление, легко установить самостоятельно. Обеспечивают необходимую нагрузку, при этом работают бесшумно, подходят для квартиры);
• Жидкостные (лучший вариант для проработки баланса, но при этом не удобный в использовании. Нагрузка меняется при изменении передачи. Не подойдет для новичков, чаще всего используются профессионалами в спортзалах).

Виды трейнеров в зависимости от способа крепления:

• С прямым приводом: заднее колесо с велосипеда необходимо снять, крепление происходит за счет цепи. Такие модели называют смарт-трейнерами. Стоят они несколько дороже обычных моделей, но при этом работают максимально эффективно и тихо;
• Под заднее колесо (колесо крепится в специальные пазы, покрышка при этом может деформироваться, рекомендуется заменить ее на специальную).

Плюсы:

• позволяет заниматься велоспортом в любое время года;
• большинство моделей хорошо имитируют езду по реальному маршруту;
• безопасны в использовании, исключают вероятность падения при движении;
• подходят как детям, так и взрослым.

Минусы:

• есть вероятность утратить навык езды на обычном велосипеде на трассе;
• некоторые модели стоят достаточно дорого.

Самостоятельное изготовление

В сети интернет существует множество схем самодельных тренажеров. Принцип роллерного тренажера настолько прост, что при минимальных навыках и небольших финансовых затратах собрать своими руками его можно в течение нескольких часов. В самом распространенном варианте в качестве роликов используют пластиковые трубы, а в качестве рамы крепления – сосновый брус. Передача усилия от среднего ролика к переднему осуществляется при помощи тряпичной ленты или резинового жгута.

Выбрать велостанок проще, чем подобрать велосипед под свой характер. Вполне может быть, что недорогая модель вполне позволит пережить тоску по теплым дням и асфальтовым байкерским будням. Для хорошей, радующей покупки и во избежание последующих от нее разочарований нужно попробовать тренажер в магазине. И обязательно взять кассовый чек. Если вскроется какая-либо проблема – магазин вернет деньги или предложит другую модель. Ну а для мастеров-самоделкиных неудачный опыт – просто еще одна ступень к совершенству. Будьте в форме!

Можно ли сделать велотренажер самому в домашних условиях?

На самом деле этот процесс является вполне доступным. Чтобы сделать самодельный велотренажер из рамы, потребуется практически любой велосипед, но лучше использовать конструкции наподобие горных (с прямой рамой). В дополнение потребуется относительно небольшое количество строительных материалов и инструментов и примерно полдня времени.

6 недостатков самодельного варианта по сравнению с покупным

Попробуем разобрать самые основные возможные недостатки подобной конструкции. Ведь вам просто необходимо знать о тонкостях этого процесса, прежде чем приступать к нему.

Надежность. Как правило, покупной велотренажер является более надежным, даже если брать самые дешевые модели. Для выбора вы можете ознакомиться с 12 основными разновидностями велотренажеров. Вам потребуется приложить довольно-таки много усилий для обеспечения низкой изнашиваемости деталей конструкции, а также использовать другие элементы для повышения надежности самодельного оборудования.

Удобство седла. Не всегда комфортно сидеть в стационарном положении на седле на протяжении длительного времени. Поэтому некоторым для повышения комфотра требуется менять сиденье или использовать для него какие-то дополнения

Удобная посадка является важной составляющей тренировок.

Устойчивость. Во многом сочетается с предыдущим пунктом

Как правило, самодельная конструкция является не такой устойчивой, как покупной велотренажер; да и вы навряд ли сможете сделать удобные элементы для переноски и систему для компенсации неровностей пола.

Отсутствие нагрузки. Если крутить только механизм, который ничем не нагружается — вы не получите существенного эффекта. Поэтому для изготовленного своими руками велотренажера лучше всего использовать какие-то дополнительные варианты увеличения нагрузки. Кратко рассмотрим эти варианты далее, но так или иначе вы не сможете точно регулировать степени нагрузки (как в покупных велотренажерах).

Измерение параметров. Потребуется использовать велокомпьютер, который обычно закрепляется на переднем колесе. Если вы делаете тренажер только с вращающимся задним колесом, то потребуется переставить ваш велокомпьютер на заднее колесо, но такая возможность не всегда существует. Иногда потребуется приобретать беспроводное оборудование.

Эффективность. Конечно, активное движение воздействует на организм. К примеру, чтобы восстанавить организм может пригодиться и простой самодельный велотренажер без нагрузки. Подобная активность также полезна для того, чтобы элементарно поддерживать себя в тонусе, но вот про существенное увеличение собственных результатов не следует размышлять. Без стабильного повышения нагрузки и сопротивления педалей не следует надеяться на получение таких результатов, как похудение или увеличение выносливости.

Как видите, недостатки существуют, но если вы решительно настроены на то, чтобы сделать самодельный велотренажер, для этого есть вполне оптимальные варианты.
