Изготовление электровелосипеда своими руками в домашних условиях как сделать электровелосипед: модификация из обычного велосипеда, этапы и особенности сборки своими руками

Сборка велосипедной рамы: сварка труб, запрессовка вилки, изготовление посадочных мест под колеса

Чтобы изготовить самодельную раму, понадобится 7 труб требуемых размеров. Из них 2 короткие под кареточный и рулевой стаканы, четыре средние для задних перьев и длинные для подседельной главных. Несущая конструкция простого дорожного велосипеда делается из стальных сплавов, поэтому материал подбираем соответственно. Трубы не должны иметь повреждений и ржавчину. Далее, с помощью точечной сварки детали соединяются.

К кареточному стакану приваривается нижняя главная труба.
Нижняя труба крепится к нижнему краю рулевой передней трубы. Положение рулевой перпендикулярно кареточному стакану.
Параллельно рулевой к стакану приваривается подседельная труба под необходимым углом к нижней трубе.
Сварка подседельной и передней труб главной верхней.
Передняя часть готова, далее привариваются к стакану каретки под небольшим углом друг к другу нижние перья. Угол к подседельной трубе точно такой же, как и у главной нижней.
Соединение верхнего конца подседельной трубы и края нижних перьев. Получаем верхние перья, сварка конструкции завершена.

Следующая стадия – это изготовление и запрессовка вилки в передней части рамы. Весь процесс сводится к свариванию трех металлических труб и выделке специальных конусов для запрессовки. Длина вилки должна быть такой, чтобы уровень нижнего конца совпадал с острием перьев на заднем треугольнике сваренной рамы.

Самодельная вилка – энергозатратный вариант, лучше сделать ее по образу и подобию уже имеющейся или же купить готовую под сделанную раму.

Запрессовка делается в горизонтальном положении:

Установка подшипников.
Фиксация конусов на шариках.
Накидка шайбы на шток вилки.
Затягивание контргайки.

В корпус вилки устанавливается руль. Его можно сделать из подручных средств, тех же металлических труб, и навернуть специальный резьбовой фиксатор, но лучше купить его отдельно. Получается, что все, кроме рамы, придется покупать и следовать стандартному правилу сборки велосипеда из коробки? Почти. Ведь нужно еще приварить дропауты под заднее колесо, и делать это нужно своими руками. А если вилка самодельная, посадочные места делаются и под переднее колесо.

Итак, дропауты делаются по схеме:

Вырезать металлические пластины небольшого размера, но так, чтобы можно было хорошо приварить их к трубам рамы.
В пластинах с помощью лобзика сделать отверстия, размеры которых должны соответствовать диаметру оси колеса и крепежных гаек.
Стороной, противоположной отверстию, деталь аккуратно приваривается к раме.

Оба посадочных отверстия необходимо расположить на строго одинаковом уровне, иначе колесо не сядет на дропауты. И еще: расстояние между посадочными отверстиями должно, как минимум, соответствовать затяжке гаек «до упора». Иными словами, колесо не должно спадать с дропаутов хотя бы при максимальном закручивании.

Собираем тренажёры для дома своими руками для силовых занятий

Собрать силовые тренажёры для дома своими руками сложнее всего. Конструкции у них громоздкие, некоторые части должны быть подвижными, корпус должен быть очень крепким. Сделать что-то годное из простых в обработке материалов не получится, без сварочного аппарата в данном случае практически не обойтись.

Можно сделать такие спортивные тренажеры своими руками, при помощи которых можно будет выполнять несколько различных упражнений. К примеру, установка, на которой качают пресс и которая исполняет роль турника и брусьев. Именно ее конструкцию и рассмотрим более подробно.

Для работы потребуется приобрести несколько металлических труб круглого и квадратного сечения, лист ДСП, поролон и материал для обшивки (подлокотники и опора для спины). Трубы квадратного сечения нарезаются на отрезки с такой длиной:

1. 2 штуки по 40 см;

2. 3 штуки по 55 см;

3. 2 штуки по 65 см;

4. 1 штука 75 см.

Трубы круглого сечения режутся на такие отрезки:

1. 1 штука 75 см;

2. 2 штуки по 20 см;

3. 6 штук по 15 см.

Свариваем детали вместе в единую конструкцию. Вырезаем из листа ДСП необходимых размеров прямоугольники (для спины и подлокотников). Приклеиваем к ним поролон и обтягиваем выбранной материей. Прикрепляем их в предназначенных для них местах.

Так какие же они бывают

Если вы хотите собрать грузовой трёхколёсный велосипед своими руками, то давайте разберёмся, какие они бывают. Итак, наши мини-грузовики бывают двух видов:

одно колесо сзади, грузовая рама на двух передних колёсах;
два колеса с грузовой рамой сзади, а рулевая часть и сидение — впереди.

И также при проектировке вашего самодельного транспорта следует учитывать тип моста. На данный момент инженеры и прогресс порадовали нас 3 типами:

Цельная ось. Самый бюджетный и не самый лёгкий в управлении вариант грузового велосипеда. Создаёт неудобства при поворотах, потому что колёса входят туда с разными радиусами поворота, а соответственно, и с разной скоростью.
Ведущая полуось. Вариант уже неплохой, хотя и имеет свои недостатки, так как при усилии или разгоне ведущая ось у вашего велосипеда будет толкать его в противоположную сторону, создавая неудобства при управлении. А также этот тип моста может создавать дискомфорт при прокрутке педалей. На крутых поворотах необходимо прикладывать дополнительные усилия.
Мост с дифференциалом. Самый лучший, но и самый дорогой вариант. При комплектации таким мостом усилие распределяется равномерно. Можно подобрать мост с дифференциалом под любой диаметр колёс. Главное, сразу определиться, в каких условиях будет использоваться ваша самоделка, и выбрать оптимальный диаметр колеса.

К большой радости всех любителей самодельного грузового велосипеда есть готовые мосты с дифференциалом, например, задний UK6S, в комплект которого входит сам дифференциал, переключатель Shimano и 6 звёздочек.

Трёхколёсный велосипед своими руками

Замеры и просчёты

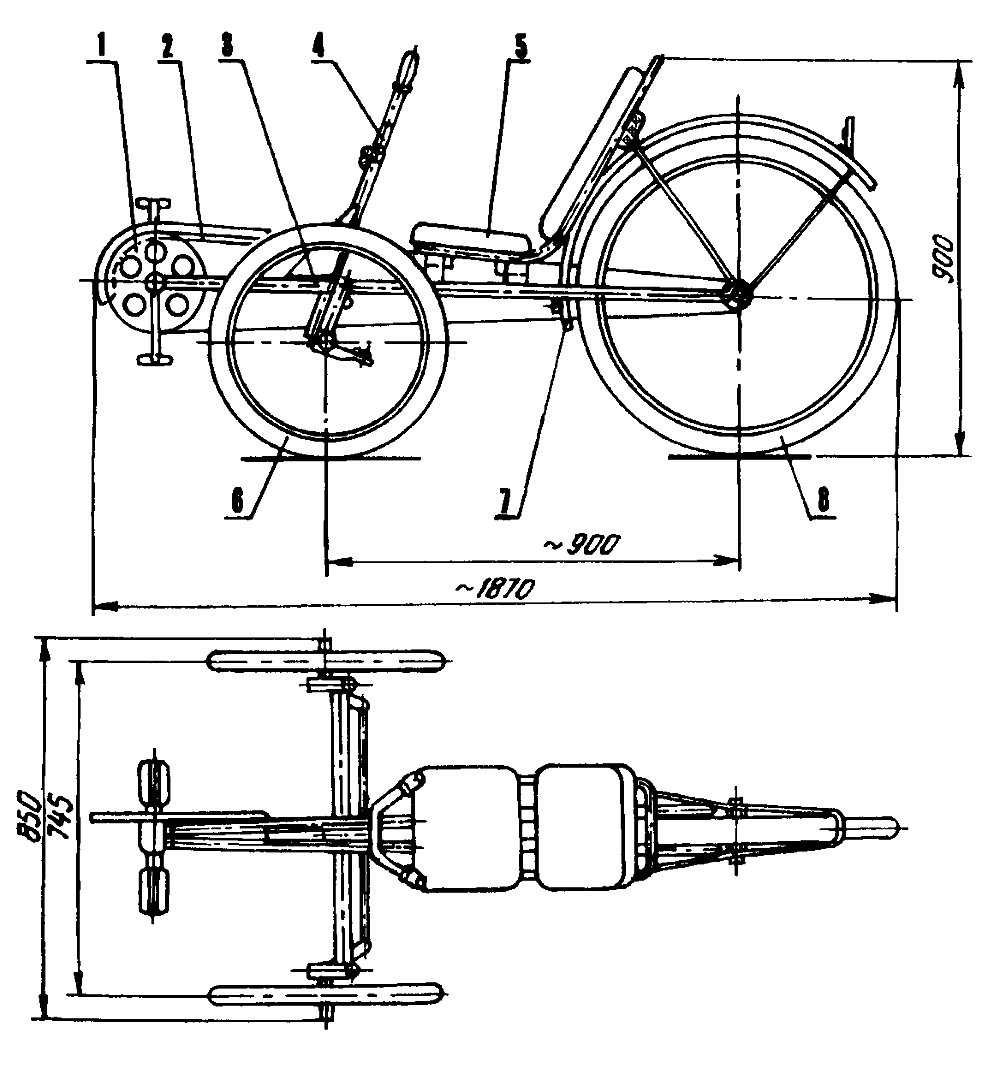

Чертеж с расчетами проектирования грузового велосипеда

Для начала необходимо просчитать детали и снять замеры, которые будут нужны для проектировки.

Обязательное условие — устойчивость. Велосипед не должен падать, заваливаться набок при резких поворотах руля.
Высота велосипеда и сидения должна рассчитываться таким образом, чтобы вам было удобно садиться и слезать.
Педали и колёса лучше приобрести качественные и новые. Обязательно позаботьтесь о звонке и тормозах.
Всё должно работать тихо и плавно. Крайне нежелательны скрипы, о качественной смазке деталей нужно подумать на первом этапе.
Укрепите раму. При помощи арматуры и профилей усильте металлический каркас рамы, так как на него нагрузка существенно вырастет.

Для изготовления грузового трёхколёсного велосипеда своими руками нам понадобится старый велосипед, металлический профиль, пара колёс и, по желанию, дифференциал. Спилим вилку немного ниже сидения (сантиметров на 20) и приварим изготовленный заранее каркас из металлических профилей. Помним о допустимой ширине, чтобы потом не иметь проблем с сотрудниками ГИБДД.

Скрепляем колёса осью, по центру оси ставим звёздочку.

Установка заводского моста

Превосходно, если ваш грузовой велосипед будет иметь заводской дифференциал, тогда сборка вообще не доставит проблем. Всё, что нужно — это убрать все задние детали (тормоза, цепь, багажник и т. п.).

Дифференциал (например, UK6S) устанавливается на посадочное, заводское место заднего колеса. Упоры моста подводим к задней части рамы, а ось устанавливаем в проушины и хорошо затягиваем.
После монтировки заднего моста обязательно выставьте его под прямым углом к раме. Задняя ось должна располагаться параллельно передней.
Теперь нам понадобится цепь. Она будет гораздо длиннее, чем на стандартных моделях. Для этого покупаем две цепи и подгоняем их под нужную нам длину.
Остаётся теперь настроить переключатель передач.
Тормоза на задний мост устанавливаются дисковые. Поздравляем! Ваш самодельный грузовой трёхколёсный велосипед готов к эксплуатации.

Дизайн тележки, её высоту, навес, борты-сетки ограничивает только ваша фантазия. Есть множество моделей со съёмными верхними частями, что делает тележку ещё более функциональной. Такие трёхколёсные самоделки в стиле «винтаж» часто можно встретить в кафе и ресторанах.

С чего начать?

Чтобы создать трехколесный взрослый велосипед своими руками, потребуется приобрести двухколесную модель отечественного либо зарубежного производства. В зависимости от выбранной модификации, будет определена эстетическая сторона будущего транспортно средства.

Не стоит при проведении работ рассчитывать только на качество деталей. Необходимо соблюдать и базовые правила, а именно:

Провести расчет высоты модели, чтобы владельцу было комфортно на него садиться.
Проконтролировать устойчивость образца, чтобы он не заваливался при резком повороте руля.
Новая веломашина должна оснащаться надежной тормозной системой и сигнальным звонком.
Педали и колеса лучше монтировать новые, что позволит избежать скольжения и проскакивания.
Руль и колеса должны вращаться плавно, не издавая посторонних звуков.

Шаг 16: Установка более низких удлинительных труб.

Я отрезал две трубы и приварил их, чтобы удлинить раму.

Катание на велосипеде относится к спортивному виду развлечений и способствует укреплению здоровья. С помощью велосипедного транспорта, можно проводить интенсивные тренировки или же совершать прогулки всей семьей, наслаждаясь не быстрой ездой.

Сегодня можно купить велосипед в украине различных моделей, которые делят на отдельные категории: спортивные, горные, трековые, городские. Некоторые экземпляры можно купить за тысячи долларов. Все они отличаются друг от друга конструкцией, количеством скоростей, весом, размером колес и так далее.

В отдельной группе находятся самодельные велосипеды, которые можно сделать в одном экземпляре, тем самым иметь единственную модель транспортного средства. Естественно, что не каждый сумеет собрать велосипед собственноручно. Для этого понадобится иметь профессионализм, навыки и необходимые инструменты.

Так же не обойтись без чертежа, который можно разработать самому или взять готовый. Второй вариант будет более надежным, так как не позволит допустить технических ошибок. Если чертеж будет составлен неправильно и по нему собрать велосипедный транспорт, то он возможно не только не будет ездить, но может повлиять на ускоренный износ деталей, так как нагрузка на некоторые детали и элементы будет неверно рассчитана. Такой велосипед очень быстро выйдет из строя. Если поломка произойдет во время эксплуатации транспорта, то может привести к увечьям и травмам.

Собравшись сделать велосипед самостоятельно, стоит учитывать тот факт, что в любом случае придется покупать колеса, цепные детали и другие механизмы, которые нужно будет купить в готовом виде. Приобретая спицы, обод колеса, следует посмотреть на материал. Покрышку приобретают в зависимости эксплуатационных условий. Для поездок по городу можно купить обычные покрышки. Для агрессивной езды больше подойдет резина с усиленным протектором.

В настоящее время большую популярность завоевали трехколесные велосипеды, сделанные самостоятельно. Но перед тем как начать сборку, необходимо внимательно познакомиться с чертежом и установить последовательность работы. От прочности материала будет зависеть долговечность велосипеда. Трубки для рамы, которые нужны будут разного диаметра, должны быть изготовлены из прочного металла и обработаны антикоррозионным составом. Для соединения элементов рамы понадобится применить точечную сварку. Вилку изготавливают с помощью оборудования для прессования. После изготовления рамы и вилки, в них делают отверстия, чтобы закрепить колоса, педали, звездочки. Дальше приступают к изготовлению седла и руля.

На исправность стоит проверить колеса, цепь, тормоза

Обратите внимание на спицы. Если они прохудились, могут возникнуть проблемы

Так же проверьте на тормозе смазку и звенья цепи.

Перед тем как произвести окраску самодельных велосипедов, на них предварительно наносят грунтовку. Краска убережет металл от коррозии. Таким образом, не только продлится срок службы деталей, но и сохранится внешний вид велосипеда.

На последнем этапе изготовления самодельного велосипеда делают сборку и обкатку. После того, как произведена оценка пригодности всех комплектующих, их крепят на раму

Самое важное, это прямота хода велосипеда, функциональность тормозов, свободное вращение педалей. После того, как устранены все несоответствия и проведены испытания, велосипед разбирают, чтобы покрасить, а затем снова собрать

Тем, кто предпочитает меньше активности, можно сконструировать к велосипедному транспортному средству мотор.

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

Выберете балку (с круглым или квадратным сечением, какая вам больше приглянулась);
Далее соедините крепежом болтами или с помощью сварки ступичную ось с уже выбранной балкой. В основную трубу ступичная должна входить где-то на пару миллиметров;
Если ваш прицеп одноосный, то установите ось на расстоянии, что составляет 40% от длины вашего прицепа, от заднего борта. На этом этапе замеры необходимо производить с максимальной точностью;
После переверните прицеп так, чтобы дно было сверху, и убедитесь, что шпиндели вам не мешают;
Место установки оси нужно тщательно зачистить. Далее вымеряйте и поделите на два расстояние между втулками, после чего сделайте отметки;
Соедините ось с рамой точечной сваркой вдоль всей соприкасающейся поверхности;

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

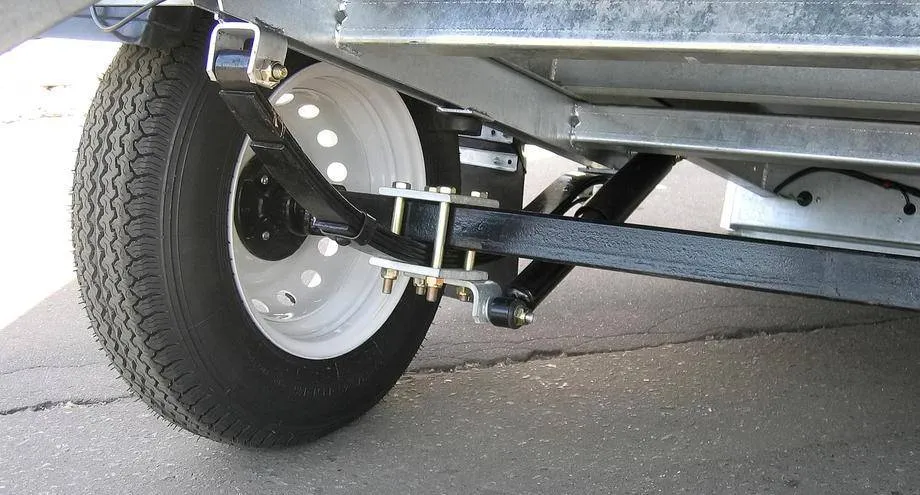

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Самодельна ось для автоприцепа готова.

Рекомендую следующее видео, где автор подробно рассказывает, как изготавливал свою собственную ось для прицепа:

Создание велосипеда

Определяем тип велосипеда

Первое, с чего стоит начать изготовление велосипеда — решить, каким он должен быть, какой должна быть посадка ездока и, соответственно, геометрия рамы. Стоит уточнить, что в данной статье речь будет идти о создании городского велосипеда, «круизёра» или «ситибайка». Именно эти модели двухколёсного транспорта позволят в полной мере реализовать все творческие задумки. При этом, они не так требовательны к материалу, из которого будет изготавливаться рама велосипеда. В случае же со спортивным снарядом, лучше будет либо приобрести готовый, либо собрать свой спортивный велосипед из готовых комплектующих.

Но, в то же время, в домашней мастерской вполне можно создать стильный городской байк своей собственной, неповторимой модели.

В зависимости от выбранного типа велосипеда определяем и посадку ездока. Она бывает

высокой;
низкой.

Низкая посадка характерна для спортивных велосипедов. Высокая, расслабленная посадка как раз и характерна для «городских» велосипедов, так называемых «круизёров». Этот вид велосипедов безумно популярен на западе, в первую очередь из-за своего внешнего вида. Именно такая геометрия характерна для мотоциклов «чопперов», в частности для самого известного подобного бренда: Harley-Davidson. Поскольку мы выбрали городской велосипед, то и посадка в нашем случае, будет высокая.

Правила эксплуатации самодельного мопеда

Чтобы продлить сроки эксплуатации мопеда с мотором от триммера, его владельцу нужно придерживаться ряда важных правил.

В их список входит:

своевременная замена расходных деталей – если долго не менять воздушный фильтр и другие элементы мопеда, то его важные механизмы начнут работать под повышенной нагрузкой. Это приведет к более сложной поломке самоделки:
использовать для заправки качественный бензин и моторное масло – если заливать в топливный бак мопеда некачественный бензин, то достаточно быстро владелец велосипеда столкнется с необходимостью замены ЦПГ двигателя;
вовремя смазывать используемый редуктор – это предотвратит работу механизма под высокими нагрузками;
смешивать бензин и масло строго в указанной производителем триммера пропорции – если залить больше масла, чем это указано в инструкции, то это приведет к заливанию свечи зажигания мотора;
регулярно проверять состояние крепежей – не затянутые до конца болты грозят не только падением двигателя, но и травмой для владельца;
красить царапины и сколы сразу же после их появления на раме – это предотвратит дальнейшую коррозию остова мопеда;
не допускать перегрева двигателя от триммера – при частой эксплуатации мопеда нужно делать перерывы. При этом, если велосипед используется в жаркую погоду, то его мотору нужно давать остывать каждые 15 минут езды. Если на улице прохладно и ветрено, то количество перерывов можно сократить до 1 раза на каждые 25–30 минут езды;
своевременно менять резину на колесах мопеда из триммера – зимой на колеса самоделки нужно устанавливать резину с шипами. Это предотвратит проскальзывание колес и повысит безопасность при эксплуатации велосипеда.

Также владельцу велосипеда с мотором от триммера потребуется следить за весом груза, перевозимого на самоделке. Если багаж будет слишком тяжелый, то это может приведет к перегреву и серьезной поломке двигателя, а также других механизмов приспособления.

Сборка велотренажера — турбо-трейнера

Особых сложностей при сборке Elite SuperCrono Power Mag ElastoGel не возникло. По факту нужно было закрутить три болта шестигранным ключом. Затем отцентрировать ролик по колесу. На ролике была большая наклейка «НА ТОРМОЗ НЕ ЖАТЬ!». Но об этом позже

Велостанок был собран. Ручку изменения усилия я крепить на руль не стал, а просто повесил на проводе на лежак. Все равно им один раз выставляется усилие — а затем уже крутится и крутится.

Вместо заднего эксцентрика поставил тот, что шел в комплекте. Затем отстроил ширину зажима (втулка крутится в зажиме на резьбе, и так можно отрегулировать ширину).

Заказывать подставку под переднее колесо за 15 долларов (чтобы велик стоял горизонтально) я не стал, посчитав это излишними затратами. Вместо этой подставки я использовал перевернутые ванночки для фотореактивов. Вес мой выдерживает — а большего и не требуется.

Дополнительные рекомендации специалистов

Если планируется сборка велосипеда своими руками, стоит регулярно следить за распродажами в крупных веломагазинах. Другие важные рекомендации:

технически сложным деталям стоит уделить особое внимание. В частности, это касается вилок и амортизаторов;
цветовые схемы – неявный, но важный момент

Компоненты должны сочетаться друг с другом;
не рекомендуется смешивать разные бренды, лучше выбрать детали одного производителя;
все металлические фрагменты должны быть окрашены, иначе появится коррозия – она влияет на прочность конструкции и внешний вид.

Избавляться от старого двухколесного транспорта необязательно. Можно сделать разные варианты самоделок из велосипеда своими руками. Среди примеров – столик в индустриальном стиле, уличное кресло из шин или даже люстра для дачного домика из велосипедного колеса. Можно соорудить подставку для цветов или гибкие полки из старых шин. Фантазия позволит создать по-настоящему уникальные, нужные вещи.

Соорудить велосипед самостоятельно – задача довольно сложная. Однако, если придерживаться алгоритмов выполнения работы и следовать основным рекомендациям, достичь хорошего результата вполне возможно.

Технически сложным деталям стоит уделить особое вниманиеВсе металлические фрагменты должны быть окрашеныИз старого велосипеда можно сделать разные варианты самоделок

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

Стальные трубы 60х30 мм и 25х25 мм;
Рессоры и колеса (можно от автомобиля «Москвич»);
Дюралалюминиевый лист толщиной 2 мм;
Отрез листовой стали толщиной 0,8 мм;
Швеллер №5;
Крепежные элементы;
Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.
Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы
При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.
К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.
Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.
Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.
Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Как сделать крутой «дрифт трайк» из обыкновенного велосипеда с помощью подручных средств

Доброго времени суток дорогие друзья! Совсем скоро за окном уже лето, а летом обычно начинается сезон самого разнообразного «мототранспорта». Так вот если у вас много свободного времени и есть велосипед. То данная самоделка как раз для вас. В сегодняшней статье я попытаюсь вам подробно описать, как сделать дрифт трайк. Дрифт трайки обычно работает на ДВС или, в крайнем случае, на электротяге. Но, а мы рассмотрим модель Дрифт тройка на «педальной тяге». Эта самый бюджетный способ подрифтить ребёнку. Покататься на таком необычном велосипеде будет интересно как взрослому, так и ребёнку. Да и из-за того что данная самоделка будет собрана из максимально подручных средств, позволить себе такую самоделку сможет каждый, главное иметь сварочный аппарат или знакового со сварочным аппаратом. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Для самодельного дрифт трака на педальной тяге понадобится следующее

— Обыкновенный велосипед — Металлические трубы разного диаметра — Толстая металлическая пластина — Велосипедные диски 20ти дюймовые — Велосипедные камеры для покрышек 20ти дюймовые — Квадратный металлический профиль — ПВХ труба красного цвета (диаметром чуть больше чем диаметр дисков) — Болты и гайки — Велосипедная цепь — Велосипедные звездочки

Разобравшись с выбором велосипеда, переходим к следующему шагу. Теперь необходимо разобрать выбранный вами велосипед, разобрать не полностью, а именно всю заднюю часть. Если у вашего велосипеда нет функции переключения передач, и соответственно у вас нет натяжителя цепи. Для облегчения подгонки всех элементов желательно приобрести такой натяжитель. В конфигурации автора самоделки переключение передач не будет осуществляться, проявив свои инженерные навыки, вы же можете это осуществить (далее будет видно как)

После чего переходим к сборке непосредственно самой конструкции. Необходимо взять металлическую трубу. И из этой трубы изготовить деталь похожую на переднюю вилку велосипеда. Но только гораздо шире, ширина должна быть такой, чтобы велосипед был устойчив и не заваливался на бок во время дрифта. Эта вилка будет состоять из двух половинок. Нижняя часть вилки будет естественно крепиться к осям колёс, а вот верхняя к седельному штырю.

Так как не у всех есть трубогибочное оборудование, и самоделке не требуется какая-то большая точность. Поэтому для того, чтобы сгибать, достаточно будет взять газовую горелку. Просто-напросто разогреваем место сгиба до покраснения металла и сгибаем трубу, трубой которую вставим внутрь сгибаемой трубы (вставлять трубу необходимо до самого места сгиба).

Для полноценной вилки естественно необходимо изготовить пару труб, таких как сделали это ранее. Так вот, для того чтобы у нас была возможность соединить две части вилки в одну, получив вилку. На одном из концов каждой из труб необходимо сделать спил под углом, под таким же углом что и загибали трубу. Для того чтобы это сделать, автор самоделки использовал картон и маркер, к которому приложил одну из труб и обвел её и увидел необходимый угол спила (см. внимательно на фото).

Следующим шагом необходимо обеспечить крепление колес к вилке. Колеса будем использовать самые обыкновенные и стандартные. Поэтому необходимо изготовить такое же крепление как на обычной вилке. Для этого возьмём металлическую пластину по толще, и опилим от неё два одинаковых прямоугольника.

Педали

Большинство любителей предпочитают классические педали. Они педали отлично подходят для повседневных прогулок на велосипеде, они не фиксируют подошву, что значительно снижает травмоопасность. Существуетаналог классических педалей – платформы. За счет увеличенной площади они больше подходят для акробатической езды. Любая спортивная езда требует иного подхода к конструкции педалей. Например, для шоссейных гонок, для горной езды необходимы контактные педали, которые жестко крепятся к подошве. Кстати сказать, обувь для таких педалей тоже специальная. Крепление обуви к педали осуществляется разным способом, но должно иметь возможность быстрого отстегивания. Конечно, в случае с контактными педалями, резко возрастает шанс заработать травму при падении.

Трёхколёсный велосипед своими руками

Ширина рамы в самодельном трёхколёсном грузовом велосипеде не должна превышать 50 см. Иначе велосипед нужно будет регистрировать в ГИБДД.

Замеры и просчёты

Чертеж с расчетами проектирования грузового велосипеда

Для начала необходимо просчитать детали и снять замеры, которые будут нужны для проектировки.

Обязательное условие — устойчивость. Велосипед не должен падать, заваливаться набок при резких поворотах руля.
Высота велосипеда и сидения должна рассчитываться таким образом, чтобы вам было удобно садиться и слезать.
Педали и колёса лучше приобрести качественные и новые. Обязательно позаботьтесь о звонке и тормозах.
Всё должно работать тихо и плавно. Крайне нежелательны скрипы, о качественной смазке деталей нужно подумать на первом этапе.
Укрепите раму. При помощи арматуры и профилей усильте металлический каркас рамы, так как на него нагрузка существенно вырастет.

Скрепляем колёса осью, по центру оси ставим звёздочку.

Установка заводского моста

Дифференциал (например, UK6S) устанавливается на посадочное, заводское место заднего колеса. Упоры моста подводим к задней части рамы, а ось устанавливаем в проушины и хорошо затягиваем.
После монтировки заднего моста обязательно выставьте его под прямым углом к раме. Задняя ось должна располагаться параллельно передней.
Теперь нам понадобится цепь. Она будет гораздо длиннее, чем на стандартных моделях. Для этого покупаем две цепи и подгоняем их под нужную нам длину.
Остаётся теперь настроить переключатель передач.
Тормоза на задний мост устанавливаются дисковые. Поздравляем! Ваш самодельный грузовой трёхколёсный велосипед готов к эксплуатации.

Сборка грузовой велотележки

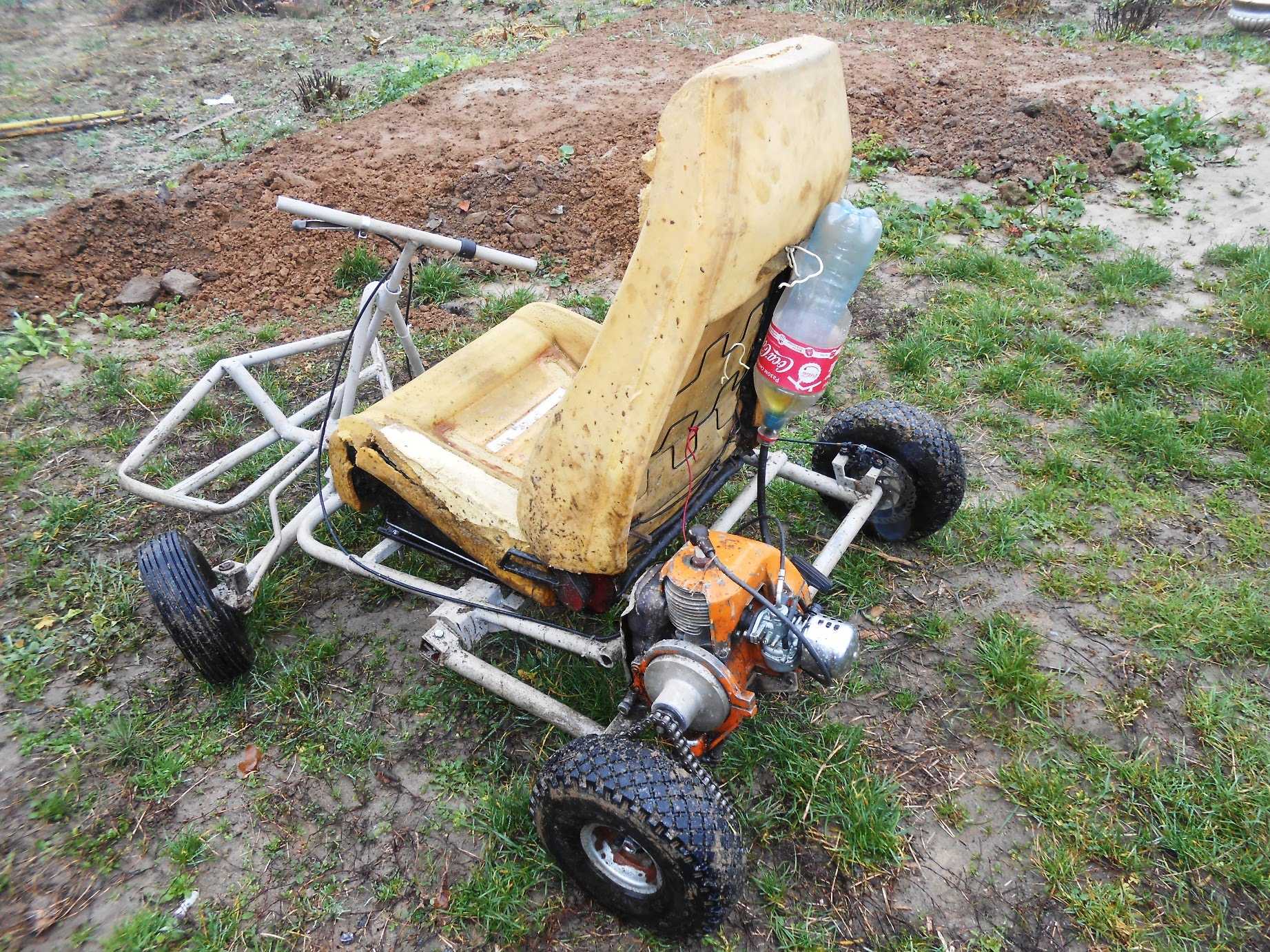

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Чем прочнее металл, тем долговечнее велосипед

Для производства рамы понадобятся трубки различного диаметра из прочного металла. Не будет лишним, если поверхность металла будет обработана антикоррозионным составом. Это позволит продлить срок службы велосипеда.

Согласно чертежу нужно изготовить все элементы рамы и соединить их между собой при помощи точечной сварки. После того как рама будет готова, ее следует проверить на наличие дефектов и в случае необходимости доработать все нюансы.

При изготовлении вилки потребуется использование специального оборудования для прессования. Можно использовать для этих целей устройства и инструменты, предназначенные для ковки металла. Кода элементы вилки и рама будут практически готовы, в них нужно просверлить все необходимые отверстия для крепления колес, звездочек и педалей.

Далее необходимо изготовить руль, седло и педали. Если эти части остались от старого велосипеда, то их можно починить или просто привести к нормальному виду, если они в хорошем техническом состоянии. Цепь, колеса и тормоза также необходимо проверить на исправность и в случае необходимости произвести ремонт. Проблемы могут возникнуть из-за прохудившихся спиц, при отсутствии смазки на тормозном механизме и из-за некачественных звеньев велосипедной цепи.

Самодельные велосипеды, а точнее, их части, можно окрасить, предварительно покрыв грунтовкой. Даже тончайший слой краски позволит предохранить металл от воздействия коррозии. Это позволит сохранить внешний вид деталей в подобающем состоянии.

Нюансы установки тормозной системы

После проведения указанных выше манипуляций сборку техники можно считать оконченной

Отдельное внимание следует уделить тормозному узлу и мосту. На взрослый трехколесный велосипед подходит только дисковая система, ободной аналог корректно установить невозможно

Блок потребует дополнительных финансовых вложений, чтобы дальнейшая эксплуатация изделия была безопасной для велосипедиста и окружающих. В комплекте предусмотрены диски, ступицы, суппорты, ручной рычаг управления.

При монтаже моста особых сложностей не предвидится. Узел агрегирует с большинством классических рам. Сначала демонтируют все штатные детали задней части (цепочку, колесо с крылом, багажник, ручной тормоз). На посадочный отсек обода монтируют разновидность моста категории UK. Упоры заводят за нижнюю трубу задней рамной части, ось продевают в специальные проушины. Элементы надежно затягивают, сопряженные детали фиксируются посредством хомутов. На следующем этапе устанавливают удлиненную цепь, сделанную из двух стандартных аналогов методом удаления лишних звеньев. Для этой цели применяют способ стачивания заклепки либо монтажа нового замка. Затем настраивают переключатель скоростей.

Будущий собственник трехколесного велосипеда, собранного самостоятельно, может соорудить аппарат без существенных финансовых затрат, оформив технику по своим предпочтениям с оригинальным дизайном. В итоге пользователь получит не только личную эксклюзивную веломашину, но и помощника по транспортировке продуктов и прочих предметов. Специалисты рекомендуют регулярно смазывать трущиеся детали, а также следить за другими элементами конструкции.
