Собираем генератор-тренажер своим руками и обеспечиваем свой дом электроэнергией

Питание фар от динамо-втулок.

Динамо-втулки являются генераторами переменного тока. Как и другие велосипедные генераторы, на высоких скоростях они могут сжечь лампы — за исключением ламп современных фар, в которых установлен полупроводниковый регулятор напряжения. В сравнении с бутылочными динамо-машинами динамо-втулки производят больше света на низких скоростях за счёт того, что у них частота переменного тока ниже. У лампы больше времени на разогрев на каждой амплитуде импульса тока. На низких скоростях фара с питанием от динамо-втулки заметно пульсирует, а фара питаемая бутылочной динамо-машиной только тускло светит.

С возрастанием скорости велосипедного генератора возрастает и частота тока. Это очень полезная закономерность, так как с ростом частоты индуктивность обмотки якоря генератора пропускает переменный ток менее эффективно, что в значительной степени противодействует возрастанию напряжения с ростом скорости. Этот эффект индуктивности позволяет использовать генератор в более широком спектре скоростей. Всё же гонщики должны позаботится о питания ламп или же использовать современную систему освещения с регулятором напряжения.

На сайте Шелдона Брауна можно найти схему простого регулятор напряжения

Если ты хочешь её собрать, то обрати внимание, что с целью предотвращения чрезмерной зарядки при токе ниже 0.3 А нужен установленный в «дневную» позицию никель-кадмиевый или никель-металл-гидридный аккумулятор ёмкостью от 10 ампер-часов (например типичный комплект из пяти высокоёмких никель-металл-гидридных D элементов)

Никель-кадмиевый или никель-металгидридный аккумулятор также может чрезмерно разрядится или получить необратимое повреждениев том случае, если более сильные элементы будут прогонять мощность в обратном направлении через более слабые элементы («изменение полярности»). «Интеллектуальная» система в этом случае отключает зарядку и останавливает разрядку на безопасном уровне. Современные динамо-машины, работающие во время остановки («стояночный свет»), комплектуются светодиодной фарой, а для накопления энергии конденсатором. На случай выхода из строя генератора как запасной вариант можно установить на велосипед передние и боковые дорожные отражатели, практически бесполезные во время движения, но эффективные при остановке.

Когда раньше у меня на тандеме стояла динамо-втулка, лампочка потребляла слишком много энергии. Я решил эту проблему (и некоторые другие) с помощью двухполупериодного мостового выпрямителя, подав выпрямленный постоянный ток параллельно к 6 вольтному (5 элементов по 1.2 В) никель-кадмиевому аккумулятору. Данная схема не только даёт свет во время остановок, а также позволяет динамо-машине подзарядить никель-кадмиевый аккумулятор и на высоких скоростях, когда напряжение на клемах превышает 6 В, никель-кадмиевый аккумулятор благодаря низкому внутреннему сопротивлению отсасывает избыток энергии, что даёт небольшой дополнительный заряд и обергает лампу от перегорания.

Динамо-втулка, нахоядщаяся по под постоянным напряжением, всегда подсоединена к фаре и во время движения невохможно выключить свет. Конечно можно было для этой цели просто снабдить схему переключателем, но в этом нет никакой необходимости.

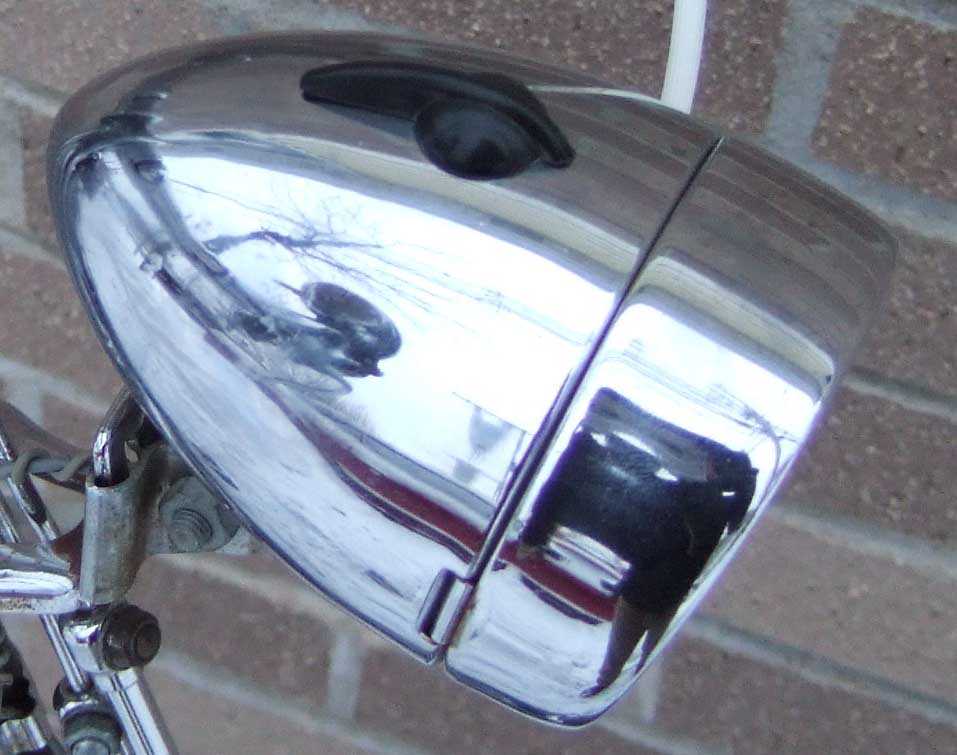

Есть три режима работы этой схемы питания аккумуляторной батареи и фар. В «ночном» положении никель-кадмиевые аккумуляторы подключены параллельно с выпрямленным током динамо-втулки, как было описано выше. В «дневном» положении никель-кадмиевые аккумуляторы подключены к фарам и динамо-машине через диод (выпрямитель). Это позволяет динамо-втулке заряжать батарею, когда она крутится достаточно быстро, но не подавать электричество в обратном направлении, чтобы аккумулятор не разряжался от фары.

В позиции «парковка» аккумулятор полностью отключён из-за того, что диоды не идеальны и они создают небольшую утечку тока, разряжающую никель-кадмиевые аккумуляторы.

Динамо-втулки в отличие от большинства велосипедных динамо-машин не используют велосипедную раму как землю и могут быть использованы с приведённой выше схемой. В двухполупериодном выпрямителе цепь переменного тока должна быть отделена от цепи постоянного тока. Поэтому чтобы использовать двух-полупериодное выпрямление, динамо-машина или лампы нужно изолировать от рамы. Динамо-втулки всегда изолированы от рамы, поэтому у них две клеммы и двойной провод.

МОЖНО ЛИ ПОЛУЧАТЬ ЭЛЕКТРОЭНЕРГИЮ ДЛЯ СВОЕГО ДОМА ВЕЛОСИПЕДНЫМ ГЕНЕРАТОРОМ?

Даже в самом зеленом районе с возобновляемой энергией все еще существует значительное количество выбросов парниковых газов (парниковых газов) из-за потребления, поскольку даже гидроэлектрические установки наносят ущерб окружающей среде и выделяют метан.

Вы могли бы буквально свести себя с ума, если бы вы чрезмерно анализировали каждый ваш шаг с точки зрения защиты окружающей среды и уменьшения вашего воздействия на климат, поэтому, когда мы натолкнулись на крутой технологический гаджет, это простой способ быть экологичным и выглядеть как весело тогда мы любим передавать его. Отсюда и этот пост о велосипедном генераторе — вместо того, чтобы ездить в спортзал, чтобы заняться спортом, как насчет того, чтобы зарядить телефон с помощью педали дома?

С помощью велосипеда можно производить электричество в домашних условиях, просто выполняя ежедневные тренировки — звучит как идеальный способ внести свой вклад в изменение климата!

Инвертор

Ток, который выходит из розетки – переменного тока (AC). Инвертор преобразует низкое постоянное напряжение аккумулятора в повышенное 220 В переменного тока, поэтому вы можете подключать обычные электроприборы. При выборе инвертора убедитесь, что он способен дать выходной ток и напряжение на нужную мощность. Инвертор, рекомендуемые в этом проекте, имеет мощность 500 Вт.

Таким образом становится возможным без малейших дополнительных расходов получить достаточно мощный, экологически чистый источник электроэнергии хоть 12, хоть 220 вольт, который поможет в случае аварий на линиях электропередач во время бури или других стихийных бедствий. А по совместительству генератор работает как обычный велотренажёр!

Полезные советы

СЧЕТЧИК ГЕЙГЕРА – СХЕМА И ПЛАТА

РАДИОПРИЁМНИК АМ С ПРЕОБРАЗОВАНИЕМ ЧАСТОТЫ

ДЕТЕКТОР ГРОЗЫ И МОЛНИЙ

Навешиваем динамогенератор на велосипед

Привет Всем! Это моя первая статья. В ней я расскажу как собрал динамогенератор (ДГ) для велосипеда, который питает светодиод переднего фонаря.

Идея:

Во времена СССР динамогенераторы были довольно широко распространены, но источники света оставляли желать лучшего. В наше время в качестве ДГ используются динамовтулки или обычные генераторы приставляемые к колесу велосипеда. Мощность первых около 5 Вт, вторых 3 Вт, прямо скажем не густо, да и КПД их неизвестен. В предлагаемой конструкции в качестве генератора было решено использовать шаговый мотор Mitsumi M49SP-1 (рис.3) с небольшой доработкой. Реализации подобной идеи в интернете уже есть, но об их эффективности не сказано ни слова.Купить эти ДГ можно, стоят они по разному, динамовтулки 1500-2000р, а другие от 300 и более, можно посмотреть здесь: www.aliexpress.com/product-fm/356677739-5pcs-lot-GENERATOR-BICYCLE-HEADLIGHT-TAIL-LITE-BIKE-DYNAMO-LIGHT-wholesalers.html Предисловие: У меня нет радиотехнического образования, а все выкладки по электронике – личный опыт, поэтому критикуйте и поправляйте. Порядок сборки написан прямым текстом, курсивом отмечены мои наблюдения и замечания по всему процессу конструирования. Для питания LED’а фонаря можно использовать и батарейки, но моей целью при конструировании этого генератора было удовлетворение собственного любопытства и интереса, да и готовый результат впечатляет (меня и заказчика;-)).

ТЗ: Разработать ДГ к велосипеду с диаметром колес 28” для питания переднего фонаря на светодиоде Cree XM-LT6. ДГ должен развивать мощность не менее 5 Вт при скорости движения от 20 Км/ч. Само ТЗ очень условно, но дает толчок к действиям.

Пациент: Велосипед Orion 1200 (диаметр колес 28”, Рис. 1), c него снята корзина, а её крепление к рулю (зеленая рамка) использовано для крепления фонаря. (Вообще на фото не оригинал, но суть не меняется.) ДГ установлен в точке крепления багажника к задней вилке (красная рамка), а крутящий момент снимается с боковой части покрышки с помощью прижимного ролика. Велосипед не мой, а кореша. Дешев и сердит.

Рис.1 Теория:

По последней формуле можно сосчитать частоту вращения ролика. При скорости движения в 20 Км/час, диаметре ролика 6 см получаем частоту вращения ролика 29,5 об/сек, а при V=5км/ч – 7,4 об/сек. Вообще так как заранее было известно мало, я предполагал что необходимая для генерации скорость 20 км/час, но оказалось что хватает гораздо меньшей скорости – скорости прогулочного бега. Также в момент проектирования у меня не было светодиода. Как видно из последней формулы диаметр D1 не участвует в расчете.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Бутылочный велогенератор: особенности, плюсы и минусы

Познакомимся с другим источником энергии – бутылочным, или «шинным» преобразователем.

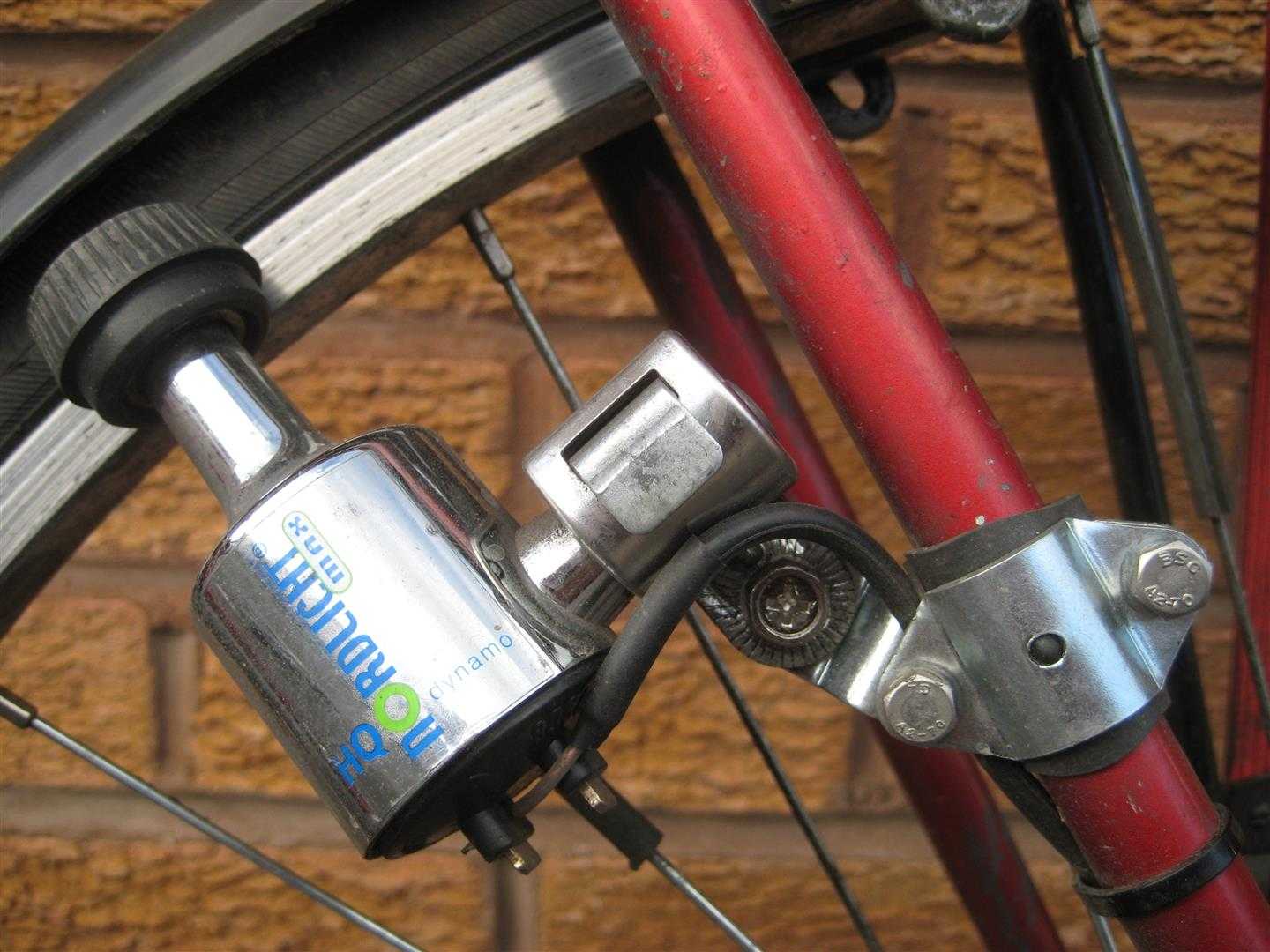

Бутылочный электрогенератор – закрытый корпус с вращающимся резиновым роликом снаружи, закрепленный на переднюю вилку. В корпусе находится непосредственно преобразующее устройство – обмотка и магниты. Движение магнитного поля достигается за счет зацепления ролика с покрышкой и прямой передачи на него механической энергии с колеса. Чем выше скорость движения, тем сильнее полярность внутри генератора и больше выдаваемое напряжение.

«Бутылка» боится падений велосипеда

Преимущества «бутылок»:

• возможность отключить за ненадобностью – достаточно отодвинуть ролик вбок;
• легко установить на любой тип велосипеда;
• недорогие в сравнении с втулочными генераторами.

К слабым сторонам относятся:

• весовой перекос: масса порядка 250 г, крепится «бутылка» с одной стороны;
• низкая эффективность в мокрую погоду – ролик проскальзывает по покрышке;
• шум, высокое трение на скоростях;
• износ боковин покрышек;
• долго регулировать наклон и положение.

Отдельно стоит упомянуть кареточный велосипедный генератор. Корпус его закреплен в области педального узла – каретки, под нижними перьями. Вращение магнитному устройству задается роликом, который находится в зацеплении с задним колесом байка. Фиксацию ролика на покрышке обеспечивает зажимная пружина.

Как сделать генератор для велосипеда самостоятельно?

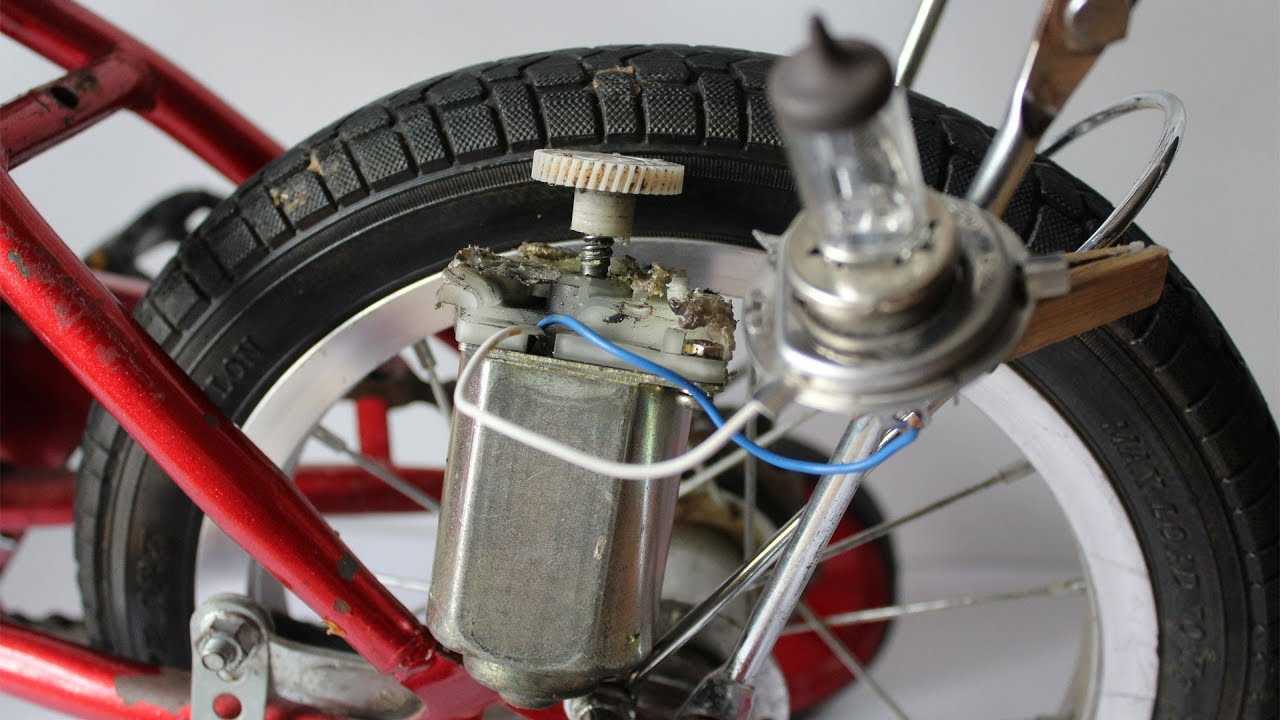

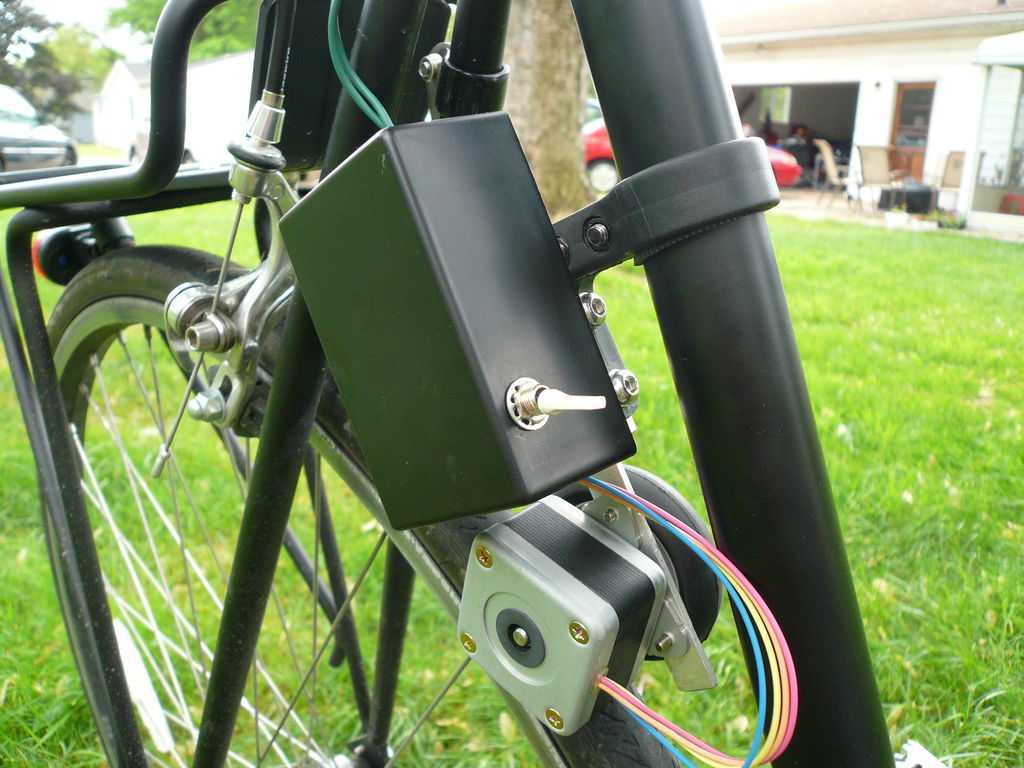

Электрогенератор можно сделать самостоятельно в домашних условиях. Для этого за основу берется шаговый мотор.

Характеристики у мотора для осветительного прибора должны быть:

• Напряжении – 2.88 Ватт,
• Сопротивление – 1.2 Ом,
• Номинальный ток – 2.4 А.

Установить такую конструкцию можно у втулки на заднем колесе.

Необходимые материалы и инструменты

Для создания оптимального электрогенератора понадобятся материалы:

• Пластиковая лента (гибкого материала) для маховичка.
• Светодиоды выпрямительного 4 типа, компании 1N400 –4 пары.
• Регулятор линейного напряжения (стабилизирующий) компании LinearRegulatorStandardRegulatorPos.
• Резистор одноваттныйCF-100.
• Резистор 1206 на 820 Ом.
• Резистор для диода до 0.25 Ватт.
• Одноваттный диод.
• Проводки.
• Конденсатор на 1 мкФ.
• Емкость для помещения генератора (пластиковая коробка).
• Пластина для дополнительного пространства при креплении (по необходимости).

• Клеевой пистолет (клей-герметик),
• Сварочный аппарат,
• Плоскогубцы,
• Острый нож.

Порядок действий

Для создания электрогенератора своими руками нужно придерживаться порядка действий:

Создание передаточного кольца. Ток должен поступать от вращений колеса к маховичку (или колесику) мотора через соединение – передаточное кольцо. Для этого следует пластиковую ленту скрутить в кольцо и заварить концы.

По бокам вырезаются прорези для посадки под спицы. Глубина не должна превышать четверть толщины скрученной ленты. Далее следует установка кольца на спицы. Закреплять лучше внутри клеем-герметиком, чтобы конструкция крепче держалась.

После этого можно приступить к созданию самого генератора:

Диоды 1N4004 нужно спаять до параллельного состояния. Конденсатор прикрепляется посередине концов схемы + и -. К конструкции прикрепляются резисторы и стабилизатор скачков напряжения. После этого одноваттный светодиод с резистором крепятся к фарной цепи. При помощи проводов фара соединяется с конденсаторами. Требуется соединить электрогенератор и электрическую цепь. Для удобства можно установить выключатель между конденсаторами. Его принцип действия будет в замыкании или размыкании цепи. Это позволит велосипедисту выключать фары даже при езде. Далее закрепляется электрическая схема на раму велосипеда, а оставшиеся провода фиксируются хомутиками. После этого к перьям можно прикрутить мотор и установить маховик поверх пластиковой конструкции. При отсутствии места рекомендуется приварить пластину с отверстиями к раме. Обязательная проверка в конце: маховичок передвигается синхронно с колесом велосипеда. При вращении фара включится

Стоит обратить внимание, что на низкой скорости свет имеет мерцательный эффект. Электрогенераторы делятся на три основных типа:

Электрогенераторы делятся на три основных типа:

• Динамо-втулка (у бюджетных вариантов низкая мощность, тусклое освещение, но не воздействует на колесо),
• Бутылочный электрогенератор (трение о колесо, перевес на одну сторону),
• Бесконтактный электрогенератор (высокая стоимость).

Можно сделать электрогенератор своими руками при наличии инструментов и компонентов для сборки. Проще всего сделать динамо-втулку из подручных средств. Создание своими руками бесконтактного электрогенератора требует большей подготовки и материалов.

Электрогенератор перенаправляет ток в фару для ее работы. Это удобно при поездках в ночное время суток вдоль шоссе, на отведенных местах, по городу. Хорошее освещение обеспечивают мощные электрогенераторы или стабильное быстрое вращение колеса.

Источник

Электрогенератор из велосипеда своими руками, схемы, описание, фото

Многие из нас, наверное, задавались вопросом: вот если бы к велосипеду приделать генератор, то сколько электроэнергии можно выработать? А учёные уже давно подсчитали — велосипедист в зависимости от уровня подготовки может выработать от 0,15 до 0,25 КВт/ч.

Хотя есть и рекорды. В ходе одного из испытаний удалось выработать 12 КВт/ч за 24 часа. Но это не предел, компания Siemens заявила, что создала установку при помощи которой человек за час смог получить 4,2 КВт/ч. А вот 62-летний изобретатель Manoj Bhargava собрал уникальный велотренажёр. Занимаясь на нём всего один час можно обеспечить электроэнергией небольшой дом на целые сутки. Учёный надеется, что Free Electric (так он назвал своё изобретение) поможет решить проблемы с электроснабжением в странах третьего мира. Посмотрим видео о нём:

https://youtube.com/watch?v=Cgb9lfKW_d4

Теперь посмотрите на фото ниже. Как думаете, чем занимаются эти люди?

Это заключённые, нарушители порядка колонии, в одной из бразильских тюрем вместо карцера вырабатывают электричество. Они заряжают аккумуляторы, которые ночью используются для питания осветительных фонарей города Santa Rita. А идея взята начальником этого заведения в женской тюрьме Феникса (штат Аризона, США). Там осуждённые крутят педали по 16 часов в сутки и это им засчитывается за сутки отсидки. Таким образом они сокращают себе срок.

Применение электрогенератора

А где можно применить велосипедный электрогенератор в нашей обычной жизни?Можно, например, заряжать телефон занимаясь спортом по утрам. Ну и правда, почему бы не тренироваться и экономить электроэнергию в то же время? Замерьте, сколько времени потребуется, чтобы зарядить свой сотовый. Попробуйте запомнить время и пытаться побить его в будущем.Можно совместить, так сказать приятное с полезным — посмотрите, сможете ли вы генерировать столько энергии, сколько потребляет блендер. Тогда вы сможете приготовить себе спортивный коктейль.

Если у вас есть технически смелый ребёнок, то почему бы ему не заняться воплощением этой идеи в жизнь просто ради опыта.Включите свою фантазию и может вам придут в голову ещё какие-то забавные идеи.

Не исключено, что вы захотите воплотить свои задумки в жизнь. Что для этого понадобиться?

• Велосипед. Для этих целей отлично подойдёт старый, давно не используемый или валяющийся без дела.
• Двигатель на 12V постоянного тока.
• Клиновой ремень, для соединения заднего колеса с двигателем.
• Брус для подставки 100*50 мм.
• Диод.
• Аккумулятор 12V.
• Инвертор, преобразующий постоянный ток 12V в переменный 220V.

Если вы не планируете подключать к этому устройству ничего, кроме лампочки постоянного тока, то без последних трёх пунктов можно обойтись.А для подключения других электроприборов они понадобятся. Причиной этого является неравномерное напряжение, которое будет поступать из генератора (электродвигателя).

Как сделать электрогенератор

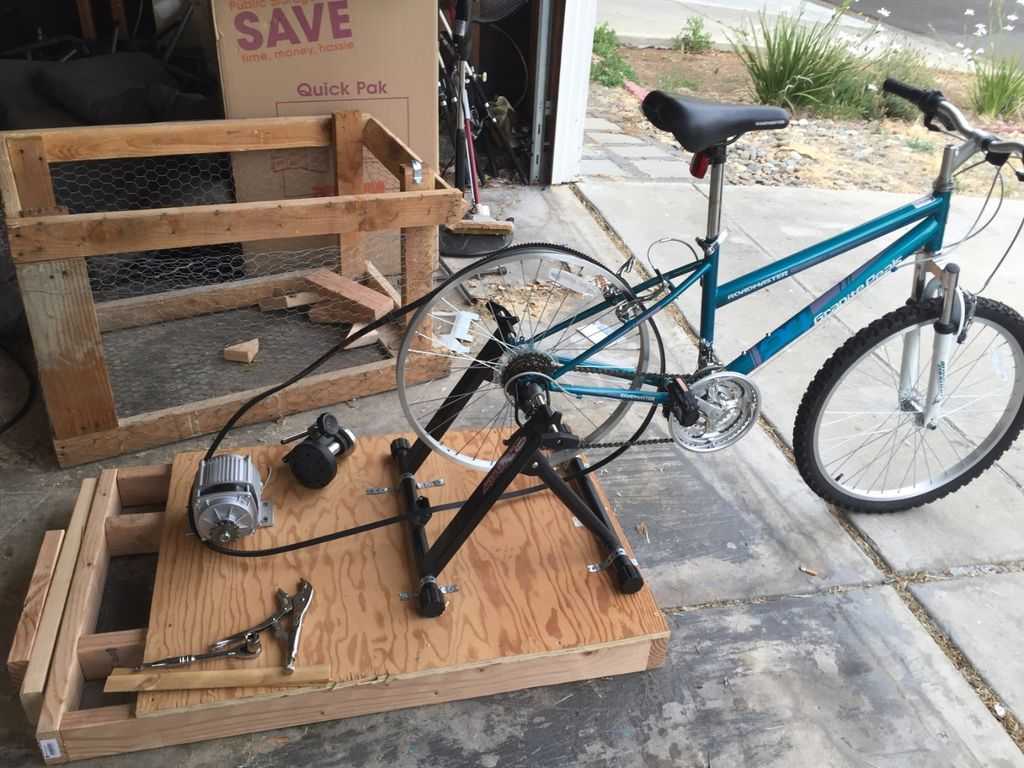

Приступаем. Выкладываю две схемы для сравнения. На первой педальный генератор может питать только лампочки постоянного тока, а на второй может полноценно работать с приборами, рассчитанными на 220V переменного тока. Выбираем схему.

Теперь снимаем с заднего колеса покрышку с камерой. Примерно измеряем нужную длину ремня. Точное значение не понадобится, потому что натяжение будем регулировать при помощи стойки. Идём в ближайший магазин запчастей для авто и покупаем соответствующий ремень. Далее из бруса сечением 100*50 мм делаем стойку для установки заднего колеса велосипеда и электродвигателя. У вас должно получиться примерно так:

Устанавливаем велосипед задней осью в прорезь стойки, надеваем ремень на колесо и двигатель. После этого регулируем натяжение ремня отодвигая и закрепляя электродвигатель в нужном положении.

В принципе, первая схема готова. Осталось только подключить к генератору электролампу. А для второй схемы потребуется взять аккумулятор на 12V и соединить его с электродвигателем через диод. Диод в этой схеме позволяет току течь только от генератора к батарее. При установке убедитесь, что ножка катода направлена в сторону положительной клеммы аккумулятора. Катод обычно помечен тонкой серой полосой на корпусе диода.

После этого останется к аккумуляторной батарее подключить инвертор.

Только перед подключением убедитесь, что правильно подключаете положительные и отрицательные клеммы, иначе вы рискуете спалить предохранитель инвертора

И вообще будьте осторожно, потому что на выходе мы уже получим переменный ток напряжением 220V. На фото ниже можно увидеть ка будет выглядеть наше творение после окончательной сборки и покраски

Как сделать велогенератор на 12 вольт для велосипеда – собираем педальную динамо машину своими руками

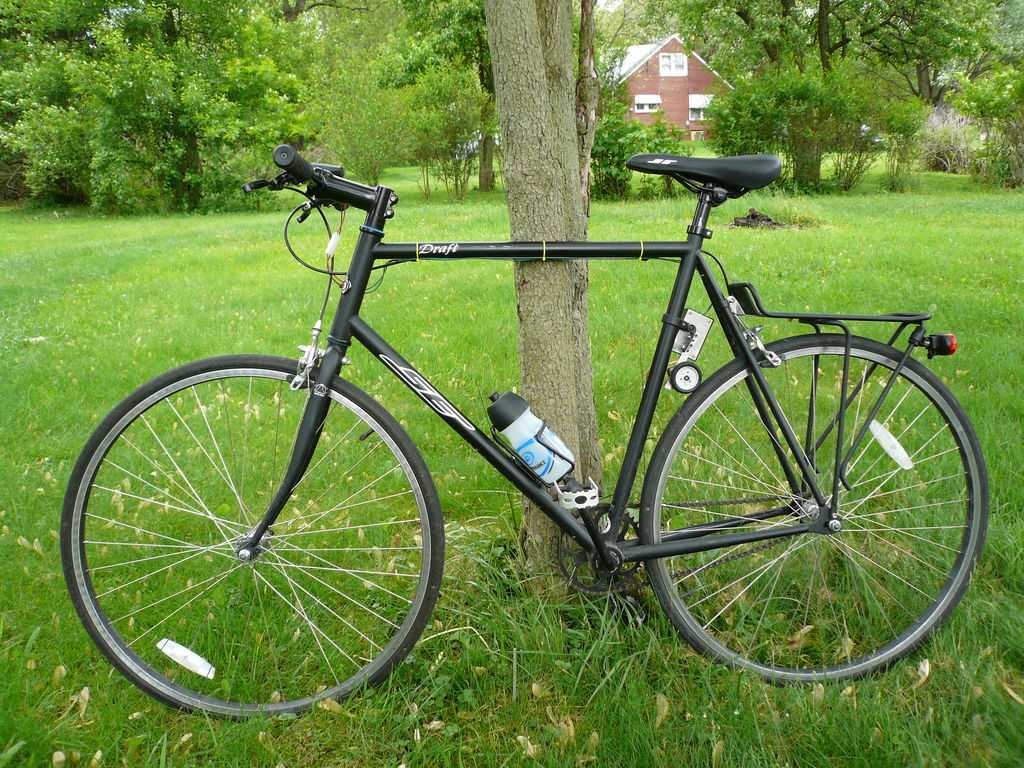

Я сделал этот фрикционный велогенератор для велосипеда, чтобы питать фонарик и задние лампочки. Идею и много информации для этого проекта педального генератора я нашел в интернете.

Недавно я купил велосипед, для того, чтобы ездить на работу и по городу, и решил, что ради безопасности мне нужна подсветка. Мой передний фонарь питался от двух батареек АА, а задняя лампочка от 2 батареек ААА, в инструкции было сказано, что передний свет будет работать 4 часа, а задний — 20 часов в режиме мигания.

Хотя это и неплохие показатели, но все же требуют некоторого внимания, чтобы батарейки не сели в неподходящий момент. Я купил этот байк за его простоту, единственная скорость означает, что я могу просто сесть и поехать, но постоянная замена батарей становится дорогой и усложняет его использование. Добавив динамку для велосипеда, я могу подпитывать батарейки прямо во время езды.

Динамо-машина своими руками, ее элементы

Для того чтобы построить динамо-машину, потребуются такие основные элементы, как корпус, вращающийся якорь, коллектор, щеткодержатель, щетки, медная проволока с изоляцией.

Рассмотрим подготовку каждого элемента в отдельности.

Устройство динамо-машины
	Существуют разные варианты изготовления корпуса. Для него подойдет консервная банка, отрезок трубы (диаметр 100 мм). Во-первых, надо вырезать дно банки и утяжелить корпус. Для этого с внутренней или наружной стороны банки очень плотно в несколько рядов навернем полоску из железа такой же ширины. Затем приклепываем или припаиваем полоску к корпусу. Во-вторых, из жести или железа изготавливаем сердечники для электромагнитов и башмаки для них. Берем полоски жести по ширине корпуса, изгибаем, накладываем друг на друга, скрепляем железной проволокой и припаиваем их по бортам. К отверстиям в корпусе, расположенным напротив друг друга, крепим сердечники. С помощью шурупов приворачиваем корпус к колодке (деревянной или металлической). В корпусе делаем две подшипниковых полоски (латунь или толстая жесть, размер 110х20 мм) и стойку (80х20 мм) для закрепления якоря. Полоски спаиваем крестом, в центре делаем отверстие по диаметру оси. Такое же отверстие в стойке в 10 мм от конца. В отверстия подшипников можно впаять медные трубочки (10-15 мм с диаметром 8 мм). К корпусу первый подшипник припаиваем концами полос, после система выгнется наружу.
	Изготавливать якорь надо тщательно, так как от него во многом зависит, как будет работать динамо-машина. Можно собрать якорь из жестяных пластин. Толщина всех пластин должна быть равна толщине корпуса (50 мм), при их изготовлении требуется особая точность. Из железа придется вырезать примерно 120 кругов (по 46 мм в диаметре). Каждый круг делим на восемь секторов с помощью циркуля, делаем разметку через центр круга, в центре кругов проводим по две окружности диаметром 8 и 38 мм. На пересечении большой окружности с линиями секторов проводим еще круги по 8 мм. На всех круглых пластинах, там, где расчертили окружности, с точностью просверливаем восемь отверстий по 8 мм. Плотно скрепляем пластины гайками и надеваем на ось, должен получиться якорь с круглыми продольными пазами. Острые углы в пазах закругляем напильником.

Виды велосипедных генераторов, их особенности, плюсы и минусы

Динамо-втулка

Динамо-втулка – это улучшенная магнитом обычная втулка. Ее механика заключается в образовании вихревых токов. На выходе энергия становится током, соответствующим велосипеду по силе, напряжению и мощности. Для сравнения в автомобиле энергия мощностью 6 Ватт, а для велосипеда – не больше 2.

• Динамо-втулка популярна из-за простоты и небольшого размера.
• Она закрепляется на втулку, а не колесо и не создает лишнее трения. Ток передается прямо к фаре.
• Из недостатков этого типа выделяют замедленную скорость переднего колеса и тяжесть велосипеда. Вес исправляется легким магнитом.

При вращении педалей ток поступает волнообразно, с ускорением или замедлением. Поэтому в фарах при втулочном генераторе установлен стабилизатор.

Если фара другая, то будет необходим выпрямитель для стабилизации. Яркость освещения зависит от мощности выхода втулки. Чем мощнее фара и менее мощный выход, тем более тусклый свет.

Конструкция состоит из компонентов:

• Якорь, который обматывает ось,
• Кольцевой магнит, закрепленный на втулку,
• Двойные проводы с клеммами.

Бутылочный велогенератор

Бутылочный электрогенератор имеет такое название из-за внешнего сходства с бутылкой. Он прикрепляется на колесо, регулируется в сторону увеличения или уменьшения мощности. При его смещении он легко выключается.

• Цена на генераторы такого типа недорогие.
• Почти не влияют на вес байка.
• Но от него затираются покрышки колеса.
• На сильной скорости работу сопровождает характерный шум.
• А в дождливое время энергия вырабатывается плохо.

Бутылочный электрогенератор подойдет для недолгих поездок по городу в хорошую погоду.

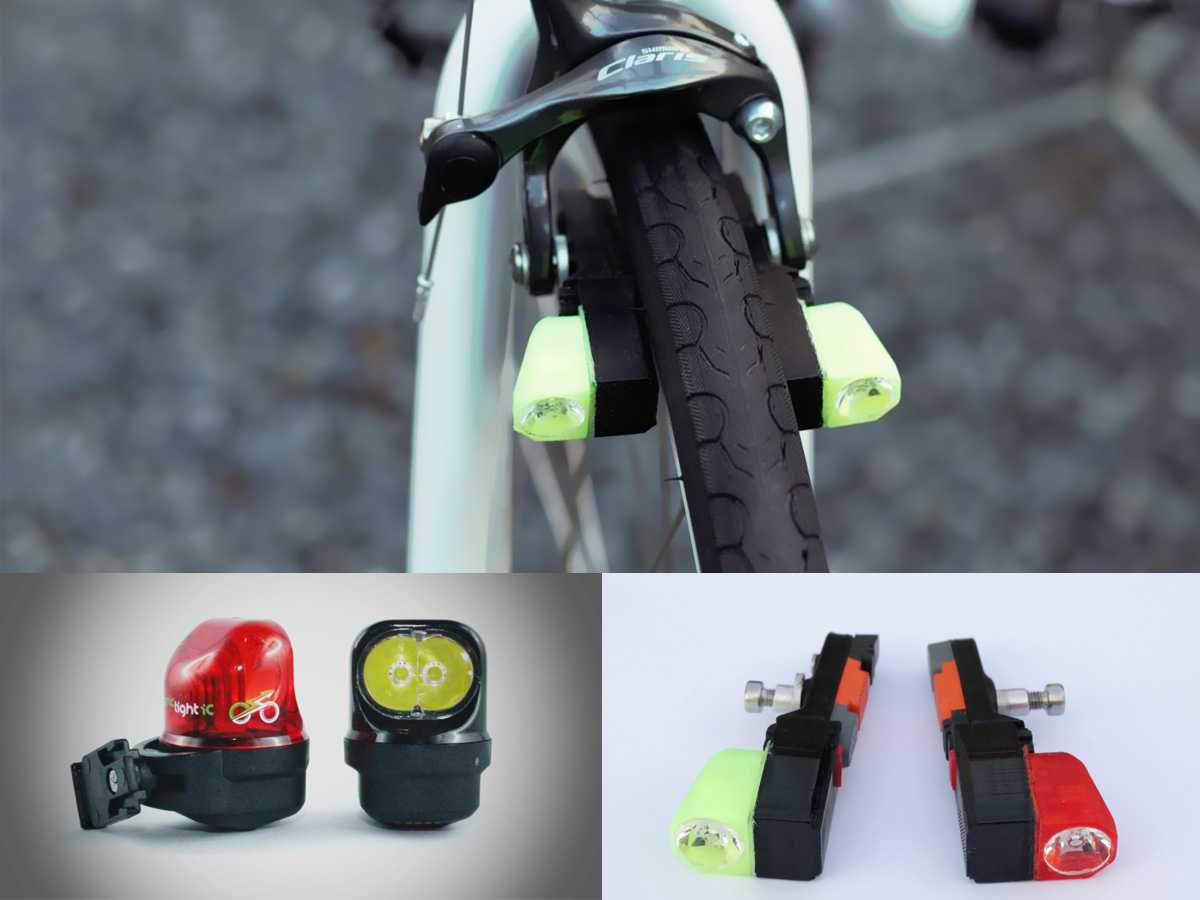

Бесконтактный велосипедный генератор

Бесконтактный генератор – это самая дорогая конструкция из всех аналогов. Это оправдывается почти полным отсутствием недостатков. Принцип работы заключается в накоплении энергии от вращений колеса через магнитное поле.

Электрогенератор располагается близко к колесу, в которое встроена динамо-втулка. Таким образом нет трения или сопротивления движению, как в других конструкциях. Электрогенератор крепится парой спереди и сзади.

Весь принцип похожий на работу фонариков. У электрогенератора прямой мост передачи тока от выхода втулки к фаре. Получается, что фара работает, как самостоятельный механизм. У такого прибора нет стабилизатора, поэтому при низкой езде свет должен был бы тускнеть.

Но этот недостаток возместили накоплением энергии во время поездки. Таким образом, фара может гореть даже в условиях полной остановки велосипеда.

Плюсы прибора:

• Отсутствие трения, затирания, контакта с компонентами велосипеда,
• Низкий вес,
• Система сохранения энергии для работы фар во время остановок.
• Из минусов характерна высокая стоимость.
