Как поменять переключатель скоростей на велосипеде

Проблемы при неисправностях переключения передач

При поломке тросиков переключения передач, становится невозможным управление велосипедом, а это значит, что велобайк вышел из строя.

Проблемы могут быть следующие:

1. Перебиты рубашки – необходимо проверить их целостность. Это можно обнаружить визуально, если есть видимый дефект, полученный, например, при падении велосипеда. Оплетка будет пружинить и не будет передавать импульс тросика на переключатель. Или некачественные экземпляры. Выход один – заменить испорченный элемент;
2. Под наконечником оплетки скопилась ржавчина, провода вылезают или все растрепались;
3. Износились составляющие (провода) самого тросика (он расплетается и застревает в оплетке) и полностью отсутствует необходимая смазка, а также наличие ржавчины, окиси. Следует все заменить. В приоритете шлифованные тросы (гладкие) для велосипеда.

Профессионалы не рекомендуют старые варианты троса заправлять смазкой, так как уже через один – два километра езды на велобайке на смазку налипает песок и забивается внутрь, что усугубляет ситуацию. Лучше заменить изношенные компоненты.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Манетки на руле велосипеда — описание

Манетка — это тот внешний признак, который отличает многоскоростной велосипед от односкоростного. В начале своего развития устанавливались на раму байка, теперь для удобства велолюбителей их ставят на руль. Их профессиональное название шифтеры.

Если велосипед оснащен двумя переключателями скоростей, то на руль устанавливают два шифтера: один, для управления передним переключателем, обычно крепится на левой ручке руля, а для заднего переключателя — на правой.

Если байк оснащен лишь одним задним переключателем, например, внутренним или комбинированным, то манетка будет только справа.

Конструкция и принцип действия

Конструктивное строение и принцип работы манетки элементарен, и с момента их появления мало чем изменилось.

Состоит из нескольких деталей: ручки манетки, подвижного блока, фиксаторной пружины, рычага подвижного блока, намотанного тросика и корпуса. Эта конструкция создана для того, чтобы” подавать” тросик и его фиксировать.

Принцип работы шифтеров в системе переключения передач заключается в том, что при изменении положения рычага меняется длина соединительного тросика, который в свою очередь воздействует на переключатель скоростей, — изменение на одно контрольное деление в шифтере соответствует переключению на следующую (пониженную или повышенную) передачу.

Лучшие статьи : Велосипеды с электроприводом

Как заменить приводной трос на переключателях и тормозах

Велосипедный переключатель скоростей – капризная вещь, требует периодической настройки, в частности, регулировки натяжения тросика. Периодически расстраивается и привод тормозной системы. Об этом подскажет слабый ход колодок, плохое срабатывание и снижение эффективности торможения. Несмотря на это, процедура регулировки и установки нового троса простая и доступная в ремонте байка.

Уход за тормозными и трансмиссионными тросиками для велосипеда и рубашками:

Обрезать растрепанные концы только с помощью специальных инструментов: полукруглыми ножницами, зубилом или ножовкой. Раз в сезон требуется смазать троса густым составом. Колпачки должны плотно закрывать их от внешней среды.

Поврежденные или лишние куски рубашек обрезаются с помощью болгарки или точильного камня. После обрезки желательно поправить витки изнутри, чтобы трос не терся о них.

На велосипеде длина приводных тросов должна иметь некоторый запас, чтобы их можно было затянуть при регулировке. Также они не должны свободно болтаться при движении и перегибаться.

Тросик надо менять на новый в следующих случаях:

• затруднен ход внутри оплетки;
• есть разрывы;
• нити торчат в разные стороны или перегнуты;
• ржавчина на рубашке или тросике;
• сломанная или поврежденная рубашка.

Если вдруг возникла необходимость поменять троса на переключатели, ничего страшного. Делается это буквально за пять минут. Ход работы:

1. Освободить старый тросик от манетки переключателя скоростей.
2. Вытащить рубашку из крепежных гнезд на раме.
3. Осмотреть оболочку на повреждения. При отсутствии серьезных дефектов ее можно оставить.
4. Извлечь металлический трос из рубашки.
5. Вставить новый тросик в рубашку (или купить их сразу в комплекте, что рекомендуется), закрепить в гнездах и подсоединить к переключателю и манетке.
6. Обязательно настроить переключатель на работу.

Итак, трансмиссия настроена, теперь самое время обновить тросики тормозов. Для начала отцепляем их от рычага и тормоза. Осматриваем рубашку на повреждения. Как правило, и привод, и оплетка изнашиваются одновременно, но иногда может повезти. При заметных повреждениях и переломах рубашка никак не годна к использованию. Если же вставить в нее новый тросик, толку от него будет ноль: разломы не будут удерживать натяжение.

Извлечь старый тросик: последовательно ослабить регулировочный и крепежный винты. Если рубашка пригодна к дальнейшему использованию, вытаскиваем его из оплетки. Тормозные тросы немного отличаются от типа руля. Поэтому, прежде чем купить его, стоит посмотреть, какой руль на велосипеде – прямой или гнутый.

Если трос был куплен отдельно от оболочки, немного смазываем его. Для комплекта смазка на этапе замены не нужна – внутри итак все нормально

Установка нового троса на раму велосипеда и подключение к тормозу и рукоятке

1. Надеть на концы рубашки металлические колпачки.
2. Вставить в крепежные гнезда.
3. Надеть пыльники по концам и завинтить крепежные винты.
4. Временно закрутить регулировочные болты.
5. Выставить оптимальное натяжение: тормоз должен мгновенно реагировать на нажатие ручки.

Вот так просто поставить новый приводной трос на тормозную систему.

Процедура установки этих компонентов не только ненакладна, но и позволит избежать более серьезных проблем с механизмами переключения скоростей и тормозной системой. Теперь, когда все тросики заменены и отрегулированы, можно смело выкатывать свой велосипед навстречу новым свершениям.

Покупка тросиков и рубашек

Качественно изготовленные детали обеспечивают долгую и безопасную работу велосипеда. Какими должны быть приобретаемые тросики и рубашки?

Внимание следует обращать на материал изготовления. Тросики должны быть выполнены из нержавеющей стали.
Трос должен быть отшлифованным.
Рубашку следует выбирать с покрытием

Например, тефлоновым. Главное, чтобы он был низкофрикционным.
Не экономьте на деталях. Лучше отдавать предпочтение проверенным и известным производителям.

Средняя стоимость тросов и рубашек для них приблизительно одинаковая. Она начинается на 80-100 рублях и доходит до 200 и более в зависимости от страны-производителя. Не забудьте приобрести дополнительно наконечники и мощные острые кусачки для работы.

Что такое манетки велосипеда, их виды и принцип действия

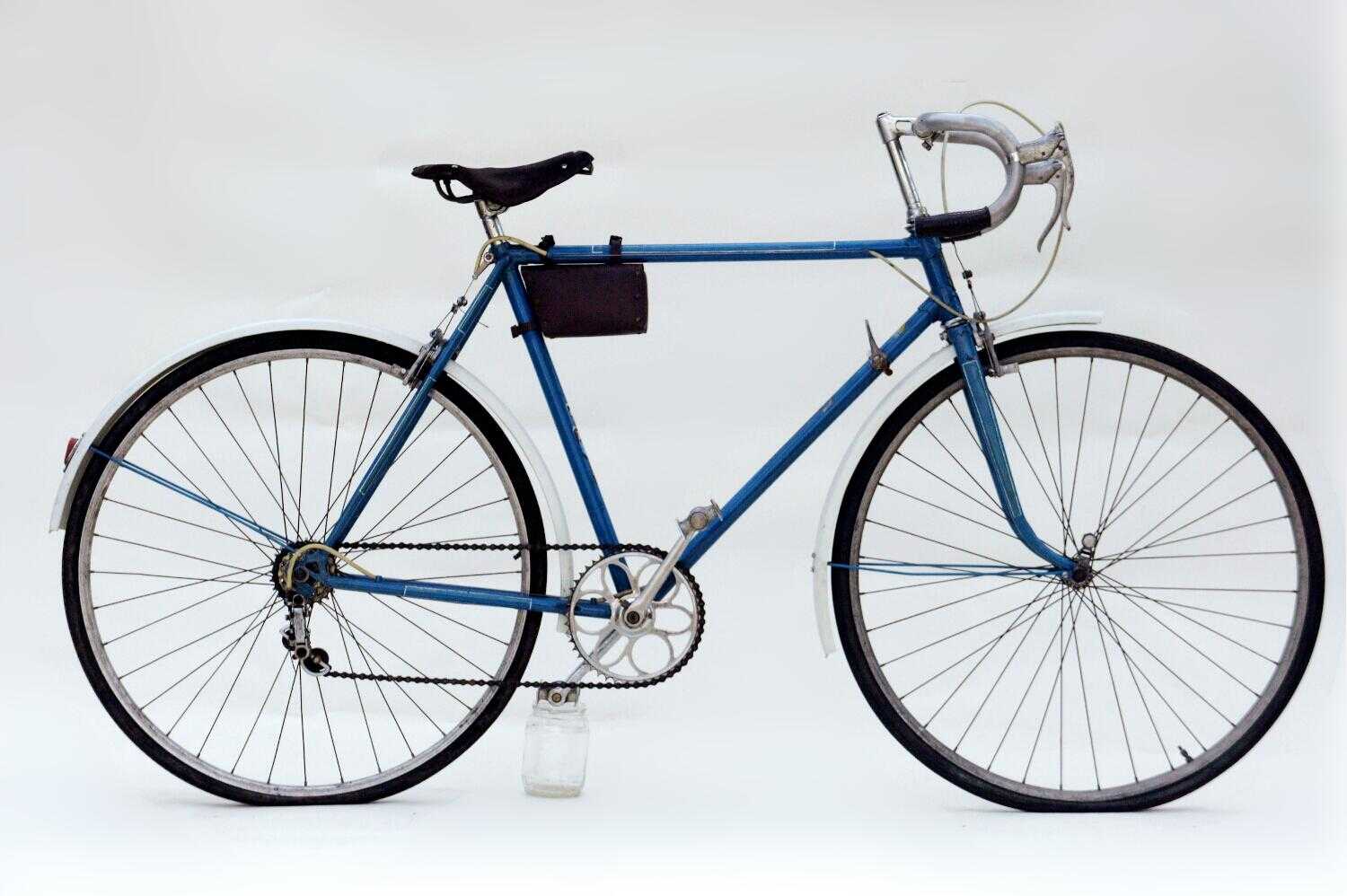

Манетки (или как их еще называют, шифтеры) велосипеда – это специальные приспособления, которые крепятся, в основном, на руле байка и служат для переключения скоростей (задних и/или передних), посредством натяжения или послабления троса идущего на перекидку. Помимо самого распространенного крепления «на руль», манетки могут устанавливаться на нижней трубе треугольника рамы велосипеда. Такую установку шифтеров вы могли наблюдать на спортивных велосипедах «Турист».

Классическая установка манеток на руль байка такова: шифтер заднего переключателя устанавливается с правой стороны, а переднего — с левой.

Есть несколько видов манеток, плюсы и минусы которых мы коротко рассмотрим ниже.

Грипшифтовые (GripShift)

Очень популярное решение, которое, в основном, применяется на манетках от компании SRAM (у Шимано его можно встретить на шифтерах уровня Tourney). Устанавливается после грипсы и представляет собой конструкцию вращающейся рукояти, при помощи которой происходит переключение скоростей. Поворачивая ручку манетки до щелчка в одну или другую сторону, вы или послабляете натяжение тросика трансмиссии или же натягиваете его, тем самым смещая перекидку на нужную передачу.

Минусом данной конструкции является возможность случайного переключения.

Плюсы грипшифтовых манеток: из-за отсутствия выступающих деталей, не сильно подвержены механическим повреждениям при падениях велосипедиста (по сравнению с триггерными двухрычажными).

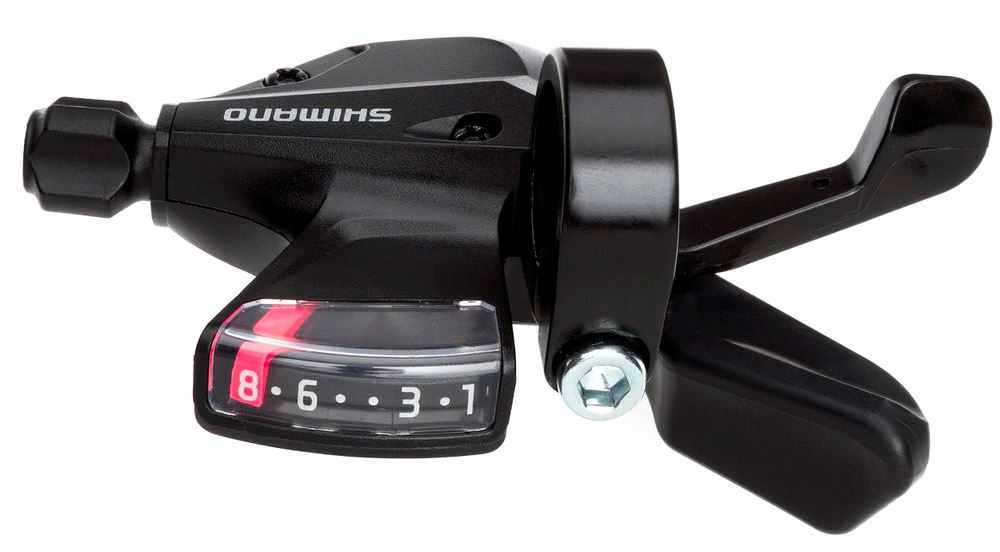

Триггерные

Бывают двухрычажные и однорычажные. На триггерных двухрычажных манетках переключение осуществляется при помощи двух рычажков, один из которых, при нажатии, натягивает трос (обычно расположен под большой палец руки), а второй — послабляет его (под указательный палец). На однорычажных натяжение троса все также осуществляется рычагом, а послабление (сброс) – специальной кнопкой. Триггерными они называются из-за принципа своего действия, т.к. при полном нажатии на рычаг происходит четкое переключение всего на одну скорость (сколько бы вы не продолжали давить), а возможность следующего переключения можно повторить только после его полного отжатия.

Плюсы: интуитивно понятное переключение, отсутствие случайного срабатывания.

Минусы: большая вероятность поломки при падении (много выступающих узлов).

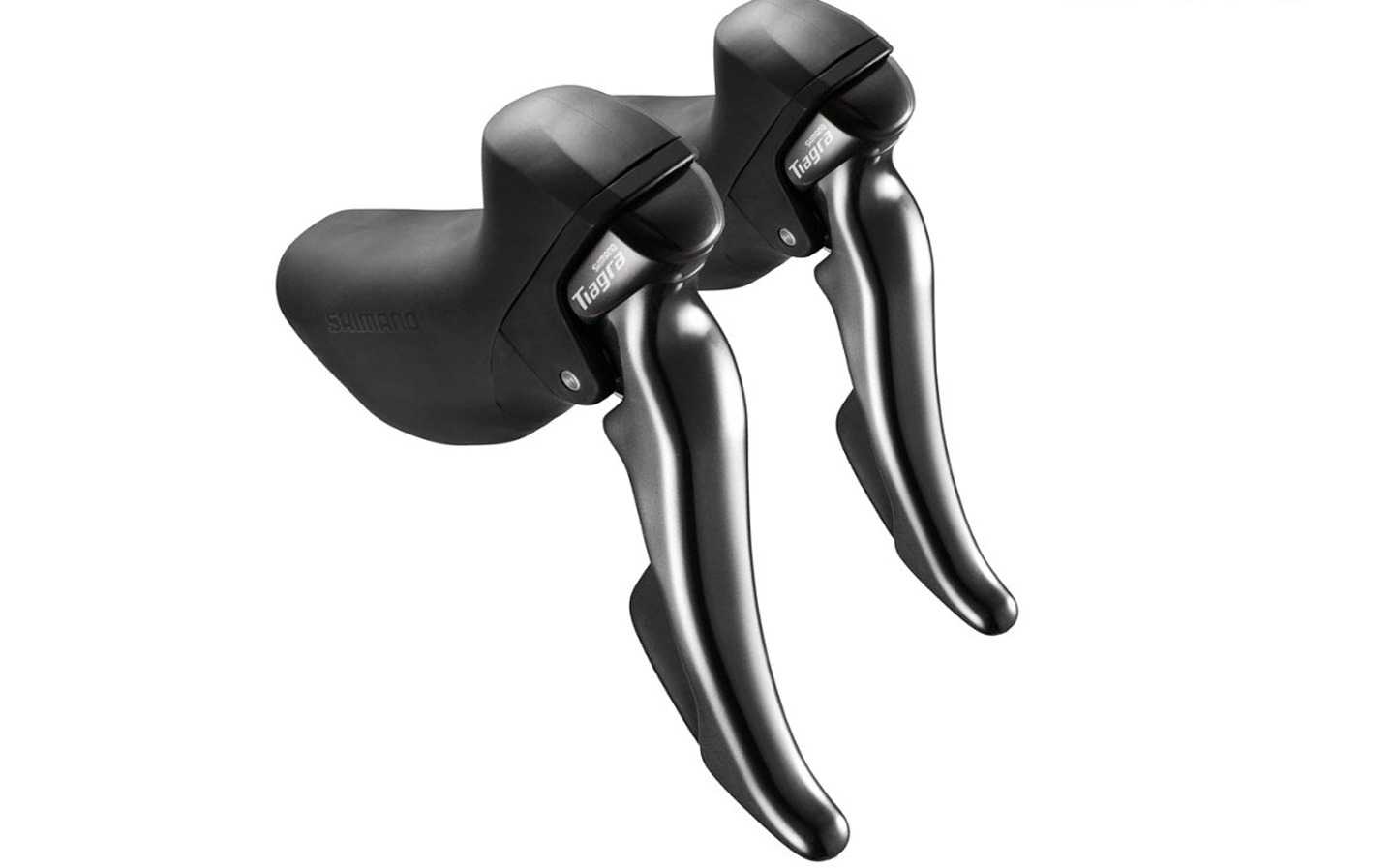

Моноблоки (Dual control)

Этот тип манеток велосипеда представляет собой монолитную конструкцию, которая является одновременно и рукоятками тормозов, и шифтерами. Данное решение очень популярно на шоссейных велосипедах, так как помогает уменьшить вес байка. Переключение на таких манетках-тормозах производится смещением рычага параллельно рулевой трубе в одну или другую сторону (в зависимости от нужной передачи), а торможение по классической схеме – надавливая ручку на себя.

Помимо этого есть моноблоки и для горных велосипедов. Там тормозная рукоять выполняет только свои прямые функции, а переключение осуществляется все теми же рычажками или вращающейся рукоятью. Минусом такой конструкции можно считать необходимость замены и тормозной рукоятки, и манетки (так как они находятся в одном корпусе) при выходе из строя одного из них.

Плюсы: меньший вес; простота использования.

Минусы: нет комбинаций с гидравлическими тормозами.

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.

Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

• Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
• Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
• Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
• Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

Зацепленный конец привода к дерейлеру

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

• заднее перо – переключатель;
• тормозной рычаг – передний тормоз;
• рычаг – задний тормоз;
• руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

Как поменять тросик

Тросик можно заменить в домашних условиях. Для этого не нужно использовать сложное оборудование. Все инструменты обычно есть в каждом доме. Порядок работы тоже не вызывает сложностей у человека с умелыми руками.

Что потребуется

Чтобы поменять тросик передачи или тормозов понадобятся:

• кусачки;
• шестигранные ключи;
• новый трос.

Новичкам желательно набросать план путь пролегания элемента до замены. В интернете есть инструкции по замене, но поиск материалов по конкретной модели займёт время.

Шаг за шагом

Замена троса переключения передач выполняется в несколько этапов:

1. Меняем положение заднего переключателя, чтобы он смотрел на маленькую велосипедную звёздочку, срезаем коник каната и откручиваем винт.
2. Откручиваем крышку, пока не станет видным конец тросика, и вытягиваем его. Чтобы освободить кончик, нужно будет оттянуть пружину.
3. Берём тросик, подготовленный на замену и устанавливаем его, повторяя траекторию пролегания старого элемента. Для регулировки направления используется шило или тонкая отвёртка.
4. Возвращаем на место крышку. Устанавливаем переключатель в исходное положение, если он сдвинулся.
5. Закручиваем винт, чтобы зафиксировать трос.
6. Обрезаем кабель, оставляя три сантиметра, обжимая его кончики.

Установка завершена.

Нестандартные ситуации

Не всегда необходима полная замена троса. Иногда можно использовать старую оплётку, если она осталась пригодной к эксплуатации. В некоторых случаях кабель и рубашка продаются отдельно. В этом случае необходимо смазать трос, продеть его в оплётки.

Проще простого: как поменять тросик сцепления на автомобиле ВАЗ 2110 в гаражных условиях?

Процесс не потребует много усилий и времени даже у неопытного автомобилиста. Некоторые рекомендуют предварительно снять панель под стеклоочистителями для удобства. Но вряд ли такую процедуру можно назвать рациональной – обойдемся без нее.

Технология замены тросика сцепления на автомобиле ВАЗ 2110 включает следующие переходы:

• Отвернуть контргайку и регулировочную гайку на наконечнике троса у вилки, использовать ключи «на 13».
• Ключом «на 17» открутить гайки крепления троса к кронштейну. Вынуть наконечник троса из вилки и кронштейна.

• При помощи крестовой отвертки выкрутить винт защитного кожуха педали муфты и снять его.
• Поддеть шлицевой отверткой стопорную скобу на пальце привода и снять ее.
• Снять с пальца наконечник троса сцепления.
• В салоне авто ключом «на 8» открутить болт крепления фиксатора к педальному кронштейну, и вытянуть трос.
• Осмотреть втулку педали, она состоит из двух частей, что не является признаком ее поломки. Сильно изношенную втулку нужно сменить.
• Смазать палец педали и поводок нового троса смазкой Литол-24.
• Установить новый трос в обратной последовательности.
• Выполнить наладку привода.

Чтобы трос служил как можно дольше, его следует регулярно смазывать. При появлении первых признаков в виде растрескивания оболочки или обрыва части стальных волокон деталь должна быть заменена.
