Велосипедные вилки: типы, отличия, устройство и назначение

Разборка передней вилки на запчасти

Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:

Отвинтить нижние крепления с помощью шестигранного ключа.
Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
Вынуть эластомер-ограничитель, или демпфер.
Снять «штаны».
При помощи отвертки извлечь из штанов уплотнители.

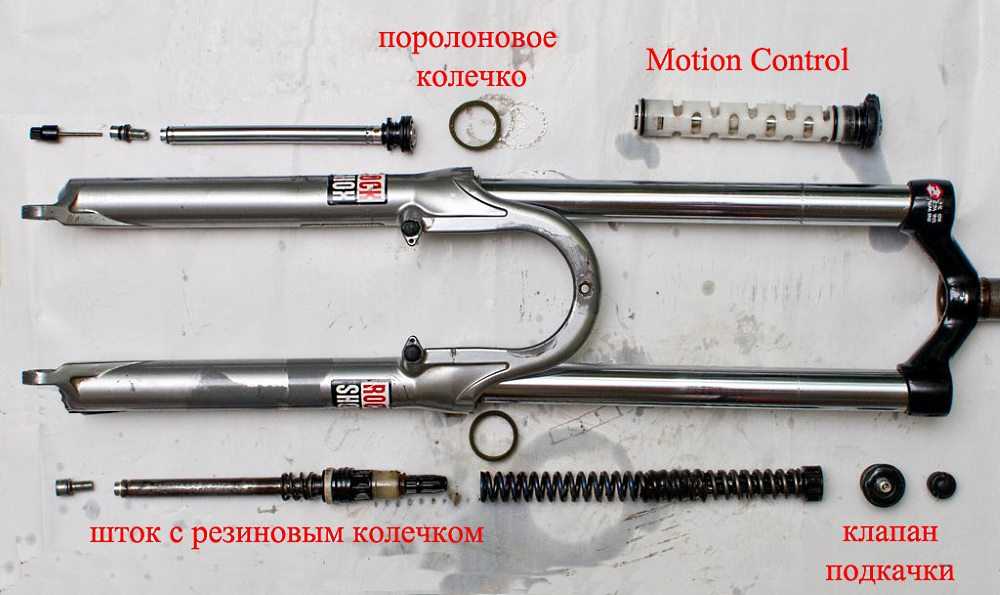

Любуемся на амортизационную вилку в разобранном виде: слева – ноги, справа – «штаны»

К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:

Удалить всю грязь с внутренней поверхности штанов.
Тщательно протереть ноги вилки, пружину и уплотнители.
По необходимости заменить неисправную деталь.
Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
Смазать внутреннюю полость – впрыснуть масло из баллончика.
Установить крепежный болт и Preload.

Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.

Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.

Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.

Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.

Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.

Конструктивные особенности вилки

Рассмотрев повнимательней самую обычную вилку, можно увидеть, что ее конструкция выглядит следующим образом. Имеется рулевая труба, к которой с одной стороны крепится руль, а с другой она плавно переходит в корону.

Стоит отметить, что вилки бывают одно- и двухкоронными. Вилки с одной коронкой как правило устанавливаются на обычные горные и гибридные велосипеды с небольшим ходом. Двухкоронными вилками оснащаются байки, рассчитанные для скоростного спуска и прыжков.

Вернемся к устройству нашей вилки. Из коронки выходят внутренние трубки, которые входят в так называемые ноги вилки – это трубчатая часть вилки, которая задвигается в штаны амортизационной вилки.

Как же работает вилка?

Различают два вида сопротивлений, которым может быть подвержен велосипед – прямая ударная нагрузка и колебания. В первом случае, пружина берет на себя всю нагрузку и гасит ее внутри вилки. Отметим, что роль пружины может играть стальная пружина или же воздух, находящийся под давлением. Колебания уже гасятся за счет демпфера, в роли которого может выступать элластомер, масло или воздух. Благодаря демпферу пружина не отбрасывается сразу же назад, а делает это плавно и постепенно. Работая таким образом, вилка обеспечивает более плавный ход велосипеда даже в самых агрессивных дорожных условиях.

Если говорить о демпфере, то стоит отметить, что самым дешевым вариантом амортизатора является элластомер, который изготавливается из полимера. При постоянных нагрузках он достаточно быстро выходит из строя. Лучше выбирать воздушную или масляную систему.

Из чего состоит вилка велосипеда

Символически вилка состоит из четырёх блоков:

Амортизатора – детали, на которую производится основная нагрузка вследствие смягчения при возможных препятствиях. Амортизаторы переходят из пружины в одной точке модели до герметичной камеры в иной части.
Демпфера – амортизации незначительных ухабистостей, предполагающих скорую обработку.
Корпуса, несущего основную нагрузку касательно рулевой трубы, тех же шатунов, соединителя (коронку) рулевой трубы с шатунами, нижней амортизационной секции шатунов (работа ног), гориллы (место соединения ног).
Фурнитуры – переключателей с параметрами относительно короны, ног, комплекта крепящих элементов для колёсной оси с тормозами, пыльников с манжетами для обеспечения защиты механизмам.

Описанная структура может несколько меняться в нестандартной сборке вилки. Так, передние вилки перевёрнутой конструкции отличаются направлением шатунов непосредственно вниз. Подобная конструкция предполагает амортизацию большего количества мелких ухабин, увеличивая в то же время на обслуживание и, соответственно, вес. Рассматриваемый механизм подвергается довольно быстрому загрязнению.

Типы вилок

Пружинные

Базовый уровень амортизационных вилок. Ставятся на дешёвые модели велосипедов, и в рознице продаются по остаточному принципу. Они обычно используются в качестве запасных частей для ремонты. Из-за своей конструкции не выполняют роли демпфера, пропуская мелкие неровности в полном объёме.

В основе такой вилки — обычная пружина, закрытая в шатуне под резиновой или иной защитой. Обычно собирается достаточно грубо и в процессе эксплуатации портится от попадающей грязи. Возможности для обслуживания невелики — обычно только замена самой пружины. Настроек тоже не бывает, только блокировки.

Разобранная вилка пружинного типа

Рекомендуется для начального уровня или в ситуациях, когда другие варианты недоступны по финансовым или иным причинам.

Пружинно-эластомерные

Механикой не отличаются от предыдущих, но вместо пружины используется полимерный стержень, выполняющий функцию демпфера. К сожалению, всё зависит от свойств материала, но обычно они далеки от совершенства. Амортизационная функция ненамного заменяется демпферной, сохраняя общий низкий комфорт от использования вилки.

Пружинные и эластомерные передние вилки не рекомендуются для использования зимой, так как деградация свойств на низких температурах слишком сильна.

Воздушные

Конструкция с исключительно воздушной амортизацией очень выгодна и в плане стоимости, и в плане обслуживания. Сжатый воздух, накачиваемый насосом в герметичную камеру, работает и как амортизатор, и как очень хороший демпфер. Катание очень комфортное, сравнимое со многими более дорогими конструкциями, но в случае покупки горного велосипеда стоит выбирать более выносливый механизм.

Минус воздушных — подготовка и срок эксплуатации. Настройка производится только давлением в камере, поскольку она достаточно узка, подкачивать приходится очень часто, да и общий срок службы такого механизма, особенно при агрессивном катании, невелик.

Масляно-воздушные

В масляно-воздушных вилках функции амортизатора и демпфера разделяются между воздушной камерой и масляным картриджем. Если поведение воздушной «пружины» понятно и аналогично воздушной вилке, то от масляного блока зависит очень многое. Основной выбор идёт по строению картриджа и марке масла.

Разобранная вилка масляно-воздушного типа

Такой тип конструкции отлично подходит для кросс-кантри и постоянного катания, но пасует при больших нагрузках на горных спусках. Кроме того, срок службы ожидаемо ниже, чем у пружинных механизмов.

Масляно-пружинные

Признанный профессиональный тип передней вилки — устройство, сочетающее масляный картридж и стальную пружину. Именно такие вилки стоят на лучших спортивных велосипедах, но, в зависимости от стоимости, масляно-пружинные конструкции заменяются на масляно-воздушные.

Обычно возможности для настройки ниже, чем у воздушных, но пружина, особенно из современных материалов, позволяет работать очень долго и с требуемой жёсткостью.

И масло, и амортизационные пружины прошли огромный путь совершенствования и вместе дают наилучшее спортивное сочетание. На текущий момент возможных конкурентов велосипедная индустрия этой комбинации предложить не может.

Разновидности

Классификация велосипедных вилок осуществляется по функциональности, строению и амортизационным свойствам. Каждую из них используют для определенного вида катания, модели байка. По типу конструкции выделяют следующие виды детали:

жесткие;
амортизационные;
двухкоронные;
одноногие;
«перевертыши».

Жесткие вилки не наполнены амортизационными элементами, поэтому являются самыми простыми и недорогими. Тем не менее спрос на данный тип элемента довольно высок. В зависимости от конструкции рамы велосипеда вилка может быть алюминиевой либо стальной. Ригидная вилка отличается высокой прочностью, небольшим весом и простотой установки. Ее можно установить на любую модель байка.

Амортизационная вилка оснащена специальным механизмом для гашения колебаний и толчков. В этом качестве в основном используют пружину, масло, воздух. Амортизация делится на одинарную (пружинную) и комбинированную (воздушно-масляную). Транспортные средства, оснащенные подобными деталями, комфортны для езды по бездорожью. В основном используют для горных велосипедов. Недостаток конструкции заключается в том, что ей требуется периодическое техническое обслуживание – не реже 1 раза в год по причине множества комплектующих деталей.

Во время движения велосипеда основная нагрузка приходится на коронку вилки, которая в дальнейшем направляет давление на внутренние трубы. Чтобы снизить нагрузку и рационально ее распределить, была создана конструкция с двумя отдельными коронками. Такая модель надежна, прочна, долговечна. Естественно, это влияет на некоторые параметры детали: тяжелая, удлиненные «ноги», высокая стоимость. Не каждый велосипед подходит для установки данного приспособления.

Вилка велосипеда с одной внутренней трубой для крепления колеса называется одноногой. Такие модели не очень востребованы, они только набирают популярность. Наличие амортизационных элементов снижает давление на внутреннюю трубу. В целом конструкция облегченная и надежная за счет использования прочных материалов при изготовлении.

«Перевертыши» получили такое название, потому что штаны детали расположены сверху и соединены короной, а ноги – внизу, они фиксируют ось колеса. Подобные вилки отличаются наличием большого количества регулировок и доступностью амортизационного механизма, но за ними требуется постоянный уход, и стоят такие модели в разы дороже остальных.

ЖесткаяАмортизационнаяДвухкороннаяОдноногаяПеревернутая

Конструкции вилок

Немного о конструкциях, которые упоминались в разделе деталей. В первую очередь, конструкция вилки определяет пропорции и наличие тех или иных элементов, а главное, предназначение самого устройства. Мощные вилки для серьёзной нагрузки с двумя коронами или сверхлёгкие футуристичные агрегаты со всего одной ногой? Рассмотрим плюсы и минусы каждого, ведь в каждой конструкции есть хорошие варианты.

Фиксированная

жёсткие вилки стоят мизерные суммы и могут быть установлены на любой байк быстро и легко;
отсутствие движущихся деталей даёт максимальную надёжность при высокой нагрузке на трассе или треке;
минимальные требования к сложности механизмов делают вилку максимально лёгкой.

В сумме, как велосипед был создан в XVII-XIX веках с фиксированными вилками, таким он в массе своей и остаётся – это просто, удобно и надёжно.

У фиксированных моделей, как это уже указывалось, отсутствуют штаны и горилла, а сама вилка неразборная – от рулевой трубы до дропаутов это монолитная структура.

Обычная амортизационная

Стандартная вилка для велосипеда, о которой мы пишем большую часть времени. Шток, корона, две ноги, штаны с гориллой, дропауты, пара креплений для дисковых тормозов – это картина, которую представляет себе большинство людей, услышав фразу «велосипедная вилка».

Великое множество типов амортизационных вилок предлагает покупателю рынок – от самых дешёвых с одиночной пружиной, до дорогих воздушно-масляных амортизаторов, установленных на титановые основания.

Плюсы понятны:

огромный выбор;
удобство использования.

Минусы – вес и цена (в зависимости от модели).

Двухкоронная

Практика показала, что самая слабая часть вилки, не считая велосипедиста, это корона. Удары под углом приводят к разуршению этой части, и некоторые передовые производители выпустили новую компоновку с двумя коронами, когда ноги соединены в двух местах. Короны, в свою очередь, могут быть соединены друг с другом. Таким образом в верхней части вилки образуется сложная «сетка», включающая несколько угловых пересечений, «обнимающая» шток вилки, которая может выдержать любой удар и нагрузку.

Основные минусы двухкоронной вилки:

большой вес (обычно идёт с достаточно длинными ногами и подходит не к каждому велосипеду);
высокая стоимость – модели всё ещё достаточно уникальны, и производители требуют большую компенсацию затрат на производство и проектирование.

Одноногая

Передовые модели, которые многие называют маркетинговой шуткой, – это вилки с одной ногой. В целях облегчения, Cannondale выпустили серию вилок с односторонним амортизатором, надёжность которых основывается на применении современнейших и дорогостоящих материалов.

Реакция на данный триумф технологии неоднозначна. Ещё нет статистики, но предполагают низкую надёжность с невысокими амортизационными качествами. На деле, данные вилки очень легки, но очень дороги. Вот пока и всё, что могут о них сказать профессионалы. Широкого распространения такая компоновка так и не получила.

Перевёртыш

Достаточно популярная, но проигрывающая стандартной конфигурации модель. В ней ноги заканчиваются дропаутами, а штаны закреплены в короне. Получается, что практически вся масса велосипедиста подпружинена, а относительная нагрузка ниже.

Предварительная нагрузка (sag, preload)

Данная настройка отвечает за жесткость пружины. Ее еще называют негативным ходом пружины. Величина сэга влияет на способность амортизатора отслеживать и обрабатывать при езде все неровности дороги. Чтобы определить сэг, нужно установить полный ход вилки (касается вилок с изменяемым ходом), максимальную скорость ее сжатия и отключить блокировку.

Для измерения данного параметра вам понадобится пластиковое или резиновое кольцо, или же пластиковая стяжка, которую нужно закрепить на ноге вилки. Если вы сядете на велосипед и спокойно проедите несколько метров, под весом вашего тела вилка сожмется на определенную величину. Затем остановитесь и сдвиньте стяжку вниз по ноге вилки к сальнику, и аккуратно встаньте. Вилка вернется в свое исходное положение, и стяжка окажется на определенном расстоянии от сальника – это и есть величина сэга.

Поскольку этот параметр напрямую зависит от веса велосипедиста, его регулировка для каждого выполняется индивидуально. Также на величину сэга влияет стиль катания на велосипеде:

для фрирайда сэг может составлять 30-40% от полного хода вилки;
для даунхилла – 20-30% от хода вилки;
для кросс-кантри – 5-15 процентов.

Если в пружинных вилках сэг можно настроить посредством внешней регулировки или же замены самой пружины (если внешней регулировки недостаточно), то в пружинно-воздушных и воздушных вилках предварительную нагрузку можно отрегулировать, изменяя давление в позитивной воздушной камере.

Особенности российских электрических вилок

В России встречаются разборные и литые вилки. Они обычно уже установлены на шнурах электрических приборов, поэтому не требуют специального включения. Часто встречаются штекеры типа C5, они имеют круглые толстые штыри. Подходят для питания техники мощностью до 1,3 кВт.

Встречаются однофазные вилки, которые идут в комплекте к мощным электроприборам: пилам, болгаркам, дрелям. Обычно их конструкция неразборная, за основу производства берется каучук.

Конструкции типа С6 встречаются на разных вариантах бытовой техники. Рассчитываются на мощность до 2 кВт, имеют два или три контакта диаметром 4,8 мм. Конструкции С1-b предназначены для приборов мощностью не более 1,3 кВт.

Устройство и назначение детали

Современные вилки отличаются высокими амортизационными свойствами, что позволяет передвигаться на велосипеде не только по ровным дорогам, но и по проселочной местности. Устройство передней вилки довольно простое. Деталь состоит из следующих элементов:

Шток (рулевая труба) – соединитель между рулем и вилкой. Бывает прямым или в форме конуса.
Корона – деталь, в которой зафиксирована рулевая труба и ноги вилки. Изготавливают ее из алюминия либо карбона. Вилки делят на 2 вида – однокоронные и двухкоронные.
Ноги (внутренние трубы, перья) – элементы, которые с одной стороны крепятся в коронку, с другой – вставлены в штаны. Внутренняя часть труб у амортизационных велосипедных вилок заполнена демпферами, пружинными механизмами, регулятором жесткости.
Штаны – элемент, характерный для амортизированных вилок. Изготавливают его из сплава алюминия с магнием. Прочность конструкции напрямую зависит от содержания магния в составе.
Крепление дискового тормоза – две полые стойки, предназначенные для фиксации велосипедного суппорта.
Дропауты – крючкообразные элементы внизу штанов, предназначенные для крепления колесной оси.

Из каких элементов состоит вилка для велосипеда?

Жесткая велосипедная вилка состоит из: штока; короны; ног (перьев); дропаута; брейк босса; крепления для дискового тормоза. Материалом изготовления служит высококачественный и технологичный алюминий, карбон, сталь или титан.

На первом месте по долговечности стоит карбон, а на втором сталь и алюминий. Иногда производители совмещают несколько металлов для снижения стоимости при высокой надежности и безопасности. Детали из титана возможно приобрести исключительно под заказ. Их цена очень высока.

Амортизационный вид состоит всего из 2 элементов: штанов; заглушек. Для них необходимо постоянное обслуживание, заключающееся в осмотре, устранении дефектов, смазке. Такой уход будет способствовать хорошей работе и долговечности механизма.

Неровности на дорогах не будут больше беспокоить, как и бугристая или каменистая местность. Материалами служит хромированная сталь, карбон или алюминий. Возможно совмещение металлов.

Данный вид вилок имеет несколько типов:

Все типы содержат лишь штаны (представляет собой специальные трубчатые стаканы для крепления с ногами) и заглушку (служат для закрывания ног, иногда заменяют блокировкой или регулятором подвески).

Сама же амортизация в вилке осуществляется посредством работы пружины и демпфера. На поверхности дороги пружина сжимается, а неровности сглаживаются. Впоследствии элементы возвращаются в прежнее положение.

От особенностей этих 2 особых деталей существуют разновидности вилок:

Пружинные. Данный тип не содержит демпфера. Имеется лишь очень мощная и прочная стальная пружина, выступающая в качестве самого основного элемента детали. Позволяет добиться очень комфортной поездки при максимальном сглаживании препятствий на поверхности;
Пружинно-эластомерные. Здесь участвуют в процессе сразу пружина из прочной стали и демпфер, выполненный из качественного эластомера (мягкой пластмассы). При активной эксплуатации транспортного средства быстро стираются и требуют замены;
Воздушные. В качестве 2 элементов здесь выступает воздух, закаченный в вилку при помощи насоса высокого давления. Такая конструкция имеет весьма маленький вес. Главным недостатком является изменения воздушного потока в холоднее время года, а также отсутствие какой-либо настройки;
Маслянно-воздушные. Такой тип более востребован, нежели другие. Пружину в такой конструкции заменяет воздух, а демпфер масло. В процессе сжатия происходит перетекание масла из одной полости в другую до полного восстановления. В наличии огромное количество настроек. Преимущества: небольшой вес изделия; оптимальная стоимость на рынке;
Маслянно-пружинные. Данный механизм работает благодаря пружине из высокотехнологичной стали и 2 составляющей – масла. Он имеет весьма большой вес, что считается существенным недостатком. Главными же достоинствами являются: высокий уровень амортизации, достигаемый в результате взаимодействия масла и стали; высокий уровень плавности хода (во время поездок чувствуется комфорт и легкость вождения).

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются. Порядок действий: стандартная схема Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

Берите кабель – например, круглый 3*1.5 мм.
Раскручивайте корпус – сбоку либо снизу.
Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
Контакты протяните, чтобы проводки сидели плотно.
Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки. Как подключить провод к вилке с заземлением видео смотрите ниже:

В двух словах о геометрии мотоцикла.

Прежде чем вы окунетесь в мрачный мир технических терминов, изложенных в данной статье, нелишним было бы уяснить базовую логику работы подвески любого мотоцикла. Следующая иллюстрация отображает основные термины, с которыми вам придется столкнуться.

Steering Axis — ось управления;Rake Angle — «рейк», угол наклона вилки;Trail — «трейл», расстояние на земле между осью колеса и линией, продленной от оси рулевой колонки;Wheelbase — колесная база, расстояние между осями переднего и заднего колес мотоцикла.

На спортбайках небольшой рейк, из за которого трейл также не велик. Маленький трейл дает меньше устойчивости и стабильности, но зато позволяет сделать мотоцикл более легкоуправляемым и маневренным. Напротив, чопперы, круизеры и кастомы имеют большой рейк. Больше рейк — больше трейл, что делает такие мотоциклы стабильными и устойчивыми на прямой, но зато они тяжело рулятся. Обычно на мотоциклах рейк колеблется в промежутке 5 градусов. К примеру, спортбайк Yamaha R1 имеет угол наклона вилки в 24 градуса, тогда как у круизера BMW K1200LT он составляет 26,8 градусов.

Регулировка вилки мотоциклов Урал и Днепр осуществляется следующим образом:

Демонтируем переднее колесо.
Затем откручиваем гайку,крепящую трубы к конструкции мотоцикла.
Из этой трубы вынимаем гайку и шток с пружинным наконечником.
Производя регулировку контргайки, можно установить нужный нам зазор между пружинным наконечником и контргайкой.
Гайку необходимо завинтить в контргайку, для этого последнюю нужно немного придерживать ключом.
Далее отпускаются пружинные наконечники и завинчивается сама гайка.

Регулируя телескопическую вилку, осуществляется и сама регулировка подвески мотоцикла, чего мы и добиваемся.

Ремонт вилки мотоцикл урал видео

Типизация вилок велосипеда

Вилки велосипеда классифицируются по типу на фиксированный и амортизационный. Поскольку фиксированные вариации не требуют особых задач, рассматриваться будут непосредственно амортизационные вилки.

Пружинного типа

Этот вариант относится к базовому уровню и используется преимущественно в дешёвых веломоделях. В продаже занимает второстепенное значение. Зачастую выступают в роли запчастей при ремонте. Поскольку их конструкция не способна выполнять назначение демпфера, пропускаются все мелкие ухабины.

В качестве основы этой вилки выступает обыкновенная пружина внутри шатуна. Подобная конструкция уязвима к попаданию грязи при эксплуатации. Обслуживание пружинной вилки ограничено – меняется лишь сама пружина. Настройка пружинной вилки недоступна, возможна только блокировка. Пружинный вариант подходит для начального уровня либо используется как дешёвая альтернатива при недостатке денежных средств.

Пружинно-эластомерного типа

Механика идентична предыдущему типу, только пружину заменяет полимерный стержень, функционирующий как демпфер. Качество стержня зависит от материала, из которого изготавливается сама деталь. Амортизационное действие незначительно заменяется демпферной функцией. Полимерный стержень способен обеспечить относительно низкую степень от эксплуатации вилки.

Воздушного типа

Воздушная амортизационная вилка объединяет в себе демократичную стоимость и адекватное обслуживание. Сжатый, накачанный насосом, воздух в герметичной камере выступает одновременно в роли амортизатора и хорошего демпфера. Воздушная амортизация обеспечивает комфортную езду на велосипеде и соответствует многим дорогим конструкциям. Тем не менее для горного байка следует отдать предпочтение механизм повышенной прочности.

К недостаткам воздушного типа относится его подготовка и срок службы. Настроить вилку можно при условии давления в камере. Узкая камера требует частого накачивания. Механизм отличается непродолжительным сроком службы, тем более при агрессивных катаниях.

Масляно-воздушного типа

Амортизационные функции и демпфер несколько разобщаются между масляным картриджем и воздушной камерой. Назначение пружины симметрично предыдущему типу. Главную роль здесь играет масляный блок. Выбор учитывается в соответствии со строением картриджа и маркой масла.

Подобная конструкция идеально сочетается с кросс-кантри и постоянным катанием. При условии больших нагрузок по горному склону зачастую пасует. Служит несколько меньше, чем пружинные механизмы.

Масляно-пружинного типа

Всеобще признан безупречным вариантом, где объединяется масляный картридж со стальной пружиной. Масляно-пружинные вилки устанавливаются преимущественно на спортивные байки. Учитывая разную себестоимость, масляно-пружинный тип допускается заменить на масляно-воздушную конструкцию.

По сравнению с воздушными вилками, настройки пружинного типа более низкие. Но сама пружина здесь высокого качества, благодаря чему даже при условии предполагаемой жёсткости механизм имеет весьма продолжительный срок службы.

Инновационные технологии принесли лучшее спортивное сочетание – масло и пружинная амортизация. Более совершенной комбинации в велосипедной индустрии нет.

[править] Регулировки вилок

Стоимость вилки определяется не только качеством ее работы, использованными материалами и весом, но и количеством ее регулировок (и, соответственно, сложностью конструкции). Если простому покатушечнику или туристу, строго говоря, достаточно одной-двух регулировок, то для гонщика чем больше степеней свободы в настройке вилки под конкретную трассу, тем лучше. Еще лучше — если регулировку вилки можно производить прямо на ходу, не снимая рук с руля. Для этого служит специальная манетка, которых может быть до 2 штук на вилку (например, изменение хода и активация платформы).

Регулировки пружины:

Предварительная нагрузка (preload) — регулировка предсжатия пружины под вес райдера либо механической регулировкой, либо при помощи накачивания воздуха в маленькую воздушную камеру над пружиной;
Позитивная воздушная камера (positive air) — воздушная камера, выполняющая роль основной несущей пружины. Изменением давления воздуха в этой камере регулируется предсжатие системы, подгоняя силу подвески под вес райдера;
Негативная воздушная камера (negative air) — повышает чувствительность вилки в начале хода за счет негативного (обратного) действия на разжатую вилку. Иначе говоря, давление в этой камере поджимает давление в позитивной камере. Результат — высокая чувствительность вилки.
Регулировка хода* (travel adjustment) — возможность быстро изменить ход вилки без изменения характеристик демпфирования и амортизации.
Объем рабочей камеры (volume adjustment) — регулировка степени прогрессивности сжатия.

Регулировки демпфера сжатия:

Блокировка* (lockout) — гидравлическая система, обеспечивающая полную блокировку действия вилки. Применяется при езде в гору только по гладкой поверхности для реализации 100 % силы ног на разгон. ;
Пробиваемая блокировка* — гидравлическая система, позволяющая заблокированной вилке разблокироваться при сильных ударах (с целью предотвращения повреждения вилки).
Регулируемая платформа* — гидравлическая регулируемая система, действие которой похоже на пробиваемую блокировку, только порог пробоя можно задать отдельной регулировкой (floodgate) в широких пределах. Позволяет вилке срабатывать только на крупных неровностях, но при этом не качаться на подъемах.
Компрессия (compression)* — гидравлическая регулируемая система демпфирования при сжатии вилки (обычно регулируется от 0 до очень сильного сопротивления). Позволяет демпферу снизить скорость сжатия вилки. Низкоскоростная компрессия (low speed compression) — гидравлическая регулируемая система демпфирования, создающая небольшое сопротивление при медленном сжатии вилки на низких скоростях, однако при резком сжатии вилки, на высоких скоростях, отключается. Уменьшает раскачивание вилки при активном педалировании и «клевки» велосипеда при торможении.
Компрессия в конце хода (bottom out) — антипробойная гидравлическая система (актуальна для пружинных вилок), начинающая свою работу, когда вилка уже сжалась ~ на 80 % своего хода и продолжает сжиматься. Антипробойная система призвана предотвратить удар металлических частей вилки друг об друга, когда вилка сработала на весь свой ход.

Регулировки демпфера отбоя:

Скорость отбоя (rebound) — гидравлическая регулируемая система, работающая при отбое, когда вилка разжимается.

Варианты регулировки:

Внешняя регулировка — у дропаута (наиболее часто встречается) или на короне;
Внутренняя регулировка — требуется неполная разборка вилки.

ETA (extension travel adjustment) — аналог блокировки вилки от Marzocchi. После включения системы вилку нужно сжать, после чего её работа полностью блокируется на ходе ~60 % от общего хода.

Компоненты и терминология

В стандартном комплекте и амортизации вилка для велосипеда включает:

Трубку руля или шток – соединительный участок вилки, руля и рамы, как правило, производится по стандартным параметрам, бывает конусовидный и прямой.
Корона – деталь для соединения независимого участка. Может производиться с одной или несколькими деталями для соединения. Элемент всегда изготавливается из особо прочных сплавов, так как на него направляется основная не амортизационная нагрузка. Корону можно приспосабливать и под крепление дополнительных деталей и крыльев.
Нога или поршень – трубка проходящая под прессом в механизм амортизатора.
Штаны или внешний кожух амортизаторов с широким поршнем, который с одного конца оснащён дропаутом, а с другой скрепляет трубку руля.
Дропаут – кронштейн для прикрепления втулки заднего обода.

Вилки различаются и креплениями, всё зависит от предназначения велосипеда, фиксированные модели содержат только шток, корону, поршень и дропауты, двух коронные – вилку с двум коронами, а некоторые байки имеют единую конструкцию без второго поршня и половины штанов.

SR Suntour Epixon LOR

Фото: https://beru.ru

Данная модель амортизационной вилки предназначена для гонок кросс-кантри или агрессивной езды по лесным тропам, грунтовкам. Магниевые штаны и стальные перья гармонично дополняют керамические бушинги, позволяющие переносить жесткую езду без эффекта расшатывания. Конструкция минимизирует появление люфтов, что гарантирует продление жизни сальникам и уплотнителям. Правая сторона вилки оборудована воздушной пружиной с возможностью блокировки. Камера позволяет установить нужную жесткость для каждого водителя, типа дорожного покрытия. В левой ноге находится масляная камера обслуживаемого типа.

Вилка SUNTOUR SF12-XCT-JR-SR
