Втулка велосипеда и ее обслуживание

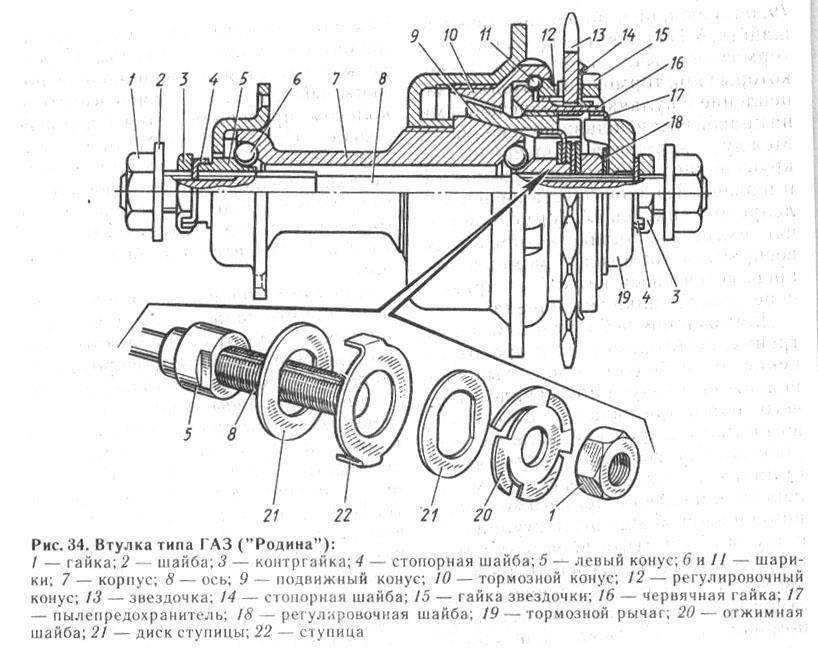

Иные конструкции велосипедных односкоростных втулок

Нормально собранная втулка школьника ходит несколько лет без проблем, либо до того момента, пока в неё кто нибудь не полезет. Изнашиваться в ней особо нечему. Вся фишка в правильной установке деталей 20-22. Народ собирает как попало (неоднократно видел), а потом удивляются и говорят — Г. Проблема бывает обусловлена ещё тем, что после неправильной сборки, народ иногда просто ленится выправить погнутые детали или заменить шайбу с отломившимся усиком.

А вот ещё один интересный тип втулки, «Иди» (Eadie). Вот фотогафии втулки типа «Иди». Эта втулка с довоенного (1940г.) велосипеда МД-1, выпущенного Московким велосипедным заводом.

Внешний вид собранной втулки. Удивил типоразмер гаек крепления колеса: их размер под ключ всего лишь 14мм, при том что резьба на оси такая же как и на втулке «Торпедо» т.е. М10х1.

Все съемые детали извлечены из корпуса втулки:

Они же на оси:

Видна винтовая пара, за счет которой работает механизм свободного хода (при отсутствии вращения ведомой звездочки), механизм сцепления (при вращении ведомой звездочки по часовой стрелке) и механизм торможения (при вращении ведомой звездочки против часовой стрелки).

Принцип работы тормозного механизма:

Расторможено

Заторможено

Виды пустого корпуса втулки справа:

(удобные прорези для замены спиц без демонтажа ведомой звездочки!) и слева:

Видно ответную часть механизма сцепления.

Один из подшипников втулки насыпной:

Правда здесь шариков маловато, вероятно, часть шариков потеряна.

Неплохой конкурент втулке Торпедо — деталей меньше, проще, трущиеся поверхности больше.

Минусики — тяжелее, спицы разные.

Сергей Sbech

Разновидности передних втулок

Существует несколько разновидностей передних втулок, которые зависят от механизма крепления с различными деталями. Далее следует рассмотреть каждую из них более подробно.

Крепления спиц к втулке

На рынке велодеталей и механизмов крепёж втулки со спицами представлен в трёх типовых разновидностях:

1. Фланцы с отверстиями. Этот вид крепежа является самым популярным. Замена сломанной спицы с таким крепежом (при отсутствии дискового ротора) не составит труда даже для  молодого велогонщика. При установленном на переднем колесе дисковом тормозе с заменой придётся повозиться, поскольку необходимо будет ещё снять кассету с заднего колеса.
2. Сегментированные фланцы фирмы Mavic. Уникальность данного способа крепежа прямых спиц заключается в простоте замены, поскольку не понадобится ничего разбирать. Но у данного крепления существует всего лишь один, но существенный минус – довольно высокая ценовая категория.
3. Безфланцевые втулки концерна Shimano. Данная конструкция оснащена прорезями, которые совершенно изолированы от подшипников. При необходимости замены спицы нет нужды в съёме деталей, а ценовая категория сравнима с простыми втулками. Но у этой разновидности крепления существует и один недостаток – отверстия для крепежа моментально забиваются грязью при движении, и перед тем, как произвести замену, их нужно тщательно вычистить.

Крепление втулки к вилке велосипеда

Типовых разновидностей крепления втулки с велосипедной вилкой всего лишь две:

• Эксцентриковый зажим. При данном креплении, во время замены колеса, нет необходимости во вспомогательных инструментах.
• Зажим гайками.

Для крепления оси втулки к дропаутам вилки существуют специальные стандарты (цифра возле маркировки обозначает толщину оси в миллиметрах):

• Самый популярный и востребованный стандарт.
• В последнее время набирает наибольшую популярность.
• QR20.
• Имеет вид полой оси с прижимами и диаметром в двадцать миллиметров.

Крепления дискового тормоза

Если конструкция переднего колеса оснащена дисковым тормозом, то для втулок разработаны две разновидности крепежа:

• Стандарт ISO. Крепёж производится при помощи шести болтов.
• Японский концерн Shimano разработал собственный стандарт шлицевого крепежа.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

Как снять каретку с велосипеда без съёмников

Начиная обслуживание кареточного механизма, сначала нужно выяснить, какие особенности есть у съёмника. Съёмник каретки подбирается с учётом строения кареточного механизма и его вида.

Чаще всего для корректной работы необходимо, чтобы производитель инструмента совпадал с производителем кареточного механизма.

Существуют также и универсальные съёмники, но случается, что они не подходят к отдельным кареткам.

Как же осуществить техническое обслуживание каретки, если под рукой нет съёмника или он не подходит к вашему кареточному механизму?

Существует способ, но прибегать к нему рекомендуется лишь в крайнем случае.

Для осуществления метода потребуются следующие инструменты:

• большой разводной ключ;
• зубило (отвёртка);
• молоток.

Действия:

1. Крепко обхватить кареточную чашку бо́льшим разводным ключом. Раскручивать её необходимо в сторону вращения педалей. Может произойти такое, что ключ не сможет удержать и открутить чашку.
2. Если чашка открутилась, нужно взять зубило, упереть его в шлицы кареточного механизма и сильно ударять молотком, до тех пор, пока каретка не сдвинется.

После проделанных манипуляций в дальнейшем пользоваться съёмником не получится. При следующих технических обслуживаниях каретку придётся высверливать или вовсе не снимать.

Новичку разобраться в ремонте каретки велосипеда может быть сложно.

Но если иметь сильное желание и по-хорошему изучить информацию, то можно научиться производить техническое обслуживание каретки и делать это самостоятельно – это позволит сэкономить на сервисном обслуживании, а также научит лучше понимать свой велосипед.

Чистка втулки.

Обратитесь опять к рисунку в самом начале статьи. Красным цветом обозначены компоненты, которые ни в коем случае нельзя снимать. При их повреждении придётся полностью заменить втулку на новую, так как они не подлежат ремонту. Даже если вам удастся их снять, то без деформации корпуса втулки или повреждения других компонентов вы уже не поставите их обратно. Лучше вообще не трогайте их.

На данном этапе втулка полностью разобрана — разбирать больше нечего. Чтобы избавиться от лишней смазки перед тем, как наносить новую смазку, теперь самое время обработать втулку средством для чистки тормозов. Если вы используете ту же самую смазку, что была во втулке, то этот шаг можно пропустить.

Постарайтесь обычной тряпкой вычистить как можно больше грязи.

Типы втулок

В мире огромное количество различных велосипедов и на каждый есть определенная втулка заднего колеса велосипеда. Все их можно разделить на группы по различным классифицирующим признакам.

Существуют втулки для скоростных велосипедов и для синглспидов. На скоростных есть либо резьба для трещотки, либо крепление для кассеты. Первый тип дешевле и используется на любительских бюджетных велосипедах. Кассетные же дороже не на много, зато надежнее.

Существуют так же и планетарные. Их устройство сложнее обычных и используется в основном на городских велосипедах.

Спортивные втулки имеют свободный ход. Т.е. на таких великах можно вхолостую крутить педали назад. На байках с ножным тормозом, свободного хода нет. При вращении педалей в обратном направлении срабатывает барабанный тормоз, установленный в заднем колесе.

Есть так же и фиксеры. Это велосипеды с одной скоростью, педали на которых могут крутиться в обоих направлениях. Получается, что на таких велосипедах можно ехать и назад, и вперед.

Для байков с дисковыми и ободными тормозами втулки тоже различны. Втулки, совместимые с дисковыми тормозами, оснащены креплениями для тормозных роторов. Для байков с ободной тормозной системой в этом нет необходимости и крепления отсутствуют.

Если в перспективе планируется замена ободных тормозов на дисковые, то лучше сразу ставить втулку для последних. Есть те, на которые роторы крепятся на болты, а есть с креплением «CenterLock»

«Не ешь желтый снег» — правило альпинистов

Сразу при разборке делаем дефектовку. Шарики складываем группами левой-правой стороны. Конусы тоже. Крайне желательно насыпать шарики с той же стороны, откуда вы их сняли. И закрутить теми же конусами. Потому что они уже друг под дружку притерлись.

Если вы увидели с какой-то из сторон (а может со всех сторон) желтые шарики — то не обнадеживайте себя тем, что они золотые, бронзовые, или, хотя бы, кадмированные Это говорит лишь об одном. С этой стороны под пыльник попала вода и они заржавели.  А если они заржавели, то, скорее всего, они зацепили и покоцали конуса. Как у меня:

Новые конуса продаются, стоят недорого. При возможности — лучше заменить. Иначе накроются шарики, а потом и втулка.

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Установка колеса

Колеса должны быть установлены надлежащим образом на раме велосипеда. Перекос может привести к проблемам сдвига и регулировки велосипеда. Если колесо закреплено ненадежно, то оно может отвалиться во время езды и травмировать велосипедиста.

Втулки твердых осей используют гайки на оси снаружи на накладке на раме. Гайка оси содержит шайбу, встроенную в неё, или отдельную шайбу. Если шайба имеет зубчики или накатку, то они соединяются с углублением для закрепления колеса. Смажьте резьбу на оси, когда колесо установлено на велосипеде.

Часто бывает проще установить переднее колесо, когда велосипед стоит на земле. При размещении велосипеда на земле ось должна быть полностью в накладке на раме.

1. Убедитесь, что рычаг механизма эксцентрики для закрепления осей колес находится в открытом положении, и что его тормозной механизм открыт.

2. Установите колесо в накладку на раме. Убедитесь в том, что втулка полностью установлена в раме или вилке.

На заднем колесе сначала поверните механизм переключения передач назад и поместите наименьшую шестеренку между верхней и нижней секциями цепи. Установите колесо между тормозными колодками, зацепив наименьшую шестеренку на цепи.

3. Затяните колесо :

• Механизм эксцентрика для закрепления осей колес: затяните ось так, чтобы рычаг встретил сопротивление на 90° от рамы или вилки.
• Прямая ось: двигайте ось на месте и поверните по часовой стрелке до упора.
• Твердая ось: затяните обе гайки на оси до упора.
• Рекомендуется использование динамометрического ключа. Тем не менее, если он недоступен, необходимо приложить усилие. Для 25 Нм применяется около 40 фунтов давления до конца 5 «ключа.

5. Повторно снимите механизм тормоза, если это применимо.

6. Убедитесь в том, что колесо находится в центре рамы или вилки. Ослабьте гайки на оси и, при необходимости, отрегулируйте центр колеса в раме и снова затяните.

7. Убедитесь в том, что обод тормозных колодок сосредоточен на колесе и регулируйте по мере необходимости.

Как отремонтировать переднюю втулку своими руками

Когда нужно ремонтировать втулку

Ремонт втулки переднего колеса велосипеда своими руками предполагает демонтаж конструкции и последовательную установку. Когда без ремонта не обойтись?

1. Если колесо, расположенное спереди, вращается хуже, чем раньше.
2. Ушли в прошлое быстрота и лёгкость передвижения.

Ремонтные работы подразумевают в том числе смазывание обоймы для подшипников, справиться с этим может даже новичок.

Как разобрать

Разборка передней втулки велосипеда своими руками выглядит следующим образом:

Поставьте транспортное средство перед собой в таком положении, чтобы вам было удобно ремонтировать конструкцию, желательно сверху «козла».
Если есть дисковые тормоза, отсоедините их.
Вооружившись двумя ключами, выкрутите втулку

Важно не потерять подшипники, которые сразу начнут выпадать из обоймы, соберите их и отложите в сторону. Даже при наличии сепаратора шарики всё равно могут выпасть, всё зависит от степени изношенности сепаратора.
Специалисты рекомендуют запомнить последовательность откручивания каждой детали, в этом же порядке позже предстоит сборка функционального компонента транспортного средства.
Осмотрите и оцените состояние чашки детали

Присутствие механических повреждений, сколов и царапин недопустимо, след от шариков в идеале должен быть ровным и гладким. Если повреждения есть, во время езды подшипник станет причиной появления настораживающего треска и заклинивания вращения переднего колеса, которое сложно игнорировать.

Передняя втулка велосипеда, ремонт которой можно осуществить своими руками, после разборки подразумевает тщательное протирание составляющих от пыли, а также смазывание чашки. В качестве смазочного вещества лучше использовать смазку, похожую на литол.

https://youtube.com/watch?v=CxZOfw9fSiA

Как правильно смазывать

Втулка передняя смазывается жирным толстым слоем смазочного состава, после чего сверху с одинаковым шагом распределяются шарики, в качестве удобной альтернативы можно поставить подшипник, где есть сепаратор. Шаг, который нужно выдержать между шариками, достигает 1–2 мм. Следите за тем, чтобы с двух сторон обоймы находилось равное число шариков.

Теперь приступайте к проверке состояния поверхности конуса, которым оснащена передняя втулка. На плоскости не должно быть видимых повреждений. Обильно смажьте конус и ось.

Установка передней втулки

Сборка детали

Если вы смогли разобрать втулку, то вы сумеете её и собрать — нужно всего лишь следовать обратному порядку вышеописанной инструкции

Помните важное правило: одну сторону детали делают неподвижной, затягивая гайку до упора. Далее, разместите ось так, чтобы передняя втулка была с ней соединена

Специалисты не рекомендуют переусердствовать с затягиванием конуса, это чревато тем, что колесо не будет вращаться. Слабое затягивание, в свою очередь, приводит к колебаниям звена в разные стороны.

Теперь можно поставить транспортное средство в обычное положение и окончательно отрегулировать его работу. Какие характеристики нужно проверить перед тем, как ездить на отремонтированном транспорте?

• Правильная разборка передней втулки велосипеда, смазка и сборка решают вопрос тяжёлого передвижения транспорта.
• Считается, что передняя втулка, обеспечивающая лёгкость езды велосипеда, также гарантирует отсутствие люфта.
• Тщательно обработанная смазкой втулка переднего колеса убирает причину появления во время движения велосипеда шумов, трения и треска.

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

• регулярная подтяжка корпуса;
• замена подшипниковых шариков;
• смазывание деталей внутри корпуса;
• регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

• хлыст;
• вороток с переходником;
• плоская отвертка;
• оправка для откручивания стопорной гайки;
• конусный ключ;
• накидной ключ на 17 мм;
• медицинский пинцет;
• заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
2. Снять кассету со звездочками.
3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
7. С левой стороны вытащить пыльник-уплотнитель.
8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

• ослабить ключом контргайку;
• проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
• затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

• снять стопорное кольцо;
• вынуть втулку;
• снять детали, которые находятся на стороне, противоположной звездочкам;
• внимательно осмотреть, проверить исправность;
• если какая-то поломана, заменить ее;
• поставить снятые части на место в обратном порядке;
• затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.
