Выбор и сборка задней втулки велосипеда своими руками

Первый этап смазки втулки.

После установки сердцевины кассетной втулки, нанесите немного смазки и заполните канал, в который устанавливаются подшипники. Постарайтесь хорошо смазать обойму, чтобы подшипники хорошо держались на своих местах, пока вы будете устанавливать оставшиеся компоненты. Смазка работает подобно клею, не позволяя подшипникам выпадать со своих посадочных мест. На данном этапе нужно использовать много смазки, так что не экономьте её. В дальнейшем вы сможете удалить её излишки.

На фотографии изображена банка самого лучшего смазывающего вещества, которую я когда-либо покупал. Она определённо стоит своих денег и времени, затраченного на её поиски.

Не забудьте установить внутрь оболочки храповое кольцо, хорошо смазав его перед этим. На данном этапе не стоит жалеть смазки.

Motor Vernor XC — промподшипники на втулку колеса велосипеда своими руками

Как поставить промподшипники на втулку колеса велосипеда Motor Vernor XC своими руками?

В этой статье расскажу, как я решил данную задачу. К замене насыпных шариков на промподшипники, меня подвигли постоянные проблемы с втулкой задней колеса. Так как знакомого токаря поблизости не оказалось — пришлось напрячь воображение, что бы максимально быстро и просто решить такую задачу. Надежность конструкции также должно быть определяющей в создаваемой конструкции, но проверить это качество можно только после продолжительного времени. Для реализации идеи мне потребовалось всего одна стандартная ось диаметром 10 мм с конусами, два промподшипника ( наружный диаметр — 28 мм, внутренний — 12 мм) и отрезок тонкостенной трубы наружным диаметром 30 мм.

И так начнем. Со втулки заднего колеса для начала были выпрессованы установленные чаши. Выходные кромки оказались немножко завальцованы во внутрь и пришлось хорошо поработать напильником, чтобы добиться ровной поверхности. Далее взял отрезок трубы и специальную заготовку из куска поршневого пальца диаметром 28 мм, один конец которого был обточен немного на конус.

Эти отрезком стал увеличивать диаметр трубы до 28 мм под подшипник.

После всех этих действий обрезал кусок трубы до нужной длины и обработал внешний диаметр на наждаке до 30 мм этой самодельной втулки (далее просто — СВ) с той стороны, что будет входить во втулку колеса, оставив небольшой буртик с внешней стороны.

Далее — подшипник вставил в СВ и всю конструкцию запрессовал во втулку колеса и легкими постукиваниями, добиваясь полной посадки СВ во втулку колеса.

Все тоже самое проделал с другой стороны колеса. Вставил ось,подготовленную способом описанным ниже, во втулку, законтрил и проверил легкость хода и биения колеса.

Все оказалось просто замечательно. Должен признаться, что при выявлении недостатков — СВ возможно придется делать заново. Из возможных неисправностей — отсутствие соосности гнезд подшипников (втулка обрабатывалась вручную и толщина может быть неоднородной), что может повлечь биение колеса.

Ось оставил ту же самую, что и стояла. Только пришлось немного модернизировать. Для этого конуса со стороны конусности обточил на наждаке до диаметра позволяющего вставлять в подшипник.

Сверхвысокая точность здесь не обязательна и она будет достаточной, если модернизированный конус свободно (без болтания) вставляется в подшипник.

Далее сборка производилась в обычном порядке. Видео можно посмотреть здесь:

Впереди сезон 2014… и время подтвердит или опровергнет мой вариант постановки промподшипников на втулку колеса велосипеда. Мое убеждение — все будет хорошо… ведь мой предыдущий вариант установки промподшипников на каретку (также сделанный «на коленках») отработал сезон 2013 без проблем (как это было сделано — смотрите здесь: http://valeraprivalov.ru/motor-vernor-xc-postavit-prompodshipniki-na-karetku/ ).

P.S. Декабрь 2014 год… За летний период с промподшипниками по моему методу были небольшие проблемы. Одна втулка оказалась чуть прослабленной и пришлось заменить на другую (делать надо более тщательно и точно). А также не выдержал один из промподшипников и развалился. С заменой особых сложностей не было, но скорее всего подшипники надо ставить 200 номер. Тогда втулка будет не нужна, а просто прогнать заход сверлом на 30 мм. За зимний сезон надо это воплотить в жизнь.

Летом 2015 года со стороны трещетки поставил подшипник диаметром 30мм (похоже 200 — потому что внутренний — 10мм) без втулки… ось оказалась чуть прослабленной (потому что модернизированный конус здесь уже пойдет) — пришлось в месте соприкосновения с подшипником обварить медью («натыкать» сварочным кабелем) и обточить до внутреннего диаметра подшипника… пока ходит…

Завершение сборки втулки.

Тем же методом смажьте подшипники и на стороне трещотки. Начните закручивать конусы в подшипники, чтобы установить начальную предварительную нагрузку. Сейчас самое время, чтобы проверить работу подшипников. С помощью незакреплённой на конусе контргайки закрутите подшипник по часовой стрелки (если смотреть со стороны трещотки). Затяните конус слегка, чтобы он оказывал лишь минимальное сопротивление вращению и его можно было легко открутить рукой. Если даже при применении грубой силы у вас не получается закрутить конус, то вам придётся купить новую втулку. Может наблюдаться небольшое сопротивление, но если в процессе закручивания конус просто заклинивает, то скорей всего подшипники полностью изношены и не подлежат ремонту.

Независимо от крутящего момента ни при каких обстоятельствах подшипники не должны закручиваться самостоятельно, даже при превышение приемлемых значений предварительной нагрузки. Если же это не так, то втулку придётся заменить.

Вставьте кассету (она устанавливается только одним способом) и затяните контргайку с усилием примерно 40 кг/см. В самой кассете может наблюдаться небольшой люфт, но так и должно быть. Так как контргайка имеет конструкцию, препятствующую самораскручиванию, то не нужно затягивать её слишком сильно, иначе потом вам будет очень сложной её открутить.

С помощью конусного ключа отрегулируйте конус до едва уловимого люфта. Дважды проверьте свободное вращение колеса и зазор между ободом и тормозными колодками. После настройки предварительной нагрузки зафиксируйте конус контргайкой. Дважды убедитесь, что всё сделали правильно — подшипники должны прокручиваться свободно без сильного трения и заклиниваний. Чем качественней вы установите подшипники, тем дольше они вам послужат.

Эксцентрики позволяют снимать и устанавливать колесо на велосипед без использования инструментов (по крайней мере это справедливо для переднего колеса). Не более того. Всегда затягивайте их как можно сильнее, но никогда не бейте по ним молотком.

Снова установите колесо на велосипед, начните вращать педали вперёд, а потом в обратную сторону, чтобы таким образом выдавить излишки смазки из втулки. Вытрите лишнюю смазку. В течении нескольких минут вся ненужная смазка должна вытечь. Всё, вы можете начинать кататься на велосипеде.

Возможно теперь, когда все инструменты у вас под рукой, самое время, чтобы обслужить и переднюю втулку. Разобрать и собрать переднюю втулку намного легче, чем заднюю.

Съёмник и ключ

Чтобы снять давно установленную трещотку, требуются немалые усилия. Она может прикипеть и заржаветь. В наличии должны быть специальные инструменты, которыми являются съёмник и большой разводной или гаечный ключ.

Съёмник — это шлицевый ключ для разборки или установки трещоточного механизма. Он откручивается против часовой стрелки с использованием гаечного или разводного ключа. Инструменты для трещотки и кассетного устройства похожи, но совершенно несовместимы, не путайте их.

Сначала снимается заднее колесо. Если трещотка давно не снималась и тяжело снять её со съёмником, то лучше использовать смазку WD-40. Смазывать лучше резьбу с внутренней стороны, под звёзды, и оставить на несколько часов.
Далее, откручиваются крепления на оси. Приготовьте заранее ветошь, чтобы вытереть от смазки ось и не пачкаться при выполнении ремонта.
Надевается съёмник на гайку. Закрепите его гайкой, если он болтается, а если не залазит, забейте молотком.
Колесо лучше расположить вертикально и опереть его в стену. Покрышку снимать не рекомендуется, чтобы не испортить обод, а также резина поможет при его удержании.
Разводным или гаечным ключом откручивается небольшими рывками съёмник. Держать ключ лучше вертикально и давить на него сверху. Крутим против часовой стрелки.
Вытаскиваем съёмник и саму систему со втулки.

При снятии может возникнуть проблема в нехватке усилий открутить прикипевший механизм. Решается эта задача удлинением инструмента. Это можно сделать с помощью небольшой трубки. Взять два болта размеров 6–8 см и подобрать к ним гайки. Один вставляется в отверстие съёмника, а второй — в отверстие в ручке разводного ключа. Зажимаем гайками. Между болтами вставляем трубку. Получается рычаг, с помощью которого гораздо легче можно сорвать прикипевшее устройство.

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

втулка;
обод;
спицы;
покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

- катаными (самый дешевый вариант);
- тянутыми (легкие, но более дорогие);
- плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

наличие свободного хода, отсутствие механизма торможения;
отсутствие свободного хода, наличие тормозного механизма;
наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.

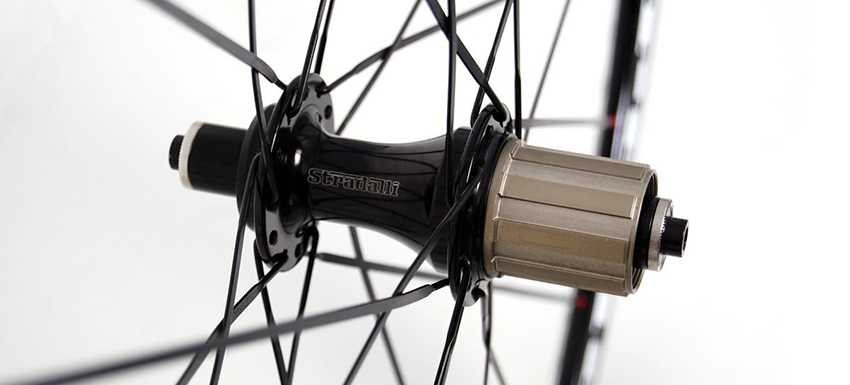

Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Причины поломок

Основные из них:

Недостаточный уровень обслуживания втулки или его отсутствие.
Разболтавшаяся втулка (люфт).
Некачественные детали втулки.
Износ.
Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их

Кроме того, существуют различные виды задних втулок.

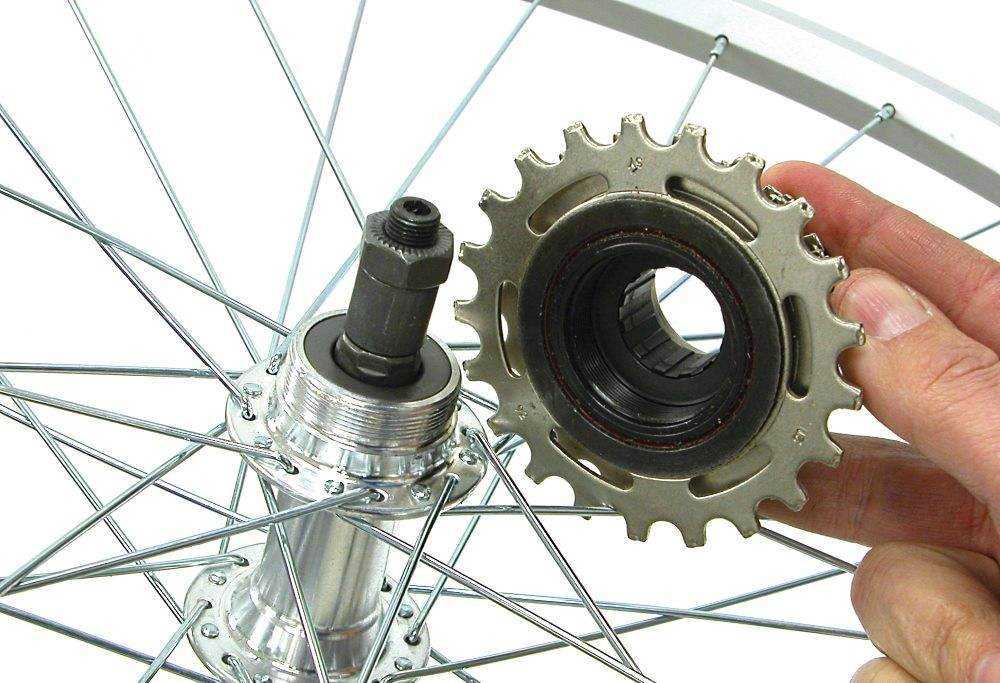

Как разобрать трещотку?

Чтобы произвести ремонт трещотки своими руками, понадобится молоток и кернер. Вместо кернера вам пригодится большой гвоздь или саморез. Разбирать устройство лучше на колесе, чтобы можно было его удержать.

Трещотка закручивается на колесе. В отверстие на гайке вставляется кернер, и путём поворачивания по часовой стрелке с помощью молотка разбирается механизм.
Звёзды снимаются с помощью съёмника и ключа. Внутри под гайкой находятся шарики. На колесе также находится вторая дорожка с шариками.
Чтобы шарики не рассыпались, необходимо подложить тряпку или коробку.
Откручивается самая маленькая звёздочка против часовой стрелки. Остальные просто снимаются.

Снятие трещетки с колеса

Теперь нужно посмотреть на состояние механизма, собачек и смазки. Наиболее часто изнашиваются собачки. Их можно заменить. Специально выпускается ремкомплект из собачек и колец. Обязательно помойте шарикоподшипники. Если шарики чёрного цвета и имеются частички потёртого металла, то сломались подшипники. Каждый необходимо осмотреть. Если на них появились вмятины, то рекомендуется заменить их.

Далее, собираем все части в обратном порядке. Конусную гайку необходимо затягивать с силой, а регулировать люфт для звёздочек относительно колеса следует наборными, тонкими кольцами.

Таким образом, выполнить ремонт механизма своими руками намного дешевле и не займёт много времени и сил. А выполнять такие действия необходимо регулярно, чтобы езда на велосипеде была приятной и безопасной.

Размер

Существуют различные стандарты втулок. Чем диаметр этой детали больше, тем выше надежность. В горниках и кроссовых байков используют втулки, диаметр которых находится в пределах 9-10 мм, для более экстремального велосипеда – 14-15 мм.

Есть и экзотические варианты — втулка Novatec D882SB-SS 36H QR10, например. Длина ее оси изменяется при помощи переходников.

Промышленные подшипники изготавливают неразборными. Их плюс в длительной эксплуатации и возможности замены подшипника целиком, без замены всей детали.

Втулка заднего колеса на велосипедах – наиболее дорогостоящая деталь. Новички замену ее воспринимают как «страшный сон». А из строя она выходит намного раньше передней, поскольку на нее приходится наибольшая нагрузка при езде.

Правильный выбор задней втулки для своего велосипеда, на что следует обращать внимание

Задняя втулка, прежде всего, является в любом велосипеде функциональным и достаточно серьезным элементом. Именно благодаря этой детали обеспечивается эффективность вело, отвечает за его накат, значительно увеличивая КПД всего механизма. Она по праву считается одним из наиболее дорогих агрегатов велосипеда. Это утверждение верно, как для обычного прогулочного велосипеда, так и для современного и стильного горного байка.

Модификаций таких втулок в данный момент существует достаточное количество

Поэтому при их выборе крайне важно обращать свое внимание на надежность, востребованность и прочность материалов, из которых она изготовлена. Кроме того, немаловажную роль играет также и область, место использования той или иной втулки. Поэтому при выборе велотранспорта важно представлять себе, в какой местности он будет ездить, и какова будет конечная роль его эксплуатации (тренировки, прогулки, соревнования и т.д.)

Поэтому при выборе велотранспорта важно представлять себе, в какой местности он будет ездить, и какова будет конечная роль его эксплуатации (тренировки, прогулки, соревнования и т.д.)

Также в зависимости от нагрузок и ряда других причин могут подбираться втулки, которые имеют конструктивные особенности и определенные размеры. Так, в частности, втулки внедорожных и горных велосипедов помимо сальников на конусах зачастую имеют пыльники, обеспечивающие в полной мере защиту от грязи. Однако такая защита не может быть использована на шоссейных, гоночных вело вследствие уменьшения ими легкости хода и увеличении веса. А, например, велотранспорт, который оснащен дисковыми тормозами, будет иметь специальные втулки, к фланцам которых прикрепляются диски тормозные.

Таким образом, подходить к приобретению велотраснпорта нужно осознанно, помня, что задняя втулка играет существенную роль в движении и в особенностях нагрузок на нее.

Чем отличается трещотка от кассеты

Трещотка – храповой механизм с резьбовым или шлицевым креплением на втулку. Храповик располагается снаружи, а звездочки установлены целиком. Это означает, что трещотка ставится «на раз» – при износе, скажем, мелких звездочек заменить только изношенную часть не получится – меняется сразу все.

Такой тип узла был широко распространен в прошлом столетии, а сейчас его можно встретить на бюджетном скоростном велосипеде. В ряд недостатков трещотки входят такие вещи:

небольшое количество звезд – от 5 до 7 скоростей;
невысокий ходовой ресурс;
на более выносливые продукты стоимость будет в разы больше.

Хотя, конечно, ремонт, а точнее, неремонтопригодность, является главным недостатком. Большинство трещоток имеет резьбовое крепление. Неприятной особенностью такого крепления является заедание. Это выглядит так: после определенного пробега она закрутится на втулке так, что ее потом проблематично будет разобрать.

Трещотки и кассеты различаются и по креплению, и по съемникам

Теперь о кассетах. По сути, это та же самая трещотка, только храповик спрятан внутрь барабана. Устанавливается только на шлицы, из-за чего порой проблематично перейти с трещотки (если не стоял тот редкий шлицевой экземпляр). В сравнении со своими «собратьями» кассетный барабанный механизм имеет ряд преимуществ:

больше звездочек – от 9 до 11 на современных моделях;
система весит меньше, а значит, и велосипед в целом тоже;
сопротивление качение заметно меньше, чем у трещотки;
кассету легче снять;
больше пробег;
можно менять звездочки по отдельности.

Последний плюс, разумеется, самый значимый, и подчеркнем его еще раз: менять систему полностью или же только одну-две звезды – огромная разница! Ну а недостаток всего один – выше изначальная стоимость. Впрочем, это опять же перечеркивает то самое преимущество – возможность отремонтировать, а не покупать новую. Стоит ли делать выбор в пользу кассеты? Однозначно, да!

Когда необходим ремонт втулки

Вряд ли кому-то взбредет в голову просто так взять и снять колесо. Разве только человеку, который специализируется на разборке велосипедов. Во всех остальных случаях должна быть причина, поскольку в исправный механизм лишний раз лучше не соваться. Признаком неисправности непосредственно втулки могут служить следующие проявления:

Во время движения велосипеда заметен люфт колеса.
В некоторых случаях слышен характерный хруст, что указывает на изношенные подшипники.
Шаткость корпуса втулки и издание им грохота при езде.
Ухудшение накатной динамики.

Расшатанность и прокручивание корпуса втулки заднего колеса велосипеда, по сути, не является особой проблемой. В этом случае достаточно подтянуть крепежные элементы. Однако не стоит переусердствовать (что иногда бывает), так как если гайки затянуть слишком туго, колесу будет существенно труднее вращаться. Неисправность подшипников легко определяется по ухудшению степени наката и посторонним звукам. Иногда это может говорить о недостатке смазки или полном ее отсутствии.

Устройство

Оно состоит из следующих компонент:

втулка;
обод;
спицы;
покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Обод

Спицы

В зависимости от процесса производства спицы могут быть:

- катаными (самый дешевый вариант);
- тянутыми (легкие, но более дорогие);
- плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Втулка

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

наличие свободного хода, отсутствие механизма торможения;
отсутствие свободного хода, наличие тормозного механизма;
наличие свободного хода и механизма торможения.

Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

Достоинства промподшипников

Длительный срок службы. Рабочие поверхности и шарики промышленных подшипников обычно закрываются пыльниками из пластика или металла, что обеспечивает им высокую степень защиты от грязи и воды. Такие изделия изнашиваются медленнее и обеспечивают хороший накат в течение всего периода эксплуатации.
Не требуют регулярного облуживания. Промышленным подшипникам не требуется регулировка, чистка и смазка, т.к. расположение шариков и количество смазки остается постоянным. Поэтому о них можно попросту просто забыть практически до полного износа. Однако это не означает, что велосипеду и его подшипникам не требуется периодический технический осмотр на наличие люфта и постороннего «хруста».
Простота замены. В случае необходимости заменить насыпной подшипник скорее всего потребуется приобрести новую втулку и переспицевать колесо, т.к. неисправный узел обычно сильно разбивает посадочное место. Промышленные подшипники, даже если они сильно изношены, не приводят к возникновению таких проблем, при этом их весьма легко заменить, однако могут потребоваться специальные инструменты для извлечения и запрессовки.
Универсальность применения. Промышленные подшипники являются наиболее универсальными и могут использоваться для любых типов езды – как в неспешном парковом катании, так и в агрессивных видах спорта (эндуро, даунхилл и пр.), легко выдерживая большие нагрузки. Однако необходимо иметь ввиду, что экстремальный стиль требует пристального внимания к прочности узлов велосипеда. Недорогие подшипники малоизвестных фирм, как правило, изготавливаются из дешевых материалов и не могут похвастаться высокими прочностными характеристиками.
Отлично подходят для длительных заездов. Любой подшипник во время своей работы неизбежно нагревается, что приводит к температурному расширению металлов, изменению геометрии рабочих шариков и направляющих. В таких условиях при езде на значительные расстояния (более 50 километров) насыпные подшипники иногда заклинивает, что может привести к аварии и падению велосипедиста, а в крайнем случае – неремонтопригодной поломке и самого велосипеда. Нагрев промышленных подшипников за счет очень высокой точности сборки и подгонке деталей минимален, поэтому их конструкция практически сводит к нулю вероятность заклинивания.

Виды велосипедных подшипников

Выделяют довольно большое количество различных видов велосипедных подшипников, по типу конструкции выделяют варианты исполнения качения и скольжения.

Подшипники качения

Устройство качения характеризуется следующими особенностями:

Конструкция представлена сочетанием двух сопряженных элементов, которые имеют канавки.
В созданные канавки вставляются стальные шарики. За счет их равномерного распределения снижается степень трения. Поэтому конструкция служит на протяжении длительного периода.
Фиксация шариков обеспечивается сепараторами. Они представлены специальными перегородками из металла, которые могут выдержать существенную нагрузку.

Подобный вариант исполнения применятся при создании подвижных узлов, которые должны выдерживать высокую нагрузку. Примером можно назвать втулки, каретки и рулевые колонки.

К достоинствам можно отнести следующее:

Есть возможность провести регулировку в полевых условиях.
Провести монтаж и демонтаж можно самостоятельно, для этого не требуется большой набор инструментов.
Некоторые конструкции разборные, элементы можно менять по-отдельности.

Существенным недостатком можно назвать то, что деталь имеет открытую часть, в которую может попадать грязь и посторонние элементы.

Подшипники скольжения

Детали скольжения представлены деталями без шариков, что существенно повышает надежность изделия.

Конструктивные особенности этого варианта исполнения следующие:

Деталь представлена двумя элементами, которые вращаются относительно друг друга по касательной.
В большинстве случаев при изготовлении применяется бронза. В последнее время стали применять различные сплавы с низким коэффициентом трения.

Подшипник скольжения в сравнении с вариантом исполнения качения менее подвержен истиранию. Однако при сильном износе появляется зазор, который становится причиной появления люфта. При этом конструкция не может быть восстановлена, она заменяется полностью.

Насыпные подшипники

Насыпные изделия относятся к группе деталей открытого типа.

Особенностями можно назвать следующее:

Основная часть представлена чашкой, которая имеет желоб.
По желобу распределены шарики, фиксация которых проводится при помощи конусной гайки.
Особенностью можно назвать то, что корпус монтируется непосредственно в само изделие.

Эти особенности определяют то, что подобное изделие может прослужить в течение длительного периода.

Промышленные подшипники

Представлены деталями, которые полностью вставляются в деталь. Использование герметичного корпуса снижает вероятность попадания пыли и грязи внутрь конструкции, за счет чего увеличивается эксплуатационный срок.

Керамические и керамико-металлические подшипники

В отдельную группу следует отнести керамические и керамико-металлические изделия:

При их изготовлении применяются материалы, которые характеризуются повышенной устойчивостью к коррозии и износу.
Кроме этого, деталь выдерживает воздействие высокой температуры.
Подобные детали устанавливаются исключительно на дорогих велосипедах, однако они характеризуются повышенной хрупкостью.

Подготовка оси втулки.

Необходимо отрегулировать предварительную нагрузку на подшипник. Если помещенный в трещотку конус будет плохо зафиксирован контргайкой, то вы никогда не сможете правильно настроить нагрузку. Чтобы облегчить регулировку сейчас и в будущем, я бы посоветовал заблокировать ось с одной стороны. Так как с этой стороны находится трансмиссия и если у вас переключатель скоростей устанавливается не на дропауты, а на переходник, то очень сложно обеспечить достаточную нагрузку. Если ось крепится с помощью болтов, то просто постарайтесь её максимально отцентрировать.

При затягивании контргайки я крепко удерживал конус пассатижами. Таким методом затянуть контргайку со стороны трещотки оказалось не сложнее, чем обычную головку болта. Можно сделать так, чтобы одна из контргаек была затянута сильнее и её можно было использовать в качестве временного компонента самой оси. Желательно, чтобы первой откручивалась контргайка на противоположной от трещотки стороне.

Ремонт втулки заднего колеса. Пошаговая инструкция

Проверяем рабочее место. Очищаем рабочее место от лишних инструментов, вещей, которые Вам не пригодятся.
Снимаем стопорное кольцо.
Снимаем ось втулки. Сначала снимаем все детали, которые находятся на противоположной стороне от звездочек.

Чаще всего ремонт втулки заднего колеса необходим либо при люфте, либо при перетяжке конуса. Итак, пошаговая инструкция:

Проверяем рабочее место. Очищаем рабочее место от лишних инструментов, вещей, которые Вам не пригодятся.
Послабляем контргайку при помощи ключа.
Послабляем или затягиваем конусную гайку.
Затягиваем контргайку на место.

Если же причиной поломки стала неисправность или поломка какой-либо детали, то следует просто заменить ее, используя такие рекомендации:

После проверки рабочего места снимаем стопорное кольцо.
Снимаем ось втулки. Сначала снимаем все детали, которые находятся на противоположной стороне от звездочек.
Проверяем детали на неисправность.
Заменяем поломанную деталь.
Устанавливаем все детали на место, затягиваем конусные гайки и контргайку.

Заключение

Односкоростные велосипедные втулки, имеющие опции ножного тормоза, требуют особого ухода. Специфика механизмов такова, что в большинстве случаев их устанавливают на детские модели. При этом неправильно подобранный смазочный состав способствует тугому педалированию и возникновению проблем с накатом. Все описанные минусы могут привести к отказу ребенка кататься на велосипеде. Для того чтобы избежать неприятной ситуации следует следить за состоянием смазки и подбирать для работы с механизмом только качественные составы

При осуществлении технического обслуживания обращайте внимание и на силу завинчивания конусной контргайки. Правильно подобранное положение элементов будет способствовать сохранению хороших ездовых показателей модели
