Простой велосипедный прицеп из бросовых материалов (без сварки)

Велосипедная люлька на дорогах: правила безопасности передвижения

С дополнительным грузом байк становится более опасным как для самого водителя, так и для других участников дорожного движения. Выходя с прицепом на дорогу, велосипедист должен удостовериться:

• в исправности всех креплений в прицепе;
• в надежности соединений труб дышла друг с другом и с велосипедом;
• в безопасном расположении груза.

Разрешенные габариты перевозимого груза в ширину – не более 0,5 м в каждую сторону. На прицеп желательно прикрутить светоотражающий элемент, если он самодельный.

Так или иначе, дополнительная тележка сзади ухудшает управляемость велосипедом, особенно на крутых поворотах. Общая скорость передвижения с прицепом должна быть ниже той, которой велосипедист придерживается обычно. Иными словами, велосипед превращается в тихоходное транспортное средство.

Велосипед и катящийся за ним прицеп могут стать нешуточной приманкой для собак. Все велосипедисты не понаслышке знают об их неравнодушии к двухколесному транспорту, а представьте, если они увидят четыре таких колеса? Нападение животных на велосипед отвлекает от управления, а может обернуться несчастным случаем. Помня об этом, выбираем безопасный маршрут. Неплохо иметь при себе защиту – электрошокер или перцовый баллончик.

Велосипедный прицеп – незаменимый помощник деловым велосипедистам, предпочитающих самостоятельно справляться с трудностями перевозки вещей. Он отлично послужит и для поездок на дачу, а также на участке. Более того, прицеп отдельно от велика можно применять в качестве тачки. Загорелись идеей приобретения велоприцепа? Тогда скорее в магазин или в мастерскую, чтобы сделать его самостоятельно.

Несмотря на рост популярности, велосипед до сих пор воспринимается как снаряд для занятий спортом или забава для детей и подростков. Но это в корне неверно, так как он способен выполнять многие функции, которые обычно возлагаются на автомобили. Велосипед в качестве дешёвого городского транспорта набирает обороты, а вот грузовые модели на дорогах бывшего СССР увидишь нечасто. Видимо, виновата в этом инерция мышления. Но в других странах специальный байк, перевозящий пассажиров или товары, вовсе не редкость, а обыденное явление. Существует большое количество различных грузовых аппаратов, конструкция которых адаптирована именно к этим целям, однако их применение оправдано далеко не всегда. Во многих случаях гораздо проще использовать специальный прицеп или тележку для велосипеда.

Преимущества и недостатки велосипедных прицепов

Карго-байки прекрасно справляются со своей задачей. Они бывают двух- и трёхколёсные, способны перевозить весьма значительный вес и нетребовательны в обслуживании. Однако их основной недостаток – отсутствие универсальности. На них не отправишься на прогулку или в магазин. Для этих целей вам придётся купить ещё один велосипед. Кроме того, они занимают слишком много места.

Зато тележка для велосипеда – совсем другое дело. Если нужно что-то перевезти, она в считаные минуты прикрепляется к обычному велику, и можно отправляться в путь. После того как задача выполнена, тележка так же легко отсоединяется, а вы на своём байке вольны ехать куда захотите. Поэтому используются в основном в коммерческих целях, а в быту гораздо практичнее и целесообразнее велоприцеп.

Тележки для велосипедов имеют ряд других преимуществ. В первую очередь, это многофункциональность. Существуют модели прицепов, которые путём несложных манипуляций из грузовой платформы превращаются в обычную ручную тележку или даже садовую тачку. В некоторые из таких приспособлений легко устанавливаются пассажирские сиденья, и в итоге вы получаете своеобразную рикшу. Другим преимуществом являются небольшие габариты. Кроме того, тележка для велосипеда может быть складной, что облегчает её хранение и перевозку. Ещё один плюс – простота эксплуатации, так как основой прицепа, как правило, являются обычные велосипедные колёса. Ремонтопригодность несущих элементов конструкции также очень высока.

В то же время велосипедные прицепы не лишены некоторых недостатков. По сравнению со специальными карго-байками они обладают существенно меньшей грузоподъёмностью и вместительностью. Если для велогрузовика 150 кг далеко не предел, то большинство тележек рассчитаны максимум на 50–60 кг.

Во время движения прицеп может вилять из стороны в сторону, на поворотах его довольно сильно заносит, а маневренность велосипеда значительно ухудшается. Определённые ограничения накладываются и на тип байка, который выступает в качестве тягача. Если у вас шоссейник, то можете сразу отбросить мысль о перевозке грузов. Вам понадобится что-то более мощное, с прочной рамой и толстыми колёсами – сити-байк, гибрид или горный. Кроме того, при езде тележка находится сзади, вне поля вашего зрения, и вы не можете видеть, что происходит с грузом или пассажирами.

Обзор моделей прицепов для велосипеда

Если в случае с перевозкой на машине прицеп для транспортировки великов использовать не обязательно, поскольку существуют специальные велокрепления на фаркоп, а также на заднюю дверь или более распространенный вариант на крышу, то для того, чтобы тянуть какой-то груз за самим велосипедом, без тележки не обойтись.

Велоприцепы служат для транспортировки тяжелых, но компактных грузов. Вес во многом зависит от того, сколько взрослый человек будет в состоянии осилить. Потому к таким конструкциям предъявляются повышенные требования в плане прочности и надежности.

Параллельно тележка для велосипеда должна получиться маневренной и легкой. И еще не забывайте о возможности быстрого ремонта в случае поломки. Это заставляет делать подобные прицепы конструктивно простыми и понятными для любого человека.

Велоприцепы могут применяться для каких-то вещей, для собак, порой даже для детей с целью развлечения или спокойной поездки по парку. В этом случае конструкция обязана быть устойчивой и оснащенной ремнями безопасности.

В некоторых городах встречается даже аренда подобных прицепов. Причем цена вполне приемлемая, и позволяет ощутить все преимущества велоприцепа. Точно знаю, такая услуга есть в Москве и в Украине. Если вы знаете еще прицепы, оставляйте отзывы.

Грузовые велоприцепы могут быть в виде цельной или сборной конструкции, для которой дополнительно предусмотрено оснащение в виде чехла, каких-то сеток, ремней безопасности, решеток для животных и пр. Движение осуществляется относительно оси самого велосипеда.

Это дает возможность создать безопасные и надежные условия передвижения даже по не самым качественным дорогам и при максимальной загрузке конструкции. Чаще всего используется боковой или двухсторонний способ фиксации.

Если говорить о грузоподъемности, то в основном они рассчитаны на вес до 50 килограмм. Есть модели от Thule и других известных брендов, где этот параметр достигает 70 и 90 килограмм.

Как сделать прицеп для велосипеда своими руками? Инструкция

Более двух веков велосипед считается уникальным изобретением человека. Для увеличения его функциональных возможностей возникла необходимость использовать дополнительные конструкции. Одной из них является прицеп для велосипеда. Это устройство позволяет увеличить грузоподъемность байка.

Полезные качества прицепа

Одним из преимуществ велоприцепов является количественное и весовое увеличение перевозимого велосипедом груза. К тому же это не причиняет никаких повреждений при движении, так как вся нагрузка сосредоточена на прицепе. Также многие приспособились перевозить в них детей. Для этого прицепы оборудуются специальными сидениями. К тому же стало возможно перевозить крупные грузы на велосипеде.

Специально разработанный велоприцеп с одним колесом способен разместить весь груз владельца, при этом дает возможность передвигаться по узким тропинкам и спокойно ездить по неровным дорогам.

Прицеп, предназначенный для перевозки детей более требовательный, чем грузовой. Он должен иметь более жесткую конструкцию, также в обязательном порядке он должен оборудоваться ремнями безопасности и амортизаторами. Об этом не стоит забывать при создании прицепа своими руками. Заводское приспособление для перевозки детей в обязательном порядке проходит краш-тест, похожий на автомобильный.

Разновидности прицепов

Самыми распространенными прицепами являются двухколесные, которые могут использоваться для перевозки грузов и детей. Модели с одним колесом больше напоминают тандем с гибкой сцепкой. По сути он является еще одним местом с независимым цепным приводом. На прямых участках дороги такой прицеп идет отлично, но на поворотах колесо перестает катиться.

Самая не популярная модель представляет собой прицеп прикрепленный впереди велосипеда. Получается так, что его постоянно необходимо толкать, плюс к этому управлять таким устройством значительно сложнее.

Как изготовить прицеп для велосипеда своими руками

В теплое время года многие жители города пересаживаются с общественного транспорта на легкий в управлении велосипед. Чтобы прилучить к прогулками на воздухе детей, некоторые используют детский прицеп. Такие конструкции довольно недешевые, поэтому велосипедисты с руками изготавливают их самостоятельно, придавая им желаемый вид. Существует один очень легкий способ сборки прицепа для байка.

Материалы

Сборка велоприцепа

Подготовив весь необходимый материл, следует начинать сборку прицепа. Основным элементом конструкции является рама, поэтому требуется создать его схематический чертеж. Он будет служить шаблоном для изгибания труб. Для этого необходимо раздобыть большой лист бумаги, на котором нужно будет нарисовать форму рамы. Самым оптимальным вариантом является овал. Опираясь на чертеж необходимо согнуть трубы.

Для создания днища прицепа понадобится одна труба. Вторую необходимо выгнуть для создания спинки. Затем нужно их сварить между собой. Также следует разу припаять втулки для крепления колес. После этого моно их установить.

Если прицеп будет использоваться для перевозки детей, тогда необходимо предусмотреть крепление колес через амортизаторы. Также нужно установить кресла и ремни безопасности.

Стыковка с велосипедом

Прицеп следует оснастить трубкой, которая будет выполнять роль крепления его к велосипеду. Также нужно разработать механизм, который будет соединять их между собой, называемый дышло. Для его изготовления понадобятся пластины из металла и труба даиметром 25 мм. Трубе необходимо придать форму буквы «Г», а на месте сгиба приварить пластины, между которыми вставляется болт. Он будет выполнять роль хомута.

Это самая простая схема сборки прицепа для велосипеда своими руками. Такая конструкция отлично подойдет для путешествий й вей семьей и транспортировки любых небольших грузов.

Использование прицепа

Эксплуатация прицепа не представляет особых сложностей. При езде по ровной поверхности не чувствуется дополнительный груз сзади. Он не влияет на управление и поворачиваемость велосипеда

Важно помнить, что прицеп значительно шире и требует большего пространства для проезда и разворота

Также следует обратить внимание, что при съезде с горок, прицеп добавляет скорость велосипеду, но этого можно избежать притормаживая на всем спуске

Велоприцеп идеально подходит для движения по асфальтным дорогам и твердым покрытиям. Также с ним можно спокойно ездить по неровным дорогам, не опасаясь его опрокидывания. Неудобство предоставляют очень высокие препятствия в виде бревен или заборов. Также затруднен проезд по узким дорожкам, так как прицеп цепляется за все подряд. Но в любом случае это хороший помощник велосипедисту. Главное продумывать маршрут заранее.

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.

Основные разновидности конструкций

Одноосные модели представляют собой тачку, которая крепиться к задней части велосипеда. Как показывает практика, устойчивость велоприцепов подобной конструкции не так высока по сравнению с самим велосипедом, поэтому при совершении резкого маневра он может попросту перевернутся. Устройство подобной конструкции отлично подойдет для транспортировки негабаритных, легких грузов на короткие дистанции. Если вы являетесь дачником или вам просто периодически необходимо перевести какой-нибудь груз, тогда приобретение такого велоприцепа станет отличным вариантом. Но можно сделать велосипедный прицеп своими руками, который способен перевозить и крупногабаритные грузы, используя при его создании специальные чертежи.

Двуосные модели способны транспортировать более тяжелые грузы по сравнению с одноосными. Такая конструкция более устойчива, и даже при совершении резкого маневра он редко виляет со стороны в сторону. Единственным недостатком является тот факт, что, перевозя слишком тяжелый груз велоприцеп может потянуть велосипед в сторону, поэтому во время вождения нужно быть максимально осторожным. Такие модели выглядят намного солиднее, а его рабочая платформа может быть намного больше.

Самыми часто встречаемыми моделями являются двухколесные универсальные велоприцепы, которые способны перевозить грузы средней тяжести. Они используются для транспортировки урожая, бытового мусора, разнообразных строительных материалов, мелкой бытовой техники и т. п. Как правило, максимально допустимый вес составляет 100 кг, но благодаря прочной и неприхотливой конструкции можно перевозить еще более тяжелые грузы, но для этого необходим велосипед с возможностью переключения передач. Специалисты не советуют использовать в качестве тягача шоссейные велосипеды, так как их предназначение заключается в совсем другом.

Главное – это соблюдать определенные правила во время перевозки грузов. Габариты перевозимого груза ни в коем случае не должны выступать за борта конструкции велоприцепа.

Не все велосипеды имеют специальные крепления для установки детских кресел, поэтому изобрели специальные велоколяски для перевозки одного ли нескольких детей. Такие устройства также можно сделать самостоятельно, но во время работы особое внима6ние следует уделять безопасности.

Особенности детских велоколясок заключаются в следующем:

• Конструкция детской велоколяски должна обладать высокой устойчивостью;
• Обязательное наличие крыши, защищающей от солнечных лучей и атмосферных осадков.
• Наличие боковых защит, во избежание выпадения во время движения;
• Увеличенное свободное пространство.

Помимо крытых моделей на рынке представлены и открытые аналоги, предназначенные для детей постарше.

Грузовой прицеп своими руками

Конструкция грузового прицепа достаточно проста и лаконична. Как правило, это короб из МДФ или фанеры, в который ничего кроме бортов выбранной высоты не монтируется.

Если вы решили все-таки создать грузовой прицеп своими руками, то для начала нужно подготовить материалы и создать чертежи. Благо сегодня в сети Интернет можно найти массу чертежей велоприцепов разного размера и конфигурации, и чтобы получилось устройство, достаточно следовать рекомендациям и тщательно подбирать размеры.

Выбирая материал для рамы, лучше отдавать предпочтение более легкому и прочному варианту — алюминий или титан, благодаря которым достигается максимальная жесткость всей конструкции. Для изготовления дна прицепа можно выбрать МДФ или толстую фанеру, но лучшим вариантом для дна грузового велоприцепа является прочная корзина.

Для соединения прицепа с велосипедом используется металлическая трубка, на конце которой имеется специальная конструкция – дышло.

Предлагаем ознакомиться с видео, как сделать велоприцеп своими руками:

Основные типы велоприцепов

Одноколесные и двухколесные. Первый вариант – это, по сути, тачка, зацепленная на раму. Обладает невысокой устойчивостью, в отличие от своего «тягача»: у него-то два колеса, а у прицепа одно. Хорошо подойдет для перевозки малогабаритных и легких грузов, в противном случае ухудшится маневренность велосипеда. Туристические модели с одним колесом могут выдерживать и больший вес.

Двухколесный велоприцеп предназначен для вещей потяжелее, чем одноколесный. Он не виляет в стороны, однако на поворотах его может заносить. Сама конструкция выглядит солидно, да площадь днища телеги больше.

Стандартные велосипедные прицепы с двумя колесами используются для небольших и средних весов и называются универсальными. Отлично помогут в перевозке урожая с дачи, сельскохозяйственного мусора с участка, крупногабаритных, но нетяжелых предметов в черте города и за ним.

Делаем платформу

Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.

Примерная схема работы

Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, туристические походы) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.

Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.

Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.

Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.

Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.

Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. При создании такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.

Стоимость велосипедных багажников высока, и не каждый велосипедист сможет выложить за такой апгрейд около тысячи рублей или даже больше. Да и зачем так тратиться, если можно сделать багажник на велосипед своими руками.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Как сделать велосипед из дерева своими руками. Рама из дерева не только стильный, но и практичный элемент велосипеда. Создаём прочную деревянную конструкцию.

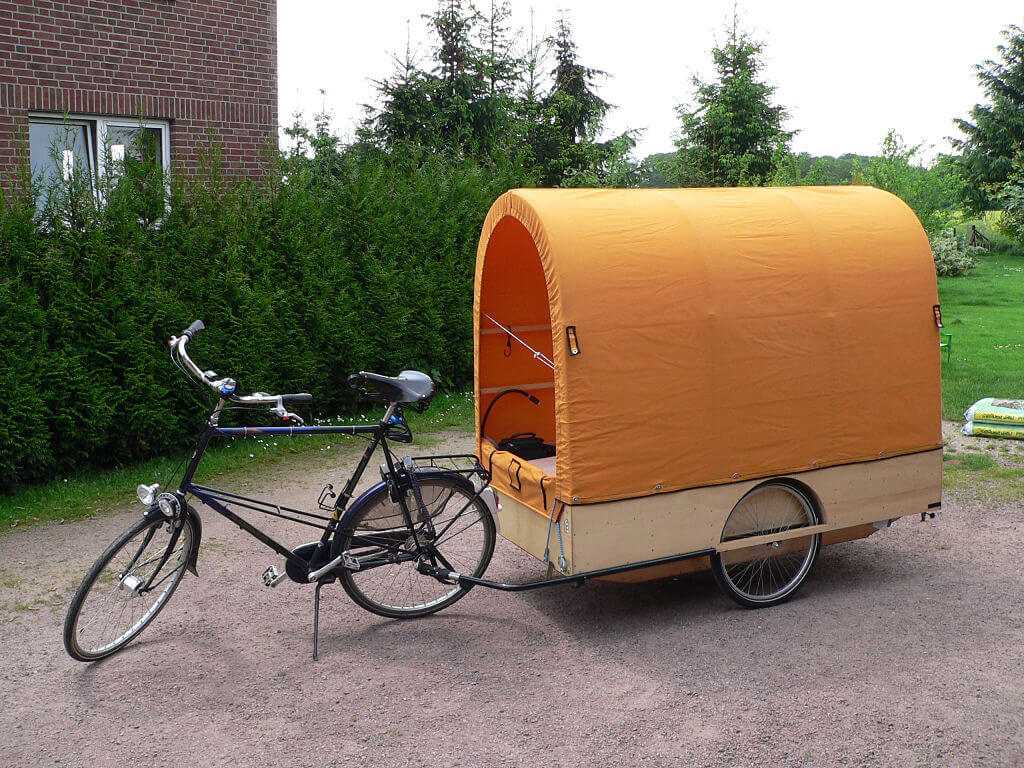

Деревянный велоприцеп

Тележка из дерева легко выдерживает до 20 килограмм веса. При правильной сборке она обладает довольно большой прочностью. Для ее изготовления нам понадобятся:

• 10-дюймовые колеса.
• Фанера размером 120 на 120 см.
• Пластик или тонкая доска.
• Стальная труба с квадратным сечением.
• Шпаклевка.
• Дрель.
• Толстые доски.
• Крепежи.
• Отвертка.
• Клей.
• Циркулярная пила.
• Краска для деревянной поверхности.
• Трубы ПВХ.
• Другие мелкие инструменты и приспособления.

Алгоритм работы

Днище и боковые панели прицепа можно изготовить из фанеры. Элементы скрепляются между собой шурупами. Для монтажа следует заранее просверлить отверстия подходящего диаметра. Поверхность грунтуется белой краской.

Далее следует собрать сам каркас

Важно обращать внимание на правильность монтажа. Верхнюю и нижнюю части следует укрепить брусками

Далее делается монтаж крыши. Она изготавливается из гибкого материала. Вырезать элемент следует острым ножом.

Теперь важно изготовить саму ось тележки. На днище тележки в месте размещения оси делается отметка

Колеса закрепляются на оси хомутами.

В прицепе можно предусмотреть наличие дверей. Элементы изготавливаются из пластика.

Пошаговая инструкция сборки

При изготовлении тележки для мотоблока самостоятельно желательно осуществлять сборку элементов прицепа в определенной последовательности.

Сборка рамы

Для создания каркаса телеги обычно используют профильную трубу с подходящими размерами (можно использовать стальную трубу круглого сечения):

1. Разрезать профильную трубу квадратного сечения по размерам согласно чертежу. Количество и параметры элементов подбираются в зависимости от предполагаемых размеров и грузоподъемности прицепа.
2. С помощью сварочного аппарата изготовить прямоугольную раму из продольных и поперечных заготовок. Внутри нее предусмотреть вставку нескольких поперечных проставок для увеличения надежности дна кузова.

Установка оси

Ходовая часть является самой важной частью конструкции прицепа

1. На концах оси установить ступицы колес и проваривать. Длина выбирается так, чтобы колеса не выступали за габариты кузова.
2. Ось со ступицами на концах прочно приварить к раме.
3. Установить колеса.

Кузов прицепа

Для обшивки бортов можно использовать листовой металл, профнастил, фанеру или деревянные доски.

1. Вырезать элементы борта прицепа согласно чертежу и соединить их помощью сварочного аппарата (4 шт. высотой 30-50 см). Прикрепить их к основе кузова (с помощью сварки).
2. Борта обшить стальными листами (можно приварить или прикрепить с помощью болтов). Для облегчения конструкции рекомендуется использовать профилированный стальной лист, толщиной 1,5 мм.
3. Дно выложить оцинкованными листами и аккуратно привариварить по всему периметру.
4. На задний борт приварить дверные петли и установить на раму. Это позволит откидывать его при выгрузке (при необходимости можно сделать откидными и боковины).
5. Установить конструкцию, позволяющую зафиксировать откидной борт. Надежные запоры можно изготовить из стальной полосы, железного прута и патрубка. А можно из обычного шпингалета.

Сцепка и сиденье

Прицеп соединяется с мотоблоком посредством специальной сцепки. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока.

Работы по созданию сцепки выполняются в следующей последовательности:

1. В месте соединения труб дышла вварить отрезок трубы диаметром 40 мм и длиной 100 мм.
2. Внутрь трубы запрессовать два подшипника. Со стороны прицепа на трубу установить шайбу для фиксации оси прицепного устройства. Диаметр отверстия шайбы должен соответствовать диаметру оси прицепного устройства.
3. Сформировать сцепку из профильной трубы квадратного сечения. Для этого просверлить сквозное отверстие под фиксирующий штырь (диаметр отверстия должен быть равен поперечным размерам штыря). Для более высокой надежности трубу можно усилить листом металла.

Ниже приведены несколько вариантов водительских мест для прицепа мотоблока.

Как сделать тормоза на прицеп для мотоблока

Сделанную своими руками тележку для мотоблока, в целях безопасности, рекомендуется оснастить стояночным тормозом.

Существует много вариантов создания тормозов для тележки, но как показала практика, самыми эффективными являются тормоза от мотоцикла.

Для изготовления тормозов на прицеп к мотоблоку надо иметь в наличии тягу, трос и металлический барабан от колеса мотоцикла. Схема ниже поможет собрать тормозную систему, останется только приделать ее к мотокультиватору.

Рисунок-схема тормозной системы

Порядок действий:

1. Снять с диска тягу и трос.
2. Сделать проточку диска.
3. Одеть барабан на ступицу. Свободное пространство между выступами заполнить толстой проволокой.
4. Проточенный металлический диск насадить на ось и закрепить втулкой (чтобы диск не проворачивался надо приварить к нему обрезок трубы).
5. В конце надо сделать рычаг и подтянуть к нему трос (для контроля тормозной системы). Можно использовать любой рычаг от советского легкового автомобиля.

Как самостоятельно сделать прицеп для вашего мотоблока своими руками: подробно показано на видео:

Таким образом, изготовить телегу для мотоблока своими руками непросто, но при наличии оборудования и материалов вполне по силам каждому. А, согласно статистике, самодельная тележка обойдется как минимум в 2 раза дешевле заводского аналога.

Грузовой велоприцеп и его конструкция

Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным

Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку

Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.

Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.

Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.

Виды велоприцепов:

• двухколесные;
• одноколесные. В основном используются для туристических поездок. Одноколесный велоприцеп является более маневренным и позволяет без проблем проехать по узким тропам и дорожкам.

Три базовые составляющие велосипедного прицепа:

1. Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
2. Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
3. Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.

Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.

Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.
