Основные неисправности стартера автомобиля

Якорь

Для контроля исправности якоря необходимо напряжение 12 Вольт с АКБ. Питание подается сразу к стартеру. Если устройство срабатывает, можно говорить о его исправности. В случае отказа в работе имеет место проблема со щетками или самим устройством. Для понимания причин нужно разобрать узел и проверить каждый элемент с помощью мультиметра.

К главным неисправностям якоря относится пробой в обмотке, КЗ между витками или отпаивание выводов. Для проверки используется мультиметр, ППЯ или обычный осмотр соответственно. КЗ легко определить визуально по ряду симптомов — появление металлической стружки и сгорание ламелей. Если ничего не предпринимать возможны более серьезные последствия — повреждение щеток и неисправность стартера. Глубина между проточками должна составлять от 0,5 мм и ниже.

Стартер издает посторонние звуки

Треск или скрежет в момент пуска двигателя

Этот звук возникает при неполном зацеплении шестерни стартера с зубьями венца маховика. Причин может быть несколько, и большинство из них устраняются легко.

Ослабло крепление стартера к колоколу сцепления. Такое бывает. Просто попробуйте пошатать стартер рукой, если он не сидит плотно, затяните гайки его крепления с требуемым моментом и попробуйте запустить мотор. Скорее всего, пугающие звуки исчезнут.
Недостаточное перемещение скользящей муфты стартера. Шестерня просто не встает на свое место. Обычно виноват заросший грязью вал. Для восстановления работоспособности, с автомобиля. Далее очистите вал и смажьте его хорошей консистентной смазкой. Проверьте перемещение шестерни, заеданий быть не должно.
Может быть виновата вилка, перемещающая скользящую муфту. Бывает, что она ломается или деформируется, хотя и редко. В обоих случаях, вилку нужно заменить.
Подъеден венец маховика. Данную проблему вы легко увидите, сняв стартер и просто заглянув в отверстие колокола сцепления. Решений у проблемы несколько: замена маховика, замена венца (старый сбивают, а новый нагревают и горячим напрессовывают на маховик), можно попробовать перевернуть старый венец (нагреваем венец и спрессовываем его с маховика, нагреваем повторно и напрессовываем обратной стороной).

Ослабло крепление втягивающего к корпусу стартера. Как результат — неполное перемещение шестерни. Подтяните крепеж.

Смотрим щетки, обмотку и бендикс

Если даже без втягивающего реле стартер не хочет крутиться, необходимо проверить щетки и обмотку. Для этого проще всего взять 12-вольтовую лампочку с двумя проводками, которые следует подсоединить к щеткодержателю и массе. Стартер при этом должен быть подключен к АКБ. В случае загорания лампочки необходимо менять щетки — они утратили свою целостность. Схожим образом следует проверить и обмотку. Один провод крепим на корпус стартера, второй — к выводу обмотки.

Может обнаружиться, что сам стартер исправно работает, но мотор все равно не крутится. На снятом приборе это реально увидеть по отсутствию движения бендикса при замыкании необходимых клемм. Ремонтировать его не рекомендуется. Причинами бездействия могут стать ослабевшие пружины, засохшая смазка, предельный износ роликов. Для похода за покупкой желательно взять с собой старый бендикс, чтобы не ошибиться.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

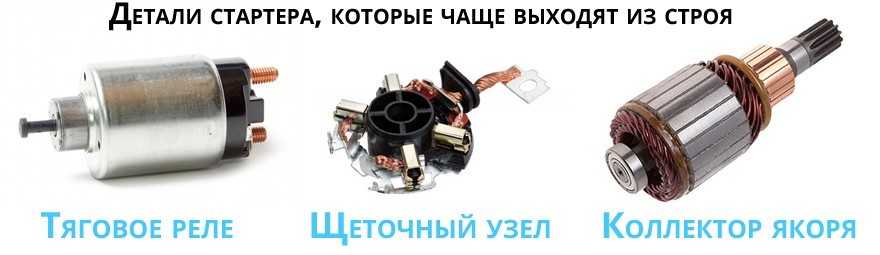

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

разрушение материалов реле;
подгорают контактные пластины (в простонародье — пятаки);
сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Как понять, что виноват именно стартер

Источников проблемы может быть несколько: села батарея, отказало реле, нет нормального контакта, замкнули обмотки или поврежден сам механизм стартера. Плюс еще парочка «болезней», присущих определенным моделям.

Различить их можно по обстоятельствам, при которых вы не смогли запустить мотор машины.

Например, вы включили зажигание, загорелась «приборка», прожужжал топливный насос, толкаете ключ во второе положение, а дальше, после поворота ключа есть 5 вариантов:

Не происходит ничего — под капотом тишина, втягивающее не щелкает, стартер не крутит, контрольные лампы — ненадолго притухли.
Слышны только щелчки, стартер — так же не работает, приборная панель реагирует изменением яркости.
Лампы – притухают, втягивающее щелкает, из-под капота слышно натужное «вок-вок» – стартер крутит маховик, но медленно, короткими «рывками» и движок — не заводится.
Кроме щелчка реле, раздался скрежет (стук), запахло горелой изоляцией, маховик двигателя провернулся недостаточно и мотор не завелся, дальше — тишина.
Реле щелкнуло, стартер крутит, но с визгом (жужжанием), или треском маховик не прокручивается.

Первый вариант – указывает на потери тока на отрезке «АКБ – клемма стартера» в силовой цепи, отсутствие контакта в управляющей, на износ щеток, либо на отказ втягивающего реле.

Второй вариант – на плохой контакт на «пятаках», или где‐то в управляющей цепи, либо — на межвитковое КЗ, возможно — износ и перекос втулок, из‐за которого электромотор не может провернуть бендикс.

Третий – вероятнее всего «говорит» о низком заряде батареи, отсутствии надежной «массы», или неисправности со стороны ДВС (густое масло на морозе, клин генератора, и т. д.).

Четвертый — однозначно указывает на внутреннюю поломку: оторвались магниты, раскрошились щетки, либо — разрушился игольчатый подшипник.

Пятый – преимущественно говорит о механической поломке бендикса (слизаны или выкрошились зубцы, муфта не «выходит» – не достает до маховика), или зубцов планетарного редуктора.

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

стартер старого образца (рис. 1);
стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

– пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
ток от реле стартера поступает на втягивающую обмотку;
сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

Рис. 3 Схематичное изображение втягивающего реле стартера

параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

Обмотка

Для контроля целостности обмотки применяется лампа на 220 Вольт или дефектоскоп. Принцип такой:

покупаем лампочку мощностью до 100 Вт;
соединяем ее последовательно с обмоткой и стартерным кожухом;
один провод «садим» на корпус, а второй на «плюс».

Если лампочка горит, это свидетельствует о пробое. При отсутствии лампы можно использовать омметр и измерить сопротивление (оптимальный уровень 9-11 кОм). Роторная обмотка проверяется по такому же принципу. Подаем 220 В на лампу. Далее один вывод садим на коллектор, а вторым касаемся к сердечнику. Если лампа горит, придется менять ротор или перемотать обмотку.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле
, а так же замыкание между витками или замкнуло на массу. О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Электрические причины неисправности

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, основная возможная причина, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Разборка стартера

Если проблема не во втягивающем, проверим двигатель самого стартера.

Снимаем его с машины и разбираем. Здесь ничего особенно сложного нет.

Отвинтите и снимите втягивающее.
Снимите шток втягивающего.
Снимите заднюю крышку стартера, вывернув два винта ее крепления и сняв стопорное полукольцо в центре.
Сдвиньте со шпилек статор двигателя вместе с корпусом.

Теперь нужно внимательно осмотреть состояние контактных площадок коллектора. Если они сильно изношены, их можно попробовать прошлифовать до ровной поверхности.

Смотрим износ щеток. Меняем их при необходимости.

Мультиметром проверяем, нет ли замыкания обмоток на корпус, и отсутствие внутренних замыканий и обрывов в обмотках. Если таковые имеются, несем стартер в ремонт или меняем его на новый. Самостоятельно вы здесь ничего не сделаете.

Техника безопасности и полезные советы автовладельцам перед началом ремонта стартера своими руками

Нюансы безопасности, а также советы, которые надо учесть при выполнении самостоятельного ремонта устройства:

Перед выполнением демонтажа стартерного узла надо произвести отключение клеммных зажимов от аккумулятора. Как минимум отсоединяется минусовая клемма батареи.
При выполнении диагностических действий узел, снятый с двигателя, надо качественно закрепить в тисках.
Для осуществления вращения якорного устройства без зацепления с маховиком мотора потребуется ток, хоть и небольшой. При диагностике выполненного ремонта нельзя использовать тонкие кабели. При проверке требуется обеспечение качественного контакта на силовых электроцепях.
Если производится ремонт коллекторного устройства, перед выполнением задачи надо ознакомиться с сервисной документацией к авто. В ней указываются все показатели зазоров и диаметров. Также рекомендуется ознакомиться с моделью стартерного узла.
После проведения ремонта при дальнейшей сборке надо соблюдать порядок монтажа дистанционных шайб. Эти детали предназначены для ограничения осевого люфта. Для правильной сборки стартерного механизма при разборке узла рекомендуется выставить метки или сделать фото. Так можно упростить процедуру сбора.
Смазке подлежит исключительно планетарное редукторное устройство механизма. Для этого допускается применение специального смазочного вещества консистентного типа, предназначенного непосредственно для ШРУСов. Не допускается обработка смазкой поверхности меднографитовых втулок. Это приведет к тому, что вещество будет собирать пыль и только загрязнит узел.
Перед разбором стартерного узла обязательно производится очистка наружной поверхности устройства от загрязнений. Для выполнения этой задачи используются кисти с волосяными щетками, а также чистые и сухие тряпки.
Когда устройство будет разобрано, все компоненты механизма должны быть промыты и просушены. Составляющие металлические элементы конструкции очищаются в емкостях с керосином либо раствором щелочи. Если на деталях имеются обмотки, их надо обработать тряпкой, смоченной в топливе. После этого они подвергаются обдуву сжатым воздухом и просушиваются около двух часов. Фетровые уплотнительные элементы промываются бензином.
Все царапины и выбоины на компонентах устройства удаляются с помощью мелкозернистой наждачной бумаги. После обработки используется шлифовка деталей. Восстановление поверхности коллекторного устройства выполняется посредством проточки с дальнейшей шлифовкой. Для ликвидации дефектов на резьбовых соединениях придется использовать так называемый ввертыш, обладающий соответствующей резьбой. Нарезка резьбы в данном случае будет невозможна.
Процедуру замера вала якорного устройства надо производить до разбора узла. Выполнение измерения осуществляется пальцами путем шатания вала в разных направлениях. Если зазор существенный, то производится замена втулок и замер выработки непосредственно на валу. Процедура измерения осевого люфта выполняется посредством штангенциркуля.
Рабочая обгонная муфта может вращаться исключительно в сторону вращения стартерного узла. Для демонтажа этого элемента надо по валу сдвинуть ограничительное кольцо, а затем демонтировать стопорный элемент. При выполнении промывки обгонной муфты не допускается применение очистительных средств в аэрозолях. Их использование может привести к удалению внутреннего смазочного материала бендикса.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

вышел из строя бендикс стартера;
сломалось втягивающее устройство;
главная обмотка стартера оборвалась;
замыкание обмотки;
изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Немного теории: что такое электростартер

Стартер автомобиля – это компактный электродвигатель постоянного тока, коллекторного типа, на валу которого стоит шестерня, совпадающая по профилю с зубьями на маховике. На корпус этого электромотора прикручено тяговое реле (соленоид), сердечник которого в момент поворота ключа толкает шестерню в зацепление с маховиком и одновременно – смыкает контактную пластину – делает «мостик» для питания обмоток.

Устройство стартера

Ротору остается только приложить усилие, провернуть маховик и запустить двигатель. Прилагается усилие обычно через понижающий редуктор, поскольку штатная скорость вращения моторчика – высокая. Пока пусковой механизм будет крутиться, шестерня бендикса будет прижиматься к маховику. Чтобы двигатель не начал после запуска вращать сам стартер, эту шестерню посадили на обгонную муфту, которая размыкает зацепление, когда скорость маховика станет больше скорости шестерни. В зацепление бендикс приводится «вилкой-рычагом», которую качает сердечник «тягового». Как только происходит запуск ДВС, и ключ возвращается в предыдущее положение — ток в обмотке реле — пропадает, шестерня возвращается под корпус, оставаясь там зафиксированной.

Сборка

Сборка стартера является завершающим этапом ремонта. Перед монтажом стартера вал, редуктор, якорь и втулки необходимо смазать. Чем можно смазать стартер перед установкой? Для этого можно использовать графитовую смазку, литол, моторную жидкость. Сборка и установка стартера производится в обратном порядке, после установки необходимо проверить работоспособность узла.

Чтобы ремонт был выполнен правильно, минус следует подать на корпус механизма, а плюс на обмотку. Если после подключения бендикс может двигаться вперед-назад, при этом контакты реле замыкаются нормально, это говорит о том, что механизм полностью исправен. После подачи плюса на электродвигатель мотор должен вращаться плавно и не должно быть шума и звуков. Если звуков нет, то механизм запускается.
