Как проводится ремонт стартера ваз-2107 своими руками

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части

В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт стартера

Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.

Карбюраторный двигатель

  • В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
  • Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
  • Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.

Ремонт стартера в карбюраторном двигателе

Инжекторный двигатель

  • В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
  • Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
  • Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.

Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107

  • Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.
  • Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
  • Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
  • В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
  • Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
  • Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
  • Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.

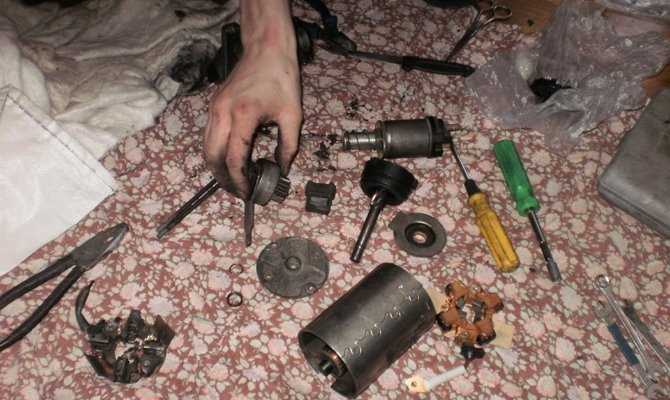

  • Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.

После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

  • Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
  • Минусовую клемму от аккумуляторной батареи следует снять.
  • Осуществляется демонтаж корпуса воздушного фильтра.
  • От реле отсоединяется колодка проводов тягового реле.
  • Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

  • В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
  • Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
  • Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

  • Межвитковое замыкание реле.
  • Обрывы в цепи питания.
  • Несвоевременное срабатывание якоря или же его холостая работа.
  • Окисление проводов, соединений, обмотки.
  • Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
  • Заменяется тяговое реле.
  • Проверка и при необходимости замена проводов.
  • Вращение якоря необходимо вернуть в легкую работу.
  • Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

  • Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
  • Там же осуществляется отключение провода.
  • Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
  • Тяговое реле снимается.
  • Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
  • Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

  1. Головка торцевая на 13 и 15 мм
  2. Трещоточная рукоятка
  3. Удлинитель

Устройство стартера ВАЗ-2107 и принцип его работы

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструктивные особенности

На отечественных «семерках» может устанавливаться одна из двух моделей стартерных устройств:

  • 4216.3708-02;
  • 5722.3708.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

  • 1 — передняя защитная крышка устройства;
  • 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
  • 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
  • 4 — сам рычаг привода;
  • 5 — перегородка, разделяющая две составные части механизма;
  • 6 — стяжная шпилька;
  • 7 — шток;
  • 8 — втягивающее реле механизма;
  • 9 — шайбы, предназначенные для регулировки;
  • 10 — кожух шкива якорного устройства;
  • 11 — стопорная шайба;
  • 12 — задняя защитная крышка, выполненная из металла;
  • 13 — держатель щеточного механизма;
  • 14 — корпус, в который установлено статорное устройство;
  • 15 — якорный узел механизма;
  • 16 — ось, на которую монтируется рычажное устройство приводного узла;
  • 17 — стопорное металлическое кольцо;
  • 18 — уплотнительный элемент, выполненный в виде кольца;
  • 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

  • 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
  • 2 — задняя крышка узла, производится из металла;
  • 3 — болты, использующиеся для фиксации щеточного механизма;
  • 4 — пружинные элементы для щеток;
  • 5 — непосредственно щеточный механизм;
  • 6 — статорный узел, оборудуется магнитными элементами;
  • 7 — якорное устройство;
  • 8 — упорная шайба;
  • 9 — опора шкива якорного механизма;
  • 10 — центральная шестеренка редукторного устройства;
  • 11 — планетарные шестеренки редукторного механизма;
  • 12 — основной вал приводного узла;
  • 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
  • 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
  • 15 — опора шкива приводного механизма;
  • 16 — упорная шайба;
  • 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
  • 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
  • 19 — шайба;
  • 20 — муфта рычага приводного узла;
  • 21 — опора рычага;
  • 22 — рычаг приводного устройства;
  • 23 — сам приводной узел;
  • 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
  • 25 — запорное кольцо ограничительного элемента;
  • 26 — втягивающее реле механизма;
  • 27 — болты, использующиеся для фиксации втягивающего реле устройства;
  • 28 — возвратный пружинный элемент;
  • 29 — сердечник втягивающего реле механизма;
  • 30 — защитная крышка механизма, устанавливающаяся спереди;
  • 31 — стяжные шпильки устройства.

Месторасположение стартера в автомобиле

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Фотогалерея

Схема подключения устройства

На автомобилях ВАЗ-2107 схема подключения стартерного механизма будет одинаковой, независимо от модели устройства:

  • 1 — генераторный узел, необходим для зарядки АКБ и выработки напряжения при заведенном моторе;
  • 2 — АКБ;
  • 3 — стартерный узел;
  • 4 — реле активации механизма;
  • 5 — блок;
  • 6 — выключатель зажигания.

Схема подключения стартерного механизма

Как проверить обмотку стартера

Обмотку статора стартера можно проверять дефектоскопом или лампочкой 220 В. Принцип такой проверки будет схож с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, значит требуется перемотка обмотки или полностью замена ротора.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Ход работы

Начинаем с подготовительных мер. В первую очередь необходимо отключить клемму «минус» от аккумулятора. Замена бендикса потребует манипуляций с электропроводкой, поэтому отключение АКБ является обязательным требованием безопасности. Далее переходим к втягивающему реле. На нем вы увидите два болта: верхний и нижний. К первому подключается проводник, соединяющий реле с аккумулятором. Его нужно будет отключить, здесь вам пригодится ключ на 13. Рядом вы заметите небольшой провод, обеспечивающий питание обмотки при повороте ключа в зажигании. Его также нужно будет отключить, достаточно лишь слегка потянуть его налево. Далее переходим к процедуре снятия стартера. На передней панели вы заметите три гайки, расположенные сверху вниз. Они также снимаются при помощи ключа на 13. Демонтаж завершен, стартер нужно вытащить и приготовиться к работе непосредственно с ним. Вам понадобится разобрать данный элемент, извлечь из него нерабочий бендикс и установить новый. Но обо всем по порядку.

После того как вы сняли стартер, проведите его осмотр. Оцените текущее состояние втулки, обмоток ротора, щеток и ламелей. Если вы заметили на них какие-либо повреждения, у вас будет возможность сразу же их заменить. Теперь переходим непосредственно к разборке устройства. Выполняется она следующим образом:

  1. Крышка фиксируется на корпусе с помощью двух болтов. Убираем их.
  2. Следующими на очередь на демонтаж будут болты крепления втягивающего к стартеру и гайка, обеспечивающая контакт с кабелем питания.
  3. Теперь вы можете увидеть стопорное кольцо на роторе. Демонтируем.
  4. Вооружаемся ключом на 10 и снимаем шпильки.
  5. Щетки соединяются с контактами при помощи маленьких болтов. Отвертка приходит к нам на помощь.

Теперь стартер можно разделить. Он рассоединится на 3 части. Наконец, переходим к самому главному – демонтажу бендикса

Для начала вам потребуется осторожно сбить шайбу, расположенную на валу ротора. В этом вам поможет маленький молоток. Под ним находится кольцо, для снятия которого понадобится отвертка

И вот, наконец, старый бендикс можно снять

Под ним находится кольцо, для снятия которого понадобится отвертка. И вот, наконец, старый бендикс можно снять.

Но что если причина кроется не в поломке данного элемента? На самом деле, это очень легко проверить. Попробуйте прокрутить шестерню. Если она схватывать через 1/4 оборота, значит, бендикс исправен. Если шестеренка свободно крутится в обе стороны – бендикс можно смело выбросить. Монтаж осуществляется в обратном порядке.

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

  • Разряженность АКБ (полная или частичная) или выход ее из строя;
  • Окисление клемм батареи и наконечников, к ней подключаемых;
  • Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
  • Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
  • Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

  • Нарушен контакт на клеммных болтах втягивающего реле;
  • Высокое изнашивание щеток или их заклинивание;
  • Подгорание или перегрев коллекторных пластин;
  • Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
  • Нарушение изоляционного слоя плюсового держателя щеток;
  • Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

  • Проскальзывание обгонной муфты;
  • Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
  • Вылетание вилки привода стартера или ее повреждение;
  • Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

  • Заклинивание вилки привода;
  • Повреждение пружинки включателя зажигания;
  • Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
  • Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
  • Заклинивание втягивающего реле;
  • Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Повышенный шум при работе стартера.

  • Повышенный износ отдельных частей якоря (шеек и втулок);
  • Нарушение целостности корпуса стартера в месте расположения привода;
  • Механические повреждения в зубьях маховика или бендикса;
  • Недостаточно закрученные крепления электродвигателя;
  • Контакт якоря во время вращения с полюсом из-за ослабленного крепления последнего внутри агрегата.

как снять и осуществить ремонт

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

  1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
  2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
  3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
  4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
  5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

  1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
  2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
  3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

  1. В первую очередь снимается втягивающее реле.
  2. Далее вытягивается якорь втягивающего.
  3. На следующем этапе демонтируем верхний защитный кожух.
  4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
  5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
  6. Далее отделяем крышку от корпуса и вынимаем щетки.
  7. Затем с помощью оправки впрессовываем задний подшипник.
  8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
  9. Далее нужно достать второй подшипник.
  10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

https://youtube.com/watch?v=JBLXDdh3LLc

Двигатель и СТО

Если вы думали, что сможете всё сделать своими руками, то вынуждены разочаровать вас — без помощи на станции вам не обойтись. Вы просто-напросто не можете сделать те процедуры, что сделает мастер на СТО, если вы, конечно, когда-то этим не занимались. Мастер расточит блок цилиндров, отшлифует коленвал и тому подобное.

Ремонт двигателя от «семёрки» могут провести только в предназначенных для такого СТО, там, где имеется нужное оборудование, станки и квалифицированные работники.

ВАЗ-2107 двигатель и присущие ему проблемы

  1. Проблемы и сбои системы питания, может даже полностью отказаться работать бензонасос и оба трубопровода.
  2. Наличие ненужной грязи в топливном и воздушном жиклёрах.
  3. Нарушение работы мембран устройства впуска из-за их повреждений.
  4. Мусор в фильтре насоса и его неисправность.
  5. Полный износ распределительного вала, ГРМ, цилиндров и поршней.
  6. Обрывы высоковольтных проводов и пробои свечей.

Также в инжекторном двигателе есть такие дефекты, которые можно устранить своими руками без посторонней помощи, если немного постараться.

Неисправности мотора

Когда водитель ухаживает за машиной, следит за её чистотой, исправностью, то это показывает его заботу как о машине, так и о себе, ведь ухоженное авто и глаз радует, и ломается во много раз реже. И, конечно же, уход способствует экономии расхода топлива и лучшей работе двигателя.

Загрязнение инжектора на ВАЗ-2107 — причина уменьшения пропускной способности для впрыскивания топлива в камеру сгорания и нарушения состава топливно-воздушной смеси.

Инжекторы можно немного подчистить электронными системами. Но такой способ не является главным, так как полностью инжекторы вычистить не получится изначально, а значит, ваша «семёрка» продолжит потреблять больше топлива, будет падать тяга.

Главные признаки засорения инжекторов:

  • работа мотора непостоянна, в ней отсутствует равномерность;
  • зажигание прерывистое;
  • постепенная потеря мощности агрегата;
  • трение или полный отказ двигателя заводиться.

Если хотя бы один из этих признаков вы заметили при работе вашей машины, то ее нужно срочно ремонтировать. Если вы решите всё-таки оставить там барахлить, не придавая этому значение, то в скором времени вы схороните ваш двигатель. Вы можете отремонтировать его самостоятельно или же привлечь квалифицированных работников. Некоторые специалисты своего дела рекомендуют: после ремонта инжектора выкрутить свечи зажигания и очень хорошо их выскоблить или же сменить вовсе. Это всё нужно сделать, конечно же, для улучшения работы системы, потому что при нерабочем инжекторе на свечах оседает большой слой сажи.

Также рекомендуется сменить фильтры и машинное масло, потому что при попадании растворителя в масло его консистенция и свойства меняются не в лучшую сторону.

Как бы там ни было, самым важным моментом остаётся постоянный мониторинг состояния автомобиля и устранение неисправностей при их обнаружении.

Такой двигатель стоит 50-55 тысяч рублей, на сегодняшний день купить его несложно. Двигатели такого типа продаются в крупных городах в большом количестве почти во всех магазинах автомобильного направления, по большей мере хорошо расходятся инжекторные, нежели карбюраторные. Это связано с тем, что инжекторный двигатель напичкан электронными системами мониторинга. Да и любой автовладелец сменил бы старый карбюраторный на более новый, если подвернулась такая возможность.

Вторичный рынок

Почти все водители хотят сэкономить и в то же время не купить неработающий хлам, поэтому идут покупать двигатели б/у, цены на которые значительно ниже, нежели на новые, в пределах от 2 до 20 тысяч рублей, и чтобы пробег, желательно, не переваливал за 40-50 тыс.км.

И, конечно же, при приобретении такого двигателя советуется отправить его на диагностику, чтобы убедиться в его характеристиках и возможностях. Если результат положителен для вас, то смело берите его.

Итак, ремонт ВАЗ-2107 своими руками можно делать, если у вас есть для этого время, терпение и желание. Такого набора и немного денег хватит для того, чтобы вдохнуть новую жизнь в ваш автомобиль и наслаждаться им в поездках.

  • Тюнинг ВАЗ 21099
  • 2107 тюнинг

Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

В большинстве случаев ремонт стартера ВАЗ 2107 можно сделать самостоятельно, сэкономив массу времени. Поэтому давайте освоим некоторые приемы диагностики, «лечения» этого механизма и разберемся с ситуациями, когда поможет только замена.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

  • разряжена или неисправна аккумуляторная батарея;
  • окислены контакты АКБ;
  • проблема с контактами самого стартера;
  • обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

  • заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
  • на контактах образовался нагар или они окислились;
  • износ щеток или подгорел коллектор;
  • замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

  • проблема с муфтой свободного хода (бендиксом);
  • повреждены зубья привода или маховика;
  • изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

  • снимаем с аккумулятора клемму «масса»;
  • если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
  • снять электропровода со втягивающего реле;
  • откручиваем три крепежных болта (два верхних, один нижний);
  • снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Проверка работоспособности стартера и ремонт

Прежде всего следует очистить корпус стартера от грязи, которая неизбежно накапливается на нем в процессе эксплуатации автомобиля. Затем подключите механизм к аккумуляторной батарее: «минусовой» провод – к корпусу стартера, «плюсовой» – к контакту тягового реле. Должен последовать характерный щелчок, а в переднем «вырезе» кожуха появится шестеренка привода. Теперь воспользуйтесь омметром и проверьте обмотки якоря на наличие обрывов и замыканий. Для этого необходимо открыть крышку в задней части стартера и вынуть щеткодержатели со щетками.

Теперь следует проверка целостности статорной обмотки (проще говоря – расположенной внутри корпуса, по стенкам цилиндра). Тут просто присоединяете контакты омметра к выводам медной проволоки. Стрелочка измерительного прибора должна «ложиться» в область высшего значения в том случае, если никаких проблем нет. При обрывах, замыканиях обмоток стартера или втягивающего реле нет смысла возиться с починкой, если вы никогда не имели дела с электромеханикой и не сталкивались с технологией изготовления электрокатушек. Лучше всего (да и проще) приобрести в сборе и установить новый стартер.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
