Ремонт и замена втягивающего реле стартера. как проверить?

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

Втягивающее реле стартера

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

  • перераспределение электроэнергии между электромагнитом реле и мотором стартера;
  • синхронизация работы узлов стартера при запуске мотора;
  • подача шестерни бедикса до зацепления с зубами венца маховика;
  • возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

  • корпус;
  • якорь;
  • магнит с обмотками (втягивающая и удерживающая);
  • возвратная пружина;
  • контакты.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

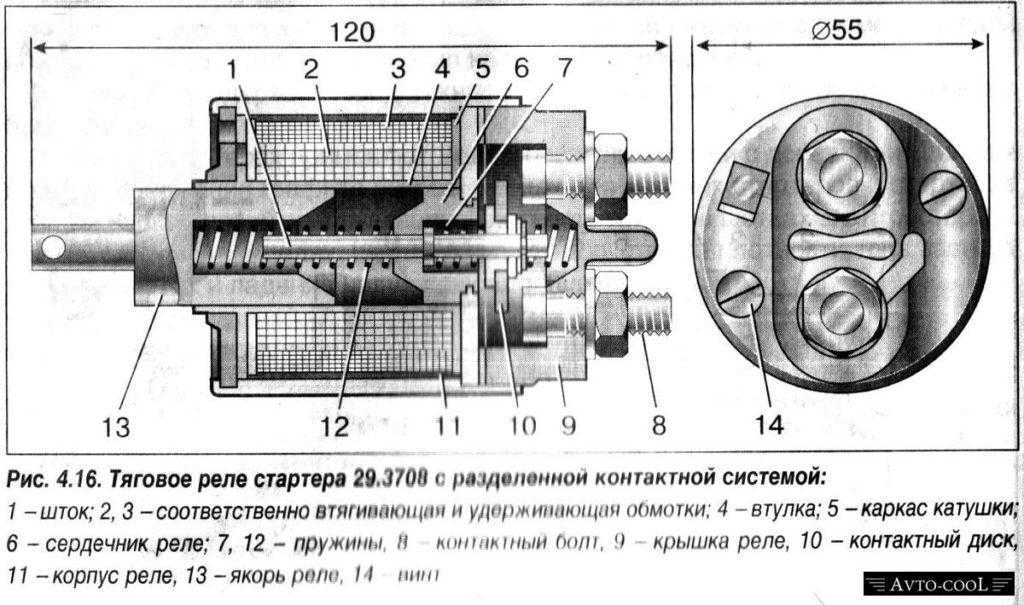

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Ремонт втягивающего реле стартера

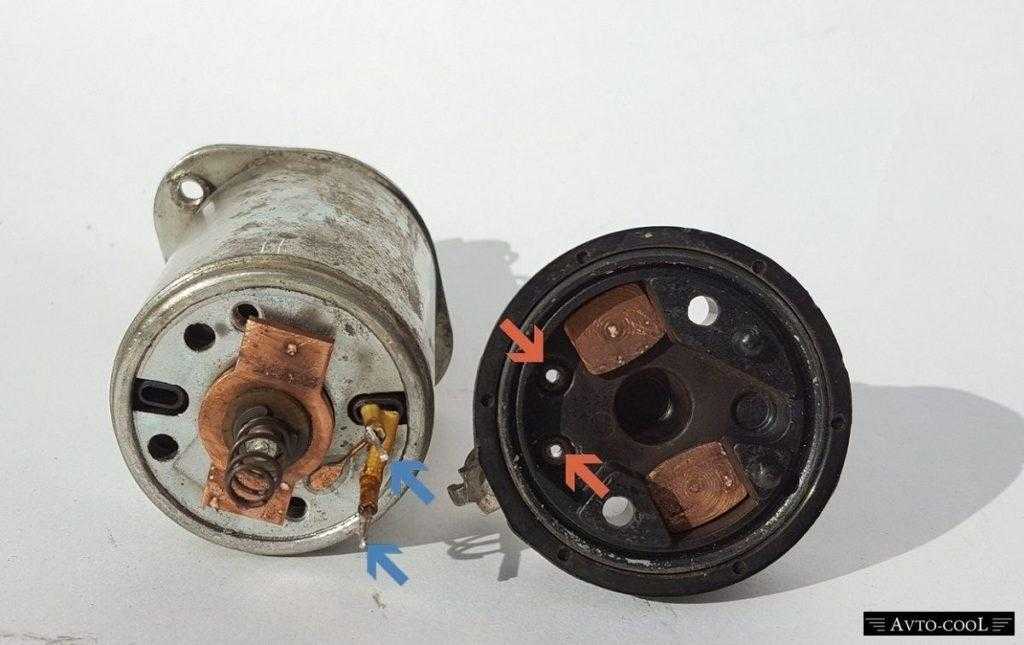

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Ремонт устройства

Первоочередной задачей при замене или ремонтных работах втягивающего реле является демонтаж стартера. Он крепится посредством 2 или 3 болтов, открутить которые не представляет больших проблем. Главная загвоздка заключается в том, что на современных иномарках стартер «прячут» далеко в подкапотном пространстве, соответственно, для его снятия необходимо дополнительно демонтировать мешающие механизмы. В отдельных автомобилях понадобится даже поддержка двигателя. Если вы столкнулись с такой ситуацией, при этом добраться до стартера и реле проблематично, обратитесь в автосервис. Достав стартер, можно вытащить непосредственно реле. Втягивающие реле бывают 2 видов: разборные и неразборные. Последние отремонтировать невозможно, поэтому вам понадобится только покупать новый компонент. Замена сердечника выполняется в общем случае по схеме:

  1. отсоедините клеммы от аккумулятора;
  2. демонтируйте механизм, а затем очистите его от масла и других загрязнений;
  3. открутите гайку щеточной системы;
  4. снимите с болта контакт;
  5. снимите стяжные винты, подсоединенные к массе, и гайки с торца;
  6. замените сердечник;
  7. выполните сборку конструкции в обратном порядке;
  8. проверьте работоспособность реле.

Для разборных компонентов можно выполнить ремонт. Предварительно приготовьте отвертку, паяльник с канифолью и олово. Далее выполните следующие шаги:

  1. открутите крепежные винты на корпусе;
  2. при необходимости отпаяйте концы обмотки;
  3. демонтировав защитную крышку, вы можете заменить контакты или отшлифовать их, если они подгорели;
  4. соберите устройство, а затем поставьте на место над стартером;
  5. установите сам стартер с реле.

Процедура не представляет сложностей, поэтому попробуйте выполнить ее самостоятельно, не тратя деньги на услуги автосервиса. Обязательно пометьте клеммы, чтобы в процессе сборки ничего не перепутать. Дополнительно выполните обезжиривание контактов.

Схема втягивающего реле стартера

Лучше понять принцип работы втягивающего реле помогает схема его конструкции в разрезе.

Конструкция втягивающего реле.

На втягивающую обмотку через замок зажигания подается «плюс». К «минусу» она подключена через стартер (смотрите рис. схема стартера).

Минус удерживающей обмотки идет непосредственно на массу. При замыкании тяговых контактов стартера на втягивающей обмотке пропадает «минус», так как на него также подается «плюс».

Из-за этого стягивающая обмотка перестает работать и удерживает сердечник в рабочем положении только удерживающая обмотка, по которой ток продолжает идти.

Поступление тока на втягивающую и удерживающую обмотки.

По сравнению с тяговой, удерживающая обмотка обладает меньшей силой, но достаточной, чтобы удержать сердечник в рабочем положении.

Использование 2-х обмоток позволяет снизить потребление тока для работы реле и сделать его более надежным и долговечным.

Варианты с одной обмоткой чаще перегорают. Кроме того, они больше потребляют тока, что приводит к более быстрой разрядке аккумулятора.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Проверка реле без демонтажа стартера


Проверка работоспособности втягивающего реле на первом этапе не требует разборки и демонтажа стартера:

  1. Визуально контролируют отсутствие обрывов соединительных проводов к реле.
  2. После переводе ключа зажигания в положение “Запуск” должен быть слышен характерный щелчок.
  3. При наличии щелчка и отсутствии запуска стартера возможна неисправность замка или его контактов.
  4. Для проверки исправности замка снимают провод реле, который соединяет его с замком. Затем отверткой эта клемма замыкается на клемму батареи (операция эквивалентна шунтированию замка). Если происходит запуск двигателя, то причина отказа — реле.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Виды и конструкция реле электростартера

Существуют три типа реле стартера:

  1. блокировочное (предотвращающее запуск устройства при работающем двигателе);
  2. разгрузочное (преобразовывающее меньшие токи в стабильные 12 V);
  3. втягивающее (тяговое), которое крепится непосредственно на стартер.

Первые два – безусловно важны, но устанавливаются не на каждый автомобиль, в отличие от «тягового», без которого мотор не заведется.

Тяговое электромеханическое реле отвечает за:

  • Выброс бендикса в зацепление с маховиком.
  • Замыкание и удержание моста между «плюсом» реле и стартера.
  • Стабильную подачу питания на щеточный узел электростартера.
  • Своевременное отключение механизма запуска.

Схема втягивающего реле стартера

Внутри оно устроено просто: под металлическим корпусом расположена двух-обмоточная катушка с сердечником. С одной стороны, корпус имеет выступающий шток (тянущий конец якоря), с другой – эбонитовую крышку с тремя выводами (2 мощных контактных болта и один «пин»). Нижний болт – соединен с плюсом электростартера силовым проводом (косой). Якорь – металлический сердечник – продольно «ходит» внутри двух обмоток (катушек): «втягивающей» (ВО) и «удерживающей» (УО). При втягивании, он давит на подвижный электрод, на конце которого закреплена подпружиненная медная контактная пластина. В конце хода якоря (сердечника) – пластина прижимается к «пятакам» болтов, замыкая короткую цепь — с одного на другой, и дальше — на щетки электростартера.

Край сердечника – соединен с рычагом-вилкой, двигающей шестерню бендикса вперед. В нерабочем положении – он далеко выступает из корпуса, а, когда на тянущую катушку подается ток – уходит под него, «утягивая» за собой верхний край «вилки». Качаясь на оси, нижний ее край выдвигается вперед – вынося, через поводковую муфту, бендикс (шестерню с муфтой свободного хода) в зацепление с зубьями на венце маховика. Когда это происходит, раздается металлический стук, или щелчок.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое.

Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Проверка реле без демонтажа стартера

Проверка работоспособности втягивающего реле на первом этапе не требует разборки и демонтажа стартера:

  1. Визуально контролируют отсутствие обрывов соединительных проводов к реле.
  2. После переводе ключа зажигания в положение “Запуск” должен быть слышен характерный щелчок.
  3. При наличии щелчка и отсутствии запуска стартера возможна неисправность замка или его контактов.
  4. Для проверки исправности замка снимают провод реле, который соединяет его с замком. Затем отверткой эта клемма замыкается на клемму батареи (операция эквивалентна шунтированию замка). Если происходит запуск двигателя, то причина отказа — реле.
