Буксует гидротрансформатор: причины, признаки и ремонт

О конструкции

Гидротрансформатор служит для изменения и передачи крутящего момента, что идет от мотора на коробку передач. В конструкцию элемента входит:

Насосное колесо.
Турбина.
Реакторное колесо.
Муфта свободного хода.
Блокировочная муфта.

ГДТ размещается в отдельном корпусе, который заполнен АТФ-жидкостью. Последняя выполняет функцию не только смазки, но и «мокрого» сцепления (поскольку корзины и диска как такового в автоматической коробке нет).

угловая скорость

При дальнейшем росте скорости вращения гидротрансформатор блокируется (в работу включает специальная муфта). Так, передача крутящего момента от мотора на коробку производится напрямую. Это происходит до следующего включения или выключения передачи.

Работу гидротрансформатора контролирует электронный блок управления. Он воспринимает информацию со всех датчиков, что находятся в «бублике» и формирует выходной сигнал. При возникновении каких-либо проблем электроника тут же сообщит об ошибке. На практике происходит блокировка гидротрансформатора АКПП. Признаки неисправности могут быть разными. Это как электроника, так и механическая часть. Но если коробка встала в аварийный режим, однозначно ее следует продиагностировать.

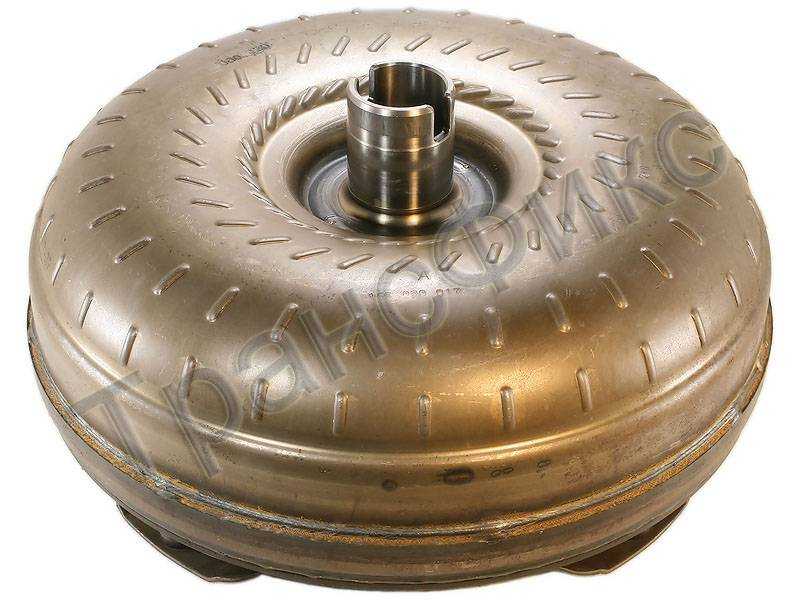

Зачем нужен гидротрансформатор (бублик) в АКПП

Гидравлический трансформатор является одним из важнейших агрегатов автомобиля, обеспечивающий связь между мотором и трансмиссией, по сути выполняющий функции сцепления и некоторые другие.

Из-за внешнего сходства с хлебобулочным изделием он получил название «бублик» среди автомехаников.

Основные функции гидротрансформатора:

передача крутящего момента с его двукратным преобразованием в сторону увеличения;
частичное выполнение функции сцепления как в МКПП, при изменении ступеней бублик разрывает прямую связь ДВС и трансмиссии;
защита АКПП при быстром наборе скорости и торможении двигателем;
при смене передачи гидравлический трансформатор частично забирает крутящий момент на себя, обеспечивая плавную смену ступеней.

О конструкции

Насосное колесо.
Турбина.
Реакторное колесо.
Муфта свободного хода.
Блокировочная муфта.

Работает «бублик» по замкнутому циклу. Сперва АТФ-жидкость попадает на турбинное, а затем на реакторное колесо. Скорость лопастей последнего начинает усиливаться. Поток жидкости направляется на насосное колесо. В итоге увеличивается величина крутящего момента. С ростом частоты вращения коленвала, угловая скорость турбинного и насосного колеса выравнивается. Поток АТФ-жидкости начинает менять свое направление. В это же время срабатывает муфта свободного хода. Начинает вращаться реакторное колесо.

Причины возникновения ошибки P0741

Неисправность муфты блокировки гидротрансформатора
Неисправность электромагнитного клапана муфты блокировки гидротрансформатора
Короткое замыкание внутри электромагнитного клапана муфты блокировки гидротрансформатора
Повреждение проводов, идущих к электромагнитному клапану муфты блокировки гидротрансформатора
Неисправность в корпусе клапана
Неисправность модуля управления трансмиссией (TCM)
Неисправность датчика температуры охлаждающей жидкости двигателя
Повреждение проводов, идущих к трансмиссии
Закупорка каналов прохождения трансмиссионной жидкости

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Как произвести быструю диагностику? Нужно запустить двигатель, открыть капот и достать масляный щуп АКПП. На нем есть надпись «Cold» или «НОТ». В первом случае прогревать коробку не обязательно. Если уровень ниже нормы, его срочно нужно возобновить. Заливается жидкость через то же отверстие для щупа.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Симптомы вариаторной ошибки P0744

О наличии кода Р0744 можно понять по следующим характерным симптомам, сопровождающим работу трансмиссии на Ниссане:

сработал контрольный индикатор Check engine на приборной панели;
вариаторная трансмиссия перешла в аварийный режим;
некорректное переключение скоростей, с пробуксовкой, заеданием коробки;
перегрев трансмиссии, с повышенной температурой масла в вариаторе;
увеличенный расход топлива;
сложности с блокированием гидротрансформатора.

Иногда других признаков, кроме загоревшейся лампы на приборной панели Ниссана, не отмечается. Но это не отменяет серьезности проблемы.

Вариатор в аварийном режиме

Электроника и возможные проблемы

Неисправности автоматической коробки передач не обходят и электронные внутренности. Перечислим частые примеры поломанных элементов:

поломка электронных блоков, контроллера АКПП;
неправильная работа или сломанные датчики трансмиссии;
неисправность или износ электропроводки;
замыкания;
сбой в работе автоматов, фазовых устройств.

Автоматическая коробка устроена таким образом, что даже при выходе из строя электронного управления машина сможет продолжить свой ход. В этом случае запускаются резервные алгоритмы программ: трансмиссия переходит в аварийный режим работы. Чаще автомобиль самостоятельно переключается на 3 скорость.

Это помогает водителю добраться до ближайшего сервиса и устранить причину. Современные системы уведомляют владельца о проблемах в электронике.

От поклонников МКПП часто можно услышать, что если в машине с автоматом ломается электрическая составляющая, то в отличие от механики движение на ней невозможно. Как мы видим из примера выше это суждение не соответствует действительности.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0741 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Acura
Audi (Ауди а6, Ауди q7)
BMW (БМВ E39, E46)
Cadillac
Chevrolet (Шевроле Вентура, Круз, Лачетти, Орландо, Сильверадо)
Citroen (Ситроен С4)
Daewoo
Dodge
Ford (Форд Куга, Мондео, Таурус, Эксплорер, Эскейп, F-150)
Honda (Хонда Одиссей)
Hyundai (Хендай Аванта, Грандер, Санта фе, Солярис, Соната, Туксон, i40)
Jeep (Джип Гранд Чероки)
Kia (Киа Маджентис, Пиканто, Рио, Седона, Сид, Соренто, Спортейдж)
Land Rover (Ленд Ровер Фрилендер, Эвок)
Lexus
Mazda (Мазда 6, Протеже)
Mercedes
Mitsubishi (Митсубиси Аутлендер)
Opel (Опель Антара, Инсигния)
Peugeot (Пежо 308, 4007)
Saab
Ssangyong (Саньенг Актион, Кайрон)
Subaru (Субару Аутбек, Импреза, Трибека, Форестер)
Suzuki (Сузуки Гранд Витара, sx4)
Toyota (Тойота Авенсис, Камри, Королла, Матрикс, Рав4, Хайлендер, Эсквайр)
Volkswagen (Фольксваген Пассат, Туарег)

С кодом неисправности Р0741 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0700, P0740, P0742, P0743, P0744, P1744, P2769, P2770.

Преимущества диагностики

Ремонт Hyundai будет успешным лишь в том случае, если специалистам удалось правильно определить неисправность. Именно поэтому компьютерная диагностика сегодня применяется большинством сервисных станций, она дает следующие преимущества:

Такая диагностика позволяет очень быстро определить основные неисправности автомобиля, и даже проблемные участки, которые могут привести к будущим поломкам. После получения кодов ошибок, их надо расшифровать и определить необходимые сервисные работы для устранения проблем.
Если своевременно провести диагностику, то можно исключить разные проблемы. Это очень полезно при покупке автомобиля у перекупщиков, которые любят скрывать любые погрешности работы машины. Также диагностика нужна перед дальними поездками. Если вы знаете, что ваш автомобиль в плохом состоянии, то надо заранее проверить, сможет ли он доехать до пункта назначения. Здесь все как в медицине, чем раньше вы проведете диагностику, тем проще будет справиться с «болезнью» на раннем этапе ее развития.
Вы сможете проверить только ту часть машины, в состоянии которой сомневаетесь. Так, существует диагностика коробки передач, подвески, мотора или же комплексная.
Как уже говорилось, процедуру можно выполнить самостоятельно, что позволит вам сэкономить деньги.

Если же у вас нет специального оборудования, то не стоит расстраиваться, в автосервисе стоимость диагностики невысокая, но она зависит от конкретного узла.

Даже если нет подозрений на плохое состояние машины, диагностика не помешает. Она позволит определить возможные поломки, и быстро их устранить. Это значительно продлевает срок службы автомобиля.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением.

В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.

Частые неисправности соленоидов АКПП: проверка и ремонт

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Еще соленоид может не держать давление, возникают утечки масла. Если используется тип клапанов PWM, ЭБУ способен частично перераспределить нагрузку на другие клапана. Однако это временная мера, то есть через небольшой промежуток потребуется ремонт.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

Плунжер загрязняется все теми же металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Диагностика и решение проблем

Перед тем, как начать процесс поиска и устранения неисправности P0741, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.

Далее, необходимо проверить уровень жидкости и проверить ее состояние на предмет загрязнения. Перед заменой жидкости вам следует проверить записи транспортного средства, чтобы узнать, когда в последний раз меняли фильтр и жидкость.

После этого следует произвести подробный визуальный осмотр для проверки состояния проводки на предмет явных дефектов. Проверьте разъемы и проводку к электромагнитному клапану гидротрансформатора, а также PCM или TCM.

Нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Проверка целостности проводки всегда должна выполняться при отключенном питании от цепи. Чтобы избежать короткого замыкания и создания дополнительных повреждений.

Соленоид муфты гидротрансформатора (TCC)

Проверьте сопротивление в соленоиде TCC и внутренней проводке коробки передач после снятия разъема жгута проводов. Мультиметр должен быть настроен на шкалу Ом с положительным и отрицательным выводами на контактах для цепи питания и управления TCC.

Сопротивление должно быть в пределах спецификаций производителя. Если оно очень высокое или превышено. Снимите масляный поддон трансмиссии, чтобы осмотреть соленоид внутри трансмиссии, если это возможно. Проверьте напряжение в цепи питания соленоида TCC или на разъеме жгута проводов на TCM.

Модуль управления трансмиссией (TCM)

Поскольку муфта гидротрансформатора активируется только во время определенных условий движения. Необходимо будет контролировать TCM с помощью расширенного диагностического прибора. Чтобы определить, подает ли TCM команду на соленоид TCC и каковы фактические показания обратной связи.

Для проверки, действительно ли TCM посылает сигнал, потребуется графический мультиметр, настроенный на рабочий цикл, или цифровой запоминающий осциллограф. Положительный провод мультиметра, подсоединяем к жгуту проводов идущего к TCM. А отрицательный провод к хорошему заземлению.

Рабочий цикл должен быть таким же, как и заданный TCM в расширенном считывании диагностического прибора. Если цикл остается на уровне 0% или 100% или является прерывистым, проверьте соединения еще раз. Если вся проводка и соленоид в порядке, но ошибка P0741 осталась, возможно, неисправен TCM.

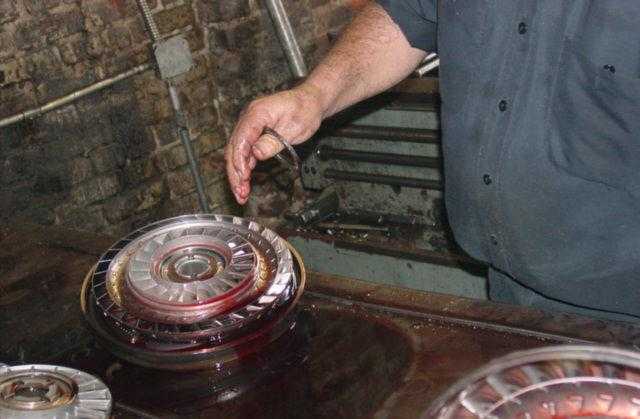

Устройство гидротрансформатора

Насосное колесо посредством ступицы крепится к коленчатому валу. Скорость вращения насосного колеса всегда соответствует частоте вращения коленвала.
Турбинное колесо связано с первичным валом АКПП, через который крутящий момент передается на редуктор, приводные валы и колеса.
Реакторное колесо – закреплено на ступице турбинного колеса и служит для перенаправления потока рабочей жидкости от насосной части к турбинной и обратно. До момента выравнивания скоростей вращения колес перенаправление потока позволяет увеличить крутящий момент, передаваемый на выходной вал АКПП. Именно наличием реактора (статора) отличается работа гидротрансформатора от простейшей гидромуфты.

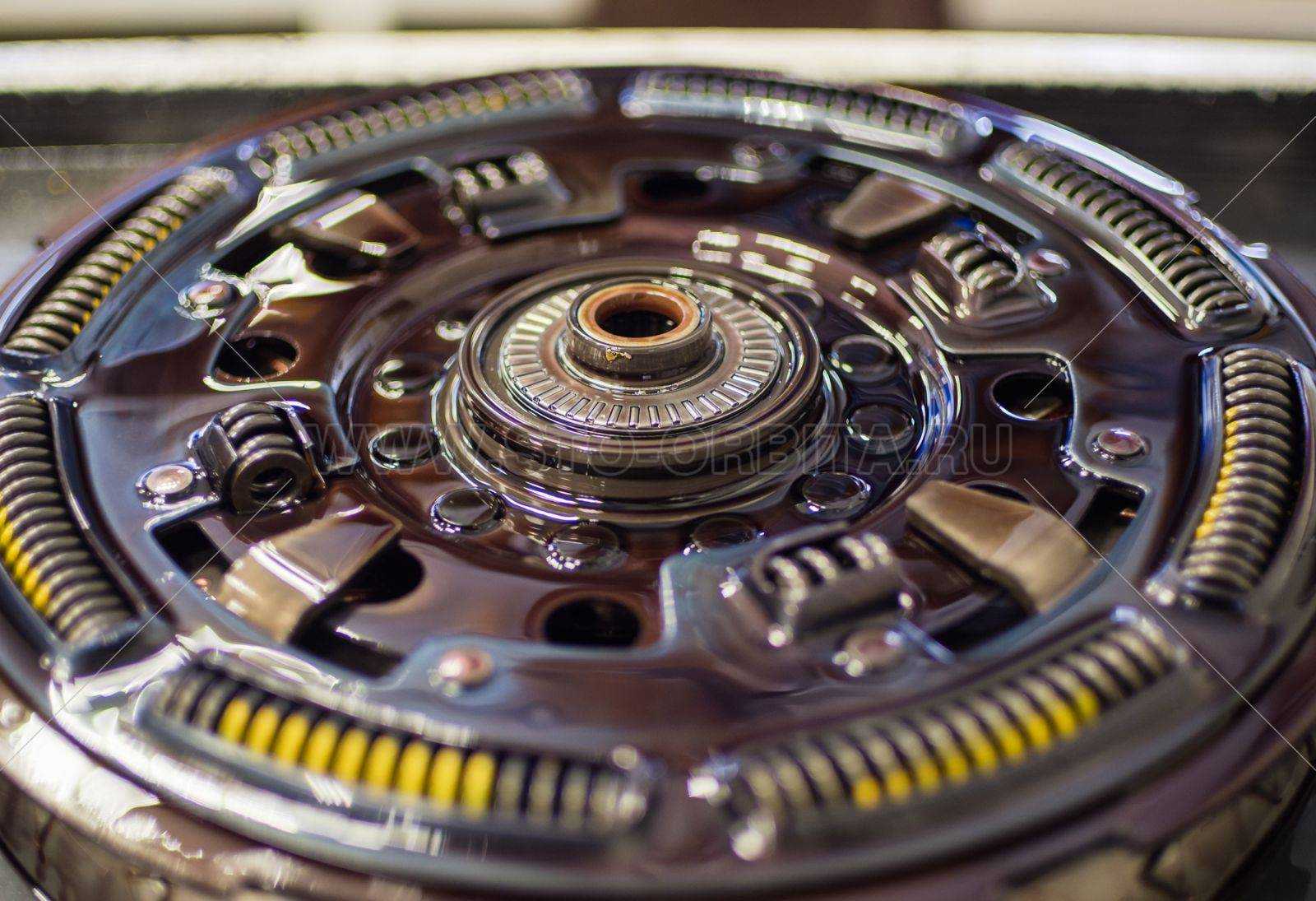

Блокировочная плита с механизмом блокировки ГДТ служит для прямого соединения насосного и турбинного колес. При ее замыкании жидкость АТФ не участвует в передаче крутящего момента от коленвала к первичному валу коробки передач.

На маховик гидротрансформатора напрессован зубчатый венец. С его помощью стартер вращает коленчатый вал при запуске двигателя.

Аварийный режим

Подразумевает работу трансмиссии только на первых трех скоростях. Как определить неисправность гидротрансформатора АКПП? На современных авто дополнительно высвечивается предупреждение на панели приборов. Коробка может вставать в аварийный режим по разным причинам:

Повреждение корпуса КПП.
Наличие стружки в АТФ-жидкости.
Наличие металлических обломков турбины.
Неисправности фрикционной группы и муфты.

Что примечательно, в аварийный режим коробка может входить лишь периодически. Например, после нагрева АТФ-жидкости до определенных температур. Причину нужно искать в датчиках (расхода воздуха, распредвала и даже системы АБС). Если коробка встает в аварию неожиданно, стоит осмотреть целостность электрической проводки.

При переходе с первой на вторую передачу может ощущаться глухой удар в режиме «Д». Эти признаки неисправности гидротрансформатора АКПП вибрацией тоже могут сопровождаться. В данном случае проблема решается сканированием входных и выходных датчиков. Существуют и другие симптомы неисправности гидротрансформатора АКПП. О них мы расскажем далее.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: Режим Active Test портативного диагностического прибора дает возможность управлять реле, электровакуумными клапанами (VSV), приводами и т.д. без снятия деталей с автомобиля. Выполнение диагностики в режиме Active Test на начальном этапе поиска неисправностей позволяет сократить время на выполнение работ. В режиме Active Test можно активировать режим Data List.

Подсоедините портативный диагностический прибор к DLC3.

Поверните замок зажигания в положение ON (ВКЛ).

Какой бензин экономичнее?

А92А95

Включите портативный диагностический прибор.

Выберите меню «Enter / Powertrain / ECT / Active Test».

Следуя указаниям на экране диагностического прибора, считайте данные в режиме Active Test.

Это испытание может быть выполнено, когда скорость автомобиля составляет не менее 60 км/час (37 миль в час).
Данное испытание выполняется на 5-й передаче.

Слегка нажмите педаль акселератора и убедитесь, что резкого изменения частоты вращения коленчатого вала двигателя не происходит.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Если во время движения изменяется угол поворота педали акселератора, а частота вращения коленчатого вала двигателя остается прежней, блокировка включена.
Чтобы замедлить ход, отпускайте педаль акселератора медленно, но не полностью (отпускание педали полностью приведет к закрытию дроссельной заслонки, и блокировка может быть автоматически выключена).

Подсоедините портативный диагностический прибор к DLC3.

Поверните замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Выберите меню «Powertrain / ECT / DTC / Current или Pending».

С помощью портативного диагностического прибора считайте коды DTC.

Результат:

Индикация (отображаемые коды DTC)	Следующий шаг
Отображается только код P0741	А
Помимо кода P0741 отображаются другие DTC	B

УКАЗАНИЕ: Если отображаются какие-либо коды помимо P0741, сначала выполните поиск неисправностей для этих DTC.

Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия20°C (68°F)
10 — масса	11-13 Ом

Подсоедините разъем жгута электропроводки трансмиссии.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия20°C (68°F)
10 — масса	11-13 Ом

Ставим диагноз

Подавляющее количество поломок гидротрансформатора обусловлено всего двумя причинами:

расходуя моторную энергию на смешивание масла, он сильно нагревается в результате трения;

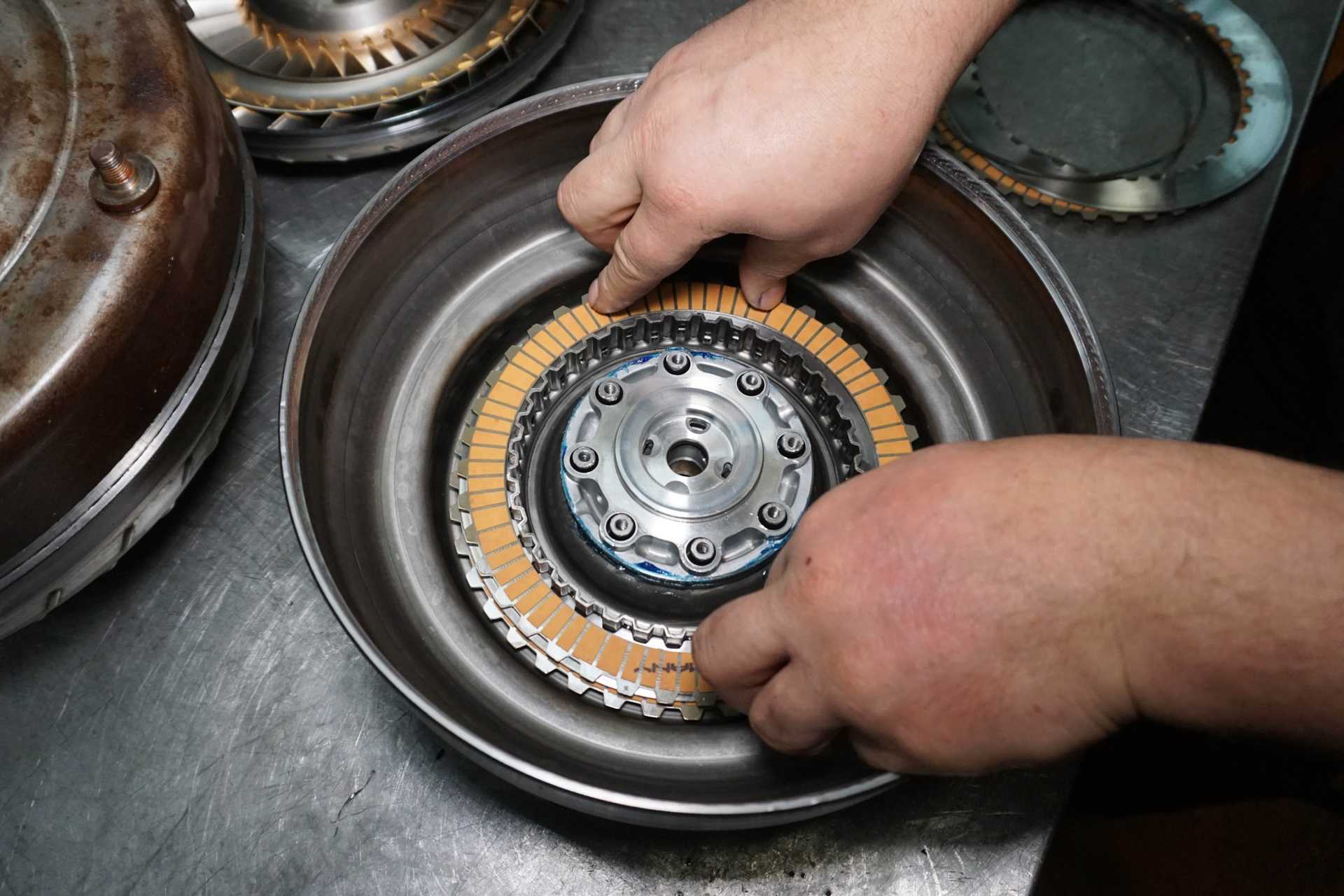

при выполнении блокировки интенсивно истирается накладка. При этом в смазку вводится фрикционная пыль.
Если по незнанию не обратить внимания на изношенность фрикциона и постоянный перегрев масла, можно заполучить целый букет болячек: хаб тоже станет перегреваться, выходной вал начнет вибрировать, масляный насос забьется (и со временем перегорит), а дальше потянутся поломки пакета сцепления, гидроблока – и так по всем элементам автомата.

https://youtube.com/watch?v=z04CA3ELOLw

Как диагностируют код ошибки P0741 в сервисе

Прежде всего, сотрудник сервисного центра выполняет считывание всех кодов ошибок KIA Picanto посредством сканирующего аппарата OBD-2. Кроме того, специалист собирает информацию о кодах, которые сохранились в PCM. Эти сведения помогают сотруднику автосервиса установить обстоятельства, при которых ошибка проявила себя в 1-й раз.

Последующий алгоритм действий мастера будет таким:

Очистка всех кодов, проведение тест-драйва «Пиканто» для определения того, возникает ли ошибка P0741 повторно.
Проверка соединительных элементов и проводки, которые идут к трансмиссионному агрегату, на наличие деформаций.
Проверка предохранительных компонентов, реле коробки.
Проверка расположенной внутри проводки КПП на наличие короткого замыкания (на массу электроцепи муфтового клапанного элемента, блокирующего гидравлический трансформатор).

В случае короткого замыкания специалист выполняет ремонт либо замену проводки, электромагнитного клапанного элемента. После этого он производит проверку проводки, которая идет к управляющему модулю, на наличие деформаций либо короткого замыкания (на землю).

Если с проводкой Picanto, которая идет к TCM и муфтовому электромагнитному клапану, блокирующему гидравлический трансформатор, все нормально, специалист проводит новую проверку. Она необходима для определения моментов, когда клапан запускает трансформатор, а когда данный узел активируется улучшенным сканирующим аппаратом. Цена подобного оборудования составляет 1-3 тыс. USD. По этой причине для диагностики неисправности и решения проблемы проще обратиться в сервис, так как у сотрудников сервисного центра есть необходимое оснащение.

После изучения статистики уведомлений системы посредством сканерного аппарата специалист проверяет объем смазки в коробке. Ее нужно менять, если она загрязнена, содержит сторонние компоненты. Если маслофильтр давно не заменяли, необходимо поставить новое устройство. Проводится визуальный осмотр электропроводки на наличие заметных деформаций. Выполняется проверка контактов на:

разъемах, куда подключается электромагнитный клапанный элемент;
блоках, управляющих движком;
переключении передач.

Также замеряется сопротивление в проводке – оно должно выдавать нулевые параметры. Перед тем, как осматривать электропроводку, выключают аккумуляторную батарею – это необходимо, чтобы случайно не возникло короткое замыкание.

При замере сопротивления в соленоидном компоненте TCC выполняется предварительное снятие разъема жгута электропроводки. Шкалу мультиметра ставят на показ характеристик в омах. Осуществляется сверка имеющегося результата с нормативным показателем, который прописан в техдокументации на авто. При слишком высоком/низком значении демонтируют трансмиссионный поддон для проверки соленоидных элементов.

Параметры обратной связи проверяют графическим мультиметром, который настроили по рабочему циклу, либо цифровым осциллографом. Щуп положительного контакта аппарата соединяют с разъемом жгута проводки, подключаемой к TCM, с надежным заземлением отрицательного контакта.

Рабочий цикл должен совпадать с заданным управляющим блоком коробки при расширенном режиме данных устройства для диагностики. Если показатель нулевой либо равен 100% при прерывающемся сигнале, осуществляется повторная проверка подключения. Если электропроводка/соленоидный компонент в нормальном состоянии, значит, код показывается из-за неполадок TCM.

Диагностика и решение проблем

Перед тем, как начать процесс поиска и устранения неисправности P2770, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.

Соленоид муфты гидротрансформатора (TCC)

Модуль управления трансмиссией (TCM)

Рабочий цикл должен быть таким же, как и заданный TCM в расширенном считывании диагностического прибора. Если цикл остается на уровне 0% или 100% или является прерывистым, проверьте соединения еще раз. Если вся проводка и соленоид в порядке, но ошибка P2770 осталась, возможно, неисправен TCM.
