Симптомы неисправности соленоида линейного давления акпп

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

появляются трещины в корпусе;
падает сопротивление;
ослабляется пружина;
деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.

Ресурс

Каждый механизм имеет свой срок службы. Электромагнитные клапаны рассчитаны на определенное число циклов открывания и закрывания. Данный параметр составляет порядка 300-400 тысяч. Нужно сказать, что ресурс не всегда зависит от пробега авто. На некоторых режимах работы соленоиды включаются чаще, а на некоторых – реже. Но в среднем, ресурс клапанов не превышает 400 тысяч километров. Также данный параметр зависит от качества используемого масла (наличие грязи существенно влияет на ресурс). Поломки могут возникать и по причине механических повреждений. Это трещины в корпусе, обрыв электрической обмотки, либо недостаточная упругость пружины. Все это влечет за собой нестабильную работу автоматической трансмиссии.

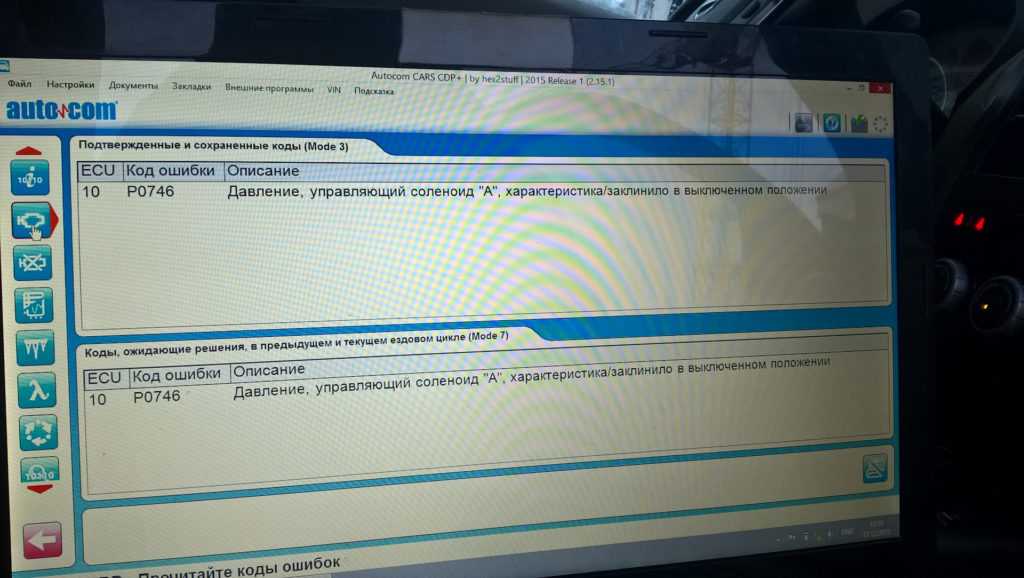

Что означает ошибка P0746

В транспортных средствах, где установлена автоматическая коробка передач, гидравлическое давление применяют для выполнения блокировки трансформатора. Эта система отвечает за легкое переключение вариатора. Именно поэтому нужно следить за уровнем давления. Этот параметр у каждой марки автомобиля свой, потому что величина устанавливается производителем.

Если в РСМ поступает сигнал о том, что фактический уровень давления не соответствует оптимальным параметрам, возникнет код ошибки P0746. На панели приборов появится соответствующий индикатор Check Engine. Но в некоторых моделях автомобилей такой индикатор начинает гореть только после того, как P0746 ошибка будет обнаружена не один раз.

Признаки и причины неисправностей

Как следует из принципа работы, проблемы с управляющими клапанами будут проявляться в моменты переключения передач. Коробка начнёт «пинаться», то есть пропадёт плавность изменения передачи, начнутся непредсказуемые и ненужные переключения или автомат может зависнуть на одной из передач. Потеряется адекватность управления. Чаще всего это бывает связано с потерявшим качество или загрязнённым маслом в АКПП. Такой продукт, проходя через клапаны, будет засорять и их, после чего тонкая гидравлика золотников и плунжеров плавно работать уже не сможет.

Обычно управляющая электроника сразу замечает неправильные реакции на свои команды, поскольку штатная модель работы АКПП зашита у неё в памяти в виде программы встроенного микропроцессора. И если контроллер хочет одного, а происходит совсем другое, он сам заметит признаки неисправности соленоидов АКПП и отреагирует зажиганием лампы неисправности на приборной панели водителя. Надо разбирать коробку и проверять гидроблок, хотя в отдельных случаях удаётся обойтись заменой масла и фильтра.

Зачем нужно менять соленоиды

Не всегда замена будет необходима. Иногда вполне возможно произвести ремонт соленоида АКПП своими руками. Для этого даже существуют ремкомплекты, хотя конечно далеко не с каждой деталью получится так поступить. Замена вместо ремонта – это общемировая тенденция в автомобильной технике. Тем не менее, если клапан удастся разобрать, то можно его проверить путём прозвонки электрической части, обмотки и подводящей проводки с разъёмами, очистить детали от грязи и металлической стружки, попавшей туда с маслом, и убедиться в восстановлении его нормальной работы. На чистом масле деталь ещё поработает.

Чистка соленоидов АКПП вряд ли потребуется, если регулярно заменять масло в коробке, даже вопреки заверениям производителя, что она этого не требует на протяжении всего срока службы. Оно так и есть, только срок этот окажется очень коротким. В пределах заводской гарантии на автомобиль. На самом деле коробка может прожить гораздо дольше, только надо почаще удалять продукты износа от тонких деталей гидравлики путём регулярной замены масла.

Как и все прочие детали автомобиля, они не могут вечно работать без отказов или ухудшения своей функциональности. А от них в коробке многое зависит, эти клапаны руководят работой узлов, несущих большую нагрузку крутящим моментом двигателя. И малейшие отклонения в управляющей гидравлике откликнутся большими проблемами с коробкой в целом. Неуверенная работа фрикционов приведёт к их повышенному износу, продукты которого разлетятся с маслом по всему агрегату, разрушая все прочие детали. И замена масла поможет только временно. Поэтому отработавшую своё деталь лучше заменить вовремя.

Диагностика и решение проблем

Перед тем, как начать процесс поиска и устранения неисправности P0741, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.

Далее, необходимо проверить уровень жидкости и проверить ее состояние на предмет загрязнения. Перед заменой жидкости вам следует проверить записи транспортного средства, чтобы узнать, когда в последний раз меняли фильтр и жидкость.

После этого следует произвести подробный визуальный осмотр для проверки состояния проводки на предмет явных дефектов. Проверьте разъемы и проводку к электромагнитному клапану гидротрансформатора, а также PCM или TCM.

Нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Проверка целостности проводки всегда должна выполняться при отключенном питании от цепи. Чтобы избежать короткого замыкания и создания дополнительных повреждений.

Соленоид муфты гидротрансформатора (TCC)

Проверьте сопротивление в соленоиде TCC и внутренней проводке коробки передач после снятия разъема жгута проводов. Мультиметр должен быть настроен на шкалу Ом с положительным и отрицательным выводами на контактах для цепи питания и управления TCC.

Сопротивление должно быть в пределах спецификаций производителя. Если оно очень высокое или превышено. Снимите масляный поддон трансмиссии, чтобы осмотреть соленоид внутри трансмиссии, если это возможно. Проверьте напряжение в цепи питания соленоида TCC или на разъеме жгута проводов на TCM.

Модуль управления трансмиссией (TCM)

Поскольку муфта гидротрансформатора активируется только во время определенных условий движения. Необходимо будет контролировать TCM с помощью расширенного диагностического прибора. Чтобы определить, подает ли TCM команду на соленоид TCC и каковы фактические показания обратной связи.

Для проверки, действительно ли TCM посылает сигнал, потребуется графический мультиметр, настроенный на рабочий цикл, или цифровой запоминающий осциллограф. Положительный провод мультиметра, подсоединяем к жгуту проводов идущего к TCM. А отрицательный провод к хорошему заземлению.

Рабочий цикл должен быть таким же, как и заданный TCM в расширенном считывании диагностического прибора. Если цикл остается на уровне 0% или 100% или является прерывистым, проверьте соединения еще раз. Если вся проводка и соленоид в порядке, но ошибка P0741 осталась, возможно, неисправен TCM.

Устранение неисправностей

АКПП – это сложный агрегат, который должны ремонтировать опытные специалисты. Но некоторые проблемы, возникающие в «автомате » во время эксплуатации авто, все же можно решить самостоятельно. Именно о таких решениях и пойдет речь далее.

Авто движется, когда рычаг находится на отметке «Р » или же сигнал на панели приборов автомобиля некорректно отображает действительную позицию рычага АКПП. Причиной этому служит сбой верных настроек механизма переключения передач или повреждение его конструктивных элементов. Решить вопрос можно путем определения и замены сломанных компонентов с последующее регулировкой оборудования, отвечающей требованиям регламента эксплуатации транспортного средства.
Силовой агрегат ТС запускается при установке рычага КПП в позиции, отличные от «N » и «Р ». Вероятнее всего, подобное положение дел вызвано неполадками в системе переключения передач, о которых говорилось выше. Также возможен сбой в работе включателя пуска, интегрированного в коробку. Исправить ситуацию позволит корректировка работы активатора пуска.
Протечка масла из коробки. Причины: произвольное ослабление крепежных элементов, фиксирующих отдельные конструктивные элементы или поломка колец-уплотнителей для смазки. В первом случае достаточно выполнить затяжку болтов и гаек, а во втором – заменить прокладки и уплотнители на свежие новые аналоги.
Шум в коробке передач, самопроизвольное или утрудненное переключение передач, а также отказ транспортного средства ехать, независимо от позиционирования рычага говорят о недостатке смазки в агрегате. Исправить положение поможет замер уровня смазки и её пополнение.
Когда невозможно переключится на пониженную передачу без нажатия педали газа, значит, что сбоят настройки или сломались компоненты привода дроссельной заслонки. Здесь необходима диагностика, которая даст возможность определить повреждение, с дальнейшей заменой конструктивных элементов или осуществлением корректировки настроек.

Признаки неисправности и почему соленоиды АКПП выходят и строя

Неправильное использование трансмиссии способно привести к сбою в системе (резкий разгон, пробуксовка, буксировка, движение на «холодном» двигателе зимой без прогрева). На корректное функционирование клапанов влияет состав и качество масла. Несвоевременная замена соленоида, трансмиссионной жидкости ведет к загрязнению АКПП и выходу ее из строя.

Признаки неисправности соленоидов:

сбои при передвижении на «холодной» и «горячей» коробке;
утечка масла;
низкий уровень давления в системе;
трещины на деталях, их износ.

В случае с поломкой гидроблока, происходит остановка автомобиля при переключении режима «P» в «D».

Определять причину неполадок необходимо только в специализированном сервисе.

Что означает ошибка P0746

В автомобилях Nissan Teana, Mitsubishi Outlander и других моделях с вариатором гидравлическое давление трансмиссионной жидкости используется с целью блокировки гидротрансформатора и корректировки передаточного соотношения.

За контроль над уровнем давления для правильной работы АКПП отвечает электронный блок управления. Он изменяет напор жидкости в зависимости от положения педали акселератора, количества оборотов мотора, скорости, ряда иных параметров.

Когда может появиться ошибка? Ошибка P0746 отображается в случае, если упомянутый электронный блок управления определит несоответствие давления гидравлической жидкости оптимальному значению. Как правило, напор в таких случаях сильно меньше необходимого для корректной работы бесступенчатой АКПП. У ряда автомобилей в дополнение к коду ошибки на приборной панели загорается лампочка Check Engine.

История появлении кодов ошибок OBD-II

А вскоре появились и электронные блоки управления, первое поколение которых отвечало за централизованную интерпретацию всех данных, поступающих от датчиков и отображение их показаний на панели приборов. Постепенно ЭБУ начали оснащаться функцией обратной связи, что позволило, кроме чисто считывающих задач, выполнять и контролирующие, частично взяв управление некоторыми функциями работы автомобиля на себя. Блок управления стал настолько умным, что уже умел распознавать сбои в работе датчиков и других блоков автомобиля (прежде всего – отвечающих за работоспособность силового агрегата) и записывать их во флеш-память, чтобы эти ошибки позже можно было интерпретировать. Для этого использовались специальные устройства, которые подключаются к ЭБУ и одновременно к компьютеру (ноутбуку, планшету, а сегодня – и к смартфону). Проблема была в том, что каждый автопроизводитель разрабатывал блоки управления, которые использовали собственную систему кодировки. Более того, зачастую даже в пределах одной марки разные версии ЭБУ не понимали друг друга. Это создавало огромные сложности при диагностировании неисправностей автомобилей для сервисных центров.

Решение пришло с неожиданной стороны. Начиная с середины 80-х годов, прогрессивная мировая общественность начала бить в колокола, утверждая, что агрессивная технологическая деятельность человеческой цивилизации, прежде всего стран с развитой экономикой, привела к потеплению климата. И виноватыми в этом оказались выбросы парниковых газов, источником которых были и автомобили. Внимая гласу учёных, правительство США предприняло некоторые практические шаги, направленные на улучшение экологической ситуации. Одной из таких мер стало принятие стандартов, касающихся оснащения автомобилей с целью уменьшения вреда, наносимого системой выхлопа. В частности, в 1996 году внедрение автомобилестроителями в состав автомобилей блоков ЭБУ стало обязательным, при этом эти устройства должны были, прежде всего, контролировать те параметры работы силового агрегата, которые имели прямое или опосредованное отношение к качеству выхлопа.

Стандарт также упорядочивал структуру обмена информацией между датчиками и исполнительными устройствами с одной стороны, и ЭБУ с другой. Так появилась система OBD-II, регламентирующая порядок записи и считывания информации о работе двигателя. И хотя вначале стандарт имел достаточно узкую направленность и не позволял диагностировать большой спектр других узлов и систем автомобиля, он стал необычайно популярным и начал приобретать сторонников и за пределами США. Этому способствовал и тот факт, что действие стандарта распространялось на все автомобили, производимые на территории Соединённых Штатов, включая иностранные бренды, производимые на местных мощностях для местного же рынка.

В том же 1996 году стандарт был взят на вооружение некоторыми европейскими и азиатскими автопроизводителями, но массовый переход на использование стандартизированного протокола ОБД-2 в отношении кодов ошибок произошла в 2001 году. Правда, касалось это только ТС, оснащённых бензиновым мотором. Для авто с дизельным двигателем переход на использование протокола произошёл на три года позже, в 2004 году. В частности, на территории России стандарт OBD-II внедрён на следующих предприятиях:

АвтоВАЗ (с использованием ЭБУ производства Bosch MP);
ГАЗ (автомобили Газель, Волга, оснащённые силовым агрегатом Chrysler 2.4L);
Всеволожский завод (автомобили Ford Focus);
Таганрог (автомобили Hyundai Accent);
Калининград (собирает автомобили Kia, BMW);
Ижевск (Kia);
Тольятти (Chevrolet).

Несмотря на появление стандартизированного протокола, в настоящее время существует несколько его реализаций, привязанных к тем или иным экологическим стандартам:

протокол CAN на основе ISO15765-4, в соответствии с которым выпускаются автомобили последних поколений (Форд, Ягуар, Мерседес, Мазда, Ниссан, Лексус, Тойота, Пежо, Крайслер, Рено, Фольксваген, Порше, Опель, Ауди, Сааб, Вольво и др. марок);
протокол ISO14230-4 (называемый также K-линией) действует в отношении корейских авто (Дэу, КИА, Хёндай), Субару STi и небольшого количества моделей бренда Mercedes;
протокол ISO9141-2 распространён в Японии (автомобили Хонда, Акура, Лексус, Инфинити, Тойота, Ниссан) и Европе (БМВ, Ауди, МИНИ, Мерседес, Порше), используется он и на ранних американских авто (Додж, Крайслер, Плимут, Игл);
протокол J1850 VPW распространён в США на автомобилях марок Кадиллак, Бьюик, Крайслер, Шевроле, Хаммер, Додж, Олдсмобиль, Исудзу, Понтиак;
версия PWM протокола J1850 нашла применение на автомобилях Линкольн, Форд, Ягуар, Мазда.

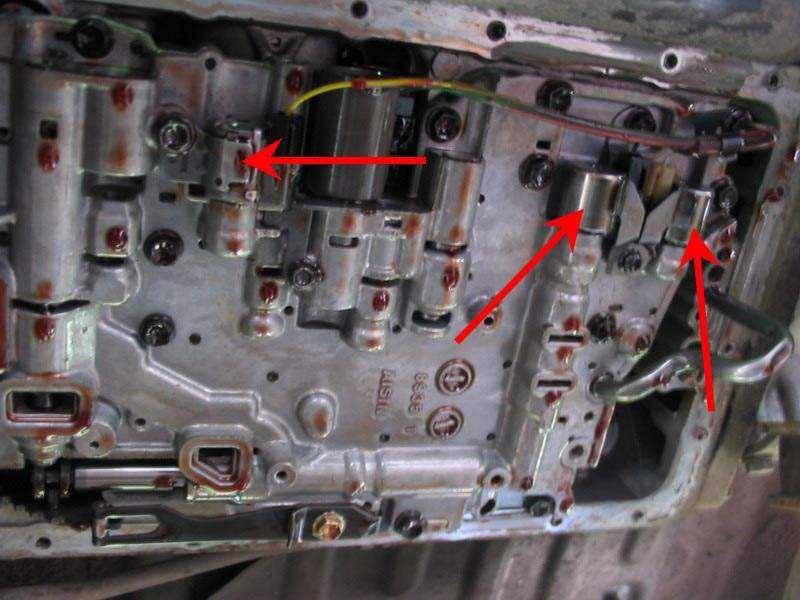

Самостоятельная проверка и замена соленоидов АКПП

Соленоиды постоянно находятся в агрессивной среде – трансмиссионном масле с металлическими мелкими продуктами износа шестерен (стружка, осколки, сажа от тормозных фрикционов и пр.).Принцип действия клапана АКПП состоит в том, что его сердечник постоянно находится в магнитном поле. Этим магнитом притягиваются металлические фрагменты, находящиеся в масляном растворе, на стержень и обмотку катушки.

Если при эксплуатации автомобиля замечены такие признаки, как удары и толчки в районе коробки передач, загорелась лампочка датчика о неисправности АКПП, переключение передач сопровождается резкими ударами и рывками, рекомендуется проверить состояние соленоидов:

Первичная компьютерная диагностика гидроблока.
Если компьютер выдал заключение о поломке соленоидов, данные механизмы демонтируются с машины для дальнейшего анализа.
При помощи тестера замеряется сопротивление соленоида. Данный показатель должен быть равен 10-25 Ом.
Проверяется возможное заклинивание сердечника. Контакты клапана подсоединяются к источнику тока с напряжением 12 вольт. Если соленоид исправен, он должен при подключении издавать явный щелчок.

Существует метод проверки соленоидов при помощи сжатого воздуха. Считается, что при продувке клапана, находящегося в закрытом положении, он свободно пропускает воздушный поток. Соответственно, в открытом – воздух не проходит.

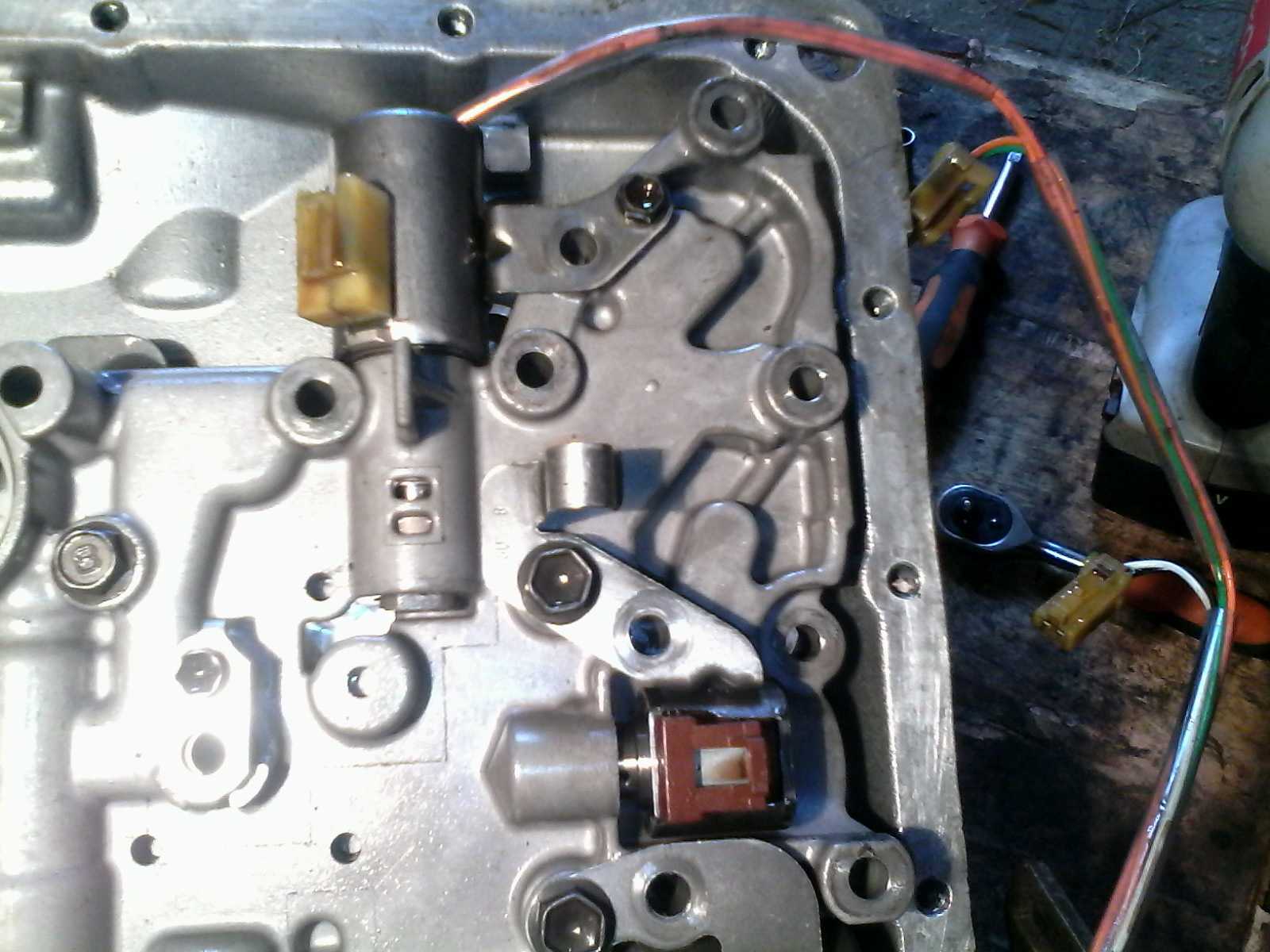

Замена соленоидов в АКПП может быть произведена в условиях гаража. Основное условие – тщательное выполнение рекомендаций. Тип соленоида определяется, исходя из особенностей конструкции автоматической коробки передач. Необходимые технические данные на АКПП можно посмотреть в инструкции по эксплуатации конкретного автомобиля.

Алгоритм действий при замене соленоидов АКПП:

демонтаж гидроблока с коробки передач (открутить болты, отжать специальные фиксаторы);
отключение от питания и извлечение соленоидов из блока;
установка новых соленоидов на освободившиеся места;
подключение элементов к сети;
установка гидроблока на место с заменой изношенной прокладки на новую.

Прокладка гидроблока нуждается в обязательной замене с целью предупреждения возможных утечек масляной жидкости.

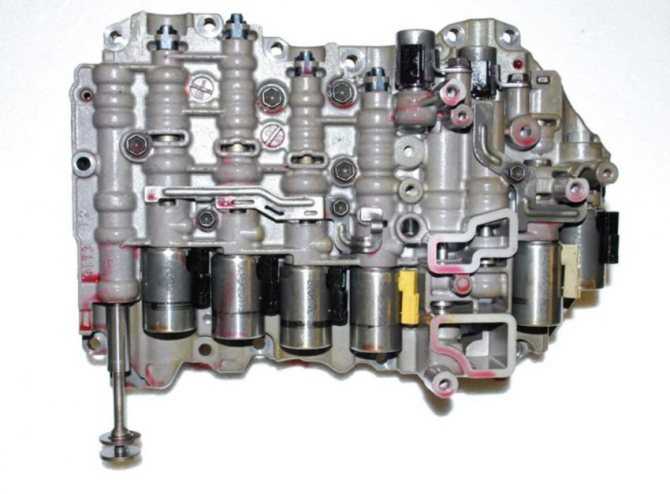

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

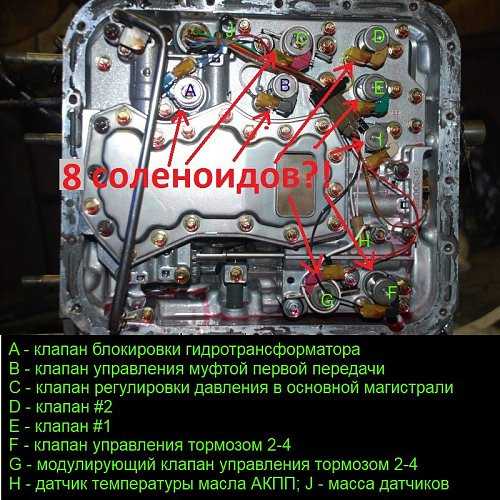

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

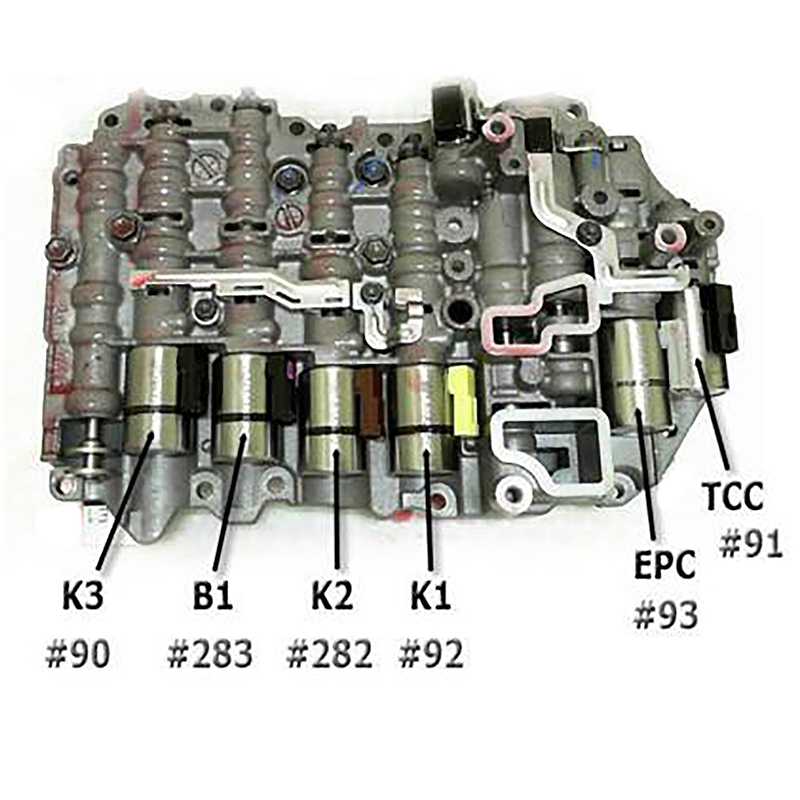

Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Что это значит?

Это общий диагностический код неисправности трансмиссии (DTC), который обычно применяется к автомобилям OBD-II, оснащенным автоматической коробкой передач.

Это может включать в себя, помимо прочего, автомобили Ford, Mercury, Lincoln, Jaguar, Chevrolet, Toyota, Nissan, Allison / Duramax, Dodge, Jeep, Honda, Acura и т. Д. Хотя общие, точные этапы ремонта могут варьироваться в зависимости от года. , марка, модель и комплектация силового агрегата.

Когда установлен код неисправности P0745 OBD-II, модуль управления трансмиссией (PCM) обнаружил проблему с соленоидом управления давлением трансмиссии «A». Большинство автоматических трансмиссий имеют по крайней мере три соленоида, которые являются соленоидами A, B и C. Коды неисправностей, связанные с соленоидом «A», — это коды P0745, P0746, P0747, P0748 и P0749. Набор кодов основан на конкретной неисправности, которая предупреждает PCM и включает контрольную лампу двигателя.

Электромагнитные клапаны управления давлением трансмиссии служат для управления давлением жидкости для правильной работы автоматической трансмиссии. PCM получает электронный сигнал, основанный на давлении внутри соленоидов. Автоматическая трансмиссия управляется лентами и муфтами, которые переключают передачи, оказывая давление жидкости в нужном месте в нужное время. На основе сигналов от связанных устройств, контролирующих скорость транспортного средства, PCM управляет соленоидами давления, чтобы направлять жидкость с соответствующим давлением в различные гидравлические контуры, которые изменяют передаточное отношение трансмиссии в нужное время.

Код P0745 устанавливается PCM, когда соленоид управления давлением «A» испытывает общую неисправность.

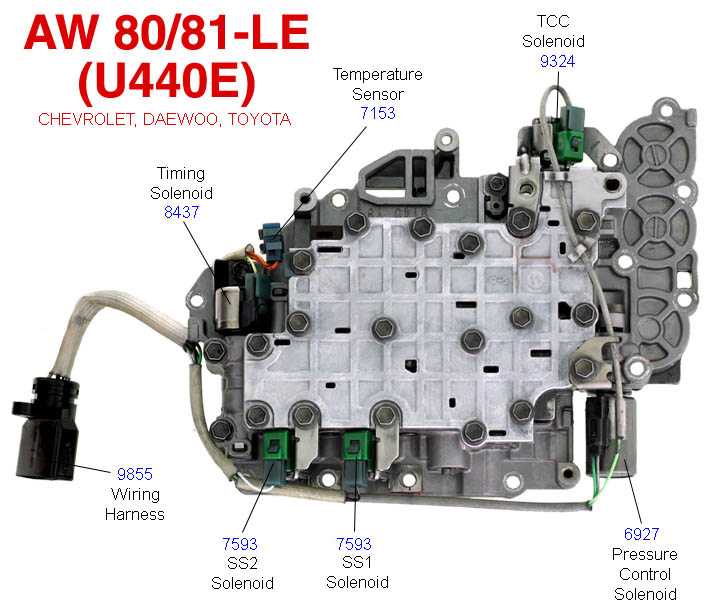

Пример соленоида управления давлением трансмиссии:
