Через сколько менять ремень грм на 16 клапанной ваз-2112: когда и почему

Ход работ по замене ремня ГРМ 16 клапанного K4M

Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).

Начало замены

Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.

Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.

Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.

Лучше подпирать мотор домкратом, чтобы при необходимости можно было опустить или приподнять двигатель

Крепление подушки двигателя К4М

Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.

Заглушки отверстий коленвалов

Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ

Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.

После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.

Фиксируем распредвалы

Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.

Снятие ремня ГРМ

Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.

После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).

Затем съемником снимаем шестеренку с коленвала.

Проверьте состояние ролика водяной помпы.

Установка нового ремня ГРМ по меткам

Перед обратной сборкой проверьте снятые узлы, замените на новые из комплекта, проверьте состояние сальников коленвала, помпы. Прочистите посадочные места. Ставим новый натяжной ролик (1). Будьте внимательны, на нем есть прорезь, надо, чтобы она совпала в паз. Накручиваете от руки гайку, затем ставите направляющий ролик (2), крепите до конца.

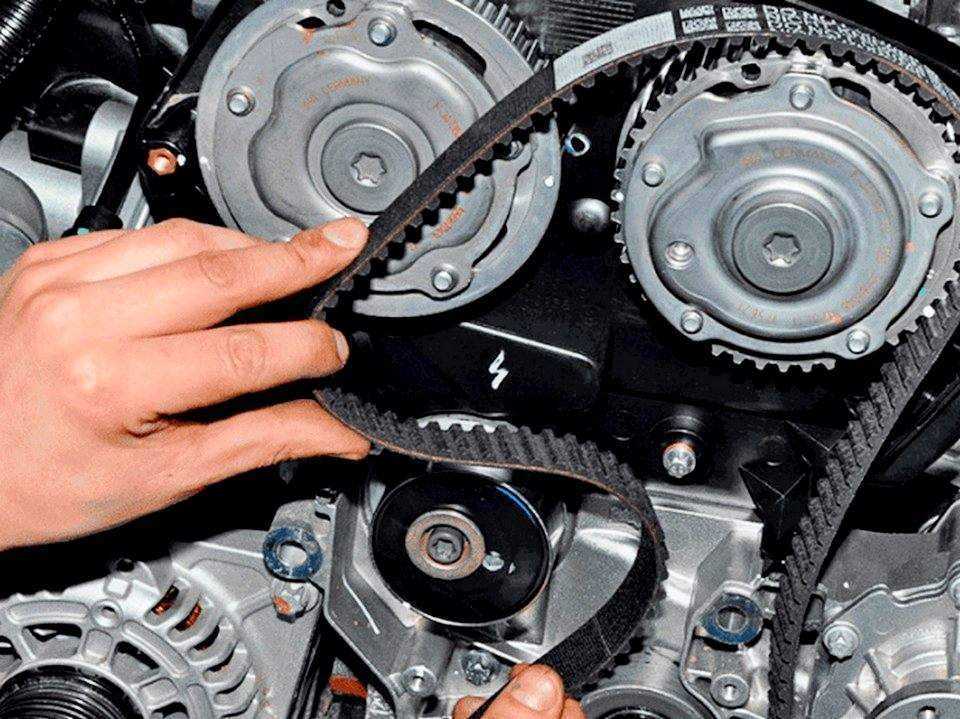

Заводим ремень ГРМ К4М. Сначала надеваем на шестерни распределительных валов, пропускаем на ленивец, шестерню помпы, натяжитель. Свободная петля ремешка опустится вниз. Совет: проверьте положение КВ, наживите болт с контргайкой, пробуйте слегка провернуть по часовой стрелке. Вал упрется. Аккуратно выверните болт. Прорезь под шпонку находится строго вертикально оси вала.

Ставим шестеренку коленвала. Можно чуть приподнять двигатель, чтобы легче было насадить шестерню на вал.

Делаем натяжку: вставляем шестигранник (1), проворачиваем по часовой стрелке эксцентрик (2), смотрим, чтобы флажок (3), совместился с прорезью, (4) затягиваем болт крепления до упора.

Снимаем стопорный винт с коленчатого вала, приспособление с распредвалов. Делаем один оборот коленвала, смотрим совмещение прорезей РВ. Приспособление опять должно войти в прорези, что означает правильную установку.

Сборка

Сначала ставим металлическую крышку, затем пластмассовую крышку. Для удобства крепления можно слегка приподнимать или опускать двигатель К4М. Не забываем про заглушки коленвала, РВ. Надеваем шкив привода генератора на коленвал, заодно меняем ремень генератора. Ставим остальные элементы разборки на свои места. Проверяем уровень масла, охлаждающей жидкости, подсоединяем клемму аккумулятора, включаем зажигание. Проверяем работу К4М на холостых оборотах, в движении на скорости.

К4М под капотом Ниссан Альмера G15

Замена ремня ГРМ на автомобилях ВАЗ 2112 16 клапанов от А до Я

В каких случаях требуется замена?

Чтобы понять, что ремень ГРМ нуждается в замене, нужно визуально осмотреть элемент.

Прекратить его использование необходимо, если обнаружились следующие поломки:

• поверх ремня ГРМ появились трещинки, разрезы, или его основа расслаивается;
• если насечки, находящиеся с внутренней стороны ремня, повреждены.

Самые распространенные причины, почему ремень порвался:

• автолюбитель просто не знает, как натянуть его должным образом;
• неправильная эксплуатация или использование ремня дольше указанного срока;
• попадание на поверхность ремня ОЖ, топлива, смазывающего вещества;
• некорректная работа водной помпы;
• люфтение роликов ремня: натяжного и опорного.

Если не следить за правильной регулировкой ремня, не проводить осмотр и замену роликов на ВАЗ 2112, то это может привести к другим поломкам. Какие ролики ГРМ на ВАЗ 2110-2112 16v лучше, узнаем от автора видео MegaMeyhem.

Если ремень ГРМ лопнет, это нарушит работу всего двигателя. Тогда все погружается в хаос: клапана и поршни соприкасаются друг с другом, потому что их движения не контролируются. Вследствие удара клапаны гнутся и, задевая поршни, повреждают их внешние стенки, царапают цилиндры и важные детали газораспределительного механизма.

Помимо визуальной диагностики расслоения, трещин и прочего, на автомобиль ВАЗ 2112 (инжектор в том числе) рекомендуется каждые 50 тысяч км. движения менять ремень. Какой ремень ГРМ на ВАЗ лучше выбрать – описано ниже.

Параметры выбора

На автомобильном рынке можно отыскать несколько фирм, которые изготавливают качественные ремни. Его длина должна быть 742 мм.

Подбирая ремень для двигателей 16 клапанов, можно обратить внимание на:

1. Заводской ремень от Волжского автозавода: Lada 21126-1006040. Это прочный ремень, изготовленный из качественного материала. Стоит он не так дорого, чтобы можно было пожалеть денег.
2. Lynx 137FL22 – ремень ГРМ от японского изготовителя. На его внутренней стороне находится 137 разрезов-зубцов. Так как он стоит относительно недорого, менять его придется чаще, чем другие. Это не значит, что качество материала плохое. Японские изделия хорошо зарекомендовали себя среди автолюбителей.
3. Ремни от фирмы Bosch. Эта фирма на рынке зарекомендовала себя как воплощение качества и долгосрочности. Ремни от изготовителя вышли отличными и, как следствие, среди автолюбителей они пользуются заслуженной популярностью. Рекомендованный срок службы ремешки полностью отрабатывают.
4. Немецкий ремень ContiTech. Изготовители постарались сделать изделие прочным, включив в состав полиамидную ткань, стекловолокно и синтетический каучук.
5. Optibelt. Ремни этой фирмы устанавливаются и на 12-клапанные двигатели. Они пользуются хорошей славой среди автолюбителей из-за большого ресурса. Все оттого, что случаи «смерти» ремня почти не зафиксированы, и он отрабатывает свой срок благодаря качеству используемых материалов.
6. Gates 5631XS возглавляет линейку самых популярных ремней, качество которых находится на высоте. Это заслуженный лидер продаж. Ремни Gates выполнены из качественного материала, а потому риски обрыва ремня ГРМ на ВАЗ с двигателем 16 клапанов снижаются к нулю.
7. Ремни БРТ отечественного производства. Специалисты считают, что БРТ – это российский аналог Gates. Что примечательно, качество отечественного ремня не уступает зарубежному изделию, а вот цена его на порядок ниже.

Через сколько менять ремень ГРМ, узнаем из видео от канала АВТОТЕМА ТВ.

Особенности выставления меток

Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.

А вот ремни каких фирм рекомендует покупать производитель:

• Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
• Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
• А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
• ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
• Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
• Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
• Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.

Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:

Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

• autodvig.com
• avtogrm.ru
• www.vazdriver.ru
• www.drive2.ru

Замена ремня ГРМ на ВАЗ 2112

Подготовительный этап:

• Инструменты: ключи, головки, спецключ для отвинчивания коленвала, трещотка;
• Дополнительное освещение, ветошь;
• Комплект уплотнительных прокладок под шкивы коленвала и распредвала;
• Новый зубчатый ремень;
• Домкрат, подъемный механизм.

Процесс замены ремня на ВАЗ 2112 8 и 16 клапанов идентичный, за исключением длины привода. В случае с предустановленный кондиционером он длиннее на 5.0 сантиметров.

Последовательность действий при замене привода:

• Домкратим автомобиль, вывешиваем подъемным механизмом, при наличии;
• Блокируем задние колеса клиновидными башмаками, выжимаем стояночный тормоз;
• Отвинчиваем болты, снимаем колеса;
• В моторном отсеке демонтируем пластиковый защитный кожух;
• Выставляем по меткам валы коленвала, распредвала (см. фото «выставление меток»);

• Отпускаем крепление натяжителя привода (ключ на «17»);
• Снимаем ремень со шлицов распредвала, коленвала;
• Перед установкой нового привода проверяем герметичность сальников, отсутствие потеков. Повторно сверяем метки на шлицах;
• Далее следует натяжка ремня в направлении от коленвала к распредвалу;
• Выравниваем, центрируем привод в шлицах;
• Вставляем ролик — натяжитель, затягиваем гайку натяжителя до такой степени, чтобы просадка ремня при нажатии пальцем не превышала 1.0 см. на участке от распредвала к коленвалу. При необходимости нужно подтянуть натяжение.

Для контроля момента затяжки используйте динамометрический ключ. Рекомендуемое натяжение: 30 Нм. Надеваем пластиковый кожух, запускаем мотор, проверяем работу агрегата.

Когда менять ремень на ВАЗ 2112

Изготовитель в инструкции по эксплуатации указывает на интервал замены в 120000 км. На практике, приводы служат не более 65 – 75 тыс. км., после чего нуждаются в замене новыми.

Оптимальный вариант:

• Профилактика: каждый плановый технический осмотр;
• Замена: каждое четвертое ТО или по мере возникновения необходимости.

Чаще всего, приводы подлежат замене перед зимой, после лета, когда машину готовят к переходу с одного сезона на другой.

При возникновении сложностей в процессе установки, обращайтесь за помощью к специалистам СТО.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

• Если привод только на генератор — длина ремня 742 мм.
• При наличии гидроусилителя руля — 1115 мм.
• При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Когда нужна внеплановая замена?

К сожалению, можно часто нарваться на некачественные запчасти. И такая ответственная деталь, как ремень ГРМ, тому не исключение. Если вы заметили, что он начал трескаться или рваться (речь идет о корде), срочно делайте внеплановую замену. Только так можно исключить ужасные последствия обрыва ремня ГРМ.

Если на рабочей поверхности было обнаружено масло, нужно менять деталь? Спорный вопрос. Кто-то меняет приводной элемент, а кто-то чистит и ездит на старом. Одно можно сказать: если он целый, а загрязнения небольшие, замена не обязательна. Можно снять, прочистить и ездить дальше. Но если он буквально загажен маслом или антифризом, либо есть другие дефекты (трещины и надрывы) — только замена.

Установка нового ремня ГРМ

Часто автолюбители задаются вопросом о том, а стоит ли менять приводной элемент при покупке б/у авто. Лучше поменять, причем вместе с помпой. Будет уверенность, что ничего не заклинит и не оборвет. Продавцу верить можно только в случае, если замена была подтверждена документально на сервисе и приводной элемент как минимум свежий на вид.

Ременной газораспределительный механизм имеет право на жизнь. Объективно он лучше, чем цепь. Не стоит воспринимать буквально байки о том, что ремень обязательно порвется. Если за ним следить, менять строго комплектом по регламенту и уж тем более ставить оригинал, об обрыве можно забыть в принципе. Обслуживайте автомобиль вовремя и выбирайте проверенных специалистов!

Причины обрыва ремня ГРМ

Обрыв ремня, как и обрыв шатуна на Приоре, предваряют некоторые причины. Они могут быть самыми разными, но сводятся обычно к следующим первопричинам:

1. Обрыв может произойти попросту от ветхости самого ремня или его исключительно плохого качества (потеки масла из-под сальников либо острые края шестеренок валов).

2. Заклинивает помпа (встречается очень часто);

3. Заклинивают ролики или отвинчивается натяжной ролик;

4. Клинятся также один либо несколько распредвалов (к примеру, по причине поломки одного из распредвалов – но тут последствия существенно другие);

5. Полностью заклинивает коленвал (ажур полный, но никто не сможет гарантировать то, что ремень при этом порвется).

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

Через сколько менять ремень ГРМ?

Вопрос от читателя. «Здравствуйте Сергей. У меня ВАЗ 2110, с 16 – ти клапанным двигателем. Недавно испугали, что при обрыве ремня ГРМ может погнуть клапана, тогда считай ремонт на приличную сумму выходит. У меня к вам вопрос – через сколько менять ремень ГРМ? Александр.»

Темя действительно интересная. Давайте вместе подумаем над ним…

Через сколько менять ремень ГРМ?

Мы частично обсуждали этот вопрос в статье — ремень ГРМ или цепь. Почитайте интересно. Но сегодня речь пойдет именно о ГРМ.

ремень ГРМ

Немного теории. Ремень ГРМ (или ремень ГазоРаспределительного Механизма), неотъемлемая часть звена между коленвалом и распределительным валом (валами у 16 клапанного двигателя). Коленвал вращаясь, по средствам это ремня вращает распределительный вал, который в определенной последовательности открывает или закрывает клапана. Тем самым обеспечивая впрыск топлива или выход отработанных газов. Он является «сухим» соединительным звеном в цепочке коленвал – распредвал. То есть он находится снаружи двигателя (обычно закрыт кожухом) и не смазывается моторным маслом, в отличие от цепи, которая находится внутри двигателя и смазывается моторным маслом. Это теория.

Вот небольшое видео которое показывает принцип работы.

Как становится понятно, на ремень действуют внушительные силы, он изнашивается. Поэтому время от времени его нужно менять. Если этого не сделать, то можно нарваться на серьезные проблемы. Ремень попросту порвется, в двигателе получится дисбаланс, есть шанс погнуть клапана. Хотя современные двигатели от этого застрахованы, они имеют ямки на поршнях двигателя.

И вот тут то возникает много вопросов, основной – через сколько его менять?

Скажу так – если у вас новая гарантийная машина, то вы даже и знать не будете, когда его меняют. Просто у вас все сменят по гарантии. Обычно это либо 40 – 50 000 для наших автомобилей. Или же 60 – 70 000 для импортных. НА моем, FORD FUSION ремень ГРМ проходил 150 000 километров.

Однако если у вас уже нет гарантии, и вы не знаете когда в последний раз он менялся (автомобиль покупался у другого хозяина). То вопрос звучит по-другому.

Я бы поступил так!

1) Постарался бы узнать у предыдущего хозяина, менялся ли вообще ремень ГРМ? Если да то примерно когда. Если пробег на нашем отечественном автомобиле уже со смененным ГРМ больше 30 000 километров, то нужно менять, на иномарке сменил бы через 50 – 60 000. Также если ремень не менялся нужно срочно менять, при условии что пробег автомобиля большой.

2) Где он менялся, на официальной станции или же у дяди «Васи» в гараже

Это тоже важно. Объясню почему

Если вы меняете у официалов, то они, как правило, ставят оригинальные запчасти, а соответственно он также будет оригинальным. Проходит достаточно долго (вспомнить даже мой FORD FUSION – оригинал проходил 150 000 километров). Опять же они дадут гарантию. Если вы меняли в гараже у дяди Васи, тут 50 на 50, могут поставить хороший ремень ГРМ, и он также будет ходить долго. Могут посоветовать другой — более дешевый, но вот только, сколько он ходить будет никто не знает. По аналогии скажу — что у нас на рабочей ВАЗ 2111 — летит каждые 10 000 километров, потому как ставят не понятно какие запчасти.

3) Даже если у купленного вами автомобиля сменен ремень ГРМ 10 – 15 000 километров назад. Он запросто может порваться, особенно это касается наших автомобилей, на иномарках все-таки ремни ходят дольше. Почему спросите вы? ДА потому что многие автомобилисты особенно зимой, прогревают двигатели на стоянках например, иногда прогрев двигателя доходит до 10 – 15 минут. Спидометр автомобиля стоит, а двигатель работает. Поэтому в наших широтах, со сложными дорожными условиями и нашими зимами, этот узел нужно менять чаще. Допустим, производитель заверяет, что проходит 60 000 километров, допустим на нашей Лада Приора. Смело делим пробег на два и получаем 30 000 километров, это похоже на правду. На иномарках также, только там производители заявляют 100 – 120 000 километров, тут можно делить не на два, а отнимать 30 – 40 %, то есть меняет примерно через 60 – 70 000 километров.

Думаю, понятен ход моих мыслей. Если у вас стоит оригинальный вариант, и производитель заявляет, что вы можете проехать 120 000 километров, лучше его поменять через 80 000 километров. Вам будет спокойнее. Спишите 40 000 на износ и зимние прогревы. Также помните, на ремне ГРМ экономить не стоит, особенно если у вас на поршнях нет «ямок» для случаев обрыва — тогда вы попадете на дорогостоящий ремонт. Покупайте только проверенные экземпляры, те которые ставит завод на свои автомобили. Думаю полностью раскрыл тему, читайте наш АВТОБЛОГ

Замена ременной передачи

Сначала об инструментах, которые понадобятся нам при произведении ремонтных работ:

• шестигранник;
• торцовые головки;
• накидные и рожковые ключи;
• отвертки, имеющие разные наконечники;
• ключ для натяжки роликов.

1. Начать ремонт необходимо с установки автомобиля на ровную поверхность. Открывается капот и отсоединяется левая клемма от аккумулятора. Так происходит обесточивание автомобиля. 2. Теперь нужно снять корпус системы ГРМ. . 3. На датчике коленвала нужно отключить контакты и проверить расположение меток. Эти метки расположены на шестеренках коленвалов и внутренней стороне кожуха.

4. На венце маховика метки также должны сойтись. Чтобы проследить их совпадение, необходимо отвернуть пробку на картере. Метка стоит на зубчатке маховика. Если она сходится с меткой (пропилом), расположенной на картере, тогда все хорошо.

5. Ослабляем натяжение ременной передачи и проверяем метку, расположенную на коленвале. Производим фиксацию маховика, путем устанавливания отвертки между картером и венцом. 6. Откручиваем шкив коленвала. Проверяем совпадение меток на шестеренке коленвала и масляной помпе. 7. Теперь можно менять ремень. Для этого сначала надо снять ролик натяжения. Затем уже снимается ремень. 8. Натягиваем новую передачу. Натяжной ролик при этом проворачивается по часовой. Это легче делать специальным ключом, который следует приготовить заранее. Если ключа нет, тогда можно для этого использовать плоскогубцы, концы у которых искривлены. Регулировать натяжение нужно до тех пор, пока оно не станет оптимальным. 9. Теперь собираем все от обратного. Не забываем вынуть отвертку из картера.

Некоторые новшества

Модернизованный 16-клапанный мотор

Недавно вышедшие седаны и хэтчбэки семейства Приора стандартной комплектации оснащены модернизированным двигателем — 90-сильный мотор с 8 клапанами и облегченными шатунной и поршневой группами. Данный силовой агрегат разработан в научно-техническом центре АвтоВАЗа. Чтобы его освоить, производителю потребовалось модернизировать линии изготовления основных деталей и сборки моторов. Металлургическое производство претерпело модернизацию линии отливки блока цилиндров.

Для снижения общего веса на 39% по сравнению с основной версией, потребовалось оптимизировать систему охлаждения головки и блока цилиндров. Двигатель получил новый привод распределительного вала, включая автоматический натяжитель, форсунки охлаждения поршней, металлическую прокладку головки цилиндров. Снижение механический потерь позволило увеличить мощность мотора с 59,5 кВт до 64 кВт, то есть до 90 л.с. При этом максимальный крутящий момент с 120 Нм увеличился до 140 Нм. Это привело к снижению уровня вибраций и шума. Уменьшился и удельный расход топлива, что привело к увеличению ресурса двигателя до 200 тыс.км. Также повысилась и экологичность мотора. Выброс углекислого газа сократился с 175 г/км до 165 г/км.

АвтоВАЗ выпустил более 700 машин с новыми двигателями. Розничная рекомендуемая цена на Ладу Приора в комплектации «Стандарт» типа седан составляет 8 тыс. у. е. а хэтчбек — 8,500 тыс. у. е. Отечественный производитель планирует вскоре применить новые двигатели на Lada Granta и Lada Kalina.
