Насос системы охлаждения

Общий вид

1. Водяной насос.
2. Уплотнение.
3. Крыльчатка.
4. Уплотнение.
5. Крышка водяного насос.
6. Хомут.
7. Впускной шланг.
8. Впускная трубка.
9. Болт.
10. Впускной шланг.
11. Фланец.
12. Болт.
13. Гайка.
14. Штифт.

Снятие и установка водяного насоса

1. Слить охлаждающую жидкость.

2. Снять приводной ремень генератора и шкив водяного насоса.

3. Снять крышку головки блока цилиндров.

4. Снять крышки ремня №2 и №3.

6. Снять масляный щуп. Предварительно вывернуть болты крепления, затем снять щуп и уплотнительные кольца.

Момент затяжки болтов: 9 Н·м.

7. Снять водяной насос и впускную трубку. Для этого:

1) Отсоединить разъем датчика температуры.

2) Вывернуть 2 гайки соединения насоса с блоком цилиндров.

3) Вывернуть 3 болта соединения водяного насоса с впускной трубкой.

4) Снять уплотнительное кольцо с блока цилиндров.

Примечание: При установке использовать новое уплотнительное кольцо.

8. Отделить впускную трубку от насоса.

9. Установка выполняется в обратной последовательности.

10. Проверить герметичность системы охлаждения.

Проверка технического состояния водяного насоса

1. Проверить герметичность впускного или впускного отверстий, при необходимости заменить насос.

2. Проверить плавность вращения шкива с подшипником, при необходимости заменить насос.

Разборка и сборка водяного насоса

1. Вывернуть 4 болта, снять крышку насоса с помощью отвертки.

Момент крепления болтов: 9 Н·м.

2. С помощью специального приспособления и пресса выпрессовать вал.

4. Снять подшипник водяного насоса. Для этого:

1) Зашлифовать крыльчатку шлифовальным кругом, как показано на рисунке.

Примечание: Не шлифовать вал.

2) Постепенно нагреть насос до температуры 85° С.

3) С помощью пресса выпрессовать вал, снять крыльчатку с подшипником.

4) Снять крепление с водяного насоса.

Примечание: Не повредить корпус насоса.

Перед сборкой нанести минеральное масло на крепление и контактную поверхность крыльчатки.

Крыльчатка должна находиться на расстоянии 7.8 мм от корпуса насоса.

При сборке установить крепление на расстоянии 76.7 мм от блока цилиндров.

5. Выпрессовать уплотнение, как показано на рисунке.

Примечание: При сборке нанести уплотняющий материал на уплотнение и блок цилиндров.

6. Сборка выполняется в обратной последовательности.

Примечание: При сборке использовать новые уплотнения, крыльчатку и подшипник.

7. Проверить плавность вращения насоса.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Схема установки генератора

Алгоритм снятия генератора с автомобиля X60, оснащенного бензиновым двигателем с рабочим объемом 1,8 л:

1. Для доступа к месту установки электрического оборудования потребуется демонтировать верхнюю пластиковую крышку мотора.
2. Снять массовый провод с отрицательной клеммы аккумуляторной батареи.
3. Отключить фиксаторы электропроводки, расположенной под крышкой. Рекомендуется пометить крепежные узлы или нарисовать монтажную схему, чтобы впоследствии не перепутать маршруты прокладки жгутов.
4. Отсоединить штекер с 3 контактами, подключенный к корпусу генератора автомобиля Lifan X60. На колодке предусмотрен пластиковый фиксатор, на который требуется надавить движением руки от себя. Не отпуская защелки, следует покачивать штекер, одновременно вытягивая узел из гнезда.
5. Отвернуть ключом на 10 мм гайку, удерживающую силовой провод.
6. Ослабить натяжение и снять привод со шкива. Ремень отводится в сторону и вверх (для удержания используется болт или пластиковый хомут).
7. Открутить верхнюю точку крепления при помощи ключа на 10 мм.
8. Отвести корпус генератора от блока цилиндров двигателя, а затем вывернуть нижний болт крепления (при помощи ключа на 13 мм).
9. Вынуть устройство из моторного отсека. Установка изделия на штатное место производится в обратной последовательности.

Задняя часть генератора закрывается пластиковым кожухом, который крепится болтом и дополнительным винтом. Для снятия реле-регулятора вместе со щетками необходимо отвернуть плоской отверткой 3 крепежных винта. Если потребуется перепаивать точки крепления обмоток статора, то рекомендуется использовать электрический паяльник мощностью не менее 100 Вт.

Источник

Проверка герметичности систем и двигателя

Первичная проверка системы охлаждения двигателя на герметичность может проводиться при помощи визуального осмотра

Во-первых, нужно обратить внимание на уровень охлаждающей жидкости в расширительном бачке

Эта процедура должна входить в ежедневный осмотр автомобиля каждым водителем перед выездом из гаража или со стоянки. Во-вторых, следует внимательно осматривать двигатель снаружи для выявления потеков жидкости и масла через микроскопические трещины. Ну и соединения всех трубопроводов системы также нужно осматривать регулярно.

Более тщательный способ заключается в следующем. В систему охлаждения наливают максимально возможный объем воды. После этого поршень первого цилиндра нужно установить в верхнюю мертвую точку на такте сжатия. Далее, через отверстие вывернутой форсунки подается сжатый воздух (давление 0.5 МПа) и наблюдают за изменением уровня воды в расширительном бачке радиатора.

Проверка топливной системы на герметичность. Проверка герметичности топливной системы начинается с осмотра всех топливопроводов, мест их соединений, внешнего осмотра топливного бака, карбюратора (если он есть), топливного насоса – одни словом, всех узлов системы. После этого можно приступить к более тщательной проверке. Ее необходимо выполнять после каждого ремонта системы, замены фильтров.

Один из самых эффективных способов проверки заключается в использовании специального топливного манометра. Из-за стоимости прибора он редко используется в гараже, чаще в автосервисах. Чаще всего прибор подсоединяется (при помощи переходников) своим выходом к топливной рампе, а на входе соединяется с топливным шлангом. Далее включается зажигание. При этом на манометре устанавливается определенное давление, которое не должно опускаться.

Следующий этап – замерить давление при работающем двигателе. Оно должно быть постоянным и сохраниться после выключения мотора. Величина рабочего давления для разных двигателей может быть разной. Если давление падает, то нужно искать места утечек. Их поиск, как и проверка герметичности двигателя, может проводиться дымогенератором.

Проверка герметичности блока и головки блока цилиндров

Перед проверкой блок необходимо очистить от грязи, а еще лучше вымыть. Первый и самый простой этап заключается в визуальном осмотре, как и с другими системами, о чем было написано выше. Более тщательно блок и головка блока проверяются по раздельности. То есть, головку требуется снять.

Проверка плотности прилегания клапанов знакома каждому, кто ремонтировал мотор своими руками. Заключается она в том, что ГБЦ переворачивается и устанавливается на ровную поверхность. Далее в камеры сгорания наливается керосин (можно и бензин). Его уровень не должен уменьшаться в течение 2-24 часов. Также можно провести опрессовку блока и ГБЦ.

Герметичность самой головки проверяется так. Головка переворачивается и устанавливается на ровную поверхность. В рубашку охлаждения заливается керосин. Если с герметичностью все в порядке, то никаких протечек быть не должно.

Блок цилиндров на наличие трещин в корпусе проверяется примерно так же. Заглушаются отверстия рубашки охлаждения и она заполняется водой под давление 3 кг на квадратный см. Вода не должна уходить в течение хотя бы нескольких минут. Однако не все трещины могут быть выявлены этим способом. Целостность стенок масляных каналов лучше проверить сжатым воздухом.

Проверка герметичности блока и головки сжатым воздухом может производиться и без разборки мотора. Для этого прибор, именуемый пневмотестром, подсоединяется поочередно к каждому цилиндру через отверстие для свечи. При этом поршень цилиндра необходимо выставить в верхнюю мертвую точку. Утечка воздуха через клапаны или в картер двигателя будет определяться не только по показаниям манометра, но также по звуку.

Еще в рамках данной статьи добавим, что проверять нужно также герметичность тормозной системы. Первый и самый доступный способ проверки – визуальный осмотр. При малейших неполадках в тормозах (о них упоминалось выше), водитель обязан проверить бачок с тормозной жидкостью, осмотреть колеса со стороны днища машины – нет ли на них потеков тормозной жидкости.

Также герметичность всех мест соединения трубопроводов этой системы можно проверить при помощи мыльного раствора. Устранить неисправности можно самостоятельно либо обратившись в автосервис.

Ремень ГРМ Lifan Solano

В процессе эксплуатации автомобилю Лифан Солано требуется периодическая замена ремня ГРМ. Отсутствие своевременного технического обслуживания может стать причиной обрыва расходника. Двигатель в таком случае полностью теряет свою работоспособность

Поэтому важно своевременно уделять внимание приводу газораспределительного механизма, тем более поменять ремень ГРМ не так сложно своими руками

Рекомендации по замене ремня ГРМ

Согласно техническому регламенту замена ремня ГРМ на Лифан Солано требуется каждые 60 тыс. км. Главным преимуществом конструкции двигателей машины является то, что при обрыве ремня не происходит столкновения клапанов с поршнями. Поэтому большинство автовладельцев не сокращают интервалы замены расходника, относительно установленных производителем.

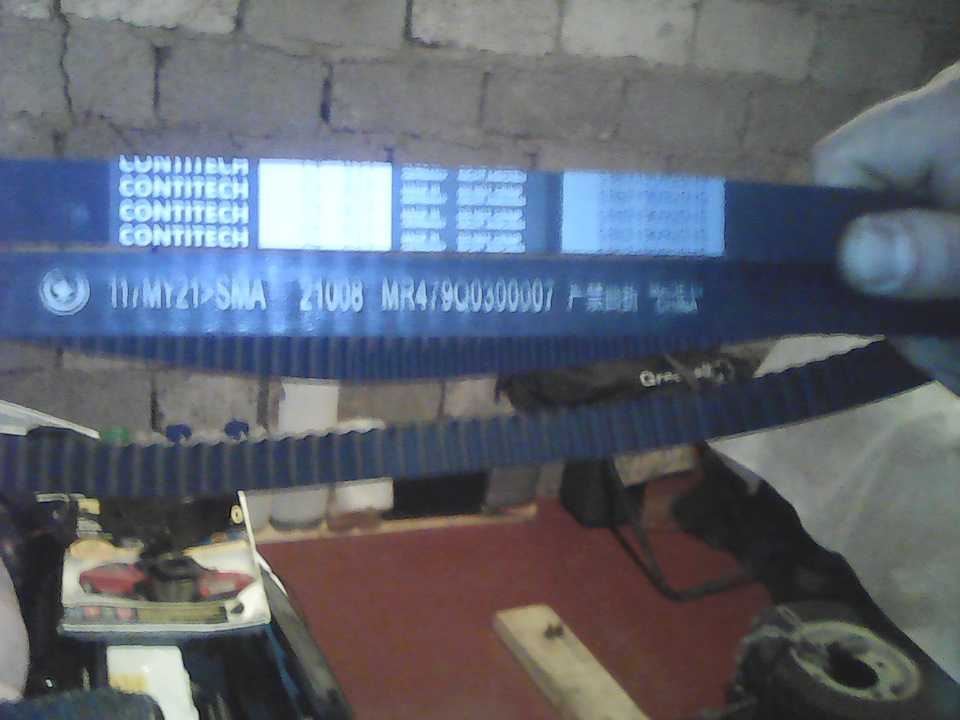

Артикул и цена на оригинальный ремень ГРМ для Лифан Солано

На автомобилях Лифан Солано применяется оригинальный ремень ГРМ с артикульным номером LF479Q11025016A. Компания самостоятельно производит расходник для привода газораспределительного механизма. Стоимость фирменного изделия составляет от 250 до 300 рублей.

Артикул и стоимость аналогов родного ремня ГРМ Лифан Солано

Оригинальный ремень ГРМ Лифан Солано имеет невысокую стоимость. Его качество оценивается средним. В продаже расходник не очень популярен, из-за чего его не всегда удается найти в автомагазинах. Желая установить более качественный ремень или не найдя возможности приобрести оригинал, автовладельцы склоняются к покупке изделий от сторонних производителей. В таблице ниже представлен перечень аналогов, обладающих достойным качеством.

Тип комплекта	Цена в рублях
Оригинальный ремень	от 500
Ремень с роликами	от 1700
Ремень с роликами и помпой	от 3500

Требуемые инструменты и материалы для самостоятельной замены

Для того, чтобы поменять ремень ГРМ на автомобиле Лифан Солано, требуется инструменты и материалы из представленной ниже таблицы.

Таблица — Инструменты и материалы необходимые для замены ремня ГРМ

Название	Примечание
Домкрат	Необходимо два домкрата. Первый служит для демонтажа колеса. Второй — обеспечивает удержание силовой установки, когда откручивается одна из ее опор.
Баллонный ключ	Для монтажа и демонтажа колеса
Головки	Набор
Гаечные ключи	Комплект
Вороток	С удлинителем и трещоткой
Накидные ключи	Комплект
Рычаг для отворачивания крепления шкива коленчатого вала	Можно использовать отрезок трубы, длинна которого более метра
Проникающая смазка	Для разъединения прикипевших резьбовых креплений
Ветошь и металлическая щетка	Для очистки загрязненных поверхностей

Часть автовладельцев рекомендуют при замене ремня ГРМ использовать смотровую яму. Ее наличие позволяет не снимать колесо. Однако проведение работ со смотровой ямы усложняет откручивание крепления шкива коленчатого вала. Поэтому более рационально менять ремень ГРМ со снятием колеса.

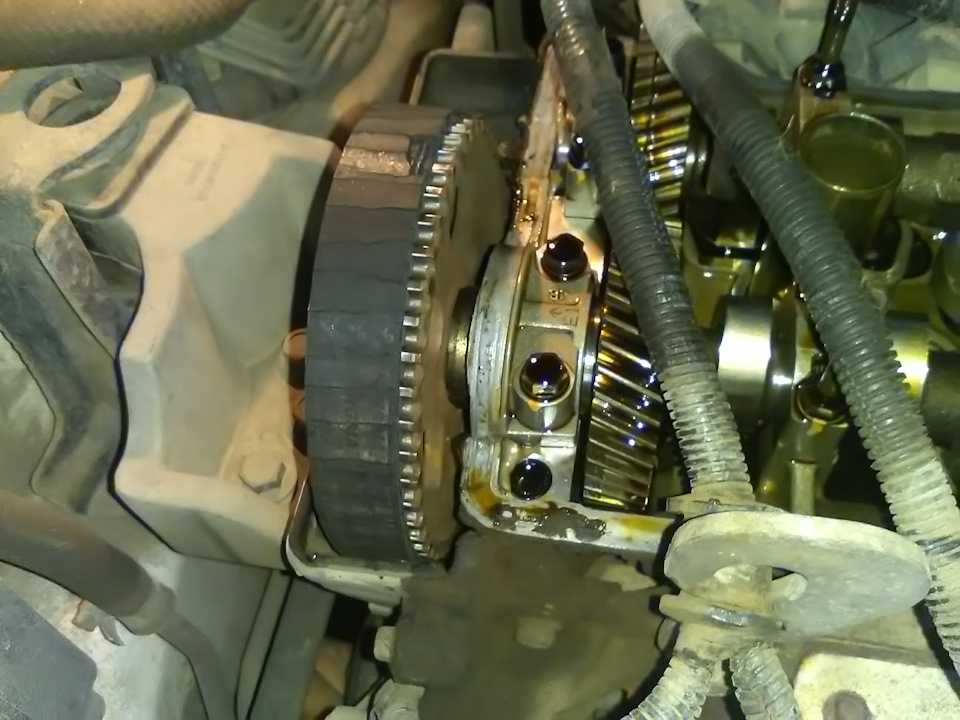

Замена ремня ГРМ на Лифан Солано

Замену ремня газораспределительного механизма автомобиля Лифан Солано рекомендуется выполнять, придерживаясь пошаговой инструкции, которая представлена ниже.

• Затянуть ручной тормоз, зафиксировав автомобиль.
• Под задние колеса Лифан Солано положить противооткатные башмаки.
• Открыть капот.
• Отсоединить минусовую клемму от аккумуляторной батареи.
• Сорвать с места болты крепления правого переднего колеса.
• Поддомкратить машину и установить подпорку.
• Выкрутить крепления колеса и снять его.

• Отпустить винт генераторной установки, чтобы ослабить натяжение приводного ремня.
• Снять приводной ремень вспомогательных агрегатов.
• Снять ремень с компрессора кондиционера.
• Открутить болт крепления шкива. Следует учитывать, что он затянут с большим усилием. Поэтому шкив коленвала рекомендуется застопорить всеми доступными способами.
• Снять шкив коленчатого вала.

• Ослабить натяжение ремня ГРМ. Для этого следует открутить крепление натяжного ролика.
• Снять ремень привода газораспределительного механизма. Некоторые автовладельцы рекомендуют предварительно проставить на нем метки ГРМ, которые потом переносятся на новый расходник. Делать так можно только если предыдущая работа силового агрегата не вызывала нареканий. В ином случае установка ремня должна сопровождаться полным контролем меток на шкивах коленвала и распредвала.

С помощью натяжного ролика произвести натяжение ремня.
Несколько раз провернуть коленчатый вал силовой установки

После этого важно произвести тщательный контроль установочных меток газораспределительного механизма.
Собрать все в порядке обратном разборке.

Самостоятельная замена салонного фильтра Lifan Solano

Стоимость этой операции в автосервисе – одна из самых демократичных, в районе 300—500 рублей. Многие автовладельцы, особенно женского пола, так обычно и поступают – загоняют авто на СТО, и если нет очереди, спустя 15-20 минут уже свободны.

Но примерно за то же время вы сможете проделать эту процедуру самостоятельно, сэкономив на стоимости работ. Не нужно бояться того, что вы не сможете чего-то там открутить – ничего этого не потребуется. В Lifan Solano, как и большинстве других легковых авто, СФ расположен за перчаточным ящиком. Чтобы получить к нему доступ, необходимо просто демонтировать бардачок, а сложность этой операции зависит от используемого метода крепления. В нашем случае это делается очень просто.

Итак, последовательность действий по замене фильтровального элемента на Lifan Solano:

отодвигаем пассажирское кресло до упора назад;
откидываем дверцу вещевого ящика, выкладываем на сиденье всё его содержимое;
бардачок крепится в нише посредством фиксатора

Для его извлечения находим в правой части ящика упор, нажимаем на него, чтобы сдвинуть бардачок с места в сторону пассажирской двери;
как только фиксатор отщёлкнулся, осторожно вынимаем вещевой ящик;
в открывшемся пространстве видим декоративную крышку, за которой скрывается салонный фильтр, отщёлкиваем её;
извлекаем старый фильтр;
прочищаем пылесосом или компрессором посадочное место изделия от мусора;
устанавливаем новый СФ;

Если у вас был установлен обычный фильтр, его можно попытаться очистить, точно так же, как вы поступаете с фильтром от пылесоса. Поскольку эра бумажных фильтровальных элементов давно миновала, можно попробовать промыть гармошку с использованием моющих средств, после чего хорошенько высушить изделие. Рассчитывать на то, что ресурс восстановленного фильтра будет такой же, как у нового, не приходится, но всё же это позволит вам немного сэкономить. Угольные фильтры восстановлению не подлежат: если с противопылевым слоем можно поступить, как описано выше, то адсорбционный слой очистке не поддаётся.

Ездить на загрязнённом фильтре опасно не только с точки зрения вреда для здоровья – при забитом СФ неочищенный воздух попадает в компоненты климатической системы, быстро загрязняя испаритель кондиционера, что может стать причиной выхода из строя автокондиционера.

Блок предохранителей в моторном отсеке

Не менее важно знать, где находится блок предохранителей и реле в моторном отсеке машины Lifan Solano 620. Для обнаружения данной детали стоит открыть капот и внимательно осмотреть содержимое моторного отсека

На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано. Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку. После этого вы увидите необходимые механизмы в машине.

Замена сцепления на Lifan Solano

Проблемы со сцеплением могут возникнуть как после 15-30 тысяч преодолённых километров, так и при небольшом километраже. Иногда неисправности случаются даже у «необъезженных» авто

Неосторожное обращение или естественный износ – причины не так важны. Главное, что заменить сцепление можно самостоятельно, без обращения в автосервис.Как понять, что сцепление нуждается в замене?

Распространённый признак – пробуксовка. Например, при переключении со 2 на 3 передачу может произойти провал в мощности с одновременным увеличением оборотов и расхода топлива. Если такое случилось – скорее всего, что-то не так с ведомым диском.

В числе других признаков – шум или глухое потрескивание при переключении передач. Эти звуки связаны с повреждением накладки диска или с загрязнением гидропривода. Неполное выключение сцепления, когда оно «ведёт», тоже может сигнализировать о его неисправности. Во всех этих случаях лучше не затягивать дело и при первой удобной возможности провести замену, иначе придётся покупать ещё и новый маховик. А это уже совсем другие расходы.

Подготовка к замене

Для начала вам понадобится:

Процесс замены сцепления можно разделить на 4 условных этапа. Давайте детально разберём каждый из них.

Первый этап – работа под капотом

Сперва нужно снять снизу защиту картера и открутить пробку на КПП (проще всего сделать это рожковым ключом на 22). Пусть масло сливается в чистый тазик или объёмную пластиковую бутылку – потом его можно будет залить снова.

Затем потребуется последовательно снять ещё несколько агрегатов:

1. Аккумулятор: отсоединить клеммы (сначала «минус», затем «плюс»), открутить обе гайки и убрать АКБ вместе с поддоном.
2. Воздушный фильтр: ослабить хомут воздуховода, убрать верхнюю крышку до дроссельного узла, а затем – нижнюю часть корпуса.
3. Абсорбер (предварительно отсоедините от него оба шланга).

Отсоедините вначале тросы и рабочий цилиндр от КПП (держится всё это на 5 болтах), а потом – разъёмы датчиков заднего хода, скорости и положения коленчатого вала. С датчиком коленвала надо быть осторожнее: он установлен совсем рядом с термостатом, его легко не заметить и разбить.

А теперь пора заняться «нижним уровнем».

Готовимся снять КПП

Приподнимите переднюю часть машины на домкрате (одном или двух). Оставлять автомобиль на домкрате нежелательно, лучше подставить деревянные бруски. Когда машина окажется в нужном положении, снимите оба колеса и отсоедините шаровые опоры. Теперь выдерните правый провод из КПП, одновременно оттянув правую ступицу (это сложный номер – в одиночку лучше не выполнять). Левый провод придётся выбить через гнездо правого привода, и тоже с одновременным оттягиванием левой ступицы.

Высвободится стартер, который можно убрать либо отодвинуть немного в сторону, чтобы он не мешал при последующей работе. Остаётся только снять коробку передач.

Демонтируем коробку передач

Снятие производится в 3 приёма:

• Обязательно надо вывесить двигатель при помощи тали, хоть это и трудоёмкая операция.
• Лишить КПП и двигатель точек соприкосновения, открутив все опоры (они держатся в общей сложности на 6 болтах).
• Очень аккуратно и плавно снять коробку.

При отсоединении двигателя КПП лучше подстраховать домкратом, чтобы она не упала и не повредилась.

Замена сцепления

После долгих подготовительных работ наконец-то появляется прямой допуск к сцеплению. Остаётся сделать то, ради чего всё это затевалось:

• отсоединить корзину сцепления от маховика (сам маховик нужно тщательно очистить тряпочкой от грязи);
• поставить новую корзину сцепления с диском, отцентровать диск и плотно закрутить все прежде снятые болты (именно в таком порядке);
• заменить выжимной подшипник на валу КПП, предварительно смазав вал;
• поставить коробку передач обратно и вновь всё собрать по той же схеме, но строго в обратной последовательности.

Как снять ремень генератора на Лифан Солано Х60 своими руками

Замена ремня генератора выполняется в соответствии с регламентом или при появлении посторонних шумов при работе (свист). Допускается временное устранение шума путем обработки привода специальной обезжиривающей жидкостью. Но если на поверхности ремня образовались трещины, то продолжение эксплуатации приведет к разрыву элемента. Рекомендуется осматривать ремень при каждом техническом обслуживании, отмечены случаи разрушения поверхности привода через 25-30 тыс. км пробега.

Последовательность действий при замене привода генератора:

1. Подготовить накидной ключ с размером зева 19 мм. Рекомендуется использовать комбинированный инструмент с рожковой противоположной частью.
2. Надеть накидную часть инструмента на головку болта, фиксирующего натяжной ролик ременного привода. Для упрощения доступа к месту выполнения работ снимается декоративный кожух мотора и отводятся в сторону жгуты проводки, проложенные в гофрированных рукавах.
3. Накинуть на ключ удлинительную трубу длиной 400-500 мм, которая вращается по часовой стрелке (если смотреть на мотор со стороны ременного привода). Допускается снимать ролик при помощи деревянного бруска, который упирается в торец ключа. По противоположному краю наносится удар киянкой, позволяющий сдернуть резьбу с места.
4. После ослабевания затяжки ролик смещается, позволяя снять ремень со шкивов вспомогательного оборудования. При выполнении работы рекомендуется осмотреть ролик и проверить биение и легкость вращения. При появлении осевых перемещений или заеданий рекомендуется заменить натяжитель.
5. Демонтировать старый ремень. Новый приводной элемент располагается в соответствии с монтажной схемой. Деталь проходит от шкива коленчатого вала по внешней стороне привода компрессора кондиционера, а затем огибает по внутренней кромке шкив помпы охлаждающей жидкости. Затем – по внешней части шкивов генератора и гидравлического насоса. После этого ремень проходит по внутреннему сектору натяжного ролика и огибает шкив коленчатого вала.
6. Проверить совместное расположение ручьев ремня и ответных пазов на торцевых кромках шкивов. На автомобилях встречается 2 типа ремней (1885 и 1865 мм); какой из них нужен, определяется по старой детали.
7. Натянуть ремень при помощи механизма (затянув гайку вращением гаечного ключа).
