Как установить электростеклоподъемников на ваз 2107: установка и замена, схема стеклоподъемника

Зачем нужна функция блокировки

Практически все электрические стеклоподъемники оснащают функцией блокировки. Ее активация не позволяет поднимать и опускать стекло даже при нажатии управляющей кнопки. Опция разработана специально с целью обеспечения безопасности. Водителю сложно уследить за детьми в процессе движения, поэтому надежнее заблокировать работу стеклоподъемника. Функция активируется с помощью электронного блока управления или специальной кнопки на водительской двери и ее действие распространяется только на задние электростеклоподъемники.

Для увеличения безопасности также используют функцию реверсивного движения. При наличии препятствий подъемный механизм выполняет автоматическое опускание стекла. Система работает на основе контроля скорости вращения привода. Если она уменьшается или длится слишком долго, поступает противоположный управляющий сигнал.

Электрические стеклоподъемники не влияют на безопасность движения, но позволяют увеличить комфорт и удобство управления автомобилем. Больше не нужно применять физическую силу и долго крутить механический привод — достаточно нажать на кнопку и автоматически отрегулировать высоту положения стекла.

Особенности работы и управления стеклоподъемников

Принцип работы автоматических стеклоподъемников достаточно простой. На каждое устройство устанавливаются индивидуальный управляющий блок, который также получает команды от центрального модуля. Механизм обрабатывает сигналы от кнопок и приводит в действие исполнительные устройства — электродвигатель начинает работать и изменять положение подъемного механизма.

Для управления используют непосредственную или электронную систему. Первый вариант напрямую подключается к бортовой цепи и состоит из трехпозиционного переключателя. Достаточно изменить положение элемента, после чего начнется передвижение стекла в одну из сторон. Из-за отсутствия блокировок и защитных механизмов он практически не применяется.

Электронное управление является одним из наиболее популярных способов для регулирования положения стекла. Конструкция состоит из:

электронного блока управления;
входных устройств (переключатели, датчики положения стекла);
исполнительных механизмов (электродвигатель, привод).

На пассажирских дверях устанавливаются индивидуальные кнопки управления, а со стороны водителя — главный модуль. С его помощью можно изменить положение любого подъемника, включить блокировку или закрыть все стекла.

Запчасти от Приоры

Их сперва необходимо доработать, как это сделал один из драйвовчан по имени Евгений, известный в автомобильном сообществе под ником gps-nav. Дело в том, что моторедукторы у Весты и Приоры идентичны, как и точки их фиксации к двери. Но есть и существенные отличия:

Длина тросиков;
Длина рейки;
Точки фиксации рейки к двери.

Стало быть, доработка необходима для того, чтобы подогнать крепежные элементы приоровского элемента под дверь Весты. По этой причине требуется создать 2 точки фиксации, причем расстояние между ними должно составлять 39.2 см.

Первым делом разбирается сам стеклоподъемник – снимаются тросики и каретка.

Затем, посредством зубила, с реек от Приоры необходимо убрать верхний крепеж. Под ним находится ролик тросика (обводной). Данный ролик нужно просверлить, после чего установить туда болт 6/20. Он станет верхней точкой фиксации.

Для создания нижнего крепления необходимо самостоятельно изготовить кронштейн по представленной ниже схеме.

Схема для крепления

Оптимальным вариантом будет его изготовление из дюрали, а когда крепление готово, его останется только установить непосредственно на рейку.

Кроме того, один из болтов, вкрученных в рейку, станет ограничителем стеклоподъемника в крайнем нижнем положении.

Болт-ограничитель

На этом доработка закончена и можно переходить непосредственно к установке задних электростеклоподъемников на Лада Веста.

Место, где нужно будет просверлить отверстие

Готовые к установке стеклоподъемники

Монтаж

На картинке обозначены точки фиксации стеклоподъемника в задней двери Лада Веста.

Цифрами обозначены следующие компоненты:

Гайка фиксации направляющей стекла;
Болт держателя стекла;
Гайка фиксации механизма стеклоподъемника.

Что касается снятия и установки, то для этого нужно:

Демонтировать распорку с оси ручки стеклоподъемника;
На 3 оборота ослабить затяжку фиксатора стекла к ползузнку;
Стекло требуется поднять в крайнее верхнее положение и зафиксировать его скотчем, чтобы не разбить во время работы;
Выкрутить 2 гайки фиксации направляющей стеклоподъемника;
Выкрутить 3 гайки фиксатора механизма стеклоподъемника к самой двери, после чего вынуть его;
Установить новый стеклоподъемник.

Подключение

Вместе с подъемниками от Приоры проводов нет, а потому их придется проложить самостоятельно. Однако перед подключением необходимо проверить корректность работы механизма, использовав провода и аккумулятор.

Для начала необходимо вывести из водительской двери провода, после чего или просверлить отверстия дрелью, или же отдельно купить клеммы «мама».

После жгуты проводов протягиваются под накладкой порога к левой задней двери, а затем, под подушкой дивана, к правой задней.

Следующий шаг – монтаж нового ЭБУ и клавиш стеклоподъемников.

Общая схема подключения ЭСП задних дверей Лада Веста

А это схема подключения ЭБУ стеклоподъемника водительской двери с применением 6-ти клемм ЛИРА 2.8

В коротких видео продемонстрирован результат самостоятельной установки задних стеклоподъемников от Приоры на Лада Веста

Стандартные стеклоподъемники

Вам будет интересно:Chevrolet Corvette: фото, описание и характеристики автомобиля

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Вам будет интересно:Что такое прайм-тайм? История рекламы на радио и телевидении

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Распространенные проблемы и советы по подключению

Существует два типа основных проблем, с которыми можно столкнуться при установке ЭСП: механические и электрические. Проблема дефекта механизмов может быть в повреждении предохранителя, для этого необходимо заменить деталь.

Также поломка может находиться в блоке управления или реле, если её невозможно исправить прочисткой контактов, то стоит в таком случае поменять сам механизм.

Электрические проблемы, которые могут возникнуть:

повреждение или обрыв проводки;
повреждение электродвигателя;
перегорание предохранителя или главного блока управления;
окисление контактов на клавишах управления.

Механические проблемы зачастую кроются в поломке мотора, а именно в залипании и западании щеток. Чтобы определить эту проблему, стоит повернуть ключ зажигания и нажать кнопку ЭСП, при этом слегка постукивая по двери. Если после проделанных действий движения стекла будет вверх или вниз, это свидетельствует о поломке в моторе.

Для исправления поломки, необходимо снять кожух с моторчиком, и извлечь ротор. После, прочистить с помощью наждачной бумаги собранный в процессе работы стеклоподъемника нагар в системе.

Механизм может просто заедать и при этом издавать характерное рычание. При обнаружении такой проблемы необходимо заменить пластиковую шестерню в конструкции ЭСП.

На сегодняшний день практически каждый автомобиль оснащен электростеклоподъемниками, так как они имеют множество полезных функций, главной которой является обеспечение комфорта в автомобиле. Пассажиру или водителю достаточно одного нажатия кнопки, чтобы запустить в действие передвижение стекла. ЭСП являются технологическим продуктом развития автомобильной индустрии. Не удивительно, что они вытесняют механические аналоги.

http://fastmb.ru/auto_shem/10-shema-avtomaticheskogo-steklopodemnika.htmlhttp://kazus.ru/shemes/showpage/0/1438/1.htmlhttp://techautoport.ru/elektrooborudovanie-i-elektronika/kuzovnaya-elektrika/elektrosteklopodemniki.htmlhttp://electroshemi.ru/news/universalnyj_steklopodemnik_v_avto_skhema/2017-06-24-126http://2shemi.ru/kontroller-elektricheskih-steklopodemnikov-v-avtomobile/http://pricurivatel.ru/ustanovka-elektrosteklopodemnikov.html

Подключаем стеклоподъемники

Итак, первым делом необходимо в салоне снять два самореза с предохранительного блока

Постарайтесь очень осторожно сдвинуть его вниз под торпеду. Далее переверните его и отыщите провод красного цвета (он обычно наиболее толстый из всех, и на нём всегда есть +)

На передней панели блока следует подсоединить плюс от стеклоподъемников (подключить можно через предохранитель 20 А). И здесь есть одна маленькая тонкость: можно сломать старый флажковый предохранитель и воспользоваться для подсоединения его контактом (так называемые «ножки»).

С плюсом разобрались, теперь следует прикрепить минус на корпус (куда удобно). Далее устанавливаем кнопку стеклоподъемников: для этого надо просверлить 3 дырки с противоположной стороны и установить кнопку. Только не забудьте хорошенько завернуть все саморезы.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6

Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Затем нужно протянуть кабель через отверстие в двери и стойке

При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д

После подключения контактов к переключателю, для проверки следует подать питание от АКБ, включить габаритные огни. Если все в норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку, короткую направляющую фиксируют в нижнем отверстии.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

УДОБСТВО УСТАНОВКИ: к электростеклоподъемнику SPAL DE LUX нельзя подходить с обычными критериями и однозначно оценивать простоту установки. Здесь все зависит от конкретной модели автомобиля, но со своей стороны можем сказать, что разработчики постарались найти некий оптимальный вариант.

ОСОБЕННОСТИ МОДЕЛИ: выпускаются две модели — ЭСП 013 и 021 Lux. Модель 021 отличается от модели 013 двигателем повышенной мощности и пониженным уровнем шума. В ЭСП SPAL применяются электродвигатели мирового лидера фирмы MABUCHI Motor, которые имеют токовую защиту от перегрузки.

КОНСТРУКЦИЯ: в основе конструкции электростеклоподъемника SPAL DE LUX лежит гибкий тросовый привод (трансмиссия), соединяющий электродвигатель с одной его стороны и ведомую шестерню с другой, которая посредством переходников соединяется с валом стеклоподъемника. Ответственным за подъем и опускание стекол остается штатный механизм. Привод может легко изгибаться, чем и достигается размещение двигателя внутри двери в подходящем месте. Набор из свыше 30 переходных втулок, входящий в состав комплекта электростеклоподъемника SPAL DE LUX , обеспечивает приспособляемость более чем к 200 моделям автомобилей. Малогабаритный механизм полностью скрывается под обшивкой дверей и не вносит никаких изменений в эстетику салона. Для каждого из двух сотен автомобилей в инструкции содержится схема и рекомендации по установке электростеклоподъемника SPAL DE LUX .

Также можно отметить, что в случае неисправности электростеклоподъемника SPAL DE LUX можно снять декоративную заглушку и установить рукоятку для ручного поднятия (опускания) стекол, которая поставляется в стандартной комплектации.

РЕЗУЛЬТАТЫ ТЕСТА

ОСОБЕННОСТИ: если от двух предыдущих участников тестирования за километр веяло мощью и надежностью, то SPAL DE LUX можно охарактеризовать как «легкий» и «воздушный». Действительно, у данного стеклоподъемника все детали прямо-таки ажурные, того и гляди, ненароком переломаешь пополам. Однако, как мы уже уяснили, первое впечатление очень часто обманчиво, и пора разбираться с установкой.

Когда первый раз открываешь коробку с приводами, то по незнанию от комплектации голова идет кругом: SPAL DE LUX напоминает набор для склеивания моделей самолетов, кораблей и танков — только вместо различных деталей, корпусов и т.д. на пластмассовой рамке висят переходные шестерни и пластины для различных моделей автомобилей.

Кроме этого в коробке поселились 2 электропривода и инструкция по установке, которая заслуживает того, чтобы упомянуть о ней. Чем? Сейчас ответим: как вы думаете, каким объемом должна быть инструкция, чтобы можно было в ней внятно и доступно описать необходимые действия при установке электростеклоподъемника? По опыту знаю — не менее 5-15 страниц, примерно такой объем занимают брошюрки «БЕРКУТ» и «Лепсе». Так вот инструкция данного электростеклоподъемника расписана на 90 страницах формата А4!

Установка на тестовый стенд отняла совсем немного времени, и, как водится, первым делом померили потребляемые токи: в рабочей нагрузке значение составило 3 А, в режиме к.з. — 15 А.

Время подъема/опускания стекла не превышало 5 секунд — результат нормальный, но все-таки немного хуже, чем у других участников теста.

Вообще этот стеклоподъемник оказался самым-самым среди участников нашего тестирования: самым медленным, самым лояльным к потребляемым токам, самым универсальным; оценка уровня издаваемого шума также выделила его из общего ряда — SPAL оказался еще и самым тихим участником тестирования.

Несмотря на кажущуюся игрушечность конструкции, электропривод отработал 14 500 тыс. циклов, на кондовом штатном волговском стеклоподъемнике. Кстати, ради чистоты эксперимента штатный стеклоподъемник был куплен в магазине и за время проведения теста пережил легкий ремонт. По нашим подсчетам при интенсивной эксплуатации ресурса стеклоподъемника хватит примерно на 8 лет работы, что для универсального изделия является очень хорошим результатом. Причиной же выхода из строя стал обрыв троса.

РЕЗЮМЕ

ДОСТОИНСТВА: очень тихая работа, низкие потребляемые токи, универсальность.

НЕДОСТАТКИ: надежность работы данного электростеклоподъемника сильно зависит от состояния штатного стеклоподъемника, и если его состояние неудовлетворительное, ЭСП долго не проживет.

ОБЩАЯ ОЦЕНКА: электростеклоподъемник SPAL DE LUX очень неплохое изделие, а если вы владеете иномаркой, не оснащенной штатными электростеклоподъемниками, то выбор и вовсе становится очевидным, хотя по сути и выбора никакого нет: все остальные конкуренты-универсалы практически исчезли с магазинных прилавков.

Выбор стеклоподъемников

Электрические СП для «девятки»

Выбирая электростеклоподъемники на ВАЗ 21099, 2109 или 2108 для передних или задних окон, необходимо в первую очередь определиться с видом устройства.

На сегодняшний день в продаже можно встретить множество различных СП от разных производителей, однако все они, так или иначе, относятся к одному из трех типов:

Но если смотреть в общем, то уровень нагрузки в этих трех вариантов одинаковый. Однако тросовые конструкции, как показывает практика, являются одними из наиболее бюджетных и пригодных к ремонту. Что касается ремонта, то его необходимость по факту проявляется не так часто — в случае сильного растяжения или обрыва троса. Поскольку этот вариант считается самым дешевым, он является самым медленным, кроме того, его использование в зимнее время года может привести к примерзанию стекла (автор видео — Tver Garage).

Что касается реечных вариантов, то они более быстрые — пустить или поднять стекло с помощью такого СП можно за 4 секунды. Следует отметить, что реечные СП нуждаются в периодической смазке, как и тросовые, они чувствительны к примерзанию самого стекла. Последний вариант — шарнирно-рычажной — является самым дорогим и наиболее функциональным — такие подъемники работают быстро и тихо, они надежны, а в случае примерзания стекла все равно будут хорошо выполнять свои функции.

Что касается стоимости, то она может отличаться в зависимости от страны и региона, но в целом цены таковы:

тросовые стоят от 12 до 17 долларов;
реечные — около 40-45 долларов;
шарнирно-рычажные — в районе 50 долларов.

Инструкции по сборке и настройке схемы

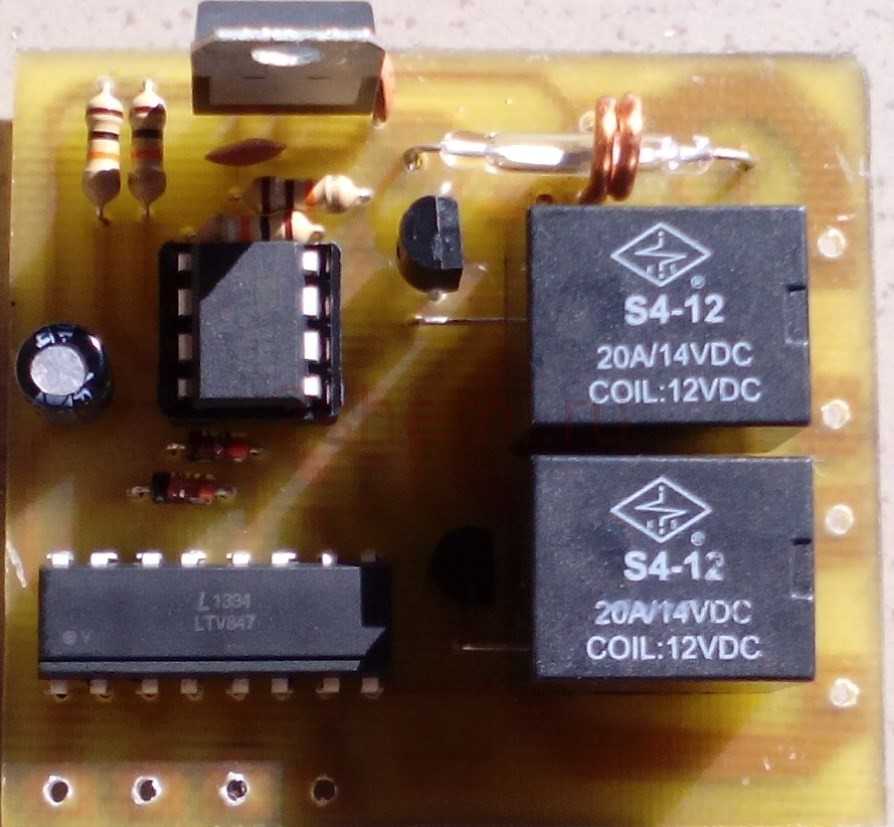

Сборка печатной платы. Сборку схемы лучше всего начать с облуживания, а затем пайки резисторов SMD. Все пути, через которые протекает большой ток, должны быть покрыты толстым слоем олова с тонкой медной проволокой внутри.

Универсальный драйвер для электрических окон в автомобиле содержит такие основные компоненты:

Реле 2 штуки S4-12 с катушкой 12 В и контактами на 20 А. Эквиваленты: Fujitsu FBR51, Hongfa HFKM, NAIS JJM, Songchuan 895.
Геркон 2,5 x 16 мм.
Катушка 2-5 витков из эмалированной проволоки диаметром 1 мм. Мотается на 3 мм сверло по часовой стрелке и надевается на герконовый переключатель.

Регулировка токовой чувствительности может быть выполнена растяжением катушки (чем расстояние между витками больше, тем ниже чувствительность), или перемещением катушки по геркону в крайние положения.

Схема работает без проблем в автомобиле уже в течение нескольких лет. В приложении все файлы для сборки такого контроллера своими руками.

Инструкция по подключению

Нужно учитывать, что установка или передних устройств — достаточно трудоемкая задача. Перед тем, как приступить к процессу, взвесьте все силы. Вам нужно знать не только то, как производится установка доводчиков стеклоподъемников и самих ЭП, но и как отрегулировать, произвести настройку и обучить систему. Далеко не каждый автолюбитель сможет сделать это в домашних условиях. Подробная инструкция на тему как произвести подключение стеклоподъемников представлена ниже (автор видео — канал irtimidneuss).

Этапы

Установка универсальных ЭП в первую очередь подразумевает знакомство со схемой. Схема подключения стеклоподъемников должна идти в комплекте. Перед тем, как приступить к процессу, отключите аккумулятор.

Как правильно установить и как подключить стеклоподъемники:

Сначала снимите дверные карты — для этого открутите все болты, демонтируйте ручки и отсоедините клипсы обшивки.
Стекло нужно надежно закрепить перед демонтажем старого механизма. Фиксировать стекло нужно на скотч. Также извлеките все резиновые заглушки из технологических отверстий, через которые будут проходить провода.
Установите регулировочную пластину в наклонный паз и зафиксируйте ее, для этого понадобятся болты М6. Пластина крепится к кронштейну стекла, будьте осторожны, чтобы не повредить его.
Механизм ЭСП необходимо установить в верхнее отверстие в собранном виде. Вам нужно надежно закрепить устройство на двери, для этого вам также потребуются болты М6 со стопорными шайбами. Как правило, установка ЭП подразумевает использование трех болтов, но их количество может изменяться в зависимости от конструкции устройства.
Следующим этапом будет извлечение двух пластиковых заглушек, расположенных в передней панели, чтобы сделать это, вам нужно будет заранее отключить провод от прикуривательного устройства. Затем просто протяните провод — его можно пустить через технологическое отверстие, которое имеется в двери автомобиля, а также его стойках. На этом этапе будьте внимательны — при укладке убедитесь в том, чтобы провода не соприкасались с движущимися элементами ЭП, в противном случае возможен обрыв проводки. При необходимости все провода нужно будет зафиксировать изолентой, также их надо будет дополнительно обмотать ею.
Далее, нужно удостовериться в том, что вы правильно соединили контакты с переключателем. Подключите их к питанию и включите габаритное освещение. При этом должна активироваться подсветка кнопки ЭП. Если она не загорелась, то попробуйте поменять контакты местами.
Теперь необходимо заняться рычажной системой. Подключите устройство к пластине и стеклу. Надежно закрутите все гайки, скольку во время движения они могут ослабнуть. Вам нужно подрегулировать устройство так, чтобы стекло находилось в одном положении и было надежно закреплено.
Далее, отрегулированный стеклоподъемник следует подключить к питанию, то есть бортовой сети машины. Чтобы не допустить ошибок на этом этапе, следует изучить схему проводки автомобиля, а также схему ЭП.
После того, как все эти действия будут выполнены, нужно закрепить фиксаторы. К примеру, для этого можно воспользоваться силиконовым спреем (автор видео — ЛЕША МАСТЕР).

Виды приводов и подъемных механизмов

Раньше для управления положением стекла использовались механические приводы с простым механизмом подъема. Достаточно было крутить установленную ручку, а с помощью незамысловатой конструкции осуществлялось перемещение. Современные системы используют электромеханическую систему привода, а механизмы подъема делятся на:

рычажный;
реечный;
тросовый.

Тросовый подъемник стекла Тросовое устройство считается одним из наиболее популярных типов механизмов благодаря его простоте и экономичности. Внутри конструкции используются ролики, между которыми натягивается гибкий трос или цепь и приводной барабан. При возникновении импульса барабан начинает вращаться, а трос наматываться. При этом устройство соединено со стеклом и приводит его в действие. Главный недостаток — быстрый износ троса и небольшая прочность барабанов.

Рычажный подъемный механизм

Рычажные подъемные механизмы достаточно надежные, быстрые и компактные. Принцип работы устройства сводится к работе электродвигателя, который вращает шестерню и изменяет положение одного-двух рычагов, прикрепленных к стеклу. Механизм работает тихо и обладает отличными эксплуатационными свойствами.

Реечный механизм

Реечные стеклоподъемники пользуются большим спросом благодаря низкой стоимости и простоте конструкции. Механизм состоит из направляющей пластины, которая соединена со стеклом, и зубчатой рейки. При управляющей команде начинается перемещение направляющей с помощью приводного механизма. Из недостатков необходимо выделить потребность в регулярной смазке и низкая прочность зубьев рейки в бюджетных автомобилях.

Программирование и регулировка: особенности

После того, как узел будет установленный, вам необходимо произвести программирование стеклоподъемников. Прописанный в память ЭБУ узел будет более эффективно работать. Обучение стеклодъемников зависит от того, на какой автомобиль они установлены, поэтому универсальной инструкции к этому процессу нет.

Рассмотрим пример, как прописывать ЭП на примере автомобиля Форд Фокус:

Сначала необходимо нажать на кнопку управления ЭП и подождать до того момента, пока стекло в двери не поднимется до конца.
Далее, опять нажмите на ту же кнопку и удерживайте ее в таком положении несколько секунд.
Теперь вам нужно опустить стекло, для этого нажмите на соответствующую кнопку, пока ЭП не опустится до конца. Когда стекло будет в крайнем нижнем положении, отпустите кнопку.
Затем вам нужно будет опять поднять стекло до того момента, пока оно не будет в крайнем верхнем положении.
После этого просто опустите стекло и попробуйте поднять его в автоматическом режиме, нажав на кнопку один раз, а не зажимая ее. Если эти действия не помогли вам, то повторите весь процесс заново. Нужно отметить, что если данная процедура осуществляется на автомобилях Фокус 2, собранных в России, то такая операция позволит обучить ЭП, если автомобиль оборудован всеми четырьмя стеклоподъемниками. Если же в вашем авто только 2 ЭП, то такой алгоритм работать не будет.
