Замена радиатора печки ваз-2115 без снятия панели

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как отапливается салон ВАЗ2115

Летом, чтобы кабина не перегревалась, водители отключают кран отопителя, перемещая рычаг привода в соответствующее положение, тем самым перекрывая поток нагретой охлаждающей жидкости до радиатор ВАЗ печи2115. Другими словами, антифриз или антифриз циркулируют в системе в обход нагревателя.

В холодную погоду кран открывается, а охлаждающая жидкость движется через нагрев радиатор, нагревая это. Subaru Forester sf5, а также другие модификации, если радиатор печи снимает торпеду. Вентилятор используется для подачи нагретого воздуха в кабину, который обдувает ребра радиатора и может работать в трех различных режимах мощности.

Неисправности радиатора отопителя

В автомобилях ВАЗ2115 Наиболее распространенными являются следующие неисправности радиатора:

утечка (утечка устройства);
обструкция (пробка, вызванная накипью или грязью).

Симптомы крупных неисправностей радиатор печки

Трудно заметить поступление охлаждающей жидкости от радиатора, так как само устройство прячется от наших глаз глубоко за приборной панелью. Кроме того, он также расположен в корпусе нагревателя. Признаками протечки радиатора могут быть либо снижение уровня охлаждающей жидкости в расширительном бачке при отсутствии видимых утечек, либо влажные пятна на ковре в салоне. Поток антифриза или антифриза в салон сопровождается наличием специфического запаха, а также образованием жирной матовой пленки на лобовом стекле автомобиля.

READ Где Находятся Мозги На Ваз 2112

Утечка радиатора отопителя часто является результатом использования некачественной и недорогой охлаждающей жидкости или попадания грязи в систему. Пробки также могут возникать из-за длительного использования устройства. двигатель перегрелся и радиатор отопителя сломал пар. Как проверить печку. Его признаком является поток холодного воздуха из дефлекторов с открытым и работающим нагревателем вентилятора. Вы можете диагностировать препятствие, касаясь впускных и выпускных труб радиатора в моторном отсеке. Если первое горячее, а второе холодное, неисправность очевидна.

Как провести диагностику работоспособности отопителя ВАЗ-2115

Включить переключателем 1 первую, после чего вторую и третью скорости.
При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

Причины поломки могут быть разные:

Неисправный вентилятор — полное отсутствие работы печки.
Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

1 — Радиатор печки.
2, 3 — Отводной, подводной патрубки отопителя.
4 — Шланг помпы.
5 — Патрубок, идущий от расширительного бачка.
6, 12 — Пароотводящие шланги.
7 — Крышка бачка.
8 — Бачок расширительный.
9 — Термостат.
10, 19 — Отводящие патрубки.
11, 13 — Подводящие патрубки.
14 — Охлаждающий радиатор.
15 — Сливная пробка радиатора.
16 — Вентилятор обдува радиатора.
17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Классификация радиаторов

Радиаторы для ВАЗ 2114/15, устанавливаемые заводом-производителем, изготовлены из алюминия, через 3-5 лет (по окончании срока службы) их меняют. Для автомобилей «Самара» выпускают два вида радиаторов:

2108-8101060
2108-08101060-00

Размеры и способ установки для обоих моделей одинаковы.

Можно также на ВАЗ 2114/15 установить медный радиатор отопительной системы салона. Его преимущества перед алюминиевым: дольше срок службы, выше теплоотдача и более пригоден для ремонта. Однако цена практически в два раза выше.

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

Демонтируем центральную консоль.

Снимаем центральную консоль

Раскручиваем крепления торпеды, чтобы она ходила в разные стороны

Снимаем тросы привода печки

Откручиваем крепление крышки радиатора и снимаем ее

Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки

Откручиваем хомуты и снимаем патрубки охлаждающей жидкости

Крепление панели к кузову

Отодвигаем в сторону панель приборов

Установка нового радиатора

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

На патрубки необходимо установить новые хомуты.
Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Этот радиатор потёк. Видны следы антифриза!

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

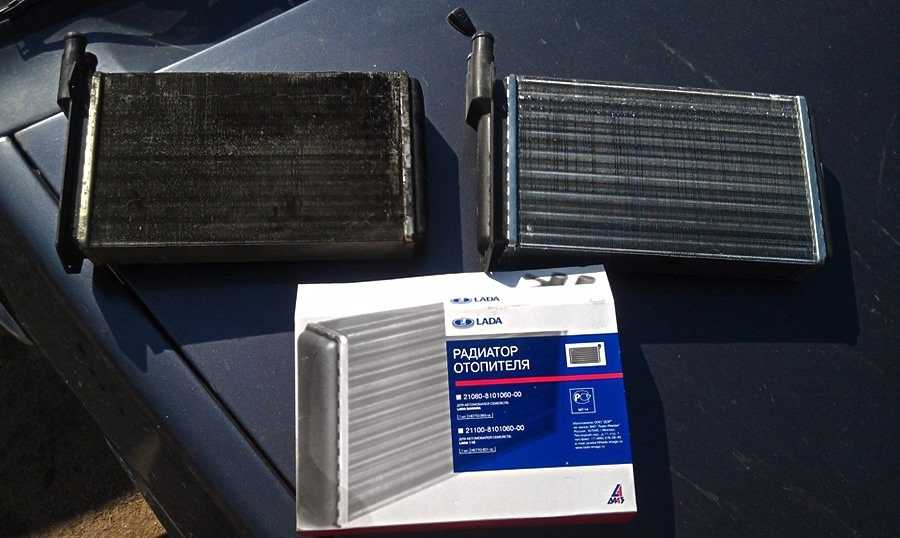

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Наименование производителя	Каталожный номер	Цена
Weber	RH 2108	900
Master-sport	2108-8101060-PCS-MS	1000
Kroner	K201008	1200
Termal	112108BA	1400
Pekar	2108-8101060	1500
Fenox	RO0004C3	1600

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

Забитые каналы прохождения охлаждающей жидкости . При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
Забитые соты радиатора , также способствуют тому, что он выходит из строя.
Износ , или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
набор гаечных ключей;
ёмкость и резиновый шланг для слива ОЖ;
ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

На холодном двигателе сливается ОЖ.
Откручивается саморез, расположенный за пластмассовой заглушкой.
Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.
Отворачиваются саморезы крепления щитка приборов.
Откручиваются крепления и снимается пластиковый кожух рулевой колонки.
Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.
Выкручиваются саморезы с правой и левой стороны консоли.
Снимаются ручки регулировки положения заслонок и переключатель режимов печки.
На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
Отсоединяется колодка подсветки пепельницы.
Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.
С левой и правой стороны откручиваются саморезы крепления металлической основы.
Отворачиваются крепления торпедо.
В центре выкручиваются четыре шурупа крепления металлической конструкции.
Вынимается электронный блок управления, расположенный под консолью.
Для обеспечения доступа к печке торпедо приподнимается домкратом.
Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.
Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Как самостоятельно снять и произвести замену печки на ВАЗ-2115

Неисправности печки в любом автомобиле доставляют много хлопот. Особенно тяжело исправлять ситуацию, когда проблема уже запущена и потекла охлаждающая жидкость.

Заменить печку на автомобиле не простая задача, так как, чтобы до неё добраться, придётся разобрать полмашины и это займёт уйму времени. К сожалению, не все знают, как снять и заменить печку на ВАЗ-2115, и поэтому обращаются в автосервис.

Но не стоит торопиться отдавать свой автомобиль в чужие руки из-за одной только этой процедуры, так как:

Работы по замене составных частей стоят около 1500–2000 р.
Не факт, что сделают всё качественно.
Очень часто работники автосервиса относятся к работе абы как и могут что-нибудь сломать при демонтаже панели.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Ваз 2115: замена радиатора отопителя своими руками

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

Чтобы потери охлаждающей жидкости свести к минимуму, под двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая и с плоским жалом
Набор головок, а точнее головки на «8» и «13»
Ключик на «8»
Зубило и молоток

Подготовили инструмент – приступаем к работе

Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».
Выщелкиваем подрулевые переключатели и, сняв с них разъемы, убираем в сторону.
Отключаем серый и черный провода от основы токосъемных колец звукового сигнала, предварительно запомнив, где какой, иначе сигнал может срабатывать от поворота руля.
Выкручиваем винты и снимаем боковые экраны консоли.
Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем с прикуривателя и лампы подсветки пепельницы.
С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).
Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.
Снимаем комбинацию приборов.
Откручиваем болты крепления центрального кронштейна (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем кронштейн и, отсоединив разъем блока управления двигателем, убираем.
Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.
Отмечаем с помощью маркера положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.
Снимаем накладки передних стоек.
Ослабляем хомуты и снимаем патрубки с радиатора отопителя. Необходимо либо что-то подставить, либо подложить хорошо впитывающий жидкость материал, так как в радиаторе остается немного охлаждающей жидкости.
Далее откручиваем 5 винтов, которые держат «Торпедо». Два – в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.
Все, можно приступать к замене радиатора. Для этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.
При необходимости очищаем внутреннюю часть отопителя через открывшееся отверстие (обычно пух и сухие листья).
Ставим новый радиатор и собираем в обратной последовательности.
Нюансы сборки.
При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.
После сборки закручиваем сливную пробку. Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через мелкозернистое сито. Для очистки очень хорошо использовать воронку для фильтрации краски (продается там же, где автокраски).
Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.
На этом замена радиатора отопителя завершена.

Источники

ladaautos.ru/vaz-2115/zamena-radiatora-pechki-vaz-2115-bez-snyatiya-paneli.html
drive2.ru/l/4042545/

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам — простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает

Нужна будет крестовая отвертка, желательно — короткая. И еще — пинцет, без него установить защелки нелегко.

Замена радиатора отопителя на ваз 2115

При выполнении дальнейшей работы вам потребуются инструменты:

Пара отверток – шлицевая и крестовая
Головки 8 и 13 из набора головок
Рожково — накидной ключ на 8
Молоток и зубило

С таким набором инструмента можно приступать к работе:

Снимаем кожух с рулевого вала, затем отключаем «аварийную» кнопку.
Выщелкиваем из гнезд подрулевые переключатели, снимаем разъемы с них, убираем их в сторону
Отключаем черный и серый провода от базы токосъемных колец, отвечающих за звуковой сигнал. Запоминаем, где какой (а лучше записать для надежности), иначе сигнал будет срабатывать при повороте руля
Вывинчиваем винты и достаем боковые экраны из консоли
Открываем крышку, закрывающую диагностический разъем
Выкручиваем 2 винта, и снимаем сам разъем с панели приборов
Затем отключаем разъемы от прикуривателя и от лампы подсвечивающей пепельницу
Снимаем ручку, переключающую скорости с блока управления отоплением и ручки рычагов, управляющих заслонками
Достаем магнитолу, отцепляем и вынимаем «салазки» магнитолы (чтоб не мешали снимать щиток панели приборов)
Откручиваем 7 винтов (один расположен справа от кнопочного блока под заглушкой), отсоединяем разъемы от блока БСК и кнопок, снимаем щиток с панели приборов.

Разбираем приборную панель

Снимаем конфигурацию приборов
Отворачиваем болты, крепящие центральный кронштейн (верхние, на фото не видно) вот тут и пригодился ключ на 8. Достаем кронштейн и отсоединяем разъем устройства управления двигателем, кронштейн убираем
Откручиваем блок, управляющий отоплением салона, спускаем его вниз максимально, насколько позволяют троса, управляющие заслонками
При помощи маркера, отмечаем положение рулевой колонки, чтобы установить ее при сборке на место
Зубилом откручиваем два срезнных болта, именно откручиваем а не срубаем (смотрите фото внизу). Ударами зубила проворачиваем их в направлении против хода часовой стрелки.

Стрелками показано какой болт откручиваем зубилом

Собирая колонку, рекомендуется поставить новые (можно вкрутить обычные болты, а не срезные), но лучше устанавливать предусмотренные конструкцией
Откручиваем две гайки ключом на 13 и кладем колонку прямо на сидение

Срезные болты

Достаем накладки с передних стоек
Отверткой ослабляем хомуты, затем отсоединяем патрубки радиатора печки. Необходимо подставить поддон, либо подстелить хорошо впитывающую ветошь на пол салона, потому что в радиаторе всегда остается немного жидкости
Теперь откручиваем винты (их пять), которыми крепится “Торпедо”. Два находятся возле передних стоек, другие два – под ними внизу панели и еще один расположен в углублении рулевой колонки, с правой стороны от регулировки управления подсветкой приборов.
Снимаем “Торпедо”

Снимаем “Торпедо”

Меняем радиатор

Итак:

Правую часть панели приборов оттягиваем в сторону
Откручиваем три самореза, которыми радиатор крепится к корпусу печки
Откручиваем саморезы, крепящие радиатор к корпусу

Откручиваем саморезы, крепящие радиатор к корпусу

Один саморез держит трос управляющий заслонкой, его тоже выкручиваем, и освобождаем трос
Вынимаем радиатор из обшивки отопителя
Очищаем внутренность отопителя через отверстие (от сухих листьев и пуха)
Устанавливаем новый радиатор печки и собираем в обратной последовательности

Не забываем после сборки закрутить сливную пробку на место
Наливаем охлаждающую жидкость обратно в систему охлаждения, если старую, то рекомендуется предварительно пропустить ее через мелкое сито. Очень эффективно для очистки жидкости применить воронку, используемую для фильтрования краски.
Прогреваем двигатель до температуры срабатывания вентилятора обдува радиатора. Проверяем все соединения и патрубки на протекание жидкости
Затем работу отопителя салона и его заслонок
Потом работу электрооборудования на панели приборов.

Вот и все, если не все понятно посмотрите замена радиатора отопителя ваз 2115 видео
