Ремонт и замена блока комфорта

Для начала ремонтных работ следует убедиться, что проблема неисправности заключена именно в электроблоке автомобиля. Как вариант, можно установить в машине работающий блок и проверить правильное функционирование проблемных путей.

Если с новым блоком все функции машины работают без неисправностей, то проблема состоит именно в блоке. Перед снятием проверяется целостность проводов и предохранителей. И только потом начинается работа с блоком комфорта по следующему алгоритму.

автомобиль установить на ручник;
для безопасности отключите минусовую клемму;
для комфорта ремонтных работ передние сидения отодвинуть назад, чтоб освободить нужное пространство;
удалить крепеж и снять боковой кожух;
крепёжные гайки снимаются с помощью ключа на 10;
блок следует извлечь аккуратно, не повредив его об стенки кожуха или другие элементы. Два разъёма (силовой и информационный), имеющиеся в блоке, следует отключить по очереди.

На место неисправного блока устанавливается новый. В случае ремонта блока (как перепайки отдельных контроллеров), он устанавливается на место по окончании ремонтных работ. Для проведения перепайки снимается защитный корпус блока комфорта.

Если вы ставите новый блок, то до его полного тестирования и приведения в рабочее состояние сохраняйте чеки о покупке, чтобы вернуть в случае возможной неисправности.

Для удобства блок оснащён разноцветными проводами, чтобы упростить работу по отсоединению и присоединению. При плетение от блока комфорта до дверной все провода должны совпадать по цветам.

После того, как совершили ремонт блока и подключили его, следует проверить работу стеклоподъёмников, зеркал, подсветки и т.д., затем прятать проводку за панели авто.

По окончанию работ вся провода успешно прячется за ковролин и теплоизоляцию. Поэтому данный вид работ не будет влиять на визуальный облик салона.

Системы увеличения комфорта

Что подразумевается под этой группой? К примеру, имеется автомобиль с базовой системой комфорта, о чем мы говорили ранее: АКПП, усилитель руля и т.д. Системы увеличения комфорта – это те, которые используются не постоянно, а лишь в определенных условиях. К примеру, система круиз-контроль, которая подключается только тогда, когда водитель попадает на трассу. С одной стороны, автомобиль и так обладает высоким уровнем комфорта, но сделать передвижение еще комфортнее можно с помощью таких вот систем, которые действуют при определенных обстоятельствах, в определенных условиях.

Помимо круиз-контроля можно упомянуть также и систему контроля давления в шинах, систему интеллектуального запуска и т.д.

Модули комфорта, что ли?

Проще говоря, это электронные устройства, основной задачей которых является контроль работы и непосредственное наблюдение за такими системами, как, например, система кондиционирования, электростеклоподъемники, люк в крыше, центральный замок, заводская сигнализация или наружные зеркала с электроприводом. Перечень контролируемых систем зависит от степени оснащения автомобиля и может дополнительно включать, в том числе, регулировка и подогрев сидений, электрическая регулировка рулевой колонки или управление датчиком дождя. В автомобилях старшего года мы можем встретить полное отсутствие модулей комфорта или их опциональное наличие. В таких случаях окна открываются и закрываются только вручную, а центрального замка нет.

Функции блока управления водительской двери

Наиболее функционально насыщена дверь со стороны водителя.

Четыре клавиши управления стеклоподъемниками всех дверей
Клавиша блокировки задних стеклоподъемников.
Клавиша блокировки замков дверей.
Блок клавиш позиционирования зеркал заднего вида.
Клавиша включения обогрева зеркал заднего вида.
Клавиша включения местного освещения.

Необходимость управлять стеклоподъемниками четырех дверей со стороны водителя обусловлена прежде всего удобством. Водитель во время поездки должен чувствовать себя комфортно, при этом предоставляя удобства и пассажирам. Наличие клавиши блокировки работы задних стеклоподъемников предусмотрено исключительно ради безопасности пассажиров, особенно детей

Дети есть дети, именно они во время поездки обращают повышенное внимание и на то, что происходит за окном, и на всякие любопытные кнопочки внутри салона, что вполне естественно. Дабы избежать неприятностей, водитель должен иметь возможность заблокировать управление стеклоподъемниками

Клавиша блокировки замков дверей также служит обеспечению безопасности пассажиров и должна располагаться именно со стороны водителя. Практика показывает, что редко кто пользуется механическим блокиратором — то ли по забывчивости, то ли… А случайно открыть дверь во время движения очень легко. Особенно это актуально, когда в автомобиле находятся дети.

Следующий блок относится к позиционированию зеркал. Данный вариант состоит из джойстика позиционирования вверх-вниз, влево-вправо, двух кнопок выбора регулировки зеркал со стороны водителя или со стороны пассажира, кнопки выбора позиционирования потолочного зеркала и кнопки включения подогрева зеркал. Последняя клавиша предназначена для включения местного освещения.

Модуль дверей является интеллектуальным устройством, следовательно, предоставляется возможность автоматического исполнения тех или иных функций, а также и индивидуального программирования. Глубина функциональных возможностей зависит как раз оттого, на каком этапе интегрирована интеллектуальная дверь в автомобиль, а также от класса автомобиля и варианта комплектации.

На первом этапе в дополнение к функции ручного включения обогрева зеркал можно ввести и функцию автоматического обогрева — достаточно в модуль дверей интегрировать соответствующие датчики.

В развитие этого возможна и автоматизация процессов очистки зеркал от грязи и парковки зеркал.

Приятной для владельцев автомобилей будет и реализация режима автоматического паркинга:

поднятие стекол,
парковка зеркал,
блокировка замков.

Второй этап — реализация локальной сети — имеет своей целью избавление от многочисленных межмодульных связей.

11) Перегрев двигателя

Многие водители думают, что перегрев двигателя – это редкое явление. Но это не так. Подобное может случиться с любым автомобилем. Да, конечно, современные автомобили реже стали кипеть на дороге. Но тем не менее это не говорит о том, что ваша современная машина не закипит. В большинстве современных автомобилей система охлаждения очень сложна и содержит несколько датчиков, которые контролируют температуру охлаждающей жидкости, ее уровень.

Наиболее частой причиной перегрева двигателя является утечка охлаждающей жидкости. Например, чаще утечка антифриза связана с разгерметизацией радиатора охлаждения, поломкой водяной помпы или с повреждением расширительного бачка. Чтобы уменьшить риск перегрева мотора, нужно заранее менять радиатор и помпу. А для увеличения срока службы радиатора необходимо чаще промывать его от грязи.

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение №

Цвет провода	Назначение, адресация
1	Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Признак 1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Возможные причины	Метод устранения
Не читается код ключа	1 . 1 ‑замена 1118 – 6105006 (комплект) ‑переставить транспордер ‑переставить ПДУ 1 . 2 ‑замена жгута палели приборов 1 . 3 ‑замена КСУД ‑замена 1118 – 6105006 (комплект) ‑замена ПДУ ‑обучить систему 1 . 4 ‑переставить транспордер(если есть чистый)иначе: ‑замена 1118 – 6105006 (комплект) ‑переобучить систему 1 . 5 ‑заменить ПДУ ‑обучить систему 1 . 6 ‑заменить неисправный блок ‑обучить систему 1 . 7 ‑заменить ПДУ на «чистый» ‑обучить систему 1 . 8 ‑заменить 1118 – 6105006 (комплект) ‑переставить транспондер ‑переставить ПДУ
2 . 1 Обрыв линии связи W‑Line 2 . 2 Неисправность цепей W‑Line в блоках АПС или КСУД 2 . 3 Отсутствие напряжение питания на блоке АПС или КСУД 2 . 4 Неисправен электропакет «Норма»(перегорел драйвер управления) 2 . 5 КСУД не выходит на связь	2 . 1 ‑восстановить цепь между к.№ 18 ЭБУ АПС и к.№ 71 КСУД 2 . 2 ‑заменить неисправный блок ‑обучить систему 2 . 3 ‑устранить причину 2 . 4 ‑заменить электропакет ‑переобучить систему 2 . 5 ‑устранить течь ‑заменить КСУД ‑переобучить систему
Код считанного ключа отсутствует в памяти АПС	3 . 1 ‑переобучить систему 3 . 2 ‑заменить КСУД ‑замена 1118 – 6105006 (комплект) ‑заменить ПДУ – обучить систему
Код считанного ключа отсутствует в памяти	Выявляется при проведении пред.прод.подготовки	4 звуковых сигнала ИС мигает	КСУД был ранее обучен с другой системой	— обучить систему
Система не обучена	Охранная функция с ПДУ вкл/выкл, но ДВС можно запустить любым механическим жалом(функция иммобилизации не работает)

ЦБКЭ Калина 2: назначение, особенности использования, ремонт

После рестайлинга на Лада Калину, вместо предохранителей и многочисленных реле, устанавливается центральный блок управления кузовной электроникой (ЦБКЭ). Девайс доступен в комплектациях «Люкс» и «Норма».

Назначение и характеристики ЦБКЭ

Центральный блок кузовной электроники Калина 2 управляет:

тревожной сигнализацией;
стеклоочистителями;
обогревом лобового и заднего стекла;
обогревом боковых зеркал;
светотехнической системой;
указателями поворота;
центральным замком;
приводом открытия багажника;
электроприводом стеклоподъемников;
обогревом передних сидений;
электроприводом боковых зеркал.

При включении сигнализации происходит автоматическая проверка, сопровождающаяся коротким миганием указателей поворота. В режиме охраны моргает лампочка иммобилизатора на комбинации приборов. Снятие с охранного режима происходит посредством нажатия на кнопку пульта дистанционного управления.

Центральный электронный блок автоматически включает стеклоочистители, если:

поступил сигнал от датчика дождя;
регулятор чувствительности в положении от 1 до 4;
переключатель стеклоочистителя в положении «прерывисто».

При снижении напряжения до 9,6 В центральный блок ограничивает работу обогревателей заднего стекла и боковых зеркал. Так он предотвращает переход двигателя в аварийный режим. При восстановлении напряжения до уровня в 10,8 Вольт обогреватели включаются автоматически.

Помощь водителю оказывает кузовная электроника и при работе со светотехнической системой. При запуске двигателя дневные ходовые огнивключаются, а при остановке – автоматически выключаются. Ближний свет фар и габариты включаются при поступлении сигнала от датчика освещенности и дождя. При этом дневные ходовые огни выключаются. Если при автоматической диагностике обнаруживается неисправность, отсутствие сигнала от датчика освещенности, то ЦБКЭ включает ближний свет и габариты.

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов

Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:— обрывом линии связи W-Line;— перегоранием драйверов управления;— выгоранием контроллеров отвечающих за корректную работу;— выходом их строя транспондера;— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

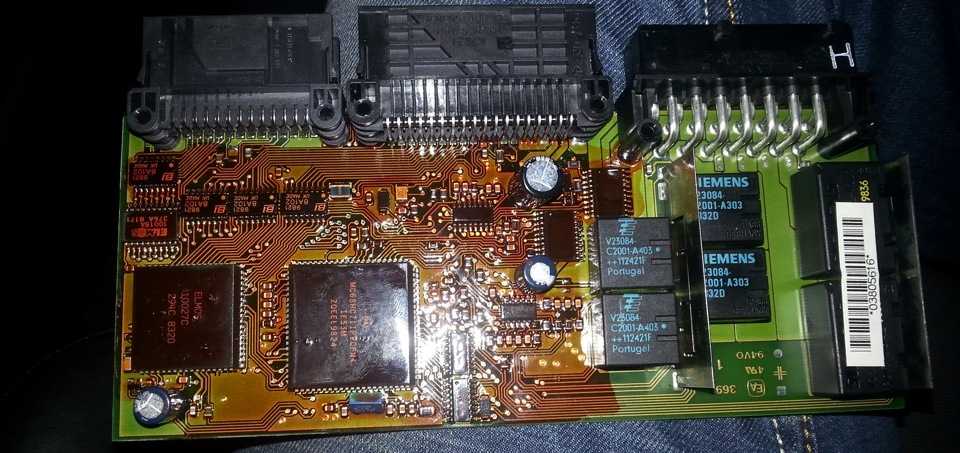

Замена реле на блоке комфорта

Последовательность замены реле на блоке комфорта:

Откройте заднюю крышку блока, для этого подожмите контакты разъемов, чтобы вытянуть плату.
Прозвоните контакт и после обнаружения поломки, приступите к замене реле.
Снимите с помощью канцелярского ножа антикоррозийный лак с контактов реле, которое подлежит замене.
Смажьте флюсом контакты, и запаяйте паяльником.
Уберите все олово с помощью специального отсоса олова, чтобы освободить подгоревшее реле от платы.
Достаньте неисправное реле, вставьте новое и запаяйте его аккуратно.
Уберите тряпочкой, смоченной в спирте, остатки флюса.
Соберите блок комфорта в обратном порядке.
Установите его в автомобиль.

Если блок комфорта был заменен, требуется «обучить» ключи, чтобы они распознавали машину. Эту процедуру обычно выполняют с помощью VCDS.

Замена реле на блоке комфорта

Последовательность замены реле на блоке комфорта:

Откройте заднюю крышку блока, для этого подожмите контакты разъемов, чтобы вытянуть плату.
Прозвоните контакт и после обнаружения поломки, приступите к замене реле.
Снимите с помощью канцелярского ножа антикоррозийный лак с контактов реле, которое подлежит замене.
Смажьте флюсом контакты, и запаяйте паяльником.
Уберите все олово с помощью специального отсоса олова, чтобы освободить подгоревшее реле от платы.
Достаньте неисправное реле, вставьте новое и запаяйте его аккуратно.
Уберите тряпочкой, смоченной в спирте, остатки флюса.
Соберите блок комфорта в обратном порядке.
Установите его в автомобиль.

Что представляют собой системы непосредственного комфорта?

Что мы можем отнести к первой группе? С чем сталкивается автомобилист постоянно? Конечно же, это водительское сидение. Огромное количество инновационных систем, технологий, направлены на то, чтобы сделать посадку водителя, да и пассажира, максимально удобной. В результате этого, современные автомобили вместо банальных механических регулировок сидений оснащаются электрическими. Чем больше платите, тем выше уровень комфорта. Именно поэтому компания БМВ оснащает люксовые версии своих автомобилей сидениями с изменяемой геометрией. К примеру, изменяется боковая поддержка сидений, увеличивается их длинна, чтобы ноги как можно меньше находились в напряжении. Или, к примеру, система памяти положения водительского сидения – чем не система комфорта? Поэтому комфорт комфорту тоже рознь.

К непосредственным системам комфорта, то есть тому, что используется постоянно и уже считается в порядке вещей, можно отнести электро или гидроусилитель руля, усилитель тормозов, АКПП, климат-контроль и т.д. Все это также создает высокий уровень комфорта и находится в использовании постоянно. Перечислять системы можно до бесконечности, так как все, что делается в автомобиле, делается для комфорта тех, кто будет находиться в этом автомобиле.

Выпуск воздуха из системы

Система продует себя с течением времени. Если вы делали какую-то работу и хотите выгнать воздух сразу, вы можете сделать это с помощью кнопки высоты езды. Порядка 15 поднятий-опусканий обычно достаточно, чтобы выгнать большую часть воздуха из системы. Воздух выходит через небольшое отверстие в крышке щупа. Процедура «родео» может помочь ускорить процесс, но это не является необходимым.

Еще момент по тесту Родео. Он подвергает систему пиковым нагрузкам. Некоторые автовладельцы или СТО любят проводить эту процедуру постоянно, после каждой работы с системой. Иногда такой тест вызывает разрыв шланга например, или отказ стойки. Конечно, можно утверждать, что тест Родео помог вам найти компонент, который был на грани поломки в любом случае, но кто действительно знает? Моя точка зрения — не злоупотреблять им.

Неисправности в работе блока комфорта, как устранить

Не горят поворотники. Для начала следует проверить бесперебойность предохранителя, ламп и подрулевого тумблера. Если где-то просто отсутствует контакт, то проблема разрешается очень просто с помощью перепайки микроконтактов. Если неисправность в самой плате и перепайка контактов не помогает, то следует заменить контроллер.
Не работает модуль стеклоподъёмников или центральный замок. Данная проблема может произойти в том числе из-за окисления проводов. Перед снятием блока комфорта нужно проверить все провода мультиметром под изоляцией в блоке управления, который встроен в водительскую дверь. Если неисправен только один стеклопакет, могло произойти разъединение проводов вследствие обрыва контакта.

После проверки проводов, если не удалось обнаружить проблему. Следует перепаять контроллер DA7VN5016A либо DA6VN5016A. Один из них отвечает за стеклопакет и замок на правой двери. Второй воспроизводит зеркально эти же функции, но с левой стороны.

Иногда стеклоподъёмники работают только на опускание стёкол, но подъём при этом недоступен (или наоборот). Для этого проверьте подключение, чтобы все плюсы и минусы были на своём месте.

Возникают ошибки в блоке комфорта, когда кнопка стеклоподъёмника на поднимание работает на опускание стекла. При разной полярности, когда вместо опускания происходит подъём стекла, нужно поменять подключение двух идущих рядом проводов.

Бывает, что много проблем возникает одновременно. Перестают работать противотуманные огни, габариты, задний свет, обогрев тыльного стекла, световой плафон в салоне. В этом случае очевидно, что проблема исходит именно из блока комфорта и делается перепайка варианта DA1 MC33972EW. Если это не помогает, то следует заменить схему целиком.
В случае отказа задних противотуманок и подсветки приборов в салоне, перепаивается компонент DA9 VND5025AK. И, как в случае с предыдущими поломками. Если это не приносит результата, меняется вся схема целиком.
Замки центрального замка начинают срабатывать при нажатии клавиш стеклоподъёмника. Если замена блока комфорта с другой машины не приносит эффекта, значит суть этой поломки в проводке. Для этого внимательно нужно проверить целостность всех проводов, ведущих к блоку комфорта.

Возможные причины неисправностей

Перед покупкой нового блока комфорта, нужно попытаться устранить какую-либо неисправность. Чтобы не делать дополнительных затрат, ведь блок комфорта достаточно дорогой. Часто проблема просто заключена в отсутствии контакта вследствие устаревания или перетирания проводов.

Иногда контроллеры блока комфорта могут сгореть, для этого нужно осмотреть их визуально или даже проверить с помощью обоняния.

Самые частые жалобы по работе блока комфорта заключены в отказе стеклопакетов, поворотников или габаритов.

Все неполадки могут возникать вследствие следующих событий

обрыв на линии связи W-Line;
сгорание драйверов регулировки;
перегорание контроллеров, отвечающих за нужный участок;
неисправность транспондера;
перегорание или окисление контактов.

Перед проведением ремонтных работ для соблюдения техники безопасности следует не забыть отключить минусовую клемму от аккумулятора.

Проблемы блока комфорта и их устранение

Наиболее частой причиной неисправности освещения, открывания и закрывания стекол и дверей, замков и других элементов являются заржавевшие или подгоревшие (залипающие) контакты реле блока комфорта. Обычно они портятся из-за попадания влаги на провода и блок комфорта.

При оставлении на месте неисправного прибора или его удалении функции комфорта перестают осуществляться. Многие автовладельцы из-за высокой цены и сложности привязки новых блоков стремятся купить блок, бывший в употреблении, или пытаются отремонтировать старый.

Ремонт заключается в перепайке, так как блок комфорта — это схема, и если не работает, значит, что-то отвалилось, сгорело или покрылось коррозией. Перед началом ремонта, необходимо выяснить, какое сломано реле. В большинстве автомобилей блок комфорта расположен под сиденьем водителя.

Чтобы достать блок, надо:

отключить аккумулятор;
со стороны заднего сидения открутить шурупы, обычно они бывают спрятаны под заглушкой;
со стороны водительского сидения открутить гайки с помощью ключа-трещотки;
выжать плоскогубцами пластмассовую заглушку;
выдвинуть сидение;
открутить клеммы от сидения и убрать его;
открутить гайки и заглушки и снять накладной порожек;
загнуть ковролин на полу;
если имеется сырость, высушить пол и провода с помощью термофена.

В некоторых моделях машин сиденье снимать не требуется. Можно просто отодвинуть сидение водителя до упора, снять кожух у ручки открывания капота и пластмассовую площадку под ногами (открутив гайку). Затем в проеме водительской двери снять пластмассовый порожек и загнуть коврик в сторону пассажира.

Под ним находится толстый жгут проводов, идущий к блоку комфорта (черной коробке). Провода обернуты тряпочной изолентой. В том месте, где нарушена спайка, изолента будет позеленевшей из-за окисления.

Чтобы выявить все повреждения, надо перебрать проводку, идущую к блоку комфорта. Для этого можно прибегнуть к помощи электрика. Он прозвонит проводку мультиметром, чтобы определить, какой контакт неисправен. Далее, касаясь контакта одним щупом, а другим разъема блока, надо поставить тестер на прозвонку.

Так можно определить к какому реле он подойдет. Это экономичный и легкий вариант. Можно воспользоваться трудоемким, но более надежным способом. Для этого надо вынуть блок из автомобиля, разобрать его и по очереди выпаять реле, проверяя, в каком месте находится плохой контакт. Затем проверить сопротивление на контактах реле во включенном и выключенном состоянии.

Если выявится даже совсем маленькое сопротивление, контакты подгорели, и поэтому на них падает напряжение. После того как будет выявлено неисправное реле, останется его только заменить и припаять. Если вы не умеете пользоваться паяльником, незнакомы с основными понятиями в электронике, лучше обратиться в мастерскую.

Иногда бывает достаточно почистить контакты реле мелкой наждачкой и очистить wd-40.
