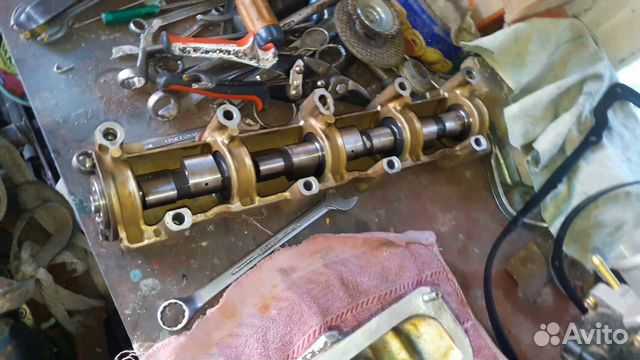

Распредвал ваз 2101-07, 2121 в сборе без рокеров, постель распредвала

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

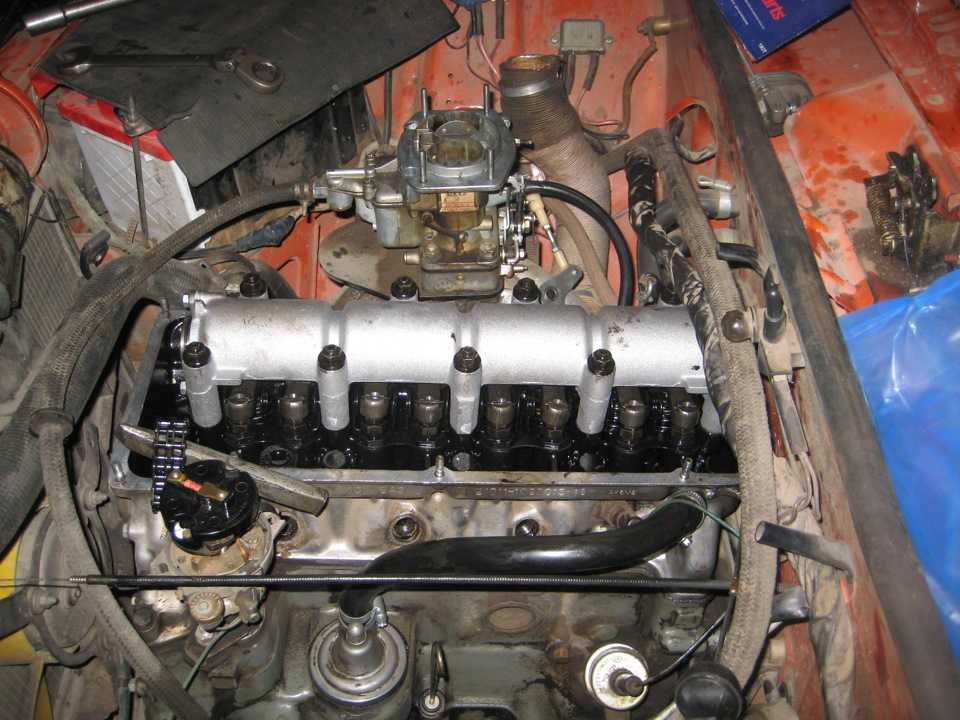

Работа по замене распредвала на ВАЗ 2101 проходит в несколько этапов:

1. Снятие клапанной крышки.Для работы используется ключ на 10, с помощью которого следует открутить все крепления. Крышка, даже если последний раз эту операцию предыдущий владелец совершал много лет назад, обычно снимается достаточно легко.
2. Откручивание гайки крепления распределительного вала.Для работы используется плоская отвёртка и ключ на 17. Перед началом собственно отвинчивания гайки необходимо немного «расчистить поле для работы», для чего используется отвёртка. Ею необходимо отогнуть шайбу, расположенную под гайкой крепления звезды распредвала.
3. Откручивание болта натяжителя цепи ГРМ и снятие звезды распределительного вала.Натяжитель цепи ГРМ расположен спереди конструкции, справа. Болт натяжителя цепи ГРМ обычно откручивается без серьёзных проблем; а после ослабления натяжения цепи снимается звезда. Чтобы последний пункт – снятие звезды – прошёл проще, можно слегка (очень аккуратно) постучать по ней с внутренней стороны.
4. Продолжение работы по откручиванию гаек крепления крышки распредвала.Оставшиеся гайки аккуратно отворачиваются, после чего весь корпус вместе с распредвалом достаточно легко поднимается вверх.

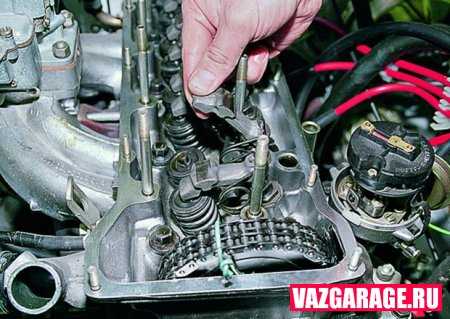

5. Установка новых рокеров распредвала.Этот пункт теоретически можно обойти, сохранив старые рокера. Однако в этом случае их будет крайне сложно отрегулировать, что приведёт к постоянному «стуку» двигателя; не говоря уже о том, что старые рокера, как правило, уже выработали свой ресурс. Впрочем, проще заменить рокера, чем искать объяснения отказу от замены.Необходимо поднять рокер до конца вверх, и он легко извлекается. При установке новых рокеров последовательность не имеет значения, тогда как при возврате «на место» старых последовательность принципиально.

   При замене распредвала и рокеров лучше сразу подумать и о замене пружин: их стоимость слишком мала, а безопасность куда ценнее.

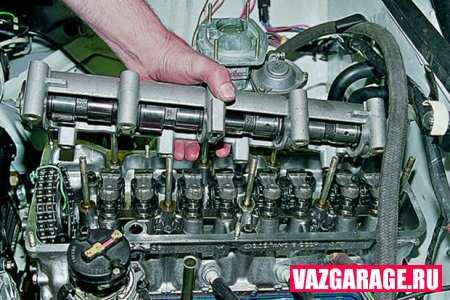

6. Установка нового распределительного вала.Установка распредвала сама по себе – дело двух-трёх минут, после чего необходимо всего лишь затянуть гайки крепления с помощью динамометрического ключа. Разве что делает это желательно по схеме:

   Не следует слишком усердствовать при затягивании гаек, чтобы не повредить резьбу. Рекомендуемая сила завинчивания – от 18-ти до 21 Нм.

7. Возврат на место звезды распредвала, цепи ГРМ и регулировка клапанов.Более подробно расшифровывать этот пункт, очевидно, смысла нет. Для проверки правильности регулировки заводим двигатель и проверяем эффективность работы. Как правило, потребности в повторных регулировках не возникает. Разве что – для достижения абсолютного идеала.

С этой статьей так же читают:

Схема блока предохранителей ВАЗ 2101: защита по всем направлениям

Замена штанги стабилизатора на ВАЗ 2101

Замена заднего тормозного цилиндра на ВАЗ 2101 своими силами

Снятие и установка капота на ВАЗ 2101

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон

Установка нового распредвала

Для того чтобы поставить новый вал ГРМ, потребуются те же инструменты, что и для его демонтажа. Порядок монтажных работ следующий:

В обязательном порядке смазываем моторным маслом поверхности кулачков, опорных шеек и опор.
Устанавливаем распредвал в «постель».
Ключом на 10 мм закручиваем болты упорного фланца.
Проверяем, как вращается вал. Он должен легко проворачиваться вокруг своей оси.
Выставляем такое положение вала, при котором его штифт совпадал бы с отверстием на фиксирующем фланце.
Устанавливаем постель на шпильки, накручиваем гайки, производим их затяжку

При этом важно соблюдать установленный порядок. Момент затяжки — в пределах 18,3–22,6 Нм

Гайки закручиваются при помощи динамометрического ключа моментом 18,3–22,6 Нм

Клапанную крышку и звезду распредвала на место не устанавливаем, так как нужно будет ещё выставлять фазы газораспределения.

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра. Потребуются следующие приспособления: 1. Трещотка с головкой под контргайку; 2. Труба для удлинения трещотки для создания требуемого «плеча» ; 3. Рулетка; 4. Маркер; 5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см. Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

1. Предварительно накручиваем контргайку и слегка подтягиваем.
2. Отмечаем расстояние 14 см, там, где должна висеть тяга;
3. Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
4. Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

Задний ступичный подшипник

Конструктивно в задней ступице Ланоса используется пара роликовых радиально-упорных подшипников. Этот тип подшипников очень критичен к моменту затяжки. Недотянутый или перетянутый подшипник долго не проходит. В сервисмануале указывается такая последовательность затяжки подшипника задней ступицы:

1) Затянуть 20 Нм (2 кгс) 2) Отпустить на 180 градусов 3) Затянуть 1 Нм (0.1 кгс)

Задний ступичный легко затянуть без использования динамометрического ключа — от руки. Затяжку производить ОБЯЗАТЕЛЬНО с установленным колесом!

Отметьте на трещотке расстояние 25 см. На этом расстоянии мы будем прикладывать усилие при затяжке (см. сноску). Для этого можно использовать бытовые пружинные весы, хотя при определенном опыте можно весы не использовать. Главное не сколько в точном моменте затяжки, сколько в том, что бы затянуть подшипник таким образом, что бысохранился тепловой зазор

— Затяните подшипник покачивая колесо с примерным усилием 8-10 кг. При поворачивании колеса, вы должны почувствовать сопротивление вращению. Т.о. мы добиваемся установки подшипников. — Отпустите на полоборота. — Затяните с усилием 500 грамм или немного выше. Ориентируемся на то, что бы колесо вращалось без усилия

ВАЖНО!

Покачивая колесо мы не должны ощущать никакого люфта. Далее мы немного отпускаем гайку что бы совместить отверстие для шплинта, при этом покачивая колесо. Мы должны добиться появления очень слабого радиального люфта. Он должен ощущаться при покачивании колеса, буквально на грани появления люфта. Хотя это на самом деле не люфт, а тот самый тепловой зазор.

Немного истории

1. Предсказуемое поведение мотора, управляемого электронной системой.
2. Более высокая удельная мощность.
3. Быстрое реагирование при нажатии на педаль газа.
4. Невысокая токсичность.
5. Быстрая диагностика неполадок двигателя.
6. Отсутствие необходимости частых регулировок систем.

В то же время в процессе эксплуатации были выявлены определенные слабые места такого двигателя, которые доставляли владельцам авто определенные неудобства.

Нужно отметить, что схожие проблемы возникают и у автомобиля Лада Нива, ведь мотор данной машины с несколько большим объемом также получил электронный впрыск.

Необходимые инструменты:

1. ключи из стандартного набора;
2. универсальный фиксатор шкивов;
3. специальный ключ на «36»;
4. пустая чистая емкость для слива антифриза.

Замена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочки

1. Демонтировать корпус воздушного фильтра с карбюратора.

Как заменить цепь ГРМ на ВАЗ 2106 своими руками

Выкрутить ключом на «10» 3 гайки, ключом на «8» 4 гайки

Все действия нужно выполнять осторожно, чтоб ничего не упало на карбюратор. Если этим пренебречь, понадобится снятие этого узла, возможно, впускного коллектора

Самостоятельная замена цепи ГРМ на ВАЗ 2106 своими руками

1. Достать крышку трамблера, вынуть трубку, использующуюся для подачи топлива.
2. Ключом на «10» снять 8 гаек, прикрепляющих клапанную крышку, достать шайбы с пластинами.

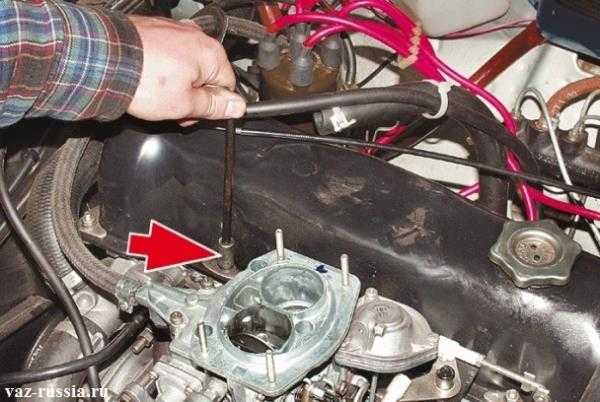

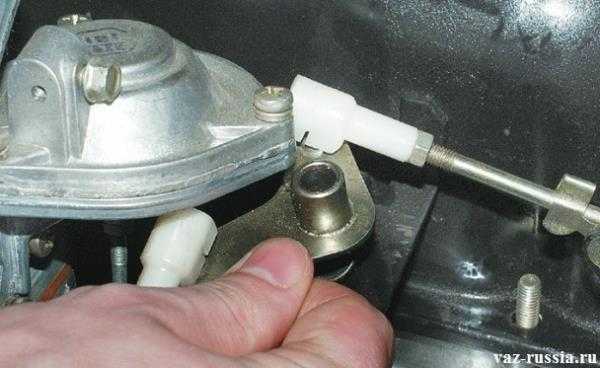

3. Отсоединить трос подсоса и привод дроссельной заслонки.

1. Снять клапанную крышку с прокладкой (в идеале ее лучше заменить).

1. Демонтировать защиту снизу, слить антифриз в емкость, которая была подготовлена вначале.
2. Используя ключ на «19», ослабить гайку крепления генератора.

1. Ослабить хомут нижнего патрубка водяной помпы, достать его.

Как заменить цепь ГРМ на ВАЗ 2106, успокоитель, башмак натяжителя, и звездочки своими силами

1. Отключить питание вентилятора, а также питание термодатчика на радиаторе.
2. Демонтировать радиатор с патрубками и термостатом.
3. Отпустить гайку натяжителя цепи генератора. С помощью монтировки сдвинуть его вперед.

Читать далее: Где находится салонный фильтр ваз 2110 и как его поменять: пошаговая инструкция Замена цепи ГРМ на ВАЗ 2106 своими руками

1. Отсоединить ремень генератора ВАЗ 2106.
2. Ключом на «36» проворачивать коленчатый вал за шкив до момента совпадения меток крышки и шкива, звездочки и литья в ложе распределительного вала.

Цепь ГРМ ВАЗ 2106

Также ознакомьтесь

1. Открутить гайку на «36», прикрепляющую шкив коленвала. Специальным ключом застопорить шкив, открутить его. Если спецключа нет, нужно включить пятую передачу, выжать педаль тормоза, открутить ее с помощью ключа.

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

1. Снять шкив. Открутить 6 болтов и 3 гайки ключом на «10», потом еще 3 болта крышки привода распредвала, убрать крышку.

Меняем цепь ГРМ на ВАЗ 2106 успокоитель, башмак натяжителя, и звездочки своими руками

1. Открутить 2 гайки, крепящие натяжитель цепи, снять его.

На фотографиях показан автоматический натяжитель.

1. Ослабить болт, которым крепится звездочка распредвала, после чего можно ее снимать. Положение для центровки стоит запомнить, а лучше пометить.

На фотографии можно увидеть итог.

• Предохранитель, позволяющий избежать перескакивания цепи.
• Крепление башмака натяжителя цепи газораспределительного механизма.
• Звездочка коленвала.

1. Ключом на «10» отсоединить предохранитель, крепление натяжителя, а также болт, которым крепится звездочка привода вспомогательных агрегатов.

1. Снять звездочки и старую цепь ГРМ. Должны совпасть шпонка коленвала и литье на блоке цилиндров.

1. Установить на привод новые звездочки, коленчатый вал и вспомогательные агрегаты. Поставить на место тщательно смазанную новую цепь.

1. Чтоб цепь не упала вниз, нужно подложить под нее какой-нибудь инструмент. Меняем цепь ГРМ ВАЗ 2106 в домашних условиях
2. Звездочка устанавливается в цепь так, чтоб нисходящая ветвь цепи оказалась натянутой, а все ее метки совпадали. Далее нужно повернуть распредвал справа налево и вернуться обратно за коленвал. Благодаря этим действиям натягивается цепь, и можно проверить правильность установки меток. Если метки не совпадают, нужно перекинуть цепь на зуб, а затем повторить процедуру.
3. Вернуть на место натяжитель, активировать его. Затянуть все крепежные болты, закрепить их. Провернуть на 2 оборота коленвал, убедиться, что метки совпадают, а клапаны и поршни не сталкиваются.
4. Смазать герметиком прокладку крышки коленчатого вала, установить ее на место.
5. Поставить шкив, удостовериться, что совпадают метки, затянуть его.
6. Открутить гайку трамблера на «13», достать сам трамблер, повернуть бегунок к контакту 4-го цилиндра.
7. Вернуть на место трамблер.

• В качестве завершения процедуры по установке новой цепи газораспределительного механизма ВАЗ 2106 обязательно выставить зажигание.
• Выполнить сборку в обратном порядке, залить антифриз.
• На этом можно считать замену цепи ГРМ на ВАЗ 2106 завершенной.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Источник

Замена распредвала ВАЗ 2107

Сегодня мы опубликуем подробную информацию о том, как заменить распредвал на ВАЗ 2107 своими руками. Руководство будет сопровождаться фотографиями, поэтому разобраться сможет даже новичок.

Рапредвал (распределительный вал) — один из важнейших элементов газораспределительного механизма (ГРМ). Задача распредвала обеспечить своевременный впуск чистого воздуха и выпуск отработанных газов из камеры сгорания посредством открытия и закрытия впускных и выпускных клапанов.

Распределительный вал расположен в верхней части головки блока цилиндров (ГБЦ), со шкивом и зубчатой звездочкой коленвал соединяется при помощи цепи или ремня ГРМ.

К главным неисправностям, которые требуют ремонта или замены распредвала можно отнести — повышенный износ, царапины и риски на опорных шейках распредвала, многочисленные задиры или прогиб распредвала (деформация).

Падение давление системе смазки двигателя. Как правило, причиной этого становится сильный износ шеек распределительного вала, а также в случае нарушения посадочных гнезд подшипников распредвала в ГБЦ. Второй случай требует полной замены головки блока цилиндров, ввиду того, что гнезда расположены в самом теле ГБЦ.

Сильный стук клапанов при наличии рабочих гидрокомпенсаторах, увеличение зазоров в механизме привода клапанов. Причина — повышенный износ кулачков распредвала, применение низкокачественного моторного масла, нерабочий или забитый масляный фильтр. Данные неисправности также характерны потерей мощности и перебоями в работе двигателя.

Также замена распредвала производится в случае тюнинга двигателя, когда штатный распределительный вал заменяется на спортивный с кардинально другими характеристиками, фазами впуск/выпуск и несколько измененными кулачками. Это необходимо для увеличения мощности или улучшения КПД (коэффициент полезного действия) мотора.

Сегодня я расскажу о том, как заменить распределительный вал ВАЗ 2107 своими руками, используя подручный инструмент в условиях гаража.

Замена распредвала ВАЗ 2107 своими руками

1. Демонтируйте крышку клапанов ГБЦ. Замена прокладки головки блока цилиндров своими руками

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17″, и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13″ открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10″, затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово. Сборка осуществляется в обратном порядке. Напомним, что предыдущая новость была про замену топливного фильтра на ВАЗ 2107 своими руками.

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

На распредвале размещены кулачки и шейки

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Клапаны открываются, когда на них нажимают выступающие части кулачков

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

• ширина фаз — 232о;
• запаздывание впускного клапана — 40о;
• опережение выпускного клапана — 42о.

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Как установить фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Для начала снимите корпус воздушного фильтра. (О том как это сделать, читайте в статье под названием: «Замена корпуса воздухофильтра»)

2) После его снятия корпуса, накройте горловину карбюратора чистой тряпкой, что бы в нее не попала грязь при проведение работы.

3) Затем снимите со штуцера который расположен на карбюраторе, шланг отвода картерных газов.

4) После чего ослабьте винт крепления троса воздушной заслонки.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) Далее когда оба болта будут откручены, потянув рукой за трос отсоедините его от карбюратора.

7) Затем отверните все болты которые крепят крышку головки блока.

После того как болты будут откручены, отвёрткой подденьте и после чего снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Затем аккуратно снимите крышку с головки блока.

Примечание! Если на крышке или на самой головки блока осталась прокладка, то её тоже снимите и вследствие чего замените на новую, потому что как правило при изношенной накладки в будущем может наблюдаться течь масла через неё!

11) После чего прокрутите гайку шкива коленчатого вала при помощи специального ключа, до того пока метка звездочки распределительного вала, не совпадет с меткой на корпусе как показано на фото ниже. (Если вы не знаете как прокрутить гайку шкива коленвала, то в таком случае ознакомьте со статьей под названием: «Установка поршня в положение ВМТ». В этой статье вы найдёте три способа, благодаря которым можно будет провернуть коленвал)

Примечание! Метка звездочки коленчатого вала, так же должна совпасть с длинной меткой на крышке распределительного вала!

12) Если же у вас получилась такая ситуация, что какая либо из двух меток совпала, а другая при этом нет, тогда проделайте операцию указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Следом включите первую передачу и отверните болт который крепит звездочку распределительного вала.

3. Далее снимите звездочку вместе с цепью и удерживайте ее в руках.

4. После чего снимите цепь со звездочки и измените ее положение в нужную вам сторону добившись того, чтобы обе метки одна из которых расположена на коленвале а другая из которых расположена на распредвале, совпали между собой как это показано в пункте «11».

Установка:

Примечание! Более подробную установку всех деталей на свои места, смотрите в самом низу статьи в видео-ролике!

1) Для начала наденьте звездочку распределительного вала, вместе с цепью на своё место.

2) Следом рукой натяните ведущую ветвь цепи так чтобы она не болталась. (Если вы не знаете где находится ведущая ветвь цепи, то в таком случае просмотрите пункт «2» в статье под названием: «Проверка натяжения цепи»)

3) После чего затяните болт который крепит звездочку распределительного вала, а так же установите все оставшиеся шайбы.

Примечание! Полностью болт который крепит звездочку распределительного вала закручивать не надо!

4) Затем проверните коленчатый вал на два оборота и снова проверьте положение всех меток.

5) Если же метки на распредвале и на коленвале совпадают, тогда затяните до конца болт который крепит звездочку распределительного вала.

6) Если же метки не совпадают, тогда проделайте повторную установку фаз газораспределения по меткам.

7) Установите все оставшиеся детали, в обратном порядке снятию.

Источники

• http://avtobrands.ru/zamena-raspredvala-na-avto-vaz-reno-shevrole-i-opel/
• http://vaz-russia.ru/remont/ustanovka-faz-gazoraspredeleniya-po-metkam.html

Причины и виды неисправностей

Вал ГРМ на протяжении своей работы непрестанно подвергается воздействию высоких температур и большой динамической нагрузке. Поэтому он неизбежно теряет свои свойства и выходит из строя. Когда это происходит, водитель начинает чувствовать, что двигатель теряет мощность, а под нагрузкой возникает негромкий стук в двигателе. Если это произошло, пора вскрывать ГБЦ.

Итак, что же может произойти?

1. Износились кулачки или шейки. Любая деталь, которая вращается во время своей работы, естественным образом со временем начинает изнашиваться. Ускорить процесс износа может низкое давление масла или его плохое качество, а также производственный брак самой детали. Стертые кулачки не могут должным образом поднять впускной клапан, в результате чего топливной смеси в цилиндр поступает меньше, чем нужно.
2. Деформация распределительного вала. Сильный перегрев двигателя, который происходит при недостаточно хорошо работающей смазки или при проблемах в системе охлаждения, приводит этому виду поломки. Неисправность можно определить по характерному стуку. Эксплуатировать автомобиль в таком случае запрещено – иначе можно легко навредить работе всего газораспределительного механизма.
3. Перелом вала. Иногда случается так, что распредвал просто ломается, что может быть следствием рассинхронизации в работе системы ГРМ. Двигатель перестает работать, клапаны искривляются, повреждаются направляющие, разрушаются механизмы поршневой группы.
