Термостат системы охлаждения двс

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

Термостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

Устройство термостатов

Устройство термостата просто, как всё гениальное:

В медный корпус (медь хорошо проводит тепло) помещен цилиндрик, наполненный смесью воска с металлическим или графитовым порошком либо жидким наполнителем – водой со спиртом

Вид наполнителя особого значения не имеет, важно лишь то, что все они достаточно сильно расширяются при нагревании;
В цилиндр с наполнителем вставлен металлический шток, и вся конструкция герметически закрыта;
По обе стороны от цилиндра со штоком находятся два плоских клапана: для большого (основной клапан) и малого контуров системы охлаждения;
Вся нехитрая конструкция заключена в корпус-рамку с пружинами, назначение которых – обеспечивать сопротивление штоку и возвращать его в исходное положение

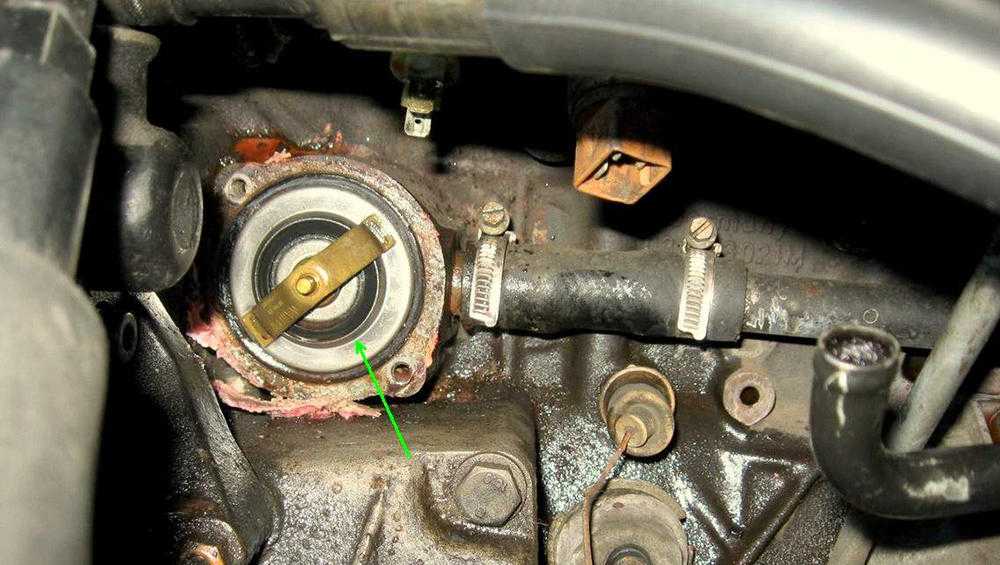

Найти место, где находится термостат, несложно. Он устанавливается на пересечении большого и малого контуров системы охлаждения, в «развилке» патрубков. В зависимости от температуры охлаждающей жидкости он перенаправляет ее поток и, соответственно, регулирует и поддерживает нужную температуру.

Почему не дует печка после замены термостата

Если термостат новый, и после его замены печка не дует теплом, значит, либо данная деталь неисправна, либо причина кроется в чём-то другом. В таком случае нужно извлечь термостат и включить печку. Если она греет, значит, причина именно в термостате: он неисправен, и его нужно вернуть назад в магазин. Если же нет, придётся искать причину в иных автомобильных комплектующих.

Не работает вентилятор

Наиболее банальная причина. Воздух вообще не поступает в салон. Естественно, печка будет работать, но её «сил» очень мало для обогрева целого салона. В таком случае придётся заменить вентилятор или электронику, которая им управляет. В некоторых случаях достаточно замены соответствующего предохранителя.

Низкий уровень антифриза

Недостаточный уровень охлаждающей жидкости также можно рассматривать как причину поступления в салон холодного воздуха. Хотя это маловероятно, так как большинство автомобилей оснащены специальными датчиками уровня тосола. Например, если из-за пробоины в бачке или течи в радиаторных патрубках вытекает охлаждающая жидкость, то есть в печку поступает практически холодная жидкость, в салон будет поступать исключительно холодный воздух. Чтобы устранить эту проблему, достаточно долить антифриз или тосол до необходимого уровня.

Забит радиатор печки

В данном случае может быть несколько причин:

использование воды – она образовывает накипь на стенках в системе, а также вызывает ржавление металлов;
неправильное смешивание охлаждающих материалов (тосола и антифриза), что приводит к появлению осадков и забиванию тонких радиаторных трубок;
устранение течи радиатора герметиками. Этот способ называется «лечим – калечим». Из-за излишков герметика закупориваются ходы в радиаторе, что не позволяет жидкости нормально циркулировать и тем самым «разогреваться».

Вышла из строя помпа мотора

Это насос, который служит для прокачки горячей жидкости по всей системе. То есть, помпа ведёт горячую жидкость из основного блока мотора по патрубкам и после направляет её в радиаторы с целью охлаждения (или обогрева салона). Наиболее частые поломки помпы следующие:

заклинила помпа – не вращается её внутренняя часть – «крыльчатка» или в целом помпа;
порвался ремень коленвала, из-за чего помпа не вращается, из-за чего печка не греет;
использование некачественных охлаждающих жидкостей, которые «съедают» внутреннюю часть крыльчатки. Физически шкив детали вращается, но «прокачка» жидкости по системе проходит на максимально низком уровне. В таком случае печка также не будет греть.

При возникновении всех выше описанных проблем помпу придётся заменить (поскольку ремонту она не подлежит). Возьмите себе на заметку первые признаки необходимости замены помпы: посвистывания под капотом, а также холодный шланг после помпы, но горячий до неё.

Пробитая прокладка головки мотора

Блок двигателя и его головка соединены между собой специальной прокладкой. Если она пробита, то антифриз, вода или тосол будут уходить в глушитель или цилиндры (о чём укажет белый и густой дым, исходящий из глушителя). То есть в системе будет недостаточно охлаждающей жидкости (или возникнут воздушные пробки), из-за чего печка не сможет качественно прогревать салон. В таком случае необходимо максимально быстро выполнить замену прокладки головки блока, чтобы не «убить» мотор.

Ну что же, надеемся, эта статья была полезной для вас, и благодаря ей вы сможете найти исинную причину поступления в салон исключительно холодного воздуха. А также сумеете её максимально быстро исправить. Желаем удачи!

Как проверить термостат на работоспособность

Перед тем, как проверять термостат на работоспособность, нужно понимать какие неисправности у него могут возникнуть в принципе, и в чём они проявляются. Всего таких неисправностей может быть три:

1. Термостат постоянно открыт. Если основной клапан термостата вследствие поломки остается все время открытым, то охладитель будет постоянно проходить через радиатор и рубашку охлаждения двигателя. При этом мотору потребуется довольно много времени для достижения оптимальной рабочей температуры.

В летнее время года такая поломка, как правило, остается даже незамеченной, а вот зимой, особенно в сильный мороз, прогреть мотор до рабочей температуры будет крайне тяжело.

2. Термостат постоянно закрыт. Если основной клапан термостата не открывается, то жидкость в системе охлаждения постоянно циркулирует по малому кругу. При этом двигатель очень быстро перегревается, в результате чего его может и вовсе заклинить.

В этом случае ездить на автомобиле до замены термостата мы не рекомендуем. Добраться же к ближайшему автомагазину или СТО своим ходом можно включив печку в салоне на максимальный обдув. При этом нужно постоянно следить за тем, чтобы стрелка указателя температуры двигателя не переходила в красную зону.

3. Термостат открывается слишком рано. Обычно это происходит либо с контрафактными автомобильными термостатами, сделанными народными умельцами из комплектующих низкого качества, либо с термостатами с характеристиками не подходящими для данной комплектации автомобиля.

Если клапан термостата открывается при слишком низкой температуре (ниже +75 °C), тогда двигатель, как правило, прогревается значительно дольше положенного времени. При этом мотор не может выйти на оптимальный тепловой режим, что приводит к увеличению расхода топлива.

Проверка термостата в автомобиле

Алгоритм проверки термостата, не снимая его с автомобиля, очень прост. Чтобы проверить, открывается ли термостат, от вас потребуется выполнить лишь несколько действий:

Разогрейте двигатель до рабочей температуры, после чего заглушите мотор.
Откройте капот и найдите шланг в верхней части радиатора. Как правило – это черный резиновый шланг диаметром 5-7 см с железным хомутом на концах, или же с пластиковыми скобами.
После этого найдите нижний шланг – примерно такой же, как и верхний

Обычно он крепится в нижней части радиатора.
Прикоснитесь к обоим шлангам рукой, но крайне осторожно, потому как они могут быть сильно нагреты.

Если стрелка указателя температуры двигателя находится у красной зоны, но при этом один из шлангов горячий, а второй холодный, то с высокой вероятностью можно утверждать о том, что термостат не открывается и его необходимо заменить на новый.

Больше о неисправностях системы охлаждения двигателя и профилактике их появления читайте в нашей статье о техническом обслуживании системы охлаждения.

Признаки, указывающие на неисправность термостата

Как самостоятельно проверить работу термостата в авто

Система охлаждения автомобиля имеет жидкость, температура которой может колебаться в большом диапазоне. Чтобы контролировать эти колебания на авто, существует такой специальный механический элемент, как термостат. Это устройство справляется с 2 функциями – предотвращает перегрев силового агрегата и допускает быстрый старт работы мотора. Через какое-то время элемент изнашивается и становится непригодным для работы. Это негативно сказывается на двигателе. Чтобы вовремя обозначить такой момент, необходимо знать способы проверки термостата, которая осуществляется прямо на автомобиле. Тогда при выявлении присущих этому элементу признаков поломки есть возможность его демонтировать и дополнительно испытать.

Как работает термостат?

Эта деталь очень чувствительна к температуре и при нагревании свыше 87-93 °С открывает заслонку. Защитный процесс начинает работать от расширения специальной жидкости, которая чувствительна к перемене температуры окружающей среды (антифриза).

У термостата имеется заслонка, которая плотно закрывается. Сам он расположен в индивидуальном корпусе и считается самостоятельным элементом. Однако есть и изделия без корпуса, которые устанавливаются внутрь двигательного канала.

Последовательность действий работы термостата

Самые первые и основные признаки неисправности термостата это: перманентное «кипение» или отсутствие возможности нагреть силовой агрегат, преимущественно в холодное время года.

Причины и проявления возможной поломки

Есть 3 вида неисправности автомобильного термостата:

Примечание. Данные неисправности могут происходить из-за двух причин: элементарное изнашивание детали или плохое качество охлаждающей жидкости, которая оставляет налёт на внутренней части стенок системных деталей и труб. Похожий эффект появляется, если залить обычную или дистиллированную воду.

При первом варианте нагретая жидкость не способна дойти до основного радиатора, и её охлаждение происходит в салонном отопителе. Как итог – двигатель страдает от перегрева, а антифриз в расширительном бачке закипает. Эта поломка провоцирует образование пара и его выделение через клапан пробки. Соответственно, можно услышать тихое шипение. Температурная стрелка на приборной панели будет расположена в критической красной зоне.

Проблематично определить поломку термостата при заклинившей заслонке в полуоткрытом положении. Двигатель долго не может набрать стандартную температуру, а уже при нормально прогретом двигателе часто срабатывает вентилятор, который принудительно охлаждает радиатор. Такая проблема хорошо выявляется летом, в жару. Так как половина тосола в этот момент циркулирует по малому контуру, то электрический вентилятор, несмотря на отсутствие перегрева, работает практически постоянно.

Внимание! Похожие признаки могут иметь и другие корни. Например, воздушная пробка, образовавшаяся в охладительной системе машины

Поэтому перед тем, как заменить термостат, его необходимо дополнительно проверить.

В последнем варианте, когда заслонка всегда открыта, мотор может достичь температуры, пригодной для работы, только в летний сезон. Это происходит потому, что антифриз всё время циркулирует по большому кругу и охлаждается радиатором постоянно. Особый дискомфорт этот вид поломки приносит зимой, когда печка практически не нагревается.

Способы диагностики устройства

Самостоятельная проверка работоспособности термостата возможна непосредственно на автомобиле. Подобная диагностика чаще всего дает правдивый результат. Когда мотор полностью остыл, можно начинать проверку: завести его и иногда прикладывать руку к низу радиатора и отходящему к двигателю патрубку.

Рабочее состояние термостата выявляется по следующим характеристикам:

Такую проверку следует осуществлять перед тем, как датчик сработает и самостоятельно включит вентилятор.

Если результат не соответствует норме, то это может означать следующее:

Разница меду первыми двумя случаями и последним пунктом в том, что последний вариант обязательно необходимо подтвердить. Очень сложно ставить правильный диагноз, если антифриз течет в двух направлениях по совершенно разным путям. Подобный неоднородный нагрев теплообменника, непрерывная работа вентилятора и прыжки температуры являются косвенными признаками. Подобным образом может вести себя и присутствие воздушной пробки в охладительной системе.

Чтобы правильно определить работоспособность термостата, необходимо демонтировать его с авто.

Принцип работы

Термостат работает по принципу дозированного нагрева антифриза. В его основе клапан с термоэлементом, состоящим из смеси воска и меди. Принцип работы следующий:

Во время пуска холодного двигателя, затвор термостата находится в закрытом положении. Антифриз циркулирует внутри двигателя и печки за счет насоса. В это время температуры жидкости еще недостаточно для открытия клапана.
Постепенно нагреваясь, антифриз достигает периода открытия при температуре от 85 до 90 градусов. Происходит это за счет термоэлемента. Смесь воска и меди начинает плавиться, за счет чего увеличивается в объеме и давит на затвор, открывая его. Открытый клапан пропускает антифриз из двигателя в радиатор, уравнивая температуру за счет охлаждения вентилятором и потоками воздуха.

Термостаты могут отличаться своей конструкцией, но главная их задача остается неизменной.

Почему не работает вентилятор отопителя?

Не работает вентилятор печки

Вентилятор печки не работает, если:

Перегорел предохранитель вентилятора;
Неисправен выключатель печки;
Проблемы с проводкой, надежностью подключения;
Вышел из строя моторчик вентилятора.

Самое простое – перегорание предохранителя. В таком случае просто замените его на новый. Однако, если предохранитель опять сгорел, надо искать причину, где-то замыкание. Выключатель вентилятора легко проверить замыканием проводов, подходящих к нему. Узнайте, какие выводы выключателя должны замыкаться, и перемкните соответствующие провода. Вентилятор закрутился – проблема найдена. Переключатели обычно неразборные, поэтому сразу меняйте вышедший из строя.

Статья в тему: Лучшие автомобильные антенны для радио, ТВ и рации

Проблемы с проводкой возникают редко, но, если сомневаетесь, проверьте надежность всех соединений, отсутствие окислившихся контактов, переломленных проводов. Если подозрения на все вышеперечисленные причины не оправдались – значит, неисправен сам моторчик. Он тоже, как правило, не подлежит ремонту, потребуется замена.

Неисправный моторчик отопителя подлежит замене

Как еще можно проверить исправность термостата

Существует еще один простой способ проверки работоспособности термостата. Для этого достаточно положить его в емкость с горячей водой (примерно 100 ˚С). После этого нужно внимательно посмотреть открывается ли клапан устройства. Если нет – срочно поменять термостат на новый. Некоторые умельцы проверяют, работает ли термостат, нагревая его мощным строительным феном.

При замене термостата важно обращать внимание на то, при какой температуре, он срабатывает (она нанесена на его корпусе). Разумеется, если проигнорировать это требование, то температурный режим двигателя будет нарушен

Пробой прокладки ГБЦ

Самая неприятная проблема, которая, к счастью, встречается довольно редко. Из-за перегрева двигателя и плохой затяжки головки блока цилиндров в какой-то момент может повредиться прокладка под ней. Если пробой случится между рубашкой охлаждения и камерой сгорания, то газы из неё будут попадать в антифриз, образовывая пузырьки и ухудшая циркуляцию, а в некоторых случаях даже создавая воздушные пробки.

Распознать пробой прокладки можно по густому белому дыму, а точнее — пару из глушителя, который образуется от попадания охлаждающей жидкости в цилиндр. В расширительном бачке при этом будет бурлить воздух, а из-за повышенного давления возможно выкипание и даже выплескивание антифриза наружу.

Что делать

Шутить с этим не стоит. При малейшем подозрении на пробой прокладки ГБЦ лучше немедленно обратиться к мотористам. Если своевременно не устранить проблему, она может обернуться более серьёзными неполадками и дорогостоящим ремонтом двигателя.

Наступают первые морозы, и многие автовладельцы столкнулись с проблемой отопления машины – в салоне печка греет либо слабо, либо не работает совсем. Данная неисправность приносит дискомфорт, поскольку в автомобиле холодно, а также негативно влияет на безопасность движения – стекла замерзают и видимость значительно ухудшается.

Пробита прокладка головки двигателя

Все дело в том, что мотор это не монолитная конструкция, у него есть головка блока и сам блок. Соединяются они через специальную прокладку. Если эта прокладка пробита (а такое бывает, например при плохой протяжке), то охлаждающая жидкость будет уходить в цилиндры или глушитель (из глушителя будет валить белый густой дым). Таким образом, охлаждающей жидкости будет не хватать в системе (возможно проявление воздушных пробок) и поэтому печка будет плохо греть! Нужно срочно менять прокладку головки блока, иначе можно убить двигатель, через перегрев.

Наверное, это все основные причины, когда печка плохо греет! От себя хочу заметить, что в большинстве случаев это неисправность термостата (примерно в 70%). Так что первым делом проверяйте – меняйте его.

Сейчас небольшое полезное видео, смотрим.

А на этом все, читайте наш АВТОБЛОГ.

453,84

Внешний вид

Радиатор печки исполняет роль теплообменника, он состоит из параллельных трубок и пластин, которые увеличивают площадь соприкосновения с воздухом, справа и слева находятся небольшие встроенные емкости. Антифриз попадает из впускного бачка и выходит через выпускной, бачок возврата нужен для того, чтобы развернуть поток.

В двухрядных, патрубки для впуска и выпуска охлаждающей жидкости находятся с одной стороны, а расширительный бак – с другой. Таким образом, поток проходит в одну сторону, разворачивается и отводится. В трехрядных два бачка возврата и антифриз меняет направление дважды. Впускной и выпускной бачки находятся с разных сторон. Трубки могут быть сплющенными или круглыми. Их количество и расположение рассчитано на максимальную теплоотдачу.

Замена отопителя

Как правило, радиатор печки меняют в двух случаях: когда его невозможно восстановить по причине засорения или же если он прогнил и имеет утечку. Случается, что даже новая деталь отопления может потечь. В основном это связано с некачественными материалами приобретённого изделия.

Осуществить замену радиатора печки можно в домашних условиях. Для этого нужно придерживаться последовательности ремонтного процесса

Важно отметить, что ремонт легче проводить с напарником. В этом пункте указан процесс, как демонтируется и устанавливается печка «Калины»

Поэтапный процесс демонтажа:

Для начала нужно слить около трёх литров охлаждающей жидкости.
Для беспрепятственного демонтажа радиатора снимаем педаль акселератора и приподнимаем педаль тормоза максимально вверх.
Снимается рулевая колонка. Сначала убираем защитные панели с колонки. Затем отсоединяем от неё штекера электропроводки.
Разъединяем детали промежуточного карданного соединения рулевого механизма и откручиваем крепёжную скобу от кузова. После этих работ снимаем полностью рулевую колонку.
Снимаем «жабку» стопов, находящуюся с правой стороны от педали тормоза.
Теперь, подвесив педали тормоза и акселератора в верхнем положении, мы получаем возможность доступа к радиатору.

Перед тем как снять печку, следующие работы нужно проводить с подкапотного пространства. Снимаем аккумуляторную батарею, его установочную полость и кронштейн основания. Отсоединяем патрубок воздушного фильтра и подгибаем его в сторону салона. Затем откручиваем патрубки охлаждающей жидкости от штуцеров радиатора отопителя салона. Снимая патрубки возможна течь тосола из печки, который там остался в незначительном количестве.

Действуя со стороны салона, ножовочным полотном для металла, отпиливаем пластиковые патрубки. Затем печка «Калины» изымается совместно с уплотнителем и металлическим элементом защиты.

Установка и замена термостата

Специфичность устройства термостата для каждой конкретной модели авто обуславливает возможность замены вышедшей из строя детали только на оригинальную, за исключением некоторых моделей, которые являются аналогичными и взаимозаменяемыми. Для замены термостата потребуются отвертка, соответствующие ключи и герметик, а также емкость, в которую перед демонтажем детали сливается охлаждающая жидкость. Работы производятся на полностью остывшем двигателе в следующем порядке:

Обеспечение доступа к термостату путем демонтажа отдельных элементов моторного отсека (воздуховода, аккумуляторной батареи, воздушного фильтра).
Ослабление затяжки хомутов и отсоединение от термостата подводящих шланг со стороны радиатора, трубки насоса и впускного патрубка.
Снятие термостата.

Монтаж изделия производится в обратном порядке. При необходимости наносится герметик на стыки с патрубками или под внешние прокладки. Перед установкой производится его проверка, опустив в воду с температурой около 80оС, в которой клапан должен открываться, что свидетельствует о работоспособности термостата.

Виды терморегуляторов

Электронные термостаты

Обычные — в приборе задаются параметры температуры или точное её значение, которое будет поддерживаться. В устройстве есть электронный дисплей.
Цифровые:
С закрытой логикой У такого устройства задан алгоритм работы. Параметры регулируются с помощью специальных команд для установленных заранее приборов. Необходимые параметры можно установить в зависимости от температуры, которая нужна для прибора. При этом саму программу работы регулятора изменить нельзя. Чаще всего такие терморегуляторы применяют в бытовых приборах.

С открытой логикой Устройство полностью контролирует процесс обогрева. В терморегуляторе с открытой логикой можно изменить алгоритм его работы. Управление устройством происходит с помощью сенсорных кнопок. Используя такой термостат, можно настроить обогрев помещения по определённому графику. Такие термостаты применяют в промышленных целях, а их перепрограммированием и установлением нового алгоритма должен заниматься специалист.

Преимущества электронных устройств:

Большой диапазон настройки температуры;
Точность больше, чем у механических;
Эффективность;
Не энергозатратные;
Разнообразие дизайна.

Недостатки:

Зависимы от стабильного электричества;
На них влияет сильный перепад температуры.

Для чего нужен термостат и как он работает

Что же это за механизм такой — термостат? Можно ли обойтись без него? Сразу скажем, что без термостата машина будет работать, но недолго. Мы ещё вернёмся к этому вопросу и деталь рассмотрим опасность ненормированной температуры для мотора. По своему внешнему виду термостат выглядит как клапан, один или несколько, который может быть заключён в корпус. Закрываться и открываться он может за счёт привода, который, в свою очередь, работает по принципу термических расширяющих свойств веществ. Термостат отвечает за сохранение рабочей температуры на нужном уровне, в пределе допустимой нормы. Чаще оптимальная температура колеблется в пределах 80 — 97 градусов. Для каждого типа двигателя могут устанавливаться свои граничные показатели. Двигатель будет нагреваться до критической температуры, а в таком состоянии он не сможет исправно работать. Его рабочий запас сильно сократится. Не только высокая температура вредит мотору, при низком температурном режиме также нарушается его работа. В этом случае моторное масло становится более вязким и густым. Это увеличивает сопротивление на поршневой системе. Она быстрее изнашивается.

По сути, без термостата ездить можно. Правда, это будет продолжаться недолго и мотор испытает порядочный стресс. Если летом ездить без термостата, то работа авто будет продолжаться до момента перегрева мотора. Зимой машина будет долго прогреваться и возрастёт износ мотора. Одним словом, если и передвигаться на авто без терморегулирующего механизма, то исключительно в сторону СТО. При этом, нужно соблюдать минимальный скоростной режим и обходить пробки на дорогах. Будет намного дешевле и быстрее установить новый термостат, чем в будущем заниматься ремонтом изношенного двигателя. Не стоит испытывать судьбу, поверьте мнению специалистов и опыту горе-водителей.

Где расположен термостат

Этот терморегулирующий механизм имеет небольшие размеры, он малозаметный, но это не делает его менее значимым. Он располагается как раз на том месте, где стоит развилка между большим и малым кругом охлаждающей системы. Термостат при необходимости меняет направление для потока жидкости, используемой для охлаждения двигателя.

Поломки термостата

В основном термостат ломается из-за внутренней коррозии. Внутренняя коррозия может возникнуть по причине не качественной охлаждающей жидкости. Сейчас на рынке автомобильной химии очень много предложений по охлаждающей жидкости, но мы бы рекомендовали прислушиваться производителя Вашей марки автомобиля и покупать только оригинальную охлаждающую жидкость. На современных автомобиля, по регламенту очень редко меняется охлаждающая жидкость. Например на некоторых автомобилях марки Honda охлаждающая жидкость меняется раз в 200 тысяч километров — это чрезвычайно много. В наших условиях, охлаждающую жидкость нужно менять как минимум в два раза чаще положенного регламента. Если соблюдать эти простые правила, то все элементы системы охлаждения будут чувствовать себя хорошо, и проработают долго.

Неисправности термостата

Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.

Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.

Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Опции темы

Поиск по теме

Как выбрать оптимальный вариант радиатора печки для ВАЗ-2107

Чтобы оптимизировать работу печки, владельцы ВАЗ-2107 довольно часто заменяют штатный радиатор на теплообменник от другой отечественной модели или иномарки.

Радиаторы других моделей ВАЗ

Альтернативой заводскому радиатору печки ВАЗ-2107 может быть аналогичное изделие от «пятёрки». В целом для «классики» существует две разновидности радиаторов печки — ВАЗ-2101 и ВАЗ-2105. Разумеется, седьмой модели подойдёт «пятёрочный» теплообменник. Типоразмер стандартного радиатора от «копейки» — 185х215х62 мм, от «пятёрки» — 195х215х50 мм, т. е. изделие от ВАЗ-2101 не войдёт в пластиковый кожух «семёрки» из-за своей толщины.

От иномарки

Вместо «родного» радиатора печки на ВАЗ-2107 можно установить «иномарочный», если он подходит по размерам. Практика показала, что вполне пригодным для установки в «семёрку» оказался медный теплообменник от «Mitsubishi».

Причины неисправности

Основным симптомом поломки прибора является утеря работоспособности клапанов. Потеря подвижности данных элементов обусловлена образованием накипи или коррозии на термостате кондиционера.

Также многие автолюбители недооценивают значимость регулярной замены ОЖ и зимой увеличивают срок службы залитой рабочей смеси. Использование непроверенных, дешевых товаров в этом плане также негативно сказывается на работе всей системы охлаждения в целом. Еще один вариант халатного отношения к автомобилю — когда происходит разбавление концентрата охлаждающей жидкостью не дистиллированной водой, а обычной, забывая почистить систему перед заправкой.

Из-за загрязнения устройства может произойти всем знакомый на слух «заклин». Клапаны теряют подвижность и остаются в одном положении, чаще всего, открытом. Но наполнитель также может стать причиной поломки: при потере его главных физических свойств последует уменьшение способности расширяться. А значит он будет не способен полностью выталкивать штык. Это грозит нарушением функционирования клапанов. При неработающем термостате охлаждающая жидкость потеряет возможность поддерживать нужную температуру и либо «закипит», либо останется холодной.
