Виды, устройство и принцип работы дисковых тормозов

Две основные схемы организации суппортов

Отличие заключается в организации скобы. Её можно жёстко зафиксировать относительно поворотного кулака, тогда поршни придётся разместить симметрично относительно диска. Каждый из них будет действовать на свою колодку, и обе эти силы равны по законам геометрии и гидравлики. Это равенство обеспечит отсутствие паразитной разницы в усилиях, которая способна действовать перпендикулярно плоскости диска в целом и нагружать ступичные подшипники. Диск будет лишь сжиматься встречными силами прижатия колодок.

Примерно так же сработает более простая система с плавающей скобой. По направляющим прорезям в суппорте скоба способна перемещаться, выравнивая усилие на колодках, хотя поршень действует лишь на одну из них. Возникает ситуация, когда через систему виртуальных рычагов, образованных суппортом, направляющими и скобой, поршень давит на одну колодку, а цилиндр – на другую. Разумеется, эти силы равны, хотя на практике не всё так просто.

Принципиальным недостатком плавающего механизма является наличие силы трения в направляющих скобы. По причинам естественного износа, загрязнения или неточностей в исполнении эти силы могут достигать значительной величины, что ведёт к неравномерному износу внутренней и внешней колодок. Таков существенный недостаток, которым приходится расплачиваться за относительную простоту конструкции.

Систему с фиксированной скобой, несмотря на затраты, активно используют в дорогих, быстроходных, тяжёлых и спортивных автомобилях. Причём когда речь идёт о поршнях, то дело редко ограничивается одним в плавающей схеме или двумя в фиксированной. По разным причинам количество цилиндров увеличивается, достигая шести или даже восьми в самых совершенных и мощных тормозах. Такие конструкции сложны, дорого стоят, но при этом чрезвычайно надёжны, работают с высокой эффективностью, останавливая машины с огромной кинетической энергией за считанные секунды.

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

  • барабанные;
  • дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

  1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
  2. диска, который закреплен на ступице колеса.

Устройство тормозной системы автомобиля

Современные автомобили оборудуются тремя или четырьмя системами торможения. К ним относятся:

  • основная или рабочая система;
  • стояночный тормоз;
  • вспомогательная система;
  • дублирующий запасной тормоз.

Рабочая система — по эффективности и применению является главной. Прямое предназначение основной тормозной системы автомобиля заключается в снижении скорости машины или её остановке. Принцип работы системы основан на сжатии вращающегося диска или распорке колёсного барабана специальными металлокерамическими колодками, которые сжимаются или разжимаются педалью тормоза через усиливающую гидравлическую систему передачи давления.

Стояночный тормоз — применяется для фиксации положения автомобиля после остановки на стоянку. При отпускании педали рабочего тормоза основная тормозная система отключается, и автомобиль может свободно скатиться под уклон. Второе его назначение – начало движения на крутом подъёме. Такое часто случается, когда на подъёме глохнет машина. При этом она удерживается на склоне ручным стояночным тормозом. Для начала движения с места необходимо одновременным движением рук и ног включать сцепление, нажимать на газ и убирать стояночный тормоз. При таком синхронном движении удаётся избежать скатывания автомобиля назад под действием силы тяжести.

Дублирующая тормозная система — используется для страхования при отказе рабочей системы. Она может быть независимой от рабочей системы и охватывать все контуры основной системы торможения или дублировать только определённую её часть, например, задние тормозные цилиндры. В некоторых случаях роль запасной системы торможения может выполнять стояночный тормоз.

Вспомогательная система торможения — применяется на дальнобойных крупногабаритных машинах типа КрАЗ, МАЗ, КамАЗ и т.п. Она обеспечивает снятие чрезмерной нагрузки с основной системы торможения во время длительного затормаживания крупнотоннажной автомашины на горных и холмистых участках дороги.

Химический состав тормозной жидкости, как подобрать тормозную жидкость по химическому составу?

Гликоли. Большинство тормозных жидкостей основано на различных соединениях гликолей (двухатомных спиртов). Хотя эти соединения используются для получения тормозных жидкостей, удовлетворяющих требования стандарта DOT 3. их превышенные гигроскопические свойств являются причиной относительно встрой абсорбции влаги, сопровождающейся снижением температуры кипения тормозной жидкости. При условии, если свободные гидроксилы частично связаны сложными эфирами с борной кислотой. >разуется высококачественная тормозная жидкость DOT 4 (или «DOT 4+», Super DOT 4»), которая, при взаимодействии с влагой, полностью ее нейтрализует. Поскольку снижение темпе­ратуры кипения тормозной жидкости DOT 4 за время ее эксплуатации происходит значительно медленнее по сравнению с жидкостью DOT 3, срок службы увеличивается.

Жидкости на основе минеральных масел (ISO 7308). Преимуществом тормозных жидкостей созданных на основе минеральных масел. является отсутствие у них гигроскопичности, поэтому температура кипения (при отсутствии абсорбции влаги не снижается. Минеральные и синтетические масла для тормозных жидкостей отбираются с особой тщательностью. Для обеспечения как можно меньшей зависимости вязкости от температуры в тормозную жидкость добавляются спе­циальные присадки.

Нефтяная промышленность, помимо топлив, также поставляет для тормоз­ных жидкостей различные присадки, улучшающие их свойства. Следует от­метить, что не рекомендуется в тормоз­ные системы, в которых в качестве тормозной жидкости применяются гликоли добавлять тормозные жидкости, соз­данные на основе минеральных масел (или наоборот), чтобы не допустить на­бухания эластомеров.

Силиконовые жидкости (SAE J 1705). Поскольку силиконовые жидкости, так­же как и минеральные масла, не абсор­бируют влагу, они в ряде случаев ус­пешно применяются в качестве тормоз­ной жидкости. Недостатками сили­коновых жидкостей являются сущест­венно более высокая сжимаемость и худшие смазывающие свойства, что ог­раничивает их применение в качестве рабочей жидкости во многих гидравли­ческих системах,

Лучшие тормозные диски для иномарок (в 2022 году)

Schneider

Диски этого производителя подходят для легковых, грузовых, спортивных машин, мотоциклов. Стоимость комплекта доступная.

Valeo

Хорошие тормозные качества и сцепление с дорожным покрытием. Стоимость доступная. Однако необходимо уточнять совместимость с конкретным автомобилем до покупки.

LPR

Итальянский бренд. Диски подойдут только для спокойной езды. Быстрый износ при частых и резких торможениях. Бесспорное преимущество –  низкая цена.

Textar

Средние сроки службы, особенно на грунтовых дорогах или в зимнее время года. Изнашиваются быстрее аналогов. Существует две разновидности: PRO с антикоррозийным покрытием и PRO+ из высокоуглеродистых сплавов.

ATE

Отличительная особенность тормозных дисков этого бренда –  диски, которые спокойно выдерживают нагрев в пределах 800 градусов. Авторская технология производства тюнинговых ТД.

AVANTECH

Технологии STOP and GO отвечает за точное сцепление, сокращает период притирки. Вибрации, шумы сниженные. Сроки службы дисков средние.

Виды дисковых тормозных механизмов

Дисковые тормоза делятся на две большие группы по типу применяемого суппорта (скобы):

  • механизмы с фиксированной скобой;
  • механизмы с плавающей скобой.

Механизм с фиксированной скобой

В первом варианте скоба имеет возможность перемещаться по направляющим и имеет один поршень. Во втором случае скоба фиксирована и содержит два поршня, установленные по разные стороны от тормозного диска. Тормозные механизмы с фиксированной скобой способны создавать большее усилие прижатия колодки к диску и, соответственно, большую тормозную силу. Однако и стоимость их выше, чем у тормозов с плавающей скобой. Поэтому данные тормозные механизмы применяются, в основном, на мощных автомобилях, (с использованием нескольких пар поршней).

Что собой представляют дисковые тормоза?

Составляющим элементом современной тормозной системы автомобиля являются дисковые тормоза. Их задача состоит в плавном или резком замедлении транспортного средства в зависимости от текущей дорожной ситуации. Принцип действия механизма прост но тем не менее, достаточно эффективен. Тормозные колодки с обеих сторон сжимают диск, жёстко зафиксированный на колесе. Возникающее трение уменьшает частоту вращения колеса, и автомобиль начинает терять скорость.

Дисковые тормоза всё активнее вытесняют менее эффективные барабанные механизмы. Последние стали менее востребованными в силу низкой эффективности и надёжности. Если ранее на старых моделях автомобилей дисковые тормоза устанавливались сугубо на передних колёсах, то в настоящее время ситуация кардинальным образом изменилась. Теперь практически невозможно найти новый автомобиль с барабанными тормозами.

Ещё одним преимуществом тормозов этого типа является их прекрасная совместимость с системами ABS и TCS. Это козырь в их борьбе с барабанными механизмами, который оказался решающим и определил выбор в их пользу. Отдельные виды дисковых тормозов для снижения отрицательного эффекта высокой температуры имеют специальные отверстия в диске. Они предназначены для отведения тепла, образующегося при трении диска и колодок. Подобный тип тормозов получил название вентилируемые дисковые механизмы.

При изготовлении дисковых тормозов используются только качественные материалы, обеспечивающие устойчивую работу механизма. Зачастую безопасность водителя и пассажиров автомобиля зависит от эффективности работы тормозной системы. Даже при самых неблагоприятных условиях эксплуатации дисковые тормоза зарекомендовали себя как надёжный и долговечный механизм.

Это интересно: Велоаптечка — инструменты, которые обязательно должны быть в наборе велоаптечки

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

  • главный тормозной цилиндр с вакуумным усилителем или без него;
  • регулятор давления в задних тормозных механизмах;
  • рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Виды вело-тормозов

 Есть несколько основных типов велосипедных тормозных систем:

  • дисковая (механические тормоза или гидравлические);
  • ободная (V-брейки и U-брейки, клещевые, а кроме того, кантилеверные тормоза);
  • педальная или по-другому барабанная (втулочная);
  • стремянная;
  • роллерная (тоже втулочная).

Задними втулочными тормозами (барабанными, роллерными) оснащаются следующие вело-модели:

  • городские односкоростные;
  • детские;
  • складные.

А на горных, шоссейных, гибридных и туристических, а также на передних колесах городских и складных великов ставят тормоза ободные.

Что касается дисковых тормозов различных конфигураций, то они буквально необходимы там, где требуется превосходная велосипедная проходимость.

Какие тормоза лучшие — дисковые или ободные?

Определить лучший тип тормозов поможет анализ недостатков и преимуществ.

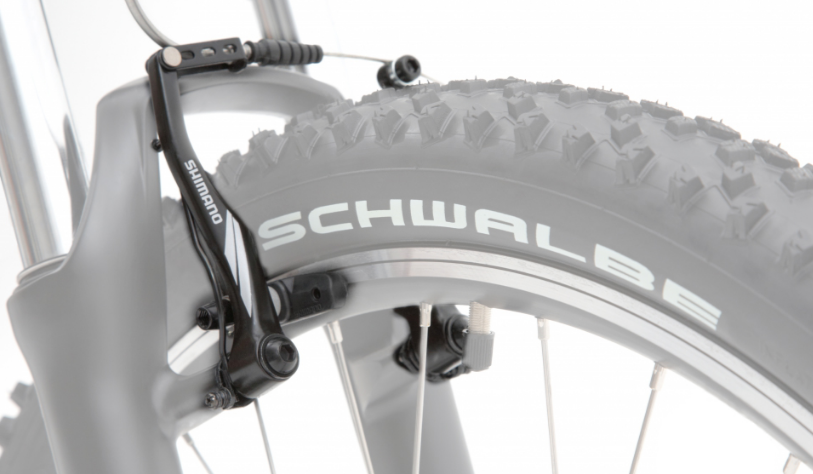

V-brake, или ободные тормоза обладают следующими свойствами:

конструкционная незамысловатость – благодаря ей достигается ремонтопригодность и регулировка в условиях поездки;
применимость для многих типов велосипедов (дорожные, MTB, гибриды) – на всех моделях, где имеются посадочные места под рычаги;
низкая цена – она значительно ниже по сравнению с установленными на дисковые тормоза;
возможность приобрести по отдельности комплектующие, и сразу же установить их;
малый вес, что немало важно для сохранения динамики движения;
универсальность;
значительная сила торможения – при тщательной настройке качественных изделий это положительное свойство может держать преимущество перед дисковыми тормозами.

Отрицательные свойства по сравнению с дисковыми изделиями:

  • низкая модуляция, особенно у бюджетных изделий, где для её увеличения требуется тщательная настройка;
  • высокая степень чувствительности к ободным искривлениям – для v-brake ввиду конструктивных особенностей это недопустимо, т.к. стираются колодки, изменяется расстояние между ними, а это приводит к необходимости в регулярном контроле колёсной геометрии и исправлении недочётов;
  • снижение эффективности торможения в условиях грязи, мокрого асфальта и т.д. – в отдельных случаях тормоз становится нерабочим, и для своевременного исправления ситуации велосипедистам приходится иметь при себе сухую тряпку и щётку;
  • усиленные долгие торможения стирают обода, колодки и приводят к нагреву, что значительно снижает срок эксплуатации.

Учитывая все эти факторы, и понимая, что дисковые изделия стоят значительно дороже, больше весят, и их сложно установить и отремонтировать самостоятельно, встаёт вопрос о том, чем готов жертвовать покупатель.

Если нужен лёгкий, дешёвый и легко ремонтируемый тормоз, стоит обратить внимание на ободное изделие. При желании получить качественное изделие, не требующее постоянной настройки и езды с щёточками в слякотную погоду, а также чтоб на его функционирование не влияли «восьмёрки», выбирают дисковые тормоза

Анализ показал, что байки с гидравлическими тормозными системами и крупными роторами приобретают при использовании по назначению в горной местности. Также гидравлику используют любители высоких скоростей в уличных условиях.

Для всех типов нестандартных поездок подойдут велосипеды с любыми дисковыми тормозами. Но если экстремальная езда исключена – целесообразнее приобрести агрегат с ободной тормозной системой.

И независимо от типа тормозов, владелец байка должен следить за состоянием колодок, целостностью тросиков и т.д. Только в таком случае тормозная система прослужит максимально долго.

Работа тормозов

Принцип действия дисковой системы прост и интуитивно понятен. После нажатия педали водителем поршень главного тормозного цилиндра перемещается, выбирая все зазоры и оказывая давление на несжимаемую тормозную жидкость. Оно равно в любой точке магистрали, а значит и во всех исполнительных цилиндрах. Равенство площадей поршней в рабочих цилиндрах обеспечивает полную идентичность сил, действующих на тормозные колодки одной оси автомобиля.

Распределение усилий по осям – это тема, разрабатываемая в рамках устройства привода и обеспечивающая тормозной баланс автомобиля. Но на одной оси силы должны быть строго равны, иначе на ровной и однородной поверхности возникнет занос автомобиля. Исключение составляет сознательное управление силами в активных системах тормозов.

Поршни рабочих цилиндров давят на колодки со стороны металлической подложки, а фрикционные накладки со значительной силой прижимаются к дискам. Благодаря нормированному коэффициенту трения, на дисках, а значит и на колёсах, возникает тормозной момент, придающий автомобилю нужное замедление.

Лучшие механические дисковые тормоза для велосипедов

Механические дисковые тормоза, предназначенные для велосипедов, отличаются простотой, надежностью и умеренными ценами.

Правильно подобранный и хорошо отрегулированный тормоз такого типа обеспечит эксплуатационные показатели, не уступающие гидравлическим аналогам.

XLC BR-D02

4.8

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

В комплект дискового механического тормоза XLC BR-D02 входят рукоятка, рубашка, трос, машинка и ротор. Устройство, выполненное из кованого алюминия, имеет вес 150 г. Купить его можно за 3 тысячи.

Достоинства:

  • регулировка колодок в диапазоне 20,5-36,5 мм;
  • простота и надежность;
  • добротное немецкое качество.

Недостатки:

необходимость периодической регулировки троса.

Диаметр ротора XLC BR-D02 составляет 160 мм. Предусмотрена установка изделия как на переднее, так и на заднее колесо.

Tektro Novela

4.7

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Механический дисковый тормоз Tektro Novela комплектуется ротором 140, 160 или 180 мм под IS стандарт на переднее или заднее колесо.

Калипер срабатывает после нажатия тормозной ручки на руле и передачи усилия посредством троса. Купить изделие можно в среднем за 1500 рублей.

Достоинства:

  • высокая эффективность торможения;
  • модуляция тормозного усилия;
  • возможность установить вместо V-Brake без замены ручек;
  • доступная цена.

Недостатки:

  • требуют тщательной настройки;
  • в некоторых случаях необходима дошлифовка колодок наждачной бумагой.

При точной регулировке машинки и правильной натяжке тросиков, механические тормоза Tektro Novela обеспечивают передаточное усилие, близкое к создаваемому гидравлическими моделями.

Spencer Saccon HAM053/ HAM054

4.5

★★★★★

оценка редакции

80%

покупателей рекомендуют этот товар

Дисковые тормоза Saccon представлены на рынке модификациями для переднего (HAM053) и заднего (HAM054) колеса. Эта модель отличается высокой степенью сжатия колодок, эффективным торможением и хорошей модуляцией.

Достоинства:

  • небольшой вес;
  • простота регулировки;
  • ремонтопригодность;
  • доступная цена – около 1400 рублей.

Недостатки:

снижение тормозной мощности в сырую погоду.

Перед использованием дискового тормоза Saccon важно правильно его отрегулировать: зазор между ободом и краем колодки должен составлять 2-3 мм, механизм выставляется в касательной и радиальной плоскостях, точно реагируя на сжатие и ослабление ручки. ЧИТАТЬ ТАКЖЕ

ЧИТАТЬ ТАКЖЕ

16 лучших летних шин для автомобиля

Рейтинг лучших тормозных дисков по цене и качеству (в 2022 году)

SAT

Бюджетный вариант достойного уровня качества. Прослужат более 6 месяцев. Не деформируются от перепада температур.

MASUMA

Отличие бренда –  наличие защитного антикоррозийного покрытия. Менять лучше в паре. Нужно следить, чтобы при установке на диски не попала грязь.

NiBK

Производитель тормозных колодок. Изготавливает продукцию для разных автомобилей (грузовых, легковых, спорткаров). Колодки не деформируются.

Febi

Чугунные диски с плавным рассеиванием тепловой энергии, что повышает их износостойкость. Подойдут для размеренной езды по городу.

Ferodo

Один из самых популярных брендов в этой нише рынка. Товар отличается высоким качеством. Лучше брать колодки и диски одного производителя.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

  1. Назначение
  2. Тип привода
  3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.


Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

  1. Механический
  2. Гидравлический
  3. Пневматический
  4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.


Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Лучшие статьи : Лигерад (лежачий велосипед) — плюсы и минусы

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Выбор — дисковые или ободные тормоза?

Часто приходится слышать от «гуру велосипедного движения» фразу типа — дисковые тормоза на велосипеде — это наше всё! Доходит до того, что байк с тормозами типа V-brake и за велосипед-то считать отказываются. Есть ли в этом здравый смысл? Давайте разберёмся.

Дисковый тормоз

Первое, с чего нужно начать — для чего нам нужны тормоза? Правильно. Для эффективного торможения. Никто не спорит, что дисковые тормоза позволяют более точно регулировать тормозное усилие. Но для уровня обычных покатушек и туризма вполне достаточно и тормозов типа V-brake. Разница совершенно не ощутима на скоростях, с которыми катают 95% велосипедистов.

Дисковые тормоза более эффективны в сырую и грязную погоду. Когда обод колеса становится мокрым и грязным — это существенно снижает тормозные качества ободных тормозов. А поверхность тормозных дисков находится гораздо выше и менее подвержена загрязнению. Но — вспомните, когда в последний раз вы катали под дождём и в грязи, да ещё и с необходимостью резко и часто тормозить?

Колодки дискового тормоза живут гораздо дольше, их хватает на 5-6 тысяч километров. С другой стороны, качественные колодки для V-brake пройдут не намного меньше. Некоторые проходят до 3 тысяч и стоят при всём в два раза дешевле.

Хорошо зарекомендовали себя дисковые тормоза, когда обод колеса сильно изогнут ( присутствует восьмёрка).  Если на колесе есть восьмёрка, то об эффективном торможении ободными тормозами стоит забыть. Но — когда появляется восьмёрка? В случае падения или попадания колеса в яму или траншею. В этом случае о продолжении маршрута часто уже речь не идёт. Вы с велосипедом отправляетесь домой на ремонт.

И немаловажное, даже может для туристов и основное препятствие для покупки велосипеда с задним дисковым тормозом — проблемная установка багажника. Потому что крепление дисковых тормозов не позволяет закрепить багажник

То есть нужны дополнительные крепления или переходники

А какой туристический велосипед без багажника?

То есть нужны дополнительные крепления или переходники. А какой туристический велосипед без багажника?

Ободной тормоз

Ну и наконец главное — цена. Хорошие дисковые тормоза стоят немало — от $70 до $150. В этом месте уже нужно задуматься — а стоит ли переплачивать такие деньги ради сомнительной выгоды?

Я ни сколько не умаляю достоинств этих тормозов — они замечательные. И если у вас в бюджете есть лишние 70-150 долларов, то их несомненно нужно потратить на оборудование велосипеда дисковыми тормозами. Но если бюджет ограничен, то стоит рассмотреть покупку качественных тормозов типа V-brake. Потому, что в не соревновательных условиях ободные тормоза будут достаточны для 95% велосипедистов.

Устройство тормозов дискового типа.

Дисковые тормоза подразделяются на:

  • Механические;
  • Гидравлические;
  • Гибридные.

Теперь рассмотрим устройство гидравлических тормозов. Управляющий цилиндр с поршнем помещен в тормозную ручку на руле. Тормозные колодки соединены специальным высокопрочным рукавом и приводятся в действие за счет силового цилиндра. Вся эта герметичная система заполняется маслом. У гидравлических систем отсутствует расширительный бачок. При этом для ремонта и замены масла Вам потребуются специальные навыки, умения и набор велоинструментов.

Конструкция механических, или «тросиковых», не сложна. Как у V-брейк и кантилевера, трос тянется за счет приводного рычага. Тормозные колодки фиксируются к диску за счет простого устройства ходового многозаходного винта, клина или кулачка. Колодки и трос двигаются в различных взаимно-перпендикулярных плоскостях.

В наличии горные велосипеды с доставкой до вашего региона! Большой выбор. Гарантия лучшей цены.

Гибридные представляют собой сочетание механики и гидравлики. Благодаря рычагу, трос влияет на гидравлическую часть с управляющим и силовым цилиндром, которая сосредоточена в корпусе тормоза. Между ними помещается небольшой объем масла.

Минусы и плюсы

Обычно дисковые тормоза сравнивают между собой и с другими видами тормозов.

Тормоза подразделяются на:

  • клещевой тип;
  • кантилеверный тип;
  • векторный тип;
  • гидравлический тип;
  • ободной тип («MAGURA»);
  • роллерный тип.

Все тормоза, кроме роллерных, имеют влияние на обод колеса. Поэтому они называются «ободными». Роллерные крепятся с левой стороны на втулку колеса. Роллерный тип тормозов и барабанные тормоза на автомобиле или мотоцикле имеют одинаковый принцип действия. Появились эти тормоза сравнительно недавно и должны были стать главным конкурентом дисковым тормозам. Но в силу большого веса и размеров, а также отсутствия совместимости со множеством амортизационных вилок, они не стали таковыми. Они имеют возможность маленького обратного вращения колеса при зажатом тормозе. Поэтому их применение ограничилось «NEXAVE», «NEXUS» и велосипедами этой категории.

В наличии горные велосипеды с доставкой до вашего региона! Большой выбор. Гарантия лучшей цены.

Плюсы дисковых тормозов следующие:

  • наибольший коэффициент трения стального диска с абразивом;
  • отсутствие влияния условий: погодных и дорожных*;
  • отсутствие забивания снегом и грязью*;
  • «вечные» обода*;
  • длительная эксплуатация абразивных колодок и дисков *;
  • высокая тормозная мощность;
  • нормальная работа тормоза даже при повреждении обода*;
  • отсутствие сильного разогрева стальных дисков при торможении (для горных условий и «DH» – даунхилла)*;
  • точное дозирование тормозного усилия;
  • работают по принципу «отрегулировал – забыл»*

Главные минусы дисковых тормозов составляют:

  • цена;
  • вес*;
  • необходимо наличие специальных втулок с крепежом для дисков и специальных узлов крепления тормоза на вилке и задних перьях байка*;
  • повышенные требования к торсионной жесткости амортизационной вилки;
  • сложная инсталляция гидравлических систем;
  • ограничение ремонтопригодности в полевых условиях (для Г.С.)*;
  • большая нагрузка на спицевой набор колеса;
  • сложная замена абразивных колодок.

Разницу между дисковыми тормозами составляет их конструкция.

Г. С. обладают явными преимуществами за счет своих характеристик:

  • передача усилия с помощью несжимаемой жидкости;
  • наличие минимума трущихся поверхностей;
  • отсутствие люфтов;
  • легкая регулировка и дозировка тормозного усилия;
  • быстрый отвод колодок от диска при отпускании тормозной рукоятки;
  • высокая мощность тормоза.

Механические дисковые тормоза проигрывают гидравлическим в силу следующих характеристик:

  • наличие люфтов;
  • трущиеся поверхности;
  • упругость передаточных звеньев;
  • повышенный износ.

Преимущества механических систем:

  • небольшая цена;
  • большая надежность;
  • простой ремонт и обслуживание в полевых условиях;
  • сопряжение с абсолютно любой универсальной тормозной ручкой;
  • при правильной смазке – слабое влияние окружающей температуры.

Гибридные занимают промежуточное место за счет своих эксплуатационных характеристик.

Необходимо заметить, что существуют различные версии дисковых тормозов для экстремальных велосипедов. Для «DH», параллельного слалома и фрирайда специально производят тяжелые, мощные тормоза с дисками увеличенного диаметра, а иногда «плавающими» с двухпоршневой скобой. Для кросс-кантрийных – всегда облегченные и компактные.

Достоинства и недостатки дисковой системы

К очевидным плюсам относятся:

  • высокая эффективность торможения;
  • стойкость к перегревам;
  • стабильность работы даже после попадания воды;
  • точность срабатывания по колёсам;
  • простота компоновки;
  • малая затратность обслуживания;
  • низкий вес неподрессоренных масс.

Минусами стали только плохая защищённость от загрязнений и механических повреждений. Изначально высокая себестоимость при массовом производстве исключается из перечня недостатков. Дисковые тормоза сейчас применяются практически на всех классах автомобилей, в том числе и ряде грузовых. Исключение составляют лишь вездеходы, где на первый план выходит защита на плохих дорогах.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
