Как поменять основные датчики на мазде третьего поколения своими руками?

Как устранять неисправность P0327?

Следующее пошаговое руководство поможет вам устранить ошибку P0327.

Осмотрите датчик и его соединения

Многие проблемы могут быть легко найдены в жгуте и разъёмах. Начните диагностику с визуального осмотра датчика детонации и его проводки.

Проверьте выход датчика

Для проверки датчика детонации старого образца подключите цифровой мультиметр, настроенный на переменное напряжение, между проводом выходного сигнала ДД и корпусом.

Затем постучите по двигателю рядом с датчиком. Вы должны увидеть показания переменного напряжения на мультиметре. Если нет — датчик неисправен и должен быть заменен.

Чтобы протестировать автомобиль с датчиком резонансного типа, вы должны подключить цифровой мультиметр так же, как и в примере выше. Но вместо того, чтобы стучать по блоку цилиндров, вы будете снимать реле топливного насоса.

Заведите двигатель, держите ногу на тормозе. Немного поднимите обороты. Когда автомобиль испытывает недостаток топлива, он начинает детонировать, и вы должны увидеть выходное напряжение переменного тока с датчика. Если напряжения нет — ДД неисправен и должен быть заменен.

Проверьте схему

Если датчик детонации исправен, но ошибка P0327 всё ещё присутствует, вам необходимо проверить цепь датчика. Используя мультиметр, настроенный на Ом (сопротивление), подключите один щуп к разъёму ДД, а другой — к входному контакту датчика детонации на ЭБУ. Это проверяет целостность цепи между датчиком и блоком управления.

Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить. В противном случае ЭБУ, вероятно, является проблемой и должен быть заменен.

В то время как датчики детонации старого образца заземляются через сам датчик, датчики резонансного типа обычно имеют отдельную цепь заземления.

В этом случае, используя мультиметр, убедитесь, что с заземляющим проводом всё в порядке, прежде чем обвинять ЭБУ. Посмотрите электрическую схему подключения вашего автомобиля, чтобы определить, какой контакт на разъёме является питанием, а какой — заземлением.

Затем подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод — к земле на разъёме. Вы должны увидеть показания около 12 вольт, указывающее на хорошее заземление. Если это не так, нужно будет посмотреть монтажную схему, чтобы определить причину неисправности цепи.

Предохранители и реле под капотом Мазда 3 бк

В моторном отсеке монтажный блок расположен в левой части возле крыла и амортизатора.

Схема блока предохранителей и реле под капотом Мазда 3

Описание

F1 40А FAN — Вентилятор охлаждения F2 80А P/ST — EH PAS (рулевой усилитель) F3 40А P/ST — Защита различных электрических цепей F4 40А HEAD — Предохранитель передних фар F6 60А GLOW — Свечи накаливания F7 30А ABS1 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) F8 20А ABS2 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) F9 30А ENGINE — Защита различных электрических цепей F10 Резерв F11 30А IGKEY1 — Выключатель зажигания F12 20А STARTER — Муфта стартера F13 30А IGKEY2 — Выключатель зажигания F14 30А GLOW1 — Свечи накаливания F15 40А HEATER — Вентилятор салона F16 30А GLOW 2 — Свечи накаливания F17 40А DEFOG — Электрический обогреватель заднего стекла F18 30А AUDIO — Аудиосистема (автомобили, оснащенные аудиосистемой BOSE) F19 10А ABSIG — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) F20 15А FOG — Передние противотуманные фары F21 15А HORN — Звуковой сигнал F22 10А DRL — Дневное освещение F23 20А H/CLEAN — Предохранитель омывателя фар, подогревателя топлива F24 15А F/PUMP — Топливный насос F25 10А P/ST IG — Предохранитель рулевого усилителя (ГУР) F26 10А A/C MAG — Кондиционер воздуха F27 15А ALT/TCM 1GA — Генератор/ Блок управления противо буксовочной системой F28 10А GLOWSIG — Прикуриватель F29 P.OUTLET — Питание дополнительных розеток F30 10А ENG+B — Блок РСМ, блок управления дозированием и подачей топливной присадки F31 15А ROOM — Плафоны освещения салона F32 10А ENG BAR 4 — Датчики концентрации кислорода F33 10А ENG BAR 3 — Датчики концентрации кислорода F34 10А EGIINJ — Предохранитель форсунки F35 10А ENG BAR 1 — Защита различных электрических цепей F36 ENG BAR 2 — Блок РСМ, топливный насос

Реле R1 Реле ПТФ R2 Реле клаксона R3 Реле обогрева заднего стекла R4 ETV цепь R5 Реле подогрева топлива (дизель) R6 Реле топливного насоса R7 Не используется R8 Не используется R9 Реле омывателя фар R10 Реле вентилятора R11 Реле кондиционера R12 Резерв R13 Реле стартера R14 Реле системы управления двигателем.

Основные датчики Мазда 3: Назначение и описание

Современный автомобиль оборудован множеством электронных и электронно-механических систем, имеющих свои датчики. Электрические сигналы от датчиков поступают в электронный блок управления, а тот в соответствии с заложенной программой приводит в действие исполнительные механизмы. Датчики применяются практически во всех системах Мазда 3. Они используются в системах безопасности, измеряют температуру, количество топлива, давление и расход воздуха, температуру охлаждающей жидкости, состав отработавших газов.

Основные датчики Мазда 3:

  1. Датчик массового расхода воздуха (ДМРВ) устанавливается между воздушным фильтром и дроссельной заслонкой. Принцип работы датчика основан на изменении сопротивления терморезистора при прохождении через него потока воздуха. Информация о количестве воздуха, поступающего во впускной коллектор, используется для создания оптимального соотношения топливовоздушной смеси.
  2. Датчик положения коленчатого вала расположен на блоке цилиндров в районе маховика. Принцип работы основан на эффекте Холла. Служит для измерения частоты вращения коленчатого вала.
  3. Датчик детонации Мазда 3 представляет собой пьезоэлемент. Отслеживает уровень детонации двигателя, который служит для регулирования угла опережения зажигания. Принцип устанавливается на блоке цилиндров двигателя.
  4. Датчик кислорода находится на выпускном тракте и определяет содержание кислорода в отработавших газов. Второй кислородный датчик устанавливается после каталитического нейтрализатора для оценки эффективности его работы.
  5. Датчик положения дроссельной заслонки. Состоит из чувствительного элемента – резистора. Контролирует угол поворота дроссельной заслонки.
  6. Датчик температуры охлаждающей жидкости. Устанавливается в головке блока цилиндров. Представляет собой терморезистор.
  7. Датчик давления масла разделяется гибкой мембраной на две части. В зависимости от давления мембрана прогибается, изменяя сопротивление сенсора.
  8. Датчик уровня топлива, который через поплавок, изменяет сопротивление резистора и контролирует количество топлива в баке.

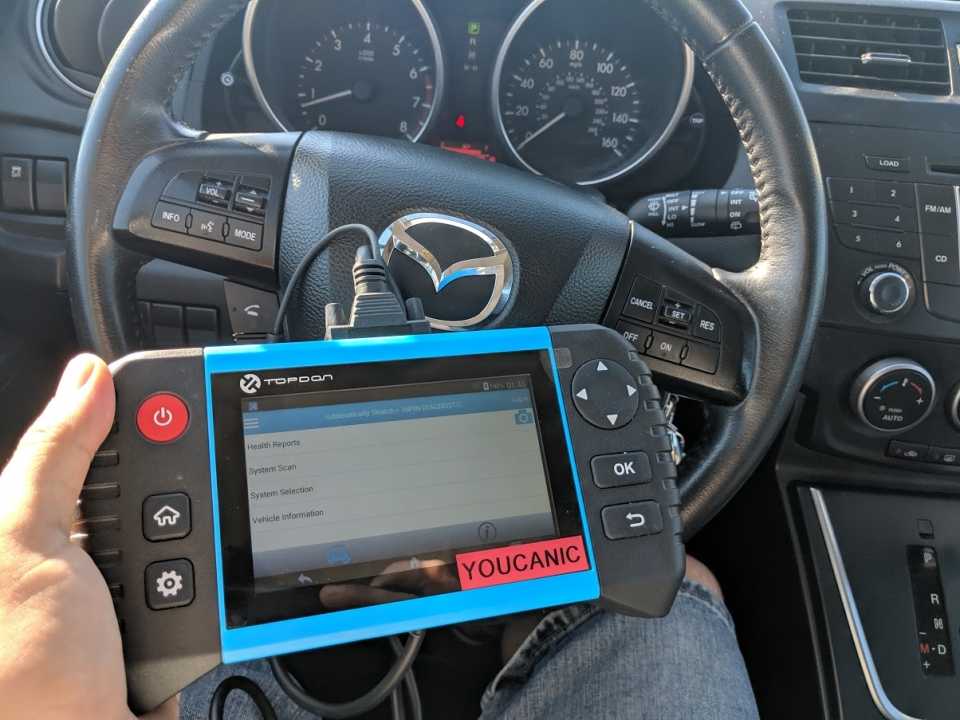

Ошибки на панели

Полный список диагностических кодировок насчитывает сотни позиций. По этой причине, далее приведены только самые распространенные неисправности, встречающихся при диагностике ошибок при помощи компьютера.

Номер Расшифровка
0105 Датчик измерителя расхода воздуха неисправен.
0112/13 Нарушение сигнала датчика температуры воздуха.
0116 ДТОЖ поврежден
0121 ДПДЗ отказал или работает неправильно.
0130 Отказ или повреждение лямбда зонда.
0201/04 Неправильная работа цепей топливной форсунки для 1-4 цилиндров.
0230 В электрической цепи топливной системы имеется повреждение.
0300 Обнаружены множественные пропуски зажигания.
0326 Датчик детонации поврежден или обрыв цепи.
0336 ДПКВ работает неправильно.
0342 Аналогично для ДПРВ
0422 Каталитический нейтрализатор поврежден или изношен, требуется замена.
0501 Повреждение датчика скорости машины.
0506/07 Пониженная/повышенная частота холостых оборотов двигателя.
0562/0563 Перепады напряжения в бортовой сети.
1123/1124 Слишком бедная/богатая топливная смесь.
1510/1513 Неполадки в работе клапана системы ХХ.
1529 Модуль управления коробкой передач работает некорректно.
1610 Неполадки в работе иммобилайзера.
1803 Погрешность в сигнале ЕСМ выше установленной нормы.

Что означает гаечный ключ на мазде?

Световой индикатор на Mazda означает, что ваше транспортное средство подлежит техническому обслуживанию. Индикатор обслуживания не совпадает с индикатором проверки двигателя.

Ваша Mazda может быть из-за замены масла, замены воздушного фильтра, замены свечи зажигания, вращения шин и т. Д.

Световой ключ Mazda не запускает контрольную лампу двигателя.

После того, как вы выполните необходимое обслуживание, вам нужно будет сбросить индикатор обслуживания.

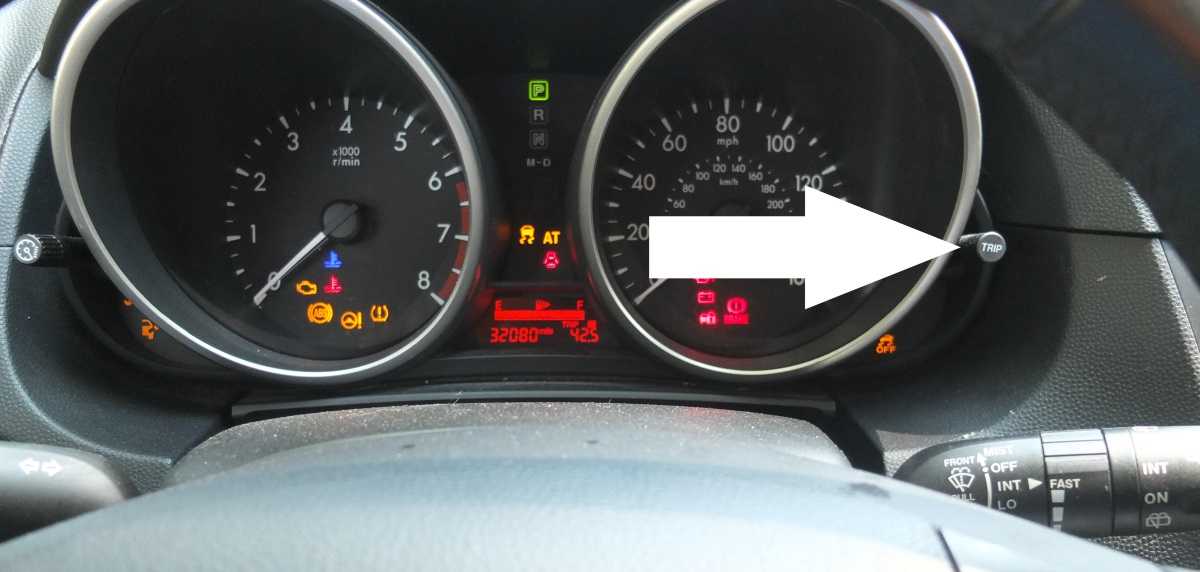

  1. Поверните ключ зажигания в положение «ON», не запуская двигатель. Поверните ключ в положение II или дважды нажмите кнопку «Пуск», не нажимая педаль тормоза.
  2. Продолжайте удерживать ручку TRIP, пока индикатор не начнет мигать.

Это руководство относится к автомобилям Mazda 1996 года и более новым, включая Mazda 2, 3, 5, 6, MX-5 Miata, 626, CX-5, CX-7, CX-9.

БПАН по неволе

Тип шасси Mazda 3 BM привычный для гольф-класса: спереди McPherson, сзади – многорычажная подвеска. То есть конструкция не поменялась, зато поставщики деталей явно не те, что раньше комплектовали «матрёшку» в кузове BL. Владельцы в первую очередь жалуются на нестабильность качества амортизаторов. Оригинал может не стерпеть и 20 тысяч километров – пустить масло, а может проехать больше 100 ткм. И всё на одной и той же машине. Так что после гарантии целесообразнее переходить на качественные заменители.

Многие владельцы жалуются на слабые амортизаторы

В
остальном ходовая Mazda
3 третьего поколения

ведет себя вполне обычно для японского авто

Первыми на себя обращают внимание
стойки стабилизатора и задние сайлентблоки передних рычагов, которые держатся
порядка 100 000 км. Всё как у предшественника

Задняя часть шасси весьма дорогостоящего капитального ремонта не требует долго – при хорошем отношении к авто сайлентблоки готовы служить более 200 ткм. Но это не значит, что про обслуживание можно забыть. Если периодически не проводить ревизию и смазку задних развальных болтов, то такая банальная процедура как установка углов установки колес однажды может очень дорого обойтись.

Некоторые владельцы без того не самых высоких «матрешек» невольно присоединились к культуре БПАН. Но не полностью – частично. Виной послужила нестабильность качества пружин подвески, одна из которых при обычной эксплуатации может неожиданно потерять пол витка. Кто-то относится к этому с юмором, типа «И резать не надо», а кто-то презрительно считает, что отпочковывание запчастей по дороге ближе к русской «классике», нежели к японскому автопрому.

Минус пол витка. К этому нужно быть готовым

Особо
внимательные заметили, что доля надписей «Made in China» на деталях Mazda 3 значительно увеличилось. Зная,
как в поднебесной обстоят дела с металлургией, неудивительно возникновение и
других неисправностей. Например, задние тормозные механизмы страдают чрезмерно
быстрым закисанием, из-за чего многие столкнулись с проблемой неравномерного
износа и перегрева дисков, особенно в задней части, где помимо направляющих и
поршней суппортов, может подклинивать и механизм стояночного тормоза.

«Made in China». Теперь такие надписи всё чаще встречаются на автомобилях

Конкуренты

Благодаря кризису рынок новых авто опустел, но среди подержанных машин можно присмотреть относительно нестарый Opel Astra. Единственное, версию с АКПП в подержанном виде покупать будет очень опасно – чревато проблемами. Можно попытаться найти правильно обслуженный Volkswagen Golf 7 поколения с его «нежными» турбо-моторами и DSG или Volkswagen Jetta, у которого еще остались атмосферные агрегаты. Достойной альтернативой Mazda 3 BM является и Ford Focus 3, но придется мирится с особенностями «робота» Powershift, если механическая коробка вам не подходит.

Если нужно что-то более надежное, то напрягите кошелек и купите Toyota Corolla, хотя опять же вариатор не даст полноценно расслабиться и насытить молодое сердце драйвом. Самое главное, помните, что всегда есть золотая середина и это, конечно, «корейцы» Kia Ceed, Kia Cerato, Hyundai Elantra, которые без серьезных проблем с надежностью, но и ходовые качества с характеристиками у них не самые выдающиеся.

Долго думал, стоит ли вообще соискателю Mazda 3 предлагать в качестве альтернативы семейный лифтбек Skoda Octavia и решил, что стоит, ведь у «чеха» есть козырь в виде 1.8-литрового 180-сильного мотора, сопровождающегося многорычажной задней подвеской. Думайте, решайте и не пропускайте наши лекции.

Поэтапное руководство по замене датчика детонации

Необходимые материалы, инструменты:

  • Ключ, головка на «14»;
  • Вороток, удлинитель воротка;
  • Новая уплотнительная прокладка;
  • Термостойкий герметик;
  • Новый ДД;
  • Дополнительное освещение по мере необходимости.
  • Устанавливаем машину на ровную площадку, можно смотровой канал;
  • Отключаем силовые клеммы от аккумулятора;
  • Снимаем корпус воздушного фильтра, а также сам очистительный элемент;
  • Отвинчиваем топливную рампу;
  • Отсоединяем проводку, патрубки;
  • Отводим шланги в сторону для удобства;
  • Отвинчиваем шесть болтов – крепежей выпускного коллектора;
  • Отводим его от стенки блока цилиндров;
  • Ключом на «19» отвинчиваем контролер детонации;
  • Заменяем его новым, привинчиваем вновь;
  • Собираем конструкцию в обратной последовательности. Замена завершена.

Средний срок эксплуатации ДД неограниченный, но на практике не более пяти лет. В редких случаях ресурс достигает шести лет.

При возникновении сложностей с проведением ремонта обращайтесь в мастерские к специалистам, менеджерам автомагазинов. Помните, что непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность оборудования.

Как проверить

Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

Поломка устройства может возникнуть по самым разным причинам – например, из-за неисправности самого прибора, замыкания системы или обрыва сигнального провода. Что провести самостоятельную диагностику, нужно определить, где находится датчик. В руководстве по эксплуатации авто есть информация об этом.

Далее начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните, что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система предусматривает определенную защиту в виде компенсаторов, но от сильного механического воздействия она не спасет. Разбирать датчик не стоит, так как герметичность корпуса нарушать недопустимо.

Проверять лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать прибор с короткими проводами. Щуп минуса подключается к отверстию датчика, расположенному в центре, а плюсовой — к разъему управления. Если прибор исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если устройство неисправно, активности не будет. Можно провести проверку несколькими устройствами — тогда не останется сомнений, что процедура проведена корректно. После диагностики проводится замена дефектного сенсора.

Если сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит устройство недорого, найти его можно в любом специализированном магазине. Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену устройства можно провести и самостоятельно, но при отсутствии навыков и опыта лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.

Перед заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму аккумуляторной батареи. На некоторых автомобилях устройство расположено таким образом, что снять его получится без усилий.

Для демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт. Дальше устройство отключается и вынимается. На его место ставится новый датчик. Сборка происходит в обратном порядке.

Покупая новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте устройства от китайских производителей — стоят они, конечно, дешевле, но экономия наверняка выйдет боком.

Датчик детонации — это очень важный и вместе с тем несложный прибор, заменить который можно, не прилагая особых усилий

Важно вовремя определить неисправность, чтобы не нанести вред автомобилю ездой с неисправным сенсором

Основные датчики Мазда 3: Назначение и описание

Современный автомобиль оснащен множеством электронных и электромеханических систем, имеющих собственные датчики. Электрические сигналы от датчиков поступают на электронный блок управления, который по запрограммированной программе приводит в действие исполнительные механизмы. Датчики используются практически во всех системах Mazda 3. Они используются в системах безопасности, измеряют температуру, количество топлива, давление и расход воздуха, температуру охлаждающей жидкости и состав выхлопных газов.

Основные датчики Mazda 3:

  1. Датчик массового расхода воздуха (ДМРВ) устанавливается между воздухоочистителем и дроссельной заслонкой. Принцип работы датчика основан на изменении сопротивления термистора при прохождении через него воздуха. Информация о количестве воздуха, поступающего во впускной коллектор, используется для создания оптимального соотношения воздух-топливо.
  2. Датчик положения коленчатого вала расположен в блоке цилиндров рядом с маховиком. Принцип работы основан на эффекте Холла. Он служит для измерения частоты вращения коленчатого вала.
  3. Датчик детонации Mazda 3 представляет собой пьезоэлектрический элемент. Отслеживает уровень детонации двигателя, который используется для управления опережением зажигания. Принцип установлен в блоке двигателя.
  4. Датчик кислорода расположен в выхлопном тракте и определяет содержание кислорода в выхлопных газах. Второй кислородный датчик устанавливается после каталитического нейтрализатора для оценки его работоспособности.
  5. Датчик положения дроссельной заслонки. Он состоит из чувствительного элемента: резистора. Управляет углом дроссельной заслонки.
  6. Датчик температуры охлаждающей жидкости. В головке блока цилиндров установлен термистор
  7. Датчик давления масла разделен на две части гибкой мембраной. В зависимости от давления мембрана изгибается, изменяя сопротивление датчика.
  8. Датчик уровня топлива, который через поплавок изменяет сопротивление резистора и контролирует количество топлива в баке.

Ходовая

На передней оси работают стойки Макферсон, а сзади – многорычажка. В рулевом управлении используется электромеханический усилитель.

В плане ходовых качеств Мазда 3, безусловно, находится на самом верху сегмента. Совершенно очевидно, что инженеры настраивали автомобиль с упором на управляемость. Колеса хорошо поддерживают контакт с дорогой и не скрывают характер дорожного покрытия.

Сайлентблоки передних рычагов сдаются после 70-120 тыс. км. Обычно приходится менять задний сайлентблок рычага (900-1500 рублей). Шаровые опоры (1000-1500 рублей) могут износиться после 100-150 тыс. км. К сведению, оригинальный рычаг передней подвески обойдется в 12 000 рублей.

Спустя 80-140 тыс. км нередко обнаруживается разрушение витка одной из задних пружин. Новая пружина стоит 4-6 тыс. рублей.

4. Система динамической стабилизации

Гидроэлектронный блок управления DSC

Снятие и установка гидроэлектронного блока управления

Внимание:

Если конфигурация гидроэлектронного блока управления не будет завершена, автомобиль может попасть в дорожно-транспортное происшествие вследствие некорректной работы системы. Если гидроэлектронный блок управления DSC заменяется новым, обязательно использовать автоматическую функцию конфигурации, чтобы создать правильное рабочее состояние системы динамической стабилизации.

Если процедура инициализации датчиков системы динамической стабилизации не будет завершена, система не будет работать правильно и может стать причиной дорожно-транспортного происшествия. После замены или снятия гидроэлектронного блока управления необходимо обязательно выполнить процедуру инициализации датчиков системы динамической стабилизации для обеспечения надлежащей работоспособности системы.

В случае падения гидроэлектронного блока управления с высоты могут быть повреждены его внутренние части

Соблюдать осторожность, чтобы не ронять гидроэлектронный блок. Заменять гидроэлектронный блок управления, подвергшийся ударам или падению, новым

Примечание:

При включении зажигания или запуске двигателя после замены гидроэлектронного блока управления системой динамической стабилизации блок управления системой считывает данные с комбинации приборов через шину CAN для выполнения автоматической конфигурации.

Гидроэлектронный блок управления системой динамической стабилизации сохраняет специфическую информацию автомобиля, которую необходимо записать с помощью диагностического прибора перед заменой блока.

Новый гидроэлектронный блок управления системой динамической стабилизации не содержит никакой информации.

*19-25 Н·м13-21 Н·м16-23 Н·м13-21 Нс19-25 Н·м*

1. Снять декоративную крышку двигателя.

2. Отсоединить разъем блока управления двигателем (с передней стороны автомобиля) и снять кронштейн электропроводки с монтажной опоры №3 двигателя. Убрать электропроводку блока управления двигателем в сторону.

3. Снять кронштейн.

*Болт 8-10 Н·мКронштейн*

4. Отсоединить электрический разъем (1).

Датчик детонации

В случае неисправности датчика детонации Мазда 3 загорается индикатор на приборной панели с выдачей ошибки P0328 – «повышенный уровень детонации». При отказе датчика ЭБУ заносит в память код неис­правности и использует резервную про­грамму управления двигателем (с умень­шенным углом опережения зажигания для исключения детонации).

Основные неисправности датчика детонации:

  • обрыв сигнального провода датчика, либо нарушение его экранирующей оболочки;
  • замыкание электрической цепи датчика;
  • выход из строя самого датчика детонации.

Датчик детонации закреплен на передней стенке блока между вторым и третьим цилиндрами. Замену датчика возможно выполнить самостоятельно. Для этого необходимо:

  • отключить отрицательную клемму АКБ и разъем ЭБУ;
  • сбросить давление в топливной магистрали;
  • снять следующие элементы: пластиковые накладки двигателя, ЭБУ, воздушный фильтр, воздузозаборник, дроссельная заслонка, все разъемы, клипсы и шланги на впускном коллекторе, топливную рампу с форсунками;
  • отвернуть болты крепления впускного коллектора и отвести его в сторону радиатора;
  • открутить датчик детонации головкой на 24;
  • установить и закрепить новый датчик;
  • все детали установить в порядке, обратном снятию.

Что представляет из себя датчик детонации Mazda 3

На Мазде 3, как уже упоминалось выше, датчик детонации установлен за впускным коллектором, на блоке цилиндров. Именно датчик является источником сигналов, на основании которых электронный блок управления осуществляет автоматические действия по корректировке угла опережения зажигания с удержанием его в тех пределах, когда детонационный эффект возникать не будет.

Несправный датчик – это сигнал для перехода на резервную программу управления, и об этом сообщает сигнальная лампа, расположенная на панели приборов Mazda 3.Параллельно выходу из строя датчика детонаций, с ростом нагрузки, вполне возможно появление детонирующего эффекта, выражающееся, как уже говорилось выше, в появлении явственных металлических стуков в моторе.

Такой режим работы для двигателя убийственен, поэтому необходимо дать ему остыть и в дальнейшем, пока не доберетесь до ближайшей СТО, двигаться следует не торопясь, не перекручивая двигатель.

Коробки Mazda 3 BM – Меняем масло и пыльники

6-ступенчатые
коробки передач Mazda
3 третьего поколения неожиданно
порадовали своей беспроблемностью. Если забыть первые отзывы по причине
бракованных гидротрансформаторов, то АКПП SkyActive-Drive (FW6A-EL) для новых моторов весьма надежна.
Толчки при переключениях с первой на вторую – явление нормальное, но только при
условии, что мотор запущен недавно и масло в АКПП ещё холодное. Если «болезнь»
проявляет себя после прогрева, то проследуйте на сброс адаптаций и смену
прошивки. В большинстве случаев это решает проблему.

Замена
масла в 6АКПП рекомендуется каждые 60 ткм, если не хотите подклинивания
управляющих клапанов естественными продуктами износа.

Четырехступенчатый
«автомат», который доступен только с мотором 1.6 и механическая трансмиссия проблемами
ещё никого не озадачили, однако периодическое обновление жидкости в этих КПП
тоже процедура не лишняя. Единственное, что напрягает владельцев «матрешки» на
МКПП – слабоватое сцепление, которое редко дотягивает до рубежа 150 ткм, а
порой сдается, не дотянув до окончания гарантийного срока.

Не
живут долго и пыльники ШРУСов Mazda
3 BM. «Мелочь» – скажете вы. Действительно,
с точки зрения сложности работ абсолютная мелочь, но за оригинальную «резинку»
придется выложить около 5000 рублей. И это только деталь.

Следите за пыльниками ШРУС, иначе ремонт может обойтись ещё дороже, чем за замену резинки

Что представляет из себя датчик детонации Mazda 3

На Мазде 3, как уже упоминалось выше, датчик детонации установлен за впускным коллектором, на блоке цилиндров. Именно датчик является источником сигналов, на основании которых электронный блок управления осуществляет автоматические действия по корректировке угла опережения зажигания с удержанием его в тех пределах, когда детонационный эффект возникать не будет.

Несправный датчик – это сигнал для перехода на резервную программу управления, и об этом сообщает сигнальная лампа, расположенная на панели приборов Mazda 3. Параллельно выходу из строя датчика детонаций, с ростом нагрузки, вполне возможно появление детонирующего эффекта, выражающееся, как уже говорилось выше, в появлении явственных металлических стуков в моторе.

Такой режим работы для двигателя убийственен, поэтому необходимо дать ему остыть и в дальнейшем, пока не доберетесь до ближайшей СТО, двигаться следует не торопясь, не перекручивая двигатель.

Замена датчика детонации на Mazda 3

Чтобы произвести замену датчика, лучше всего обратиться на станцию технического обслуживания, однако замена датчика детонации Мазда 3 своими руками также возможна. При этом необходимо воспользоваться соответствующей литературой, которая поможет выполнить работы в необходимой последовательности и без ущерба для транспортного средства.

Четко соблюдая порядок замены датчика детонации своими руками, удастся решить проблему и сэкономить некоторую часть собственных средств.

Стоит еще раз подчеркнуть, эксплуатация автомобиля с неисправным датчиком детонации крайне не рекомендуется, поскольку в двигателе из-за детонирующего эффекта возникают необратимые разрушительные изменения, которые впоследствии выльются из относительно недорогого ремонта, который можно сделать даже самому, в капитальный ремонт всего силового агрегата, а то и в его замену.

Тем более, что процедура замены датчика детонации не отнимает много времени, но крайне благоприятно сказывается на работе мотора.

Что означает код P0236?

Как и в двигателях с наддувом, двигатели с принудительной индукцией, то есть те, которые оснащены турбокомпрессорами или нагнетателями, нуждаются в точных измерениях воздушного потока, температуры и плотности, чтобы правильно рассчитать впрыск топлива и, для бензиновых двигателей, момент зажигания. Для этого в модуле управления двигателем (ECM) используются различные датчики, такие как MAP, MAF, IAT, ECT, CKP и AFR (абсолютное давление в коллекторе, массовый расход воздуха, температура всасываемого воздуха, температура охлаждающей жидкости двигателя, положение коленчатого вала, и воздушно-топливный коэффициент), чтобы сделать его расчеты на постоянной основе.

В частности, в двигателях с принудительной индукцией датчик повышения вакуума имеет решающее значение для правильного измерения плотности воздуха в любой конкретный момент. Чем больше давление наддува, тем больше воздуха, особенно кислорода, в заправке. ECM увеличивает импульс инжектора, в результате чего увеличивается мощность двигателя.

В двигателе с принудительной индукцией датчик повышения вакуума по работе очень похож на датчик MAP, но отличается по своему применению. Некоторые двигатели могут иметь оба. Оба измеряют давление, но их сигналы отличаются атмосферным давлением на уровне моря, 100 кПа или 14,7 фунтов на квадратный дюйм. Другими словами, датчик MAP с выключенным двигателем будет показывать 100 кПа, а датчик повышения вакуума — 0 кПа. Таким образом, двигатель с принудительной индукцией ECM может читать как вакуум а также давление, в зависимости от того, активен турбонагнетатель или нагнетатель.

Однако, если есть проблема с сигналом датчика наддува, ЕСМ не может правильно измерить впрыск и зажигание, что приводит к снижению производительности. Вообще говоря, большинство серийных автомобилей, оснащенных принудительной индукцией, настроены на интервал от 9 до 14 фунтов на квадратный дюйм, хотя каждый производитель имеет свои собственные спецификации. Если контроллер ЭСУД обнаруживает, что давление наддува выходит за пределы ожидаемого диапазона, он загорается MIL (индикаторная лампа неисправности) и сохраняет диагностический код неисправности (DTC), P0236 «Датчик повышения мощности турбонагнетателя / повышенного зарядного устройства« A »Диапазон / рабочие характеристики цепи», в объем памяти.

Часто задаваемые вопросы

Что может вызвать грубый холостой ход и плохую экономию топлива в моей Mazda?

Первым делом проверьте термостат охлаждающей жидкости, так как они могут застрять в открытом положении. В этом случае двигатель не достигнет рабочей температуры. Другой вариант – загрязненный датчик MAF, который дает ложные показания на впуске воздуха или утечку во впускном коллекторе.

У моей Мазды есть коды VVT даже после замены соленоидов? Как это возможно?

Система VVT имеет масляный экран, похожий на масляный фильтр, который защищает его от возможного мусора или масляного шлама. Этот экран может сильно загрязниться, мешая потоку масла к приводам VVT, которые питаются от давления масла. Лучший способ предотвратить это – регулярная замена масла и использование высококачественного масла.

Что означает гаечный ключ на мазде?

Световой индикатор гаечного ключа означает, что ваша Mazda подлежит обслуживанию на маршруте. Гаечный ключ не связан с лампой проверки двигателя. Например, гаечный ключ может означать, что ваша Mazda нуждается в вращении шин, замене масла или других работах по техническому обслуживанию.

Будет ли проверяться сам сброс двигателя?

Мазда проверить двигатель свет может сбросить самостоятельно, если проблема больше не присутствует. Например, если свет загорелся, потому что вы забыли затянуть крышку бензобака.Лампа перезапустится сама по себе в течение 3-4 дней после того, как вы закрутите газовую крышку. Если индикатор остается включенным, проблема все еще присутствует.

Нужно ли сбрасывать контрольную лампу двигателя после ремонта?

Нет. Вы можете управлять автомобилем, и в течение 3–4 дней индикатор самостоятельно выключится. Предполагая, что все проблемы были исправлены.

Авторы
Бокий

Снятие и установка датчика детонации на Mazda 3

Опишем последовательность, которой следует придерживаться, когда придется снимать датчик детонации для его последующей замены.

Необходимо:

• обязательно отсоединить силовой кабель от клеммы аккумулятора;

• для обеспечения доступа к датчику, удалить впускной коллектор;

• отсоединить фишку разъема от системы;

• вывернуть датчик с использованием соответствующего инструмента.

С использованием омметра можно проверить исправность датчика с измерением его сопротивления, для разных типов двигателей оно должно находиться на уровне:

1. Для моторов ZY-VE, Z6 — 532 – 588 кОм.

2. Для моторов LF-DE, L3-VE — 4,87 Мом.

Чтобы установить новый датчик детонации на место, следует придерживаться обратной последовательности, описанной выше.

Чтобы сохранить работоспособность нового датчика как можно дольше, важно соблюсти усилие при его вкручивании. Момент затяжки датчика на двигателях, которыми может комплектоваться Мазда 3, будет отличаться друг от друга и составлять соответственно:

Момент затяжки датчика на двигателях, которыми может комплектоваться Мазда 3, будет отличаться друг от друга и составлять соответственно:

1. Для моторов ZY-VE, Z6 — 20 – 34 Нм.

2. Для моторов LF-DE, L3-VE — 16 – 24 Нм.

Стоит отдельно остановиться на технике безопасности. Все работы должны производиться исключительно на остывшем моторе, с аккумулятора, от отрицательной клеммы, обязательно необходимо отключить силовой кабель, сняв его с клеммы.

Что я должен делать?

Если ваша Mazda работает и едет без какого-либо снижения производительности, убедитесь, что крышка топливного бака плотно закрыта.

Если ваша крышка топливного бака не закреплена и вы затянули ее, лампочка проверки двигателя должна сброситься в течение нескольких дней или использовать сканер OBD-II, чтобы самостоятельно очистить лампу проверки двигателя.

В некоторых случаях проблема не в газовой шапке. Считывание сохраненных диагностических кодов неисправностей (DTC) с помощью сканера OBD-II будет следующим шагом.

  1. Найдите порт OBD-II под приборной панелью вашей Mazda.
  2. Подключите сканер к порту OBD-II.
    Образ
  3. Включите зажигание, но не заводите автомобиль.
  4. Выберите READ FAULT CODES в главном меню вашего сканера. В приведенном ниже видео показано, как использовать Launch Creader для диагностики проблем с лампами проверки двигателя, подушкой безопасности, ABS и коробкой передач. Даже недорогой сканер OBD2 сможет получить коды.

Запустите сканер Creader OBD2

Магазины автозапчастей, такие как Advance Auto Parts, Autozone, PepBoys, O’Reilly, могут бесплатно прочитать коды проверки двигателя Mazda.

Принцип действия

В основе функционирования датчика лежит использование пьезоэффекта. В результате возникновения детонации, а значит и вибрации с определенной частотой, на кончиках пьезоэлектрической пластины, являющейся главным компонентом устройства, появляется напряжение.

С ростом частоты и амплитуды колебаний напряжение растет, при достижении определенного его уровня включается в работу управляющий электронный блок, уменьшающий угол опережения зажигания в системе зажигания и автоматически устраняющий причины, из-за которых может возникнуть эффект детонации. В результате взаимодействия датчика и управляющего блока достигаются оптимальные характеристики эксплуатации двигателя.

Как становится понятно, в случае выхода датчика из строя процесс регулирования угла опережения становится невозможен и хотя двигатель не прекращает работать, топливная смесь в нем в определенный момент времени может начать детонировать. В связи с этим деталь следует заменить и с этим не стоит долго тянуть.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
