Cхема предохранителей Mazda 6: месторасположение и способы замены

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

1. Сначала выключите зажигание и отключите аккумулятор от питания.
2. Найдите место расположения БП. Об этом сказано в начале статьи.
3. Демонтируйте облицовочную защитную накладку БП.
4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
5. Замените БП на новый, а его установку выполните в обратной последовательности.

https://youtube.com/watch?v=juF2JlGrujY

Блок под капотом

Устанавливается в левой части моторного отсека, рядом с аккумулятором.

Фото – пример исполнения

Пример схемы с крышки блока

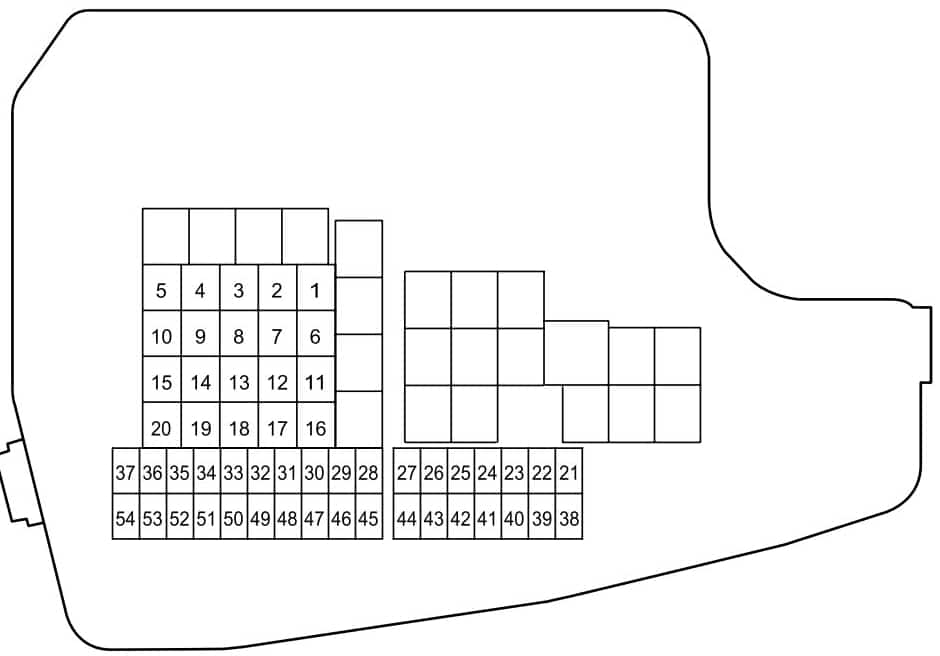

Схема предохранителей

Назначение предохранителей

1	30А ADD FAN GE – Вентилятор охлаждения двигателя
2	30А IG2 – Защита различных электрических цепей
3	30А INJECTOR – Система управления двигателем
4	40А FAN DE – Вентилятор охлаждения двигателя
5	30А P.WINDOW1 – Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE – Вентилятор охлаждения двигателя
8	20А EVVT – Система управления двигателем
9	40А DEFOG – Электрический подогрев заднего стекла
10	40А DCDC DE – Защита различных электрических целей
11	30А FAN GE – Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN – Система управления двигателем
16	50А ABS/DSC M – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B – Защита различных электрических цепей
18	20А WIPER – Очиститель и омыватель ветрового стекла
19	40А HEATER – Отопитель / Кондиционер
20	30А DCDC REG – Защита различных электрических цепей
21	7,5А ENGINE IG1 – Система управления двигателем
22	15А C/U IG1 – Защита различных электрических цепей
23	H/L LOW L HID L – Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R – Фара ближнего света (правая)
25	15А ENGINE 3 – Система управления двигателем
26	15А ENGINE 2 – Система управления двигателем
27	15А ENGINE 1 – Система управления двигателем
28	15А AT – Система управления коробкой передач, замок зажигания
29	20А H/CLEAN – Омыватель фар
30	7,5А А/С – Кондиционер
31	15А – AT PUMPСистема управления коробкой передач
32	10А STOP – Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER – Очиститель заднего стекла
34	20А H/L HI – Фары дальнего света
35	15А HID R – Фара (правая)
36	15А FOG – Передние противотуманные фары
37	7,5А ENG.+B – Система управления двигателем
38	7,5А AUDIO2 – Аудиосистема
39	5А GLOW SIG – Система управления двигателем
40	7,5А METER2 – Комбинация приборов
41	10А METER1 – Комбинация приборов
42	7,5А SRS1 – Подушки безопасности
43	25А BOSE – Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 – Аудиосистема
45	30А ABS/DSC S – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP – Топливная система
47	25А FUEL WARM – Подогрев топлива
48	TAIL – Габариты
49	Резерв
50	50А HAZARD – Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 – Электрические розетки
53	15А HORN – Звуковой сигнал
54	15А ROOM – Плафон освещения салона

Схема реле

Обозначение реле

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

На этом всё. Если Вам есть что добавить – мы будем рады Ваши комментария.

Предохранители и реле под капотом

Располагаются в отсеке для двигателя между аккумулятором и левым крылом авто. Открыть его можно нажав на специальный фиксатор в верхней части блока.

Расположение и доступ к блоку под капотом

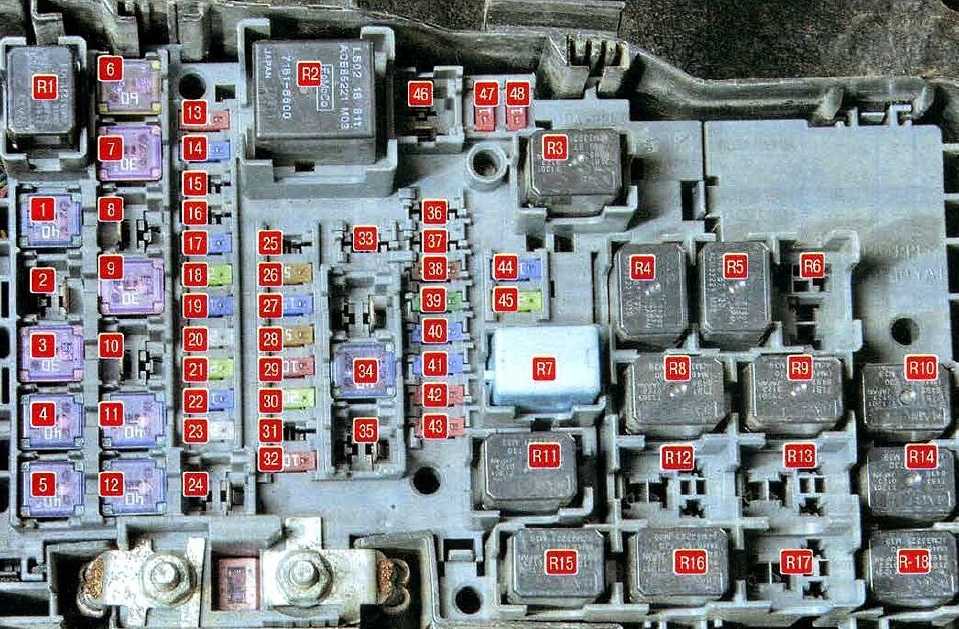

Схема предохранителей и реле под капотом Мазда 6 gh

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	40 А	Печка, электродвигатель вентилятора системы обогрева/отопления салона (HEATER)
2	40 А*	Дополнительный обогреватель (PTC) (некоторые модели)*
3	30 А	Электрические стеклоподъемники (P.WIND)
4	40 А	Сис-ма пуска двигателя — выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и отключаемые при включении стартера) (IG KEY2)
5	40 А	Защита различных электрических цепей (BTN)
6	60 А	Тормозная система АБС и противозаносная сис-ма DSC (ABS MOTOR)
7	30 А	Вентилятор системы охлаждения двигателя (электро двигатель вентилятора Радиатора) (FAN 2)
8	20 А*	Дополнительный отопитель (AUX HEATER) (некоторые модели)*
9	30 А	Дополнительный вентилятор системы охлаждения двигателя (AD FAN)
10	50 А	Сис-ма пред.аварийной безопасности (PRE CRASH)
11	40 А	Электро обогрев/подогрев заднего стекла (DEFOG)
12	40 А	Электрический привод регулировки положения передних сидений (P.SEAT)
13	10 А	Кондиционер (A/C MAG)
14	25 А	Розетка электрическая (OUTLET1)
15	—	Обогрев/подогрев лобового стекла (DEICER)
16	—	Пусто (резерв)
17	15 А	Люк в крыше (SUN ROOF)
18	20 А	Подогрев / обогрев сидений (SEAT WARM)
19	15 А	Габариты; задние фонари; система BCM (блок комфорта) (TAIL)
20	25 А	Магнитола / аудиосистема (BOSE)
21	20 А	Омыватели передних фар (H/CLEAN)
22	15 А	Противотуманные фары (ПТФ) (FOG)
23	25 А	Электропривод замка двери; Доводчик двери (хэтчбек), замок багажника (CLOSER)
24	—	Пусто (резерв)
25	—	Пусто (резерв)
26	10 А	СТОП-сигналы (фонари) (STOP)
27	15 А	Сигнал (клаксон, гудок) (HORN)
28	5 А	Сис-ма управления двигателем (EGI)
29	10 А	Аварийная сигнализация (аварийка) (HAZARD)
30	20 А	Система ТСМ (TCM.F.WARMER)
31	10 А	Электро. система блокировки руля (рулевой рейки) (STEERING LOCK)
32	10 А	Сис-ма управления двигателем, блок упр-ния дозированием и подачей топливной присадки (ENGINE + B)
33	—	Свечи накаливания (GLOWSIG)
34	40 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и не отключаемые при включении стартера) (IG KEY 1)
35	20 А	Форсунки (INJ)
36	15 А	Розетка для аксессуаров в багажном отделении (OUTLET 3)
37	15 А	Розетка для аксессуаров в центральной панеле (OUTLET 2)
38	7,5 А	Электрический обогрев (подогрев) боковых зеркал заднего вида (M.DEF)
39	30 А	Тормозная система АБС и сис-ма стабилизации (ABS/SOL)
40	15 А	Ближний свет — правая фара (HEAD LOW R)
41	15 А	Ближний свет — левая фара (HEAD LOW L)
42	10 А	Дальний свет — правая фара (HEAD HIGH R)
43	10 А	Дальний свет — левая фара (HEAD HIGH L)
44	15 А	Форсунки (INJ)
45	20 А	Бензонасос, топливная система (FUEL PCM)
46	—	Свечи накаливания (GLOW)
47	10 А	Блок упр-ния двигателем РСМ (PCM)
48	10 А	Форсунки (EGI INJ)
49	125 А	Главный предохранитель (MAIN)

К сведению:

Отдельного предохранителя на подсветку номера в Мазде 6 gh — нет (если все остальные лампы горят, то следует искать причину в проводке).

Реле

№ на схеме	Защищаемая цепь
R1	Реле Кондиционера (A/C RELAY)
R2	Главное Реле (EGI MAIN GLOW RELAY)
R3	Реле включения ближнего света фар (HEAD LOW RELAY)
R4	Реле Стартера (STARTER RELAY)
R5	Реле Сигнала (клаксона, гудка) (HORN RELAY)
R6	Реле задних огней (BACK RELAY)
R7	Реле Бензонасоса (топливного насоса) (EGI MAIN FUEL PUMP REKAY)
R8	Реле электророзеток (OUTLET RELAY)
R9	Реле первой (низкой) скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY)
R10	Реле первой (низкой) скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY)
R11	Реле включения дальнего света фар (HEAD HIGH RELAY)
R12	Реле высокой скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY 2)
R13	Реле высокой скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY 2)
R14	Реле обогрева / подогрева заднего стекла (DEFOG RELAY)
R15	Реле Стартера (AT MAIN STARTER 2 RELAY)
R16	Реле противотуманных фар (передние птф) (FOG RELAY)
R17	Реле подогрева / обогрева стекол (DEICER RELAY)
R18	Реле отопителя (печки) (HEATER RELAY)

Видео по теме

В данном видео наглядно показано местораположение предохранителей отвечающих за электроцепь прикуривателя и розеток.

В видео ниже проведена диагностика авто (горел чек, не работал подогрев сидений и стекол, не работала фара) в результате чего не потребовался ремонт.

Надеемся наша статья вам помогла, комментарии, вопросы и пожелания оставляйте ниже!

Бензонасос Мазда 3: Ремонтируем и обслуживаем своими руками

При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3

Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя

Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

1. Убрать ковролин, расположенном в машине под задними сидениями.
2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
3. Далее перейти под автомобиль и отсоединить сам бензобак.
4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса

Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация

Предохранители Mazda 6 (GJ) с 2012 г.в.

Номер	Обозначение	Ток, А	Цепь
1	ADD FAN GE	30	Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
2	IG2	30	Защита различных электрических цепей
3	INJECTOR	30	Система управления двигателем (для некоторых вариантов исполнения)
4	FAN DE	40	Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
5	P.WINDOW1	30	Электрические стеклоподъемники (для некоторых вариантов исполнения)
6	Резерв
7	ADD FAN DE	40	Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
8	EVVT	20	Система управления двигателем (для некоторых вариантов исполнения)
9	DEFOG	40	Электрический подогрев заднего стекла
10	DCDC DE	40	Защита различных электрических целей (для некоторых вариантов исполнения)
11	FAN GE	30	Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
12	Резерв
13
14
15	ENG.MAIN	40	Система управления двигателем
16	ABS/DSC M	50	Антиблокировочная тормозная система (ABS), противоза-носная система (DSC)
17	CABIN +B	50	Защита различных электрических цепей
18	WIPER	20	Очиститель и омыватель ветрового стекла
19	HEATER	40	Кондиционер
20	DCDC REG	30	Защита различных электрических цепей (для некоторых вариантов исполнения)
21	ENGINE IG1	7.5	Система управления двигателем
22	C/U IG1	15	Защита различных электрических цепей
23	H/L LOW L HID L	15	Фара (левая)*1, фара ближнего света (левая)*2
24	H/L LOW R	15	Фара ближнего света (правая)*2
25	ENGINE 3	15	Система управления двигателем
26	ENGINE 2	15	Система управления двигателем
27	ENGINE 1	15	Система управления двигателем
28	AT	15	Система управления коробкой передач (для некоторых вариантов исполнения), замок зажигания
29	H/CLEAN	20	Омыватель фар (для некоторых вариантов исполнения)
30	A/C	7.5	Кондиционер
31	AT PUMP	15	Система управления коробкой передач (для некоторых вариантов исполнения)
32	STOP	10	Стоп-сигналы, задний противотуманный фонарь (для некоторых вариантов исполнения)
33	R.WIPER	15	Очиститель заднего стекла (для некоторых вариантов исполнения)
34	H/L HI	20	Фары дальнего света
35	HID R	15	Фара (правая)*1
36	FOG	15	Передние противотуманные фары (для некоторых вариантов исполнения)
37	ENG.+B	7.5	Система управления двигателем
38	AUDIO2	7.5	Аудиосистема
39	GLOW SIG	5	Система управления двигателем (для некоторых вариантов исполнения)
40	METER2	7.5	Комбинация приборов (для некоторых вариантов исполнения)
41	METER1	10	Комбинация приборов
42	SRS1	7.5	Подушки безопасности
43	BOSE	25	Автомобили,оборудованные аудиосистемой Bose
44	AUDIO 1	15	Аудиосистема
45	ABS/DSC S	30	Антиблокировочная тормозная система (ABS), противозаносная система (DSC)
46	FUEL PUMP	15	Топливная система (для некоторых вариантов исполнения)
47	FUEL WARM	25	Подогрев топлива (для некоторых вариантов исполнения)
48	TAIL	—
49	—
50	HAZARD	50	Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	DRL
52	R.OUTLET2	15	Электрические розетки
53	HORN	15	Звуковой сигнал
54	ROOM	15	Плафон освещения салона
Примечание: *1. Фары с ксеноновыми лампами, *2. Фары с галогенными лампами.

Блок под капотом

Расположен в левой части моторного отсека, рядом с аккумулятором.

Фото — пример схемы с крышки блока

Обозначение предохранителей

p, blockquote 16,0,0,0,0 —>

1	40А HEATER — Отопитель
2	40А PTC — Дополнительный подогреватель
3	30F P. WIND — Электро стеклоподъемники
4	40A IGKEY2 — Система пуска двигателя
5	40F BTN — Защита электрических цепей
6	60A ABS MOTOR — Анти блокировочная система
7	30F FAN — Электро вентилятор системы охлаждения двигателя
8	20A AUX HEATER — Автономный отопитель
9	30А AD FAN — Электро вентилятор системы охлаждения двигателя
10	50А PRECRASH — Система пред. аварийной безопастности
11	40А DEFOG — Обогреватель заднего стекла
12	40А Р. SEAT — Электропривод регулировки сиденья
13	10А А/С MAG — Система кондиционирования
14	15А OUTLET — Электрическая розетка
15	Резерв
16	Резерв
17	15А SUN ROOF — Электропривод люка крыши
18	20А SEAT WARM — Электрообогрев сидений
19	15А TAIL — Блок управления оборудованием салона
20	25А BOSE — Аудиосистема
21	20А H/CLEAN — Омыватель фар
22	15А FOG — Противотуманные фары
23	25А CLOSER — Электропривод замка двери
24	Резерв
25	Резерв
26	5А STOP — Стоп-сигналы
27	15А HORN — Звуковой сигнал
28	5А EGI — Система управления двигателем
29	10А HAZARD — Указатели поворота и аварийная сигнализация
30	Резерв
31	10А STEERING LOCK — Электронная система блокировки рулевого вала
32	10А ENGINE+B — Система управления двигателем
33	Резерв
34	40А IGKEY1 — Защита электрических цепей
35	Резерв
36	GLOW SIG — Свечи
37	Резерв
38	7,5А M. DEF — Электрообогрев зеркал
39	30А ABS SOL — Антиблокировочная система и система стабилизации
40	15А HEAD LOW R — Правая лампа ближнего света фар
41	15А HEAD LOW L — Левая лампа ближнего света фар
42	10А HEAD HIGH R — Правая лампа дальнего света фар
43	10А HEAD HIGH L — Левая лампа дальнего света фар
44	15А INJ — Форсунки
45	20А FUEL PCM — Топливный насос
46	GLOW — Свечи
47	10A PCM — Система управления двигателем
48	10A EGI INJ — Форсунки

Назначение реле

p, blockquote 17,0,0,0,0 —>

R1	А/С RELAY — Реле компрессора кондиционера
R2	EGI MAIN GLOW RELAY — Главное реле
R3	HEAD LOW RELAY — Реле ближнего света фар
R4	STARTER RELAY — Реле стартера
R5	HORN RELAY — Реле звукового сигнала
R6	BACK RELAY — Реле задних фонарей
R7	EGI MAIN FUIL PUMP RELAY — Реле топливного насоса
R8	OUTLET RELAY — Реле электрической розетки
R9	FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя
R10	AD FAN RELAY — Реле малых оборотов вентилятора системы охлаждения двигателя
R11	HEAD HIGH RELAY — Реле дальнего света фар
R12	FAN#2 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя
R13	AD FAN#3 RELAY — Реле высоких оборотов вентилятора системы охлаждения двигателя
R14	DEFOG RELAY — Реле обогревателя заднего стекла
R15	AT MAIN STARTER2 RELAY — Реле стартера
R16	FOG RELAY — Реле передних противотуманных фар
R17	DEICER RELAY — Реле обогревателя стекла
R18	HEATER RELAY — Реле обогревателя

А если хотите помочь дополнить материал — пишите в комментарии.

Источник

Распространенные неисправности и способы их устранения

Фароомыватель имеет ряд недостатков. Особенно они проявляются зимой. Система распыляет жидкость, которая стекает по передней части машины. При низких температурах она может замерзнуть и стать причиной, почему не работает омыватель фар Мазда 6 или Мазда 3. Сопла, через которые подается жидкость, крепятся на пластины. При замерзании жидкости заглушка омывателя фар Мазда 3 и пластины испытывают дополнительную нагрузку и могут разрушиться.

Крышка форсунки омывателя фар Мазда 3

Во время морозов также замерзают форсунки, жидкость от избыточного давления подтекает. В этой ситуации на электромотор в бачке увеличивается нагрузка, что приводит к перегоранию предохранителя, который находится в монтажном блоке. Перегоревший элемент нужно заменить. Устанавливать следует оригинальные элементы, чтобы они прослужили долго (автор видео — За рулем).

Во время эксплуатации часто засоряются форсунки и трубки, идущие от бачка, по которым поступает жидкость. Для восстановления работоспособности систему следует почистить. Для этого нужно снять подкрылок, который крепится с помощью пистонов. Под бампером находится тройник, к которому прикреплены трубки, соединенные с форсунками. Трубки нужно отсоединить, снять и продуть систему с помощью насоса.

Часто водители сталкиваются с тем, что устройство не возвращается в исходное положение и остается выдвинутым на несколько миллиметров. Это можно оставить без внимания, но со временем в отверстие попадает грязь, что может привести к серьезным последствиям.

Устранить неисправность можно механическим путем. Сначала выдвинуть вручную устройство насколько это будет возможно. Затем с помощью плоской отвертки почистить желобки от грязи. После чистки устройство следует вернуть в исходное положение.

Фотогалерея «Замена электромотора устройства омывающего фары»

Работы лучше выполнять на смотровой канавке или эстакаде.

Процедура замены состоит из этапов и проводится со снятым бампером:

1. Сначала отключается питание авто путем отсоединения отрицательной клеммы от АКБ.
2. Далее откручиваем болты крепления и снимаем защиту картера.
3. Затем отщелкиваем пистоны и демонтируем подкрылки с бампера.
4. На следующем этапе выкручивается весь крепеж, благодаря которому крепится бампер.
5. Сняв три клипсы и выкрутив два болта, снимаются фары.
6. Далее нужно демонтировать резиновые подушки амортизации капота.
7. Под подушками находятся пластиковые зажимы, которые нужно вытащить, сдвинув их отверткой.
8. Бампер демонтируется вместе с радиаторной решеткой.
9. Теперь можно отсоединить трубки омывателя.
10. Открутив крепеж форсунок с внутренней стороны бампера, их необходимо вынуть.
11. После снятия бампера становится доступен электромоторчик, который находится в нижней части бачка омывателя.
12. От моторчика необходимо отсоединить трубку и разъем с проводами.
13. Далее снимается старый электромоторчик и устанавливается новый.
14. Сборка выполняется в обратном порядке.

После окончательной сборки нужно отрегулировать форсунки, чтобы они брызгали только на фары.

Некоторые водители, чтобы избавиться от проблем с фароомывателем, отключают на зиму устройство, путем извлечения из монтажного блока предохранителя, отвечающего за его работу. Другие автолюбители считают, что обмерзание устройству не грозит при постоянной работе.

Схема блока плавких вставок в салоне Мазда 6 GG после рестайлинга

Предохранители и реле в салоне Mazda 6 GG с 2006 года отвечают за функционирование следующих устройств:

• R1 – насос подачи топлива;
• R2 – вентилятор отопительного комплекса;
• 1, 11 – розетка;
• 2 – ЭБУ ДВС Mazda 6 GG;
• 3 – система отопления (10А);
• 4 – регулятор положения зеркал (5А);
• 5 – SRS, ABS (10А);
• 6 – подогревательный комплекс кресел и стекла сзади;
• 7 – предохранитель подсветки мультимедийной системы (5А);
• 8 – приборная панель;
• 9 – дворники сзади (10А);
• 10 – центральный замок (30А);
• 12 – дворники и омывающая система (20А);
• 13 – подсветка багажного и салонного пространства;
• 14, 15, 16 – не используется.

(ссылка на источник фото)

Далее указаны номера таких защитных элементов – 1, 2, 6, 8, 11, 13.

Предохранители и реле Mazda 6 с 2008

Рассмотрены автомобили седан, хэтчбек, универсал 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Расположение монтажного блока предохранителей, реле и плавких вставок в моторном отсеке — на рисунке цифра 9.

для увеличения всех изображений жмите на них.

Для получения доступа к предохранителям нажмите на фиксатор крышки блока и откройте ее.

Схема расположения предохранителей и реле в блоке.

Расшифровка

Номер	Сила тока, А	Цвет	Наименование	Назначение предохранителя/реле
Реле
R1	—	—	А/С RELAY	Реле компрессора кондиционера
R2	—	—	EGI MAIN GLOW RELAY	Главное реле
R3	—	”	HEAD LOW RELAY	Реле ближнего света фар
R4	—	—	STARTER RELAY	Реле стартера
R5	—	—	HORN RELAY	Реле звукового сигнала
R6	—	BACK RELAY	Реле задних фонарей
R7	‘	—	EGI MAIN FUIL PUMP RELAY	Реле топливного насоса
R8	—	—	OUTLET RELAY	Реле электрической розетки
R9	FAN RELAY	Реле малых оборотов вентилятора системы охлаждения двигателя
R10	AD FAN RELAY	Реле малых оборотов вентилятора системы охлаждения двигателя
R11	—	—	HEAD HIGH RELAY	Реле дальнего света фар
R12	FAN#2 RELAY	Реле высоких оборотов вентилятора системы охлаждения двигателя
R13	AD FAN#3 RELAY	Реле высоких оборотов вентилятора системы охлаждения двигателя
R14	—	—	DEFOG RELAY	Реле обогревателя заднего стекла
R15	AT MAIN STARTER2 RELAY	Реле стартера
R16	~	—	FOG RELAY	Реле передних противотуманных фар
R17	—	DEICER RELAY	—
R18	—	—	HEATER RELAY	Реле обогревателя
Предохранители
1	40	Зеленый	HEATER	Отопитель
2	40	Зеленый	PTC	—
3	30	Розовый	P. WIND	Элекгростеклоподъемники
4	40	Зеленый	IGKEY2	Система пуска двигателя
5	40	Зеленый	BTN	Защита электрических цепей
6	60	Желтый	ABS MOTOR	Антиблокировочная система
7	30	Розовый	FAN	Электровентилятор системы охлаждения двигателя
8	20	Желтый	AUX HEATER	—
9	30	Розовый	AD FAN	Электровентилятор системы охлаждения двигателя
10	50	Красный	PRECRASH	—
11	40	Зеленый	DEFOG	Обогреватель заднего стекла
12	40	Зеленый	Р. SEAT	Электропривод регулировки сиденья
13	10	Красный	А/С MAG	Система кондиционирования
14	15	Синий	OUTLET	Электрическая розетка
15	—	—	DIECER
16	—	—
17	15	Синий	SUN ROOF	Электропривод люка крыши
18	20	Желтый	SEAT WARM	Электрообогрев сидений
19	15	Синий	TAIL	Блок управления оборудованием салона
20	25	Белый	BOSE	Аудиосистема
21	20	Желтый	H/CLEAN	Омыватель фар
22	15	Синий	FOG	Противотуманные фары
23	25	Белый	CLOSER	Электропривод замка двери
24
25	—	—	—
26	5	Оранжевый	STOP	Стоп-сигналы
27	15	Синий	HORN	Звуковой сигнал
28	5	Оранжевый	EGI	Система управления двигателем
29	10	Красный	HAZARD	Указатели поворота и аварийная сигнализация
30	“	TCM F. WARMER	—
31	10	Красный	STEERING LOCK	Электронная система блокировки рулевого вала
32	10	Красный	ENGINE+B	Система управления двигателем
33	—	—	—
34	40	Зеленый	IGKEY1	Защита электрических цепей
35	—	—	—	—
36	—	GLOW SIG	—
37	—	—	“
38	7,5	Коричневый	M. DEF	Электрообогрев зеркал
39	30	Розовый	ABS SOL	Антиблокировочная система и система стабилизации
40	15	Синий	HEAD LOW R	Правая лампа ближнего света фар
41	15	Синий	HEAD LOW L	Левая лампа ближнего света фар
42	10	Красный	HEAD HIGH R	Правая лампа дальнего света фар
43	10	Красный	HEAD HIGH L	Левая лампа дальнего света фар
44	15	Синий	INJ	Форсунки
45	20	Желтый	FUEL PCM	Топливный насос
46	—	GLOW
47	10	Красный	PCM	Система управления двигателем
48	10	Красный	EGI INJ	Форсунки

Пинцет закреплен на внутренней стороне крышки.

Блок предохранителей в салоне

Монтажный блок расположен в торце панели приборов с левой стороны.

Для доступа к предохранителям отожмите фиксаторы, сдвинув крышку в бок, затем снимите ее с торца нижней облицовки передней стойки двери.

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Расшифровка

Номер пре­дохраните­ля	Сила тока, А	Цвет	Наименование предохрани­теля	Защищаемая цепь
1	30	Розовый	Р. WIND IG	Стеклоподъемники
2	10	Красный	AFS	Система адаптивного освещения
3	30	Зеленый	D. LOCK	Центральный замок двери
4	—	—	SPARE	Резерв
5	7,5	Коричневый	ILLUMI	Освещение панели приборов
6	15	Синий	CIGAR	Прикуриватель
7	5	Оранжевый	MIRROR	Электропривод боковых зеркал заднего вида
8	15	Синий	OUTLET	Электрическая розетка
9	—	—	SPARE	Резерв
10	—	—	SPARE	Резерв
11	15	Синий	ENGINE IG	Система управления двигателем
12	5	Оранжевый	SAS	Система безопасности
13	15	Синий	METER IG	Панель приборов
14	—	—	SPARE	Резерв
15	20	Желтый	WIPER	Стеклоочиститель и стеклоомыватель
16	10	Красный	A/C	Компрессор кондиционера
17	10	Красный	R.WIP	Стеклоочиститель и стекло­омыватель двери задка
18	15	Синий	ROOM	Плафоны освещения салона

Предохранители мазда 6 меняются пинцетом, который расположен на внутренней стороне крышки монтажного блока под капотом, реле извлекаются рукой

Как включить омыватель фар на мазда 6

Стеклоочиститель и омыватель заднего стекла (хэтчбэк)

Зажигание должно быть включено.

Стеклоочиститель заднего стекла

Включите очиститель заднего стекла поворотом переключателя. ON

– Нормальный режимINT – Прерывистый режимОмыватель заднего стекла Для того, что омыть стекло омывающей жидкостью поверните переключатель в положение . После отпускания переключателя поступление жидкости на стекло прекратится.

Есть две позиции для включения омывателя: вверх и вниз. В нижней позиции омывателя, очиститель стекла не включится.

Если омыватель не работает, проверьте уровень жидкости (стр. 8-25). Если уровень в норме и омыватель все еще не работает, обратитесь в сервисный центр Mazda.

Вождение автомобиля Mazda

Выключатели и ручки управления

Омыватель передних фар

Зажигание должно быть включено. Чтобы очистить фары, нажмите на кнопку.

Не задействуйте омыватель передних фар на более чем 10 секунд, чтобы не повредить насос.

Преимущество наличия фароомывателя на машине больше всего ощущается во время непогоды. Загрязненные фары ухудшают освещение дороги, снижая безопасность. Если есть омыватель, отпадает необходимость постоянно протирать стекла блок-фар, это выполняет система

Важно следить за исправностью ее компонентов, одним из которых является крышка омывателя фар Мазда 3. Чтобы найти поломку, необходимо знать устройство и принцип работы системы

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.
