Как проверить аккумулятор своими руками
Даже новая батарея может оказаться с дефектом. Уже установленная под капот АКБ не всегда прослужит положенный срок.
Часто она выходит из строя раньше из-за некачественного обслуживания, недозарядки или перезаряда.
Недозарядка происходит, когда машина часто ездит на небольшие расстояния, при поломке реле-регулятора напряжения на генераторе, включении мощных потребителей энергии, потребляющих больше энергии, чем вырабатывает генератор.
Негативные последствия можно компенсировать подзарядкой АКБ в гараже с помощью зарядного устройства, но это делают редко.
Результат недозаряда – ускоренная сульфатация пластин.
Перезаряд еще хуже. Возникает он при неисправном реле-регуляторе генератора.
Повышенное напряжение приводит к осыпанию пластин, необслуживаемый аккумулятор из-за повышенного выделения газов, может разрушится корпус.
Для проверки состояния батареи водитель может воспользоваться мультиметром – наиболее доступным прибором.
С его помощью можно узнать напряжение на выводах аккумулятора. Также нужно визуально осмотреть устройство на целостность корпуса, отсутствие коррозии на выводах. Корпус должен быть чистым, без следов грязи и электролита.
Профессионалы пользуются также денсиметром и нагрузочной вилкой, но у любителей они редко бывают в арсенале инструментов.
Но примитивная проверка доступна любому. Для проверки АКБ без измерительных приборов требуется точно знать его мощность.
Например, на машине стоит батарея на 60 А/час. Значит нужно включить электроприборы с суммарной мощностью в половину этого значения.
Обычно включают несколько лампочек параллельно. Они должны гореть ярко, но через 5 минут свет становится более тусклым. Это нормально и свидетельствует о нормальном состоянии аккумулятора.
Но такая проверка слишком примитивна и дает только общее представление об АКБ. Желательно проверять ее состояние более точно.
Нужно ли долить воду или электролит?
Новый необслуживаемый аккумулятор, исправно работающий на вашем автомобиле, вскрывать и обслуживать не нужно.
Если он подвергался длительному перезаряду, переворачивался, резко упали характеристики — только тогда нужно задуматься либо о приобретении новой батареи, либо о том, как разобрать и восстановить неисправный АКБ.
Когда нужно обслуживать аккумулятор:
- Если на просвет заметно, что в одной банке меньше электролита.
- Низкое напряжение на клеммах, и зарядка не дает эффекта.
- Емкость аккумулятора заметно уменьшилась.
- Электролит вылился из-за повреждения корпуса.
- Выполняя восстановление после сульфатации АКБ.
Как измерить сколько вольт в автомобильном аккумуляторе
Работоспособность батареи, необходимость подпитки или технического обслуживания (если это обслуживаемая модель), определяют по напряжению на клеммах. Для его измерения есть специальный инструмент — нагрузочная вилка. Она состоит из:
- вольтметра;
- нескольких сопротивлений (нагрузочных спиралей);
- контакта.
После 8 — 12 часов покоя (например, утром в выходной, когда машина всю ночь стояла с незаведенным двигателем), надо измерить напряжение на клеммах и сравнить с таблицей:
| Напряжение на клеммах в вольтах | Процент рабочего заряда АКБ |
| 10,5 | |
| 11,31 | 10 |
| 11,58 | 20 |
| 11,75 | 30 |
| 11,9 | 40 |
| 12,06 | 50 |
| 12,20 | 60 |
| 12,32 | 70 |
| 12,42 | 80 |
| 12,5 | 90 |
| 12,6 и больше | 100 |
Измерения проводят на «холодном» аккумуляторе, когда он минимум 8 часов не использовался (отключены были музыка, фары, освещение, а не только двигатель). В противном случае показания вилки будут недостоверными. Все процедуры обслуживания — только при плюсовой температуре, лучше комнатной.
После того, как разность потенциалов измерена, можно делать выводы:
- ниже 10 Вольт — идти в магазин за новой батареей, так как старая восстановлению не подлежит;
- ниже 12 Вольт — надо провести техническое обслуживание.
В понятие обслуживание входит не только подзарядка, но и проверка состояния электролита. Он должен быть прозрачный, плотностью 1,25 — 1,27 г/см3. Если раствор мутный — осыпаются пластины АКБ, его надо менять. При сниженной плотности — провести подзарядку низкими токами. При повышенной — разбавить дистиллированной водой. Зарядка кислотного АКД возможна при температуре до —15ºC, а электролит сниженной плотности замерзает уже при -7ºC (если плотность упала до 1,10 г/см3). Все измерения, манипуляции проводите когда температура около 20ºC. Поэтому зимой заранее занесите батарею домой.
Проверка АКБ на замкнутость
Теперь конкретно о том, как можно определить в аккумуляторе замкнутую банку. Самый простой способ заключается в обращении к специалистам. Они за определённую плату возьмут батарею на тестирование и в течение некоторого времени вынесут вердикт.
Но проверить АКБ на возможное замыкание вполне реально своими силами, используя практически подручные средства и стандартный набор инструментов, доступный каждому автолюбителю. Есть несколько способов, как самому проверить, не замкнул ли аккумулятор. Каждый вариант имеет свои особенности и сложности в плане самостоятельной реализации:
- Технический способ. Простой, но в то же время очень эффективный. Суть заключается в том, чтобы проверить на замыкание стартерный аккумулятор, воспользовавшись мультиметром. Старые АКБ и вовсе позволяли сделать замеры напряжения на каждой банке. Строение современных батарей этого сделать не позволяет. Потому остаётся сделать общие замеры напряжения. Делается это по завершении процедуры зарядки. Если мультиметр показывает 10–11 В, одну из банок наверняка замкнуло.
- Визуальный метод. Когда АКБ полностью заряжена, но на неё продолжает поступать напряжение заряда, начинается процесс кипения электролита. То есть выделяется газ, образуются пузырьки. Если 5 банок кипят, а одна «молчит», значит, именно она является проблемной секцией исследуемой аккумуляторной батареи.
- Диагностика по цвету. Этот вариант проверки подходит в основном для обслуживаемых аккумуляторов. Ведь у них можно открутить пробки и заглянуть во все банки, тем самым определив, какого цвета находящийся там электролит. На замыкание указывает тёмный, чёрный, либо мутный цвет рабочей жидкости. Поскольку современные АКБ в основном необслуживаемые, посмотреть на состояние электролита можно лишь с помощью прозрачной части корпуса. Поставив батарею на свет, потенциально удастся разглядеть, что цвет электролита в одной из банок отличается от остальных.
Случается и так, что проверка показывает наличие замкнутой банки. И тут у автомобилистов возникает закономерный вопрос о том, что им делать дальше.
Потенциально восстановить АКБ можно. Но это актуально в основном для специалистов и в условиях мастерских, где присутствует соответствующее оборудование.
При этом автолюбители, которые любят покопаться в машине, нашли способ своими руками реанимировать АКБ с замкнутой банкой.
Заниматься восстановлением или нет, дело лично каждого.
Внешний осмотр АКБ
Перед началом мероприятия следует оценить внешнее состояние аккумуляторной батареи. Зачастую важные выводы о рабочем потенциале устройства удается сделать уже на этом этапе. В первую очередь визуальный контроль должен показать, не является ли блок испорченным и непригодным для восстановления. Об этом может свидетельствовать серьезная физическая деформация корпуса или нарушение герметичности. В последнем случае следует немедленно изолировать аккумулятор. «Как проверить мультиметром?» – к этому вопросу можно переходить в том случае, если явных внешних повреждений не было обнаружено. Однако это не значит, что сразу можно начинать операцию тестирования. Корпус и особенно участки подведения контактов должны находиться в очищенном состоянии. Также следует убедиться, что конкретный экземпляр аккумулятора в принципе допускается для проверок в бытовых условиях тестерами.
На что обращать внимание
Автомобилистам полезно знать, как выяснить, действительно ли их аккумулятор закорочен.
Классический аккумулятор основан на свинцовых пластинах и электролитной смеси, состоящей из дистиллированной воды и серной кислоты. Батарея состоит из шести секций. Они называются банками. Каждый банк содержит пару пластин с разной полярностью. Контакты встроены в общий коллектор и соединены последовательно. Две клеммы установлены на крышке корпуса.
Современные батареи могут иметь несколько иную конструкцию. Но расположение камер и оборудование остаются прежними.
Когда секции соединены последовательно, напряжение от каждого банка суммируется. Параметры вместимости определяются по наиболее заклинившим банкам.
Для зарядки аккумулятора на его клеммы подается напряжение. В результате ток начинает поступать в отдельные секции.
Вопрос в том, откуда берется короткое замыкание. Здесь есть несколько вариантов. Раздвоенные плиты сближаются и соприкасаются друг с другом. Стены рифмуются, образуется мост, что приводит к короткому замыканию. Контактный мостик также может образоваться в результате скола смазки.
Еще одна вещь, которую следует проверить, — действительно ли в автомобильном аккумуляторе есть короткое замыкание. Это делается путем проверки напряжения на клеммах с помощью вольтметра или универсального мультиметра. Измеряя напряжение, можно обнаружить провал.
Как вы знаете, в общей сложности шесть банков по 2,1 вольта дают 12,6 вольт. Аккумулятор должен быть полностью заряжен. Но тест показывает напряжение только 10,5-11 В. Если это так, то вам нужно искать проблемный раздел.
Эти пластины имеют внутри свинцовую основу, но дополнительно покрыты специальным активным веществом. Если уровень электролита падает, батарея перезаряжена или глубоко посажена, масса часто разрушается, что приводит к короткому замыканию.
Нельзя исключить внешние механические повреждения. Водитель случайно уронил аккумулятор при его извлечении или установке. Также может произойти несчастный случай. Следовательно, внутренняя структура нарушается, что приводит к одновременному короткому замыканию одной или нескольких ячеек.
Бывали случаи, когда электролит внутри замерзал. При замерзании жидкость расширялась и деформировала стенки, повреждая пластины. Они соприкоснулись и вызвали короткое замыкание.
Проверка напряжения батареи
Существует несколько простых признаков того, как определить короткое замыкание на автомобильном аккумуляторе. К ним относятся проверка напряжения, которое упало, а также целостности корпуса и его температуры. Если батарея очень горячая и ее стенки разбухли, вариантов здесь немного.
Если аккумулятор не заряжается даже до 12 В, не крутит стартер, то его необходимо заменить.
В редких случаях во время зарядки может ощущаться запах тухлых яиц. Это признак того, что сероводород начал выделяться. Это чрезвычайно опасное явление. Зарядку следует немедленно прекратить, а сам аккумулятор утилизировать.
Диагностика при помощи ЗУ
Проверить состояние аккумулятора зарядным устройством можно, если ЗУ имеет функцию контроля заряда АКБ или встроенный вольтметр. Во время проверки ЗУ не должно быть подключено к сети.
Провода зарядного устройства подключаем к клеммам аккумулятора аналогично тому, как и в случае с мультиметром. Если ЗУ имеет функцию контроля АКБ, то контролируем заряд по индикатору (чаще всего, это зеленый светодиод).
В ряде устройств есть специальная кнопка активации режима контроля. Подробнее о том, как работает функция контроля, читайте в инструкции к вашему ЗУ. Если же функции контроля в ЗУ нет, но есть вольтметр, ориентируйтесь на его показания.
Критерии заряженности — те же, что и при проверке емкости аккумулятора мультиметром.
ВНЕШНИЙ ОСМОТР АККУМУЛЯТОРА
Первая и простейшая диагностика АКБ начинается с внешнего осмотра. Во многом проблемы с зарядом начинаются из-за скопления грязи, пыли, влаги и потеков электролита. Возникает процесс саморазряда токов, а окисленные клеммы добавят утечку тока на электронику. Все в сумме, при несвоевременном заряде, постепенно выводит из строя аккумуляторную батарею.
Саморазряд выявляется просто: одним щупом вольтметра необходимо прикоснуться к плюсовой клемме, вторым щупом водить по корпусу батареи, при этом указанные цифры покажут напряжение, с которым идет саморазряд. Убрать потек электролита нужно содовым раствором (1 чайная ложка на 200 мл воды). При окислении клемм необходимо зачистить их наждачной бумагой, после нанести специальный жир для клемм.
Аккумулятор должен обязательно быть закреплен, иначе пластиковый корпус может лопнуть в любой момент, особенно зимой.
Утечка тока АКБ
Если оставляя машину на парковке, утром или через несколько дней не удаётся завести её из-за севшего аккумулятора, то здесь есть пара причин. Одна из них это старый АКБ. Вторая, повышенное потребление электросистемой тока.
Здесь имеется в виду, сколько потребляют различные автомобильные системы при постановке машины на стоянку. Потребителями могут быть:
- сигнализация;
- часы;
- кондиционер;
- медиасистема, магнитола;
- коррозия проводов.
Чем меньше утечка тем дольше простоит автомобиль, не опасаясь разрядки батареи с возможностью пуска двигателя. Например, ток разряда 100 мА. В сутки разряд составит 2,4 ампера. При ёмкости в 500 А/ч и исправном аккумуляторе полный разряд наступит приблизительно через 225 дней.
Если вы уверены в АКБ, а разряд всё равно происходит, то дело именно в большом потреблении. Нормой можно считать ток утечки 50–80 мА (0,05 — 0,1 А). Проверить аккумулятор на утечку тока можно мультиметром.

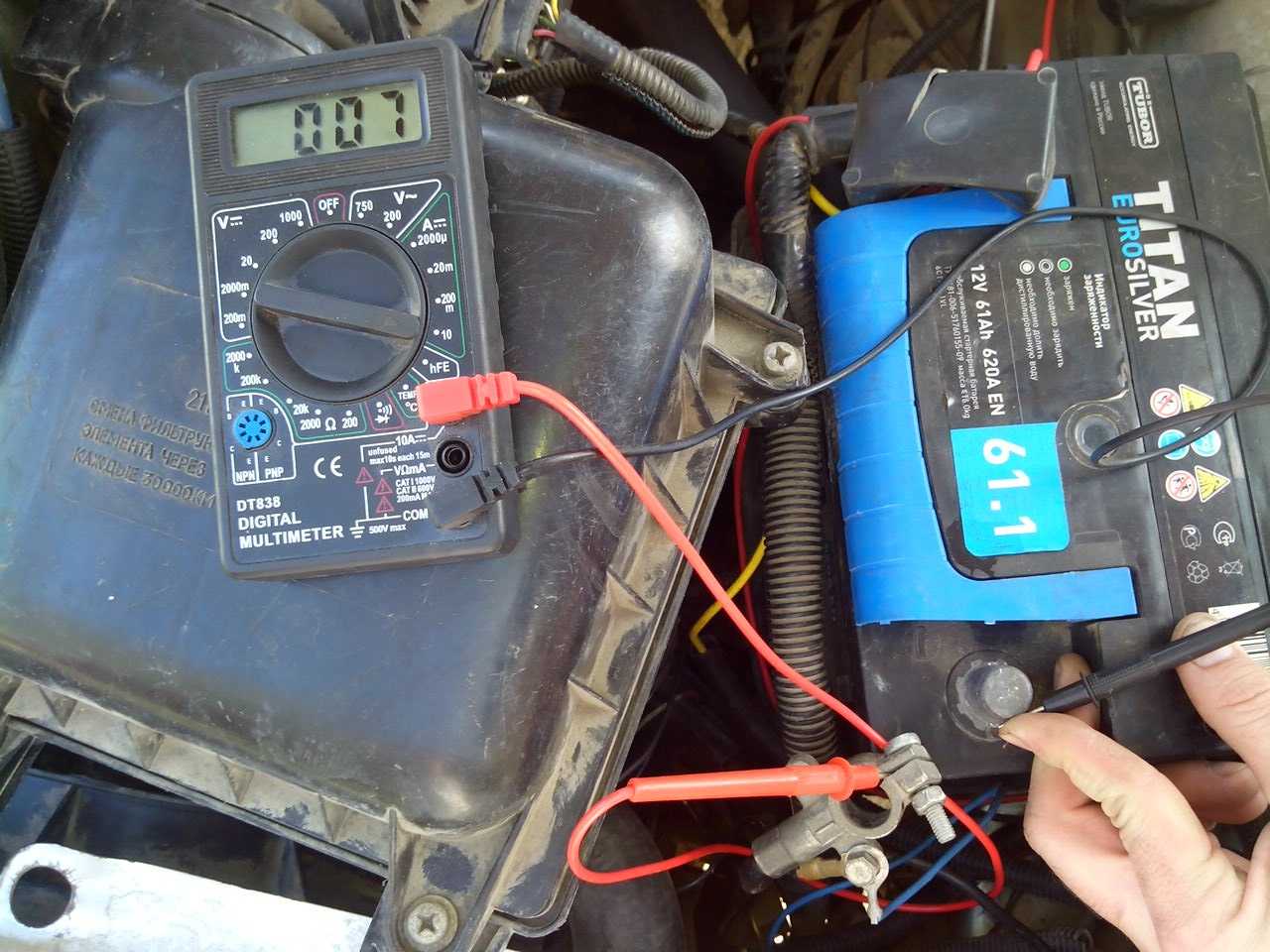

Проверяем ток утечки аккумулятора мультиметром
Включите мультиметр в режим измерения силы тока (ампер). Для проверки тока утечки снимите минусовую клемму и подсоедините к ней красный щуп мультиметра. Чёрный соедините с клеммой АКБ. Если подключите, наоборот, то ничего страшного просто показания будут со знаком минус.
Не оставляйте в режиме ожидания системы автомобиля при длительных стоянках или снимайте клемму.
Проведение диагностики
Диагностику аккумуляторной батареи необходимо начинать с проверки уровня электролита путём визуального осмотра. На АКБ в верхней части корпуса находится шесть заглушек, которые могут быть разделены между собой, или быть общими для всех шести банок. Необходимо снять специальную заглушку, чтобы получить доступ к емкости, заполненной электролитом. Электролит при визуальном осмотре полностью должен покрывать пластины батареи.
Для более точного измерения уровня электролита можно использовать стеклянную трубочку. При погружении верхнее отверстие трубки необходимо прижать пальцем, после этого вынуть её наружу, провести измерение уровня при помощи линейки. Уровень столба варьируется в пределах 12−15 мм, что указывает уровень электролита над пластинами. Если уровень окажется ниже, то его необходимо компенсировать дистиллированной водой.
При уровне электролита выше 15 мм его необходимо убрать при помощи специального шприца.
Немаловажным аспектом в диагностике батареи является проверка плотности электролита. Её определение осуществляют при помощи ареометра. Он выполнен в виде стеклянной колбы, внутри которой расположен подвижный уровень, указывающий значения плотности.
Плотность электролита можно определить по цвету. Нормальный электролит имеет прозрачный вид. Если жидкость тёмная, или электролит имеет красноватый оттенок, то пластины начинают разрушаться, и такой аккумулятор не подлежит восстановлению.
Как осуществлять контроль напряжения аккумулятора автомобиля
Чтобы измерить напряжение АКБ, понадобится мультиметр либо стандартный вольметр. Рассмотрим процесс измерения с помощью первого вида оборудования. С аккумулятора нужно снять клеммы (замер производится при разомкнутой цепи). Мультиметр следует установить в режим измерения напряжения, а его щупы приложить к выводам АКБ автомобиля (красный к «+», а черный к «-»).
В автосервисах для измерения напряжения аккумулятора автомобиля часто используется такое устройство как нагрузочная вилка. Этот прибор имеет встроенный вольметр. Особенность нагрузочной вилки состоит в том, что с ее помощью можно провести тестирование аккумуляторной батареи в замкнутой цепи. Такой прибор позволяет оценить состояние АКБ, так как он позволяет имитировать запуск мотора авто.
Чтобы измерить напряжение аккумулятора с помощью нагрузочной вилки, необходимо присоединить ее клеммы к выводам батареи и на пять секунд включить нагрузку. Показания встроенного вольтметра нужно зафиксировать на последней секунде. Если измеренное напряжение меньше 9 В, значит АКБ исчерпала свой ресурс и подлежит замене.
Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.
Нужно отметить, что аккумулятор автомобиля может иметь нормальное напряжение, но его работоспособность будет низкой. Другими словами, напряжение показывает не состояние АКБ, а только уровень ее заряженности.
Степень зарядки аккумуляторной батареи можно контролировать не только по напряжению, но и по показателям плотности электролита. В процессе подзарядки за счет испарения влаги увеличивается процентное содержание кислоты, что и способствует повышению плотности. Для полностью заряженного аккумулятора автомобиля показатель плотности составляет 1,27 — 1,29 г/см3.
Чтобы провести измерения, нужно опустить ареометр в отверстие для залива электролита и сделать его забор путем нажатия груши так, чтобы внутренний поплавок начал свободно перемещаться. При этом показания шкалы измерительного прибора, соответствующие верхнему уровню электролита, покажут его плотность, которая может зависеть от температуры воздуха и состояния АКБ.
В заключение стоит еще раз напомнить, что периодическое диагностирование аккумулятора и устранение факторов, снижающих работоспособность АКБ, позволит увеличить ее ресурс и сэкономить деньги автовладельца на ремонт автомобиля.
Проверка работоспособности АКБ мультиметром — особенности и недостатки способа
Как проверить аккумулятор мультиметром? Для определения степени заряженности достаточно измерить напряжение на клеммах, при этом АКБ должна быть полностью отключена от нагрузки и выдержана в таком состоянии не менее 2 часов. Выставляем на мультиметре нужный режим и предел измерения (см. раздел выше). Подключаем, измеряем напряжение и сверяемся с табличкой, приведённой ниже.
Зависимость напряжения на клеммах от степени заряженности АКБ
| Напряжение на клеммах без нагрузки, В | Уровень заряда, % | |
| малосурьмянистые (Sb/Sb) и гибридные (Sb/Ca) | кальциевые (Ca/Ca) и AGM/Gel (Ca/Ca) | |
| 12,51–12,66 | 12,66–12,81 | 100 |
| 12,31–12,46 | 12,46–12,61 | 75 |
| 12,1–12,25 | 12,26–12,41 | 50 |
| 11,92–12,07 | 11,86–12,01 | 25 |
| 11,75–11,90 | 11,66–11,81 |
На фото ниже на клеммах батареи напряжение составляет 12,83 В, АКБ кальциевая, а значит, она заряжена на 100 %.
Этот аккумулятор полностью заряжен
Метод достаточно прост, но работает лишь в том случае, если аккумуляторная батарея заведомо исправна и мы просто решили оценить степень её заряженности. Если АКБ старенькая, то измерение «холостого» напряжения ничего не даст. Без нагрузки оно может быть нормальным, но достаточно включить, скажем, фары головного света, как те же 12,8 В превратятся в 9–10.
Таким образом, для более-менее качественной проверки АКБ одного мультиметра мало. Нужно измерять напряжение на нагруженном аккумуляторе. Как говорится, проверить его на амперы. В качестве нагрузки будем использовать лампу головного света мощностью 55 Вт.
Прежде всего, измеряем напряжение на ненагруженной АКБ (см. выше), показания записываем. Теперь подключаем нагрузку и ждём 2–3 минуты. Не отключая нагрузку снова измеряем напряжение. Если оно снизилось не более чем на 0,3–0,4 В, то есть вероятность, что АКБ исправна.
АКБ под нагрузкой (использованы 2 лампы по 24 Вт каждая)Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Всё вышесказанное справедливо для заряженного не менее чем на 75 % аккумулятора. Если заряд меньше, то снижение напряжения может быть больше
Это не повод для паники. Полностью заряжаем АКБ и проводим повторный тест.
Как почистить автомобильный аккумулятор
- Очистка корпуса батареи
Вы можете использовать простую процедуру для очистки корпуса батареи. Для этого вам нужно приготовить смесь из 8 унций теплой воды и одной столовой ложки пищевой соды. Это нейтрализует кислоту и помогает удалить грязь с корпуса аккумулятора и клемм.
Наденьте защитные очки и резиновые перчатки и, используя мягкую щетку, нанесите раствор на верхнюю часть батареи и по бокам корпуса. Если ваша батарея использует крышки отсеков (батареи подлежащие обслуживанию), не позволяйте смеси просачиваться под крышками и смешиваться с электролитом внутри.
Протрите раствором и чистой тряпкой. Продолжайте наносить моющий раствор до тех пор, пока не увидите никаких следов отложения.
- Очистка клемм аккумулятора
Как и в случае с аккумулятором, удалите грязь и коррозию с клемм, используя пищевую соду и водный раствор.
Чтобы облегчить вашу задачу, вылейте смесь в пенопластовую или аналогичную одноразовую чашку и погрузите в нее клемму аккумулятора на одну или две минуты. Затем используйте инструмент для очистки батарейного отсека, чтобы закончить удаление коррозии с клемм. Повторяйте процедуру, пока не увидите, что оба кабеля свободны от коррозии.
- Очистка батарейного отсека
Проверьте состояние батарейного отсека. Убедитесь, что на нем нет ни винтов, ни трещин, ни кусков грязи, ни следов коррозии. При необходимости используйте тот же раствор для удаления грязи и коррозии с поддона.
Как продлить срок службы автомобильного аккумулятора
Принято считать, что нормальный срок службы автомобильного аккумулятора при правильной эксплуатации составляет около пяти лет. Однако в случае жёстких условий эксплуатации или неправильного ухода АКБ может не прослужить и отведённого срока.
Для того, чтобы продлить срок службы аккумулятора следует соблюдать следующие довольно простые правила:
- Нельзя эксплуатировать уже разряженную батарею, особенно это актуально в холодное время года, т. к. в морозы нагрузка на АКБ увеличивается многократно, и в случае низкого заряда батарея может попросту не успевать заряжаться.
- Время от времени требуется производить чистку клемм и самих выводов аккумулятора, нелишним будет также проверять прочность их закрепления. Для профилактики окисления допускается использование солидола или технического вазелина.
- Батарея всегда должен быть надёжно закреплена, т. к. она крайне плохо переносит любую тряску и вибрацию, в случае продолжительного воздействия которой может происходить осыпание пластин.
- В зимнее время, перед тем как начать заводить автомобиль нелишним будет дать «разогреться» АКБ, включив дальний свет фар на несколько секунд. А также при запуске рекомендуется выжимать сцепление, для того, чтобы стартеру не пришлось вращать шестерни коробки передач в загустевшем на морозе масле.
Визуальный осмотр АКБ
Перед тем как приступать непосредственно к замеру напряжения батареи следует провести ее визуальный осмотр. Так, например, нужно убедиться в целостности корпуса, который не должен иметь механических повреждений
Обратите внимание на отсутствие подтеков электролита. Клеммы должны быть чистыми, без светло-зеленого или рыхлого белого налета
При недостаточной плотности прилегания клемм в местах соединения возрастает сопротивление, что отрицательно сказывается на величинах пускового тока. В итоге двигатель плохо заводится, а клеммы при этом могут нагреваться до высоких температур. В последнем случае существует даже риск возгорания проводов и порчи авто. В обязательном порядке поддерживайте ваш аккумулятор в чистоте и своевременно подтягивайте его клеммы.
Состояние электролита
Понять, насколько стабильна исправность источника питания, можно по состоянию электролита. Его проверку следует осуществить также в случае, когда показания напряжения и тока измерить нельзя.
Для проверки потребуется крестообразная отвертка — нужно будет отвинтить пробки на банках, в которые залит электролит.
У некоторых аккумуляторов есть индикатор заряда, который помогает определить состояние электролита — уровень, плотность, заряженность — и дать общее представление об исправности АКБ в этом отношении.
В иных случаях уровень электролита можно просто проверить при помощи фонарика, нужно лишь направить луч в каждую из банок. Сигналом к тому, что аккумулятор в самом скором времени потеряет исправность, являются оголенные пластины.
Жидкость всегда должна быть выше критической отметки, поскольку иное повлечет разрушение наполнителя решеток, что, в свою очередь, может стать причиной короткого замыкания.
Если электролит находится на приемлемом уровне, следующий шаг — замерить его плотность. Для этого понадобится ареометр. Если аккумулятор заряжен на 100%, плотность будет иметь значение ≥ 1,27 г/см³.
