Evap система улавливания паров бензина

Применение тестера

Один из вариантов прикладного использования мультиметра – проверка лампочек. Для этой процедуры достаточно использовать простейший вариант прибора. Какую же информацию можно получить с помощью мультиметра? Существует несколько показателей работы лампочек, отображаемых на этом приборе:

пригодность лампочки – нарушение целостности электрического соединения приводит к прекращению прохождения тока;
определение сопротивления лампочки;
расчет ее мощности по показанному мультиметром сопротивлению.

Таким образом, можно проверить основные характеристики осветительного прибора, и понять, пригоден ли он к дальнейшему применению.

А при чем тут работа генератора

Генератор отвечает за восполнение заряда АКБ и в норме должен удерживать ток на одном уровне и сам может создавать проблемы. Во-первых, при недостаточной мощности или технической поломке, из-за недостаточного натяжения приводного ремня, генератор не может выдавать нужное напряжение. Его неисправность сказывается на стабильности работы бортовой электрики. Во-вторых, избыточное напряжение, созданное генератором, может ускорить износ других элементов электрооборудования, включая АКБ.

При пробое диодного моста генератора и замыкании его обмоток он сам может превратиться из источника электричества в потребитель и способствует еще большим протечкам и после того, как аккумулятор отдаст весь заряд, автомобиль потеряет работоспособность.

Протечки в бортовой электросети автомобилей, это одна из самых распространенных проблем. Их нельзя игнорировать, ведь со временем это может привести к серьезным поломкам.

Вовремя проводите диагностику электрооборудования на своей машине.

Как проверить аккумулятор на утечку тока мультиметром

Принимая как норму, ток утечки на собственном авто, можно выполнить замер суммарных паразитных токов мультиметром. Превышение нормы может произойти при коротком замыкании в сети или слишком мощных дополнительных потребителях. Иногда причиной утечки тока с аккумулятора становится неисправность генератора или стартера. Только через последовательную проверку сети на утечку тока можно установить истинную причину просадки емкости аккумулятора автомобиля.

Как замерить ток утечки аккумулятора

Для диагностики утечки тока потребуется тестер-мультиметр – он может работать как вольтметр, омметр и амперметр с проводами и зажимами «крокодилами». Потребуется рожковый ключ, перчатки и блокнот для записей.

Автомобиль следует подготовить:

выключить всю электронику, включая видеорегистратор и усилители;
отсоединить скрытые потребители в бардачке и под капотом;
открыть капот, закрепить его и ослабить минусовую клемму на аккумуляторе;
закрыть двери, но окна открыть для возможности проникнуть в салон, если сработает центральный замок.

Порядок измерения утечки тока аккумулятора

мультиметр поставить на измерение ампер в положение 10 А;
сделать разрыв цепи, подключить в разрыв амперметр только на отрицательном полюсе;
снять показания утечки.

При показателях, соответствующих норме – 20-80 мА, диагностика считается законченной.

Найти и устранить утечку

В поисках нарушения, сопровождающегося утечкой тока, придется обследовать цепи всех потребителей. Начинать нужно с установленного внештатного оборудования. Именно там часто находят проблемы. Причины – дополнительный монтаж проводов выполнен в неподходящем и неудобном месте. Они могут нагреваться, перетираться.

Проблемным местом считают сигнализацию и двери. Неисправными могут быть концевики на схеме замыкания и размыкания двери. Сигнализация после включения через 5 минут должна уменьшить потребление тока. Нет – повод к обследованию.

Если причины утечки не установлены – проверять нужно генератор. Если силовой агрегат не подзаряжает аккумулятор, это определяется так:

Замерить напряжение на клеммах АКБ при отсутствии потребителей – при полной зарядке 12,6- 12,9 В.
Завести двигатель, включить потребителей – обогрев, фары, печку, произвести замер на клеммах АКБ – от 12,8 до 14,3 В.

Напряжение на клеммах меньше – генератор не подзаряжает аккумулятор.

Посмотрите видео, как проверить аккумулятор на утечку тока.

Потребление электроэнергии современным автомобилем

Современный автомобиль оснащается большим количеством электрооборудования — куча лампочек, электродвигатели привода стеклоподъемников, автомагнитола или система мультимедиа.

А также электродвигатели системы кондиционирования и отопления салона, сигнализация и многое другое.

И пока двигатель не заведен, все это запитывается от аккумуляторной батареи.

Стоит отметить, что некоторые электроприборы, включенные в бортовую сеть, потребляют электроэнергию АКБ даже тогда, когда, вроде бы и выключены.

Та же магнитола оборудована памятью, где хранятся ее настройки, электронный блок управления инжекторной системой питания тоже для сохранения настроек обладает памятью, и это, не говоря о сигнализации, которая и вовсе включается в работу после постановки авто на парковку или стоянку.

То есть, даже во время стоянки аккумулятор отдает свою энергию.

В исправной бортовой сети потребление энергии АКБ во время стоянки незначительно, и особо повлиять на работу батареи не может.

А вот если после ночной стоянки выяснилось, что аккумулятор сел и не в состоянии запустить мотор, то, скорее всего, где-то происходит утечка.

Еще одним вариантом такой неисправности может быть то, что аккумулятор исчерпал свой ресурс, и уже неспособен длительное время удерживать в себе энергию.

Но, если АКБ новый, и все же за период даже недлительной стоянки разряжается – следует искать место утечки.

Как найти утечку

Утечка может быть вызвана несанкционированным потребителем или коротким замыканием в цепи. Поиски начинаются с нештатных приборов и электронных компонентов. В отличие от заводской проводки вновь установленное оборудование может питаться от проводов, уложенных в первое попавшееся место. При желании быстро все разместить мастер не обращает внимания на то, что проводка может лежать вблизи мотора. При работе агрегат выделяет тепло, действующее на изоляционный слой проводов. В результате появляются оплавленные участки.

При расположении кабелей вблизи металлических мест, которые соприкасаются постоянно, можно наблюдать перетирание. Целостность проводки нарушается, что ведет к короткому замыканию.

Поэтому после предварительной диагностики с помощью мультиметра стоит осмотреть визуально отдельные участки и элементы оборудования, размещенного после покупки машины. Часто концевики сигнализации размещаются в местах соприкосновения дверей. Искать необходимо обгоревшие, коррозионные или нарушенные участки. Если такие не найдены, то стоит перейти к стадии глубокой диагностики.

Причины

В современном автомобиле возникновение проблемы утечки тока возможно, но чаще всего она возникает в автомобилях «постарше» (Ниссан Сентра 2001г., Ваз 01-14 модели и др.).

Системе электрооборудования автомобиля

Причины быстро севшего аккумулятора могут быть следующие:

Штатные – когда в машине ломается, установленное заводом оборудование (стартер, генератор, проводка). Но утечки такого рода — не частое явление. Появляются после прохождения 155 000-255 000 км.
Установка нештатного оборудования – дополнительное оборудование, устанавливаемое автовладельцем (магнитола, видеорегистратор, камера и др). Подключая новые приборы – необходимо проверять правильность подключения. При неправильном подключении нештатное оборудование может вызывать утечку тока.
Забывчивость водителя – хозяин автомобиля не выключил фары, магнитолу или другое оборудование.
Слишком высокое потребление. Пример: колонки высокой мощности – потребляют огромное количество энергии, поэтому аккумулятор разряжается.
Короткие поездки – стартер крутится часто, а АКБ не успевает заряжаться генератором.
Грязь – необходимо содержать батарею, генератор и проводку в чистоте, чтобы не было никаких лишних химических процессов в агрегатах и проводке автомобиля. Если проводка придёт в негодность – это может привести не только к утечкам тока, но и к пожару.

Проверка АКБ

В любом случае – необходимо разобраться в причинах севшего аккумулятора, проверить и найти утечку тока!

#5

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
Двигатель автомобиля может запускаться с трудом.
Плавающие обороты, а также попытки заглохнуть на холостом ходу.
Возможны и другие симптомы.

Вывод Суть заметки в следующем: «… причиной возникновения вышеуказанного кода послужило гнездо, которое свили пауки в соленоиде (EVAP Vent Solenoid Valve) и отложенные ими яйца почти полностью перекрыли доступ свежего воздуха по вентиляционному каналу в накопительный абсорбер».

Поломки двигателя
Признаки неисправности
Проблемы с датчиками
Признаки неисправности
Теххарактеристики
Сгорел предохранитель
Причины поломки
Система зажигания
Расшифровка кодов

Ток утечки в автомобиле: что нужно знать

Если рассматривать ток утечки, нужно учитывать, что данное явление в большей или меньшей степени присутствует на многих авто. Это зависит как от конструктивных особенностей, так и от особенностей установки различного дополнительного оборудования.

Сейчас читают

Схема системы охлаждения УАЗ Буханка

Проверка датчика температуры охлаждающей жидкости

Например, на многих моделях ВАЗ токи утечки большие изначально. Дело в том, что система питания на некоторых моделях отечественных автомобилей не до конца продумана, большое количество потребителей не отключаются после того, как водитель вынимает ключ из замка зажигания.

В результате потребители расходуют заряд, даже когда машина стоит закрытой. Конечно, в новых моделях (например, Лада Веста), такую проблему устранили, однако наличие дополнительных устройств и нештатного оборудования все равно может приводить к тому, что подобные решения «высаживают» аккумулятор. Основная причина — если установить те или иные устройства неправильно, высоки риски расхода заряда АКБ даже после отключения устройства. Давайте разбираться.

Прежде всего, причины утечки тока могут быть связаны как со штатным, так и нештатным оборудованием. Другими словами, выйти из строя или работать со сбоями может: генератор, стартер, аудиосистема, штатная сигнализация и т.д. Часто проблемы возникают и с проводкой.

Как правило, проблемы со стартером (например, стартер с подклинивающим подшипником) выражаются не только в том, что стартер плохо крутит. В подобной ситуации данное устройство будет сильно разряжать АКБ при каждом запуске двигателя.

Если поездки короткие, то от генератора восстановить заряд попросту не удастся. Само собой, через несколько запусков двигателя с неисправным стартером аккумулятор будет разряжен.

Однако на практике такие проблемы чаще возникают на старых авто или машинах с большим пробегом, агрегаты и узлы которых достаточно сильно изношены.

Что касается более «свежих» или полностью исправных авто, в этом случае обычно имеют место утечки тока по причине установки стороннего оборудования. Например, АКБ может сильно разряжать сигнализация или охранный комплекс, ЦЗ, магнитолы, усилители, сабвуферы, видеорегистраторы, GPS навигаторы, различные подогревы, подключенные зарядные устройства для всевозможных девайсов и т.п.

При этом важно понимать, что игнорировать проблему нельзя. Глубокий разряд АКБ выведет из строя даже новую батарею! Дело в том, что чаще всего используются кислотные аккумуляторы с электролитом из серной кислоты и дистиллированной воды

Так вот, серная кислота во время разряда в виде солей оседает на пластинах, соли превращаются в кристаллы и не растворяются.

Результат — падение емкости аккумулятора в несколько раз, понижение пускового тока и потеря работоспособности. Получается, нельзя допускать глубокого разряда АКБ, чего невозможно добиться при утечке тока.

Какая утечка тока является нормой

В автомобиле есть большое количество различных потребителей электроэнергии (сама проводка, реле, различные контроллеры и т.д.). Также «минус» АКБ прикручен к кузову (масса). Сам кузов имеет статическую энергию, что также приводит к утечке.

Так или иначе, но утечка тока будет даже на полностью исправно авто. Главное, чтобы она укладывалась в допустимые значения

Обратите внимание, показатели для разных машин будут отличаться (в зависимости от размеров автомобиля, его оснащения и т.д.) Нормой можно считать малую утечку тока от 15 до 75 или даже 80 мА. Обычно, в среднем, утечка составляет около 40 миллиампер

Если же ток утечки в несколько сотен миллиампер или даже в амперах, тогда необходимо проводить диагностику, так как в данном случае такой ток утечки явно говорит о проблемах.

Как обнаружить утечку тока в системе электрооборудования автомобиля при помощи мультиметра

В процессе эксплуатации автомобиля из за естественного износа деталей, загрязнения и окисления контактов в электропроводке, появляется такая «болезнь» как утечка тока. Это становиться заметным, когда автомобиль простоял дня два, три, скажем на выходные, без движения. Или когда вы улетели по делам или на отдых, возвращаетесь на парковку аэропорта. А когда пришла пора заводить автомобиль, оказывается, что аккумулятор «не дышит» и требуется подзарядка. А между тем аккумулятор прекрасно работал до этого случая, ничто не предвещало беды! Эта статья поможет вам самостоятельно найти причину утечки тока, не обращаясь в автосервис, где услуги не дешевые и позволит вам сэкономить ваши деньги и время. Вам потребуется лишь приобрести электрический тестер (мультиметр), который пригодится вам и в дальнейшей работе. Самые продвинутые мультиметры выпускают три компании: FLIR, Megger и Fluke.

Пример использования мультиметра Инструкция по эксплуатации продается вместе с прибором в комплекте. Для работы по определению утечки тока, переключатель устанавливается в положение 10 ампер постоянного тока. Черный провод (минус) остаётся на минусе, а плюсовой (красный провод) устанавливается в гнездо 10 ампер постоянного тока.

Снимаем клемму «минус» с батареи и при помощи специальных крокодильчиков соединяем черный провод (2) с минусовой клеммой аккумуляторной батареи. Красный провод(1) при помощи второго крокодильчика соединяем со снятым минусовым проводом батареи.

Включаем мультиметр и видим, что прибор показывает 210 миллиампер. Это много! В идеале должно бы быть 0,00 миллиампер, но такого не бывает! Это связано с естественным запылением, недостаточно надёжным контактом, с погрешностью прибора и т.д. Вполне приемлемыми считаются показания прибора в пределах 0,03-0,04 миллиампера. В системе электрооборудования имеется блок предохранителей, где каждый предохранитель отвечает за определенную электрическую цепь бортовой сети автомобиля. И сейчас нужно по очереди вытаскивать предохранители и смотреть на показания прибора,чтобы определить какая же цепь «виновата» в утечке тока. Открываем блок предохранителей

И по очереди вытаскиваем предохранители

Мы по очереди вынули три предохранителя, но показания прибора почти не изменились. Продолжаем в том же духе, вынимать остальные.

При выемке четвертого предохранителя показания прибора изменились и стали нормативными. Значит «виновата» электрическая цепь, за которую «отвечает» четвертый предохранитель. Согласно прилагаемой к автомобилю инструкции по эксплуатации, видим, что в эту цепь входят бортовой компьютер, магнитола и лампа освещения салона. Отсоединяем панельку автомагнитолы.

Смотрим на показания мультиметра.

Прибор показывает 0,08 миллиампер. Это значительно лучше, чем было первоначально, но не достаточно! Остаётся разобраться с бортовым компьютером и лампой освещения салона. Это уже другая история. Работу по определению утечки тока мы выполнили. Думаю, что сам принцип нахождения проблемы при помощи мультиметра вам понятен! Спасибо компании Пергам за предоставленный мультиметр.

R93 — Автопортал Краснодарского края: Автообзоры

Твитнуть

Класснуть

Коды, связанные с P0496

Ниже приведено несколько кодов системы EVAP, которые могут или не могут быть найдены одновременно с DTC P0496:

DTC P0440 — Неисправность системы управления испарением
DTC P0441 — Неправильная подача продувочной системы в системе контроля испарений
DTC P0442 — Обнаружена утечка системы контроля выбросов EVAP (небольшая утечка)
DTC P0443 — Цепь клапана продувки системы продувки системы контроля выбросов EVAP
DTC P0444 — Обрыв цепи клапана продувки EVAP
DTC P0445 — Короткое замыкание в цепи клапана продувки EVAP
DTC P0446 — Цепь управления вентиляционной системой системы контроля испарений
DTC P0447 — Обрыв цепи управления вентиляционной системой системы EVAP
DTC P0448 — Короткое замыкание цепи управления вентиляционной системой системы EVAP
DTC P0449 — Вентиляционный клапан системы EVAP / цепь электромагнитного клапана
DTC P0450 — Датчик давления в системе контроля испарений
DTC P0451 — Датчик давления в системе контроля выбросов EVAP
DTC P0452 — Низкий вход датчика давления системы контроля выбросов EVAP
DTC P0453 — Датчик давления в системе контроля выбросов EVAP Высокий вход
DTC P0454 — Датчик давления системы контроля выбросов EVAP с перебоями
DTC P0455 — Обнаружена утечка системы контроля выбросов EVAP (большая утечка)
DTC P0456 — Обнаружена утечка системы контроля выбросов EVAP (небольшая утечка)
DTC P0457 — Обнаружена утечка системы контроля выбросов EVAP (крышка топливного бака)
DTC P0497 — Выброс низкочастотного потока EVAP
DTC P0498 — Низкий уровень цепи управления выпускным клапаном системы EVAP
DTC P0499 — Цепь управления выпускным клапаном EVAP, высокая

Другие коды системы не-EVAP могут включать:

DTC P0170 Топливная накладка (ряд 1)
DTC P0171 Система слишком Lean (Банк 1)
DTC P0172 Система слишком богата (Банк 1)
DTC P0173 Неисправность топливной накладки (блок 2)
DTC P0174 Система слишком сухая (Банк 2)
DTC P0175 Система слишком богата (Банк 2)
Гран При 2004 года P0496Гран При 2004 года с P0496 с 3,8 л просто нужно знать, что это за код и есть ли возможная блок-схема. Спасибо…
08 Chevy Avalanche проверяет свет двигателя с уменьшенным расходом газаБолее подробная информация … DTC P1174 или P1175 Инструкции по диагностике — Выполните проверку системы диагностики — Автомобиль перед использованием этой процедуры диагностики. — Обзор стратегии на основе диагностики для обзора диагностического подхода. — Инструкции по диагностической процедуре обеспечивают …
0496какой автомобиль- год. Марка, модель, анг, транс, цвет? Это P0496? этот альфа-символ необходим при обсуждении кодов. , Что такое — значение очистки, evap VP? Очистка включена или выключена — возможно, зная транспортное средство поможет объяснить -…

Ток утечки. Поиск причины.

Как только Вы подсоединили мультиметр в разрыв проводки авто, попробуйте поставить автомобиль на сигнализацию и эмитировать стоянку. То есть подождите пока автомобиль уйдет в спящий режим и дождитесь минимальных значений на приборе. Вы получите реальные значения тока, который Ваш автомобиль потребляет на стоянке. Следует отметить, что если автомобиль на сигнализации в спящем режиме значительно добавил ток утечки, то в севшем АКБ виновата сигнализация. Здесь уже потребуется детально разбираться какой именно из узлов сигнализации «кушает» ток, чаще всего это бывают сервопривода закрытия двери (они «любят» недозакрывать автомобиль и потребляют ток в таком положении).

Сервопривод закрытия двери

Первым делом необходимо обесточить нештатные потребители. Попробуйте отсоединить те потребители, которые не предусматривает завод изготовитель автомобиля: магнитола, сабвуфер, сигнализация, навигаторы, видеорегистраторы, вентиляторы и т.д. После этого повторите процедуру замера тока утечки, если паразитное потребление по прежнему присутствует, то проверяем дальше.

Следующий этап проверки: по очереди вытаскиваем предохранители и проверяем ток утечки на всех узлах автомобиля по отдельности. Для этой процедуры понабиться помощник, пусть он наблюдает за показаниями мультиметра, а Вы в свою очередь поочерёдно вытаскивайте предохранители. Как только показания амперметра покажут меньшие цифры, следует посмотреть, за что отвечает снятый предохранитель и какие потребители на нем висят. Иногда это бывает лампочка в багажнике, которая горит постоянно из-за залипшего концевика или блок комфорта, который неудачно расположен и «кушает» ток потому что намок. Чаще всего причина банальная, но что бы её найти потребуется немного больше времени чем её решение. В этом деле самое главное идти до конца.

После того как Вы переберёте все предохранители у Вас будет полная картина потребителей тока в Вашем автомобиле. Желательно все показания мультиметра записывать, что бы можно было потом детально разобраться. Вам останется только устранить причину неисправности.

Если нет помощника то можно данную процедуру провести одному. Для этого в разъём каждого снятого предохранителя следует подключать мультиметр.

Почему падает напряжение?

Чтобы знать, как увеличить напряжение в электроцепи авто, необходимо разобраться в причинах:

Неисправность аккумулятора — как показывает практика, это одна из распространенных причин. Чтобы аккумулятор после стоянки смог восполнить свой заряд, на машине необходимо проехать около 20 минут. Но если батарея разряжается по определенным причинам (к примеру, из-за сульфатации пластин или из-за нехватки электролита), то такой метод восполнения заряда не поможет. Необходимо точно выявить причину, по которой батарея не держит заряд и ликвидировать ее — восполнить уровень электролита, а иногда просто зарядить ее. Если поняли, что АКБ уже восстановить нельзя, то лучше заменить.
Генератор. Некорректная работа генератора может привести к неполадкам в работе бортовой сети. Перед тем, как напряжение в проводке повысить, нужно выявить причину неправильной работы генераторного узла.
Утечка тока. Иногда бывает такое, что обрыв в электроцепи приводит к утечке тока. Для ликвидации проблемы необходимо выявить точное место утечки и устранить обрыв.
Использование оборудования, которое не подходит. Если номинал используемых электроприборов не соответствует тому, который установил производитель, это приведет к падению напряжения. Если используете мощные лампы освещения либо множество различных гаджетов, на применение которых аккумулятор не рассчитан, это станет причиной падения напряжения. АКБ будет выдавать необходимый для нормальной работы ламп света или электронных устройств заряд, при этом он не будет успевать восполняться.

Диагностика и норма тока утечки АКБ

В автомобиле присутствуют устройства, потребляющие ток регулярно. К ним относятся:

Часы:
Память ЭБУ;
Иммобилайзер;
Сигнализация.

Их функционирование подразумевает постоянное питание. Энергозависимая память после перезагрузки снова начинает работать, запоминая текущие установочные функции. Охрана автомобиля осуществляется с момента постановки на стоянку. Все эти приборы нуждаются в токе, что говорит о возможности потребления небольшого объема энергии в регулярном режиме.

Так как ток уходит на работу многих энергозависимых устройств, то следует указать, что существует норма утечки. Она является постоянной величиной, которая высчитывается путем суммирования объема потребления каждого устройства. Если в автомобиле постоянными потребителями выступаю часы, сигнализация, аудиосистема, то сумма их токопотребления составит 1мА+20мА+3мА соответственно. При складывании величин тока для всех устройств, работающих постоянно, получается общая сумма в пределах 50–80 мА.

Чтобы определить норму утечки тока в собственном автомобиле, следует провести диагностику. Она осуществляется путем замеров токопотребления. При выявлении величины потребления больше нормы, появляется необходимость поиска и устранения неполадки в работе электрооборудования или бортовой сети.

Пара советов от бывалых автолюбителей

Совет 1.

Необязательно производить замеры утечки по «минусовому» выводу, протестировать бортовую сеть можно и по «плюсовому».

Алгоритм действий примерно тот же – отсоединяется клеммник от «плюсовой» клеммы АКБ.

К ним подсоединяются щупы и производится замер

Но если при замере на «минусовой» вывод полярность подключения прибора неважна, то при проверке по «плюсу» важно правильно подсоединить прибор – «минусовой» щуп прибора подсоединяется только в клеммнику с проводом, а «плюсовой» щуп – к клемме АКБ

Здесь важно не перепутать полярность, иначе можно испортить прибор. Совет 2

Совет 2.

Перед проведением замеров лучше окна в авто открыть, да и не стоит ключи оставлять в зажигании.

Дело в том, что при отключении клеммника от АКБ возможно срабатывание центрального замка, в результате чего авто закроется.

Открытые окна и ключи в кармане позволят избежать такой неприятности, как закрытый автомобиль с ключами внутри.

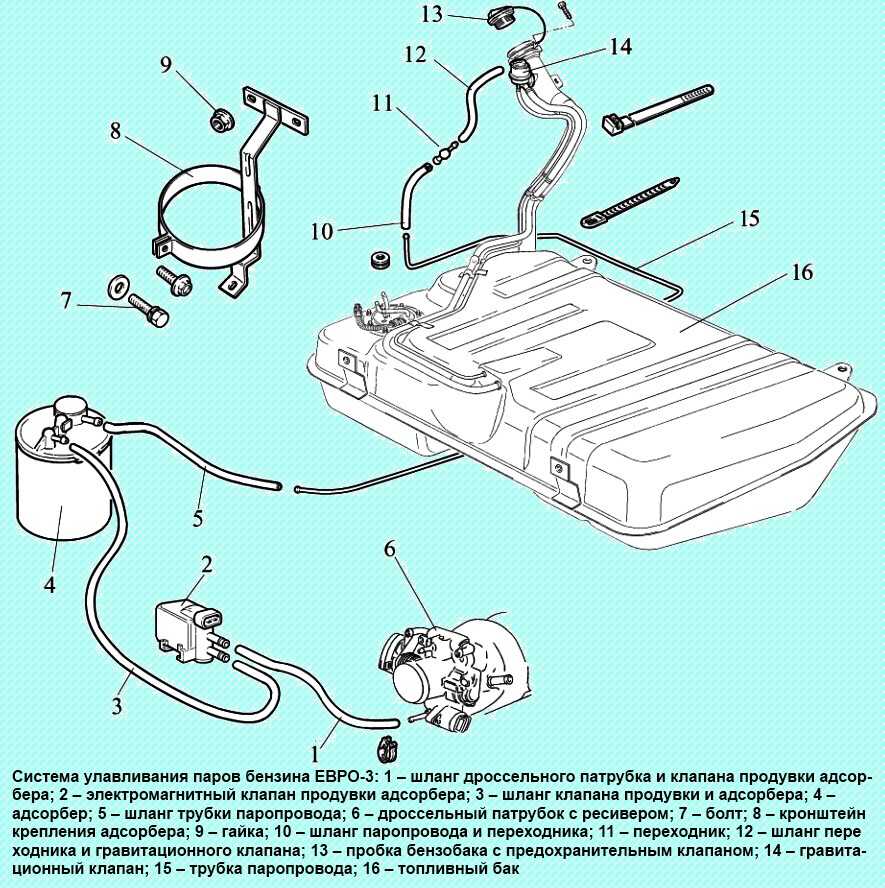

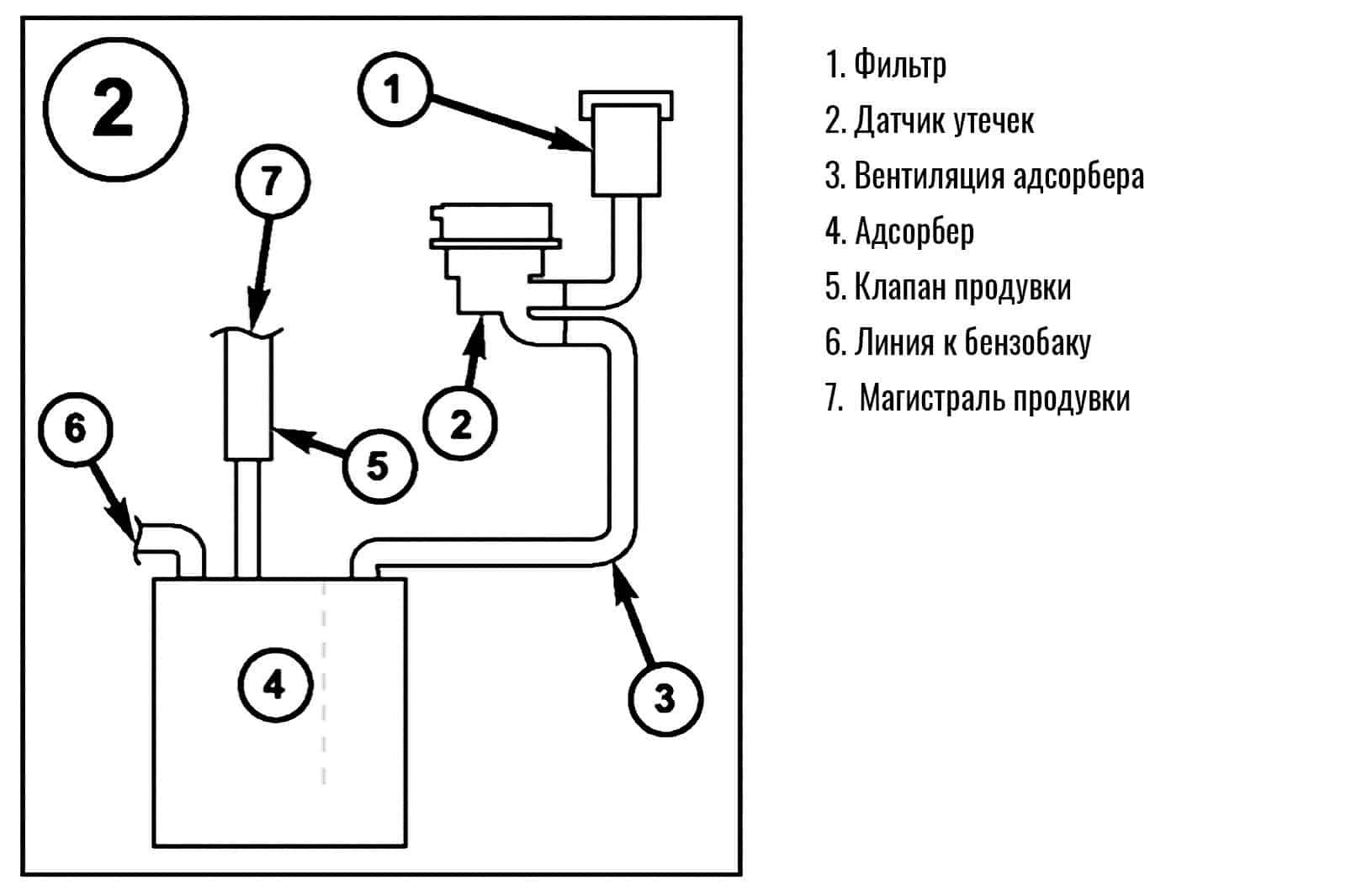

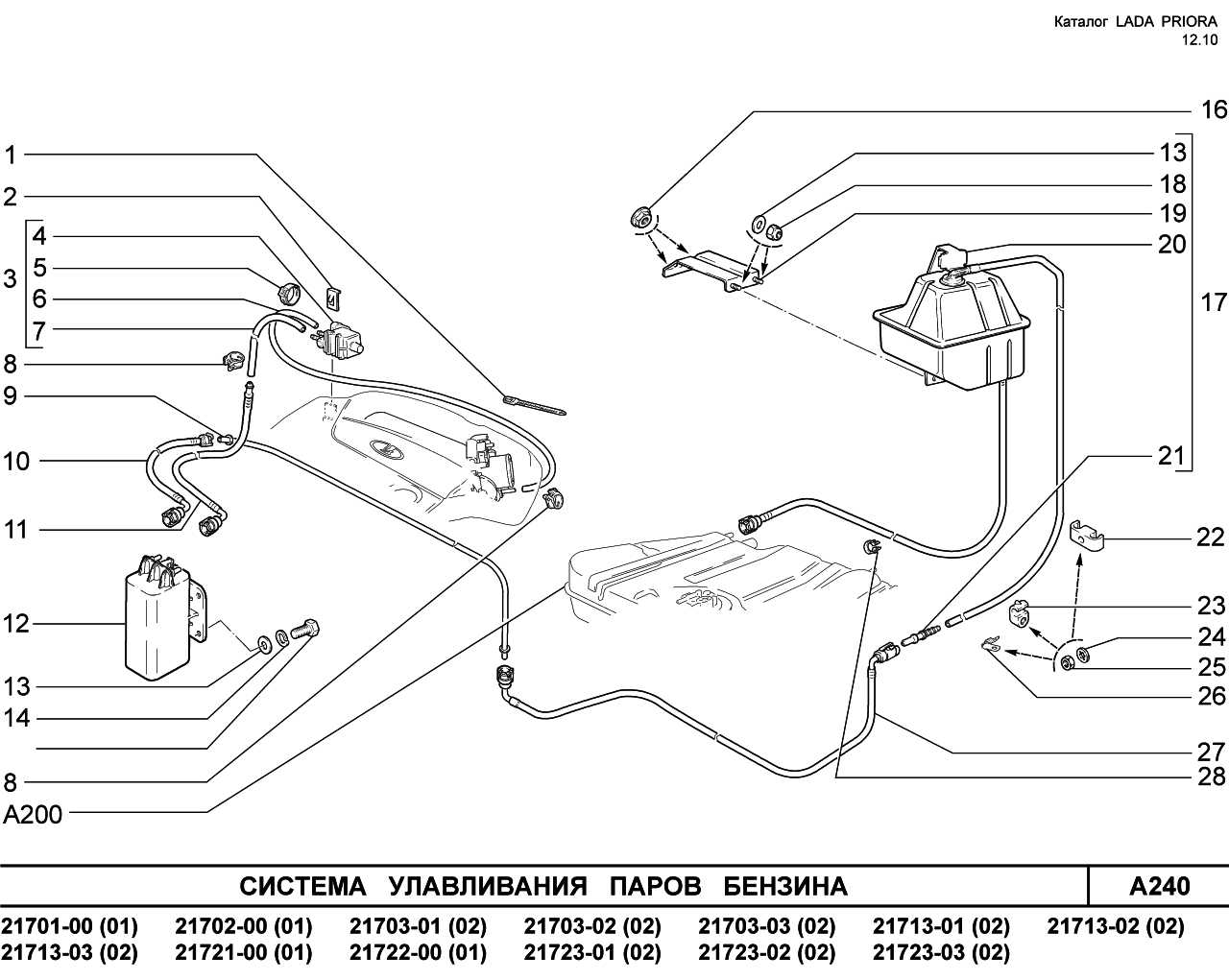

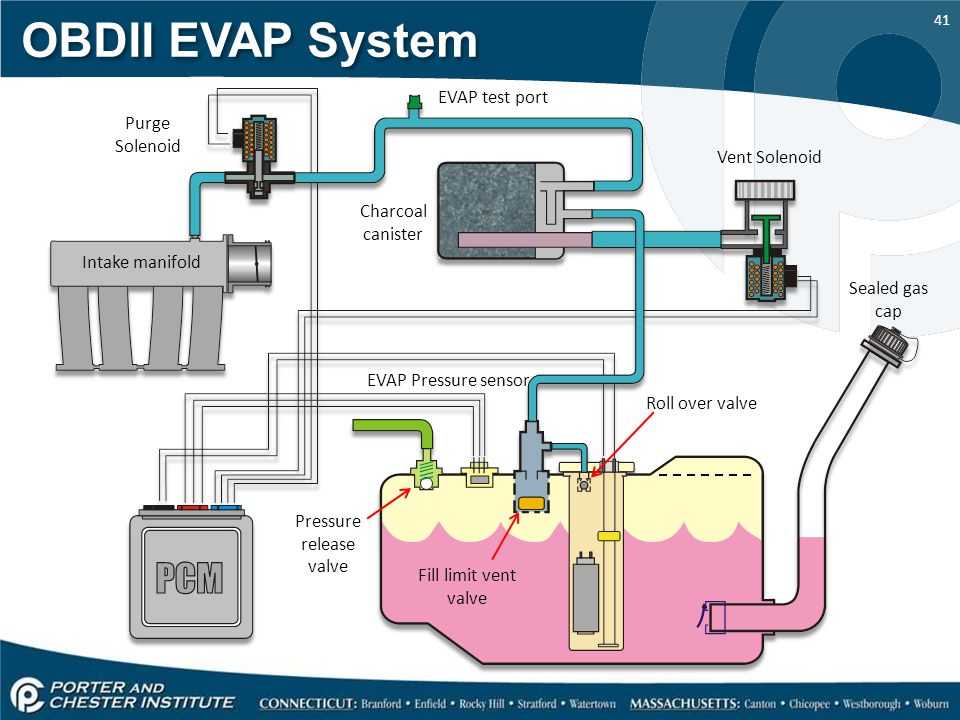

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

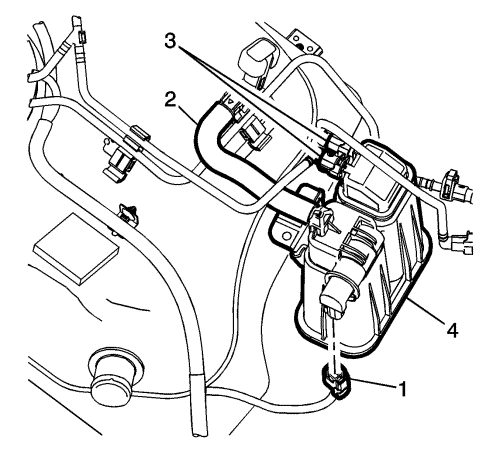

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.
