Принцип работы муфты haldex последних поколений фото и видео

Когда может потребоваться ремонт или замена муфты Халдекс

Если не следить за состоянием автомобиля, может потребоваться не только ремонт, но и замена муфты Халдекс. Если выявить неполадку на ранних стадиях, возможно, что все обойдется заменой трансмиссионной жидкости и фильтров. Иногда проблема возникает в подшипнике, его следует заменить.

Если вы заметили, что на снегу или в грязи передние колеса стали пробуксовывать, значит, задний мост подключается с опозданием. Это признак, что требуется ремонт муфты Халдекс. Возможно, снизился уровень жидкости, или насос не функционирует на полную мощность из-за забившихся фильтров. Производитель рекомендует менять масло через каждые 60 тысяч километров пробега, для агрегатов пятого поколения показатель уменьшен в два раза. То есть на новых узлах Haldex трансмиссионную жидкость надо менять уже после 30 тысяч километров пробега.

Также появившиеся пробуксовки передних колес могут сигнализировать об износе фрикционных дисков. Причиной обычно является несвоевременная замена трансмиссионной жидкости. Если срочно не заменить масло в муфте Халдекс, продукты износа дисков попадут в насос, и он выйдет из строя.

Присадка в редуктор внедорожников. Супротек ‘Off Road Редуктор’
Для редукторов, раздаточных коробок внедорожников и автомобилей, работающих с повышенными нагрузками. Восстанавливает зубчатые зацепления, что снижает гул и вибрации, облегчает работу агрегата.
подробнееотзывы

Если муфта начала издавать посторонние звуки: что-то гремит и постукивает, значит, проблема в подшипниках. Эти детали не ремонтируются. В этом случае ремонт муфты Халдекс 4 или другого поколения заключается в полной замене неисправного или износившегося подшипника.

Изменения в ходовой части

Применение полного привода потребовало использование новой задней оси и новой подвески задней оси.

Изменения в системе подачи топлива Топливный бак полноприводных автомобилей вследствие наличия более узкого свободного пространства для его размещения имеет другие формы по сравнению с топливным баком переднеприводного автомобиля.

Наличие туннеля в баке обеспечивает необходимое пространство для размещения карданного вала. Поэтому топливный бак как бы состоит из двух частей.

Электорный насос имеет привод от двухступенчатого топливного насоса через сливную магистраль и подает топливо из левой половины бака в подпорный корпус топливного насоса. Датчики запаса топлива G и G169 подключены последовательно. R1 + R2 = Rсуммарн. Показание передается на многофункциональный указатель в приборном щитке.

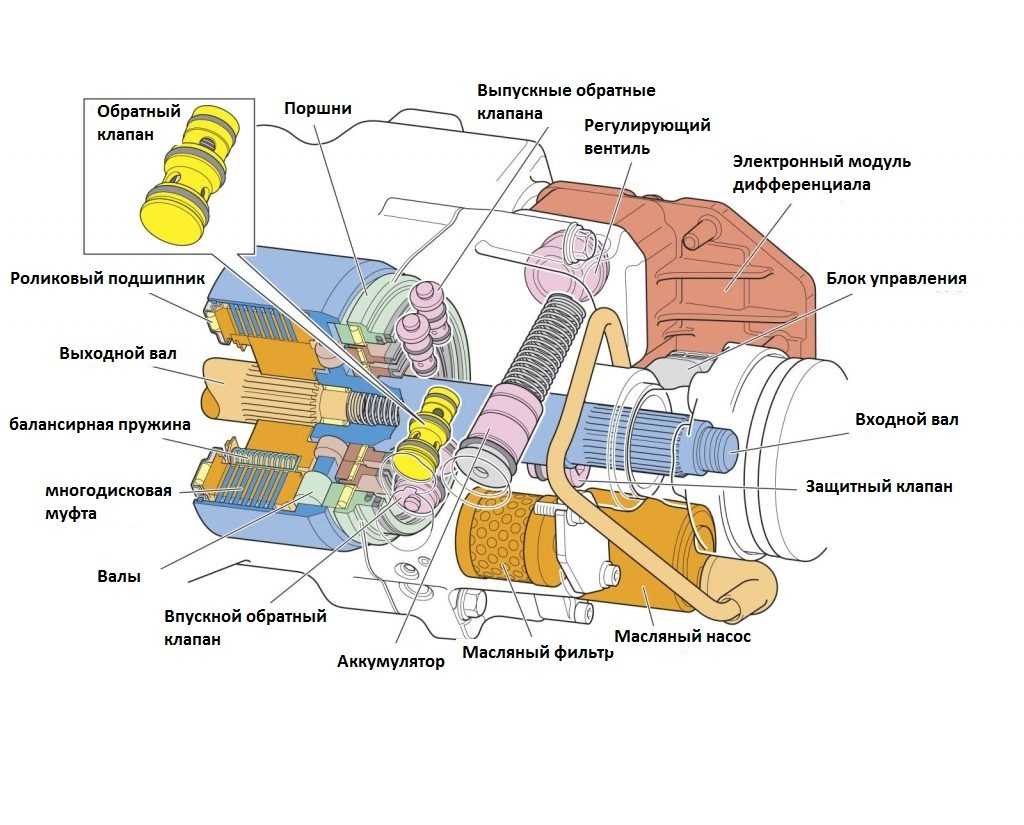

Многодисковая муфта «Haldex» состоит из элементов, которые могут быть объединены в три основные группы (части).

Механическая часть
Гидравлическая часть
Электрическая часть

Механическая часть состоит из следующих основных возвратно-поступательных и вращающихся деталей. К ним относятся:

входной вал;
наружные и внутренние диски;
ступица;
роликовые опоры с кольцевыми поршнями;
выходной вал.

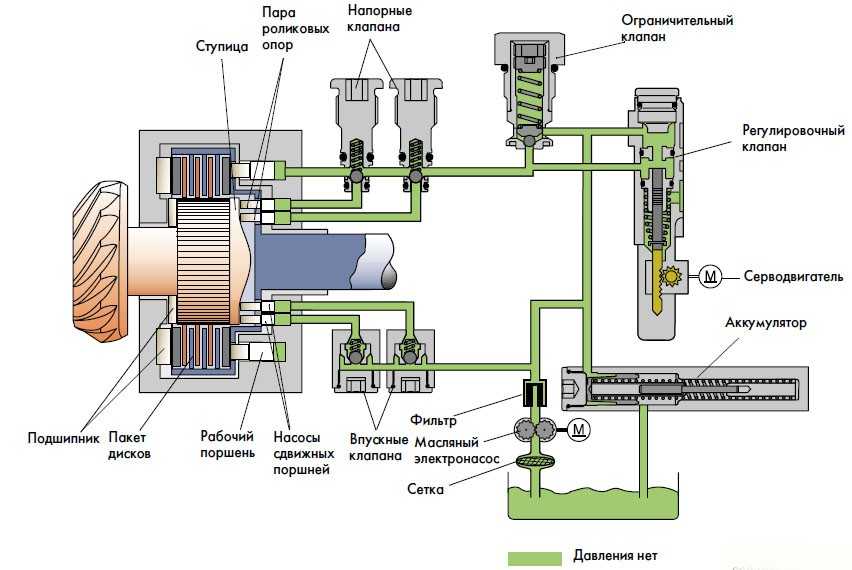

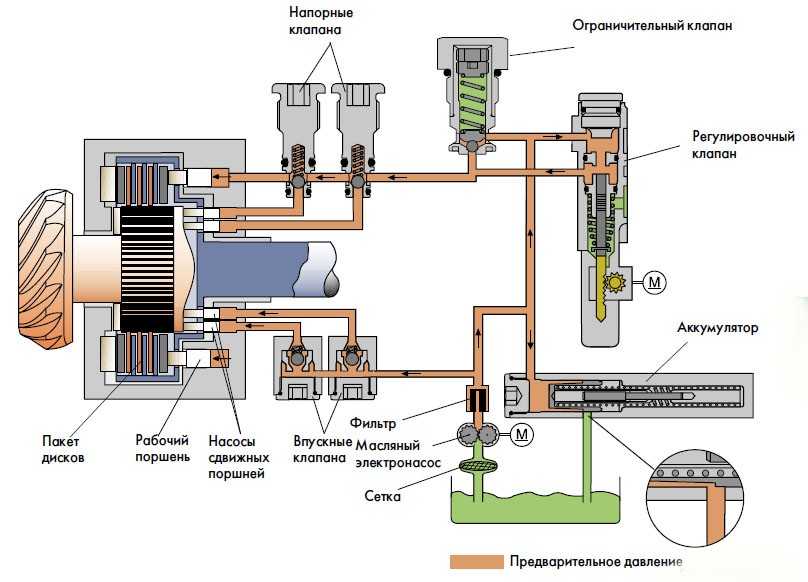

Гидравлическая часть состоит из следующих основных устройств:

напорные клапана;
аккумулятор;
масляный фильтр;
кольцевые поршни;
регулировочный клапан.

Электрическая часть состоит из следующих основных устройств:

топливный электронасос;
серводвигатель для регулировочного клапана;
датчик температуры;
блок управления.

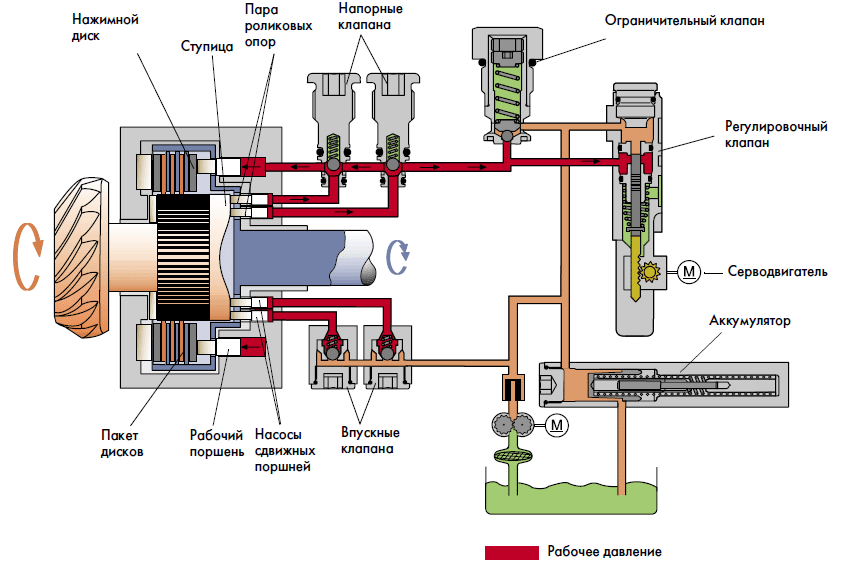

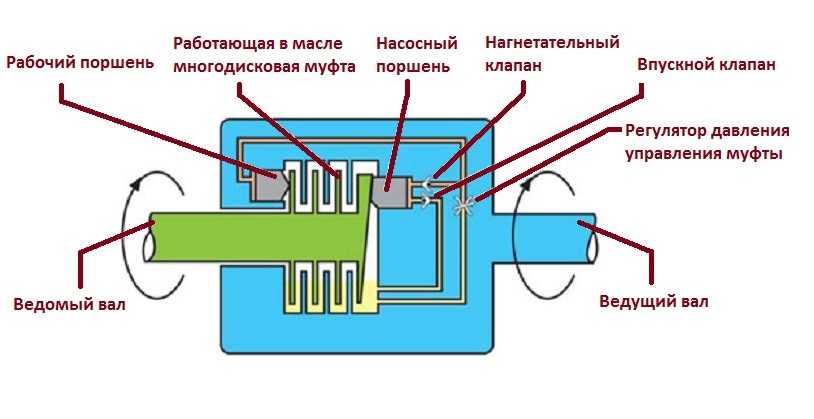

Применение кольцевых сдвижного и рабочего поршня. Выходной вал (на рисунке красного цвета) представляет собой от ступицы до ведущей шестерни единое целое. Внутренние диски связаны с выходным валом через шлицы.

Входной вал муфты (на рисунке синего цвета) связан с карданным валом. При вращении входного вала приходят в движение роликовые опоры для сдвижных поршней и для рабочего поршня, а также наружные диски.

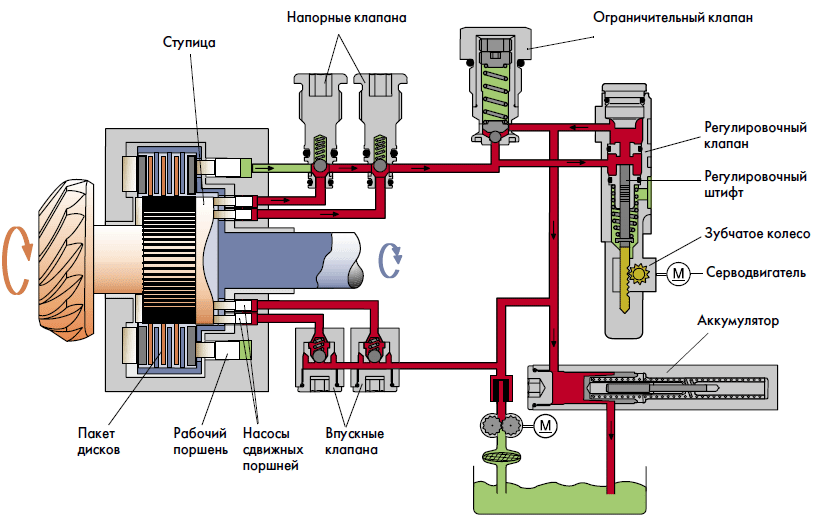

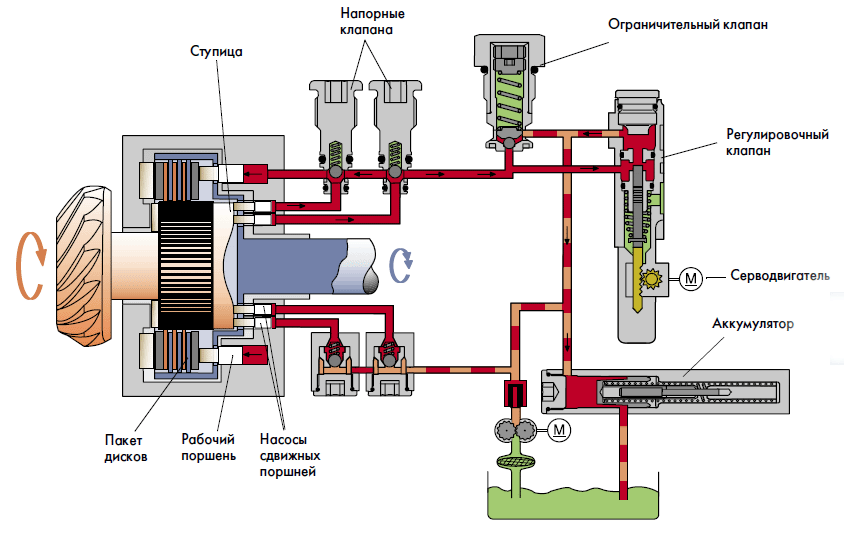

В момент ускорения ведущий вал проворачивается вместе с роликовой опорой сдвижного поршня вокруг еще неподвижной ступицы выходного вала. При этом роликовая опора сдвижного поршня проходит по волнистой поверхности торца ступицы. Возникающие при этом перемещения роликовой опоры вверх-вниз передаются сдвижному поршню. Вследствие этого поршень сдвигается и создает давление масла. Это давление передается через масляный канал на рабочий поршень. Рабочий поршень под давлением масла сдвигается влево по направлению к роликовой опоре и нажимному диску всего пакета дисков. Пакет дисков сжимается. Таким образом возникает связь между входным и выходным валом, тем самым достигается привод всех колес автомобиля.

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

Проверка неисправности

Чтобы проверить муфту, стоит машину поднять при помощи подъёмника и изъять карданный вал. После этого следует выкрутить из заднего моста болты и муфту извлечь. Её последующая разборка производится на горизонтальной ровной чистой поверхности.

Для начала необходимо открутить гайку на хвостовике и извлечь фланец. Проверить утечки. В том случае, если таковые присутствуют, то рекомендовано приобрести новую муфту.

После стоит из муфты извлечь вал. Для этого удаляется стопорное кольцо с задней крышки и сама крышка. Проверяется фрикционный пакет. В случае его неисправности приобретается новая муфта. Если же он исправный, то следует произвести обработку очистителем.

Муфта Haldex все поколения и принцип работы

В последнее время активно развиваются технологии полного привода, разрабатываются все новые и новые системы, использующие большое количество параметров, анализирующих обстановку и помогающие водителю в управлении автомобилем. Одним из таких решений является муфта Халдекс или муфта полного привода.

Данную муфту нельзя назвать передовым решением, муфта насчитывает уже 5 поколений, начиная с 1998 года, каждое из которых имеет свои нововведения. В данном материале рассмотрим все поколения муфты, принцип работы, их устройство, преимущества и недостатки.

Муфта Haldex 1 поколения

Впервые первое поколение было установлено на автомобиль в 1998 году.

Принцип работы муфты Халдекс 1 поколения заключается в определении разницы скорости вращения валов передней и задней осей.

Таким образом, в момент пробуксовки передней оси, которая является ведущей, происходит подключение задней оси.

Данное устройство вызывало дискомфорт у большого количества владельцев автомобилей, оснащенных муфтой халдекс. Что же вызвало негатив? Дело в том, что когда, например, в момент поворота и прибавления газа передние колеса начинают пробуксовывать, происходит подключение задней оси. Не для кого не секрет, что полноприводный и переднеприводный автомобили ведут себя совершенно по-разному, что и создавало дискомфорт в управлении. При подключении полного привода ухудшается управляемость, меняется тяга.

Муфта имеет 3 основные компонента:

гидравлический насос;
электрический насос;
электромагнитный клапан.

Рассмотрим подробнее каждый компонент по отдельности.

Гидравлический насос выполняет основную функцию, а именно блокировку муфты. Давление масла действует на исполнительный цилинд, который в свою очередь прижимает диски сцепления, блокируя муфту.

Электрический насос помогает сократить время блокировки муфты гидравлическим насосом. Происходит это за счет того, что электрический насос заранее поджимает диски сцепления, убирая тем самым зазоры, уменьшая время до полной блокировки.

Электромагнитный клапан отвечает за снижение давления в гидросистеме, а также за разъединение дисков сцепления.

Трансмисионное масло для муфты полного привода Haldex

Для замены фильтра и масла в муфте Haldex-4 потребуется: масло трансмиссионное муфты полного привода Haldex (заправочный объем: 720 мл):

Масло применяется для муфт Haldex I, II, III, IV, V поколения

Масло для муфт Haldex выпускается двумя заводами:

для Volvo артикулы 31325136, 31367940, 31367941, 1161641, 30759648 (Statoil SL 01301)
для Land Rover Statoil SL12-301 (LR054941)
для VAG Grup (Германия) G055175A2, G055175A1, SWAG 30 10 1172, Febi 101171(Burmah HALBOT 309F)
для Opel 19 40 057
для Vauxhall 93165387

Рекомендация по применению масла трансмиссионного для муфты полного привода Haldex: VW TL 52175-X

Эти масла идентичны, можно применять для муфт Haldex любое из них.

Масло трансмиссионное муфты ведущего заднего моста «Haldex» — Volkswagen G 055175A2 (объем — 1л.)

Рекомендация по применению: VW TL 52175-X

Муфты Haldex были разработаны шведским автомобильным поставщиком Haldex.

С 2017 года продукция выпускается и продается под названием BorgWarner.

Масло Borg Warner подходит для муфт Haldex II — V поколения

Оригинальное масло BorgWarner для муфты Haldex в упаковке 0,85 л.:

Или можно использовать масло трансмиссионное муфты ведущего заднего моста «Haldex» — Volkswagen G 060175A2 (объем — 0,850 л.)

Данная расфасовка будет стоить дороже литровой расфасовки G 055175A2

Под брендом Volkswagen можно приобретать масло Haldex следующих артикулов:

G 055 175 A2, объем 1.0 л
G 060 175 A2, объем 0.850 л
G 052 175 A1, объем 0.275 л

Рекомендация по применению: VW TL 52175-Y

Genuine Volvo AOC (Active On-Demand Coupling) Haldex Gear Oil

Масло трансмиссионное муфты полного привода ведущего заднего моста «Haldex» — Volvo с тарый номер 31325136

Масло Volvo номер 31325136 снято с производства, вместо него рекомендуется использовать масло Volvo с новым номером 31367940.

Так же имеется трансмиссионное масло для муфты полного привода ведущего заднего моста «Haldex» под номером Volvo 31367940.

Кроме того, Volvo предлагает другой артикул масла Haldex OEM Part Number: 31367941 (в замен устаревших артикулов 31367940, 31325136, 1161641).

Таким образом, под брендом Volvo можно приобретать масло Haldex следующих артикулов:

31367941
31367940
31325136
1161641
30759648 в таре по 0,3 л.

Поколения муфты Haldex

На текущий момент существует пять поколений муфты Haldex. Отметим особенности каждого поколения:

Первое поколение (с 1998 года). Основа муфты – механизм, определяющий разницу вращения валов, которые идут к переднему и заднему мосту машины. Блокируется механизм во время пробуксовки ведущей оси.
Второе поколение (с 2002 года). Принцип работы не поменялся. Произошли только технические усовершенствования: интеграция в один блок с задним дифференциалом, электрогидравлический клапан заменил электромагнитный (система заработала быстрее), обновлен электрический насос, установлен необслуживаемый масляный фильтр, увеличен рабочий объем масла.
Третье поколение (с 2004 года). Главное изменение в конструкции – установлен более производительный электрический насос и обратный клапан. Появилась возможность предварительной блокировки устройства электроникой. За 150 миллисекунд осуществляется полная блокировка механизма.
Четвертое поколение (с 2007 года). Принцип действия не поменялся. Конструктивные изменения: давление в гидросистеме механизма теперь формирует мощный электронасос, управление муфтой осуществляется только электроникой, устройство четвертого поколения может устанавливаться только на автомобили с системой ESP. Главное отличие – разная скорость на переднем и заднем мостах перестала быть условием для включения муфты.
Пятое поколение (с 2012 года). Принцип работы не изменился. Особенности конструкции муфты Haldex последнего поколения: насос работает постоянно, фрикционы с электрическим/гидравлическим управлением, механизм можно заменить отдельно. Основное отличие – более высокое качество элементов.

Преимущества и недостатки

Сначала о плюсах вискомуфты:

простейшая конструкция;
прочный корпус, выдерживающий давление до 20 атмосфер;
доступная стоимость из-за простоты конструкции;
не требует обслуживания, обычно эксплуатируется без поломок в течение всего срока службы автомобиля.

Основные недостатки вискомуфты:

невозможность ремонта (если вязкостная муфта сломалась, ее меняют на новую);
опасность перегрева при длительной работе;
отсутствует возможность ручной блокировки;
неполное автоматическое блокирование;
срабатывание с запозданием;
несовместимость с антиблокировочной системой тормозов (ABS);
отсутствие контроля за полным приводом;
крупные муфты сильно уменьшают клиренс.

Все про муфту Haldex

Второе поколение муфты Haldex c 2001 года: Второе поколение муфты Халдекс по принципу работы ничем не отличается от первого поколения. Инженерами были сделаны только конструктивные и компоновочные улучшения.

Муфта стала срабатывать значительней быстрее — при угловой разнице между осями уже в 10 градусов, достигая полной блокировки при 20 градусах.

Изменения относительно муфты Haldex первой генерации:

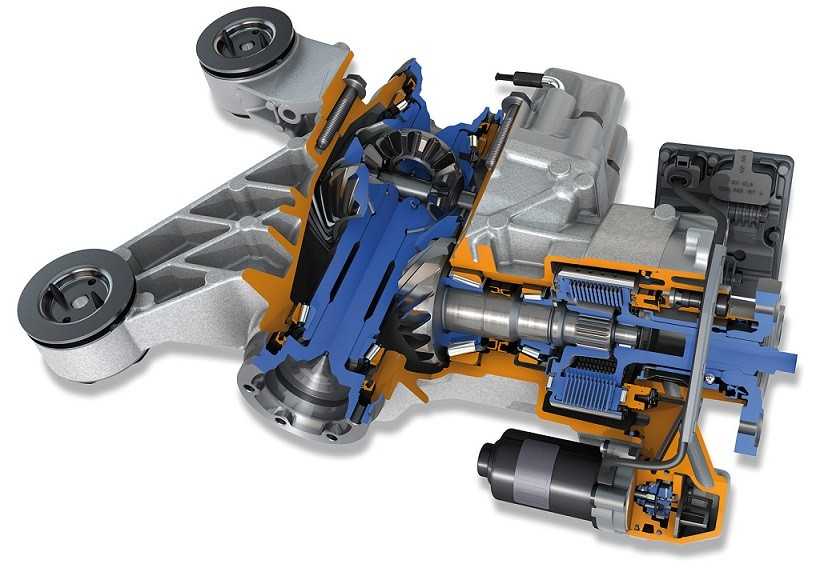

Муфту Халдекс внедрили в один блок с задним дифференциалом, при этом гидравлический модуль стал отдельным компонентом с возможностью его легкой замены.

Электромагнитный клапан был заменен на электрогидравлический, что значительно повысило скорость работы системы.

Выросла производительность электронасоса подпитки.

Рабочий объем масла был увеличен для продления межсервисного интервала.

Четвертое поколение муфты Haldex с 2007 года: Четвертая генерация муфты Халдекс была впервые опробована на автомобиле Сааб 9-3 Турбо-икс в 2007 году, но под торговой маркой XWD.

Принципиальным отличием четвертого поколения муфьы от предыдущих был отказ от включения в конструкцию агрегата механического насоса и переход на электрогидравлическую схему работы, что привело к заметному упрощению конструкции. Блокировка муфты стала независимой от угловой разницы вращения передней и задней осей, что позволяет на постоянной основе перекидывать назад значительный момент (примерно 10%). А из-за увеличенного примерно до 30 атмосфер давлению в гидроаккумуляторе — уменьшилось время, которое необходимое для полной блокировки муфты.

По средствам CAN-шины блок управления муфтой получает всю необходимую информацию от датчиков автомбиля: поперечного ускорения, продольного ускорения, оборотов ДВС, положения педали газа, частоты вращения колес, выключателя стоп-сигнала и угла поворота руля. Основным является датчик педали газа. При нажатии на газ муфта Халдекс превентивно блокируется, не дожидаясь момента пробуксовки колес, что прекрасно заметно при прохождении поворотов под тягой

Важной особенностью четвертого поколения Haldex является требование наличия на машине системы ESP, т.к. Haldex использует и её данные в своей работе

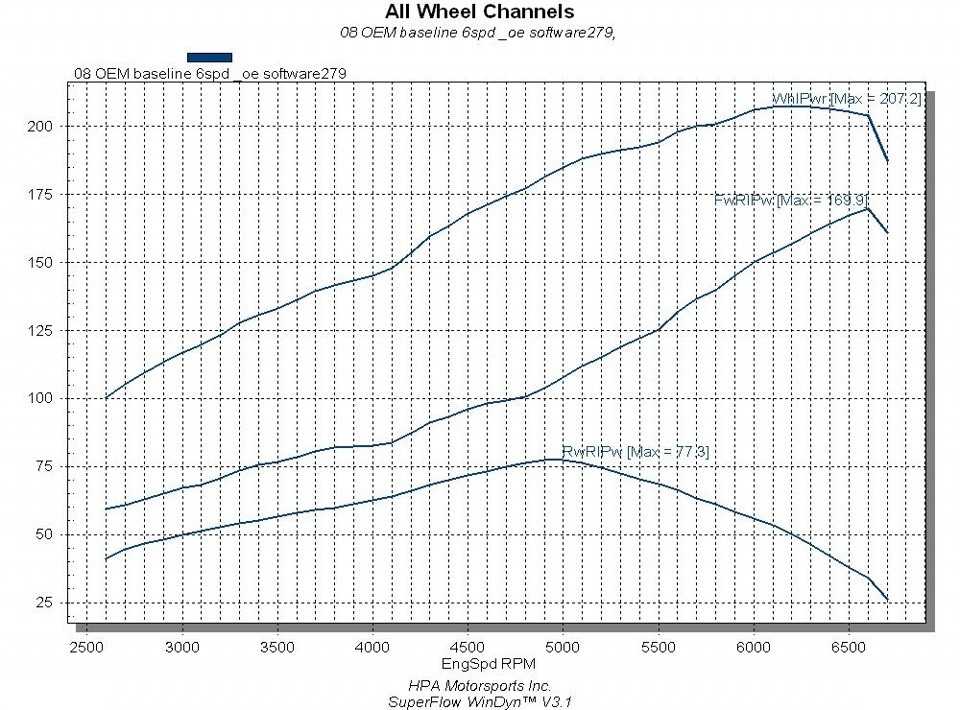

Для понимания и наглядности чуть ниже представлен график распределения общей мощности (WhlPwr) по передней (FwRIPw) и задней (RwRIPw) осям автомобиля Ауди ТТ на стоковом контроллере Haldex. На графике прекрасно видно быстрое убывание мощности на задней оси после 5000 об/мин, когда электроника распускает муфту и переводит момент на переднюю ось.

Из-за полного отказа от гидравлического насоса — конструкция муфты Халдекс четвертого поколения сильно упростилась. Количество дисков в пакете фрикционов зависит от передаваемого крутящего момента — соответственно на различных моделях автомобилей это количество отличается друг от друга. Например, для полноприводной Skoda Octavia предельный крутящий момент равняется 2000 Нм, а для Volkswagen Tiguan — это значение уже 2400 Нм.

Начиная с четвертого поколения, в муфте Haldex используется новое масло (арт. G055175A2) в таре объемом 1 литр, ранее использовалось масло с арт. G052175A1. Необходимо понимать, что данное масло только для муфты Халдекс и оно не имеет никакого отношения к редуктору заднего моста.

Заявленный интервал смены масла и фильтра равен 60 тыс. км, Производитель по регламенту замену фильтра не предусматривает. Но как показывает практика — это необходимо. В противном случае можно столкнуться со следующими проблемами:

— включения привода с сопровождением удара;

— запаздывание подключения задней оси колёс;

— толчки и удары при торможении;

— полное отключение системы полного привода;

— выход из строя насоса, датчика давления или соленоида муфты Халдекс.

Пятое поколение муфты Haldex с 2012 года: Пятая генерация муфты Халдекс является разработкой фирмы «Borg Warner». Принцип действия остался прежним, однако были сделаны множественные конструктивные модернизации. Главным из них является новое электро-гидравлическое сцепление с центробежным перепускным клапаном, которое устраняет необходимость в гидроаккумуляторе, клапане управления сжатием и фильтре. Муфта пятого поколения способна передавать момент до 3600 Нм.

Применение вискомуфты

Вязкостная муфта, в основном, устанавливается на автомобили с повышенной проходимостью в качестве автоматической блокировки межосевого дифференциала (например, на автомобилях Jeep Grand Cherokee и Range Rover HSE ). Однако вискомуфта также может использоваться вместе с шестеренчатым свободным дифференциалом, выступая в роли вспомогательного механизма автоматической блокировки. Отметим, что муфта с дилатантной жидкостью – это самый простой и дешевый способ связать обе оси автомобиля. Эффективности и точности этого механизма в большинстве случаев достаточно для предупреждения проскальзывания передних колес машины относительно задних на обычном дорожном покрытии. Однако сейчас автопроизводители все больше отказываются от установки вискомуфт из-за их несовместимости с системой ABS.

А вдруг зря облегчили муфту

Практически во всех деталях к автомобилю прослеживается тенденция к меньшему весу и размеру, но это не всегда оправдано, так как зачастую это проходит в ущерб надежности и качеству. Так и муфта Халдекс последнего пятого поколения легче четвертого на 1.7кг. Это произошло в первую очередь за счет отказа от масляного фильтра, который все еще присутствует в четвертой версии. Очень рискованное решение, так как в течение эксплуатации масло стареет, и в нем накапливаются продукты отработки, и поэтому рекомендуют менять масло муфты раз в три года, за которые автомобиль может накатать более 100 000 километров, что, без смены фильтра и масла, может вызвать поломку недешевой в ремонте муфты. Хочется верить, что все детали муфты покрыты долговечным специальным составом с очень длительным периодом эксплуатации и исключающим изнашивание компонентов пятой муфты Халдекса, иначе автомобилисты, использующие данную систему, могут столкнуться с большими неприятностями в результате ее поломки.

Впервые муфты «Халдекс» в серийном варианте начали устанавливать на автомобили в 1998 году. В первую очередь это были автомобили Audi с полным приводом и Volkswagen с поперечно расположенным двигателем. Так сказать «прототипом» муфты Халдекс была вискомуфта, но она уступила свои позиции, так как недостаточно быстро и точно перебрасывала тягу на заднюю ось.

Вискомуфта (вязкостная муфта) — специальное механическое устройство, функцией которого является передача вращающего момента с помощью особой вязкой жидкости с дилатантными свойствами, благодаря которым жидкость увеличивает свою вязкость при возрастании скорости вращения ведущего или ведомого валов. Состоит из герметичного корпуса, в котором находятся близкорасположенные круглые пластины.

С каждым новым поколением муфты Халдекс последняя становится, как показывает практика, все надежнее, удобнее, технологичнее, быстрее. Система муфты также становится «умнее» по электронике, меньше и легче. Сейчас эту муфту можно найти в автомобилях Skoda, Cadillac, Buggatti, Audi, Opel, Ford, Volkswagen, LandRover и Volvo.

Haldex пятого поколения — журнал За рулем

01

По телу пробегает холодок — а вдруг не сработает? «Шкода-Йети» резко кивает, в ветровом стекле горизонт взлетает вверх, я вижу только землю и… Тр-тр-тр! Короткими автоматными очередями заговорили тормозные механизмы — сработал ассистент спуска с холма. И «Йети» потихоньку съезжает вниз.

Автомобильная электроника совершенствуется: быстрее реагирует, точнее работает. Не осталась в стороне и знаменитая многодисковая муфта «Халдекс», которая являет собой хитроумную смесь механики, гидравлики и электроники. На многие новые машины ставится муфта пятого поколения — самая совершенная. В том числе и на новые «шкоды».

ЗАДАЧИ И ОБЯЗАННОСТИ

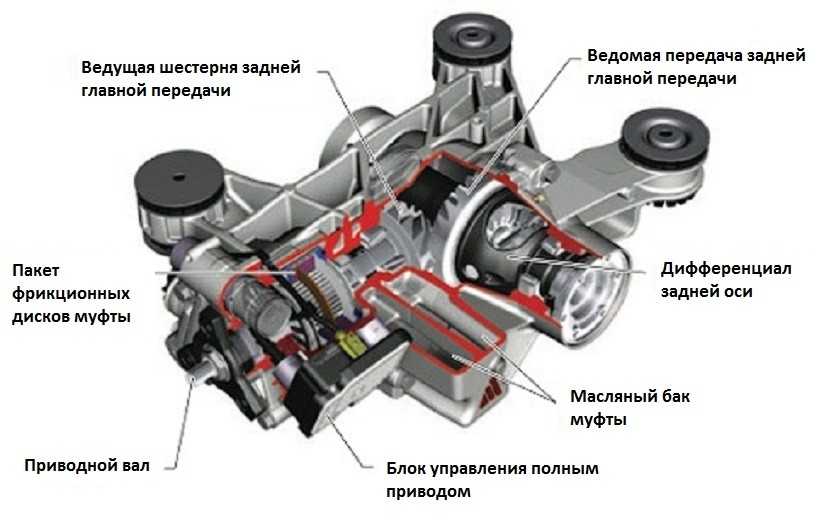

«Халдекс» — муфта с электронным управлением. Установлена перед задним межколесным дифференциалом и перебрасывает тягу на задние колеса — естественно, когда в этом есть необходимость. Например, на скользкой дороге. Или при троганье с места — чтобы эффективнее реализовать крутящий момент.

Блок управления «Халдексом» собирает данные по всему автомобилю — от датчиков двигателя, коробки передач, антиблокировочной системы, рулевого управления. Отдавая команду исполнительным механизмам муфты, компьютер учитывает не только пробуксовку колес, но и скорость, поперечное ускорение, положение руля, движение под тягой или накатом. Столь большой объем информации нужен для того, чтобы полноприводная трансмиссия заранее реагировала на возникающие на дороге ситуации. Например, при заблокированной муфте можно передать на заднюю ось максимум крутящего момента — чтобы вытащить автомобиль, попавший на скользкую поверхность передними колесами. Или, наоборот, убрать тягу с кормы и тем самым помочь другим системам при пробуксовке передних колес пресечь возникающий занос.

03

Не совсем корректно говорить, что «Халдекс» подключает заднюю ось. Даже при отличном сцеплении колес с дорогой на корму все равно перетекает до 10% крутящего момента. Это своего рода «преднатяг». Зачем он нужен? Чтобы система всегда была наготове и при необходимости молниеносно перебросила тягу — ведь от быстроты срабатывания зависят управляемость и вездеходные качества.

Принцип действия «Халдекса» не менялся на протяжении нескольких десятилетий, но с каждым поколением муфта становилась технологичнее и компактнее, работала быстрее и точнее (подробности — ЗР, 2011, № 4). На ведущие диски приходит крутящий момент от двигателя, а ведомые связаны с приводами задней оси. Гидравлические приводы по команде электроники сжимают пакет дисков, — чем крепче они сцепляются, тем больше тяги может быть переброшено назад при проскальзывании передних колес. И крутящий момент, передаваемый на вторую пару колес, изменяется плавно.

ОТЦЫ И ДЕТИ

На полноприводные «шкоды» изначально устанавливали четвертый «Халдекс». В трансмиссии новых моделей появилась более совершенная муфта — пятого поколения. Основные изменения произошли в гидравлической системе, которая под контролем электроники сжимает и разжимает диски.

В четвертом «Халдексе» электронасос создавал рабочее давление жидкости (до 30 бар), а управляющий электромагнитный клапан ограничивал ее подачу к кольцевому поршню, сжимающему пакет дисков. Чем больше жидкости перепускал клапан, тем плотнее прижимались друг к другу диски и тем более высокий крутящий момент мог передаваться на заднюю ось.

В муфте пятого поколения насос снабдили центробежным регулятором, который отмеряет нужное рабочее давление в системе. При вращении рычаги регулятора под действием центробежной силы расходятся и перекрывают каналы, по которым масло сливается в поддон. При этом давление в системе растет, поршень начинает сжимать диски. Если требуется разблокировать муфту, автоматика снижает обороты электромотора, рычаги возвращаются в исходное положение, клапаны открываются и давление падает.

По сути, центробежный регулятор заменил две детали: управляющий электромагнитный клапан и гидроаккумулятор, необходимый для поддержания давления.

Правда, для страховки ввели компактный предохранительный клапан — он открывается и стравливает излишки масла в резервуар, когда давление поднимается выше 44 бар.

Борьба за миллиметры и килограммы (кстати, пятый «Халдекс» легче предшественника на 1,7 кг) оправданна лишь в том случае, если не идет в ущерб надежности

Не уверен, что был смысл отказываться от столь важной детали, как масляный фильтр. Ведь четвертый «Халдекс» имел фильтр — а в пятом его нет! Вряд ли диски и прочие вращающиеся детали стали покрывать неким волшебным материалом, который полностью исключает их изнашивание

А куда деваться продуктам

Haldex gen 5: что поменялось в последнем поколении?

На данный момент пятое поколение считается актуальным и устанавливается на автомобили концерна Ford, Opel, Range Rover и обширную линейку автомобилей VAG. Основными отличиями пятого поколения муфты Haldex от предыдущих генераций принято считать:

Увеличение мощностного потенциала – замена пакета фрикционов на комплект с электрогидравлическим управлением, а также постоянная работа маслонасоса позволяет устанавливать систему на автомобили с двигателем, выдающим до 380 Н*м крутящего момента.
Повышение ремонтопригодности муфты – компоненты в Haldex gen 5 полностью взаимозаменяемы – при выходе из строя любого механизма, произвести замену неисправной детали можно без необходимости в полном разборе муфты и трансмиссии.
Повышение производительности – удаление аккумулятора давления и беспрерывная работа электрического маслонасоса обеспечивают быструю блокировку муфты и подключение задней оси.

Пятое поколение Haldex было адаптировано под мощностной потенциал и стандарты безопасности современных автомобилей, однако сохранило практически все преимущества предыдущей серии. В Haldex gen основным активатором процесса блокировки муфты является датчик положения педали акселератора, система все также совместима с работой электронной стабилизации кузова. Haldex gen 5 стабильно функционирует на любом дорожном покрытии, однако по-прежнему способна разблокироваться при активации модуля антиблокировки колес при торможении.
