Самостоятельная замена рулевых наконечников и тяги: подробная инструкция

Причины износа рулевой тяги и наконечников

Сами по себе рулевые тяги повредить достаточно сложно — они представляют собой металлические штанги. Вывести их из строя можно, погнув их ударом о камень, край ямы или ином твердом препятствии. В таком случае рулевые тяги меняют в сборе.

Намного чаще встречаются проблемы с отдельными деталями рулевых тяг, например, с наконечником или пыльником рулевого пальца.

1. Наконечник представляет собой шарнир, соединяющий рулевую тягу с поворотным кулаком ступицы колеса. «Врагами» наконечника являются грязь, коррозия, ударные нагрузки и элементарный механический износ. Чаще всего у наконечников страдают вкладыш и шаровые пальцы.
2. Нередко проблемы с наконечниками возникают в результате непрофессиональных действий автослесарей. Неправильно установленный шплинт на гайке крепления наконечника обязательно выведет всю рулевую тягу и рулевое управления в целом из строя.
3. Также из-за механического износа может порваться пыльник рулевой тяги. Особенно быстро выходят из строя резиновые пыльники — срок их службы нередко не превышает и года. Причиной выхода из строя пыльников являются механические воздействия при движении, температурные перепады и ударные воздействия.

Любые повреждения отдельных деталей рулевых тяг могут привести к потере рулевого управления. Если это произойдет на высокой скорости, то последствия могут быть плачевными.

Какому пыльнику рулевого наконечника отдать предпочтение

Для произведения осмотра стоит загнать свой автомобиль на эстакаду или же смотровую яму. Вполне можно обойтись и использованием домкрата, если доступа к смотровой яме нет. Последовательность действий такая:

1. Тряпкой очистите детали от грязи;
2. Осмотрите места крепления;
3. Внимательно осмотрите пыльник рулевого наконечника. Покрытый трещинами пыьник однозначно нужна менять;
4. Попросите помощника прокрутить рулевое колесо и наблюдайте работу наконечника. Если он переместился по длине оси пальца на расстояние большее чем 1,5 миллиметра, то можно говорить о наличии люфта.

Если рулевой наконечник имеет люфт, то его нужно заменить как можно скорее. Пыльники являются расходными материалами, так что при наличии малейших повреждений их можно смело менять на новые.

Отметим также, что первичную диагностику можно проводить не только на приподнятом автомобиле, но и при снятых или вывешенных колесах. Это справедливо для проверки шаровых опор, стабилизатора и подшипников. Однако для получения полной картины все равно стоит внимательно осмотреть днище авто и элементов рулевого управления в частности.

Отдельный вопрос: как же выбрать пыльник наконечника? Если уточнить совместимость пыльника со своим автомобилем, что, опять же, проще всего пользуясь возможности всемирной паутины, то остается лишь выбрать материал изделия и отдать предпочтение конкретному производителю. О материалах стоит знать следующее:

• Резина дешевый и износостойкий материал. Сегодня с ней научились работать практически все производители. Вы можете взять недорогой отечественный пыльник и с ним отъездить около 40 тысяч километров (иногда выходит и больше). Резина имеет тенденцию к затвердеванию на морозе и плохо показывает в себя в северных широтах – начинает трескаться, что отрицательно сказывается на эксплуатации наконечника рулевой тяги;
• Полиуретан жестче и долговечнее резины. Далеко не на все автомобили поставляются полиуретановые втулки и пыльники. Если у вас относительно новый зарубежный автомобиль, то производством полиуретановых пыльников наконечников и ШРУСов точно занимается несколько европейских компаний.

Пыльник рулевого наконечника можно найти в каталогах практически всех производителей комплектующих рулевой системы, но есть одна загвоздка: отдельно пыльник продается редко – только в комплекте с наконечником. Сложнее всего найти отдельно пыльники Lemforder, а проще всего – Febi и Mobis.

Процедура замены отдельных элементов рулевого управления не представляет собой ничего сложного и занимает в среднем 20 минут. Эту же работу можно доверить мастеру, который наверняка справится еще быстрее. Однако если вы решились заменить наконечник самостоятельно, то придерживайтесь следующего алгоритма:

1. Поднимите автомобиль или оставьте его над смотровой ямой;
2. Открутите болты, соединяющие колеса с подвеской автомобиля;
3. Ослабьте гайку штыря (пальца), при этом оставив его на резьбе;
4. Наденьте съемник, с которым будет проще выдавить палец;
5. Избавьтесь от гайки и выньте палец;
6. Снимите контргайку, находящуюся на рулевой тяге авто;
7. Снимите наконечник;
8. Остается отметить место расположения имеющейся рулевой тяги, подсчитать кол-во оборотов, которые делает корпус старого наконечника.

Теперь нужно установить новый рулевой наконечник. После установки новой запчасти управление автомобилем станет надежнее, проще и намного безопаснее. После замены категорически рекомендуется пройти процедуру сход-развала на ближайшей станции – специалисты единогласно согласились с тем, что эта процедура после замены является обязательной.

Читать далее: Краткий обзор babyliss 2736e || Краткий обзор babyliss 2736e

Реставрация элементов рулевого механизма не рекомендуется. Дело в том, что автолюбителю будет сложно проконтролировать соблюдение заводских параметров и трезво оценить стоимость реставрации. Проще купить новые запчасти и самостоятельно их установить. Замену пыльников также легко произвести самому без помощи мастера.

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Симптомы неисправности рулевых тяг ВАЗ 2101 2107

1. Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
2. Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Комплект

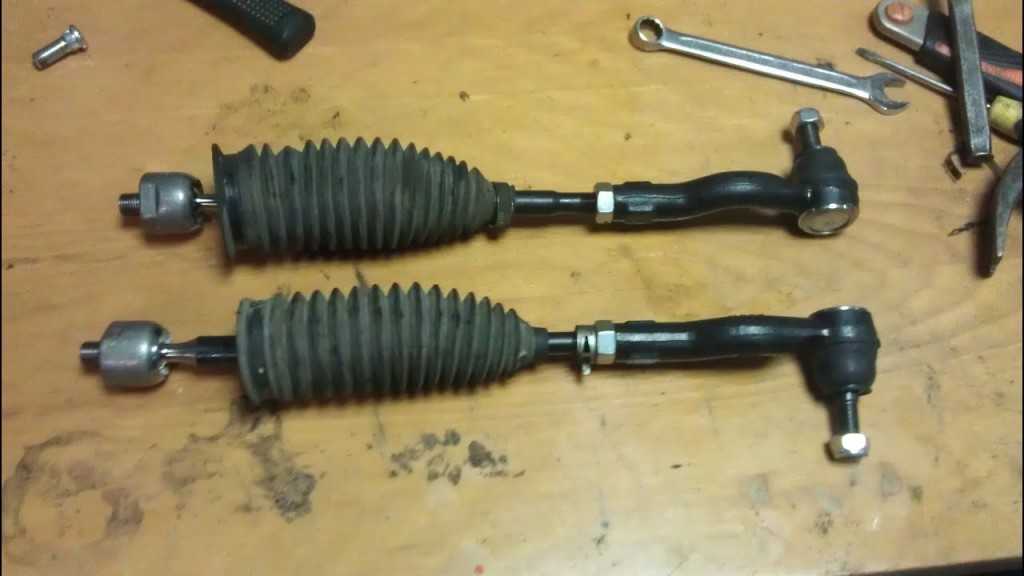

Комплект рулевой тяги включает в себя саму тягу и наконечник (шарнир). Также существуют еще несколько основных составляющих.

• Главной является корпус, в него устанавливается полуось.
• Есть шаровый палец, на котором для закручивания нарезана резьба.
• Третьей составляющей считается ограничитель из тефлона, он не дает шаровому пальцу двигаться и фиксирует его на месте.

Для того, чтобы защитить наконечник от попадания мусора и ранней поломки, предусмотрена крышка, которая закрывает корпус. В комплект входят еще несколько защитных устройств и гайка для закрепления.

Также в комплект можно отнести шаровую опору, она устанавливается на управляемые колеса и сохраняет плотное сцепление, ограничивает подвижность рулевых рычагов. Шаровая опора больше является частью подвески, потому что она помогает автомобилю удерживаться на дороге в поворотах, удерживать в ровном положении колеса и помогает управлять автомобилем.

А при чем здесь шаровая опора?

Есть вероятность, что зазор не обнаружится, хотя люфт будет явным. И тут уже стоит подозревать проблемы с шаровой опорой. Проверить, действительно ли она неисправна, можно тем же способом, что и в случае с диагностикой рулевого наконечника. Необходимо покачать колесо, приложив одну руку уже к шаровой опоре. Если зазор есть, не заметить его не получится.

Обнаружив неисправности в ходе описанной диагностики, не тяните с заменой поврежденных деталей. Это может привести к их окончательной поломке во время поездки и серьезной аварии. После ремонта не забудьте съездить в сервис, чтобы там отрегулировали углы схождения колес. Это обязательно!

Как снять колесо, если у болта или гайки сорваны грани, смотрите (и читайте) тут.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

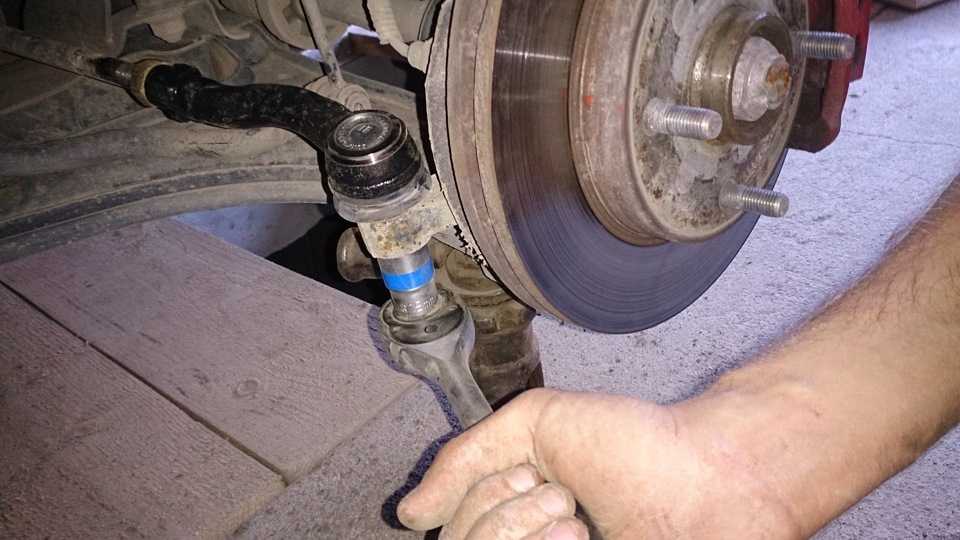

1. Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
2. С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
3. Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
4. Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
5. Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
6. Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Методы проверки рулевого управления автомобиля, как проверить рулевое управление машины

Если вы дошли до материала о том, как проверить рулевое управление машины перед покупкой, значит, авто вы уже подобрали, необходимые вопросы продавцу задали и морально готовитесь к осмотру автомобиля

Значит вы уже в курсе, почему важно проверить состояние рулевого управления перед покупкой авто, и чем грозит его неисправность: угроза безопасности и жизни водителя и пассажиров

Для начала проверьте осматриваемый автомобиль с помощью сервиса «Автокод». Так вы сможете узнать, бывал ли авто в авариях, которые могли бы повлиять на состояние рейки и управляемости машины. Также вы получите немало полезной информации: от того, не находится ли машина в угоне или залоге, до реального пробега и количества владельцев. Обезопасьте себя при покупке б/у авто – воспользуйтесь простым методом проверки авто по VIN-номеру или по госномеру.

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Проверка рулевого управления автомобиля на слух

Прокатитесь на выбранном автомобиле по ровным и грунтовым дорогам, выключите музыку, закройте окна и прислушайтесь ко всем звукам. Посторонние бряцанья, шумы, лязг, постукивания, скрипы, хрусты сигнализируют о неисправностях машины. При расшатанном рулевом управлении:

Если на ровной дороге никаких шумов вы не услышали, то прокатитесь по препятствиям — лежачие полицейские, поребрики, грунтовые дороги — и прислушайтесь к звукам еще раз.

Тормозная система и рулевое управление — самые важные в вопросах безопасности узлы автомобиля. Не жалейте времени на проверку этих деталей при покупке авто с рук.

Проверка рулевого управления автомобиля на ходу

Вам придется «отрастить» шестое чувство, чтобы не только услышать, но и почувствовать неисправности. Садитесь на водительское кресло и покрутите руль во всех направлениях. Если узел управления машиной уже сдает свои позиции, то:

Обратите внимание, что усилитель руля (если он установлен) на разных скоростях работает с разным усилием: чем выше скорость, тем легче крутится руль, и чем ниже скорость, тем труднее. На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону

Такой дефект также намекает на неисправность рейки

На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону. Такой дефект также намекает на неисправность рейки.

Также читайте: Как провести тест-драйв автомобиля

Внешний осмотр

Если во время движения не были обнаружены шумы, стуки и люфты, автомобиль хорошо «держал» дорогу, передняя подвеска и рулевое управление не вызвали у вас подозрений, то нет смысла самому ковыряться в наконечниках, болтах и шарнирах – скорее всего, автомобиль исправен. Однако если хоть что-то вас смутило при осмотре, то найдите возможность заглянуть под машину самостоятельно, спустившись в яму или, загнав машину на эстакаду, и посмотрите:

Помимо внимания к стукам, шуму и отклонению машины от заданного курса на ходу, осмотрите колеса. Износ всех шин должен быть равномерным, все колеса должны быть отбалансированы, давление в шинах соответствует норме. Эти характеристики указывают не только на неисправности в рулевом управлении, они могут свидетельствовать об искаженной геометрии кузова, о проблемах с подвеской, со сходом-развалом и т. д., но оставить незамеченными такие повреждения нельзя!

Методы проверки рулевых наконечников

Для осмотра наконечников потребуется подъемник, яма в гараже или эстакада. При неисправностях:

Проверяйте управляемость перед покупкой б/у авто, чтобы либо отказаться от покупки, либо составить примерную смету расходов на замену деталей.

Если вы не в состоянии самостоятельно определить, исправно ли рулевое управление машины или покупаете автомобиль с рук, и продавец не позволяет вам сесть за руль, то закажите выездную проверку и доверьте осмотр профессионалам. Кроме того, обязательно ознакомьтесь с историей автомобиля. Чтобы не наткнуться на проделки мошенников, воспользуйтесь онлайн-проверкой Автокод. В полном отчете вы узнаете историю регистрационных действий, ограничения ГИБДД, работу в такси, данные ОСАГО и др. Защитите себя от обмана! И главное, не покупайте автомобиль с неисправным управлением – берегите свою жизнь!

Технологическая последовательность операций

Подбирают тягу по артикулу автопроизводителя. У иномарок размеры и форма стержня нередко изменяются в рамках одного поколения модели. Заменяя деформированную деталь, автомеханики сервиса С-МОТОРС:

• поднимают машину на гидроподъемнике;
• демонтируют одно или оба колеса;
• разбирают трапецию (снимают хомуты, пыльники, наконечники);
• выкручивают рулевую тягу из корпуса рейки;
• устанавливают новую деталь;
• набивают смазкой пыльники и шарниры, правильно устанавливают шплинты.
