Бмд-4м: технические характеристики, конструкция, модификации

Тактико-технические характеристики БМД-1

Экипаж, чел.: 2Десант, чел.: 5Годы производства: 1968—1987Количество выпущенных, шт.: около 3800Компоновочная схема: совмещённые боевое, десантное и отделение управления спереди, моторно-трансмиссионное сзади

Вес БМД-1

— 7,2 тонн

Размеры БМД-1

— Длина корпуса, мм: 5400- Ширина корпуса, мм: 2630- Высота, мм: 1620—1970- База, мм: 2800- Колея, мм: 2380- Клиренс, мм: 100—450

Броня БМД-1

— Тип брони: катаная алюминиевая АБТ-101- Лоб корпуса (верх), мм/град.: 15 / 75°- Лоб корпуса (середина), мм/град.: 32 / 47°- Лоб корпуса (низ), мм/град.: 10 / 70°- Борт корпуса (верх), мм/град.: 23 / 0°- Борт корпуса (низ), мм/град.: 20 / 0°- Корма корпуса (верх), мм/град.: 15 / 38°- Корма корпуса (низ), мм/град.: 20 / 9°- Днище, мм: 12- Крыша корпуса, мм: 10—12- Лоб башни, мм/град.: 22 / 42°- Борт башни, мм/град.: 18 / 33°- Корма башни, мм/град.: 12 / 21°- Крыша башни, мм: 5

Вооружение БМД-1

— Калибр и марка пушки: 73-мм 2А28 «Гром»- Тип пушки: гладкоствольный полуавтоматический гранатомёт- Длина ствола, калибров: 29- Боекомплект пушки: 40- Прицелы: ТНПП-220, перископический дневной и ночной пассивный 1ПН22М1- Пулемёты: 3 × 7,62-мм ПКТ- Другое вооружение: 3 × ПТУР 9М14М

Двигатель БМД-1

— Тип двигателя: 5Д20- Мощность двигателя, л. с.: 240

Скорость БМД-1

— Скорость по шоссе, км/ч: 61- Скорость по пересечённой местности, км/ч: 45—50, (9—10 на плаву)

— Запас хода по шоссе, км: 500- Запас хода по пересечённой местности, км: 400, (96—116 на плаву)- Удельная мощность, л. с./т: 32,5- Тип подвески: индивидуальная гидропневматическая, с изменяемым клиренсом- Преодолеваемый подъём, град.: 32°- Преодолеваемая стенка, м: 0,7- Преодолеваемый ров, м: 2,5- Преодолеваемый брод, м: плавает

Технические характеристики

Для сравнения взяты иностранные боевые десантируемые машины: немецкая Wiesel, китайская ZBD-03.

	БМД-1	WIESEL	ZBD-03
Длинна, мм	5400	3600	5300
Ширина, мм	2630	1820	2630
Высота, мм	1970	1850	2130
Экипаж, чел	3 (+4 десантника)	2	3 (+5 десантников)
Двигатель, л.с.	250	109	210
Дальность хода, км	500	550	600
Максимальная скорость, км/ч	65/10 на плаву	70	68
Масса, т	7,0-7,5	4,1	8,0

Немецкая боевая техника Wiesel в сравнении с БМД-1 меньше по габаритам, легче и быстрее. Но обладает только противопульной броней, слабым вооружением и не способна плавать. Кроме того нет возможности транспортировки десанта. Китайская машина ZBD-03 является копией БМД-2. По техническим характеристикам она ближе к БМД-1 и стоит на вооружении НОАК с 2003 года.

На базе БМД-1 создано несколько модификаций: БМД-1К, БТР-Д, БМД-1П, БМД-1ПК. БМД-1К отличается наличием второй радиостанции Р-123М; у БТР-Д отсутствует башня, увеличена высота средней части, в итоге количество посадочных мест увеличено до 9 человек не считая экипажа; БМД-1П оборудован более современным ПТРК 9К111.

За время своего существования машина БМД-1 применялась:

• в Афганской войне;
• в Приднестровье;
• в первой и второй чеченских войнах;
• в Южной Осетии;
• в Украине.

Как показал локальный конфликт на территории Украины, где данный тип техники использовался как ВСУ так и ВСН, у машины нет никаких шансов против танков (штатное орудие БМД-1 не пробивает их броню). Слабое бронирование бортов и лба не может защитить экипаж от современного стрелкового оружия, при подрыве на мине машина полностью выходит из строя и не подлежит ремонту.

Основной же проблемой боевой машины стало отсутствие запасных частей.

В настоящее время данный вид техники потерял свою актуальность. Но последующие поколения БМД (БМД-4 с 2016) с развитием технологий и систем вооружений стали довольно грозным соперником на поле боя даже для танков противника.

Модификации БМД-4М

Пока что вариантов БМД-4М только два – базовая модель и модернизированная до её уровня «командирская» БМД-4К, получившая обозначение БМД-4КМ.

Возможный внешний вид десантного ЗРК «Птицелов»

В скором будущем должно появиться целое семейство новых модификаций:

1. Самоходное противотанковое орудие 2С25М «Спрут-СДМ1». Опытные образцы этой машины представляют собой боевое отделение уже имеющейся десантной самоходки «Спрут-СД», переставленное на доработанное и удлиненное шасси БМД-4М;
2. Самоходное орудие для ВДВ 2С42 «Лотос». Шасси – такое же, как у «Спрут-СДМ1», вооружение – длинноствольная универсальная пушка калибром в 120 мм. Эта машина должна придти на смену широко известной «Ноне-С»;
3. «Корнет-Д1», индекс 9П162М. Установка для противотанковых управляемых ракет «Корнет» на шасси БМД-4М;
4. «Птицелов». Зенитно-ракетный комплекс ближнего действия для воздушно-десантных войск. Информации о нем мало, но известно, что и он будет выпускаться на базе БМД-4М.

Кроме того, в прессу попадали сообщения об использовании БМД-4М для создания ремонтно-эвакуационного тягача и разведывательной машины.

Вся эта новая техника, скорее всего, появится уже в следующем десятилетии.

Бронеавтомобиль «Скорпион»

Бронированный автомобиль «Скорпион», вмещающий восемь человек, является многоцелевым. Он может использоваться как для транспортировки личного состава и эвакуации раненых, так и для доставки грузов, ведения разведки, проведения спецопераций, буксировки вооружения и т. д.

Машина с 166-сильным «дизелем» выполнена по колесной формуле 4 х 4 со всеми ведущими колесами, имеет полностью независимую подвеску и способна передвигаться по любому типу покрытий, демонстрируя высокую скорость (до 130 км/ч) и маневренность.

На «Скорпионы» можно устанавливать различное вооружение, включая пулеметы «Корд», КПВТ, гранатомет «Пламя». Машина оборудована защитой шестого класса от стрелкового оружия (АКМ, СВД). Также имеет днище V-образной формы, выдерживает подрыв на минах и фугасах до 6 кг в тротиловом эквиваленте.

Бортовой тягач КамАЗ-6350 из семейства «Мустанг»

Автомобиль КамАЗ-6350 «Мустанг» используется для транспортировки личного состава, а также сопутствующих грузов и буксировки крупных прицепов практически по всем типам местности.

Температурный интервал, в котором можно эксплуатировать КамАЗ-6350, варьируется от –45 и до +40 °С включительно. Колесная формула 8 х 8 делает его практически незаменимым для несения военной службы. Машина способна работать при любых условиях, при этом практически полностью исключены отказы и перебои.

Основные отличия машины — увеличенная грузоподъемность, а также довольно большая длина рамы транспортного средства. Все направлено на обеспечение возможности установки дополнительных модулей и других специализированных надстроек.

На базовом шасси машины монтируются многие спецнадстройки для армии: кузов-контейнер, автомобильные кухни-столовые, опытный образец ЗРПК 96К6 «Панцирь-С1» и т. д.

Разработка боевой машины десанта и серийное производство

С момента зарождения воздушно-десантных войск мысль конструкторов занимала проблема создания для них эффективного вооружения и военной техники.

Однако решение этой проблемы в первые годы создания воздушно-десантных войск сдерживалось уровней развития военно-транспортной авиации, как средства их доставки к месту высадки.

Инициатива по созданию боевой машины десанта принадлежит командующему воздушно-десантными войсками (1954-1959 гг.) В.Ф. Маргелову. В соответствии с новыми требованиями проведения десантных операций, воздушно-десантные войска нуждались в мощной боевой машине, способной значительно усилить огневую мощь десантируемого подразделения. Новая военная техника создавалась в тесной кооперации разных конструкторских бюро и предприятий и институтов Миноборонпрома и Минавиапрома.

Итогом плодотворной многолетней работы советских конструктов стала первая опытная машина, получившая проектное обозначение БДМ – боевая машина десанта. После успешных полевых испытаний, включающих десантирование техники с борта военно-транспортных самолетов Ан-12 и Ил-76, новая машина была принята в 1969 году на вооружение под названием боевая машина десанта БМД-1.

Серийное производство в основном осуществлялось силами Волгоградского тракторного завода. Всего за 21 год, с 1968 по 1989 годы, с конвейера ВТЗ сошло 1639 машин различных модификаций.

БМД-1 — видео

https://youtube.com/watch?v=Twd-jR6SWAI

Для сварки корпуса использовали броневой алюминиевый сплав, башня изготавливалась из стальной брони. Лобовые листы способны были выдержать воздействие 12,7-мм пуль. В носовой части наблюдалось сужение, а потому ее поперечное сечение имело Т-образную форму с развитыми надгусеничными нишами. Машины была оборудована системой коллективной защиты от ОМП, состоящей из прочной и герметичной конструкции корпуса и башни, прибора радиационной и химической разведки ГО-27, фильтровентиляционной установки, механизма остановки двигателя и системы вытяжной вентиляции. Кроме того, на БМД-1 установили противопожарное оборудование, включающее автоматическую установку ППО с системой термодатчиков, находящихся в МТО, и ручного огнетушителя ОУ-2.

БМД-1 ведет огонь из пулемета ПКТ

Устройство

БМД-1 оснащена V-образным шестицилиндровым четырехтактным дизельным двигателем 5Д-20 жидкостного охлаждения. Система питания воздухом отличается устройством воздухозабора, включающего два кинематически связанных клапана, которые попеременно перекрывают забор воздуха снаружи БМД-1 и из боевого отделения. Эта мера существенно увеличивает безопасность движения на плаву. Кроме того, в холодное время года осуществляется подогрев всасываемого двигателем воздуха. Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляции МТО. Здесь же находится механизм автоматического действия защиты двигателя от попадания воды, который не допускает жидкость в цилиндры дизеля при его остановке во время преодоления водной преграды или мойки.

Ходовая часть включает механическую трансмиссию, состоящую из однодискового фрикциона сухого трения, простой коробки передач (4 переднего и 1 заднего хода), а также по 5 опорных и 4 поддерживающих катка по каждому борту. Индивидуальная гидропневматическая подвеска состоит из 10 пневматических рессор. Ведущие колеса расположены сзади, а направляющие — впереди. Стальные мелкозвенчатые гусеницы натягиваются посредством кривошипного механизма натяжения с электрогидравлическим приводом. Движение машины по воде осуществляется с помощью водометного движителя, который состоит из двух водометов с заслонками. Откачка воды производится с помощью двух насосов с электродвигателями.

Основное вооружение у БМД-1 такое же, как и у БМП-1, — 73-мм гладкоствольная пушка 2А28 с концентрически расположенными противооткатными устройствами, находящаяся в одноместной сварной вращающейся башне. Боекомплект орудия составляют 40 выстрелов, размещенных на вращающемся конвейере и подающихся на линию заряжания посредством электрического привода. При этом используются электрические и ручные приводы наведения. С пушкой спарен 7,62-мм пулемет ПКТ. Пулеметный боекомплект составляют 4000 патронов. На башне смонтирован пусковой кронштейн для ПТУР 9М14М «Малютка», управление которым производится изнутри машины.

БМД-1 оснащена комбинированным прицелом 1ПН22М1, шестью перископическими приборами ТНПО-170, двумя перископическими обогреваемыми приборами наблюдения ТНПП-220, перископическим бинокулярным беспроводным прибором ТВНЕ-4, перископическим прибором МК-4С. Машина также оборудована радиостанцией Р-123 и ТПУ Р-124 на пять абонентов.На основе БМД-1 разработан плавающий бронетранспортер БТР-Д, который транспортируется парашютным и парашютно-реактивным способами и предназначен для перевозки личного состава, в частности, раненых, а также вооружения, боеприпасов, горюче-смазочных материалов и т. п.

Бронеавтомобиль «Тигр»

Бронированные автомобили российской разработки производятся для Минобороны РФ группой ГАЗ на Горьковском автомобильном и Арзамасском машиностроительном заводах (входит в Военно-промышленную компанию, ВПК). Они предназначены для разведки, охраны колонн, патрулирования и огневой поддержки пехоты.

«Тигр» — многоцелевой автомобиль повышенной проходимости, бронеавтомобиль, армейский автомобиль-внедорожник. Предназначен для перевозки людей (до 10 человек) и различных грузов по дорогам и бездорожью. Независимая торсионная подвеска всех колес и мощный двигатель обеспечивают машине исключительную проходимость на бездорожье и скорость до 140 км/ч на шоссе. «Тигр» способен форсировать водные преграды глубиной до 1,2 м.

Автомобиль оборудован гидроусилителем рулевого управления. В боковых стенках «Тигра» имеются бойницы, в крыше — два люка, в салоне, кроме размещения экипажа, предусмотрены места для установки радиостанции и блокиратора радиоуправляемых взрывных устройств. Бронированный вариант автомобиля тяжелее обычного на 700 кг.

На «Тигр» дополнительно могут быть установлены: кондиционер, аудиосистема, электростеклоподъемники, дополнительный отопитель, антиблокировочная система.

Существуют более 20 модификаций этого автомобиля, в том числе с боевыми модулями и противотанковыми системами.

В 2016 году стало известно, что на базе «Тигра» ведется разработка новой машины. «Она будет отвечать всем современным требованиям Минобороны. Облик также изменится. Задача стоит в первую очередь сохранить шасси, а внешний вид корпуса будет изменен», — сказал директор департамента проектирования продуктов Военно-инженерного центра (входит в ВПК) Вячеслав Ершов.

Бахча-У

На боевую машину десанта установили модуль «Бахча-У». Этот комплекс вооружения состоит из 100 мм пушки 2A70, 30 мм пушки 2A72 и 7,62 мм пулемёта ПКТ. 2А70 также используется в качестве пусковой установки для управляемых ракет.

«Бахча-У» стабилизирована в обеих плоскостях, благодаря автоматической СУО и разнообразным прицелам наводчика, прицельная стрельба возможна в условиях плохой видимости или ночью.

Высокая скорострельность основного орудия с перезарядкой в 4-6 секунды обеспечивается автоматом заряжания конвейерного типа.

Спутниковая система навигации позволяет вести огонь из 2A70 с закрытых позиций без прямой наводки.

Ракеты «Аркан», возимые в количестве 4 штук, выпускаются через ствол орудия и способны поражать как современные ОБТ так и медленно летящие воздушные цели.

Бронеавтомобиль СБА-60-К2 «Булат»

Специальный бронированный автомобиль предназначен для перевозки по дорогам всех категорий в различных климатических условиях и защиты личного состава.

Защищен от подрыва безоболочных взрывных устройств массой до 1 кг в тротиловом эквиваленте под днищем и взрыва гранаты Ф-1 на поверхности крыши. Внутри бронеавтомобиль может быть оснащен антиосколочной и антирикошетной защитой.

Бронеавтомобиль создан на базе агрегатов автомобиля КамАЗ с колесной формулой 6 х 6. В передней части бронекорпуса расположены две боковые распашные двери (водителя и командира), в кормовой части — две распашные двери, а в крыше — шесть люков. Лобовое стекло с электрообогревом.

Вместимость — 10 членов экипажа. Кресла десанта подвесные со встроенными амортизационными устройствами, позволяют снизить нагрузку на человека при подрыве автомобиля на мине.

Пригоден к эксплуатации по дорогам всех категорий в любых климатических условиях в диапазоне температур от –45 до +50 °С.

Боевые машины десанта (БМД)

Российская армия – единственная армия в мире, на вооружении которой состоит уникальное семейство боевых бронированных машин: боевые машины десанта. В течение 40 лет были последовательно созданы и поступили на вооружение воздушно-десантных войск боевые машины десанта БМД-1, БМД-2, БМД-3 и БМД-4.

Разработка новой боевой машины – «объекта 915» – началась в 1965 году в возглавляемом И. В. Гаваловым ОКБ Волгоградского тракторного завода (ВгТЗ). Конструкторам предстояло создать высокоскоростную, легкобронированную гусеничную, плавающую авиадесантируемую боевую машину с боевыми возможностями, аналогичными разрабатывавшейся в тот период сухопутной БМП-1.

Эта задача была успешно выполнена, и на вооружение воздушно-десантных войск советской армии поступила боевая машина десанта БМД-1.

БМД-1

При массе 7,2 т эта машина имела сварной корпус, выполненный из алюминиевого сплава. Коническая сварная башня с установленными в ней 73-мм пушкой «Гром», 7,62-мм пулеметом ПКТ и ПТРК «Малютка» была заимствована у БМП-1. В амбразурах по краям лобовой части корпуса были установлены два пулемета ПКТ. Двигатель 5Д20 мощностью 240 л. с. разгонял машину по шоссе до 60 км/ч. Подвеска – гидропневматическая с переменным клиренсом. Экипаж БМД-1 состоял из 2 человек, десант – 5 человек.

Читать: Основной танк Т-72 «Урал»

БМД-2

Эксплуатация боевых машин десанта БМД-1 в подразделениях ВДВ, а также опыт их боевого применения в горных районах Афганистана выявили ряд серьезных недостатков: малую дальность и низкую точность эффективной стрельбы (особенно на ходу), ограниченный угол наведения пушки в вертикальной плоскости, слабое бронирование, неудовлетворительную подвижность.

Поэтому в 1983 году перед КБ ВгТЗ, возглавляемым главным конструктором А. В. Шабалиным, была поставлена задача создания боевой машины десанта с 30-мм автоматической пушкой. Простая на первый взгляд задача оказалась не такой уж легкой. Башня новой машины по габаритам и посадочным размерам должна была быть полностью взаимозаменяемой с башней БМД-1, что подразумевало сохранение броневого корпуса, силового блока и ходовой части БМД-1. Стремясь выполнить требования военных, конструкторы разработали одноместную башню с новой спаренной установкой 30-мм автоматической пушки 2А42 и пулемета ПКТ.

БМД-3/4

В конце 1980-х годов специальным конструкторским бюро Волгоградского тракторного завода была разработана новая боевая машина десанта, которую приняли на вооружение под обозначением БМД-3.

Компоновка БМД-3 повторяет оправдавшее себя компоновочное решение боевых машин БМД-1 и БМД-2, при котором отделение управления и боевое отделение объединены и расположены в передней и средней частях корпуса, а МТО занимает заднюю часть. Корпус машины сварной, выполнен из высокопрочного многослойного алюминиевого сплава. В целях повышения противоминной стойкости сиденья боевого расчета крепятся к крыше боевого отделения. В верхнем лобовом листе корпуса размещены две шаровые установки; одна – для гранатомета АГС-17, вторая – для ручного пулемета РПКС-74.

Читать: Немецкий лёгкий танк Pz.Kpfw. I

Двухместная башня с вооружением заимствована у БМП-2. Подвеска гидропневматическая с переменным клиренсом. Движение на плаву осуществляется с помощью двух водометных движителей. БМД-4, по сути, представляет собой БМД-3 с боевым отделением «Бахча-У». «Бахча-У» – это унифицированное боевое отделение (боевой модуль) для легкобронированной техники. За основу взято боевое отделение БМП-3, только несколько изменена форма стальных экранов, усиливающих алюминиевую броню башни, по ее бокам установлены трехствольные блоки дымовых гранатометов. Блок основного вооружения «Бахчи» включает в себя: 100-мм орудие – пусковую установку 2А70, 30-мм автоматическую пушку 2А72 и 7,62-мм пулемет.

Возможно вам будет интересно:

• Спрут-СД
• Гусеничный бронетранспортер FV432 «Троуджен»
• Китайский лёгкий плавающий танк «Type 05AAV»
• Боевая машина «Вездеход»
• Самоходка АСУ-76
• 2С25 «Спрут-СД» (Объект 934) — 125-мм самоходная противотанковая пушка

Транспорт нового века

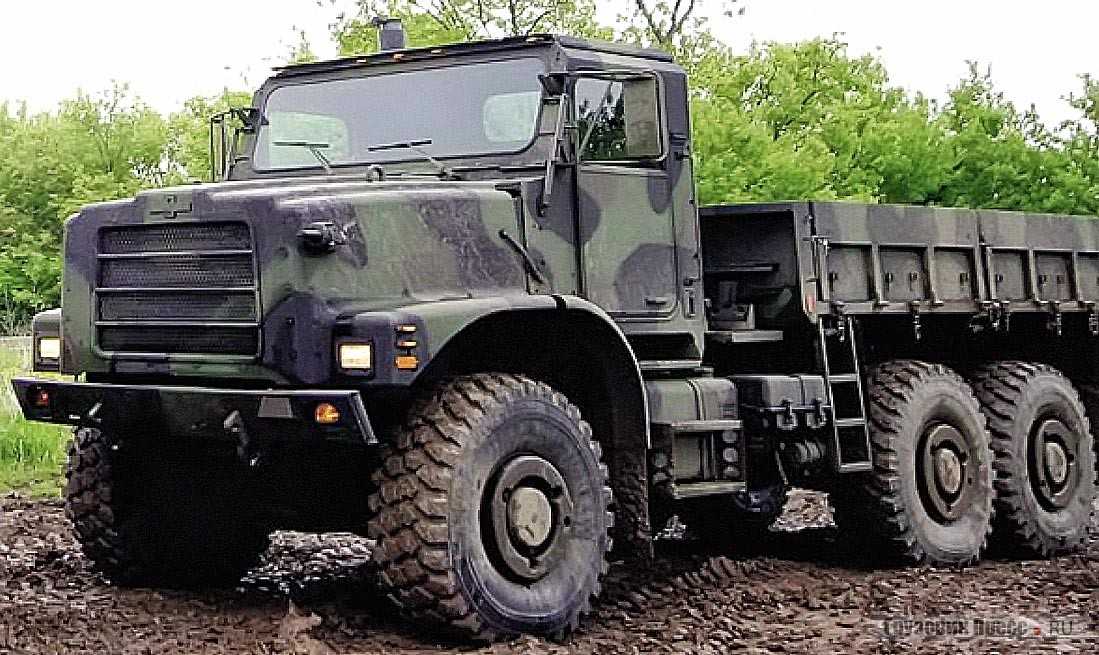

Помимо тяжёлых многоосных автомобилей Oshkosh Defense занималась и выпуском грузовиков типа 6х6. В 1996 г. были созданы прототипы машин семейства MTVR (Medium Tactical Vehicle Replacement), предназначенные для замены в морской пехоте США стандартных 5-тонных грузовиков М809 и М939 (оба – 6х6). В 1999 г. был заключён контракт на их серийный выпуск, а первые машины КМП получил в июле 2001 г. В семейство входили бортовые грузовики MK23, MK25, MK27, MK28, самосвалы MK29 и MK30, а также эвакуатор MK36. Они имели подвеску TAK-4 и оснащались дизелями Caterpillar мощностью 425 л.с. Полная масса машин в разных исполнениях составляла 26,2–27,7 т, а грузоподъёмность на бездорожье – 6,4 т. В 2005 г. семейство дополнили седельным тягачом MK31 со всеми управляемыми колёсами, была изготовлена партия бронированных кабин и кузовов для перевозки личного состава. Помимо морской пехоты небольшое количество MTVR (в т. ч. тягачи МК31) получили морские строительные батальоны Seabees. В мае 2008 г. построен 10 000-й экземпляр MTVR. Кроме серийных вариантов создали прототип 15-тонного грузовика с формулой 8х8 и короткобазный вариант типа 4х4. Однако самым необычным вариантом MTVR стали грузовики-роботы TerraMax, разработанные совместно с компанией Teledyne Scientific. В 2004–2007 гг. на пробегах автомобилей без водителей, организованных Агентством передовых оборонных исследовательских проектов (DARPA), «ТерраМаксы» самостоятельно проходили маршруты протяжённостью до 280 км. Работы по созданию автономных автомобилей продолжаются и в наши дни. Грузовики MTVR есть в армиях Греции и Великобритании. У последней парк из 357 седельных тягачей с полуприцепами-заправщиками.

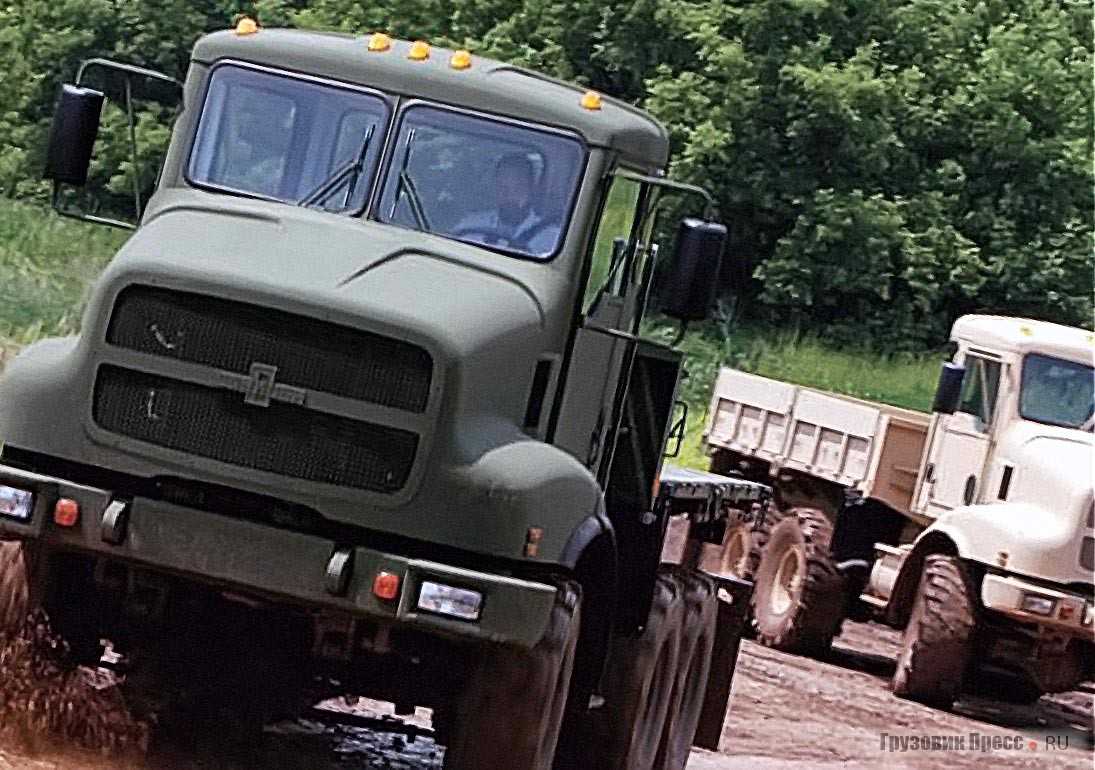

Еще одним типом военной автотехники, выпускаемой корпорацией, стали автомобили семейства FMTV (Family of Medium Tactical Vehicles) с формулой 4х4 и 6х6. Они были созданы в 1988 г. компанией Stewart & Stevenson на основе конструкции австрийских грузовиков Steyr 12M18 (4×4). С 1995 г. Stewart & Stevenson осуществляла их серийный выпуск в г. Сили (Техас), но в 2006 г. производство перешло к компании Armor Holdings, а в следующем году – к BAE Systems. В 2008 г. были созданы автомобили FMTV в исполнении А1Р2 c бронированной кабиной. В мае 2009 г. компании BAE Systems, Navistar и отделение Oshkosh Defense приняли участие в конкурсе армии США на выпуск в пятилетний срок крупной партии этих грузовиков. Пентагон выбрал Oshkosh, что повлекло за собой протесты двух других участников тендера, которых поддержало Главное счётное управление США. Несмотря на это, военные повторно остановили свой выбор на Oshkosh. В 2010 г. корпорация начала серийный выпуск 14 моделей грузовиков FMTV в исполнении А1Р2. Основой семейства можно считать бортовые грузовики: 2,5-тонный М1078 A1P2 (4×4) и 5-тонный М1083 A1P2 (6×6). В линейку входят и два автомобиля типа 6х6 повышенной грузоподъёмности: 8,8-тонный M1148 A1P2 с системой «мультилифт» и 10-тонный самосвал M1157 A1P2. 20 августа 2012 г. на заводе Oshkosh был собран 10 000-й грузовик FMTV. Автомобили имеют классическую конструкцию и оснащены дизелями Caterpillar мощностью 275 л.с. (варианты 4х4) или 330 л.с. (варианты 6х6). Грузовики FMTV в настоящее время являются основой автопарка армии и национальной гвардии США.

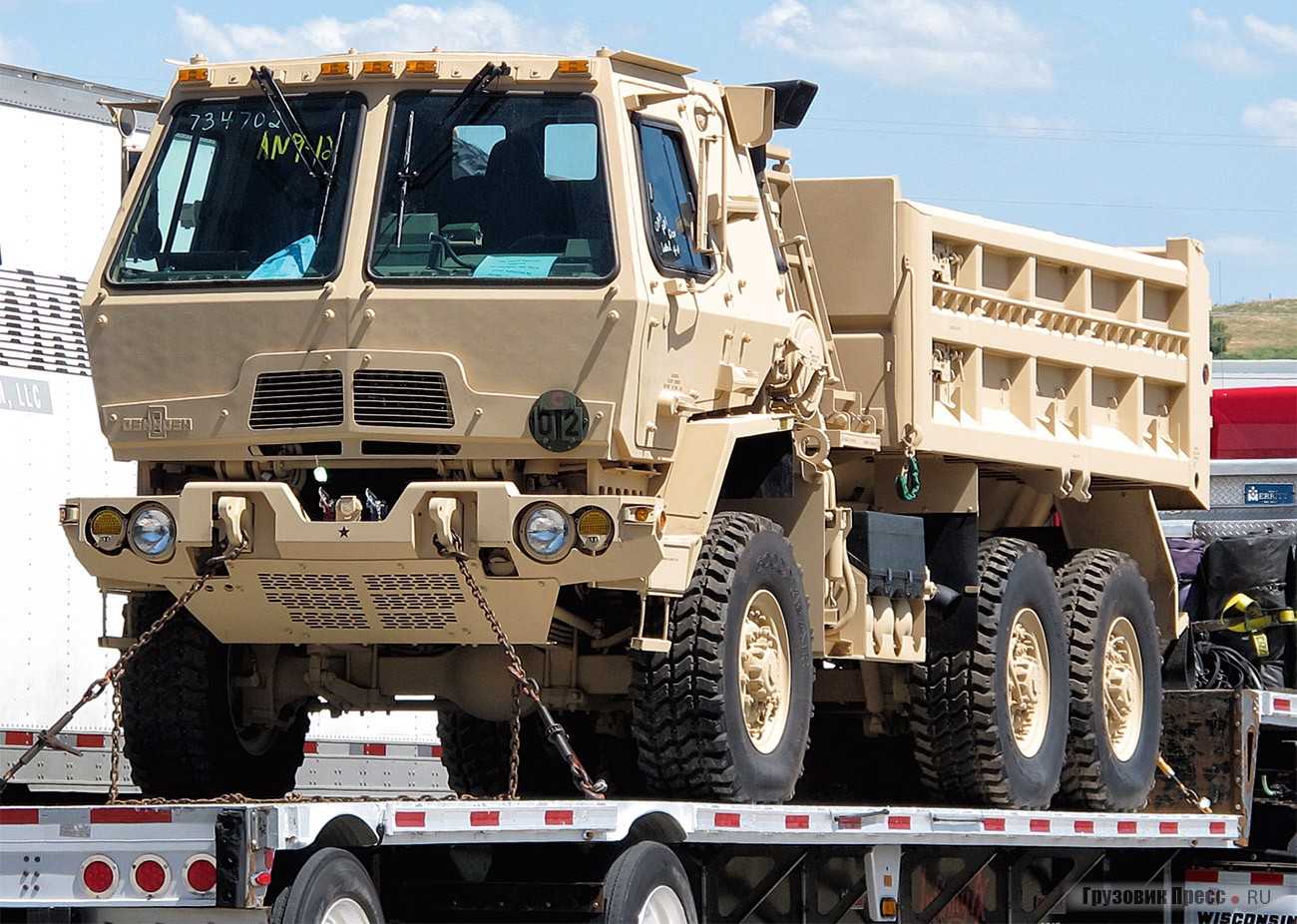

В 2006 г. были представлены экспортные грузовики серии Medium Tactical Truck (средний тактический грузовик), или МТТ, состоящей из моделей MTT 4х4 (класса 5 т) и MTT 6х6 (класса 5–10 т). Они были созданы на базе грузовиков MTVR, но имели обычные мосты и подвеску, их оснащали кабиной и оперением от строительного грузовика Oshkosh FJ-2346 Highlander. В качестве силового агрегата предлагались дизели мощностью 220 и 300 л.с. Автомобили состоят только на вооружении армии Египта, для которой в 2007 г. было изготовлено 30 грузовиков типа 6х6.

Чем стреляют?

Рассматривать вооружение БМД-2 без уделения должного внимания используемому боекомплекту – это значит пройтись весьма поверхностно. Пушка может использовать осколочно-фугасно-зажигательные и бронебойно-трассирующие снаряды. Ее боекомплект рассчитан на борьбу с легкобронированными целями, как то: бронетранспортеры или боевые машины пехоты. Также она может использоваться для подавления огневых точек на расстоянии до 2000 метров. Кроме этого, пушка эффективна для борьбы с небронированными наземными целями и поражения живой силы. И на завершение – она может уничтожать низколетящие воздушные цели, передвигающиеся с дозвуковой скоростью. Снабжение боеприпасами двухленточное. Они сформированы из отдельных звеньев и предполагают укладку в магазины. Есть два отсека. В переднем находится лента, рассчитанная на 100 бронебойно-трассирующих снарядов. Задний отсек вмещает 200 патронов осколочно-фугасно-зажигательного предназначения. Теперь к ПКТ. Всего их два. Один из пулеметов спарен с пушкой. Второй находится в курсовой установке по правому борту. Оба пулемета рассчитаны на использование 7,62х54.

Характеристики тормозной системы

Важнейшими тех характеристиками авто является тип и конструкция его тормозной системы. От этого не только зависят особенности эксплуатации автомобиля, но и безопасность управления авто, а также обязательный список сервисных работ, которые проводятся на установленных производителем пробегах. На автомобилях используются различные по своей конструкции тормозные системы, которые различаются своими эксплуатационными характеристиками и рядом других параметров.

Простейшие барабанные тормоза использовались на автомобилях в конце прошлого века, однако даже сегодня они не утратили своей актуальности. Такой тип тормозной системы отличается надежностью, долговечностью и простотой конструкции. Существенно упрощается обслуживание автомобиля, его владельцу не требуется постоянно выполнять замену дорогостоящих тормозных дисков. Недостатком таких барабанных тормозов является их посредственная эффективность при замедлении автомобиля. Сегодня такой тип тормозов используется преимущественно на машинах бюджетного класса.

Большинство современных автомобилей используют дисковые или вентилируемые дисковые тормоза, которые обеспечивают эффективное замедление автомобиля, гарантируя тем самым безопасность управления машиной. В нашем каталоге вы найдете все необходимые сведения по тормозной системе автомобиля, наличие или отсутствие у него антиблокировочной системы, а также конструкции тормозов спереди и сзади.

История создания

1968 год	Первым транспортом является БМД-1. Он стал первым видами транспорта с броней, которые действительно можно было высаживать на парашютах. Конечно, это открывало удивительный простор для тактического размаха. В глубоком тылу у противника внезапно могло оказаться несколько десятков великолепно вооруженных боевых машин с хорошо обученными бойцами, которые могли нанести серьезныё ущерб, пойдя на прорыв при соединении с атакой со стороны нашей армии или же просто ударив в тыл, нарушая планы противника БМД-1
1985 год	Замена БМД-1 на БМД-2 БМД-2
1990 год	Появление БМД-3 БМД-3
31 декабря 2004 года	БМД-4 принята в состав вооруженных сил России БМД-4
Август 2005 года	В расположение 137-го гвардейского парашютно-десантного полка поступила первая партия БМД-4
21 марта 2008 года	На испытательном полигоне Курганмашзавода был продемонстрирован модернизированный вариант машины — БМД-4М
Апрель 2010 года	На пресс-конференции заместитель министра обороны В.А.Поповкин заявил, что БМД-4М, кроме партии для испытаний в ВДВ не поступали и поступать не будут
15 февраля 2012 года	Начальник Генерального штаба ВС России генерал армии Н.Е.Макаров заявил СМИ: «БМД-4 — это версия БМП-4М, характеристики которой устарели: нет никакой защиты, опять всё наверху, а стоит она дороже танка. Мы на эту машину как не смотрели, так и не смотрим»
8 августа 2012 года	Первый заместитель министра обороны РФ Александр Сухоруков объявил что характеристики БМД-4М признаны удовлетворительными, и машины будет закупаться военным ведомством. Причиной стало, по его словам, несоответствие требований по пулепробиваемости и минной защиты
8 октября 2012 года	В СМИ командующий ВДВ Владимир Шаманов заявил, что поставки БМД-4М в войска должны быть возобновлены. Ранее в войска планировалось поставить более 1000 БМД-4М, но Генеральный Штаб отказался от данного образца техники с указанием на слабую броню и защиту от мин
8 декабря 2012 года	В прессе появилось заявление командира 31-й гвардейской отдельной десантно-штурмовой бригады ВДВ полковника Геннадия Анашкина, который сообщил, что БМД-4М принята на вооружение
31 января 2013 года	Командующий ВДВ Владимир Шаманов заявил, что планируется провести совещание с руководством Курганмашзавода о корректировке ТТЗ на БМД-4М и для проведения испытаний к лету 2013 г. ВДВ планируют получить 10 БМД-4М. К концу года планируется завершить государственные испытания
23 апреля 2013 года	В СМИ появилась информация о том, что количество поставляемых БМД-4М будет сокращено до 7 штук в связи с ростом стоимости каждой машины почти на 20 млн.руб — это вызвано переносом производства шасси на «Курганмашзавод». Так же сообщается, что в 2014 году в ВДВ должны поступить 70 БМД-4М и БТР «Ракушка»
Июль 2014 года	Войсковые испытания 10 единиц БМД-4М начаты ВДВ ВС России .В Рязанской области провели успешную выброску из военно-транспортного самолета (ВТС) Ил-76 сразу двух единиц БМД-4М на новой усовершенствованной парашютной бесплатформенной системе «Бахча-У-ПДС» (11-купольная парашютная система, площадь каждого купола которой составляет 350 кв. м) и один бронетранспортер БТР-Д на парашютной платформе П-7. Над площадкой приземления «Житово» в Рязанской области, ВТС Ил-76 произвел выброску военной техники способом ЦУГ, который позволяет сократить длину площадки десантирования в 1,5 раза
3 марта 2020 года	Первая серийная партия в 12 БМД-4М передана воздушно-десантным войскам Западного военного округа
Январь 2020 года	17 единиц БМД-4М были переданы в Рязанское высшее воздушно-десантное командное училище и его учебный центр
Апрель-сентябрь 2020 года	Два батальонных комплекта БМД-4М (62 ед.) были переданы 137-му гвардейскому парашютно-десантному полку 106-й гвардейской воздушно-десантной дивизии Воздушно-десантных войск России
Январь 2020 года	242-й Учебный центр ВДВ в Омске получил ротный комплект БМД-4М в количестве 10 единиц
Апрель 2020 года	Один батальонный комплект БМД-4М (31 ед.) получила 31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске
1 августа 2020 года	31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске получила еще один батальонный комплект (31 машину)
6 февраля 2020 года	31 боевую машину получил 104-й десантно-штурмовой полк в Черёхе — 76-я ДШД

Бронеавтомобиль «Тайфун-У»

Производится на Уральском автомобильном заводе.

Шасси автомобиля капотное, рамное, полноприводное, трехосное. Может быть использован в качестве разведывательной, командно-штабной машины, машины РЭБ/РТР или связи, санитарной машины или для ведения инженерной, радиационной, химической и биологической разведки, осуществления грузоперевозок.

«Тайфун-У» бронирован и выдерживает обстрел из снайперской винтовки и автомата Калашникова. Более того, днище машины имеет V-образную форму — стенки, расположенные под углом к земле, рассеивают ударную волну, если «Урал» наедет на мину. Большинство сидений в салоне подвешены к потолку, что снижает риск травмы при подрыве, а те, что привинчены к полу, стоят на противоминных опорах.

Коробка передач — гидромеханический «автомат» МЗКТ белорусского производства с кнопочным включением блокировки дифференциала и понижающего ряда в «раздатке». Подвеска — гидропневматическая, которая способна «поджимать» колеса при прохождении неровностей, как на Range Rover последнего поколения.

Основные характеристики

Заводские параметры и габариты БМД-4М:

• Длина корпуса составила 6000 мм, а с учётом пушки — 6780 мм.
• Ширина корпуса имеет размер 3256 мм.
• Высота — 2227 мм.
• Вес по сравнению с прошлой моделью уменьшился до 13600 кг.
• Колёсная база и колея составили 3323 мм и 2700 мм, соответственно.

Корпус и башня

Комплектация БМД-4М не претерпела особых изменений, пребывая в рамках традиций изготовления военных машин отечественного производства. Это алюминиевый корпус брони в сочетании башней из стали, имеющей максимальный радиус поворота в 360 градусов. Фронтальная часть корпуса выделена для размещения отделения управления, в котором имеются места для пары десантников и водителя.

Центральная часть машины отведена для боевого расчёта. Её венчает башня с вооружением имеющая функцию вращения. Тут же предусмотрены посадочные места для командира экипажа и наводчика целей. За ними расположен отсек десанта с местами посадки 3-х человек. Кормовая часть БМД-4М представлена трансмиссионно-моторным отделением.

Система управления огнём (СУО)

В состав модернизированной машины десанта входит автоматический механизм управления огнём в совокупности с системой стабилизации вооружения по двум плоскостям, что позволяет осуществлять прицельные выстрелы во время движения техники. Кроме этого, на машине установлен прицел ночного видения, тепловизор, дальномер с лазерной системой и средства сопровождения цели. Благодаря такому оснащению дальность стрельбы ракет «Аркан» составляет более пяти километров. Боевой модуль допускает угол возвышения до 60 градусов.

Силовая установка и трансмиссия

БМД-4М оснащена энергоёмким дизельным мотором УТД-29 с системой жидкого охлаждения, идентичного с технологиями БМП-3. Максимальная мощность десятицилиндрового мотора в сочетании с частотой вращения коленчатого вала со сокростью в 2600 оборотов в минуту выдают 500 лошадиных сил. Максимальный крутящий момент составляет 1460 Нм. При всей своей массе в 910 кг двигатель внутреннего сгорания отлично справляется с нагрузками, в том числе в условиях высокогорного ландшафта, сохраняя свои качества на предельной высоте до 4500 метров.

Трансмиссия этой боевой единицы конструктивно схожа с БМП-3 и составляет одно целое вместе с двигателем. Четырёхскоростная коробка передач на автоматике, оснащена гидродинамическим трансформатором.

Ходовая часть

Торсионная независимая подвеска с телескопическими гидроамортизаторами предоставили БМД-4М широкие возможности для изменения клиренса в сторону увеличения от 190 до 590 мм. 5 опорных катков по обе стороны приподнимают и опускают корпус в зависимости от сложностей рельефа и пересечения местности, в том числе по водной поверхности со скоростью 10 км/ч за счёт водомётных двигателей. Объёмные топливные баки позволяют совершать 500 км маршруты без дозаправки с предельной скоростью по ровной дороге — 70 км/ч. Высокие ходовые характеристики гарантируют преодоление подъёмов до 35 градусов, препятствий шириной до 2-х метров и высотой до 0,7 метров.
