Где предохранители бензонасоса, ближнего света, противотуманных фар и абс на lifan x60 2013 года выпуска

Предохранители Lifan Х60

За основу схемы электрического питания автомобиля Лифан Х60 взята конструкция от Тойота Рав 4. Впрочем, многие детали и агрегаты также позаимствованы у японского бренда.

Где находится монтажный блок:

• Основной: в салоне машины, слева от рулевой колонки;
• Дополнительный: под капотом, в моторном отсеке.

Общее количество предохранителей и реле – коммутаторов свыше 100 штук. С целью ускорения и упрощения процесса идентификации по порядковому номеру, на тыльной стороне крышки корпуса нанесена маркировка, распиновка, расшифровка по каждому из модулей.

Процесс замены предохранителей вовсе не сложный, но требует внимательности со стороны мастера. Некорректный монтаж выводит из строя оборудование.

Блок под капотом

Под капотом кроссовера находятся два блока с предохранителями и реле. Основной монтажный блок с предохранителями и реле расположен рядом с передней левой стойкой амортизатора и блоком воздухопритока.

Основной блок под капотом

Для доступа необходимо:

Снять пластиковую защитную крышку монтажного блока, отжав ее фиксаторы.

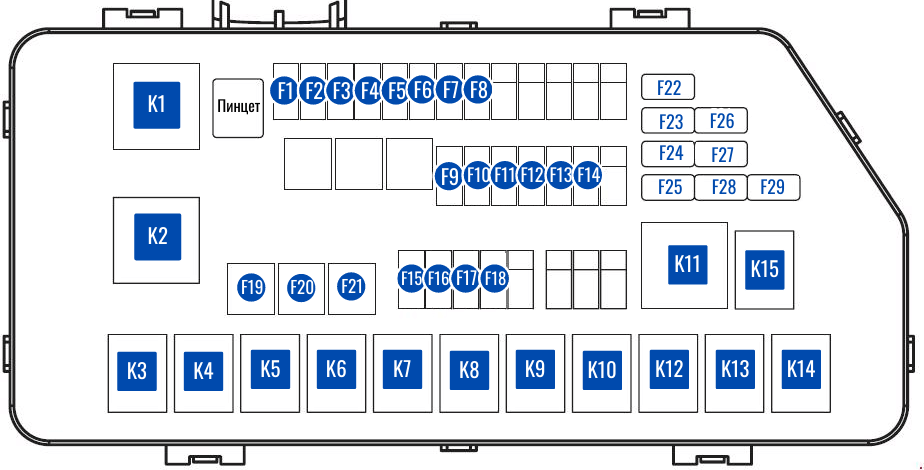

Схема блока предохранителей и реле под капотом Lifan x60 и x60 FL

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	10 А	ЭБУ — блок управления двигателем
F2	25 А	Электропитание IG2
F3	10 А	Х60: Генератор, катушки зажигания (IG2); Х60 FL: Тормозная система ABS (АБС);
F4	5 А	Х60: Пусто; Х60 FL: Передний датчик кислорода
F5	15 А	Х60: Пусто; Х60 FL: Катушки зажигания
F6	15 A	Х60: Пусто; Х60 FL: Инжектор / Вентилятор охлаждения двигателя (радиатора)
F7	15 A	Х60: Пусто; Х60 FL: На авто с CVT: ЭБУ трансмиссии CVT
F8	5 А	Х60: Пусто; Х60 FL: Задний датчик кислорода
F9	15 A	Габаритные огни / подсветка внутри салона
F10	15 A	Сигнал (гудок, клаксон)
F11	15 A	Передние противотуманные фары (передние птф)
F12	15 А	Дальний свет фар
F13	15 А	Ближний свет фар
F14	25 А	Х60: На Главное реле; Х60 FL: Пусто
F15	5 А	Вентилятор
F16	10 А	Компрессор кондиционера
F17	15 А	Бензонасос (топливный насос)
F18	10 А	Х60: Задний противотуманный фонарь; Х60 FL: Пусто
F19	25 А	Х60: Пусто; Х60 FL: На Главное реле
F20 чего	30 А	Вентилятор высокой скорости радиатора (основной)
F21	30 А	Вентилятор малой (низкой) скорости радиатора (дополнительный)
F22	—	Запасной (резервный)
F23	—	Запасной (резервный)
F24	—	Запасной (резервный)
F25	—	Запасной (резервный)
F26	—	Запасной (резервный)
F27	—	Запасной (резервный)
F28	—	Запасной (резервный)
F29	—	Запасной (резервный)

Реле

№ на схеме	Защищаемая цепь
К1	Реле регулировки скорости вентилятора
К2	Х60: Реле главного вентилятора; Х60 FL: Реле малой (низкой) скорости вентиляторов
К3	Х60: Реле дополнительного вентилятора; Х60 FL: Реле высокой скорости вентиляторов
К4	Реле электромагнитной муфты компрессора кондиционера
К5	Реле бензонасоса (топливного насоса)
К6	Реле сигнала (гудка, клаксона)
К7	Реле габаритных огней/ подсветки внутри салона
К8	Реле передних противотуманных фар / дневных ходовых огней (дхо)
К9	Реле кратковременного включения дальнего света фар
К10	Реле дальнего света фар
К11	Главное реле
К12	Реле ближнего света фар
К13	Х60: Пусто; Х60 FL: Реле стартера
К14	Х60: Пусто; Х60 FL: Реле ламп заднего хода
К15	Х60: Пусто; Х60 FL: Реле разблокировки селектора коробки передач

Блок силовых предохранителей на АКБ

Второй блок под капотом — блок с силовыми предохранителями, установлен на плюсовой клемме аккумулятора.

Для доступа необходимо:

Снять пластиковую накладку стеклоочистителя над АКБ — вынув шесть пластиковых клипс, используя отвертку или другой подходящий инструмент

Доступ к АКББлок предохранителей на АКБСхема блока силовых предохранителей на АКБ Лифан х60

№ на схеме	Номинал пред-ля	Защищаемая цепь
SB01	60 А	Питание на монтажный блок с предохранителями и реле под капотом
SB02	80 А	Питание на монтажный блок с предохранителями и реле под капотом
SB03	30 А	Электронный блок управления АБС (ABS ECU)
SB04	40 А	Электронный блок управления АБС (ABS ECU)
SB05	110 А	Питание на монтажный блок с предохранителями и реле в салоне

Видео по теме

В данном видео наглядно показано расположение реле и предохранителя бензонасоса.

В данном видео на схеме наглядно показана, распиновка цепи АБС.

Надеемся наш материал оказался для вас полезным, вопросы и комментарии оставляйте ниже!

Технические характеристики Лифан Бриз

Марка автомобиля:	Lifan Breez (в Китае Lifan 520)
Страна производитель:	Китай
Тип кузова:	Седан
Число мест:	5
Число дверей:	5
Объём двигателя, куб.см:	1342/1587
Мощность, л.с./об.мин.:	89 (6000)/106(6000)
Максимальная скорость, км/ч:	155/170
Разгон до 100 км/ч, с:	10,5/14,5
Тип привода:	передний
КПП:	5АКПП
Тип топлива:	бензин АИ-95
Расход на 100 км:	5,8
Длина, мм:	4370
Ширина, мм:	1700
Высота, мм:	1473
Клиренс, мм:	180
Размер шин:	185/65R14
Снаряженная масса, кг:	1130
Полная масса, кг:	1555
Объём топливного бака:	45

Кузов Лифан 520 имеет следующие габариты: 4370х1700х1473. Дорожный просвет автомобиля составляет 155 мм. Машина является обладательницей достаточно вместительного объема – 630 литров. Колесные диски выполнены из стали и имеют размер 14 дюймов. Конечно же, для требовательных автолюбителей доступны и литые диски, но пока лишь в самой дорогой комплектации. Всего существует 4 комплектации автомобиля. Все они имеют полный электропакет, центральный замок, кондиционер и полноразмерную «запаску». Продолжая рассматривать технические характеристики Lifan Breez, стоит отметить, что можно приобрести автомобиль как с 1,3-литровым, так и с 1,6-литровым двигателем. Мощность двигателя варьируется от 89 и до 106 лошадиных сил. Зависит это от рабочего объема мотора.

Все двигатели имеют 16 клапанов и являются современными, мощными и обладающими запасом надежности. Lifan Breez – это переднеприводный автомобиль. составляет до 7.5 литров в условиях городского режима движения. Подвеска данного транспортного средства довольно надежная и не вызывает опасений даже при движении на плохом дорожном покрытии. Автомобиль уверенно ведет себя на неровностях и на поворотах получается совсем небольшой крен. Лифан 520 всегда есть в продаже, так что с этим проблем не возникнет. Стоимость машины варьируется в пределах 280-350 тысяч рублей. Точная цена Лифан Бриз зависит непосредственно от комплектации автомобиля.

Предохранители и реле Лифан Солано

В любом автомобиле одним из наиболее важных элементов является система безопасности, предохраняющая машину от различных неполадок. К числу таких систем в современных автомобилях относятся предохранители и схема реле. Сегодня в статье мы расскажем о том, где находятся данные детали Лифан Солано, а также разберём их основное предназначение в автомобиле. Если вы тоже хотите узнать информацию про Lifan Solano 620, советуем прочитать представленную ниже информацию.

Функционал предохранителей и реле

Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.

Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.

Если данные детали выйдут из строя, машина не сможет выполнять свои функции

Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей

Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

• Коричневый — 7,5 А.
• Красный — 10 А.
• Синий — 15 А.
• Белый — 25 А.
• Зелёный — 30 А.
• Оранжевый — 40 А.

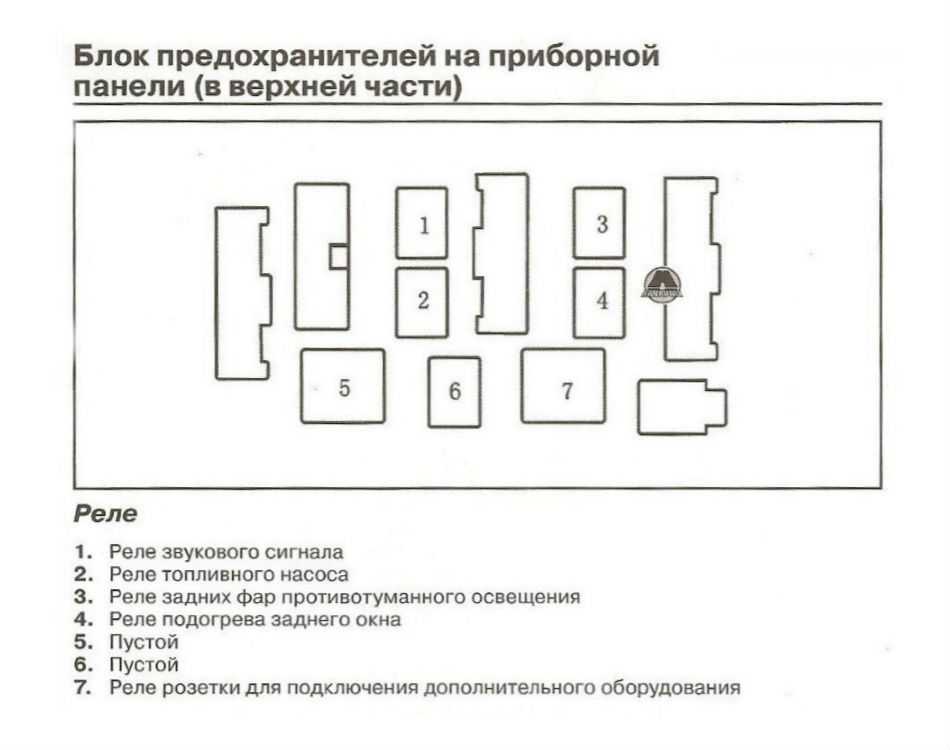

Блок предохранителей в салоне

Если вам необходимо заменить предохранители Лифан Солано, необходимо знать точное их расположение в автомобиле. Поскольку современные версии машин выпускаются в различных модификациях, расположение отдельных элементов может существенно отличаться. Для удобства мы рассмотрим наиболее частое расположение системы предохранителей и реле в салоне.

Предохранители находятся чаще всего на нижней части перчаточного ящика или бардачка. За этим ящиком в нижней части располагаются все блоки предохраняющих систем автомобиля Лифан Солано. В зависимости от модификации машины схема расположения отдельных элементов может несколько отличаться, однако ключевое предназначение остаётся неизменным во всех вариантах взаимного расположения элементов. В данном случае блок отвечает за исправную работу всех систем автомобиля, которые работают за счёт взаимодействия с электрической цепью.

Реле в данном автомобиле также располагается в нижней части бардачка рядом с основной частью блоков электрической цепи. При желании можно легко получить доступ к данному механизму с целью проведения его комплексной диагностики и замены. Для этого достаточно открыть перчаточный ящик, снять его, отсоединив удерживающие зажимы по бокам.

Блок предохранителей в моторном отсеке

Не менее важно знать, где находится блок предохранителей и реле в моторном отсеке машины Lifan Solano 620. Для обнаружения данной детали стоит открыть капот и внимательно осмотреть содержимое моторного отсека

На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано.Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку. После этого вы увидите необходимые механизмы в машине.

Lifan Solano 2 Лампы, предохранители

Лампочки устанавливаемые на Лифан Солано с 2016 года — второе поколение

Фара дальнего света H7 Фара ближнего света H1 Передний габаритный фонарь Светодиоды Указатели поворота PY21W

Стоп-сигнал/габаритный фонарь P21W/5W Задний габаритный фонарь W5W Задний указатель поворота Светодиод Задний противотуманный фонарь W16W Фонарь заднего хода W16W

Дневные ходовые огни Светодиод Дополнительный стоп-сигнал Светодиод Повторитель указателя поворота Светодиод Фонарь подсветки номерного знака Светодиод Передний плафон освещения салона W5W

Заправочные объемы Лифан Солано 2

Тормозная жидкость 0,7

0,75 л DOT4 Жидкость усилителя рулевого управления 0,84 л DEXRON 3 Охлаждающая жидкость 5,5 л G11 Топливо 55 л Неэтилированный бензин с октановым числом 95 или выше Хладагент кондиционера 500 г R134a Жидкость омывателя 2,4

3 л На основе этилового или изопропилового спирта Моторное масло 3,2

3,5 л Масло механической трансмиссии 2,0

2,2 л SAE 75W90 Масло автоматической трансмиссии 4,5 Специальное масло бесступенчатой трансмиссии

Предохранители Лифан Солано 2

в моторном отсеке

FS03 Предохранитель блока управления двигателем (ЕСМ) 10 A FS04 Предохранитель главного реле 25 A FS07 Предохранитель звукового сигнала 15 A FS08 Предохранитель компрессора кондиционера 10 A FS09 Предохранитель реле высокой скорости вентилятора 35 A FS10 Предохранитель реле низкой скорости вентилятора 35 A FS31 Предохранитель блока управления трансмиссии (TCU) 15 A Автомобиль с бесступенчатой трансмиссией FS32 Предохранитель реле дальнего света 15 A FS33 Предохранитель реле ближнего света 15 A

SB01 Предохранитель цепи питания электрооборудования салона 60 A Предохранитель с задержкой срабатывания SB02 Предохранитель контакта B+ генератора 100 A SB03 Предохранитель цепи электропитания вспомогательного оборудования 60 A Предохранитель с задержкой срабатывания SB04 Предохранитель вентилятора отопителя 40 A Предохранитель с задержкой срабатывания SB05 Предохранитель электродвигателя EPS 60 A Предохранитель с задержкой срабатывания SB08 Предохранитель электромагнитного клапана системы ABS 25 A Предохранитель с задержкой срабатывания SB09 Предохранитель гидроблока системы ABS 40 A Предохранитель с задержкой срабатывания

K11 Главное реле K03 Реле компрессора кондиционера K04 Реле высокой скорости вентилятора K05 Реле управления скоростью вращения вентилятора K06 Реле низкой скорости вентилятора K08 Реле вентилятора отопителя K12 Реле звукового сигнала K13 Реле питания блока управления бесступенчатой трансмиссией K14 Реле дальнего света K15 Реле ближнего света

предохранителей в салоне

FS01 Предохранитель генератора 25 A FS02 Предохранитель электрической блокировки рулевой колонки (ESCL) 15 A FS05 Предохранитель обогревателя сидений 15 A FS06 Предохранитель электропитания топливного насоса 15 A FS11 Предохранитель блока управления трансмиссией (TCU) 10 A FS12 Предохранитель фонарей заднего хода 10 A FS13 Предохранитель стоп-сигналов 10 A FS14 Предохранитель электропитанием блока управления ABS 10 A FS15 Предохранитель контроллера системы кондиционирования 10 A FS16 Предохранитель блока управления кондиционером 5 A FS17 Предохранитель плафона освещения салона/ подсветки выключателя зажигания 10 A FS18 Предохранитель системы пассивного бесключевого доступа/запуска двигателя (PKE/PEPS) 10 A FS19 Предохранитель подушек безопасности 10 A FS20 Предохранитель электропривода наружных зеркал 10 A FS21 Предохранитель стеклоочистителя 20 A FS22 Предохранитель прикуривателя 15 A FS23 Предохранитель выключателя электропитания аудио-видеосистемы 5 A FS24 Предохранитель аудиовидеосистемы/диагностического разъема 15 A FS25 Предохранитель ламп подсветки двери/ фонаря подсветки багажника 5 A FS26 Предохранитель B+ блока BCM 10 A FS27 Управление электропитанием блока BCM 10 A FS28 Предохранитель цепи электропитания центрального замка 15 A FS29 Предохранитель указателей поворота 15 A FS30 Предохранитель задних противотуманных фонарей 10 A FS34 Предохранитель габаритных огней 10 A FS35 Предохранитель электрических стеклоподъемников 30 A FS36 Предохранитель B+ комбинации приборов 10 A FS37 Предохранитель комбинации приборов 5 A FS38 Предохранитель люка 15 A

SB06 Предохранитель электропривода сидений 20 A Предохранитель с задержкой срабатывания SB07 Предохранитель стартера 20 A Предохранитель с задержкой срабатывания SB10 Предохранитель обогревателя заднего стекла 30 A Предохранитель с задержкой срабатывания

K02 Реле топливного насоса K07 Реле задних противотуманных фонарей K09 Реле IG1 K10 Реле ACC K11 Реле обогревателя заднего стекла K16 Реле IG2 K17 Реле START
