Предохранители и реле citroen c4 (b7), 2011 — 2018

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Схема автомобиля — Ситроен С4 — предохранители

Назначение и расположение предохранителей на Citroen C4. Более чем позитивная машина. Так как дизельные версии Ситроена не собираются в России, имеются ввиду 2011-2012 года, заказанная машина прибыла из Франции. Родная сборка — комплектация Ecsclusive. По городскому циклу расход около 6.5 литров. Трасса — 4.0 (при максималке не более 100). Если на трассе «топить» — 5.5. Управляемость — очень даже на высоте. В комплектации встроенная магнитола через USB!

Один блок предохранителей расположен под панелью управления, другой — в моторном отсеке.

Перед заменой предохранителя необходимо выяснить причину неисправности и устранить ее. Номера предохранителей указаны на блоке предохранителей.

Замените неисправный предохранитель на предохранитель того же тока (того же цвета)

Используйте специальный зажим А, закрепленный на крышке рядом с блоком предохранителей, на крышке имеются места для запасных предохранителей.

Для доступа к предохранителям, расположенным под панелью управления, снимите лючок, поверните болты на 1/4 оборота и откиньте блок.

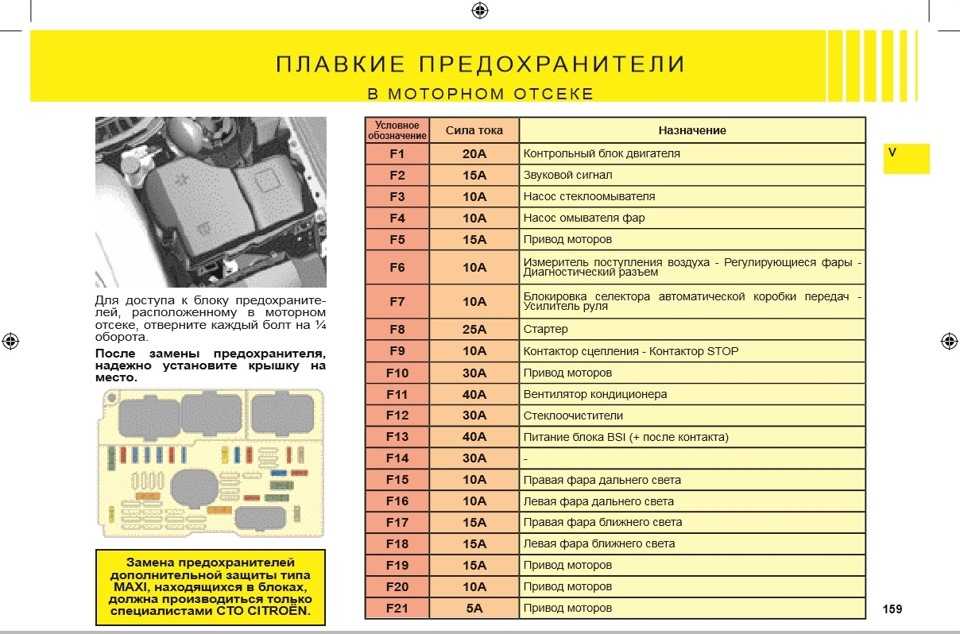

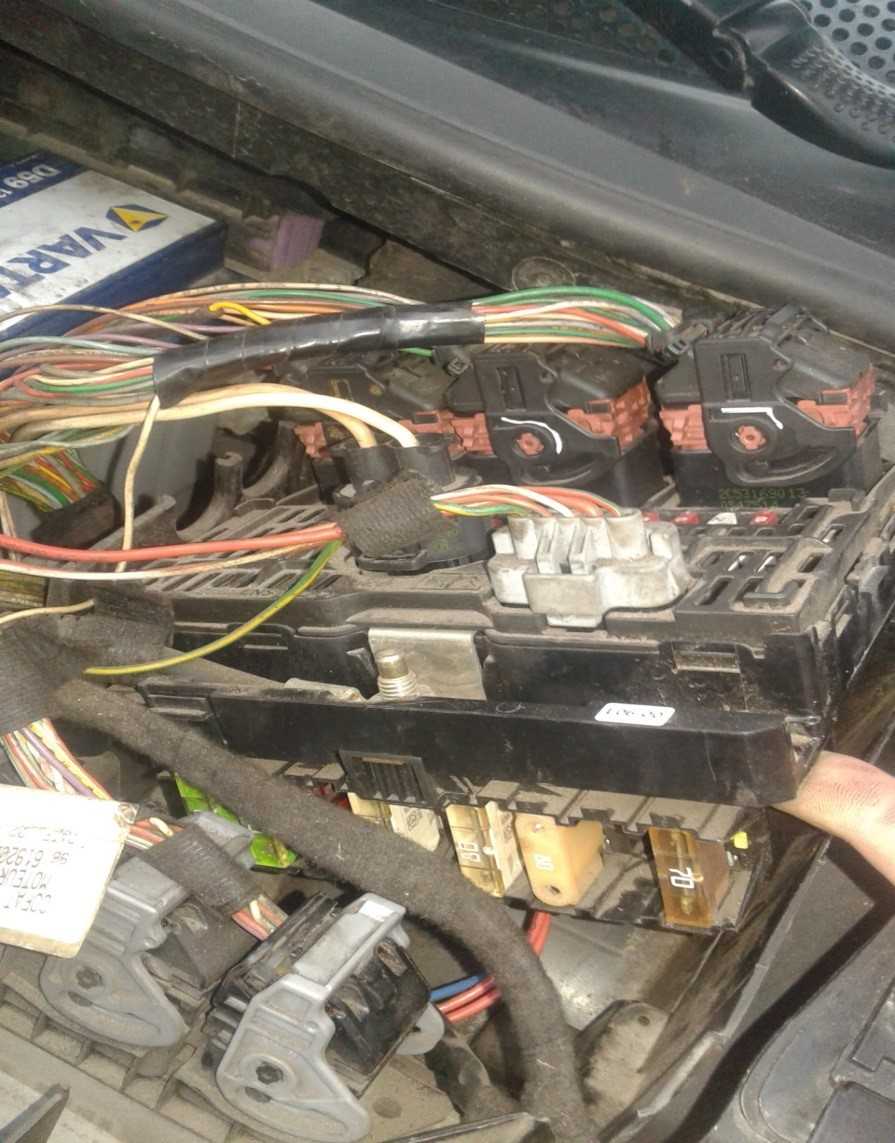

Предохранители в моторном отсеке

Блоки предохранителей Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

После проведения операции тщательно закройте крышку. Если крышка установлена неправильно или неплотно закрыта, это может привести к серьезным неисправностям в вашем автомобиле. По тем же причинам не следует допускать попадания жидкостей на блок предохранителей.

Работы с дополнительными защитными МАКСИ- предохранителями, расположенными в блоках, должны выполняться только специалистами «CITROЁN».

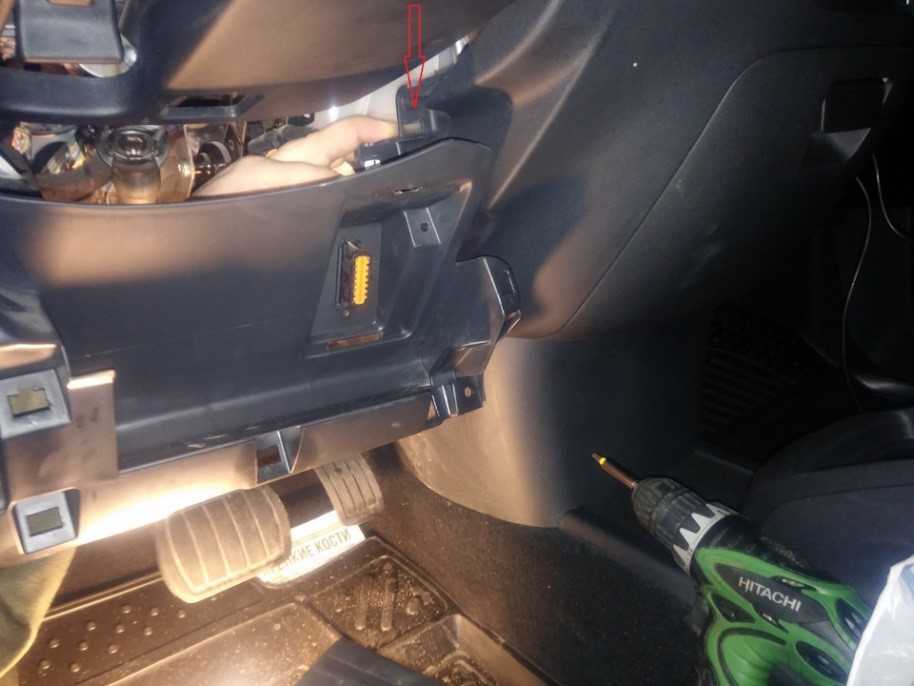

Предохранители в салоне ситроен с4

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель. Наглядно как добраться к банному блоку можете в видео.

p, blockquote 21,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

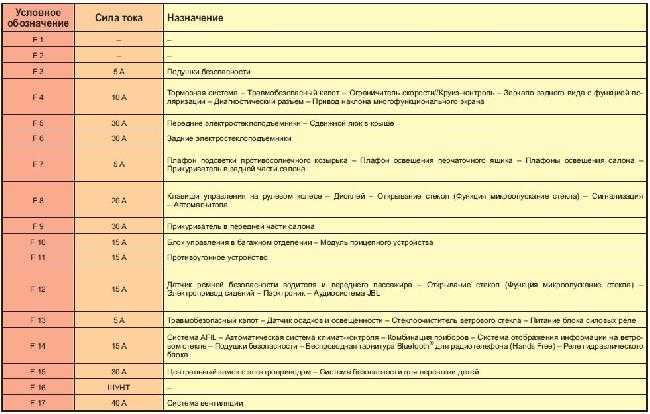

Обозначение предохранителей

p, blockquote 25,0,0,0,0 —>

F2 7.5A F3 3A Противоугонное устройство или кнопка системы «START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Автомагнитола F7 15A Электронный блок системы помощи при пуске «свободные руки» F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности F12 15A F13 10A Прикуриватель. F14 10A Прикуриватель задний в хэтчбеке. F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники. F19 5A Панель приборов. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке F24 3A Датчик дождя и освещенности F25 15A Блок подушек безопасности и пиротехнических натяжителей F26 15A F27 3A Двойной контактор педали тормоза F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A F30 20A F31 30A Центральный замок. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin) F34 5A F35 3A F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя — внутреннее зеркало заднего вида с электрохромированием F38 3A F39 30A

p, blockquote 26,0,0,0,0 —>

Вариант 2

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Расшифровка

p, blockquote 30,0,0,0,0 —>

• F1(15A) (Cтеклоочиститель).
• F2(30A) (Центральный замок-Суперблокировка).
• F3(5A) (Подушки безопасности и преднатяжители).
• F4(10A) (Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP, круиз – контроль и ограничитель скорости).
• F5(30A) (Передние стеклоподъёмники — Обогрев и электропривод зеркал заднего вида).
• F6(30A) (Задние стеклоподъёмники).
• F7(5A) (Внутреннее освещение.
• F8(20A) (Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола).
• F9(30A) (Прикуриватель — Задняя розетка 12V).
• F10(15A)(датчики давления в шинах – BVA – Контактор STOP).
• F11(15A)(Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр).
• F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки).
• F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем).
• F14(15А) (Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth).
• F15(30A)(Центральный замок – Суперблокировка).
• F16(SHUNT)( — ).
• F17(40A) Обогрев заднего стекла.
• F29(20A) Обогрев сидений.
• F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
• F36 (20A) Усилитель hi-fi.
• F37 (10A) Кондиционер.
• F38 (30A) Электропривод сиденья водителя.
• F39 (5A) Заправочный лючок.
• F40 (30A) Электропривод сиденья пассажира, панорамная крыша.

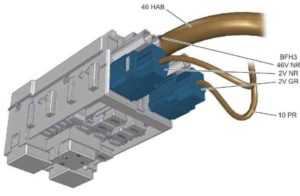

Блок с реле и предохранителями — BFH3

Расположен немногим ниже основного.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Элементы блока

p, blockquote 34,0,0,0,0 —>

F1 40A обогрев заднего стекла F2 7,5A зеркала с электроподогревом F3 10A реле F5 30A задний стеклоподъемник F6 30A стеклоподъемники передних дверей F7 30A сиденье водителя с электрическими регулировками F8 30A люк R1 — раскрытие наружных зеркал R2 — складывание зеркала заднего вида R3 — обогреваемое заднее стекло / обогреваемые зеркала

p, blockquote 35,0,0,0,0 —>

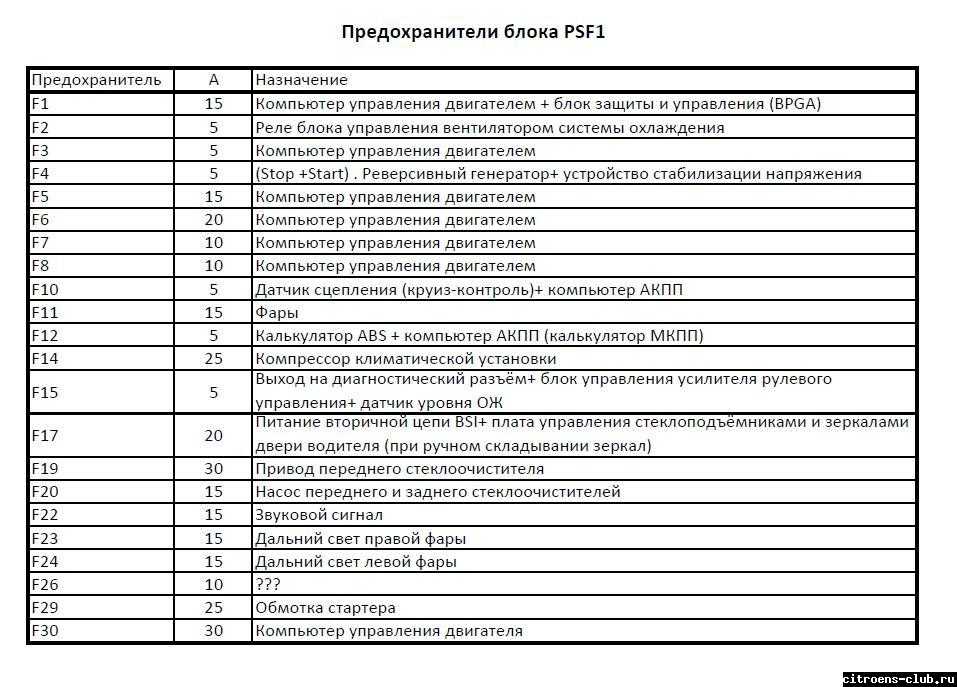

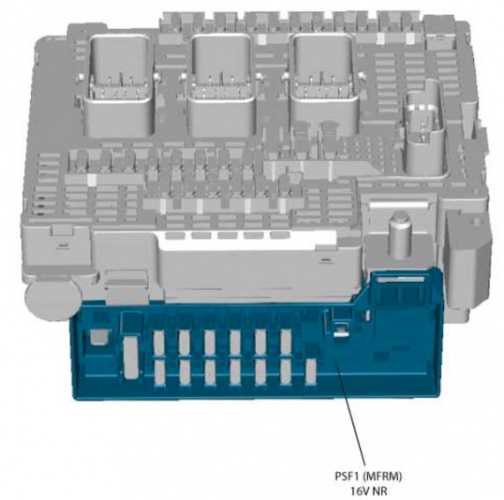

Блоки предохранителей

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

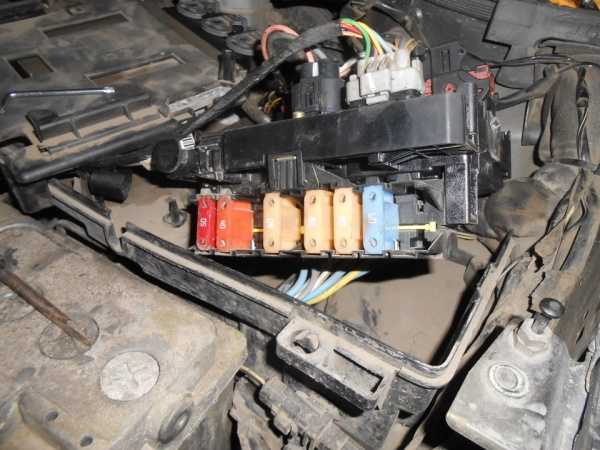

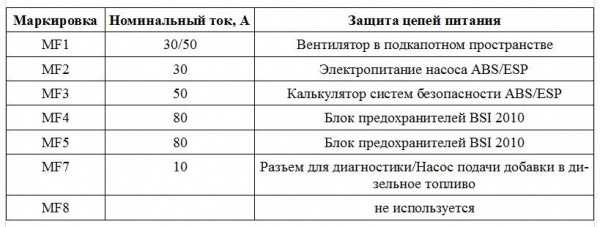

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители в салоне

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Замена предохранителей и реле

Для замены предохранителей необходимо выполнить следующие действия:

• Прежде всего, выявить причину неисправности, чтобы в дальнейшем ее устранить.
• Отключить клеммы от аккумулятора.
• Произвести замену предохранителя.

Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.
Следует использовать только специальный пластиковый пинцет, так как металлические инструменты могут повредить целостность электрической цепи и стать причиной не только выхода из строя какого-либо важного узла, но и возгорания всей машины.

В результате следует сказать, что отправляясь в дальнюю дорогу, нужно обязательно иметь с собой набор запасных предохранителей, чтобы устранить поломку в случае необходимости.

Моторный отсек

Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля

.

Назначение их следующее:

Показатель силы тока	Название контура, защищаемого контроллерами	Номер разъема на схеме
20А	Аудиосистема	1
10А	Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка)	2
10А	Свет в салоне, багажнике, подсветка зеркал	3
–	–	4
20А	Подогрев щеток в покое	5
–	–	6
7,5А	Противотуманка	7
30А	Аудиосистема	8
30А	Стартер	9
20А	Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива	10
–	–	11
15А	Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива	12
10А	Сочетания узлов	13
7,5А	Стартер, предохранитель с маркировкой «IG2»	14
10А	Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта	15
10А	Блокирование руля	16
30А	Элементы с маркировкой «DOME», «ECU-B №1», «RADIO»	17
10А	Клаксон	18
10А	Устройство импульсного впрыска	19
20А	Расходование воздуха, топливонасос, контроллер кислорода сзади	20
7,5А	Показатель электротока	21
10А	Подогрев зеркал, впрыск топлива	22
10А	Контроллер воздухораспределения, VSV, ACIS VSV	23
10А	Впрыск топлива	24
10А	Освещение дальнее левое, детектор дальнего	25
10А	Освещение дальнее правое	26
–	–	27
10А	Фара ближнего слева	28
10А	Фара ближнего справа	29
30А	Охлаждающая двигатель установка	30
50А	Контроль кондиционирования	31
50А	Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI»	32
30А	Отопление дополнительное	33
30А	Отопление дополнительное	34
30А	Обогреватель стекла сзади, элементы с маркировкой «MIR HTR»	35
30А	VSC	36
30А	Охлаждение	37
50А	VSC	38
80А	ЭУР	39
120А	Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF»	40
5А	Очистители стекол и дождевой контроллер	41
10А	Запасные контроллеры	42
20А	43
30А	44
Реле
Система управления мотором (EFI-MAIN №2)	R1
Зажигание (IG2)	R2
Топливонасос (C/OPN)	R3
Переключатели	R4
Световая техника (H-LP)	R5
Упр-ние мотором (EFI-MAIN №1)	R6
Подогрев стекла сзади (DEF)	R7
Контроль дневного света	M1

Проблемы с электроникой: способ диагностики и решения

Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д. Для проверки предохранительных компонентов обычно применяют:

• визуальный осмотр;
• мультиметр;
• сканер Can Clip (потребуется ноутбук).

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует» помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

>

Блоки предохранителей

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители в салоне

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Расположение, обозначение и описание предохранителей и реле на Citroen C3 второго поколения

В 2009 г. во Франкфурте-на-Майне был представлен Ситроен С3 2-го поколения. Модельный ряд 2010 г. отличался новым кузовом с панорамным остеклением, новой линейкой моторов, разработанных при участии инженеров БМВ. Производство продолжалось до 2016 г.

В подкапотном пространстве

Под капотом установлены предохранители, обеспечивающие защиту таким приборам и узлам:

• регулятору турбонаддува и датчику попадания воды на автомобилях с дизельным двигателем;
• стартеру;
• многофункциональному процессору на бензиновых модификациях;
• клаксону;
• электрическому усилителю руля;
• подогревателю дизтоплива;
• бензонасосу;
• переключателю скорости работы дворников;
• правой и левой фарам дальнего (ближнего) света;
• клапану Valvetronic (бензин);
• электровентилятору климатического оборудования и т.д.

Схема предохранителей в подкапотном пространстве.

На печатной плате имеются силовые предохранители, относящиеся к нескольким приборам:

• процессору ABS и ESP;
• подаче напряжения на интеллектуальный блок и модуль с плавкими вставками в салоне;
• вентилятору обдува.

В салонном модуле

В салоне находятся перемычки, относящиеся к следующему электрооборудованию:

• блокировке замков;
• разъему подключения прицепа;
• процессору подушек безопасности;
• сенсору угла поворота руля;
• парктронику;
• сигналу непристегнутых ремней безопасности;
• плафонам освещения в салоне;
• розеткам USB и прикуривателя;
• аудиосистеме;
• многофункциональному дисплею;
• подрулевому переключателю;
• датчику света и дождя;
• обогреву сидений и др.

Схема плавких перемычек, расположенных в салонном модуле.

Блок предохранителей на приборной панели

Расположение блока предохранителей

Автомобили LHD: блок предохранителей расположен в нижней части приборной панели (с левой стороны), за крышкой.

Откройте крышку и полностью снимите ее, потянув на себя.

Автомобили с правым рулем: Блок предохранителей расположен в нижней части приборной панели за перчаточным ящиком.

Откройте перчаточный ящик, сдвиньте две направляющие отверстия к центру, чтобы обойти первую защелку, возьмитесь за крышку перчаточного ящика и наклоните ее вниз.

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей приборной панели

Н °	Оценка	функции
1 *	30 А	Вентилятор кабины.
2	15 А	Стоп-сигналы, третий стоп-сигнал.
3	10 А	Задний противотуманный фонарь.
4	30 А	Стеклоочиститель ветрового стекла, омыватель ветрового стекла.
6	20 А	Центральный замок, электрические зеркала заднего вида.
7	15 А	Аудио, телематика, USB-модуль, система Bluetooth.
8	7,5 А	Дистанционный ключ, контроллер кондиционера, приборная панель, электрические стеклоподъемники, датчики дождя и солнца, сигнализация, приборная панель, органы управления на рулевом колесе.
9	15 А	Приборная панель и внутреннее освещение.
10	15 А	Аварийное освещение.
11	15 А	Стеклоочиститель заднего стекла.
12	7,5 А	Приборная панель, многофункциональный экран, парктроник, подогрев сидений, подогрев заднего стекла, электрические шторки на окнах, автоматическое управление светом фар.
13	15 А	Прикуриватель автомобиля, гнездо питания для аксессуаров.
15	20 А	Электрические жалюзи.
16	10 А	Зеркала заднего вида, аудиооборудование.
18	7,5 А	Задние сигнальные фонари аварийной сигнализации.
19	15 А	Дополнительная розетка.
20 *	30 А	Электрические стеклоподъемники.
21 *	30 А	Заднее стекло с подогревом.
22	7,5 А	Зеркала заднего вида с подогревом.
24	25 А	Сиденья водителя и пассажира с электроприводом.
25	30 А	Сиденья с подогревом.
		* Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Любые работы с макси-предохранителями должны выполняться дилером CITRON или специализированной мастерской.

3. Замена предохранителей

Блок предохранителей

При возникновении неисправности одного из электроприборов, прежде всего, следует проверить соответствующие предохранители.

Отсоединить крышку A.

Примечание:
— Рекомендуем заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.
— Извлеките предохранитель с помощью щипцов (1), расположенных с обратной стороны крышки A или В. Чтобы извлечь предохранитель из пинцета, следует сдвинуть его в сторону (как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.

Внимание:
— Необходимо проверить соответствующий предохранитель и при необходимости заменить его обязательно новым, имеющим тот же номинал.
— Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием

Назначение предохранителей

Примечание:
Количество предохранителей зависит от степени электрооснащенности автомобиля.

1. Регулятор скорости (круиз-контроль)/ограничитель скорости, заднее стекло с электрообогревом, предупреждение о непристегнутом ремне безопасности, система контроля дистанции при парковке, ветровое стекло с электрообогревом, корректор фар, дополнительное отопление.
2. Стеклоочистители ветрового и заднего стекол.
3. Обогреваемые сиденья водителя и пассажира.
4. Передние дневные ходовые огни.
5. Ближний свет фар. Автоматический режим.
6. Система освещения, предупреждение о расстоянии.
7. Звуковой сигнал.
8. Левая фара дальнего света.
9. Правая фара дальнего света.
10. Передние габаритные огни, правая фара дневного ходового света, правая фара ближнего света.
11. Левая фара ближнего света.
12. Передние габаритные огни.
13. Задние фонари, подсветка приборов, освещение номерного знака.
14. Стоп-сигнал.
15. Впрыск топлива, топливный насос, замок зажигания.
16. Подушка безопасности.
17. Коробка передач, полный привод (4WD), фонари заднего хода.
18. Усилитель рулевого управления.
19. Включение дальнего света фар, боковые указатели поворота, звуковой сигнал.
20. Задние фонари, левая фара дневного ходового света.
21. Подсветка приборов, освещение номерного знака.
22. Стеклоочиститель ветрового стекла.
23. Аудиосистема, мультимедийная система, диагностический разъем.
24. Центральный коммутационный блок в салоне.
25. Электрозамок рулевой колонки, освещение/стеклоочистители (автоматически).
26. Указатели поворота.
27. Центральный замок дверей.
28. Запуск двигателя.
29. Прикуриватель.
30. Габаритные огни, фары дальнего света, звуковой сигнал.
31. Щиток приборов.
32. Прикуриватель.
33. Задний противотуманный фонарь.
34. Наружные зеркала заднего вида с электроприводом.
35. Обогрев наружных зеркал заднего вида (электрические), электрообогрев заднего стекла.
36. АБС/ESP.
37. Плафон салона, освещение багажного отделения, подсветка вещевого ящика пассажира, электрические стеклоподъемники, кондиционер.
38. Полный привод (4WD).
39. Стеклоочиститель ветрового стекла.
40. Электростеклоподъемники задних дверей справа и слева.
41. Электрический стеклоподъемник пассажира.
42. Электровентилятор салона.
43. Импульсный стеклоподъемник водителя.
44. Место для дополнительного оборудования.
45. Аудиосистема, система отопления и кондиционирования воздуха, мультимедийная система.
46. Передние противотуманные фары.
47. Электрообогрев заднего стекла.

Замена предохранителей

Перед тем как приступить к замене перегоревшей плавкой вставки, необходимо:

• выключить зажигание и отключить все потребители электроэнергии;
• пользуясь таблицами и схемами, приведенными в руководстве по эксплуатации определить сгоревший элемент;
• определить и устранить неисправность, которая привела к выходу плавкой вставки из строя.

Ознакомиться с процессом замены сгоревшего предохранителя можно, посмотрев видеоролик:

Советы:

1. Для извлечения плавких вставок из посадочных гнезд используйте специально предназначенный для этого пинцет.
2. Для замены сгоревшего элемента применяйте только новые предохранители того же номинала или цвета. Установка несоответствующей плавкой вставки может привести к поломке или даже к возгоранию какого-либо электромеханического или электронного узла.

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.

Основной блок

Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

Обозначение предохранителя

Схема предохранителей в главном блоке моторного отсека

нет на диаграмме	Название предохранителя	Предохранитель	Защищенная цепь
1	МДПС 1	80 А	Электроусилитель руля (MDPS)
2	Генератор (ALT)	Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А	Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1
3	Обогрев заднего стекла	40 А	Распределительная коробка панели приборов (реле обогрева заднего стекла)
4	АБС 1 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
5	АБС 2 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
6	Поклонник	40 А	Реле вентилятора кондиционера
7	Дворники	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
восемь	ЭБУ 2 (E2)	10 А	Соединительный разъем
девять	Ближний свет правой фары (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближнего света (LH)	10 А	Ближний свет, левая фара
одиннадцать	Правая фара дальнего света (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальнего света (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ)	20 А	Катушки зажигания №1-4, конденсатор
14	Инжектор (INJECTOR)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4
15	Фары заднего хода (лампа B / UP)	10 А	Переключатель фонарей заднего хода
16	Батарея 1	40 А	Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза)
17	Аккумулятор 2	50 А	Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Замок зажигания, соединительный блок PDM (реле IG2), реле стартера
19	Вентилятор	40 А	Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1
ветры	ЭБУ 1 (E1)	30 А	Главное реле
21 год	MA 2 (T2)	20 А	PCM (комбинированный модуль управления двигателем и трансмиссией)
22	Левый ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер (A / C)	10 А	Реле кондиционера
27	Аккумулятор 3	40 А	Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей)
28 год	Зажигание 1 (IG1)	30 А	Замок зажигания, блок реле PDM (реле IG1, реле ACC)
29	Розетка 1	40 А	Распределительная коробка панели приборов (реле розетки)
тридцать	Телематика	10 А	Устройство мониторинга

Обозначение реле

Схема реле в моторном отсеке

нет на диаграмме	Название реле	Вид
1	Главное реле	МИНИ
2	Реле стартера	МИКРО
3	Реле топливного насоса	МИКРО
4	Реле нет. 2 дворника	МИКРО
5	Реле дальнего света	МИКРО
6	Реле вентилятора охлаждения №2	МИКРО
7	Реле кондиционера	МИКРО
восемь	Реле вентилятора кондиционера	МИКРО
девять	Реле вентилятора охлаждения №1	МИКРО
10	Реле нет. 1 дворник	МИКРО
одиннадцать	Реле фар	МИКРО
12	Реле звукового сигнала	МИКРО

Дополнительный блок

Схема

Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)

При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.

После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.

Какие предохранители на Kia Rio

На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:

В автомобиле используются предохранители трех типов:

1. Тип ножа (для малых токов);
2. Картридж;
3. Мультиплавы (на большие токи).

Где находятся, как обозначаются и для чего нужны предохранители и реле на Ситроене С3 первого поколения

Citroen C3 1-го поколения выпускался с 2002г. по 2009 гг. на заводах компании во Франции и Бразилии (с 2003 г.) в кузовах 5-дверный хетчбэк и кабриолет. В 2004 г. появилась спортивная версия, а в 2005 г. состоялся фейслифтинг, изменивший внешний вид и отделку салона. В 2006 г. произошло обновление кабриолета.

Под капотом в моторном отсеке

В подкапотном пространстве установочный модуль расположен между аккумулятором и правым бортом.

Блок предохранителей можно найти в моторном отсеке возле аккумуляторной батареи.

Здесь размещаются перемычки для защиты такого электрооборудования:

• электрического вентилятора;
• фонарей заднего хода;
• стеклоочистителя на ветровом стекле;
• топливного насоса;
• кислородного датчика;
• АБС;
• ЕСП;
• стеклоомывателя;
• лампочек в противотуманных фарах;
• звукового сигнала;
• круиз-контроля;
• ламп ближнего и дальнего света;
• предварительного подогрева топлива для автомобилей с дизельным двигателем и т.д.

Перечень предохранителей в моторном блоке.

В салоне авто

В салоне установочный бокс находится слева от рулевой рейки под пластиковой накладкой.

Здесь смонтированы плавкие вставки, подключенные к нескольким электроприборам:

• прикуривателю;
• навигации;
• стоп-сигналам;
• диагностическому разъему;
• центральному замку;
• сирене противоугонного устройства;
• магнитоле;
• кондиционеру или печке;
• датчикам парковочного ассистента;
• обогреву заднего стекла и наружных зеркал заднего вида;
• подсветке номерного знака;
• передним стеклоподъемникам;
• сдвижному люку в крыше и др.

Схема плавких вставок в салоне автомобиля.

Где находятся предохранители и как заменить перегоревший предохранитель?

Когда с электроприборами или светом автомобиля что-то идёт не так, то настаёт самое время проверить блок предохранителей и найти в нём нужный предохранитель, чтобы увидеть и чаще всего убедиться, что причина именно в нём. Так повелось, что наиболее часто проблемы с неработающей электроникой в авто возникают именно из-за перегоревшего предохранителя. Впрочем, сам перегоревший предохранитель также может указывать на более глубокие проблемы самого разного рода, которые, возможно, придётся диагностировать, если это будет повторяться. Итак, где же найти предохранители в машинах разных марок и моделей?

На самом деле существует три типа автомобильных предохранителей:

• керамические,
• стеклянные трубки
• плоские.

Если Ваш автомобиль выпущен раньше, чем, скажем, 1980 год или чуть позднее, то у Вас вероятнее всего предохранители в виде керамических трубок. Стеклянные трубки — ещё один устаревший тип предохранителей, который также встречается сегодня довольно редко. И третий тип — в виде плоского блока — скорее всего, будет в Вашем автомобиле. Плоские предохранители подключаются к блоку-щиту, просто всовываясь туда. Теперь давайте перейдём к главному вопросу: где находятся предохранители и как нам их найти в автомобиле?

Блок 1032

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.

Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:

Механическая коробка переключения передач с электронным управлением

Электрический насос усилителя руля

Узел контроля за перегревом дизельного мотора

Узел коммутации и защиты

Электрический насос механической коробки переключения передач с электронным управлением

Электромотор системы Valvetronic

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Блок PSF1

Блок предохранителей PSF1 на «Ситроен С4» устанавливается в правом углу подкапотного пространства автомобиля (со стороны переднего бампера) и защищает от перегрузки или короткого замыкания электрические цепи большинства электронных и электромеханических устройств.

Конструктивно все элементы, находящиеся внутри PFS1, помещены в пылевлагозащищенный корпус, поэтому для доступа к ним нужно снять верхнюю крышку корпуса. Под крышкой находятся предохранители:

Кроме того, в узел MFRM на «Ситроен С4» входят плавкие элементы:

Маркировка	Номинальный ток, А	Защищаемые узлы и устройства
F10	5	Управление автоматической коробкой переключения передач
F11	5	Реле дистанционного пульта-ключа
F12	15	Компьютер автоматической коробки переключения передач

Высокая надежность работы электрической схемы автомобиля «Ситроен С4» обеспечивается наличием так называемых макси-предохранителей. Они, также как и обычные плавкие вставки, размещены в корпусе устройства PSF1. Их основное предназначение — защита цепей электропитания наиболее ответственных узлов автомобиля:

Краткая инструкция по эксплуатации: доступ к блокам предохранителей, как их разобрать и заменить

Чтобы разобрать монтажный бокс с плавкими вставками в салоне, нужно выполнить несколько действий:

1. Сесть на водительское сиденье.
2. Нажать на замки защитной панели модуля.
3. Снять ее.
4. Выдвинуть вперед печатную плату.
5. Отсоединить разъемы.
6. Демонтировать блок с перемычками.

Для получения доступа к предохранителям в моторном отсеке следует выполнить аналогичные действия.

Перед заменой вставок надо обеспечить безопасность водителя:

1. Припарковать машину на ровном участке дороги.
2. Поставить ее на ручник.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электроприборы.
5. Вытащить ключ из замка зажигания.
6. Отбросить клеммы от аккумулятора.

Далее устранить причины перегорания перемычек:

• просушить плату, если на нее попала вода;
• заизолировать оголенные провода;
• протянуть ослабленные и зачистить окисленные контакты;
• заменить или отремонтировать отказавшие приборы;
• отключить от розеток оборудование, мощность которого превышает номинал вставки;
• удалить восстановленные перемычки или их заменители.

Теперь можно заменить сгоревшую вставку, используя диэлектрический пинцет, находящийся в отдельном гнезде монтажного блока. После того как будет установлена новая перемычка подходящего номинала, необходимо проверить работоспособность отказавшего прибора и установить на место снятые крышки.
