Щелкает реле стартера, но не крутит, в чем причина неисправности

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

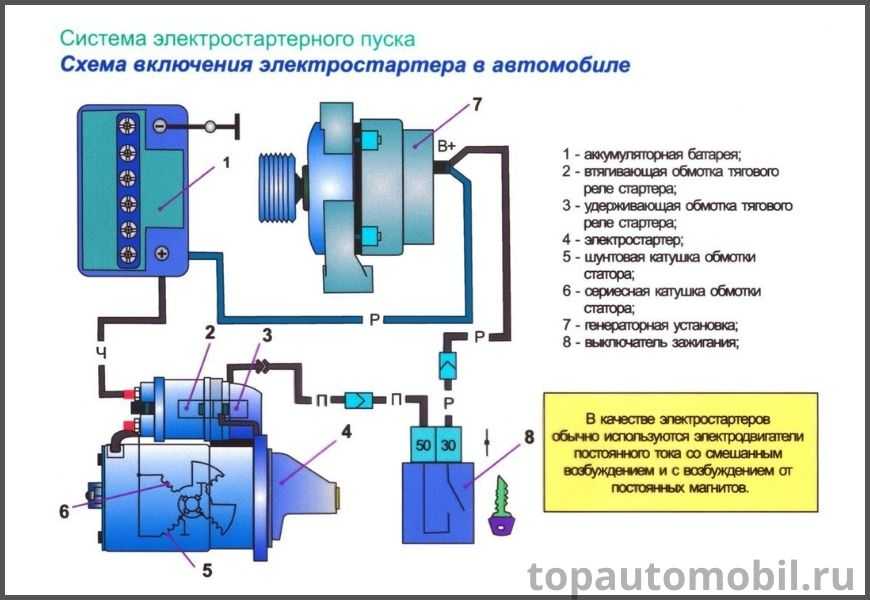

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Неисправность аккумуляторной батареи

Эта неисправность встречается достаточно часто. Аккумуляторная батарея может разрядиться или прийти в негодность по какой-либо причине. Вот три признака, по которым можно понять, что батарея разряжена:

Если стартер щелкает, но не крутит. Щелкает именно втягивающее реле, а в этот момент гаснут все индикаторы приборной доски автомобиля;
Если происходит не один щелчок, а целая серия. В это время все лампочки и индикаторы на панели начинают затухать;
При полностью разряженном аккумуляторе может вообще ничего не происходить при повороте ключа зажигания.

Теперь необходимо разобраться, что случилось с аккумулятором. Если он просто разрядился, то его достаточно зарядить. Если он пришел в негодность, то его необходимо заменить на работоспособный аккумулятор. Разрядившаяся батарея это только следствие, необходимо найти причину, что привело к этому. Возможно, что вы забыли выключить свет или другие потребители энергии. В этом случае понятно, почему батарея разрядилась. Если же вы уверенны в том, что все было выключено, а батарея все равно разрядилась, то вам необходимо проверить работу генератора.

Поиск неисправности в проводах

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

слабая масса движка с кузовом;
ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, затем все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки «жизни» вовсе пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверку нужно делать вдвоем:

один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
второй человек, сидя за рулем автомобиля, поворачивает ключ до упора вправо;
если действительно была плохая масса, стартер сразу начнет крутить с нормальной скоростью.

Также следует обеспечить надежность все креплений на стартере, для этого выполняем действия:

откручиваем все гайки на пусковом устройстве, предварительно сняв клеммы с аккумулятора;
протираем места соединений и крепежные элементы сухой чистой ветошью;
обрабатываем контакты WD-40;
заворачиваем гайки с необходимым усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение должно быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и выяснять, что послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узел придется демонтировать.

Устранение неполадок на примере ВАЗ 2110: видео

Подробнее об исправлении проблем на ВАЗ:

Если стартер щелкает и не крутит, то не стоит впадать в панику. Проверьте контакты и электрические соединение на аккумуляторе, стартере, реле, массу на кузове. Помните, что 90% неисправностей таятся в плохом контакте. Повторите попытку запуска, с интервалом 15–20 секунд. В случае удачи, рекомендуется побыстрее ехать на сервисную станцию для проведения диагностики. Если завести автомобиль естественным образом не удалось, то попробуйте другие способы запуска. Или если вы уверены в своих силах, займитесь самостоятельным демонтажем, чтобы потом доставить деталь в ремонтную мастерскую.

Износились щетки стартера

Неисправность проявляется точно также как и подгорание контактных пятаков (громкие щелчки при повороте ключа зажигания), отличие только в том, что при износе щеток стартер никогда не будет вращаться.

Проверяется то точно также при перемыкании отверткой контактов втягивающего реле.

как на этой картинке:

Стартер крутится не начинает, искренне не наблюдается.

Как завести машину?

К сожалению, этим стартером машину завести невозможно, его необходимо или отремонтировать или заменить.

Если машина оборудована механической коробкой передач, возможно, получится завести с толкача или методом буксирования.

Если машина оборудована автоматической коробкой передач, имеет смысл вызывать буксир или эвакуатор.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле

В то же самое время другие индикаторы интенсивность свечения практически не меняют

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Стартер не крутит втягивающее, но щелкает
Как проверить втягивающее реле стартера?
Почему машина не заводится, но стартер крутит?

Щетки и обмотка

Внутри корпуса стартера расположено 4 стальных сердечника (башмака) с обмоткой, которая соединяется в цепь.

Полезно! В некоторых автомобилях используются не сердечники с обмоткой, а магниты, что намного удобнее.

Ток на обмотку поступает с центрального входа, а выход выводится на две медно-графитовые положительные щетки, которые идут к коллектору. Также с ним соединяются отрицательные щетки, которые идут от массы стартера. Все щетки постоянно прижимаются при помощи небольших пружин. Но, так как графит не самый долговечный материал, эти элементы имеют свойство довольно быстро стираться. Когда износ щеток доходит до критического уровня втягивающее реле перестает получать ток.

При подобной поломке стартер не будет издавать совершенно никаких сторонних звуков. Для ремонта потребуется его разобрать и оценить состояние щеток. Если с ними все в порядке, то смотрим обмотки. Если они сгорели, то выгорит и слой лака, который на них наносится. Также вместо медного цвета обмотки будут черными. Также о проблеме свидетельствует неприятный горелый запах. В этом случае самым лучшим будет заменить весь узел целиком, хотя можно обойтись и новыми обмотками.

Проверка и ремонт

Как сказано выше, сломаться механизм может по разным причинам. Поэтому ремонт стартера автомобиля должен производиться в соответствии с итогами диагностики. Перед тем, как отремонтировать стартер, необходимо запастись всеми нужными инструментами и комплектом для ремонта. Ремкомплект стартера можно приобрести в любом автомобильном магазине. Если вы не знаете, как разобрать стартер, попробуйте воспользоваться сервисным мануалом к авто, но обычно в этом нет ничего сложного.

Реле

В первую очередь, ремонт стартера автомобиля включает в себя диагностику реле. При подаче напряжения на плюсовой вывод обмотки должен раздаться щелчок — тот звук будет свидетельством работоспособности реле, при этом бендикс узла должен переместиться. На подключенном экране омметра при этом будет показано замыкание контактов. Если этого не произошло, то ремонт стартера автомобиля сводится к откручиванию болтов и замене реле.

Новое втягивающее реле для авто

Щетки

Ремонт грузовых стартеров или для легковых машин может свестись к замене щеток. Замена щеток стартера осуществляется путем демонтажа задней крышки, при этом, даже если щеточный узел не износился, специалисты все равно советуют его менять. Разборка стартера покажет, что щетки расположены в задней части моторчика, при этом если одна из них ломается, это приведет к неработоспособности узла в целом. Для демонтажа необходимо выкрутить клеммы и извлечь пружинки.

Статор

Переборка стартера включает в себя проверку статора, при помощи омметра необходимо произвести его диагностику на пробой, при этом полученные показатели должны составлять не меньше 10 кОм. Если полученные показания другие, то ремонт стартеров иномарок или отечественных авто заключается в замене статора. В некоторых случаях, если на авто используется редукторный механизм, может потребоваться замена стартера в сборе, поскольку конструктивные особенности такого устройства не позволяют выполнить его ремонт.

Ротор

Починить стартер можно путем замены ротора, чтобы добраться до него, потребуется открутить шпильки, фиксирующие две части электромотора. Сделав это, можно произвести демонтаж узла полностью, заранее демонтировав стопорное кольцо с шайбой. Прежде чем заменить ротор, нужно уделить время проверку обмоток, при наличии следов копоти на них нужно осуществить замена якоря. Также проверьте коллектор — на нем может быть небольшой налет, но иногда его большой слой является причиной невозможности запуска механизма. Ремонт стартера своими руками в данном случае будет заключаться в очистке коллектора с использованием наждачки.

Далее, производится проверка механической составляющей. Если вы пропустите какую-то поломке, впоследствии это может стать причиной более серьезной проблемы, так что если вы не уверены в своих силах, то единственное, что вам может помочь, это замена стартера. В некоторых случаях локализовать неисправность поможет замена втулок стартера. Такая необходимость возникает редко, но иногда замена втулки стартера действительно помогает решить проблему.

Источники

https://seite1.ru/remontiruem-sami/osnovnye-prichiny-neispravnosti-startera/.html
https://nahybride.ru/dvigatel/ne-zavoditsya-mashina-starter-ne-krutit
https://avtozam.com/elektronika/pusk/starter-ne-krutit-vtyagivayushhee/
https://russia-avto.ru/remont/pochemu-ne-rabotaet/pochemu-ne-rabotaet-starter
https://life-with-cars.ru/ekspluatatsiya-avtomobilya/sovety-voditelej/starter-shhelkaet-no-ne-krutit-v-chem-prichina/

Внутренние причины, почему стартер может выйти из строя

Редкая неисправность стартера на ВАЗ – прогорания якоря. В этом случае обмотка обрывается из-за превышения по току. Ремонту такая поломка не поддается – остается только полная замена якоря или стартера целиком.

К механическим поломкам может относится:

стесывание зубьев;
износ муфты;
износ зубчатого венца маховика.

Во всех случаях присутствует одинаковый симптом: резкий металлический треск при работе. Зубья проскакивают, образовавшаяся стружка застревает и создает характерный звук.

Механические поломки не поддаются ремонту, т.к. восстановление зубьев произвести невозможно. Причина неисправности, как правило, кроется в неправильной эксплуатации автомобиля, например, в езде на стартере.

Также характерная черта: при повороте ключа, ВАЗ издает характерные щелчки реле, т.е. электрическая часть в полном порядке.

Нередко встречаются проблемы с щетками. Если реле щелкает, но стартер не крутит, это может говорить об износе.

Щетки – это графитовые столбики, которые передают напряжение от статора ротору. Внутри появляется электромагнитный контур, создающий то самое вращение. Со временем они стираются, от чего ток перестают передвигаться. Т.к. щетки – это расходник, их достаточно просто заменить на новые.

Основные причины плохого пуска

Список причин, по которым холодный двигатель плохо заводится, достаточно широк. Перед началом диагностики необходимо точнее локализовать неисправность. Убедитесь, что аккумуляторная батарея заряжена, стартер ровно (с одинаковой скоростью) крутит двигатель. Дополнительно стоит исключить возможность заправки низкосортным бензином.

Подача топлива

Проблемы с запуском мотора могут возникнуть как в результате того, что отсутствует подача топлива, так и по причине сбоев в процессе его воспламенения в цилиндрах двигателя. Что касается топливоподачи, то горючего может быть слишком мало для запуска. Также возможен вариант, когда свечи зажигания заливает избытками топлива.

Начать проверку стоит с того, чтобы убедиться в наличии выхлопа. Если из выхлопной трубы появляется легкий дымок после вращения стартером, тогда это указывает на то, что подача топлива в цилиндры присутствует.
Следующим шагом становится выкручивание свечей зажигания. Свечи нужно выкрутить после неудачной попытки завести двигатель. Если свеча залита бензином, тогда это зачастую может указывать на проблемы с герметичностью форсунок или зажиганием. Проверьте целостность самих свечей и высоковольтных проводов, а также убедитесь, что на свечах есть искра. Сухая свеча зажигания укажет на то, что топливо в цилиндр не подается.
Препятствовать нормальной подаче горючего в двигатель могут также засоренные фильтры грубой и тонкой очистки, а еще неисправные или сильно закоксованные инжекторные форсунки. Топливо может также не поступать в двигатель по причине того, что произошло резкое снижение производительности бензонасоса. Это означает, что топливный насос не создает нужного давления. Для выяснения причин потребуется проверить давление топлива в рампе и сам бензонасос.

Электронные датчики

Инжекторная система электронного впрыска оснащена специальными датчиками, благодаря которым реализовано взаимодействие с ЭБУ двигателем. Выход отдельных электронных компонентов из строя может привести к тому, что на блок управления подаются неправильные сигналы и двигатель не получается завести.

Если мотор не заводится, тогда необходимо проверить несколько датчиков:

Проверка зажигания

Двигатель может не запускаться в том случае, если неисправен распределитель зажигания. Данная неисправность проявляется таким образом, что при вращении стартером не происходит так называемого схватывания, то есть не присутствуют признаки одиночных попыток воспламенения топливно-воздушной смеси в цилиндрах мотора.

Также стоит уделить внимание выставлению угла опережения зажигания, ремню ГРМ и его приводу. В отдельных случаях стоит произвести проверку состояния системы изменения фаз газораспределения (при наличии таковой). Катушку зажигания можно проверить при помощи мультиметра

Катушку зажигания можно проверить при помощи мультиметра.

Снижение компрессии

Падение компрессии в одном или нескольких цилиндрах двигателя является последствием естественного износа или повреждений силового агрегата. Мотор с низкой компрессией не , так как происходит сильное увеличение зазоров между деталями в цилиндре. Другими словами, в камере сгорания не удается достичь нужного давления для воспламенения рабочей смеси в момент пуска.

Частыми причинами указанной неисправности может выступать разрушение поршня, поломка или залегание поршневых колец, прогар клапана ГРМ, износ стенок цилиндров и т.д. Низкая компрессия чаще проявляется при холодном пуске, но также может присутствовать постоянно (при попытке завести сильно изношенный мотор «на горячую»). Двигатель с подобной неисправностью наиболее сложно завести в условиях низких температур. Для точной диагностики компрессию нужно мерить.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Почему двигатель может не заводиться при низких температурах: возможные причины и неисправности. Как правильно запускать промерзший мотор после стоянки.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Почему двигатель после запуска дымит черным дымом. Причины появления белого дыма или синего цвета выхлопных газов. Диагностика неиспрвностей, рекомендации.

Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.

Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.

Как происходит запуск двигателя стартером

Стартер представляет собой электромотор постоянного тока, он питается от аккумулятора. Благодаря шестеренчатому приводу, который приводит во вращение маховик двигателя, он сообщает коленвалу крутящий момент, необходимый для пуска мотора.

К основным рабочим элементам относятся:

двигатель постоянного тока;
втягивающее реле;
обгонная муфта (бендикс).

Электродвигатель постоянного тока питается от аккумуляторной батареи. Напряжение снимается с обмоток пускателя при помощи угольно-графитовых щеточных элементов. Втягивающий элемент представляет собой механизм, внутри которого располагается соленоид с парой обмоток. Одна из них – удерживающая, вторая – втягивающая.

На сердечнике электромагнита закреплён шток, другой конец которого воздействует на обгонную муфту. На корпусе вмонтированы два мощных подводных контакта. На якоре электродвигателя располагается обгонная муфта или бендикс.

Устройство муфты свободного хода выполнено таким образом, что в момент запуска двигателя, ее приводная шестерня выходит из зацепления с венцом маховика, оставаясь целой и невредимой. Если бы шестерня не имела специальной муфты, она бы пришла в негодность после непродолжительной работы.

При запуске приводная шестерня обгонной муфты передаёт вращение маховику двигателя. Как только двигатель запускается, обороты вращения маховика возрастают. Шестерне пришлось бы испытывать большие нагрузки, но тут в работу вступает муфта свободного хода. С её помощью шестерня бендикса свободно вращается, не испытывая нагрузки.

Конструкция стартера

Независимо от конкретной версии (редукционная/безредукторная, с обмоткой статора или без нее) электростартер включает втягивающее реле. Этот электромеханический узел выполняет одновременно две функции:

Выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
Разгружает контакты замка зажигания: ток, потребляемый механизмом, велик, а втягивающее реле позволяет управлять пускателем с помощью сравнительно малого тока.

Конструкция втягивающего механизма проста: в его корпусе размещены две обмотки разной мощности, которые притягивают (отсюда и название) сердечник. В сердечнике установлена вилка, которая перемещает бендикс через рычаг, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание непосредственно от аккумулятора.

Две обмотки используются для уменьшения потребления тока: для вытягивания сердечника требуется больше силы, чем для удержания его на месте. Как только сердечник замыкает «пятаки», обмотка выдержки шунтируется, и работает только удерживающая обмотка.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Причины щелчков при включении ЗЗ

Рассмотрим основные причины, приводящие к полной или частичной неработоспособности стартера:

проблемы с электропитанием стартерного узла – чаще всего нарушается контакт массы по причине ослабления болтового соединения или его окисления. Кроме стартера, на массу запитаны реле, втягивающее и основное, так что эти узлы также подлежат проверке на наличие качественного контакта;
неисправно втягивающее реле. Наиболее вероятной причиной становится обрыв/короткое замыкание обмотки, изредка встречается механическая поломка;
КЗ в обмотке стартера. Характерная поломка для возрастных автомобилей, на машинах с пробегом до 100-150 тысяч км/ практически не встречается;
проблемы в контактной группе – чаще всего это сгоревший предохранитель, но встречаются нарушения проводимости в замке зажигания или контактах проводки;
пробуксовка муфты стартера. Поскольку ремонту муфта не подлежит, потребуется её замена;
привод стартера засорен, из-за чего он движется по резьбе туго, с трудом. Решается прочисткой и смазыванием резьбы после её разборки.

Рассмотрим характерные неполадки и проблемные моменты, при которых коленвал автомашины при включении зажигания практически не проворачивается или вращается едва-едва:

зимой такая проблема может возникнуть из-за несоответствия моторного масла региону использования – оно загустевает и не даёт проворачиваться коленчатому валу;
севший аккумулятор. Также чаще встречается зимой, поскольку при отрицательных температурах АКБ теряет заряд намного быстрее;
щёлканье стартера указывает на износ его щёток, хотя на некоторых моделях ВАЗ при такой проблеме даже щёлканья не будет.

Изредка встречаются и другие причины, которые приводят к невозможности пуска двигателя вне зависимости от того, холодный он или разогретый. Так, может оказаться, что отказала возвратная пружина, расположенная во втягивающем реле. Возможна также расклейка магнитов статора – лечится разборкой и склеиванием их вручную.

Рассмотрим детальнее основные причине неработоспособности стартера.

Причины отсутствия запуска ДВС, связанные с аккумулятором

Самая простая причина, почему не заводится авто – севший аккумулятор, его состояние проверяют замером напряжения с помощью мультиметра. При подключении щупов измерительного прибора к аккумуляторным выводам на вольтметре должно быть напряжение от 12,4 до 12,8 Вольт, если оно меньше, АКБ необходимо зарядить. Признак севшей батареи – уменьшение яркости подсветки панели приборов при попытке запустить двигатель. Когда АКБ садиться полностью, тогда уже приборы не подсвечиваются, разумеется, нет звуков и при повороте ключа зажигания.

Проверяем, нет ли окислов на клеммах и выводах АКБ, также надежность соединения проводов на аккумуляторе. Клеммные контакты легко отмываются обычной водой (разумеется, не нужно это делать в мороз на улице), для зачистки можно использовать наждачную бумагу, щетку по металлу, специальный инструмент с металлическим ершиком внутри.

Стартер щёлкает, но не крутит: почему и как исправить

Владельцы автомобилей нередко сталкиваются с неприятной ситуацией: после поворота ключа в замке зажигания слышно как щёлкает стартер, но он не крутит. Двигатель не заводится. И дело, как правило, не в аккумуляторе или в отсутствии топлива в бензобаке. Без нормально работающего стартера дальнейшая эксплуатация транспортного средства невозможна. Причин, почему он издаёт щелчки и не крутит, может быть несколько: от простых проблем с контактами до серьёзных поломок в системе запуска. Внешних признаков неполадки тоже бывает множество.

Почему стартер щёлкает, но не крутит

Составные части стартера на примере ВАЗ 2114

Водители-новички часто заблуждаются, думая, что щелчки издаёт реле стартера. Но на самом деле источник звуков — это втягивающее устройство, которое приводит в сцепление рабочую шестерню бендикса с венцом маховика двигателя и обеспечивает его запуск.

Если слышно несколько щелчков

Опытные водители по характеру щелчков могут определить, где конкретно есть неисправность. Если при повороте ключа зажигания слышны несколько щелчков, то следует искать неполадку в:

тяговом реле, подающее напряжение на стартер;
плохом контакте между реле и стартером;
недостаточном контакте массы;
других контактах стартера, плохо прилегающих друг к другу.

Исправная работа системы запуска мотора зависит от нормального функционирования каждой составляющей. И не имеет значение, на каком автомобиле вы ездите: Приора или Калина, Форд, Нексия или другая иномарка. Поэтому сначала надо проверить электрические соединения, начиная от клем автомобильного аккумулятора до контактов стартера. Часто это помогает запустить двигатель, добраться до ближайшей станции техобслуживания и провести более детальную диагностику системы запуска.

Слышен один щелчок

Мощный щелчок и незапуск мотора указывает на проблему в стартере. Сам звук говорит о том, что тяговое устройство работает и к нему идёт электрический ток. Но сила заряда, поступающего на втягивающее устройство, недостаточная для запуска двигателя.

Следует попытаться несколько раз (2–3) с интервалом 10–20 секунд завести мотор. Если попытки будут неудачными, то возможны такие причины:

втулки и внутренние щётки стартера сильно изношены и подлежат замене;
есть замыкание или обрыв обмотки внутри агрегата;
подгоревшие контакты силового кабеля;
втягивающее устройство вышло из строя и блокирует запуск;
проблемы с бендиксом.

Неисправный бендикс — одна из неполадок

Зубья бендикса могут быть повреждены и мешают нормальному запуску стартера

Важную роль в запуске ДВС (двигатель внутреннего сгорания) играет бендикс. Он входит в состав пусковой системы и расположен в стартере. Если бендикс деформирован, то старт двигателя будет затруднён. Вот две частые неисправности бендикса: повреждение зубьев рабочей шестерни, поломка вилки привода.

Втягивающее и бендикс связаны между собой вилкой. Если в момент включения не происходит полное втягивание, то зубья не будут входить в сцепление с маховиком. В этом случае мотор не запускается.

Покупка новенького стартера не всегда оправдана. Старый агрегат способен послужить ещё долгое время. Достаточно провести квалифицированную диагностику и заменить неисправные внутренние детали: втулки, щётки.
