Какое мотор колесо выбрать для велосипеда

Выбор двигателя

Если вы решили собрать электровелосипед своими руками за 30 минут, следует помнить, что такое средство требует соответствующей технической надстройки. Это позволит облегчить мускульные усилия. Двигатель является основным элементом конструкции. Его следует выбирать в соответствии с требуемой силой тока и напряжением.

При этом мощность должна быть около 400 ватт, в таком случае можно будет достичь скорости 30 км в час, при условии наличия редуктора. Дальность поездки также находится в пределах тридцати километров. Однако последний показатель зависит от мощности аккумулятора.

Перед выбором модели следует учитывать баланс между емкостью и напряжением аккумулятора, а также соответствующими показателями двигателя. Рассмотрим эту зависимость на примере. Если использовать двигатель на 12 вольт и 500 ватт, нужен аккумулятор, который обладает емкостью в сорок ампер в час. Допустимый показатель можно рассчитать по закону Ома.

При хорошем уровне разряда аккумулятор может прослужить дольше. Для экономии энергии целесообразно разгоняться мускульной силой, при этом нужно стоять на педалях. Такой подход позволит сберечь энергию на показателе коэффициента 1,2. Лучше израсходовать заряд во время передвижения на более сложные отрезки дороги. К примеру, путь может проходить через грунтовую дорогу, горки и холмы.

Самостоятельная установка

Конечно, легко приобрести готовый электровелосипед. Сложнее доверить мастерской свой классический байк для установки электродвигателя на велосипед. Но самым недорогим и, что главное, интересным путём будет установка привода своими руками.

Комплекты для установки

Популярность самодельных электровелосипедов растёт, и многие производители предлагают готовые комплекты для установки электродвигателя на велосипед. Особенно популярны комплекты с двигателем-колесом. Данный тип приводов не требует особых знаний для установки, он прост в производстве и хорошо продаётся.

Комплект для переоборудования велосипеда

Так же существуют более серьёзные, предназначенные для мастерских, комплекты, в которые входят цепи, дополнительные ролики и другие элементы. Часто двигатели поставляются с дополнительными батареями. Кроме того, самодельный цепной двигатель можно изготовить буквально из подручных средств.

Существуют дорогие комплекты с фрикционными устройствами, которые позиционируются как готовый продукт – «установи и пользуйся» – для тех, кто не хочет серьёзно разбираться в механике. Правда, из-за цены особой популярности у таких наборов нет.

Процесс установки

Самым сложным является разработка и установка цепного велосипедного электродвигателя. Если в комплекте поставляется только электрическая часть, то перед установкой потребуется очень серьёзная подготовка. Итак, последовательность установки:

установить кронштейн для двигателя;
установить двигатель;
установить дополнительные звезду и ролик (или два, в зависимости от конфигурации);
измерить необходимую длину цепи;
подогнать размер цепи и собрать конструкцию;
проверить работу двигателя;
проверить работу при педалировании.

Если всё успешно, цепной электродвигатель установлен!

Пример компоновки при установке цепного электродвигателя

Для комплекта мотор-колёс всё проще:

снять оригинальное колесо;
установить мотор-колесо;
закрепить кронштейн для аккумуляторной батареи;
сделать проводку для батареи и для пульта управления, если он есть.

Собственно говоря, после этого можно ехать. Если для цепного типа установка (с подготовкой материалов) может занять несколько дней, то на установку мотор-колеса хватит часа. В случае с фрикционными механизмами – некоторые из них и съёмные по своей конструкции, и своими руками их может устанавливать даже изящная девушка.

Как правильно выбрать оборудование?

Мотор-колесо выбирают в зависимости от желаемой скорости перемещения и мощности.

Обязательно поинтересуйтесь:

возможной скоростью езды (обычно она не превышает 45км/час);
максимальной дальностью поездки на одной зарядке аккумулятора (показатель зависит от типа аккумулятора и чаще всего не превышает 40 км);
мощностью аккумулятора (чаще всего 180-1000 Вт);

Большинство моторов-колесо укомплектованы ручкой газа, которая позволяет легко регулировать скорость езды.

Редукторное мотор-колесо для велосипеда рекомендуется установить в тех случаях, если планируется использование в качестве помощи при вращении педалей, а скорость перемещения на электродвигателе не должна превышать 25 км/ч.

Для перемещения со скоростью 30-32 км/ч устанавливают мотор колеса средней (250-350 Вт) мощности.

Для передвижения по пересеченной или горной местности на грузовых велосипедах или велорикшах со скоростью 32-35 км/ч лучше использовать мотор колеса редукторные большей (500 Вт) мощности.

Перечислим несколько важных особенностей такой конструкции.

Мотор-колеса редукторные не затрудняют прокручивание педалей.

Электродвигатель при отключении аккумулятора встроенной муфтой обратного хода может отсоединяться от оси колеса и вместе с ней не вращается.

Мощные ( 500-1500 Вт) прямо приводные мотор колеса позволяют перемещаться в режиме электроскутера со скоростью 30-50 км/ч и могут работать в режиме рекуперации.

На грузовой электровеломобиль лучше установить мощный электродвигатель (250 Вт до 2,2 кВт) постоянного тока. Это недорогое оборудование более надежно для перевозки грузов, чем мотор колесо.

Как установить двигатель на велосипед

В принципе, оснастить свой велосипед бензиновым двигателем может любой человек, обладающий определенными базовыми навыками и нехитрым инструментом. Если вы не уверенны в своих силах, то лучше обратиться к специалисту – такой подход обычно экономит время и деньги.

Если вы уверенны в собственных силах и решили производить модификацию самостоятельно, рекомендуется обратить внимание на ряд нюансов и советов предлагаемых ниже:

Перед любыми действиями изучите теорию. Нужно четко понимать какой тип двигателя будет устанавливаться, его мощность и объем. Необходимо определить, где и как оптимально разместить все узлы и агрегаты на вашем велосипеде
Используйте готовые решения. Если вы направленны на результат, не занимайтесь изобретательством. Производители предлагают уже испытанные решения для монтажа велосипедных двигателей

По соображениям безопасности существует ряд ограничений на бензиновые двигатели для велосипедов:

Объем двигателя не должен превышать 49.9 см3
Максимальная мощность не более 2 л.с
Максимальная скорость не более 50 км/ч

Игнорирование данных параметров приводит к несчастным случаям и быстрому износу деталей велосипеда

Для неопытных пользователей целесообразно использовать мотовелосипеды с центробежным сцеплением. Такое решение позволит начинать движение автоматически благодаря лишь открытию заслонки дросселя
Первое испытание проводите на стенде,либо, закрепив мотовелосипед таким образом, чтобы ведущее колесо могло свободно вращаться, не касаясь поверхности.

Преимущества и недостатки

Если говорить о положительных свойствах, которые приобретает байк вместе с установкой силового блока, то в первую очередь следует отметить заметное увеличение тяги и проходимости. Например, при подъеме в гору велосипедисту придется спешиться и вести байк в руках, если мы говорим о простой модели. Но если поддать газу, то преодолеть подъем можно сидя в седле, то есть не напрягаясь. Другие преимущества:

Увеличивается скорость велосипедиста (до 50 км/ч).
Увеличивается проходимость.
Небольшой расход топлива.
Увеличение грузоподъемности.
Возможность преодолевать большие расстояния.

Помимо этого, силовой блок позволяет велосипедисту время от времени отдыхать в пути, когда это необходимо. Если топливо закончится, движение можно продолжить обычным способом – вращая педали.

Говоря о недостатках такой техники, можно выделить основные нюансы:

В конструкции велосипеда появляются дополнительные элементы (поршневая группа, топливный бак, свеча зажигания, ремень, сцепление и т.д.), которые увеличивают массу байка, а также делают транспорт более уязвимым, то есть появляются механизмы и узлы, которые в большей степени подвержены поломкам.
Возникает необходимость возить с собой дополнительный груз (запас топлива, запчасти и детали, которые могут пригодиться в случае поломки).
Увеличение скорости. Этот параметр можно оценить как с положительной, так и с отрицательной стороны. Да, можно двигаться быстрее, то этот фактор повышает вероятность возникновения аварийных ситуаций.
Непонятные отношения с сотрудниками ГАИ (об этом мы подробно расскажем чуть позже).
Тем, кто предпочитает неспешно кататься по лесным и парковым дорожкам, наслаждаясь шумом деревьев и пением птиц, придется слушать громкий звук двигателя.

Производители электродвигателей на велосипед

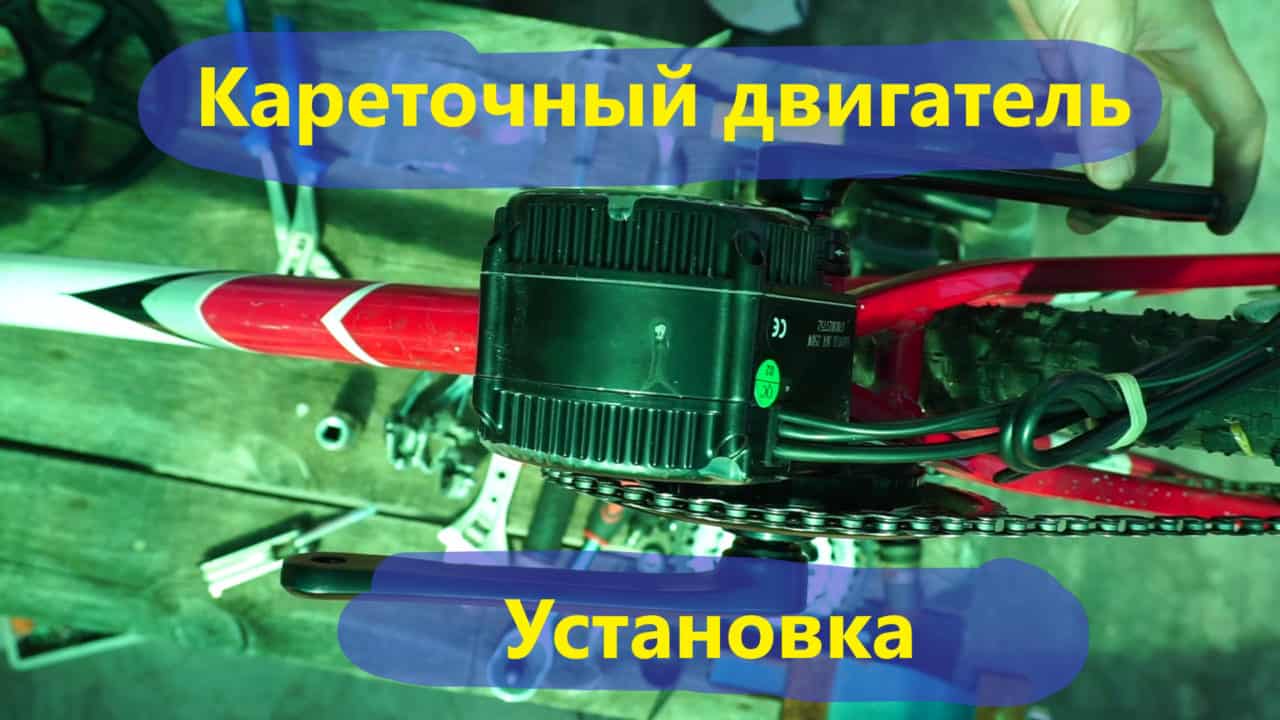

В основном кареточные движки предлагаются в комплекте со всем необходимым — конроллер, встроенный в мотор, специальная система, провода и т.д. Подвесные электрические движки для велосипедов можно условно поделить на несколько типов:

Специальные агрегаты, предназначенные для установки в велики определенных фирм (Bosch, Impulse, Yamaha, Shimano). То есть на простой двухколесный транспорт их поставить не получится.
Универсальные моторы, монтаж которых можно осуществить на любом велосипеде.
Моторы, сразу встроенные в байк.

Ниже вы сможете ознакомиться с наиболее популярными и надежными производителями, выпускающих кареточные моторы. Стоит отметить, что некоторые компании, среди которых Бош или Панасоник, перешли на так называемые информационные шины CAN, из-за чего необходимо покупать оригинальные батареи по завышенным ценникам.

Bosch Centerdrive

Представленная компания занимает лидирующую позицию в сфере вело- и мотостроения. Выпускают моторы с шестернями, в которых насчитывается до 20 зубчиков. Отличаются более сильным разгоном и надежностью. Предлагают к приобретению два типа кареточных движков — до 32км в час и до 45км в час.

Производитель активно применяет инновационную технологию, помогающая в педалировании. Система учитывает частоту кручения педалей и скорость колеса в задней части. Это позволяет полностью и мгновенно контролировать двигатель. Помимо этого, была внедрена система, отслеживающая состояние цепи, а именно — ее сдвиг. Такая функция полезна и значительно увеличит ее эксплуатационный срок, включая звезды.

Двигатель запускается автоматически, когда велосипедист начинает крутить педали со скоростью 20 оборотов в 60 сек.

Недостаток — повышенный шум.

Панасоник начал выпускать кареточные движки для велосипедов еще в 1996 году. На данный момент предлагаются два типа:

Также предусмотрено несколько различных батарей, среди которых. Сами движки отличаются надежностью, демонстрируют хорошие скоростные результаты. Из минусов выделяют малый заряд батареи.

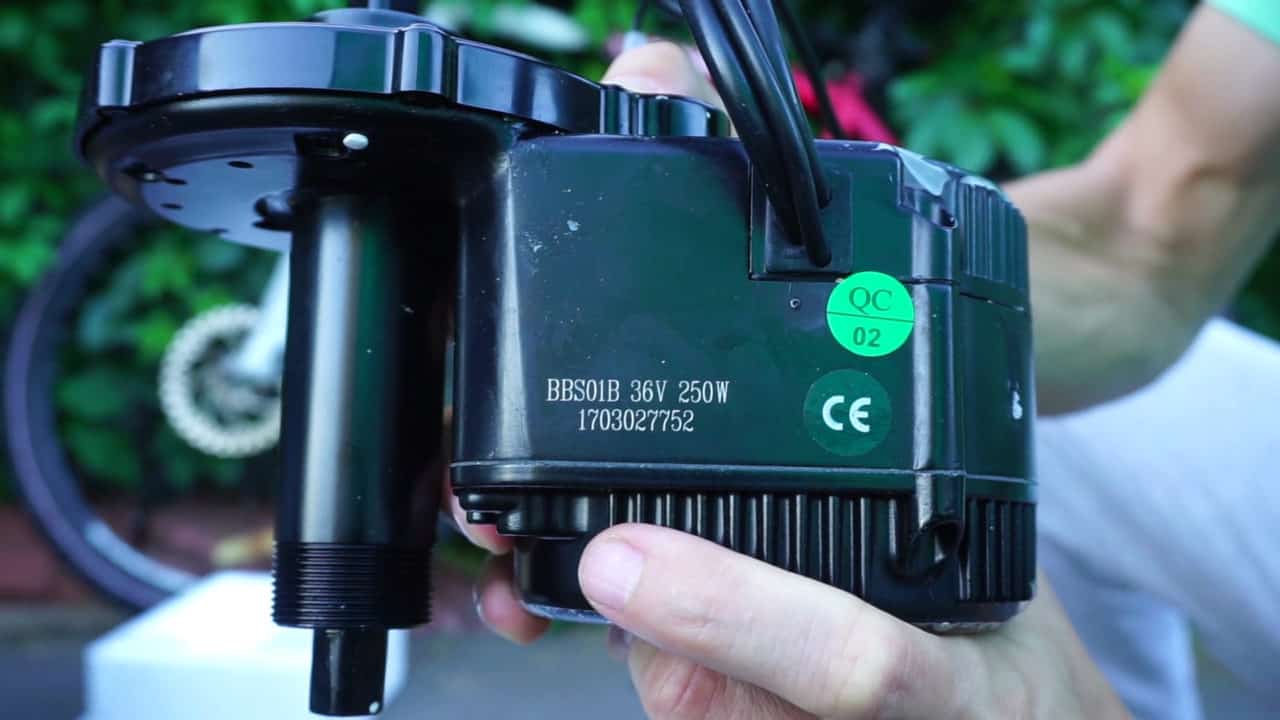

BAFANG

Производят два различных вида электромоторов, которые устанавливаются лишь на специальные рамы.

Первый вариант — модель MM G520.250 подразумевает мощность в 250в. Крутящий момент достигает 95Нм. Вес не более трех килограмм.

Второй — MM G521.500. Предлагается на выбор с мощностью 350в или 500в. Крутящий момент — 120Нм. Масса не отличается от вышеописанной модели.

При этом уровень шума не превышает 55дБ.

Мотор включается также автоматически, отслеживая кручение педалей. В основном их продают сразу в наборе, где велосипедист сможет найти множество вспомогательных электронных деталей и механических элементов, необходимых для установки.

Impulse

Компания Derby Cycle выпустила в свет свои первые кареточные движки под названием Impulse относительно недавно — в 2011 году. Агрегаты предназначены для байков фирмы Raleigh, Kalkhoff или Focus. По сравнению с моторами фирмы Bosch, Impulse работают намного тише. На данный момент вы можете приобрести следующие модели:

Impulse 2.0. Мощность равно 250в. Максимальная скорость достигает 25 километров в час. В комплекте можно выбрать аккумуляторную батарею.
Evo. Имеет 250в мощности. Предлагается в двух видах, отличающихся между собой максимальной скорость — 25 километров в час или 45. Также можно выбрать себе определенный аккумулятор.
Evo RS. Максимальная мощность составляет 350в. Может развивать скорость до 45 километров в час. Может устанавливаться только на E-Trekking, E-Mountainbike.

Yamaha

Является самым молодым производителем кареточных велосипедных движков. Отличаются доступной стоимостью, в сравнении с Bosch. Несмотря на это, специалисты и велолюбители поставили не совсем высокую оценку представленным моделям. Они объяснили это тем, что агрегат имеет недостаточно хорошую отзывчивость.

На данный момент выпускаются следующие версии движков — PW-X и PWseries SE. Первый вариант имеет следующие характеристики:

Второй:

Shimano STEPS

Производитель показал в свет первые свои движки в 2015 году. Особенность их кареточных моторов заключается в более тихой работе, показатель опережает модели Bosch и Yamaha. Отличаются наиболее меньшей мощностью, но показывают хорошие результаты в отзывчивости и контролировании крутящего момента.

Вес достигает всего 3,2 килограмма. Популярны в велосипедах городского типа. Встроена специальная система охлаждения. Мощность двигателя достигает 250в. Крутящий момент достигает 70Нм.

Brose

Можно установить на модели великов Specialized Turbo Levo и Bulls. Обладает тихим звуком, компактностью. Мощность равна 250в, развивает скорость до 45 км в час.

История

Изобретение мотор-колеса

Автор концепции первого колесного двигателя – Веллингтон Адамс из Сент-Луиса. Патент США 300 827, 1884 год.

В 1890 году Эдвардом Паркхерстом из Воберна, штат Массачусетс, изобретен двигатель с высоким крутящим моментом и низким числом оборотов в минуту. Двигатель был встроен в колесо.

Преимущества мотор-колеса раскрыты в 1896 году в патенте француза Чарльза Терикома.

Фердинанд Порше с 1897 года в участвовал в разработке электрического мото-колеса (были мотор-колеса и на двигателях внутреннего сгорания, но это не наша тема). Опытный образец электромобиля получился удачным. Машина была компактной, быстрой — она могла передвигаться с неплохой для конца XIX века скоростью 40 километров в час, — но при этом тяжёлой. Значительную часть веса машины составляли ёмкие свинцовые аккумуляторные батареи. Их запас хода был невелик — от одной зарядки автомобиль мог проехать около часа. Самодвижущийся экипаж, получивший название Lohner-Porsche, имел два электромотора мощностью две с половиной лошадиных сил каждый. Механическая трансмиссия отсутствовала, а электромоторы располагались в ступицах передних колёс.

Lohner-Porsche

Машина не была чисто электромобилем, в ней стоял небольшой бензиновый двигатель, вращающий генератор. Генератор вырабатывал ток, который подзаряжал аккумулятор, а тот в свою очередь питал силовые электродвигатели. Таким образом это была первая демонстрация гибридной силовой установки, состоящей из двигателя внутреннего сгорания, аккумуляторов и электродвигателей. Это изобретение получило Гран-при Парижской всемирной выставки 1900 года. Фердинанд Порше считал этот проект до конца нереализованным. В последующие годы 300 Lohner Porsches были сделаны и проданы состоятельным покупателям.

Первые электровелосипеды с мотор-колесами

С 1890 сразу несколькими патентами была защищена конструкция электрического привода, устанавливаемого на велосипеде. Так, патент США 1895 года Огдена Болтона описывает электровелосипед с питанием от батареи с мотор-втулкой, установленной на заднем колесе. Не было никаких передач, и двигатель мог потреблять до 100 ампер (A) от 10-вольтовой батареи.

Два года спустя, в 1897 году, Осия У. Либби из Бостона изобрел электрический велосипед (патент США № 596272) приводимый в движение «двойным электродвигателем». В конце 1990-х годов эта модель была заново изобретена или имитирована и использована в электровелосипедах Giant Lafree.

В начале XX века история с использованием мотор-колес подзаглохла. Рост мощности бензинового двигателя превысил мощность мотор-колес, что компенсировало любые потери в трансмиссии. В результате автомобили перешли на бензиновые двигатели с трансмиссией.

В конце XX века с появлением относительно дешевых, емких и легких литий-ионных аккумуляторов мотор-колеса стали активно использоваться для электрификации велосипедов и мотоциклов.

Современный бесщеточный двигатель

В электровелосипедах и электросамокатах используются бесщеточные двигатели постоянного тока (BLDC). Они не используют щетки для изменения направления тока, протекающего к двигателю, как это делали старые электромоторы. Щетки делали двигатели менее эффективными и имели тенденцию со временем изнашиваться.

Как работает современный бесщеточный двигатель отлично проиллюстрировано в видеоролике:

Принцип работы мотор-колеса

Выбор мотор-колеса

Достаточно знать только одно: какой вам нужен электровелосипед? Городской, пригородный, туристический, грузовой или горный?

Далее выбираете мотор соответствующего назначения из обзоров мотор-колес Bafang, мотор-колес MXUS, или обширного ассортимента директ-драйвов QS Motor. Если у вас нет денег на моторы известных производителей, то покупаете “ноунейм” или мотор малоизвестной китайской фирмы. Они далеко не всегда хуже.

Мотор-колеса для городских электровелосипедов разработаны для спокойных поездок по равнинной местности. Они дешевы и надежны, если их использовать по назначению. Моторы для пригородных электровелосипедов, как правило имеют чуть лучшие тягловые характеристики и хорошо справляются с умеренными подъемами. Электромоторы для трекинговых велосипедов разработаны с учетом их будущего использования на длинных маршрутах, в том числе в холмистой местности. Мотор-колеса для горных велосипедов (e-MTB) не производятся, поскольку в этой области применения они не могут конкурировать с кареточными моторами. Но некоторые производители указывают этот тип применения в рекламных целях. Как правило это моторы с хорошими тягловыми характеристиками разработанные для использования в условиях пересеченной местности.

Если вы здравомыслящий человек и не собираетесь гонять на электовелосипеде со скоростью выше 25–30 км/ч, то вам подойдет редукторный мотор мощностью 250–350 W. Если же хочется летать с велика на скоростях 40–45 км/ч, выбирайте мотор от 500 W и защитную экипировку.

Людям мнительным, сомневающимся, испытывающим трудности в принятии решений, а также электровелодрочерам при выборе мотор-колеса рекомендуется воспользоваться симулятором.

Задавать вопросы на специализированных форумах довольно бессмысленно. Людям разбирающимся в электровелосипедах давно надоело бесплатно отвечать на бесконечно повторяющиеся и дурацкие с их точки зрения вопросы, поэтому вероятнее всего вы получите ответ от какого-то некомпетентного персонажа оттачивающего свои амбиции.

Конечно же лучше покупать комплект: мотор-колесо + контроллер + провода + тормозные ручки с датчиками тормоза + дисплей с пультом управления. В этом случае вам не придется ломать голову над вопросами совместимости отдельных элементов системы.

Как сделать велосипедный мотор из подручных средств

Популярность использования электродвигателей растет с каждым днем. В настоящее время их можно приобрести в готовом виде или по отдельным деталям с целью самостоятельного произведения процесса сборки.

Для того, чтобы своими силами собрать электродвигатель, необходимо заранее подготовить составляющие элементы:

контроллер;
батареи;
зарядное устройство к батареям;
двигатель.

В усовершенствованном двигателе предусмотрен индикатор, который выполняет функции:

предоставляет информацию о степени заряда батареи;
извещает о величине скорости велосипеда;
информирует об уровне силы нажатия на педаль транспортного средства.

На рассматриваемый индикатор подает сигналы элемент контролера.

Также электродвигатель обладает удобным свойством, связанным с возможностью зарядки батареи при следующих условиях:

в случае полной остановки велосипеда;
при движении его с постоянной скоростью;
при совершении плавного торможения.

Для электродвигателей применяются различные батареи:

При самостоятельном изготовлении электромотора аккумулятор может брать прикреплен несколькими способами:

в специально отведенном контейнере;
непосредственно на раме;
в отсеках рамы.

Изготовление электродвигателя для велосипеда самостоятельно

Чтобы самостоятельно усовершенствовать свой старый велосипед, нужно подобрать нужный двигатель для его нового назначения. Так все электромоторы заряжаются от сети, то нужно обеспечить им аккумулятор нужной мощности. Иногда они могут достигать внушительных размеров, что не всегда удобно и красиво смотрится на велосипеде.

Самым популярным двигателем, используемым при совершенствовании велосипеда, считается мотор от старой газонокосилки или триммера. Следует учитывать мощность мотора, так как если он слабый, то велосипед даже не тронется. Но и слишком мощный не подойдет, так как он будет обладать крупными габаритами.

Моторы для велосипеда можно подобрать совершенно разные. Стоит только учитывать три параметра: вес, мощность, размер.

Как сделать электровелосипед самостоятельно?

Последовательность изготовления велосипеда с электромотором:

В первую очередь необходимо приобрести все составляющие электромотора: сам двигатель, контроллер, аккумуляторные батареи, серво-тестер, зарядное устройство, необходимые провода, ремни от генератора, фривил, втулки, цепь, звездочку, переключатель передач, винты, гайки и многое другое.
Далее начинается сборка.
Прикрепить звездочку к втулке с помощью алмазного диска.
Зубья на цепи необходимо предварительно обточить и закрепить ее к втулке диаметром 1 см.
Фривил соединяется с цепью и звездочкой.
Вся конструкция должна быть очень прочной, так как от этого зависит безопасность движения.
Нужно следить, чтобы вращательные движения от мотора к звездочке передавались постепенно, чтобы не возникло деформации каких-либо частей механизма. Для этого используются шкивы и ремни генератора.
На раму желательно положить нержавеющую стальную пластину, смазанную термопастой, на которую крепится контроллер.
Серво-тестер необходим для регулирования мощности мотора. Его следует запитать, используя специальную микросхему.
При желании можно установить ваттметр. С его помощью можно контролировать расход энергии.
В багажном отсеке стоит придумать место для крепления аккумуляторных батарей.

Нюансы сборки электровелосипеда своими руками

Самостоятельная сборка электровелосипеда имеет некоторые особенности:

Мотор увеличивает крутящий момент, поэтому нужно использовать двойной обод и усиленные спицы.
Иногда случается, что при монтаже тормоза суппорт задевает мотор. Тогда можно установить ротор большего размера и переходник или использовать колодочный тормоз, а не дисковый.
Сборка ячеек АКБ – трудоемкая задача. Литий-ионные аккумуляторы не рекомендуется соединять паяльником. Нужно использовать точечную сварку электротоком, совместно подключая BMS-контроллер, который балансирует ячейки батареи.
Рекуперация производится только на двигателях прямого хода. При этом контроллер должен поддерживать эту функцию.

Сборка электровелосипеда имеет свои особенности.

Необходимые навыки и знания

Применить готовый комплект для модернизации обычного велосипеда может любой владелец транспортного средства, имеющий представление о способе его передвижения. Однако для того, чтобы собрать электровелосипед в домашних условиях из отдельных деталей, понадобятся некоторый технический опыт и знакомство с устройством транспорта.

Требуемые инструменты

Чтобы сделать самому электровелосипед, нужны:

паяльник со всеми необходимыми принадлежностями;
отвертки;
кусачки;
термоусадка;
термоклей;
небольшая ножовка;
дрель со сверлами.

Подбор велосипеда для модификации

Видоизменить имеющийся велосипед помогут простые или горные модели, а также фэтбайки. Однако приобретенный набор деталей должен подходить к модернизируемому велосипеду. Нужно измерить величину зазора между проушинами вилки, если решено поставить мотор-колесо. Если монтаж невозможен, нужно установить центральный двигатель, расположенный на раме или каретке колеса.

На велосипед нужно установить центральный двигатель.

Необходимые комплектующие и их выбор

Приняв решение о переоборудовании велосипеда в электротранспорт, владельцу нужно учесть следующее:

Конструкция мотора быть под «звездочки» или трещотку. Стоит убедиться, подходит ли тип двигателя.
Мотор должен иметь крепление под ротор тормоза.
Необходимо, чтобы ручка газа не мешала переключению передач и движениям регулятора тормоза.
Размер корпуса для АКБ должен соответствовать выбранному месту крепления.

Как рассчитать соотношение затрат и характеристик на создание электровелосипеда

Затраты на переоборудование велосипеда зависят от способа модернизации и имеющихся комплектующих.

В продаже есть готовые комплекты для установки на велосипед. Например, сайт AliExpress предлагает несколько видов наборов для переоборудования своего транспорта. С целью удешевления конструкции электровелосипед можно изготовить и из отдельных деталей.

Примерная сумма, необходимая на сборку велосипеда

В продаже есть большое количество модификаций электровелосипедов. Стоимость серийных изделий варьируется от 50 тыс. до 5 млн руб. Однако, чтобы собрать транспортное средство своими руками, понадобится в среднем 30 тыс. руб.

Стоимость велосипеда обойдется в среднем в 30 тыс. руб.

Какое мотор колесо выбрать?

Для того что бы определиться с выбором мотор колеса вам нужно для себя определить для каких целей вы будете использовать электровелосипед.

20 – 30 км.ч = Если вам нужно обычное лёгкое передвижение по городу, по тротуарам и велодорожкам вам не важна скорость, а важна лёгкость велосипеда, и вы не планируете взбираться на крутые подъемы — то вам идеально подойдёт мотор колесо не более 350 ватт даже с установкой на переднее колесо электровелосипед справится с такими задачами.

35 – 45 км.ч = Если вы хотите немного погонять, развивая скорость до 40 – 45 км/ч взбираться с лёгкостью на небольшие подъёмы немного помогая педалями то обратите внимание на редукторные моторы 500 ватт. 40 – 55 км.ч = Если вы хотите развивать скорость до 50+ км/ч на только газу заезжать на крутые подъёмы, погонять по холмистой местности смотрите в сторону редукторных моторов от 750 ватт по типу обзора в этом материале — фэтбайк с мотором bafang 750 w

40 – 55 км.ч = Если вы хотите развивать скорость до 50+ км/ч на только газу заезжать на крутые подъёмы, погонять по холмистой местности смотрите в сторону редукторных моторов от 750 ватт по типу обзора в этом материале — фэтбайк с мотором bafang 750 w

30 – 50 км.ч = Для бездорожья хорошим вариантом будет полноприводный электровелосипед, но запаситесь хорошим аккумулятором.

50 + км.ч = А если вы хотите ездить на электровелосипеде со скоростью автомобильного потока в городе и даже опережать его, то устанавливайте мотор прямого привода от 1500 ватт и не забывайте про защитную экипировку и здоровенный АКБ от 70 вольт.

Подбор двигателя

Чаще всего за основу для изготовления мотовелосипеда своими руками берут старую бензопилу. А точнее, ее двигатель. Но и здесь существуют некоторые ограничения. Не стоит брать двигатели от небольших и легких пил. Они обладают слишком маленькой мощностью. Подойдет для велосипеда мотор, мощность которого — выше 2 л. с. (или 1,5 кВт). И чем выше это значение, тем будет лучше. Но и при указанном значении велосипед будет способен разгоняться до 30-35 км/час.

При выборе двигателя также стоит обратить внимание на объем. В соответствии с Венской конвенцией значение это не должно превышать 50 «кубиков»

Только в этом случае не нужны будут права и регистрация транспортного средства. Мотовелосипед попадет при этом в категорию «велосипеды с подвесным двигателем».

Еще одно преимущество подобного двигателя – отсутствие запаха бензина. Мотор практически «не пахнет», что позволяет хранить велосипед дома. Но есть и недостаток. Заключается он в характерном звуке работающей бензопилы. Звук работающего мотора будет сопутствовать на протяжении всей поездки.

Мотовелосипед и ГАИ – нюансы

В России взаимоотношения ГАИ и мотовелосипедистов пока находятся на этапе доработки. Но есть ряд нюансов:

Обсуждаемое ТС относится к категории «М». Если у вас есть водительские права, то эта категория открывается по умолчанию.
При себе нужно иметь документ, подтверждающий мощность силового блока.
Регистрировать не обязательно, если объем двигателя не превышает допустимое значение (50 см3). Но если вас поймают без прав, то вы получите штраф в размере 800 рублей. Правда, не ясно, как он будет выписан (документов-то нет) – возможно, конфискуют велосипед.

Чтобы избежать ненужных вопросов, байк должен быть снабжен светоотражающими элементами. Не лишней будет и защитная экипировка велосипедиста (как минимум шлем).

Мотор колесо для электровелосипеда

У электровелосипедов с каждым годом становится все больше и больше поклонников, так как благодаря им встречный ветер или высокая горка – сущий пустяк. На современном рынке представлены самые разнообразные модели, а умельцы могут даже самостоятельно собрать электровелосипед, заказав необходимые комплектующие элементы для этого.

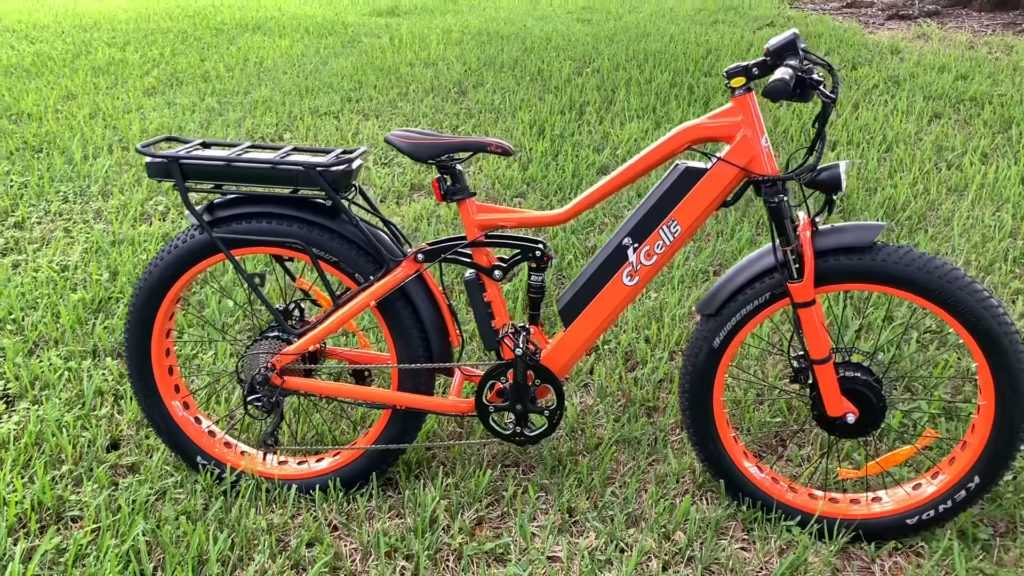

Классический электровелосипед 2020 года

Электротранспорт не освобождает человека от применения силы, а только увеличивает ее эффективность. Электросамокаты объединяют силы «водителя» с работой мотора. Этот механизм называется гибридом. Сегодня существует 3 вида двигателей:

мотор-колесо;
фрикционный;
кареточный (навесной).

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

Этот тип передачи – самый экономичный и эффективный из всех существующих.
Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Выпускаются подобные «конструкторы» в разных исполнениях – с использованием штатной цепи велосипеда, или с передачей усилия через дополнительную цепь с одной или двумя добавочными звездочками.

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Выводы

Отвечая на вопрос, поставленный в первом абзаце скажу, что сэкономить можно, если вам не нужна скорость ниже 50% от максимальной и вы совсем не собираетесь крутить педали. Правда в этом случае, это уже электромопед. В любом случае не берите самое дешевое мотор-колесо. Только с планетарным редуктором. Это неплохой бюджетный вариант для городского велосипеда. Если же ваша цель — поездки по бездорожью по пересеченной местности с большими перепадами высот с форсированием препятствий в том числе путем переноса велосипеда на руках; если велосипед для вас в первую очередь тренажер, а не транспорт; если нужен легкий доступ к системе передач, ремонтопригодность и гибкость в модификации; если нужна большая дальность поездок за счет лучшей эффективности использования батареи, и вы готовы за всё это доплатить — ваш выбор кареточный мотор или mid drive.

У мотор-колеса слишком широкий рабочий диапазон скоростей, а электромоторы сложно сделать так, чтобы они одинаково эффективно работали на малых и высоких оборотах. Особенно это заметно на скоростях ниже 30% от максимальных. Вы вроде едете медленнее, энергии вроде тратиться меньше. Вот только на каждый 1 Вт механической мощности вы тратите 2 Вт электрической (если очень грубо). А на максимальных оборотах малину портит сопротивление воздуха и трение. Кареточный мотор можно легко держать вблизи своего максимума эффективности за счет переключения передач. Максимальная скорость вращения мотор-колеса маловата для эффективной работы электромотора. Для создания достаточного момента при таких скоростях приходится использовать больше магнитов и большую площадь магнитопровода. Поэтому они больше, тяжелее, а значит более прожорливее и еще менее эффективны. Планетарная передача в мотор-колесе призвана решить эту проблему. Но жёсткое сцепление накладывает уже механические ограничения. Если планетарка имеет не одну, а несколько скоростей, то цена такой конструкции приближается к цене кареточного мотора и уже не является преимуществом, хотя недостатки еще остаются. В любом случае прогресс не стоит на месте, а цены падают. Так что рано или поздно и по нашей улице проедет инкасатор.

Электрификация обычного велосипеда за час — полное руководство
Электровелосипед — физическая модель
Кареточный мотор vs Мотор-колесо
Плюсы и минусы электровелосипеда
Электровелосипед за час. Практика
Установка двигателя Bafang на велосипед
E-bike или как электрифицировать велосипед
