Как натянуть или подтянуть велосипедную цепь?

Особенности натяжения цепи на велосипеде без передач

При работе с обычным велосипедом следует помнить, что запрещено затягивать конструкцию слишком туго. В норме величина допускается не более 5 мм.

Последовательность натяжения цепи:

1. Велосипед следует перевернуть и под сиденье подложить мягкую ткань, дабы избежать повреждения.
2. Заднее колесо прикреплено при помощи двух гаек. Их следует ослабить для комфортного монтажа цепи.
3. Колесо передвигают по наклонным пазам для настройки необходимого уровня провисания.
4. После настройки заднее колесо крепят обратно на гайки, крепко затягивая. Не нужно прикладывать большие усилия, дабы не повредить элементы.
5. Механизм должен обеспечивать педалям свободное вращение. Именно поэтому, после монтажа следует проверить велосипед в работе. Так же, после завершения работ, необходимо проследить, чтобы ось колеса была параллельно каретке.

Особенности изготовления своими руками

Можно самостоятельно изготовить натяжитель цепи велосипеда различной сложности и степени надежности.

Для этого понадобится маленькая звездочка в качестве ролика натяжителя. В качестве крепления можно использовать часть светоотражателя, алюминиевую пластину, в которой высверлены отверстия для крепления звездочки и болтов, удерживающих его на раме.

Но бывают и необычные решения, например натяжитель из велосипедной колесной спицы.

Из спицы

Старый, ненадежный, но работающий способ.

Велосипедная спица изгибается в спираль и крепится у задней оси. Ее конец должен оттягивать цепь и направляться острием вверх от пера и в сторону движения велосипеда.

Из алюминиевой пластины

В качестве основы используется алюминиевая пластина. Она сгибается пополам или разрезается на 2 части. На конце между ними крепится ролик. На другом делаются отверстия для фиксации на раме с помощью болтов.

Если пластина изогнута — в месте сгиба устанавливается резиновая прокладка. Изогнутая пластина цепляется за перо и зажимается вокруг него. Резиновая прокладка не дает пластине повредить лакокрасочный слой и помогает жестко зафиксировать самодельный рычаг.

Из светоотражателя

Крепления светоотражателя так же, как и алюминиевые пластины, служат основанием для ролика натяжителя. Такая конструкция устанавливается на перо рядом с задней или передней звездой.

Мягкий материал, который используется при изготовлении креплений светоотражателей, обладает хорошими характеристиками упругости и прочности. Это дает преимущество любителям жесткой езды.

Из заднего переключателя скорости

Отработавший ресурс задний переключатель еще будет полезен, если со старого переключателя срезать нижнюю часть: ролик и лапку. Последнюю необходимо закрепить на петухе или дропауте и правильно отрегулировать натяжение. Это самый простой, но надежный способ изготовления самодельного натяжителя, т.к. исходные детали производились на профильных производствах.

Виды велосипедных цепей

Для односкоростных велосипедов

Такие цепи устанавливают на городских, детских и подростковых велосипедах, а также на транспорте с втулкой. Такой вид характеризуется наличием одной звездочки на заднем колесе и переключением скорости в задней втулке.

Правильное использование и уход за компонентами позволяет им служить долго без изнашивания. Это объясняется тем, что механизм выглядит, как прямая линия, поэтому не подвергается лишним нагрузкам. Такие типы изготавливают из упрочненных, жестких и толстых пластин, которые предварительно подвергают термической обработке.

Односкоростные звенья крепче держат механизм, из-за этого нагрузка распределяется более равномерно. Такое свойство позволяет не растягиваться звеньям.

Для многоскоростных велосипедов

Такой механизм актуален в транспорте с переключением скоростей. Главное отличие в присутствие зазора между составляющими частями звена. Этот фактор позволяет цепи перемещаться вбок. Конструкция характеризуется меньшей шириной.

Часто в таких цепях диагностируют перекос, это сказывается на удобстве управления велосипедом, а также приводит к частым износам частей трансмиссии.

Конструкция включает в себя внутренние и внешние звенья.

Облегченные

В состав входят пустотелые пины и пластинчатая перфорация. От обычных механизмов отличаются меньшим весом, более высокой стоимостью наряду с небольшой прочностью.

Подходят для гоночных велосипедов, где важен вес модели.

С одним повторяющимся звеном

Принято называть — Халфлинк. Отличие от других моделей в том, что звенья имеют одинаковое строение и размер, нет разделения на внутренние и внешние. Преимущество Халфлинка заключается в простом демонтаже, можно регулировать длину и убирать лишние звенья. Данная модель более подвержена к повреждениям и растяжению.

Как узнать, что цепь нужно менять?

Любой механизм теряет свои свойства со временем. В велосипедных составляющих износу подвергаются пины, которые соединяют между собой звенья. Установлено стандартное расстояние для пинов-12,7 мм. Чем продолжительнее используется велосипед, тем больше становится это расстояние.

Появление износа негативно сказывается на работе переключателя, а также дополнительно нагружает другие элементы трансмиссии.

Установка новой цепи влечет за собой изнашивание звездочек. Происходит это таким образом: новый механизм крепко держится на звезде, а ролик закреплен на пине. В процессе эксплуатации пин перемещается в ролике и увеличивает расстояние между зубьями звезды.

Специалисты рекомендуют проводить монтаж каждые 1500-2000 км пробега. Это значение зависит от вида велосипеда, условий, в которых он используется и качества смазки.

Для того чтобы поддерживать велосипед в идеальном состоянии, необходимо придерживаться правил его эксплуатации. Гораздо лучше обнаружить проблему сразу, дабы вовремя устранить поломку и не допустить дальнейшего износа.

Натяжение цепи: когда необходимо и как это делается

Отсутствие провисания — признак правильной натяжки цепи.

Для проверки степени натяжения цепи требуется потянуть цепь по направлению вверх, взяв ее за один из зубьев в верхней части, расположенной над направляющей шиной. Если натяжение цепи нормальное, то одна треть хвоста зуба будет находиться в пазу направляющей шины бензопилы.

Увеличение этого показателя сигнализирует о том, что пильная цепь натянута слишком сильно, а уменьшение сигнализирует о наличии слишком слабого натяжения. Одним из важнейших показателей натяжения цепи является ее свободное перемещение по направляющей шине. Для этой цели требуется цепь провернуть по направляющей — она должна перемещаться под легким воздействием.

После этого следует, используя защитные перчатки, провернуть цепь в направлении движения. В случае слишком сильного ослабления цепи на тыльной стороне шины наблюдается большое провисание. Именно этот признак свидетельствует о необходимости проведения натяжения цепи.

После выявления провисания требуется отпустить гайки или винты, которыми в зависимости от конструкции агрегата фиксируется направляющая шина. Затем при помощи использования регулировочного винта осуществляется перемещение шины вперед, выбирая степень натяжения. В процессе натяжения рекомендуется время от времени проворачивать пильный элемент для того, чтобы выбрать оптимальный шарнирный люфт и контролировать плавность его хода по направляющей шине. После регулировки нужно затянуть все фиксирующие элементы и восстановить работоспособность агрегата.

После правильно выполненной регулировки движение должно быть равномерным и без закусов, в процессе движения рабочего элемента по направляющей должна сохраняться небольшая инерция. При слишком сильном натяжении движение затруднено, а при прекращении воздействия рабочий инструмент мгновенно останавливается. Перетяжка является значительно более вредной, нежели недотяжка. В случае если проводится установка новой цепи, натяжение должно быть минимальным, так как перетяжка рабочего элемента способно привести к выходу из строя направляющей бензопилы.

Каждому из нас еще в далеком детстве приходилось натягивать велосипедную цепь. Конструкция была несовершенной, поэтому этот элемент часто слетал. С тех пор прошло немало времени, и инновации, которые пришли в велоиндустрию, изменили механизмы до неузнаваемости. Сейчас уже трудно встретить трансмиссию вида «синглспид», да и популярная до недавнего времени восьмискоростная передача уходит в прошлое.

Теперь байки оснащаются девятью звездами и тонкой цепью, которые требуют регулярного технического обслуживания — такова расплата за комфортные скорость и небольшой вес. Рассмотрим, каким правилам нужно следовать, чтобы установка цепи на велосипед была выполнена правильно, а её износ был минимален.

Полезные советы по эксплуатации переключателей скоростей на велосипеде

Конечно, поломок и регулировок можно избежать, если тщательно соблюдать все правила.

А именно:

• как можно чаще мыть велосипед и его детали, и после тщательно его высушивать, так как грязь и коррозия — главные враги металлических изделий
• смазывать все детали машинным маслом или солидолом (импортные средства справляются не очень качественно, а зачастую и вовсе вредят)
• лезть самостоятельно чинить механизмы только в крайних случаях, так как по неопытности можно только усугубить положение, так что лучше попросить о помощи профессионалов или друзей.

В заключении хочется сказать, что любую вещь можно починить самостоятельно, если все делать правильно, соблюдая все перечисленные выше советы. Или вовсе начинать следить за его состоянием от самого момента покупки. И тогда не придется раскошеливаться на новые детали, которые к тому же еще и стоят в 2 раза больше самого велосипеда.

Дубликаты не найдены

эта часть называется суппорт

ничего не настраиваю,реально,через 10-15 км само настраивается.Надо только потерпеть пол часика

Конечно, информация больше для новичков, коим я и являюсь. Но сколько бы видео и текста я не смотрел по этой теме, оставались вопросы — кто-то что-то да и умолчит. А этот комент ответил на мой последний вопрос — как работают «крутилки» для точной регулировки натяжения тросиков и в какую сторону их вертеть, когда не закреплен болтом тросик. Да и остальные моменты подробно описаны и объяснены.

«>

Причины появления проблемы и меры профилактики

Велосипед не относится к суперсложным машинам, однако, и в нем есть деталь, без которой эксплуатация невозможна – цепь. За ее состоянием нужно следить особенно тщательно. Наиболее частыми причинами неисправности элемента являются:

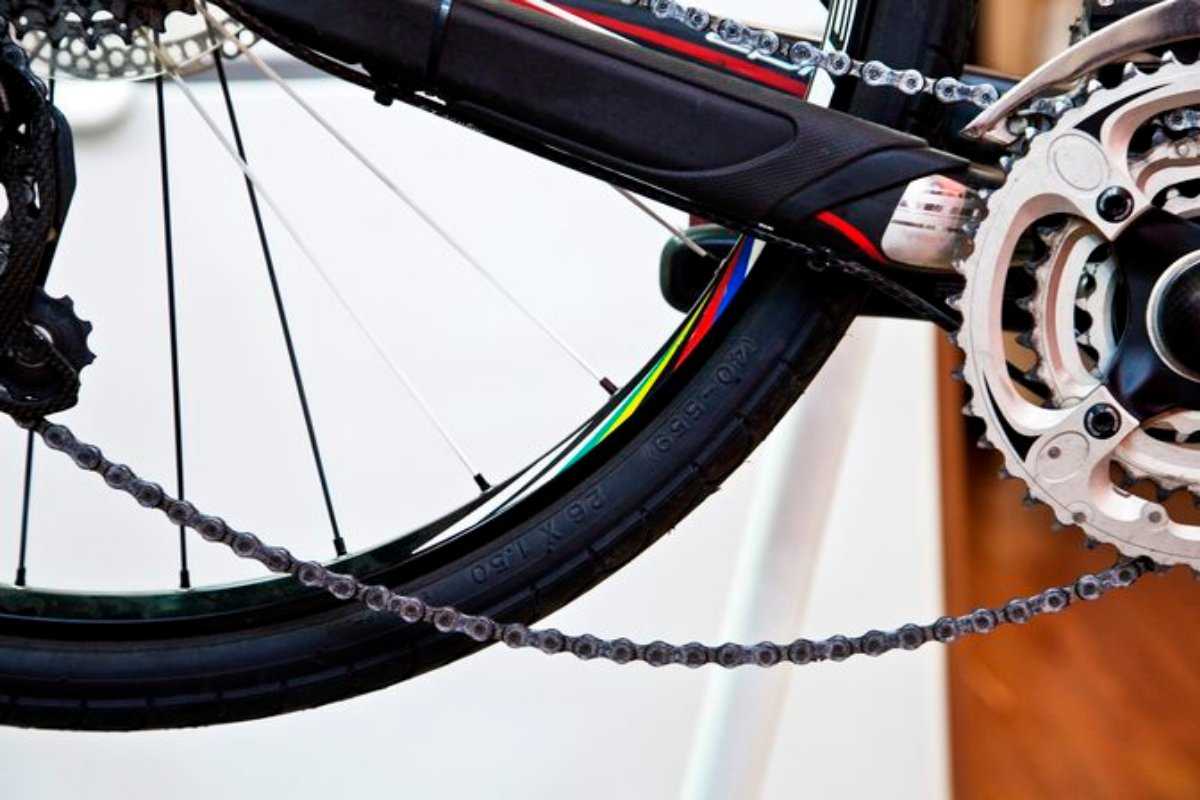

1. Провисание. Если удлинение велосипедной цепи не превышает 0,5 % от первоначальных значений, оно считается незначительным. При показателях около 2 % требуется замена, поскольку система звездочек стерта.
2. Соскальзывание со звездочек – изношенность системы, неправильная настройка переключателя скоростей.

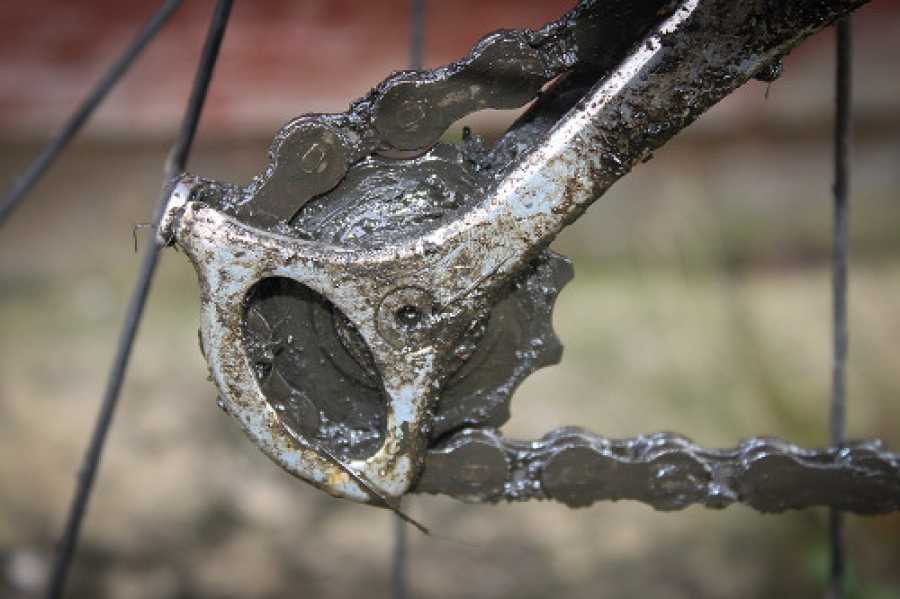

3. Загрязнение. Налипшая земля и песок действуют на звенья и зубья передачи как абразив, что приводит к преждевременному выходу из строя.

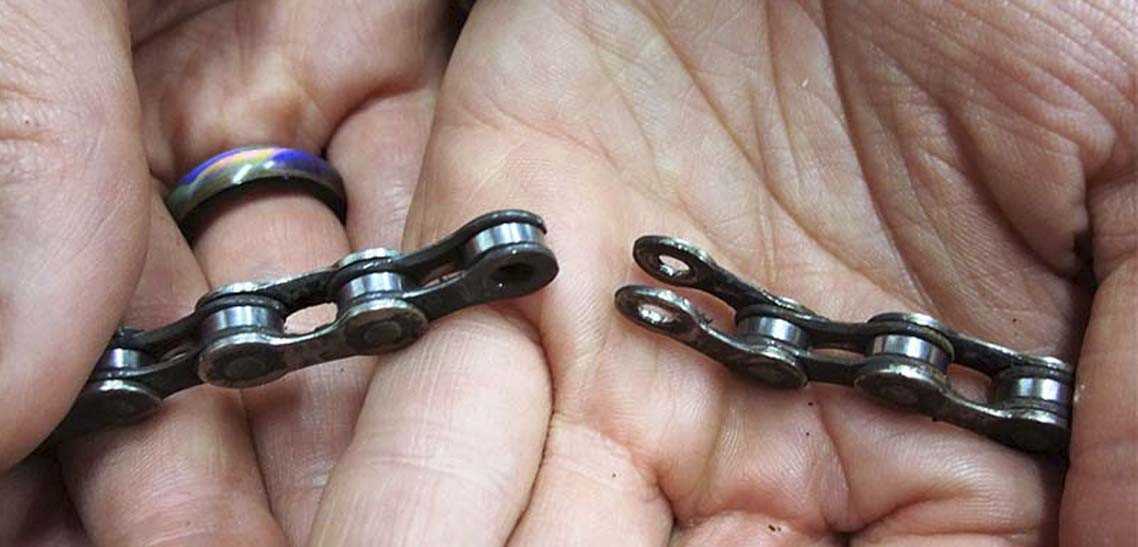

4. Разрыв.

ПровисаниеСоскальзывание со звездочекЗагрязнениеРазрыв

Видео. Как натянуть цепь на велосипеде

Автор статьи — Акимова Алина

Важнейшим элементом в конструкции как детского, так и взрослого профессионального велосипеда является цепь, которая определяет качество поездки, плавность хода и мягкое переключение передач. Перед тем как натянуть цепь на велосипеде, необходимо убедиться в том, что длина её подобрана верно: в нормальном состоянии цепь может находиться в чуть свободном состоянии, провисая на 3 мм, но не больше. Вообще, вопрос, как правильно натянуть цепь на велосипеде, актуален всегда, поскольку она является частью определяющего движение механизма и будет чаще требовать за собой ухода вследствие большого числа трущихся деталей. Проверить натяжение цепи можно следующим образом: пальцем следует надавить на неё примерно в середине (напротив внешнего радиуса заднего колеса) и замерить величину провиса. Если она составляет больше 1,5 см, цепь необходимо натянуть.

Итак, чтобы натянуть цепь на велосипеде, который имеет лишь одну передачу, следует, во-первых, перевернуть его вверх ногами, поставив его на сидение и рулевую колонку. Далее необходимо ослабить крепления заднего колеса (в большинстве случаев колесо крепится с помощью эксцентриков или гаек), но не снимать его полностью. Затем следует найти специальный регулирующий паз, который называется дропаутом (от англ. ‘’drop out’’ – опустить), и передвигать колесо в ту или другую сторону. После того, как необходимая длина цепи подобрана, колесо следует закрепить обратно, следя при этом за тем, чтобы плоскость оси колеса была параллельна плоскости вала каретки (это предупредит развитие «восьмёрки»)

Важно знать, что натягивать слишком сильно цепь не имеет смысла по двум причинам: во-первых, крутить педали при чересчур натянутой цепи очень сложно, а во-вторых, полный износ элементов цепи наступает гораздо быстрее

Знать, как натянуть цепь на велосипеде обычной конструкции без передач, необходимо, но при этом следует уметь и удалять лишние звенья из цепи, так как зачастую бывает ситуация, когда колесо уже некуда двигать в пазе, а цепь всё также провисает. В этом случае понадобится специальный инструмент – выжимка, с помощью которого удаляется валик на ослабленной цепи и соединяются два соседних.

Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях. Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи.

После этого задний переключатель следует отвести за цепь максимально вперёд, а цепь на системе переключения (где педали) также увести немного вперёд, дабы определить оптимальную длину цепи. Затем цепь отпускается и аккуратно надевается на специальные зубчики. Смысл заключается в том, что после полного прогона цепи механический переключатель с помощью роликов подберёт нормальное положение. Его, разумеется, при желании можно намертво зафиксировать в том или ином состоянии, однако в этом случае переключение осуществлять будет невозможно. После такой грубой настройки следует приступить к более тонкой, установив цепь у педалей на самую большую звёздочку, а у заднего колеса – на наименьшую. Для цепи стоит найти такое положение, при котором оси роликов переключателя если не соединяются в одну вертикальную линию, но, по крайней мере, близки к этому.

Причины

Существует целый ряд причин, по которым слетает цепь. Они представлены в списке ниже:

• слабое натяжение (касается как велосипедов без передач, так и с регулируемой трансмиссией);
• искривление одного или нескольких звеньев;
• деформация одного или нескольких зубьев в передней или задней звезде;
• цепь растянута в результате длительного использования;
• неправильно настроен передний или задний переключатель.

Теперь ознакомимся с каждой проблемой поподробнее. Здесь мы также предложим варианты решения возникающих трудностей.

Слабое натяжение

Если ваша цепь слетает на велосипеде без передач, все, что необходимо, – раскрутить две гайки на оси заднего колеса, а затем потянуть его на себя. Закрутите гайки, но при этом следите, чтобы колесо не смещалось ближе к центру рамы. Выполнив эти действия, вы увидите, что цепь не будет провисать. Соответственно, вероятность того, что она снова слетает, полностью исключится. А вот в случае с возникновением этой проблемы на скоростном велосипеде придется попотеть. В переключателе передач установлена специальная пружинка, которая вытягивает цепь автоматически. При длительном использовании она теряет свою упругость, что и приводит к подобным проблемам. Поскольку трансмиссия неразборная, придется менять переключатель на новый.

Искривление одного или нескольких звеньев

С такой проблемой можно встретиться довольно редко, но она все равно может побеспокоить в любой момент. Если вы заметили, что звенья искривлены, у вас есть два варианта. Первый – полностью заменить цепь. Второй – избавиться от согнутых звеньев, используя специальную выжимку. На велосипедах без регулируемой трансмиссии этот способ не применить. На моделях с переключателями передач рекомендуется прибегать к такому методу в качестве временного решения.

Деформация одного или нескольких зубьев в передней или задней звезде

Почему зубья могут деформироваться? Первая очевидная причина – в результате удара, вторая – в результате сильного износа. В любом случае, если цепь спадает исключительно из-за проблем с зубьями кассеты, значит, необходимо заменить ее на другую.

Цепь растянута в результате длительного использования

Такое бывает в процессе износа. Пружинка переключателя не может нормально натянуть ее, она постоянно провисает. В данном случае есть только один выход – заменить цепь на новую. На практике редко можно встретить велосипеды, в которых цепь растянута и перескакивает при переключении передач. Восстановить ее упругость фактически невозможно.

Неправильно настроен передний или задний переключатель

Такое бывает только на велосипедах с передачами. Все, что надо сделать, – максимально точно настроить задний переключатель. Заметить проблему достаточно просто: цепь может произвольно перескакивать на другую передачу в процессе вкручивания педалей с большой силой, но при этом вы не будете нажимать на лепесток манетки. На корпусе переключателя присутствует два болта, с помощью которых надо отрегулировать предел хода механизма.

Если вы видите, что ваша цепь слетает, далеко не всегда это значит, что надо менять ее целиком. Вполне возможно, проблема заключается в чем-то другом. Если вы не хотите, чтобы она слетела в самый неподходящий для этого момент, рекомендуем время от времени проводить техническое обслуживание. Предельно тщательно проверяйте трансмиссию на предмет износа. Простая проверка перед выездом поможет вам избежать серьезных травм, особенно если вы предпочитаете кататься в агрессивном или даже экстремальном стиле. Надеемся, советы, изложенные выше, помогут вам избежать поломок в будущем.

Устройство бензопилы

Бензопила состоит из следующих основных конструктивных элементов:

• бензиновый мотор;
• направляющая шина для пильной цепи;
• пильная цепь;
• механизм натяжки пильной цепи;
• органы управления устройством.

В основе привода бензопилы лежит одноступенчатая цепная передача.

По своей конструкции бензопилы можно отнести к классическим механизмам, которые приводятся в действие при помощи двигателя внутреннего сгорания. В конструкции устройства применяется простейший одноцилиндровый двухтактный двигатель. Вместо редуктора в устройстве применяется одноступенчатая цепная передача, которая обеспечивает вращение пильной цепи. Простота конструкции обеспечивает надежность и безотказную работу агрегата в тяжелых условиях эксплуатации.

Двигательная установка агрегата включает в свой состав следующие конструктивные элементы:

• рабочий цилиндр с поршневой группой;
• модуль зажигания;
• глушитель;
• систему очистки воздуха;
• карбюратор.

Мотор устройства способен развивать максимально 13 500 оборотов в минуту. Такие высокие показатели накладывают жесткие требования к используемым в процессе его работы горюче-смазочным материалам. Усилие от работающего двигателя передается на ведущую звездочку при помощи сцепления центробежного типа, которое срабатывает автоматически при повышении числа оборотов двигателя. Сцепление состоит из барабана и элементов с фрикционными накладками. При достижении двигателем определенного количества оборотов элементы прижимаются к барабану, и последний начинает вращаться, приводя в движение ведущую звездочку, в зацеплении с которой находится пильная цепь.

Система зажигания является бесконтактным электронным устройством, которое позволяет обеспечить стабильную работу силовой установки приспособления. Система подачи топлива состоит из бачка для хранения топлива, трубопровода и карбюратора. Карбюратор является устройством обеспечивающим подготовку горючей смеси для работы силового агрегата.

Рабочим инструментом бензопилы является пильная цепь, движение которой происходит по специальной направляющей шине, за счет вращения ведущей и ведомой звездочек.

Устранение дефекта

Особенности коррекции длины или замены механизма зависят от типа байка. Если раньше не было проблем, как натянуть цепь на обычный велосипед без скоростей, то сегодня это сделать сложнее. Сначала придется изучить инструкцию.

На обычном велосипеде

Поскольку на простом велосипеде нет системы переключения передач, в норме цепь может провисать не более чем на 5 мм. Чтобы не возникло проблем в дороге ее нужно подтягивать. Для этого выполняют следующие действия:

• перевернуть транспортное средство вверх колесами, уперев на сиденье и руль;
• ослабить крепления заднего колеса;
• передвинуть колесо по дропаутам, чтобы добиться правильного натяжения цепи на велосипеде – с минимальным провисанием.

Во время работы могут возникнуть трудности, которые не дадут правильно откорректировать механизм. Поэтому в ходе починки необходимо соблюдать рекомендации:

• закреплять заднее колесо можно только при условии, что его ось параллельна валу каретки;
• не стоит слишком подтягивать велосипедную цепь, иначе педали будут прокручиваться с большим усилием, что приведет к быстрому изнашиванию механизма.

На велосипеде с переключением скоростей

Натяжение цепи в таких велосипедах осуществляется благодаря пружине переключателя. Но ее жесткости бывает недостаточно, если длина подобрана неправильно. Слишком длинная – бьется о раму, затрудняя работу механизма, а короткая – сильно натягивается, что ускоряет износ механизма. Однако, не все пользователи знают, как отрегулировать длину цепи на велосипеде в таком случае. Алгоритм действий включает такие шаги:

• расположить цепь на наименьшей задней звезде и наибольшей передней;
• оси роликов выставить по вертикальной линии;
• определить длину;
• зафиксировать задний маятник в положении, когда расстояние между задней трещоткой и передней кассетой достигнет максимума;
• убрать лишние звенья.

Основы функционирования

В процессе работы этот элемент трансмиссии больше всего изнашивается на шарнирах, где под воздействием нагрузок происходит удлинение линков. В результате, шаг цепи увеличивается, и она уже не может выполнять свои функции. Обычно срок службы этого элемента не превышает 3-4 тысяч километров, что составляет не более 1-2 сезонов. Износ велосипедной цепи проверяют по её удлинению. Если при оттягивании от ведущей звезды зуб обнажается более чем на половину, то необходимо произвести замену. Ремонтировать этот элемент бессмысленно: после того как будет выполнен монтаж цепи на велосипед, она будет постоянно слетать, и вам не удастся насладиться поездкой. Если за этим элементом должным образом ухаживать, то он прослужит намного дольше и сократит ваши расходы.
