Как настроить горный велосипед?

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Педали

Обычно на велосипеде из магазина установлены самые дешевые пластиковые педали, либо педалей нет совсем, поэтому их придется либо докупить, либо в скором времени заменить из-за поломки. Какие выбрать? Два основных типа — это контакты и платформы. В контактных педалях нога зафиксирована и поэтому мы не рекомендуем их использование при малом опыте катания на велосипедах. Для начала нужно овладеть базовыми навыками управления: торможение, прохождение поворотов и препятствий, банни-хоп, вилли и стоппи. Всему этому лучше учиться на плоских педалях. Они бывают различных видов, но лучше выбрать педали с большой площадью поверхности и шипами для лучшего сцепления.

Ролики натяжения цепи

На рамке переключателя расположены миниатюрные звездочки – они также нуждаются в периодической очистке от грязи и смазке жидким маслом. Если ролики долго эксплуатируются без надлежащего ухода, то они обязательно начнут заклинивать – цепь по ним будет тереться, подпрыгивать и слетать с задних звездочек.

На рынке недавно появились ролики с карбоновым покрытием снаружи и керамическими подшипниками внутри – производители заявляют, что они будут служить вечно. Специалисты же рекомендуют не тратить свои деньги на эти модные «фишки» — при правильном и регулярном уходе и обычные пластиковые ролики будут служить долго.

Виды компрессии передней подвески

Компрессия позволяет изменять скорость сжатия вилки, обеспечивая равномерный ход и плавное затухание. На передней вилке профессионального уровня компрессия представлена тремя вариантами:

низкоскоростная,
высокоскоростная,
блокирование.

Первый тип компрессии стабилизирует положение велосипеда на неровностях. Мягкость, точность прохождения препятствий, комфорт – все это низкоскоростная компрессия. По сути, ее настройка есть preload, о которой уже сказали выше.

Высокоскоростная компрессия отвечает за снижение ударных нагрузок на колесо, раму и велосипедиста. Замедляет ход амортизатора на приземлении, благодаря чему велосипед не подскакивает.

Функция блокировки вилки позволяет перевести ее в режим 100%-ной жесткости. Устанавливая подвес на фиксированное положение, велосипедист выкатывает байк на ровные дороги. Для езды по пересеченным трассам вилку лучше не блокировать.

На некоторых воздушных моделях (например, Dual Air) можно отрегулировать отдельно давление и в позитивной, и в негативной камерах. Превышение компрессии в негативной части сделает вилку чрезмерно мягкой, а сам велосипед начнет раскачиваться на ходу.

Регулировка руля.

От правильного положения руля зависит управляемость велосипеда. Руль считается правильно отрегулированным, если кисти рук, локти, спина и шея велосипедиста не напрягаются и не затекают при езде в удобном положении. Чтобы этого достичь, необходимо отрегулировать высоту руля и его наклон, придерживаясь следующих правил:

На дорожном велосипеде руль должен располагаться под углом около 90 градусов. Для этого его необходимо установить прямо над передней втулкой (центральной деталью переднего колеса).
На горном байке наклон руля составляет 45 градусов, в этом случае его устанавливают на дюйм (2,54 см) впереди втулки.
Высота руля для шоссейного велосипеда настраивается на 3 дюйма выше уровня седла, а для горного — на 4 дюйма ниже.

Осмотр и проверка трансмиссии

Далеко не всегда плохое переключение скоростей связано с настройкой переключателя. Дело может быть в каких-то механических повреждениях, в затруднённом скольжении тросика, в неправильной установке переключателя или рубашки. Прежде чем начинать настраивать (или регулировать) переключатель скоростей, нужно всё это проверить. Иначе потом может оказаться что мы сбили правильную регулировку или что переключатель никак не настраивается из-за погнутого крепления.

Что нужно проверить:

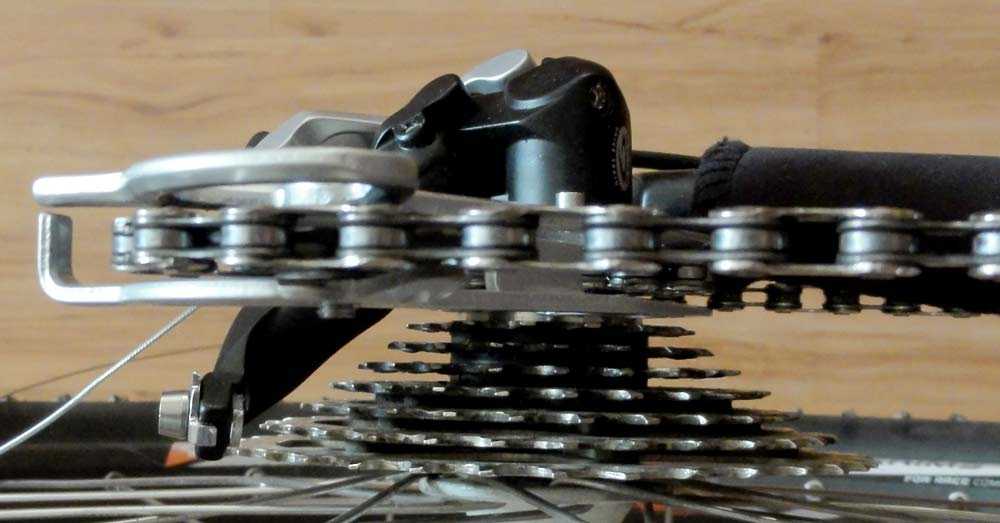

Рамка натяжителя цепи должна располагаться параллельно звёздам кассеты

Если это не так, то скорее всего погнут петух (крепление заднего переключателя к раме), либо сама рамка. Петух – это своеобразный предохранитель, который в случае сильного удара по переключателю деформируется или ломается, но зато «ценой своей жизни» не даёт повредить раму. В случае если он погнут, то ровно выправить его самостоятельно может быть достаточно сложно. Возможно для этого понадобится обратиться для ремонта в мастерскую или купить новый (хотя найти такой же бывает достаточно сложно).

1. Скольжение тросика в рубашке не должно быть затруднено

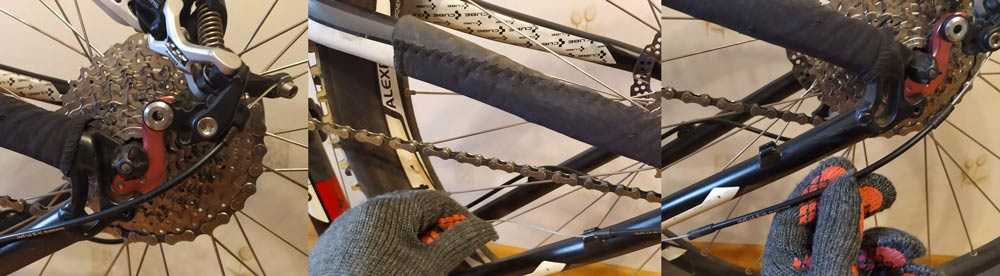

Внешний осмотр может не выявить проблемы, поэтому можно высвободить рубашку из посадочных креплений на раме и вручную проверить как хорошо скользит тросик. Для этого переключитесь на самую большую звезду кассеты и сбросьте несколько передач манеткой не вращая педали. Таким образом натяжение тросика ослабнет и можно будет высвободить рубашку, проверить состояние её и тросика переключения скоростей и очистить в случае необходимости.

Если всё в порядке, то поставьте рубашки на место и включите на манетке обратно первую передачу. Убедитесь, что все отрезки рубашки стоят в своих посадочных местах и не выскочили.

Не должно быть сильного люфта переключателя и роликов, а также большого износа зубьев

Если переключатель уже не новый, нужно проверить чтобы у него не было люфта. Пошевелите параллелограмм и ролики и убедитесь что зубцы роликов не сношены, иначе желательно будет их заменить. Небольшой люфт роликов может присутствовать, но цепь не должна касаться рамок натяжителя.

На видео у переключателя присутствует сильный люфт параллелограмма и роликов, зубцы ролика сильно изношены. Хорошо настроить такой переключатель не получится.

Не должно быть большого износа зубьев звёзд кассеты

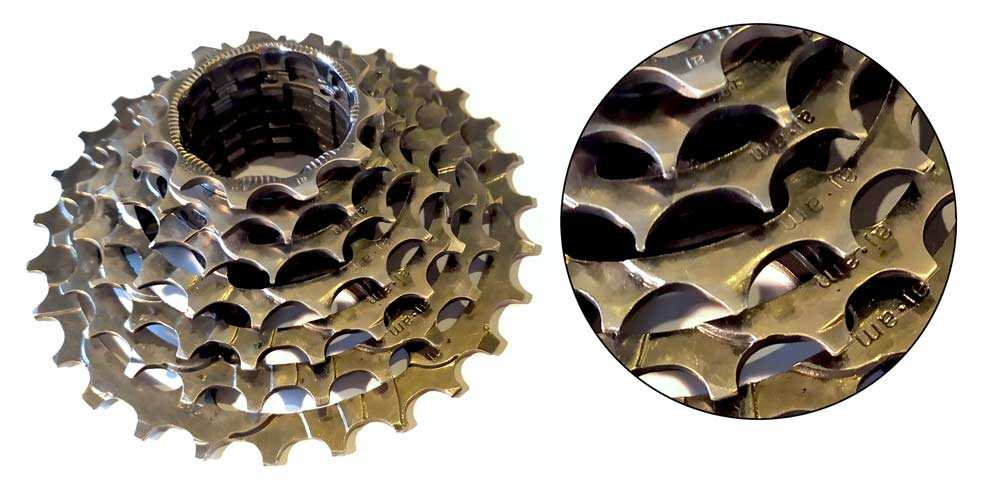

На фото видно, что зубья 4, 5 и 6-й звёзд очень сильно изношены. При сильном износе зубьев, кассету (и цепь тоже) нужно будет заменить.

Итак, с самыми частыми неисправностями разобрались, теперь давайте перейдём к настройке переключателей скоростей велосипеда. Нужно только отметить, что настройку очень желательно проводить на чистой трансмиссии – грязь на цепи, звёздах и роликах может усложнить задачу.

Барабанные тормоза

Механизм тормозов находится в задней втулке колеса, при этом сама втулка или её специальная часть является барабаном, а тормозные колодки, находящиеся внутри, при торможении распираются и зажимают тормозной барабан.

Могут иметь как ручной, так и ножной привод. В настоящее время ручные барабанные тормоза практически вытеснены по причине большой массы и прихотливости; ножные барабанные тормоза по-прежнему используются в дорожных и городских велосипедах с одной передачей или с планетарным механизмом переключения передач.

Преимущества барабанных тормозов

Малообслуживаемые и неприхотливые. Обслуживание достаточно редкое, хотя и требует определённого навыка.
Не подвержены влияниям воды, грязи, снега, масла и погодных условий на торможение.
Отсутствие износа обода.
Возможно ехать с искривленной геометрией колеса («восьмеркой»).

Недостатки барабанных тормозов

Имеют большой вес.
Для торможения приходится предпринимать большее усилие, чем при использовании других типов тормозов.
Невозможно использовать на многоскоростных велосипедах.
Наличие «мертвой зоны» — когда невозможно затормозить при вертикальном положении шатунов.
Есть риск – если цепь слетит со звёздочки и на велосипеде не установлен передний тормоз, велосипед невозможно остановить.
Требуется время для перехода от движения вперёд к началу торможения, что в некоторых случаях может быть критичным.

Как настроить задний переключатель скоростей

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Освобождение тросика

Установка предела хода на самую маленькую звездочку

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Регулировка натяжителя цепи

Какими должны быть колеса

Проверьте натяжку спиц. Если спицы разболтались, а спицевого ключа под рукой нет — то не следует брать пассатижы и пытаться их дико чинить, например. Здесь стоит обратиться в специализированную мастерскую. Проверьте биение обода, как правило биение обода 2мм не критично, особенно если вы используете дисковые тормоза.

Покрышки должны быть накачаны. Среднее рекомендуемое давление 3-3,5 атмосферы. Накачать надо согласно рекомендованным параметрам — их можно найти на боковине покрышки. Для асфальта и твердого грунта — побольше. Для пересеченной местности и мягкого грунта — поменьше. Это позволит вашему велосипеду катиться в первом случае и цепляться за грунт и неровности во-втором. Помните — используя низкое давление вы рискуете возможностью пробить камеру.

Когда требуется настройка и регулировка тормозов

Настройка и регулировка тормозной системы велосипеда необходима в следующих случаях:

После того как вы купили велосипед, необходимо проверить его работу под повышенной нагрузкой. Затем требуется осмотр транспортного средства (ТС) и регулировка всех его систем, включая тормозную систему.
После падения или удара велосипеда требуется регулировка тормозов.
Если байк хранился в не отапливаемом помещении, то требуется регулировка тормозов.
При работе тормозов ощущается скрежет или другие звуки.
При нажатии на ручку изменилась реакция тормозной системы, ощущается задержка срабатывания.

Регулирование давления воздуха в шинах

Давление в колесах надо проверять перед каждой поездкой. Изменения температуры воздуха оказывают влияние на давление в колесе, а также давление имеет свойство уменьшаться с течением времени.

Что надо сделать: как правило, давление в шинах должно быть как можно ниже. Рекомендуемое давление шин можно найти на боку колеса. Если не хотите рисковать и повредить шины, надо поддерживать низкое давление. Это обеспечит более мягкую и щадящую поездку, а также улучшит силу сцепления.Как отрегулировать: Необходимые инструменты очень просты: нужен измеритель давления и насос, подходящий к клапану (Presta или Schrader). Большинство измерителей давления и насосов подходят к обоим типам клапанов. Вы также можете купить отдельный адаптер для клапана.

Ниже приведена инструкция по регулированию давления. У вас могут появиться другие предпочтения, отличающиеся от нижеприведенных, когда вы станете более опытным велосипедистом. Отрегулируйте давление пропорционально вашему весу: Если вес колеблется от 45-70 кг: используйте минимальное давление. Если вес 70-90 кг: прибавьте от 0 до 5 фунтов на квадратный дюйм до минимума. Если ваш вес более 90 кг: прибавьте от 5 до 10 фунтов на квадратный метр до минимума.

Регулировка тормозов.

Неправильная настройка тормозов — прямой путь к потере управления байком и увеличению вероятности аварии. Чтобы настроить тормоза на велосипеде, необходимо, прежде всего, определить их тип — дисковые или ободные. Следующий шаг — проверка работоспособности тормозной системы вхолостую. Обычно после такой проверки приходится подтянуть трос, чтобы при нажатии тормозной ручки она не касалась руля. Для дисковых тормозов, как правило, этого достаточно. Регулировка ободных тормозов может включать настройку колодок: их устанавливают симметрично, параллельно ободу и на расстоянии в 1 мм от него.

Как настроить тормоза v brake на велосипеде

Сегодня мы узнаем, как настроить V-Brake тормоза, которые иначе известный как линейный тормоз. Для этой работы вам понадобится 5 мм шестигранник, а также крестообразная отвертка. Для лучшего понимания процесса настройки тормозов V-Brake на велосипеде ознакомьтесь с картинками, на которых изображены все шаги по порядку.

1. Ослабьте анкерный болт.

Ослабьте крепежный болт, в результате тормозной трос будет скользить как показано на рисунке для открытия тормоза

2. Закрепите колесо.

Закрепите переднее колесо согласно инструкции по монтажу

3. Выровняйте тормозные колодки параллельно ободу

Ослабьте тормозные колодки как показано на рисунке. Выровняйте положение колодок параллельно ободу. Затяните болт крепления тормозных колодок

4. Подключение кабеля к рычагу тормоза

Присоедините кабель тормоза к ручке согласно шагов, указанных на рисунке

5. Проложите кабель с тормозным тросом и закрутите анкерный болт

Сожмите суппорт тормоза и сильно закрепите тросик как как показано на рисунке, соблюдая очередность действий.

6. Выполните тестирование тормозов велосипеда

Нажмите ручку тормоза не менее 3-х раз и при необходимости повторите п.5

7. Балансировка тормоза

Отрегулируйте натяжение пружины как показано на рисунке с помощью регулировочного винта и четырехгранной отвертки . Добейтесь с двух сторон расстояния в 2мм между тормозной колодкой и ободом велосипеда

8. Вставьте кабель

При необходимости отрегулируйте натяжение кабеля

Повторите все шаги для настройки передних и задних тормозов велосипеда.

Открытие и закрытие тормозов V-Brake для снятия колеса

Стяните резиновый сифон вправо

Сожмите суппорт тормоза и потяните тормозной тросик (как на рисунке влево и вверх)

Разведите разблокированные тормозные колодки в стороны

Повторите обратные действия для закрытия тормоза.

Рекомендую при длительном хранении велосипеда разблокировать тормоз. Этим Вы увеличите срок службы пружин тормоза.

Если вы все же испытываете трудность в регулировке и настройке тормозов V-Brake велосипеда, то посмотрите это видео:

Проверка работоспособности тормозной системы

Определить состояние тормозов на велосипеде можно при помощи визуального осмотра либо наблюдений во время езды. К наиболее распространенным неполадкам механизма относят:

Специфические звуки. Это могут быть периодические постукивания, гул на скорости, скрип или свист. Подобные признаки свидетельствуют о неисправности колодок либо механических элементов.
Слабая реакция на усилие. Если тормоза плохо работают, не сразу замедляют обод, – это признак проблем с гидравликой или тросиками.
Механическое повреждение тросиков, деталей механизма. Обычно такие поломки можно обнаружить при визуальном осмотре.

После приобретения нового велосипеда в обязательном порядке проводится обкатка и регулировка тормозов, которую выполняют несколько раз после катания. Если байк не использовался на протяжении нескольких месяцев, особенно в холодное время года, колодки и механизмы нуждаются в полноценном сервисном обслуживании.

Поверхностные осмотры велосипедных тормозов необходимо осуществлять перед каждой поездкой. Следует удостовериться, что все элементы чистые, занимают свои места. При умеренной эксплуатации раз в полгода рекомендуется проходить проверку у квалифицированного специалиста. Существует ряд проблем, которые неопытный человек не сможет вовремя заметить и устранить. При интенсивном использовании придется проводить диагностику чаще – раз в 2–4 месяца.

Проверяем натяжение троса

Недостаточное натяжение троса характеризуется положением тормозной ручки, в котором начинает происходить торможение. Проверить это можно на ходу, либо подняв колесо, раскрутить его и нажать на тормоз. Чем раньше при нажатии будет останавливаться колеса – тем быстрее велосипед сможет остановиться.

Если при торможении получается без особых усилий нажать тормозную ручку более чем на половину расстояния до руля, необходимо подтянуть тормозной трос. Небольшое натяжение троса можно дотянуть на тормозной ручке с помощью фигурного болта.

Если ручка легко нажимается вплоть до руля, необходимо натянуть трос со стороны самих тормозов. Трос крепится на тормозе с помощью специального винта. Чтобы натянуть трос, необходимо этот винт открутить, натянуть трос с помощью пассатижей, и зафиксировать его, сильно затянув регулировочный винт. Как правило, при фиксации троса остается небольшой хвост, который не должен быть слишком длинным. Чтобы исключить попадание троса в колеса или другие системы велосипеда, лишнюю часть троса необходимо накрутить, либо обрезать, оставив небольшой запас, не превышающий нескольких сантиметров.
