Как натянуть цепь на скоростном и обычном велосипеде

Какие разновидности велосипедных цепей встречаются

На всех типах велосипедов, не зависимо от их предназначения используется одна и та же конструкция цепи. Такое изделие представляет собой роликовую однорядную цепь с четко обозначенным шагом – 12,7 миллиметров. При этом отдельное звено включает в себя:

внешние пластинки;
внутренние элементы;
пины;
валики;
ролики.

Основное отличие цепей основано на том, скоростной велик или нет. Количество скоростных режимов обуславливает наличие подходящих звездочек. А это в свою очередь влияет на ширину велоцепи. Также характерной разновидностью будет наличие специфического замка или его отсутствие. Он служит для простоты демонтирования цепи и ее обратной установки.

Последняя классификация относится к производителям товара, но это уже вопрос предпочтений.

Износ

Тема износа для велосипедных цепей очень острая. Пара дней в мастерской заставит шевелиться волосы даже у самого стойкого райдера, так как подавляющее большинство владельцев об этом не беспокоятся нисколько.
Самая частая жалоба — чего-то переключается плоховато. Когда берешь измерительный инструмент, то оказывается, что и мерять там уже особо нечего. Цепь растянута настолько, что пределов измерения инструмента не хватает, и кассета, как следствие, изношена преждевременно.

Инструмент для измерения износа цепи.

На скорость износа влияют разные факторы. Во-первых, условия эксплуатации. Шоссейный режим использования сулит больший километраж между заменами, так как система работает в относительной чистоте. МТБ цепи живут меньше, так как обилие грязи говорит само за себя. А если не понятно, то объяснение очень простое — грязь содержит в себе мелкие песчинки, являющиеся абразивным материалом, проникающим вглубь звеньев и забивающимся между роликом и осью. Ехать на грязной цепи тяжелее, да и к растяжению добавляется образование ненужных зазоров из-за абразивного износа.

Во-вторых, на износ влияет количество и качество смазывающего материала. Если используются не специальные масла, то налипание грязи становится просто стихийным бедствием. Если масла не используются вовсе, то цепь быстрее сотрется, чем растянется.

Износ цепи происходит тем медленнее, чем чище трансмиссия в процессе эксплуатации. Поддерживать ее чистоту можно своими силами, однако это требует определенных навыков и времени. На личном опыте я убедился, что надпись на упаковке 3000 километров может превратиться в 5000, если за цепью регулярно ухаживать. После грязной поездки цепь и вся трансмиссия снимаются и моются с использованием разнообразной химии, которая хорошо растворяет остатки старой смазки и выбивает самый мелкий песок из всех щелей.

Не доводите цепь до такого состояния.

Вместе с цепью изнашивается и кассета с задними звездами, хотя практика показывает, что кассета переживает две-три цепи.
Чтобы понимать степень износа, достаточно обзавестись очень простым инструментом — измерителем цепи. У него всего два щупа. Первый сигнализирует о растяжении, при котором стоит задуматься о замене цепи. Второй щуп позволяет осознать, что цепь мертва и что под замену, скорее всего пойдёт и кассета.

Помните, что изношенная цепь, которая давно не менялась, грязная и плохо смазанная может стать источником самых неприятных ситуаций.

Типы переключения передач

Прежде чем производить настройку, определите, какое переключение передач у вашего велосипеда. Существует 3 основных типа переключателей.

Механизм внешнего переключения.
Механизм внутреннего переключения.
Комбинированный тип.

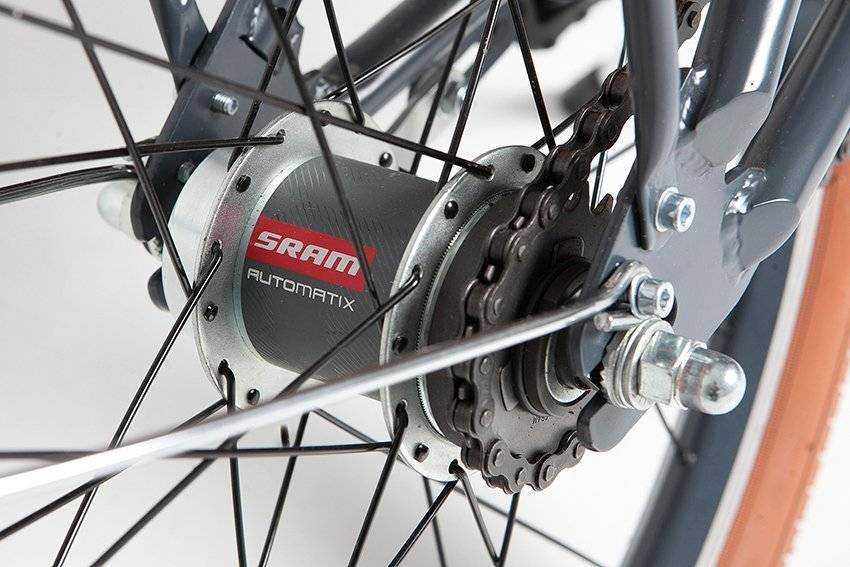

Внутреннее переключение скоростей на горном велосипеде

Основа такой конструкции — планетарные втулки. В этом механизме не применяются кассеты. В трансмиссию входит всего 2 звезды: передняя и задняя. Весь механизм спрятан внутри. Обычно отсутствует и передний переключатель передач.

Все элементы переключателя скоростей спрятаны в корпус

Такой механизм часто встречается на шоссейных, прогулочных, складных и городских велосипедах. Сама система находится внутри задней планетарной втулки. Такой тип переключателя скоростей можно наблюдать, например, у городского велосипеда Forward Surf (3 передачи скоростей).

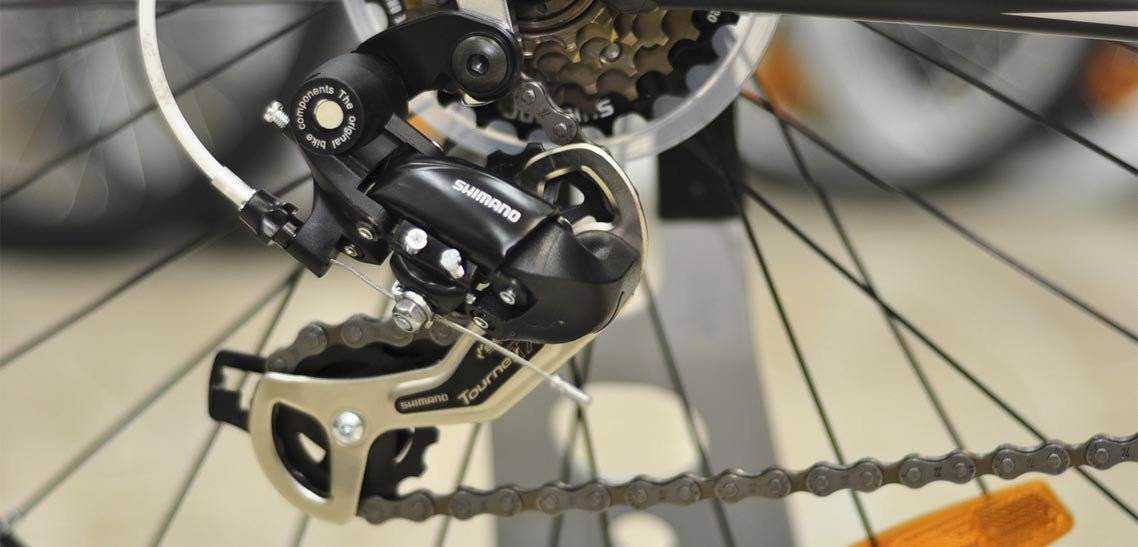

Внешнее переключение на скоростном велосипеде

Внешний тип принадлежит большинству многоскоростных велосипедов. Его используют как на горных, так и на городских прогулочных моделях. Механизм составляют переключатели передач и звёзды, образующие кассету или систему. Скорость меняется при помощи заднего и переднего переключателей.

Элементы внешнего типа переключения передач — переключатель и кассета

Такой тип переключения скорости можно увидеть как на городском Forward Dortmund (7 скоростей), так и на горном велосипеде Forward Agris (24 скорости). Этот переключатель можно настраивать самому, изучив механизм.

Устройство ходовой части велосипеда, принципы работы — видео

https://youtube.com/watch?v=B-0Igaq0WIQ

Комбинированный механизм

Комбинированный тип представляет собой сочетание внешнего и внутреннего механизма. Он крепится на втулке заднего колеса велосипеда.

Комбинированный переключатель является гибридом внешнего и внутреннего типов переключения скоростей велосипеда

Этот механизм встречается крайне редко, так как он собрал в себе все отрицательные стороны как внешней, так и внутренней системы переключения скоростей. Настраивается он только профессионалом.

Как натянуть цепь на велосипеде со скоростями

Натяжение велоцепи горного, шоссейного или другого велосипеда, на котором для переключения скоростей используется принцип перекидывания цепки на звезды с разным количеством зубцов отличается от описанного выше. Отличие заключается в том, что она не имеет фиксированного положения, а ее натяжение обеспечивает пружина заднего переключателя скоростей. Но следить за степенью растяжения все же следует. Если цепь будет слишком длинной, то заднему переключателю будет сложнее компенсировать провисание при езде по неровностям, и она будет с большой интенсивность стучать вам по перу. Конечно можно купить или сделать защиту пера велосипеда самому. Но это не спасет от ускоренного износа трансмиссии. Но и перетягивать цепь на скоростном велосипеде так же не стоит. Это приведет к плохой четкости переключения передач, и повышенному износу звезд и других компонентов.

Как узнать когда цепь необходимо натянуть

Есть несколько способов:

Выставляем положение скоростей, когда цепка находиться на самой большой передней звезде и самой большой задней. Далее берем ее внизу передней звезды (как показано картинке) и натягиваем в сторону переднего колеса до того момента, пока задний переключатель не достигнет упора. Если у вас осталось около двух «лишних» звеньев, значит длинна цепи в норме.

Второй способ немного проще. Выставляем положение, в котором используется самая большая передняя и самая маленькая задняя звезды. В таком положении направляющий ролик и ролик натяжителя задней перекидки должны быть соосны и перпендикулярны относительно земли.

На двухподвесах воспользуемся следующим методом определения необходимой длины. Надавим на маятник пока передняя кассета звезд не удалиться на максимальное расстояние от трещотки. Это и есть оптимальное расстояние, по которому замеряется необходимая длина цепи.

Процедура подтягивания

В отличии от односкоростных или с планетарной втулкой на велосипедах с перекидками нельзя натянуть цепь путем смещения заднего колеса. Поэтому единственный способ – удаление звеньев цепи. Так как этот метод является общим для этих разновидностей велосипедов, мы вынесли его в отдельный раздел, который расположен ниже.

Настройка переключения передач велосипеда

В чем суть переключения передач велосипеда? Вы давите на руле на рычаг манетки (сильно давите), она проходит некоторое расстояние, вытягивая при этом трос и защелкивается запорным механизмом, (собачкой, как там ее правильно звать? Чапи, Скуби, Рекс, Тузег?) Трос, проходит по рубашкам и открытым пространствам и тянет за собой рамку перекидки. Рамка сдвигается и цепь вынуждена подниматься на верхнюю звездочку. Ну и наоборот. Отщелкивается рычажок на манетке, ослабляется трос, под действием пружины рамка сдвигается к правому перу рамы велосипеда и цепь соскакивает на меньшую звездочку. Переключение происходит дискретно — один щелчек ( + или — ) и один сдвиг рамки перекидки. Эту дискретность иногда нужно подстраивать чтобы цепь (посредством роликов) позиционировалась как раз напротив нужной задней звезды. Если перекидка настроена правильно, то в будущем (иногда далеком) придётся только чуть-чуть подстраивать всю систему переключения из-за вытягивания тросика. Подстройку можно будет производить специальным регулировочным барабаном, что на одном из концов тросика. Есть тросики которые не нуждаются ни в представлении, ни в подстройке Power Cordz, там осталось только определить цену.

Какими бывают велосипедные цепи

Для того чтобы более или менее понимать о чем идет речь, следует рассмотреть разновидности велоцепей, а также их конструктивные особенности. На данный момент на всех видах велосипедов используются роликовые однорядные цепи с шагом 12,7 мм. Каждое звено состоит из внешних и внутренних пластин, пинов, валиков и роликов.

В зависимости от количества скоростей меняется ширина, чем больше звездочек, тем уже цепь. Ниже будет приведена таблица с зависимостью ширины от количества звезд в кассете.

Количество задних звезд	Возможная ширина цепи, мм
1	от 8,7 до 11
4 — 5	8,7
6	7,8
7	7,3
8	от 7,05 до 7,1
9	6,6
10	от 5,85 до 6,2
11	5,5

Еще чем они могут отличаться – наличие или отсутствие замка. Замок предназначен для более простого демонтажа и установки цепи.

Натяжитель цепи

Нормальное натяжение зависит от состояния и работы всего трансмиссионного устройства. При необходимости его можно регулировать вручную, но удобнее с помощью специального приспособления. Натяжитель цепи самостоятельно контролирует жесткость цепи, избавляя владельцев байков от лишней работы.

Разновидности

Устройство устанавливается на велосипедах с открытой трансмиссий вместе с задним блоком переключения скоростей. При необходимости может крепиться на другие типы двухколесных машин. В основном это требуется для экстремальной езды. Чаще применяют следующие варианты:

ISCG – крепят болтами с шагом 47,77 мм к раме в трех местах;
ISCG 05 – наиболее популярный вариант, поскольку монтаж не требует особенных усилий, удаление креплений друг от друга – 55,92 мм;
BB – устанавливают на каретку, прижимающую натяжитель к раме.

Приспособление состоит из одного либо пары роликов, рычага, пружины. Принцип работы – планомерная оттяжка механизма в нужном направлении. Достигается четкое фиксирование положения цепи, устраняется возможность ее слетания с ведущей звезды в результате сильного удлинения.

Натяжитель устанавливают параллельно системе задних звезд: поверх без перекосов. Иначе согнется держатель переключения. Если это случилось, для выравнивания нужно потянуть приспособление вместе с переключателем.

Как сделать своими руками

Если в велосипеде нет натяжителя, его можно приобрести или сконструировать своими руками. Есть несколько способов, самый простой из которых – из велосипедной спицы. Ее нужно согнуть в спираль, а затем поместить в трансмиссию таким образом, чтобы оттягивалась цепь. Более сложный способ – из алюминиевой пластины толщиной 8–11 мм. В ходе работы также потребуются:

ножовка;
дрель с набором сверл;
напильник;
тиски;
молоток;
наждачная бумага разной зернистости;
метчик, держатели.

Последовательность работы состоит из следующих манипуляций:

обрисовать на заготовке (петухе) старую деталь, просверлить центральную часть;
используя ножовку и напильник, довести заготовку до требуемой формы и размеров;
выполнить перепад высот в месте крепления детали к раме (от 4 (в самом тонком месте) до 8 мм);
окончательно высверлить отверстие до требуемого диметра;
нарезать резьбу строго под углом 90° к осям.

Заключительный этап – ошкуривание и полировка детали. Желательно не оставлять заусеницы и неровные края. После этого можно приступать к монтажу.

Как установить

Перед установкой натяжителя нужно снять цепь с задних звезд, а после его монтажа – сбросить и с передней. Далее – надеть ее в такой последовательности:

задняя большая звездочка;
ролик натяжителя;
ролик наружный;
самая большая звезда спереди.

Чтобы цепь окончательно заняла правильное положение, необходимо несколько раз активно прокрутить колесо. Далее следует регулировка натяжителя под свои требования. Обычно изменяют угол его положения относительно рамы. Самым подходящим считается – непосредственно у критического угла, где образуется самое сильное натяжение.

Как самостоятельно сделать успокоитель цепи на велосипед

Способ 1

Велосипедную спицу согнуть спиралью и поместить на трансмиссию. Необходимо, чтобы спираль оттягивала велоцепь. Это старый и несложный метод, где успокоитель выглядит не совсем эстетично.

Способ 2

В качестве материала используется алюминиевая либо дюралевая пластина 8–11 мм толщины. Натяжитель изготавливается с помощью:

метчика размером М10*1 с его держателями;
напильника с керном;
ножовки с тисками;
наждачной бумаги;
технического масла;
молотка со сверлом;
сверлильного станка или дрели;

Маркером обрисовывают старую деталь на заготовке из металла и просверливают в центре отверстие. Затем берут ножовку, которой отпиливают заготовку и обтачивают её напильником. Альтернативный вариант — выполнение паза по диаметру вала, предназначенного для последующей вставки в этот паз. Установочный участок паза в велораму должен быть шириной 4 мм с одной стороны, 8 мм — с другой.

Отверстие выполняется сверлом чуть меньшего диаметра, чем диаметр самого отверстия. Тем более из мягкого металла. Для идеальной точности желательно воспользоваться электродрелью, а не ручной. Резьбу нарезают посредством поступательно-возвратных движений.

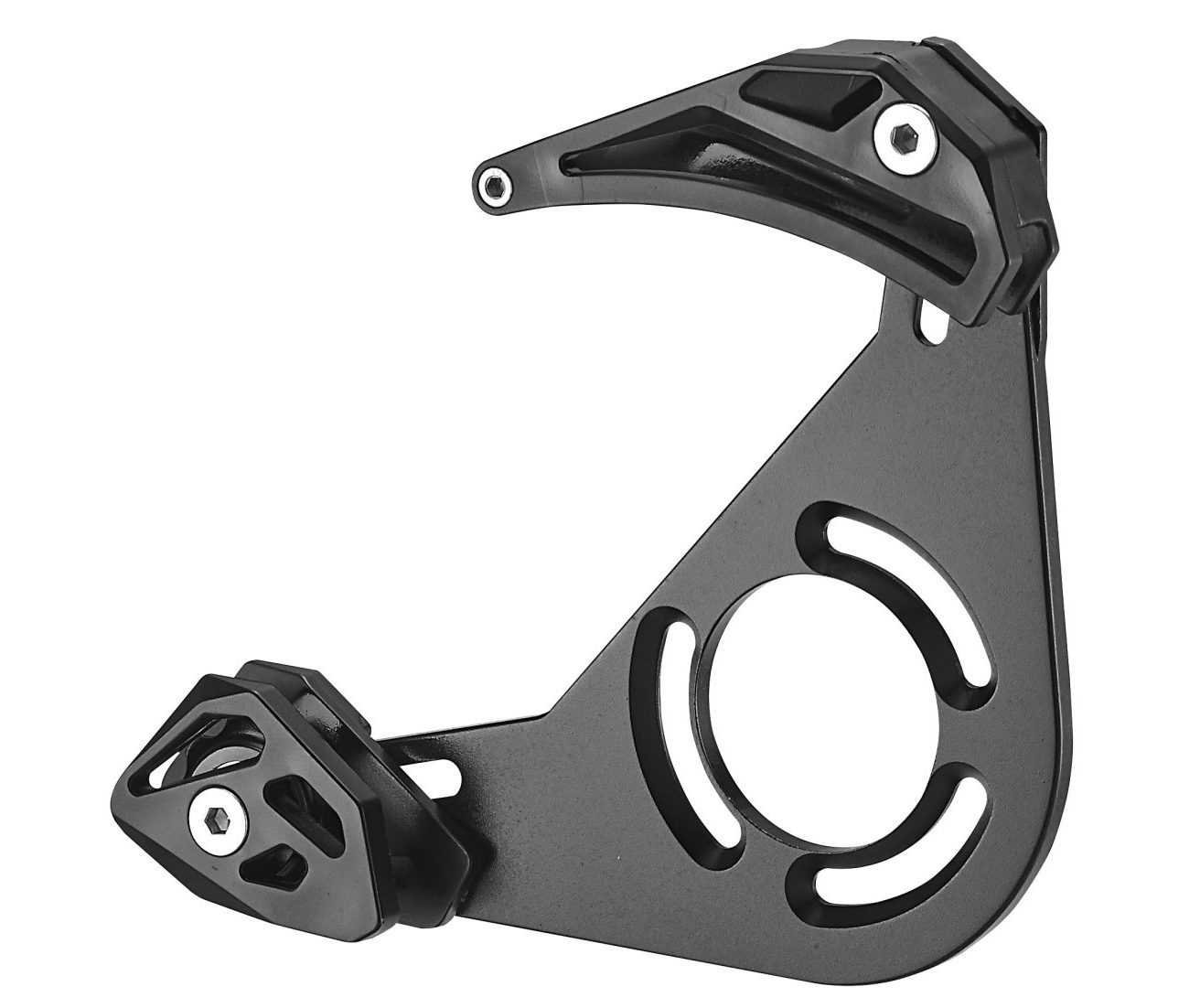

Как подобрать и установить успокоитель цепи

Успокоитель представляет собой простую конструкцию, изготавливаемую из металла высокого качества, которая предотвращает слёт звеньевого элемента. Для правильного функционирования его необходимо грамотно установить.

Порядок установки успокоителя:

снять с велосипеда звёзды переключения передач. В некоторых моделях необходимо снять каретку;
самую крупную звезду, место которой займёт роклинг, необходимо установить на место средней;
закрепить конструкцию на местах кареточных выступов;
смазать все трущиеся элементы;
надеть цепь и правильно её натянуть.

Следуя вышеописанным инструкциям, можно понять, как на спортивном велосипеде натянуть цепь или сделать ту же операцию на более простом двухколёсном транспорте.

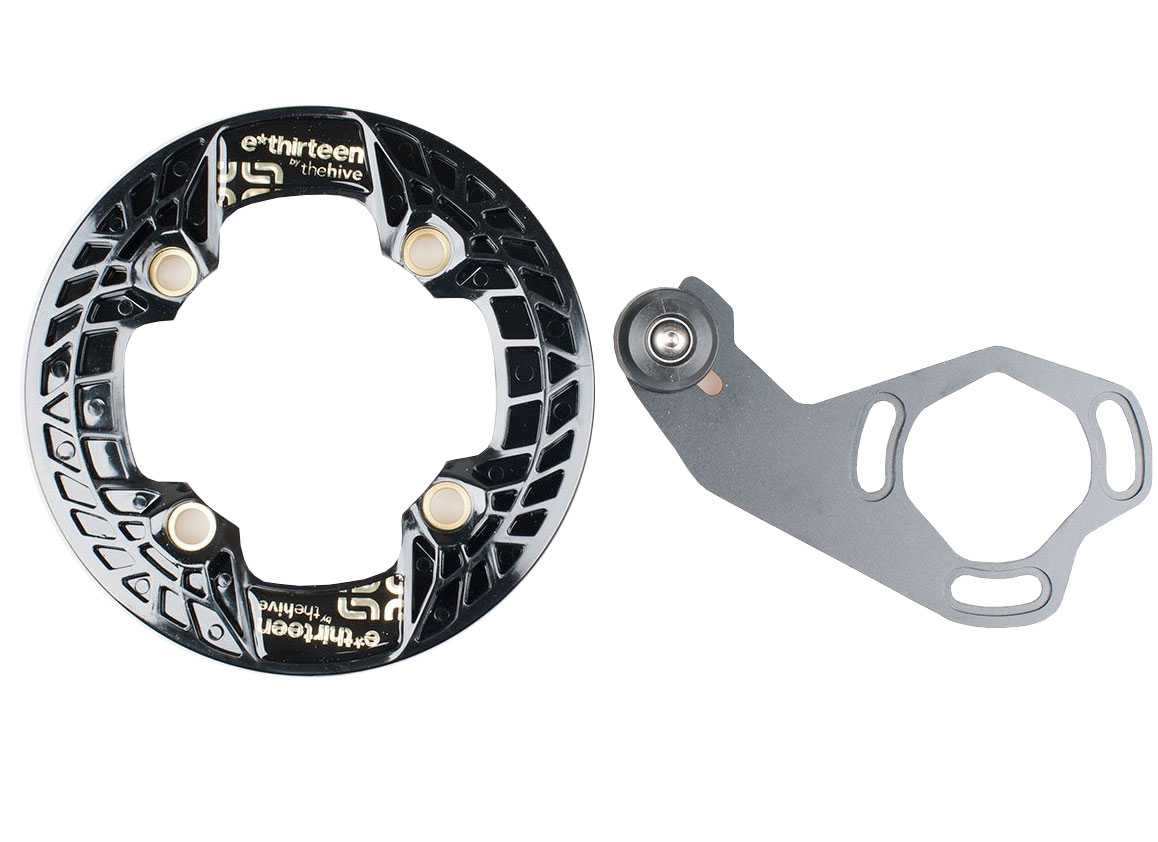

Самостоятельное изготовление

Кроме покупки, многие рассматривают изготовление успокоителя для велосипедной цепи самостоятельно. Действительно, в этом нет ничего сложного. Для рокрингов и креплений есть наглядные схемы, ну а для креплений на перо – варианты, сделанные своими руками, даже надёжнее продаваемых в магазинах.

Что обычно изготавливают:

частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
отдельные ролики на частичном креплении для передней или задней звезды;
защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

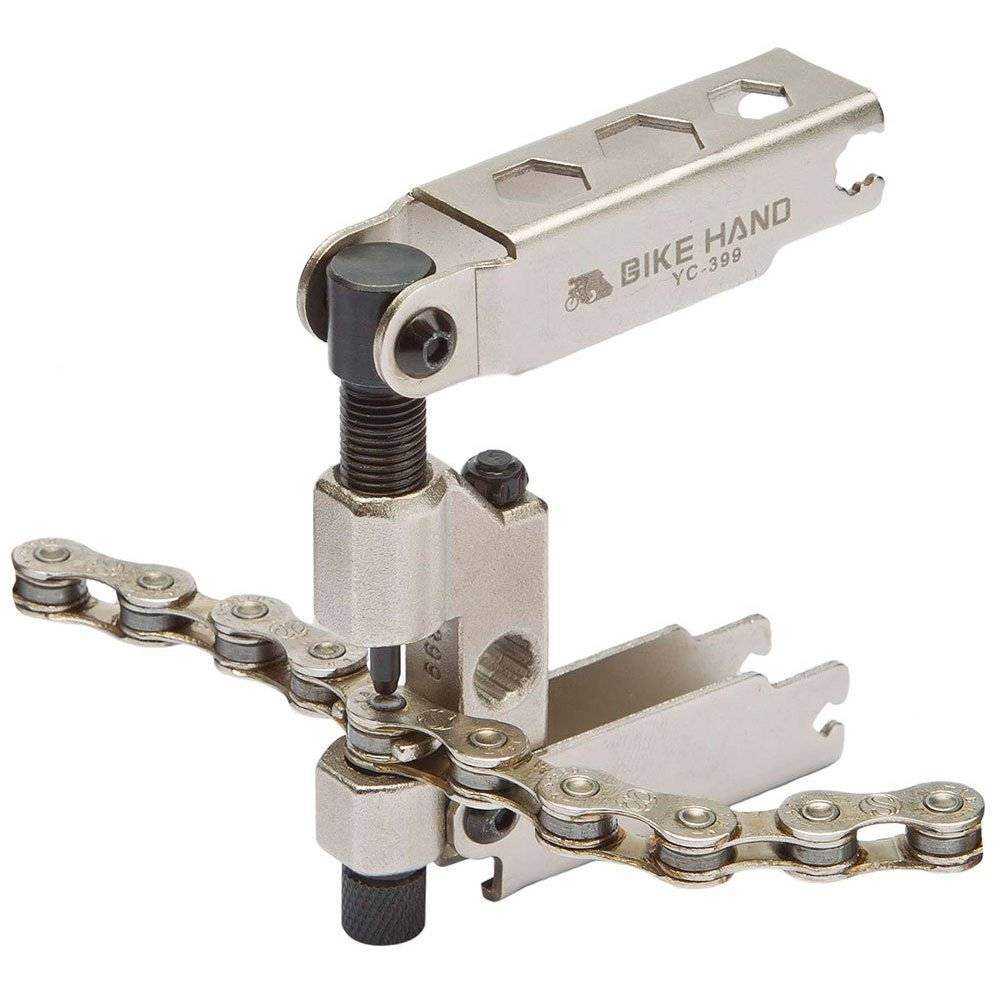

Необходимый инструмент

Для того чтобы отрегулировать натяжение, используется довольно простой инструмент – выжимка (съёмник). Цена может варьироваться в зависимости от места продажи и от ее конструкции, но в основном стоимость не запредельная.

Представляет собой корпус со специальными бороздками, помогающими удерживать звенья во время извлечения из них пина и специального болта со штырем на конце, который вкручивается в резьбу корпуса по часовой стрелке.

Процесс снятия довольно простой, но требует внимательности, чтобы штырь выжимки попал точно в пин. Вначале прокручивание будет идти туго, но постепенно ход будет становиться легче, а в конце опять необходимо приложить усилие. Выжатый пин останется на обратной (внешней) стороне пластины звена. После чего велоцепь аккуратно расстегиваем на том звене, где появился выжатый пин и затем снимаем.

При обратном процессе, соединении, можно также использовать выжимку, но процесс будет происходить обратный (вдавливание). Но стоит учесть, что изъятый ранее пин крайне непросто использовать повторно. Поэтому при процессе выжимки необходимо постараться не вытолкнуть его полностью, а оставить торчать в пластине звена.

Как натянуть цепь на синглспиде

Процесс начинается с переворачивания велосипеда вверх колесами. Ослабляем затянутые болты в пазах, которые закрепляли положение заднего колеса. В результате чего колесо можно двигать вперед или назад по отношению к большой звезде, тем самым подтянуть или ослабить натяжение велоцепи. Установив перпендикулярное положение, регулируем положение оси втулки заднего колеса по продольной оси. После чего затягиваем болты на велосипеде.

Если вышеописанные манипуляции не привели к нужному натяжению, то для того чтобы отрегулировать цепь (уменьшить количество звеньев) потребуется использование выжимки. Принцип действия инструмента описан выше.

Как натянуть цепь на многоскоростном велосипеде

Обычно на таких велобайках как шоссейный или горный, устанавливают несколько скоростей, то есть присутствует несколько задних и 1-3 передних звезды. Действовать по принципу синглспида здесь не получится, так как задняя втулка не имеет возможности сдвигаться по яду причин. В данном случае нужно изменять количество звеньев велоцепи. Поэтому, чтобы отрегулировать велоцепь, нужно для начала выяснить насколько хорошо она работает. После чего будет ясно требуется удлинить или укоротить количество звеньев.

В магазинах велоцепи продают не соединённые в единую петлю, поэтому чаще всего для того чтобы ее снять, нужно найти место, где расположен замочек и расстегнуть его. Но если цепь не укомплектована замком, то для того чтобы ее разжать потребуется специальный инструмент, описанный в разделе выше.

Чтобы подтянуть велоцепь отсчитывают необходимое количество звеньев, которые являются лишними и разъединяют ее при помощи выжимки. После извлечения пина, снимают лишнее количество звеньев и собирают все в обратном порядке. Соединяют звенья при помощи выжимки или замка.

Зачем и как нужно проверять натяжение цепи

Правильно натянуть цепь, значит, избежать поломок самой цепи или других неприятностей, связанных с данным элементом.

Многоскоростной велосипед

Натяжение велоцепи на многоскоростном велотранспорте полностью зависит от пружинного элемента на заднем переключателе. Но такое условие не исключает постоянной проверки ее натяжения. Иначе, при сильном натяжении, процесс переключения будет сложным и в результате можно испортить состояния зубьев звезды и самой цепи. При слабом натяжении — она будет постоянно биться об перо рамы, что приведёт к износу всей трансмиссии и испачканному перу.

Выделяют два способа измерения натяжения велоцепи:

Цепь устанавливаем на переднюю и заднюю большие звезды. Внизу передней звезды оттягивают звенья вперед, в сторону переднего колеса, до недвижимого состояния переключателя передач на заднем колесе. Цепь от переключателя должна иметь прямую линию. Если при таком натяжении остается 2 звена лишними, то длина цепи соответствует требуемой.
Велоцепь устанавливаем в положение, где ролик натяжителя и ролик направляющй на заднем колесе переключателя будут перпендикулярны земле и находиться на одной линии. То есть, цепь на заднем переключателе установлена на маленькую звезду, а спереди на большую.

Перед тем как отрегулировать натяжение на двухподвесе (велосипед с двумя амортизаторами), проводят проверку следующим образом. Надавливают на велосипед (маятник) до момента пока передняя звезда не опустится на максимальное расстояние от кассеты. Данный промежуток и есть показатель для измерения нужной длины цепи.

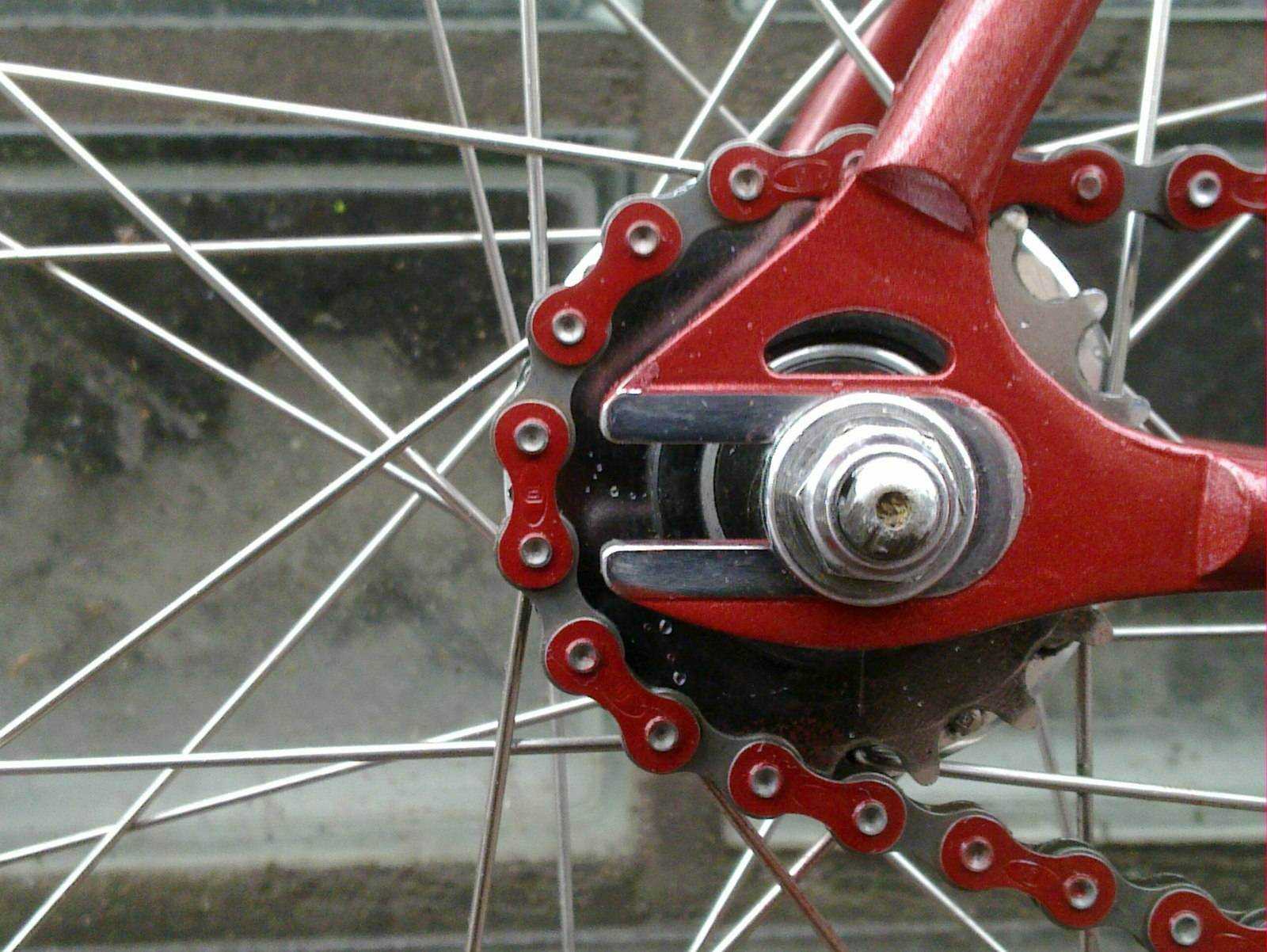

Велосипед типа синглспид

Синглспид — велосипед без скоростей. Имеет только две звезды, по одной звезде спереди и сзади. Модели велосипедов, в которых не предполагается возможным отрегулировать передачи, то есть выбрать значение скорости на переключателе. А также велосипеды с планетарной втулкой, которая аналогична коробке передач в машине и может переключать скорости механизмом, встроенным во втулку. Но общее в этих вариантах то, что натягивать цепь можно смещая ось задней втулки.

Каковы последствия для велосипеда без скоростей? При сильном натяжении — повышается нагрузка как на подшипники каретки, втулки, зубья звезд, так и на саму велоцепь. А это приведет к повышенному износу перечисленных элементов и к их скорейшему выходу из строя. А при слабом натяжении цепь может слететь со звезд во время езды.

Независимо от того одна звезда спереди или две, или установлена планетарная втулка, проверить насколько хорошо натянута цепь можно одинаковым способом. Установив велосипед, чтобы он не раскачивался, нужно пальцем оттянуть нижнюю часть велоцепи вниз до упора. Расстояние при натяжении не должно превышать 1-1,5 см

Обратите внимание, что и перетягивать не стоит. Ход цепочки при оттягивании составляет менее 0,5 см, то натяжение нужно ослабить

Как натянуть цепь на велосипеде со скоростями

Как узнать когда цепь необходимо натянуть

Есть несколько способов:

Процедура подтягивания

Пошаговая инструкция

Элементы трансмиссии велосипедов большинства производителей, за редким исключением, совместимы друг с другом. Нужно только подобрать одинаковое количество скоростей трансмиссии и цепи. К примеру, для трансмиссии с девятью передачами понадобиться цепь, предназначенная на такое же количество скоростей.

1. Снятие старой цепи

Используя выжимку цепи, выдавите один из валиков (штифт, соединяющий звенья цепи) в нижнем проходе цепи. Если есть замковое звено, то достаньте его. После извлечения валика аккуратно снимите цепь с велосипеда.

При длительном использовании одной цепи без замен, возможно, понадобиться заменить и кассету.

2. Установка новой цепи

Переключите заднюю и переднюю передачи на самые большие звездочки. Если на велосипеде есть механизм сцепления, то ослабьте его.
Накиньте цепь на переднюю звездочку, протяните конец через передний механизм переключения передач. Проверните педали так, чтобы конец цепи свисал вниз со звездочки на расстоянии около 10 сантиметров. Протяните другой конец через заднюю вилку рамы велосипеда и накиньте на самую большую звездочку кассеты. Опустите задний механизм переключения передач вниз.

Накиньте цепь поверх направляющего ролика, протяните через лапки механизма, оберните вокруг ролика натяжителя. Аккуратно отпустите механизм переключения передач.

3. Замер цепи

Необходимо убедиться, что цепь будет исправно себя вести при переключении на любую передачу, не повреждая другие части велосипеда. Для проверки цепь должна быть установлена на две самые большие звездочки, переднюю и заднюю. Даже если никогда не будете ездить на такой передаче.

Совместите два конца цепи и определите лишние звенья, которые необходимо удалить. Для фиксации цепи в таком положении используйте часть велосипедной спицы.

После того, как определена необходимая длина цепи, удалите ненужные звенья. Перекиньте цепь обратно на самые маленькие звездочки.

Внимание
! В полно-подвешенных горных велосипедах нужно убедиться, что длины цепи хватает при сжатии подвески

4. Соединение цепи

Для цепей фирмы Shimano необходимо соединить оба конца валиком. После установки, лишнюю часть валика отламывается плоскогубцами.
У производителей SRAM и KMC между концами цепи вставляется специальное замковое звено, затем защелкиваются пластины. Для полного соединения используются специальные плоскогубцы, но можно воспользоваться следующим способом.

Прокрутите педали так, чтобы замковое звено оказалось посередине верхнего прохода. Затем придержите заднее колесо, чтобы оно не прокручивалось. Надавите на педали, и замковое звено окончательно сядет на свое место. Убедитесь, что цепь установлена корректно. Прокрутите педали велосипеда, используя все передачи.

Цепь для мотоцикла

16 декабря

Таблица. Обозначение и применяемость мотоциклетных цепей.

Обозначение цепиГде применяетсяМодель мотоциклаШаг, ммДиаметр ролика, ммШирина цепи, ммЧисло звеньев, шт.Длина цепи, мм

2ПВ-9,525-1800	Моторная передача	«Иж-56», «Иж-П1», П2, П3, П4, Ю5, «Иж-Ю», Ю2, Ю3, Ю4, Ю5	9,525	6,00	25,4	66	—
ПВ-9,525-1200	То же	М-105 ММВЗ всех моделей	9,525	6,00	9,52	44	419,1
ПР-12,7-1820-2	Главная передача	«Восход», «Ява»	12,7	8,5	7,75	112 126	1422,4
ПР-15,875-2300-2	То же	Мотоколяски, все «ижи»	15,375	10,16	9,65	104	1651

Уход за цепью главной передачи мотоцикла

Правильный уход за цепью намного увеличит срок ее безопасного использования.

Через каждые пятьсот километров нужно обязательно смазывать цепь. Также это нужно делать и в том случае, если попали под дождь. Проводите эту процедуру перед выездом. И масла жалеть не нужно. Для этого масло нужно налить в небольшую емкость и использовать кисточку. Мотоцикл ставится на подставку, заднее колесо при смазке цепи нужно прокручивать.

Предупреждение. Нежелательно наносить много масла на открытую цепь, так как, притягивая пыль при езде, цепь быстрее начнет изнашиваться и скрипеть.

Для открытых цепей лучше воспользоваться распылителем масла в виде баллончика. А закрытые цепи можно смазать маслом обильно.

Перед процессом смазывания промойте цепь, особенно, если она загрязнена. Для этого можно использовать либо специально для этого продаваемую жидкость, либо керосин. После полного высыхания цепи можно ее смазать.

Обратите внимание на заднее колесо. Если оно сдвинуто в сторону, натяжение получится неравномерное

Следует помнить, на срок службы цепи очень сильно влияет то, как вы ездите на мотоцикле. Разгоняясь на предельной скорости, вы способствуете скорому изнашиванию цепи.Цепь не должна быть сильно натянута или слабо. Это испортит элементы цепи и сократит срок ее использования

Поэтому так важно регулярно проверять натяжение цепи. Как натянуть цепь на мотоцикле, можно узнать у специалистов или на нашем сайте

Натяжение цепи мотоцикла

Чтобы проверить натяжение цепи, проверните колесо и посмотрите состояние цепи при максимальном натяжении. Теперь поставьте мотоцикл на подставку и проверьте, насколько большой прогиб у цепи получился. Нормальное положение, когда между двумя частями цепи, верхней и нижней, два-три сантиметра.

Для квалифицированного натяжения цепи можно обратиться в сервис-центр. Но при желании можно сделать это и самому.

Главное, строго следовать установленным правилам.

Для регулировки цепи должна быть определенная на нее нагрузка, поэтому во время процедуры попросите кого-либо из своих знакомых сесть на мотоцикл.
Приготовьте инструменты для работы. Вам понадобятся ключи размером 17х19 и 13х14.
Мотоцикл стоит на подставке. Ключом 17х19 нужно отвернуть вал, на котором крутится заднее колесо. Колесо ослабится, и его можно будет передвигать натяжными болтами.
Вторым ключом, 13х14, нужно отвернуть контргайки, которые находятся с двух сторон колеса.
Наступает непосредственно натяжка цепи на мотоцикле. Чтобы колесо не повело в сторону, регулировочные болты нужно тянуть равномерно. Натягивая цепь, периодически проверяйте рукой, насколько она натянулась. Просто для этого нажимайте на нее с небольшим усилием. Цепь не должна быть сильно упругой. Это может привести к быстрому износу.
Если натяжка произведена правильно и достаточно, вначале затягивайте контргайки натяжных болтов. А уже после нужно затянуть вал заднего колеса.

Все операции проделаны. Вы можете опять мчаться на своем мотоцикле в увлекательное путешествие, не боясь, что он вас подведет.

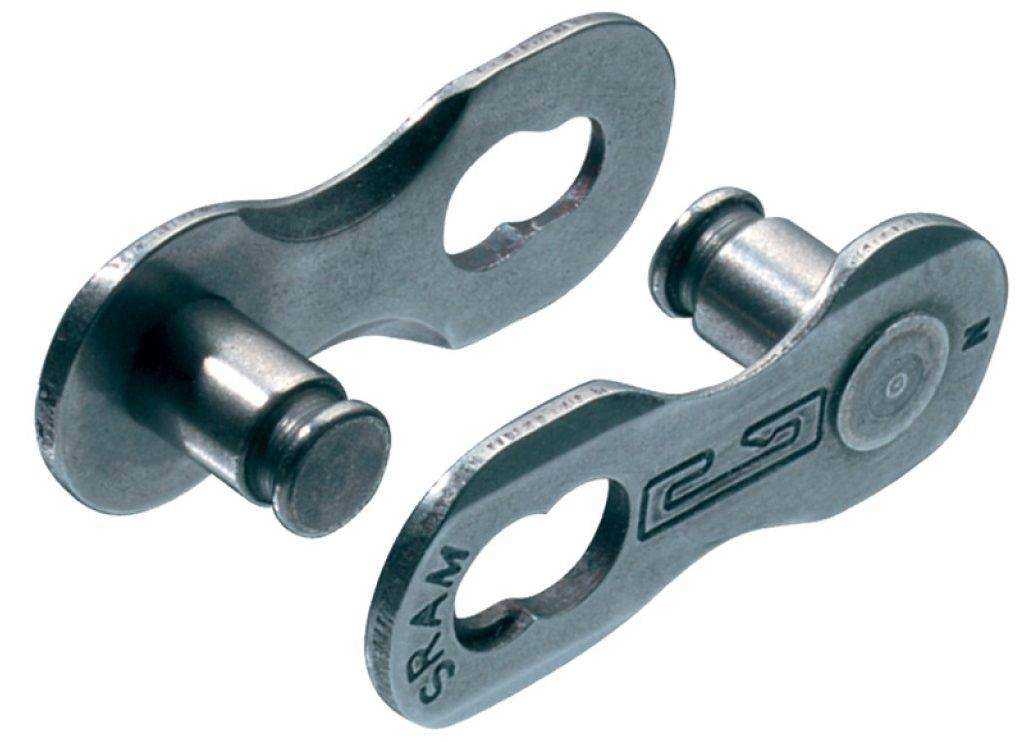

Замки для цепи

Для того, чтобы цепь снялась с велосипеда, необходимо ее разъединить. Способов соединений всего два. С помощью пина или с помощью замка.
Если цепь не имеет замка и все звенья одинаковые, то для снятия понадобиться специальная выжимка цепи. Она позволяет выдавить одну из осей звена. Недостатком такого соединения является необходимость держать у себя в арсенале специальный инструмент или зависеть от мастерских.

Замковое соединение является наиболее удобным, так как позволяет произвести замену цепи без специального инструмента голыми руками прямо в поле. Замки цепи, как и вспомогательные пины для беззамкового соеднения, разумеется, отличаются в зависимости от скоростной принадлежности.

Замена успокоителя цепи нива шевроле своими руками

Замена успокоителя цепи привода ГРМ Нива Шевроле Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 99).

Снимаем звездочку вместе с цепью с носка распределительного вала (см. «Снятие распределительного

Болты имеют цилиндрические хвостовики для центровки в отверстиях успокоителя.

Вынимаем успокоитель. Устанавливаем успокоитель в обратной последовательности.

Замена гидроопор рычагов привода клапанов Нива Шевроле

Замену гидроопор рычагов привода клапанов проводим при появлении характерного стука в клапанном механизме. Стук клапанов в течение полутора-двух минут работы двигателя на холостом ходу, а при низких отрицательных температурах — в течение трех-четырех минут, не является браковочным признаком и основанием для замены гидроопор. Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 99).

Для оценки состояния гидроопоры вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.

При этом кулачок распределительного вала, воздействующий на данный рычаг, должен быть обращен к нему «затылком» (клапан закрыт). Опираясь отверткой на корпус подшипников, давим через рычаг на гидроопору. В нормальном состоянии гидроопора должна прожиматься со значительным усилием. Если же усилие невелико (ощутимо меньше, чем у других гидроопор), гидроопору необходимо заменить. Для этого снимаем распределительный вал и рычаги привода клапанов (см. «Снятие распределительного вала и рычагов привода клапанов», с. 103).

Снимаем втулку с гидроопорой и проставку.

Аналогично снимаем проставки других гидроопор.

Устанавливаем гидроопоры в обратной последовательности.

В продолжение предыдущей записи… сняв клапанную крышку я думал что все там пучком! Но грамотный человек nikif777 заметил что успокоителя цепи у меня все таки нет. Теперь и я отличаю успокоитель от натяжителя :)) Вчера занялся установкой — ничего сложного там нет, да еще удалось запихнуть успокоитель не откручивая звездочку.

Итак чтобы установить успокоитель нужно открутить эти 2 болта

Кстати, от старого натяжителя осталась лишь вот эта втулочка
