Электровелосипед своими руками, материалы, инструменты, порядок работы

Принцип действия электровелосипеда

Электрический двигатель отвечает за приведение в движение колёс. Электромоторы бывают двух видов:

традиционный коллекторный двигатель постоянного тока;
бесколлекторный синхронный электродвигатель постоянного тока или мотор-колесо.

Самым распространенным является вариант с мотор-колесом. К преимуществам этого вида можно отнести: высокий КПД, надёжная и простая конструкция, обеспечение максимальной скорости. А из недостатков большой размер и вес.

Электровесосипед может быть с задним или передним приводом, также полноприводным.

Контроллер является посредником между рулевым управлением и мотором. Он обеспечивает подачу электротоков к комплектующим и аккумулятору. Таким образом приводит в движение мотор-колесо и контролирует его работу. Все контроллеры имеют надежную и прочную конструкцию благодаря корпусам из алюминиевого сплава. Напряжение 36В или 48В.

Мотор питается от аккумуляторных батарей, которые являются наиболее важной частью e-bike. Все велосипеды с электротягой комплектуются свинцово-кислотными, никель-металл-гидридными, Li-ion, LiPo или LiFePO4 батареями

АКБ подбираются индивидуально под каждый транспорт, так как различаются отдачей тока, сроком эксплуатации и ценой. Очень важный момент напряжение аккумуляторных батарей должно соответствовать параметрам мотор-колеса и контроллера. У нас на сайте вы можете ознакомится с типами тяговых аккумуляторов.

Большинство современных электровелосипедов укомплектованы велокомпьютерами. Данное электронное устройство является неотъемлимой частью электровелосипеда. На дисплей передается информация о параметрах движения транспортного средства и состоянии систем байка.

Если вы решите самостоятельно модернизировать свой велосипед, то во избежание ошибок можно ознакомится с инструкцией, как сделать самодельный электровелосипед своими руками. Перед покупкой электровелосипеда, чтобы правильно определиться с моделью, необходимо решить, как часто будет использоваться e-bike, и по какой местности планируются поездки.

Монтаж электрооборудования

После сборки механической части электровелосипеда, установки и крепления двигателя, аккумулятора и контроллера, необходимо произвести сборку электрической схемы. Обычно эта операция затруднений не вызывает, а ее трудоемкость зависит от выбранных комплектующих

Особое внимание необходимо уделить надёжности контактных соединений, исключив их искрение и нагревание

Желательно дополнительно установить электрический сигнал, который повысит безопасность движения, а также обеспечить питание фары и подсветки велобайка от основного аккумулятора. Многие энтузиасты устанавливают на колеса светодиодную подсветку, которая повышает безопасность движения в темное время суток.

https://youtube.com/watch?v=PdCjfM1hYrg

Какое напряжение выбрать для мотор-колеса электровелосипеда?

При сборке электровелосипеда или других видов персонального электротранспорта нужно определиться с подходящими вам характеристиками. Мотор выбирается в зависимости от того, какая мощность нужна электровелосипеду, с учетом необходимой скорости и тяговых качеств. При выборе аккумуляторной батареи первостепенную роль играют ее емкость, вольтаж и масса. С увеличением емкости АКБ возрастает и ее вес, и дальность хода на одном заряде. Вольтаж электровелосипеда бывает разный – 36, 48, 60, 72, 96 В. На что он влияет, и как не ошибиться с выбором – расскажем далее.

Напряжение АКБ электровелосипеда

Запасенная энергия равна произведению мощности и времени: Е=W·t. Единица ее измерения – джоуль или ватт-час. Поскольку мощность электрического тока – это произведение силы тока и напряжения (W=I·U), то Е= I·U·t. Произведение I·t – это емкость (С). Значит, запасаемая энергия аккумуляторной батареи равна произведению напряжения и емкости: Е=U·C.

Вывод: Чтобы повысить значение запасаемой энергии, нужно или увеличить емкость аккумулятора электровелосипеда, или выбрать АКБ с более высоким напряжением. Главное, чтобы напряжение всех компонентов, включая электромотор, аккумуляторную батарею, контроллер и зарядное устройство, было одинаковым.

В продаже чаще всего встречаются компоненты на 36 и 48 В. Остальные комплектующие менее распространены, что может стать проблемой при их последующей замене. Также при использовании компонентов большего напряжения нужны провода увеличенного сечения и мощные BMS платы. С увеличением токов возрастает нагрузка на электронику. Поэтому нужно выбирать элементы с запасом мощности, чтобы избежать их частого перегорания.

Мощность и емкость батареи электровелосипеда

У двигателей внутреннего сгорания основной характеристикой, определяющей движущую силу, выступает мощность в лошадиных силах. Этот параметр отвечает за ускорение и обеспечивает езду на заданной скорости. У транспортных средств на электротяге мощность измеряется в ваттах (Вт). Для перевода в лошадиные силы нужно разделить кВт на 0,736, т.е. 10 кВт≈13,6 л.с.

Электрическая мощность (обозначение – W, единица измерения – Вт) определяется как произведение силы тока (I, измеряется в A) и напряжения (U, измеряется в В). Получаем формулу: W= I·U.

Для примера, если на электромотор номинальной мощностью 1000 Вт от аккумуляторной батареи через контроллер поступает напряжение 48 В, а BMS плата и контроллер поддерживают силу тока 35 A, получаем значение выдаваемой мощности: 48 В х 35 A=1680 Вт. В результате, электродвигатель номинальной мощностью 1000 Вт выдает 1600 Вт

Важно учесть, что в контроллере происходят дополнительные потери, а проводка и фазовые провода должны иметь достаточное сечение для поддержания больших значений силы тока

Емкость аккумулятора электровелосипеда – это накопленная энергия, от которой зависит величина пробега. Единица ее измерения – ватт-час (ампер-час). Формула: С=U·I·t, где С – емкость, U – напряжение, I – сила тока, t – время. Химическая энергия батареи Е=U·C. К примеру, АКБ с рабочим напряжением 48 В и емкостью 12 А·ч имеет запас химической энергии 48·12=576 Вт·ч. Ее достаточно для 1 часа работы электромотора мощностью 500 Вт.

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

уменьшение срока службы колеса;
небольшая величина КПД;
необходимость постоянного контроля давление в колесах;
сложности использования на мокрой дороге.

Что нужно знать, приступая к сборке электровелосипеда

На первом этапе необходимо определиться с главными моментами:
Какая конструкция выбрана будет донором.
От диметра покрышек зависит покупка мотор-колеса, поэтому с ним в первую очередь нужно определиться: чем больше он, тем нужно меньше оборотов, чтобы ехать со скоростью аналогичной.
Переднее или заднее устанавливать мотор-колесо. Легче, конечно, монтировать переднее, но, для дорогих конструкций рекомендуется ставить заднее.
Желаемая мощность. Даже на среднем аккумуляторе, при двигателе менее 250 W, длина максимального пробега достигнута будет нормальная. Если же поставить мотор на 350 W, то изрядно придется «потратиться» на аккумулятор.
Выбор типа аккумулятора также важен: свинцовый или литиевый? Свинцовый очень тяжелый, а LiFePO4 или Li-Poly – очень дорогие.
Какое выбрать напряжение? Нужно отметить, что на рынке, присутствуют мотор-колеса под различную величину напряжения: 60, 48, 36 или 24 вольт.

Допустим, выбор остановлен на конструкции средней стоимости — 15 тысяч рублей, мотор-колесе (48V), желаемой мощности 380W, аккумуляторной батарее (48V 10а/ч), скорости максимальной до 38 км/час (без использования педалей), пробегом – до 25 км/час на одной зарядке.

Если приобретать KIT, то он состоит, как правило, из колеса в сборе, ручек тормоза и газа, контроллера, фары, снабженной замком, датчика под педали (не использовали в нашем случае), сумки для аккумуляторных батарей, кнопки включения сигнала звукового

Если же приобретать это «врассыпную», есть возможность «экспериментировать с контроллером»: остановить внимание советуют на мотор-колесе наименьшего напряжения. Напротив, для контроллера оно желательно самое большое, как и для батареи. Если же решили купить KIT, то батарею подбирать придется под соответствующее напряжение

По убеждению специалистов, не стоит » гнаться» за высокой мощностью. Для поездок более чем хватит, если величина ее будет 380W. При увеличении мощности, увеличиться скорость незначительно, но, конечно, легче ехать в гору. О мотор-колесе, которое выпускает промышленность: более легкое – редукторное и тяжелое, но более мощное безредукторное. Русские и американцы обычно выбирают второй вариант, а европейцы – первый. Но, на какой бы из них не пал выбор, его нужно в обод собрать

Если же решили купить KIT, то батарею подбирать придется под соответствующее напряжение. По убеждению специалистов, не стоит » гнаться» за высокой мощностью. Для поездок более чем хватит, если величина ее будет 380W. При увеличении мощности, увеличиться скорость незначительно, но, конечно, легче ехать в гору. О мотор-колесе, которое выпускает промышленность: более легкое – редукторное и тяжелое, но более мощное безредукторное. Русские и американцы обычно выбирают второй вариант, а европейцы – первый. Но, на какой бы из них не пал выбор, его нужно в обод собрать.

Самыми «ходовыми» колесами являются 26-дюймовые.

Проводя монтаж редукторного колеса нельзя ошибиться – провода выходить должны на правую (и только сюда) сторону, потому, что из-за муфты обгонной, установленной внутри, вращаться будет оно в одну только сторону. Для другого, т.е. безредукторного, это не актуально, но все же рекомендуется их левый выход

Важное замечание: чтобы колесо не сгорело, вынув его из упаковки, нужно скотчем сразу обмотать провода. Как правило, нужно подтачивать при установке мотор-колеса ось на нем, а также место посадки на вилке. С небольшой коробкой алюминиевой, под называнием контроллер, проблем не бывает Ее нужно надежно закрепить на раме, найдя место, наиболее удобное

Использовать можно болты, пластиковые удавки и т.д

С небольшой коробкой алюминиевой, под называнием контроллер, проблем не бывает Ее нужно надежно закрепить на раме, найдя место, наиболее удобное. Использовать можно болты, пластиковые удавки и т.д.

Сборка. Ручку газа нужно устанавливать справа. Затем, закрепить фару с «замком зажигания», сигнал. Очень удобен ключ, который используется в качестве включателя питания, который при дальнейшем повороте, включает свет.

Выбор батареи LiFePO4, несмотря на ее более высокую стоимость, понятен: она долговечна, заряжается быстро,

Имея до 1,5 тыс. циклов разряд/заряд. Состоит она из нескольких «банок», которые между собой во время зарядки балансируются. Свинцовый аккумулятор с аналогичными параметрами больше намного весит, но, кроме этого, придется возиться с электролитом. И, при этом, заряжаться он будет дольше.

Источник на полную статью со всеми этапами в подробности: http://www.velomotor.net/stat_i/electrovelosiped.htm

Устройство электровелосипеда

Чтобы собрать самодельный электропривод или установить купленный комплект на велосипед необходимо знать назначение отдельных устанавливаемых деталей. По сути, электровелосипед – это обычный велосипед, на котором дополнительно закреплены следующие детали:

электродвигатель;
передаточный механизм;
аккумуляторная батарея;
контроллер;
регулятор скорости;
оборудование контроля.

Электродвигатель может быть коллекторным, со щетками, или бесколлекторным, более простым по устройству, но более габаритным при равной мощности. Рационально устанавливать на велосипед электромоторы мощностями в пределах 150-1500 Вт. По рабочему напряжению электродвигатели выбираются на 12, 24, 36, 48 В. Чем выше напряжение, тем ниже ток, протекающий по обмоткам двигателя и подключаемым проводам, следовательно, можно использовать проводники меньшего сечения.

Своими руками можно собрать ременной, цепной или фрикционный передаточный механизм.

Аккумуляторная батарея обычно закрепляется на багажнике или в креплении на раме велосипеда. Лучше использовать необслуживаемые аккумуляторы, без жидкости. Свинцово-кислотные аккумуляторы имеют больший вес, в сравнении с другими типами аккумуляторов, при той же емкости. К тому же из них вытекает кислота при наклоне велосипеда. Разумно поставить батарею емкостью не более 20 Ач, так как большего объема батареи будут слишком тяжелыми, чтобы возить их на велосипеде.

Контроллер, заводский сборки, представляет собой прямоугольный блок в алюминиевом корпусе, для лучшего охлаждения. Главное назначение контролера – это изменять величину тока питания электродвигателя, по падению напряжения на переменном сопротивлении в регуляторе скорости. Регулируется ток силовыми тиристорами или полевыми транзисторами, им то и нужно охлаждение при работе. Второстепенные функции электронного блока: измерять уровень заряда батареи, ограничивать ток заряда батареи, ограничивать скорость передвижения на велосипеде.

Регулятор скорости фактически является переменным резистором. Для удобства этот реостат устанавливается в привычную поворотную ручку, которая одевается на руль.

К оборудованию контроля относятся:

предохранители;
тормозная ручка с микроконтактом, который отключает электродвигатель во время торможения;
фара в корпусе, с выключателем питания, сигналом, светодиодным индикатором уровня заряда батареи;
датчик, включающий двигатель при вращении педалей.

Электрокомплект для велосипеда

Электронаборы могут быть самые разные: от дешевых моделей с небольшой комплектацией до дорогостоящих с специальными отделениями под каждую деталь.

К основным компонентам относят:

Двигатель,
Аккумуляторную батарею,
Консоль.

Двигатель, встроенный в колесо

Есть множество вариантов данного двигателя, который в народе прозвали «мотор-колесо». Все они отличаются своей мощностью и ценовой политикой.

Они поделены на:

До 250Вт. Вес такого электропривода примерно 4 килограмма, а стоимость колеблется в диапазоне между 300-400 долларами. При установке такого двигателя на велосипед все еще не будут требоваться какие-либо документы или защита велосипедиста. Единственное отличие – это электрический привод на переднем или заднем колесе и способность спокойного разгона до 35 километров в час.
Моторы с мощностью от 1000 – 1500Вт. Стоимость такого привода примерно 600 долларов. Велосипед, оборудованный таким двигателем, может разгоняться до 50 километров в час и становится тяжелее на 12 килограмм. Помимо прочего с таким оборудованием транспорт становится электромопедом и могут потребоваться документы на вождение.
Все двигатели мощность, которых превышает 1500Вт и может доходить до 12000Вт. При установке такого мотора транспорт переходит из разряда велосипеда в электромотоцыкл. Скорость такого транспорта может достигать 90 километров в час. Стоимость данного привода примерно 2300 долларов, а вес колеблется между 30-40 килограммами. Такой электрокомплект не так просто установить на обычный велосипед. Тут потребуется значительное усиление рамы, задних перьев, установка дропаутов.

Помимо всего вышеперечисленного необходима хорошая амортизационная система, поскольку езда на таком велосипеде без амортизации может повлечь серьезные последствия. Переднюю же вилку байка нужно поменять на мотоциклетную. Не стоит забывать и о том, что для такого мощного двигателя нужна вместительная батарея весом примерно в 20 килограмм.

Аккумуляторная батарея

АКБ существует несколько вариантов: как дешевые, так и более дорогие представители. Отличаются они не только стоимостью и вместительностью, но и тем из чего состоят.

Всего их 3 вида:

Свинцово-кислотные аккумуляторные батареи. Данный вид АКБ может работать в сильный мороз и стоит на порядок дешевле своих аналогов, но имеет больший вес. Есть вариант взять такой аккумулятор меньшей емкости, тем самым уменьшив нагрузку от его веса, но полностью разрядившись – он теряет возможность восстанавливаться. Это приводит к необходимости замены АКБ. Исходя из этого,стоит отметить надежность этой модели, но иллюзионную экономию (поскольку менять его придется в 3-4 раза чаще).
Литий-полимерные аккумуляторные батареи. Хороший представитель АКБ, который имеет длительный срок износа (примерно 4-6 лет), легкий вес и высокий ток отдачи. Из минусов нужно отметить пониженную пожароустойчивость, при которой механическое повреждение АКБ может привести к возгоранию. В условиях сильного мороза такие батареи продолжают функционировать, но емкость существенно снижается.
Литий-ионные аккумуляторные батареи. Эти АКБ дороже своих аналогов, имеют средний вес, лучше эксплуатируются в морозных условиях, чем полимерные. Существенный минус – это цена таких батарей.

Консоли

Это мини-панель управления, на которой можно включить/выключить электродвигатель.

На продвинутых версиях есть возможность переключения режимов езды, всего их обычно 3:

работа педалей без поддержки двигателя;
работа мотора без воздействия педалей;
работа электропривода совместно с педалями.

ЭЛЕКТРОМОТОР ДЛЯ ВЕЛОСИПЕДА: ОСНОВНЫЕ ВИДЫ

В данной статье мы рассмотрим основные виды такого прибора, как электромотор для велосипеда. Итак, стоит сказать, что моторы, которые устанавливаются на электрические велосипеды, существуют таких типов:

мотор-колесо;
подвесной двигатель;
двигатель на фрикционной передаче.

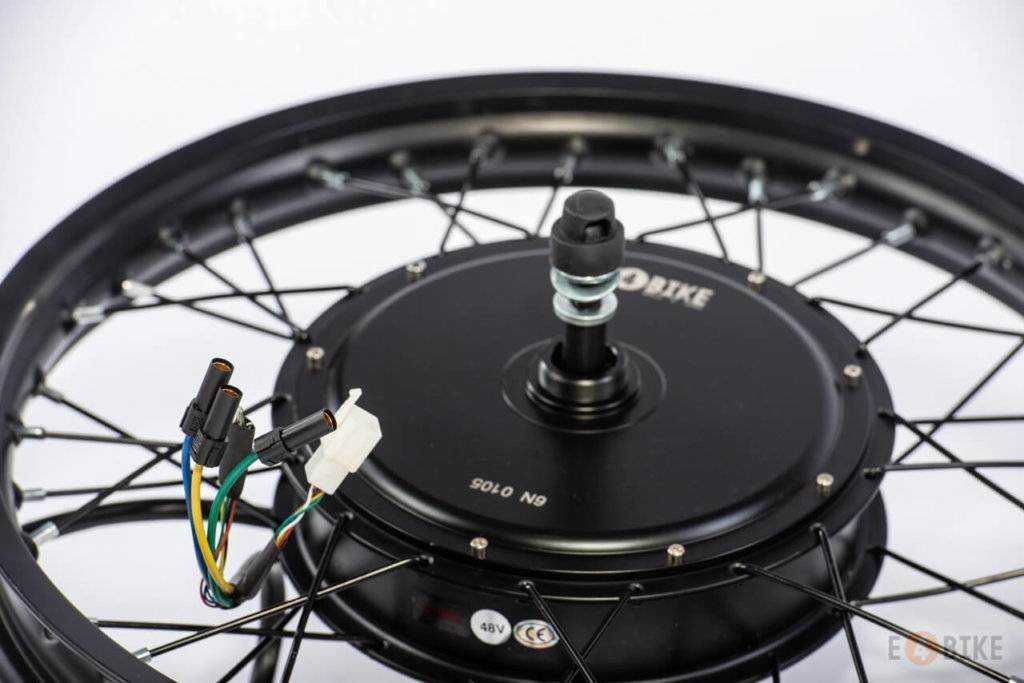

МОТОР-КОЛЕСО

Мотор-колесо – это самый распространённый на сегодня тип электромотора. Стоит отметить, что этот тип электродвигателя обычно устанавливают, когда переоборудуют обычный городской велосипед в велосипед с электромотором.

Что касается внешнего вида и дизайна велосипеда, то они почти не меняются, так как мотор-колесо практически незаметно. Этот двигатель монтируется как к передней, так и к задней ступице, но иногда бывает, что ставят по мотору на каждое колесо.

Велосипед считается полностью переоборудованным, когда завершен монтаж аккумулятора и ручки «газа». Часто мотор-колесо продается со спицами, которые уже смонтированы к ступице.

Мотор-колеса обладают мощностью в пределах 150 — 2000 Вт.. Отметим так же, что мотор-колеса имеют три основные варианта исполнения: на 24, 36 и 48 В. И на каждый из этих типов требуется свой аккумулятор.

Велосипед, на котором установлено мотор-колесо, способен разогнаться до 60-70 км/час и обладает запасом хода примерно 40-50 км. Естественное, если вы двигаетесь в гору, эти показатели существенно снижаются.

Чтобы увеличить мощность и скорость электровелосипеда, некоторые экспериментаторы увеличивают питание до 72 В. Но, это достаточно рискованная затея, ведь можно повредить установленный на байк электромотор.

ПОДВЕСНОЙ ДВИГАТЕЛЬ

Подвесной двигатель является самостоятельным узлом, крепящийся к каретке или нижней трубе байка. Обязательным моментом является то, что на электромотор и цепную передачу устанавливается специальный защитный кожух.

Двигатель передает усилие на заднюю звезду через цепную передачу. Питание двигателя осуществляется аккумуляторной батареей, которая крепится внизу несущей платформы байка.

Расходуемая мощность и скорость велосипеда регулируется специальным электронным контроллером. Контроллер управляется ручкой руля (по аналогии с ручкой «газ» у мотоцикла).

Если сравнивать данную конструкцию с мотор-колесом, то общая масса велосипеда немного увеличится. Однако, скорость электробайка возрастет существенно, и даже может достичь 120 км/час.

Так же как и мотор-колесо, электропривод рассмотренного типа может устанавливаться почти на любой велосипед.

ДВИГАТЕЛЬ НА ФРИКЦИОННОЙ ПЕРЕДАЧЕ

Электропривод, в основе которого лежит фрикционный механизм, работает благодаря следующему принципу. Передача крутящего момента от вала электродвигателя производится непосредственно к покрышке колеса транспортного средства.

Данный тип передачи крутящего момента с двигателя к колесу считается малоэффективным, так как имеет ряд вполне весомых минусов, а именно:

очень невысокий КПД;
значительно уменьшает срок службы колеса;
требует постоянно контролировать давление в колесе;
при мокрой погоде передаточный ролик ощутимо проскальзывает.

Единственное, что оправдывает допустимость применения электродвигателя такого типа, это то, что его можно просто установить, не разбирая при этом велосипед.

Электрика

Каждому человеку будет очень тяжело крутить педали при подъеме в горку, особенно с затяжным уклоном. Не менее утомительно ездить на велотранспорте против сильного ветра, когда даже со спуска нужно прилагать усилие на педали, чтобы не остановиться. На прямых участках дорог, ну и особенно на склонах, велосипед имеет одни преимущества: тишина хода, нет ограничения в запасе топлива, не предъявляются требования государственного транспортного учёта. Скорее всего, если бы были массово доступны велосипеды с электроприводом, то легким двухколесным транспортом пользовались бы раза в два больше людей.

Инструкция по сборке электровелосипеда

Усовершенствование велосипеда сводится к установке основных деталей: мотора, аккумулятора и контроллера. После этого транспортное средство снабжают мелкими устройствами: фарой, гудком, рукоятками тормоза и газа.

Мотор может быть 2 типов: встроенным в конструкцию колеса или центральным, т. е. укрепленным на раме. Двигатель получает энергию от аккумулятора, который устанавливается на багажнике, корпусе или внутри него – в зависимости от модели велосипеда.

Главная составляющая электровелосипеда – контроллер.

Это компьютерная система управления, которая выполняет следующие функции:

регулирование скорости движения;
управление крутящим моментом;
защиту электродвигателя.

Контроллер является главной составляющей велосипеда.

Аккумулятор продают отдельно. Важны его емкость и напряжение. Бывают батареи на 12, 24, 36 и 48 В. Этот показатель влияет на скорость велосипеда. Емкость определяет величину пробега без дополнительной подзарядки.

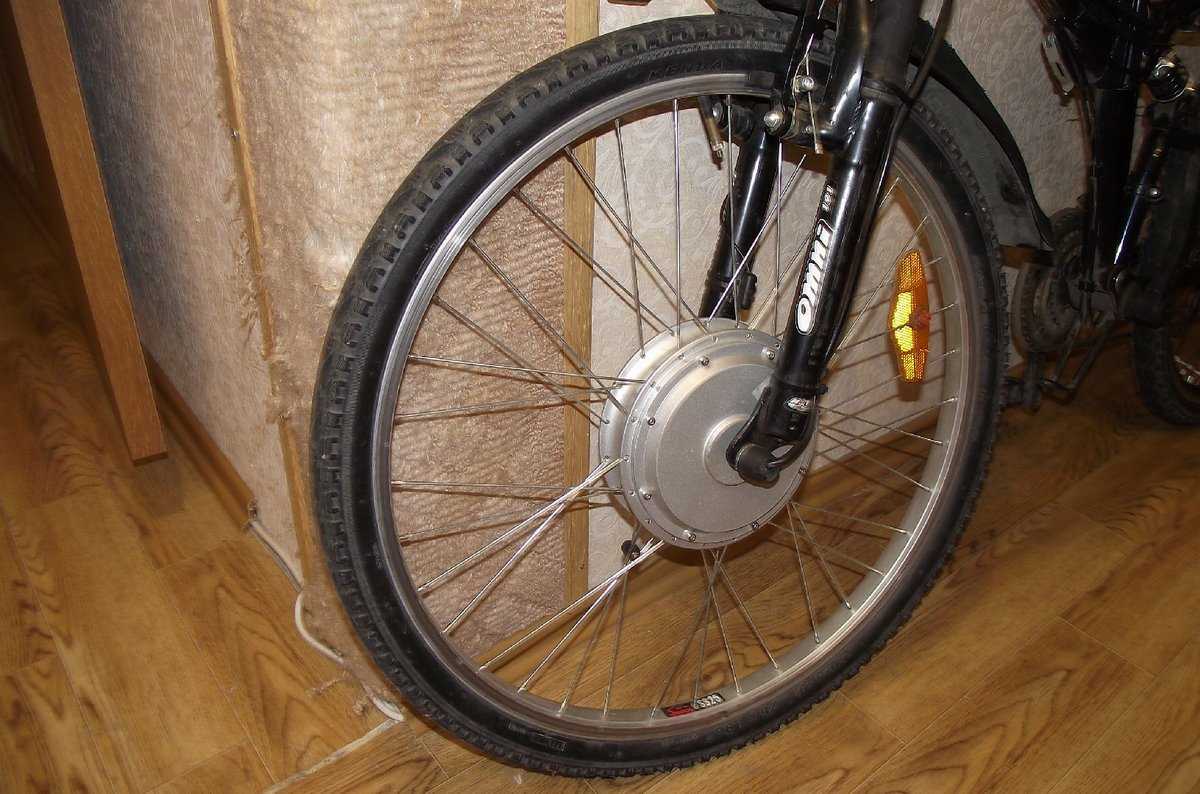

Установка мотор-колеса

Диаметр мотор-колеса выбирают таким, каким он был в первоначальной модели. Самый распространенный диаметр – 26 дюймов

В некоторых случаях место крепления придется немного подтачивать, но это стоит делать осторожно, чтобы не убрать много, потому что колесо нужно плотно закрепить на оси

При установке важно следить, чтобы выходной провод располагался слева. Кроме того, лучше обезопасить от случайной искры толстый центральный кабель, который крепится к аккумулятору, и вспомогательные шнуры, идущие к контроллеру и рулевой ручке

Для этого их перед монтажом обматывают изолентой.

Центральный мотор

Двигатели центрального действия закрепляют на раму велосипеда или в каретку заднего привода. Эти моторы более мощные.

Установка электромоторов на каретку

В этом случае двигатель устанавливают на каретку педалей. Эти моторы отличают несложный монтаж, высокая скорость. Но главным недостатком такого способа установки двигателя является быстрая изнашиваемость привода – как звездочек, так и цепи. Кроме того, такой мотор стоит не менее 30 тыс. руб.

Двигатель часто устанавливают на каретку педалей.

Размещение аккумулятора

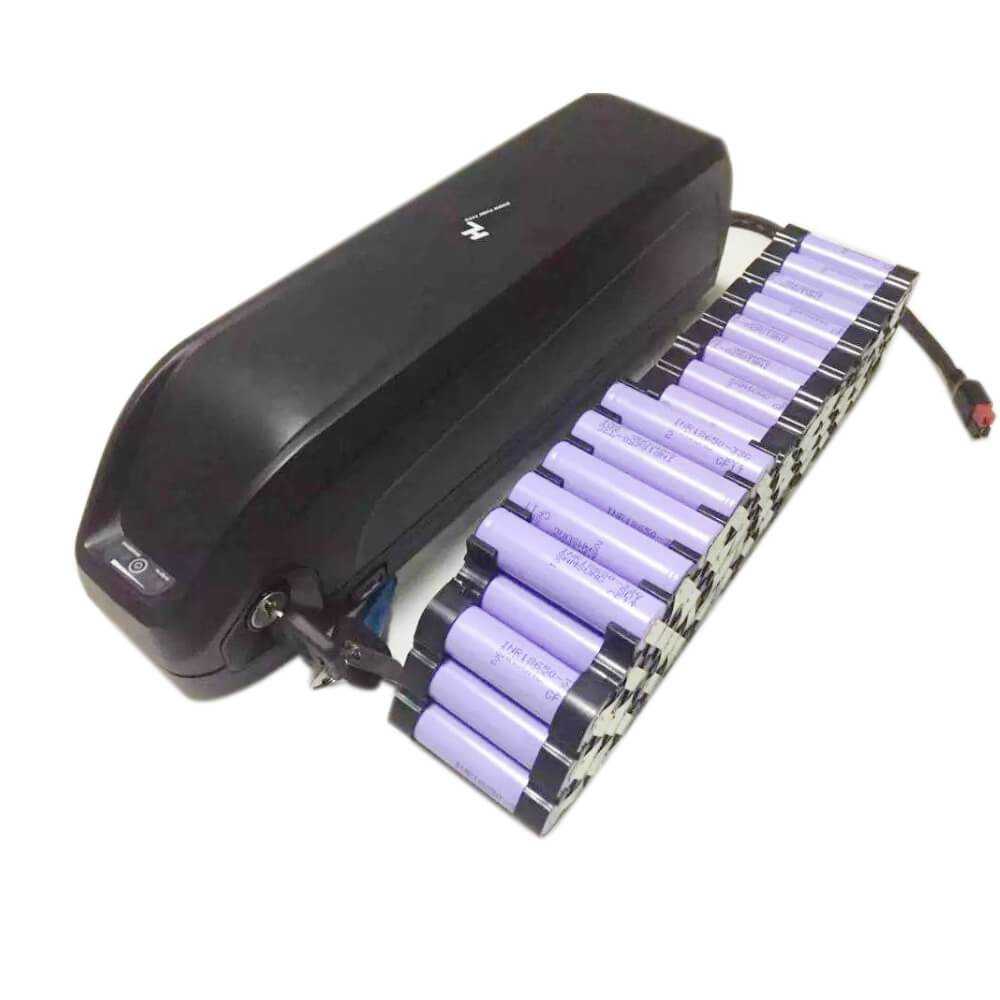

Для сборки батареи лучше всего использовать литиевые аккумуляторы типа 18650. Они компактные, легкие и вместительные. Емкость батареи должна соответствовать мощности мотора и времени пробега без подзарядки.

Места возможного крепления:

На багажник.
На подседельный штырь.
В пространство рамы, чаще всего на место крепления фляги.

Установка приводов и контроллеров

Контроллер представляет собой небольшую алюминиевую коробку, которую закрепляют в любом месте на раме с помощью 2 болтов.

Поэтому некоторые контроллеры не позволят транспортному средству разогнаться выше 25 км/ч.

Понадобятся также 2 или 4 шкива. Пригодятся дополнительная звездочка, фривил (трещотка, муфта обратного хода).

Рамы для электровелосипеда

Если изготавливать электровелосипед с нуля, понадобится выбрать подходящую раму. Она должна быть прочной. Электрический велосипед намного тяжелее, и для его изготовления лучше использовать стальную раму. Алюминий и композитные материалы в данном случае не подходят.

Установка дополнительных элементов управления

Кроме монтажа основных элементов, меняют рукоятку тормоза, чтобы она отключила электромотор в нужное время. С левой стороны руля устанавливают рукоятку газа. Для этого снимают и подрезают ручку.

Нюансы сборки электровелосипеда своими руками

Самостоятельная сборка электровелосипеда имеет некоторые особенности:

Мотор увеличивает крутящий момент, поэтому нужно использовать двойной обод и усиленные спицы.
Иногда случается, что при монтаже тормоза суппорт задевает мотор. Тогда можно установить ротор большего размера и переходник или использовать колодочный тормоз, а не дисковый.
Сборка ячеек АКБ – трудоемкая задача. Литий-ионные аккумуляторы не рекомендуется соединять паяльником. Нужно использовать точечную сварку электротоком, совместно подключая BMS-контроллер, который балансирует ячейки батареи.
Рекуперация производится только на двигателях прямого хода. При этом контроллер должен поддерживать эту функцию.

Сборка электровелосипеда имеет свои особенности.

Необходимые навыки и знания

Применить готовый комплект для модернизации обычного велосипеда может любой владелец транспортного средства, имеющий представление о способе его передвижения. Однако для того, чтобы собрать электровелосипед в домашних условиях из отдельных деталей, понадобятся некоторый технический опыт и знакомство с устройством транспорта.

Требуемые инструменты

Чтобы сделать самому электровелосипед, нужны:

паяльник со всеми необходимыми принадлежностями;
отвертки;
кусачки;
термоусадка;
термоклей;
небольшая ножовка;
дрель со сверлами.

Подбор велосипеда для модификации

Видоизменить имеющийся велосипед помогут простые или горные модели, а также фэтбайки. Однако приобретенный набор деталей должен подходить к модернизируемому велосипеду. Нужно измерить величину зазора между проушинами вилки, если решено поставить мотор-колесо. Если монтаж невозможен, нужно установить центральный двигатель, расположенный на раме или каретке колеса.

На велосипед нужно установить центральный двигатель.

Необходимые комплектующие и их выбор

Приняв решение о переоборудовании велосипеда в электротранспорт, владельцу нужно учесть следующее:

Конструкция мотора быть под «звездочки» или трещотку. Стоит убедиться, подходит ли тип двигателя.
Мотор должен иметь крепление под ротор тормоза.
Необходимо, чтобы ручка газа не мешала переключению передач и движениям регулятора тормоза.
Размер корпуса для АКБ должен соответствовать выбранному месту крепления.

Как рассчитать соотношение затрат и характеристик на создание электровелосипеда

Затраты на переоборудование велосипеда зависят от способа модернизации и имеющихся комплектующих.

В продаже есть готовые комплекты для установки на велосипед. Например, сайт AliExpress предлагает несколько видов наборов для переоборудования своего транспорта. С целью удешевления конструкции электровелосипед можно изготовить и из отдельных деталей.

Примерная сумма, необходимая на сборку велосипеда

В продаже есть большое количество модификаций электровелосипедов. Стоимость серийных изделий варьируется от 50 тыс. до 5 млн руб. Однако, чтобы собрать транспортное средство своими руками, понадобится в среднем 30 тыс. руб.

Стоимость велосипеда обойдется в среднем в 30 тыс. руб.

Сборка привода для мопеда

Для самоходного передвижения мотосамокат должен быть оборудован ремнем, который принимает крутящий момент от двигателя и передает его на ведущее колесо.

Чтобы собрать качественный привод для самоделки оператору нужно использовать:

ведомый шкив – этот узел в диаметре должен быть немного меньше от обода колеса велосипеда;
ведущий шкив – этот элемент во время сборки должен крепиться к мотору от триммера;
стальная подвеска – она будет использоваться для крепления мотора к раме самодельного мопеда.

Для сборки привода также нужно собрать редуктор. После монтажа шкивов на велосипеде изготовитель сможет установить ремень с соответствующей длиной и шириной.

Самостоятельный монтаж двигателя

После сборки и монтажа привода оператор может приступить к установке двигателя. В целях безопасности ДВС от мотокосы должен монтироваться на мопед при помощи дополнительной подвески, изготовленной из металла. Сам крепежной элемент должен напоминать рамку, сваренную из стальных швеллеров и уголков.

Форма и размеры рамки должны соответствовать габаритам используемого мотора. К велосипедной рамке крепеж может крепиться по -разному. Если в дальнейшем мотор не будет сниматься с мопеда, то крепление ДВС можно приварить к приспособлению. Если в будущем мотор будет сниматься для его последующего монтажа обратно на триммер, то для его крепления к мопеду подойдет пара болтовых соединений.

Установка тормозной системы.

Самодельный велосипед с двигателем от бензокосы обязательно должен быть оборудован тормозной системой. Для ее изготовления потребуется использовать пару тормозных дисков, установленных по одному на ведущее и ведомое колесо. Для управления тормозами диски при помощи металлических тросиков должны быть подключены к рычагам, установленным на ручках штатной рукоятки.

Помимо монтажа тормозов оператору также потребуется заменить штатную резину на колесах мопеда. От этого зависит не только проходимость самоходного велосипеда, но и безопасность владельца при езде по бездорожью.

Как сделать мопед с мотором от мотокосы?

Сборка самоделки из триммера начинается с изучения детальных чертежей. В схемах должны быть указаны размеры используемых деталей, а также последовательность и способы их монтажа в общее устройство мопеда.

Далее потребуется подготовить оборудование и детали.

В их перечень входит:

двигатель с приводом;
редуктор;
тормозная система;
аппарат для сварки;
болгарка;
комплект болтовых соединений;
набор гаечных ключей и отверток.

Дальнейший порядок действий при сборке самодельного мопеда из триммера нужно разбить на несколько этапов. К каждому из них нужно отнестись с особой ответственностью, так как от этого зависит не только качество приспособления, но и безопасность оператора при его эксплуатации.

Пошаговая сборка своими руками электровелосипеда, инструкция новичкам
