Как снять шатуны с велосипеда без съемника

Советы специалистов

Существуют нюансы, которые сложно исправить без советов опытных специалистов. Например, трещотка может прикипеть — тогда следует увеличить длину рычага ключа. Делают это следующим образом: изначально необходимо найти металлический прут или тонкую трубку, чтобы удлинить инструмент. После выбрать болты, гайки к ним — один болт вставить в отверстие съемника, а второй — в отверстие в ключе, получившийся результат укрепить гайками. Между ними — вставить металлический прут, трубку или что-то еще, а потом резко сорвать конструкцию силой. Крайне не рекомендуется решать проблему с прикипевшей трещоткой при помощи иных приспособлений. Это может кончиться тем, что механизм выйдет из строя окончательно.

Если же никак не удается сорвать деталь, то разумнее обратиться к специалисту, а не ломать велосипед.

Также следует помнить о следующих моментах в работе со средством передвижения:

Грязное масло темного оттенка свидетельствует об износе конструкции. В таком случае настоятельно рекомендовано тщательно осмотреть ее и заменить на новую.
Всегда нужно вытирать устройство насухо, предварительно промывая от загрязнений. Капли влаги легко устранить при помощи обычного бытового фена для волос.
Собачки и шарики, на которых видны повреждения, вмятины, царапины, следует заменить на другие, без дефектов.

Настоятельно рекомендуется последовательно разбирать трещотку, чтобы не запутаться в алгоритме ее обратной сборки. Шарики лучше сложить отдельно, чтобы они не потерялись. Промывать и вытирать части механизма стоит заранее. Для этого нужна безворсовая салфетка. Если возникают сомнения по поводу необходимости замены собачек или иных мелких деталей, все же следует приобрести и поставить новые. В противном случае придется заниматься починкой велосипеда снова, повторяя те же самые процедуры во второй раз.

Починить трещотку в домашних условиях довольно легко. Главное, соблюдать советы специалистов и четко следовать инструкции. После проведенных манипуляций механизм может прослужить еще несколько сезонов.

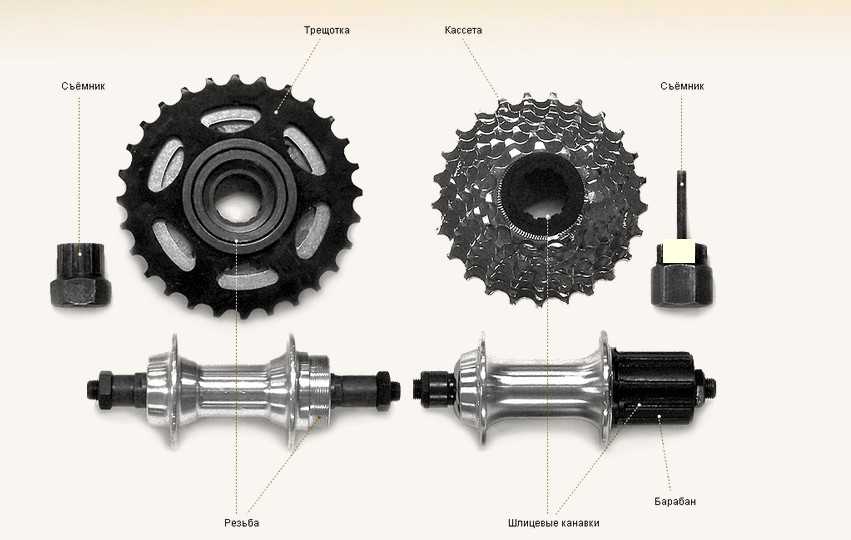

Отличие трещотки от кассеты

Не стоит путать трещотку для велосипеда с кассетой, ведь они не взаимозаменяемы. В настоящее время первую можно обнаружить только на старых и очень дешевых велосипедах. На современных велосипедах применяется более совершенная деталь, такая как кассета.

Основной недостаток трещотки в её несовместимости с полой осью диаметром в 15 мм нового стандарта QR15. Расшатывающий характер нагрузки от нецентрованных звездочек может стать причиной местного изгиба на полой оси.

У трещотки наименьшая звезда не бывает меньше, чем с 14-ью зубьями, а её более современная модификация — кассета — может иметь ещё меньшие звездочки, с 11-ью или 12-ью зубьями

На внутренней части трещотки расположены собачки храпового механизма, поверх неё устанавливается внешняя втулка со звездочками. Роль гайки, удерживающей эти две части, выполняет конус, являющийся рабочей поверхностью для шарикоподшипника. Внутри находятся два насыпных подшипника, каждый из которых собран из одинаковых по размеру шариков.

Скрытая часть трещотки — внутренняя втулка — накручивается на резьбовую часть заднего колеса, и чтобы её снять, потребуется специальный съемник.

Внутренняя втулка трещотки

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Честно скажу, я не вижу в этом никакого смысла, так как, скорее всего, у вас быстрее износятся звезды, чем исчезнет смазка внутри трещотки, плюс в ней достаточно много шариков, которые предательски рассыпаются в разные стороны. Я на своем велосипеде меняю трещотку раз в год, и проезжает она у меня около 3-5 тысяч. За это время я не смазываю внутренние шарики ни разу.

Обслуживать трещотку, скорее всего, потребуется, только если она какая-то редкая или подверглась большим количеством воды.

Как же я разбирал свою трещотку:

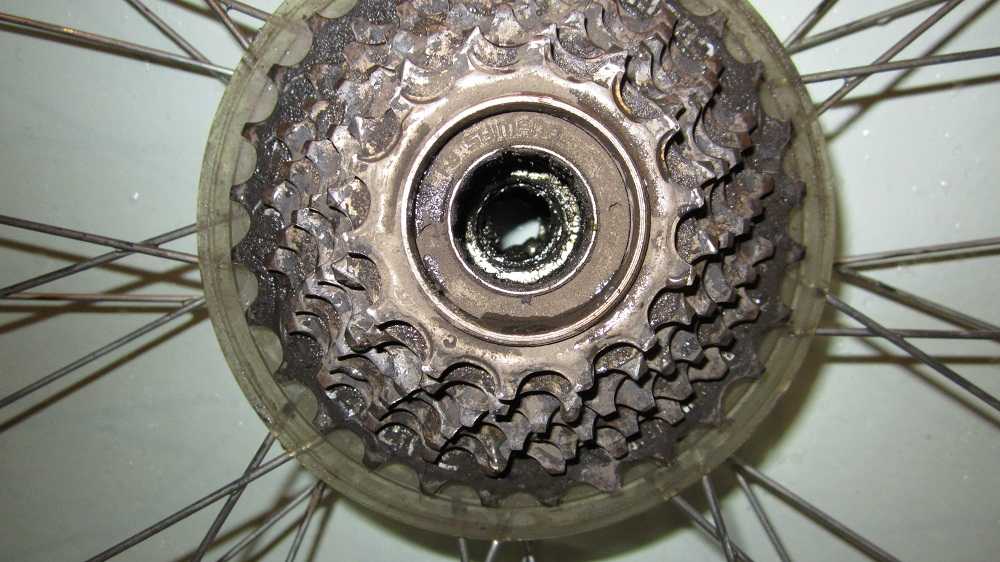

Если у вас трещотка, то на ней вы можете увидеть два отверстия. Если таких отверстий нет, то это наверняка кассета. На фото я взял шуруп и вставил его в одно из таких отверстий, эти отверстия нужны, чтобы открутить крышку и добраться до подшипников. Резьба у этой крышки обратная, то есть, чтобы открутить ее, нужно откручивать по часовой стрелке. Я открутил крышку с помощью шурупа и молоточка. Маленькими ударами молоточком — и крышка откручена, сразу под ней вы увидите подшипники. Вот они какие маленькие:

Но это еще не все подшипники. Когда вы начнете поднимать блок звездочек (крышка, которую мы открутили, их держала на месте) посыплются нижние подшипники трещотки, поэтому подготовьте заранее резервуар (тряпку), чтобы шарики не разбежались по полу.

Обратная сторона звездочек трещотки:

После снятия звезд у вас останется вторая часть трещотки на втулке колеса. Как это выглядит можно увидеть на фото выше, где я писал об откручивании трещотки.

Чтобы, собственно, обслужить трещотку, вам потребуется почистить подшипники и дорожки, по которым они бегают, и нанести новую смазку (я использовал литол 24).

Для переборки трещотки никаких специальных ключей не нужно! Вам потребуется только отвертка (гвоздь) и молоток.

Съем трещотки с велосипеда

Правильно увидеть неисправность, когда трещоточный механизм на самом велосипеде, не всегда удастся, поэтому лучшим решением будет ее разобрать.

Просто так извлечь трещоточный механизм не получится, поэтому нам потребуется специальный инструмент – съемник. При помощи этого нехитрого приспособления трещотка быстро снимется со своего законного места.

Инструмент для демонтажа и закрепления трещотки

Перед тем, как приступить к ремонту трещотки, следует правильно определить, в какую сторону откручивать гайку. Не нужно сильно налегать в ту или другую сторону, иначе можно свернуть резьбу втулки. Если резьба правая, свинчивать нужно против, а одевать – по ходу часовой стрелки.

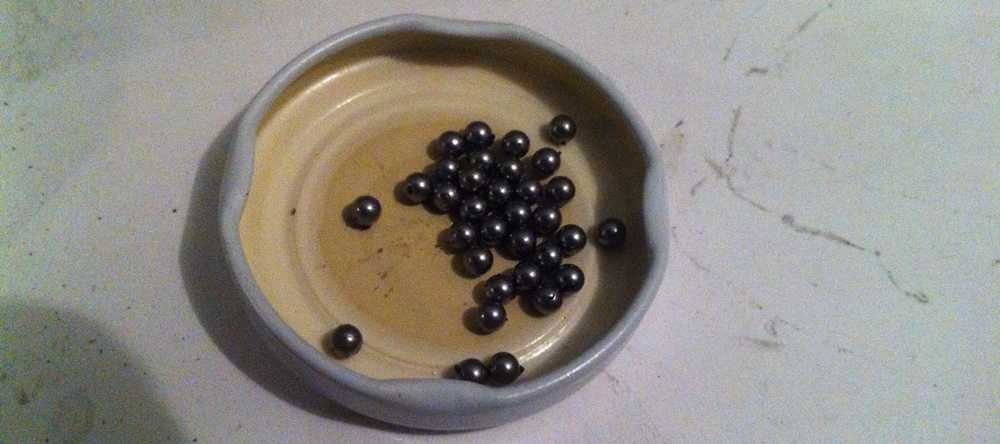

За гайкой располагается ряд шариков, которые могут сами выпасть из механизма. Их необходимо аккуратно снять, прочистить от грязи и отложить в сторону. Разобранное устройство очищается от излишков смазки и посторонних частиц бензином или растворителем.

То же касается и трансмиссионных звезд. Если звезды всей системы не поношены, а проблема в резьбовом колечке, его следует вытащить из барабана и заменить. Попутно меняются собачка и пружинка.

После переборки трещотка снова надевается на втулку заднего колеса. Для этого нужно аккуратно поставить шарики подшипников в их посадочные места, прочно установить механизм и затянуть ключом на втулке. Если трещотка не работает и наблюдается переброс цепи на холостом ходу, скорее всего, нужна новая запчасть.

Установка новой трещотки на велосипед:

Снять старый механизм. Без съемника этого не получится, не забываем специальный ключик.
Осмотреть ось задней втулки.
Монтировать новую деталь на втулку.

При слишком высокой выработке трансмиссионного механизма рационально будет поставить новую запчасть. В большинстве же случаев проблема неисправности трещоток решается методом простой переборки и очистки от загрязнений. Наконец, не забываем смазывать вновь собранные детали.

На свои велосипеды производители могут устанавливать односкоростную или многоскоростную трансмиссию. В случае с последней категорией узлов на заднем колесе устанавливают трещетку или кассету. Кассеты имеют более высокую стоимость, так как трещотка используется преимущественно в моделях бюджетного класса.

Разобрать их в домашних условиях достаточно просто. В этой статье вы ознакомитесь с главными особенностями процесса и узнаете, как снять трещетку с колеса велосипеда быстро и с минимальными усилиями.

Признаки и причины неполадок с системой задних звезд

Для начала более подробно осмотрим сам механизм трещотки многоскоростного велосипеда.

Схема бестормозного трещоточного механизма: 1, 9 – конус, 2 – левый фланец, 3 – корпус, 4 – ось, 5 – внутренний отсек трещотки с фланцем, 6 – звездочка, 7 – контргайка, 8 – ступица, 10 – прокладка, 12 – втулка, 13 – пружина, 13 – собачка.

Собачка обеспечивает зацепление с храповым механизмом заднего колеса. Сам трещоточный механизм при этом слегка потрескивает. Это нормальная работа устройства. В противном случае, когда звука нет, она тянет за собой цепь вперед при езде вхолостую.

Отсутствие зацепления собачки обычно связано с неправильной работой ее пружинки, которая выталкивает собачку. Причинами неправильной работы могут послужить такие факторы:

отсутствие или высокая густота смазки в механизме;
поломка самой собачки;
пружина стерта;
большое количество грязи;
часть собачки находится внутри механизма.

Скол самой собачки еще можно отдельно отремонтировать, а вот с ее посадочным местом дело обстоит куда сложнее. Нужно отметить, что такой тип закрепления трансмиссионных звезд уступает кассете по надежности, так как разрыв оси пополам – далеко не редкость. Придется полностью снять трещотку и устанавливать новую.

Зачем может понадобится

Демонтаж старой кассеты необходим при полном техническом обслуживании. В этом случае разборке подлежит чуть ли не весь велосипед. Если ТО проведено недавно, снятие понадобится по следующим причинам:

Пройдите опрос

Истощение зубьев. Верхняя часть каждого зуба должна иметь трапециевидную форму. Износ никогда не бывает равномерным. Первыми выходят из строя те звездочки кассеты, которыми велосипедист чаще всего пользуется

Замена каждой звездочки на велосипеде требуется не всегда, но владельцу однозначно придется обратить внимание на их техническое состояние.
Нарушение заводской геометрии. Самая распространенная причина — попадание веток или других твердых предметов в пространство между цепью и кассетой

Народные мастера рекомендуют воспользоваться напильником, чтобы ненадолго восстановить ее работоспособность. Но этого хватит разве что для прогулки по магазинам в поиске новой кассеты.
Появление «волны» между зубьями. Это еще один популярный признак, указывающий на то, что звездочка выработана. С увеличением «волны» уменьшается ее эксплуатационный ресурс.

Также есть и другие причины, по которым требуется снятие кассеты трансмиссии велосипеда. Они будут упомянуты далее. Но прежде надо разобраться с последовательностью действий перед разборкой.

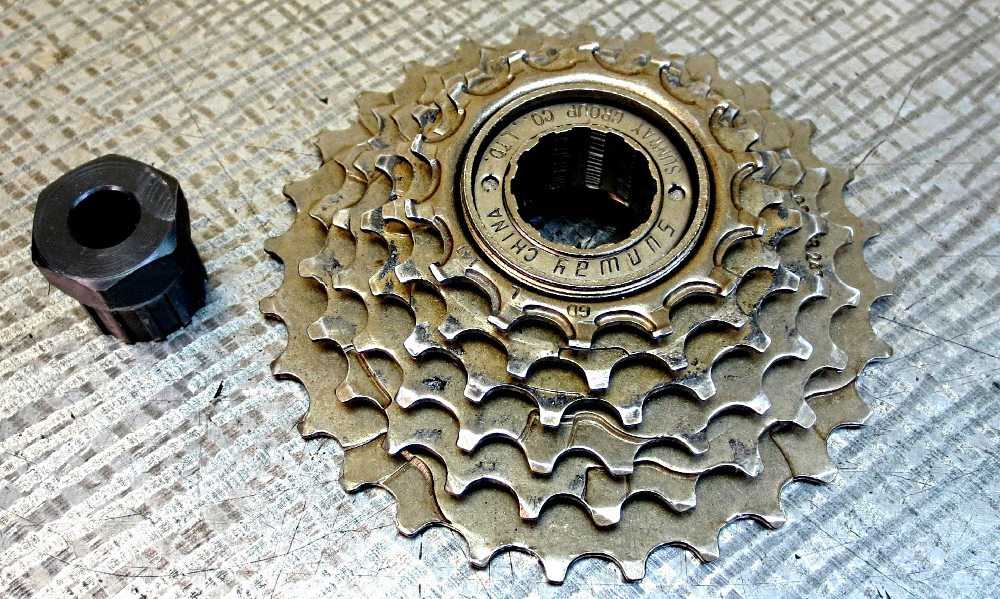

Съемник трещотки

При вращении педалей предается довольно большой момент через цепь к оси колеса, в частности, при езде под горку. Точно с такой же силой затягивается внутренняя часть трещоточного механизма по резьбе к втулке заднего колеса.

Всегда, чтобы открутить давно установленный «орех», требуется приличное усилие, которое возможно передать только с помощью подготовленных инструментов. Такими инструментами являются съемник, похожий на втулку со шлицами, и большой гаечный ключ.

Велосипедные съемники: для трещотки — слева и два разной конструкции, но взаимозаменяемые, для кассеты — справа

Съемник трещотки нельзя заменить похожим, но предназначенным для кассеты приспособлением. Их нельзя путать, так как они имеют абсолютно не совместимые шлицы.

Инструменты для ремонта кассеты звездочек велосипеда

Фирменный магазинный хлыст для удержания кассеты

Вообще для того, чтобы снять кассету нужно 2 инструмента (или три). Если брать “фирмУ” от Шимано — то каждый из этих двух ключей вам обойдется долларов в 25. Первый — это фактически кусок цепи насаженный на металлическую ручку. Платим деньги исключительно за брэнд и “мэйд ин Джапан”

Съемник для откручивания гайки кассеты

Второй — это так же фирменный ключ с ручкой, который вставляется в гайку кассеты. Удобен тем, что не нужно дополнительных инструментов для поворота ключа. Цена вопроса тоже около 25 долларов.

Вместо него в свое время я купил ключ — съемник (цены очень разные, в зависимости от производителя).

Например — можно заказать на eBay вот такой съемник кассеты задних звездочек Shimano-SRAM — с направляющей осью, такой же, как у меня. Он обойдется в 175 рублей с доставкой. По фотографии видно — что он как минимум каленый, и, в принципе, его должно хватить надолго. Если вы предпочитаете заказывать товары на AliExpress — ссылка на съемник кассеты вот эта.

Просто всегда нужно помнить, что если вы купите дешевый ключ “за 1 рубль” у китайца на али или eBay, его может вам хватить ровно на 1 ремонт. Или даже не хватить на ремонт вовсе

Недорогой китайский хлыст для звездочек

Иногда вместо первого инструмента с цепью люди советуют “накинуть тряпку на звезды” и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Если не хотите заморачиваться с самостоятельным изготовлением хлыста — то можете заказать на eBay вот такой вот хлыст для снятия и удержания касеты звездочек. Всего за 280 рублей с бесплатной доставкой. Правда, придется немного подождать, пока он приедет. Ну и традиционная ссылка на хлыст для удержания кассеты на AliExpress — если вы привыкли покупать там.

На какие виды разделяются кассеты

Весьма интересно узнать, как скреплены звезды на барабане и между собой. Современная велосипедная кассета представлена в нескольких вариантах. Каждый из них по-своему хорош. Знакомимся:

спейсерные,
пауки,
цельнофрезерованные,
блочные.

Спейсерные кассеты представляют собой звездочки, скрепленные отдельными шлицами с барабаном. Для разделения между ними вставлены пластиковые разделители – спейсеры. Детали имеют строго заданную толщину, чтобы расстояния в кассете между ее элементами сохранялись постоянными. Преимущество такой системы – их можно разобрать «до нуля». Недостатком, правда, для алюминиевых барабанов является высокая крутильная нагрузка, ведь с каждой звезды усилие перекладывается на барабан. На более крепких стальных аналогах такой проблемы не наблюдается. В соединении типа «паук» все звезды надеты на единый шлиц. Лапки выполнены в форме лесенок под каждые звездочки. Силовые нагрузки снижены, поэтому такой тип кассеты стоит выбрать под алюминиевые барабаны. Также, по сравнению со спейсерными, эти системы легче.

На пауке тоже можно сменить только одну звездочку

На цельнофрезерованных кассетах весь блок выполнен как одна деталь. Закрепляется на низшей звезде, которая и является шлицом под барабан. Среди аналогов это самый дорогой вариант:

простейшее устройство за счет отсутствия дополнительных соединений;
легкость;
высокая прочность;
долговечность.

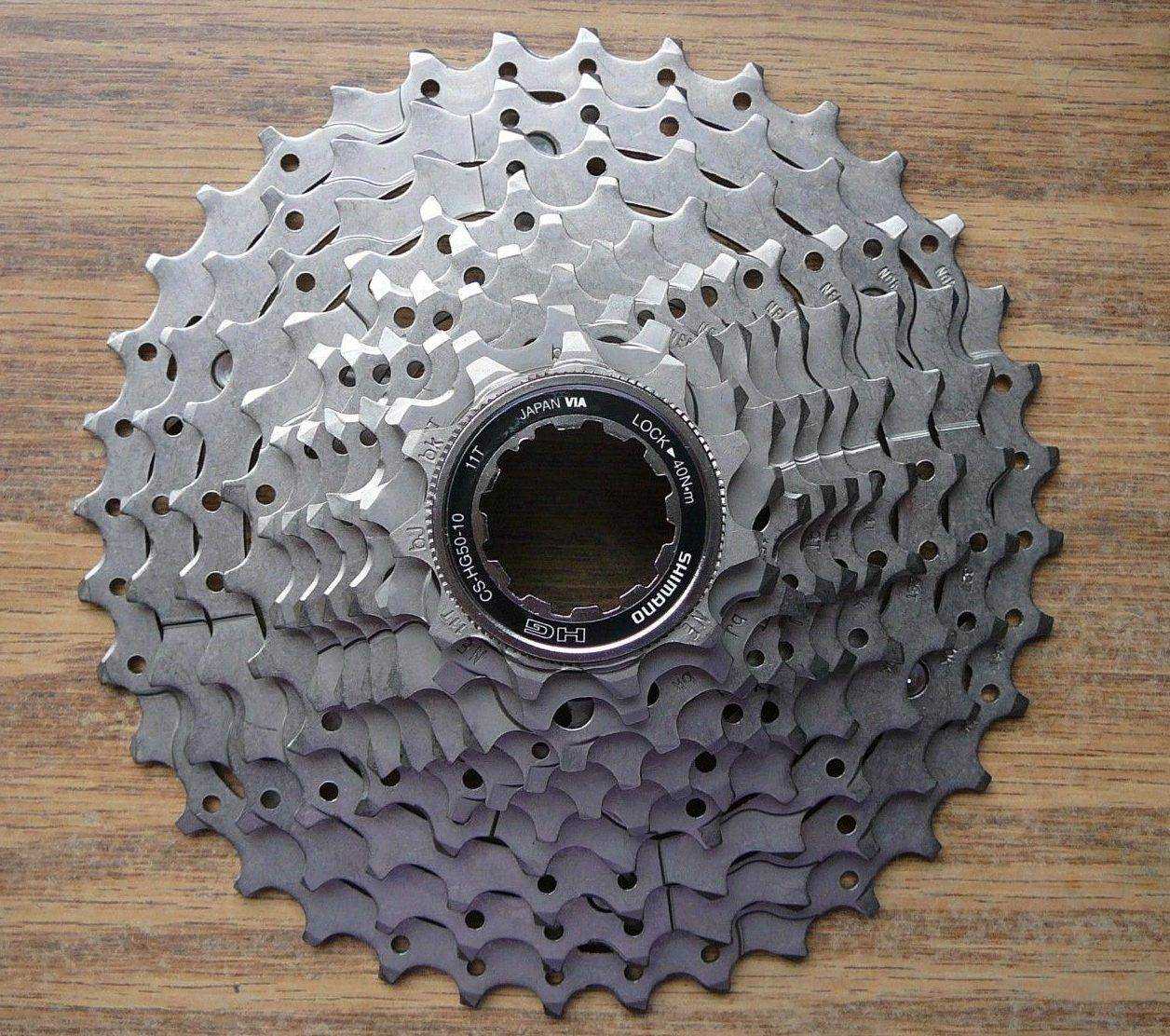

Цельнофрезерованная трансмиссионная ячейка

А что с недостатками? Во-первых, цена, оправдает себя лишь у дорогостоящего горного велосипеда. А во-вторых, конструкция очень уж напоминает трещотку. И хотя были заявлены долговечность и прочность, частичный износ никто не отменял. А поменять одну или две звезды невозможно.

Блочная модель представлена несколькими пауками с двумя-тремя звездочками на каждом. Малые звезды вставляются на шлиц барабана самостоятельно. Поскольку их износ более вероятен при эксплуатации велосипеда, их можно вообще поменять по отдельности. Другие компоненты на блоках меняются сразу парами.

Блочная кассета Shimano в разборе

Снятие трещотки (для втулок с навернутой трещоткой)

На таких втулках кассета снимается вместе с трещоткой, поэтому при регулировке подшипников или замене спиц разбирать кассету не требуется. Это нужно делать только для замены самих звездочек.

Для замены спицы с правой стороны заднего колеса или для замены смазки в подшипнике, кассету можно снять вместе с трещоткой, не трогая оси втулки.
Внутренняя поверхность такой трещотки имеет шлицы, в которые надо вставить соответствующий съемник.
Блок звездочек здесь вращается на корпусе трещотки. Сам корпус навинчен на втулку и съемник вставляем в корпус.

Вставляем съемник в шлицы на трещотке, и отворачиваем ее разводным или рожковым ключом.
При отворачивании, возможно, придется применить значительное усилие. Рекомендуем использовать газовый ключ или ключ с длинной рукоятью на 24. Резьба у трещотки левая, откручивается по часовой (против свободного хода трещотки).

Затем снимаем кассету вместе с трещоткой и защитное пластиковое кольцо.

Если вы собираетесь заменить колесо, оставив старую трещотку, то покупайте колесо со втулкой именно под трещотку. У такой втулки вы увидите только ось без барабана втулки.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как самому снять трещотку на велосипеде

Трещотку с транспорта обычно снимают в случае ее деформации, износа, а также для другого ремонта. Поскольку механизм является единой частью вместе со втулкой заднего колеса велосипеда, его убирают при:

Регулировке подшипников. Для такой регулировки не обязательно снимать трещотку, но в этом случае выполнять действия гораздо удобней. Во время этого не только регулируют или вынимают подшипники, но и смазывают узлы, определяют износ чаши.
Износе или надломе зубьев. Больше всего страдают самые маленькие элементы.
Замене собачек. Для их замены придется покупать весь узел, а потом брать оттуда сломанный элемент. Если не следить за состоянием этой детали, то со временем барабан со звездочками заклинит или трещотка станет вращаться в разные стороны, а не только в одну, как это положено.
Установке спицы. Без вынимания трещотки не получится заменить погнутую или сломанную спицу на заднем колесе.

Инструменты и материалы

Поскольку для откручивания трещотки с заднего колеса и так придется применить силу, лучше не отвлекаться во время этого процесса на подбор нужных инструментов, а сразу подготовить необходимое.

Велосипедисту понадобится гаечный, рожковый ключ, также потребуется профильный съемник, молоток и смазка. Для быстрой и чистой работы также используется чистая тряпка, но для этого подходит только ткань без ворса. Снять заднее колесо и трещотку без специального съемника не получится, также стоит учитывать, что инструменты для старого элемента трансмиссии и кассеты отличается. Они не являются взаимозаменяемыми.

Снятие с заднего колеса

Демонтаж выполняется в несколько этапов:

Необходимо открутить колесо.
Убрать ось из втулки. На некотором транспорте стоят гайки, которые накручиваются на ось, они не позволяют съемнику для трансмиссии плотно встать в этот разъем. Если деталь без препятствий вставляется, то лучше укрепить ее при помощи гайки, она не позволит вырваться съемнику, когда на него пойдет нагрузка.
Упереть колесо в ровную поверхность, при этом покрышку лучше не трогать, чтобы не повредился ободок.
Поставить съемник в колесо велосипеда и большим ключом снять ее. Движения должны быть резкими, против часовой стрелки, поскольку резьба там обычно направлена вправо. Рычаг располагают горизонтально и при этом немного давят вниз.
Разобрать трещотку конусной гайкой, для этого достаточно начать крутить ее по часовой стрелке.

Чтобы снять элемент трансмиссии, придется взять удлиненный рычаг, для этого подойдет труба или утолщенный прут более 50 см в длину. Его надевают на разводной ключ или собирают двухплечевой рычаг:

Необходимо взять несколько коротких болтов и подобрать для них гайки.
Один из них вставить туда, где стоит съемник трещотки, а другой вдеть туда, где стоит разводной ключ.
Скрепить их гайками, чтобы они зафиксировались на новых местах.
Поставить трубу между болтиками, так она окажется на месте, где стоит разводной ключ.
Надавить всем телом на рычаг, после этого деталь отлетит.

Если длина рычага составляет хотя бы 50 см, то снять элемент получится с первого раза.

Что такое трещотка?

Трещотка — храповой механизм, состоящий из муфты свободного хода, звёзд и резьбового кольца. Конструкция передаёт вращение от педалей к колесу через цепь, одновременно позволяет двигаться без потребности крутить педали. Она накручивается на резьбу оси задней втулки велосипеда. Если звёздочки изнашиваются, они откручиваются и меняются полностью на новые.

Не следует путать кассету и трещотку. В современных велосипедах стали использовать кассету — устройство более совершенное, чем трещотка. Конструкция представляет собой собранные вместе звёзды, которые надеваются на втулку и закрепляются гайкой, а отверстия посередине оснащены углублениями, которыми она цепляется за барабан. Внутри барабана находятся собачки, пружинки и храповик. Кассету проще снять и заменить непригодные звёздочки на новые. Она без труда демонтируется в любых условиях, а снятие трещотки лучше всего делать на верстаке. Это требует не только специального инструмента, но и значительных физических усилий. Невозможность ремонта является главным её недостатком. Плюс небольшое количество звёзд и недолговечность.

Работает просто. Система имеет собачку, которая цепляет механизм задней части трансмиссии, в это время слышно лёгкое потрескивание. От этого треска и происходит её название. Если звука нет, это означает, что она будет тянуть цепь вперёд тогда, когда педали не прокручиваются.

Диагностика и уход:

Затянуть подшипники втулки колеса. В принципе можно и не снимать сам механизм, но подшипники легче вынимаются при снятии всего устройства, они довольно мелкие, их вынимать очень тяжело.
Смазать систему. Иногда причиной неправильной работы велосипеда становится не только отсутствие смазки, но и её обильность.
Заменить сломанные собачки. Причиной ремонта трансмиссии может послужить сломанная собачка, которая не цепляет механизм колеса, или пружина, которая её выталкивает.
Износ зубьев звёзд. Самая распространённая причина. Необходима смена всего устройства. Чаще всего ломаются звёздочки малого диаметра.
Чистка от грязи и травы, которая забивается между звёздами при катании.

https://www.youtube.com/embed/s7g%20″>

Снятие кассеты без съемника

При необходимости поменять кассету многие владельцы сталкиваются с проблемой отсутствия инструмента для выполнения таких работ. Очевидно, он не может быть в каждом доме, так как съемник имеет специфическую конструкцию. Приобретение специнструмента не вынудит распрощаться с большой суммой. Однако велосипедисты лишь в единичных случаях решаются на дополнительные расходы. Все потому, что в качестве альтернативы можно создать инструмент для самостоятельного снятия звездочек.

Для его изготовления нужно обзавестись четырьмя экземплярами саморезов, прочной деревянной палкой (40 х 20 х 300), отверткой и старой цепью. Последняя всегда найдется у любого велосипедиста, уважающего свое транспортное средство. Менять саморезы на гвозди не рекомендуется.

К краю палки надо прикрепить старую цепь четырьмя саморезами. Далее, при снятии задней кассеты, велосипедист ставит на нее цепь от импровизированного хлыста. Затем — раскручивает гайку.

Открутить гайку при отсутствии хлыста и съемника можно, но это будет очень сложно. Такой вариант подходит, если гайка закручена недостаточно сильно.

Для раскручивания нужно взять плоскую отвертку и молоток. Рабочую грань отвертки ставят на шлицы гайки, а затем аккуратно бьют по рукояти молотком. Если все сделано правильно, гайка постепенно должна поддаться, начав раскручиваться

Важно не переборщить с силой удара, чтобы не повредить шлицы гайки

Ремонт без инструментов – это возможно

У обычных пользователей вряд ли где-то завалялся съемник шатунов, особенно для Octalink, хоть и стоит он копейки. Но рано или поздно наступит момент, когда либо система, либо каретка придут в негодность и потребуют срочной замены. При наличии необходимых инструментов, замена этих запчастей осуществляется за 10-15 минут.

Самый простой способ снять шатуны с велосипеда без съемника, как было упомянуто выше, – с помощью молотка. Актуален он как для Octalink, так и для обычного квадрата. Последующие действия выглядят таким образом:

Снимите заглушки с шатунов, если они присутствуют.
Ключом на 13 мм, выкрутите кареточные болты. Во многих каретках на сегодняшний день установлены болты под шестигранник 6 мм.
Если вы не хотите визуально повредить велосипедные шатуны, оберните их несколькими слоями плотной ткани, картона, скотча или возьмите сосновый брусок в несколько сантиметров толщиной. В идеале, для такой необычной задачи подойдет киянка.
Переверните велосипед, уперев на руль и седло.
Начинайте простукивать по шатуну с умеренной силой с внутренней стороны, как можно ближе к оси. Можно время от времени ударять по шатуну с внешней стороны, чтобы хоть как-то его расшевелить.
В случае если конструкция спрессована очень плотно, можно попробовать точечно ударять с помощью стамески или бородка, приставленного к головке шатуна.

Обратите внимание: используя этот метод, вы можете повредить раму, кареточный узел или сам шатун. К тому же любой удар по звездам, скорее всего, деформирует их и сделает непригодными для использования

Стоит сказать, что снять прикипевшие шатуны бывает проблематично, даже имея съемник. Скорее всего, таким способом вы не сможете снять прикипевший велосипедный шатун, как бы не старались. Но не стоит отчаиваться, для таких случаев придумали другие способы.

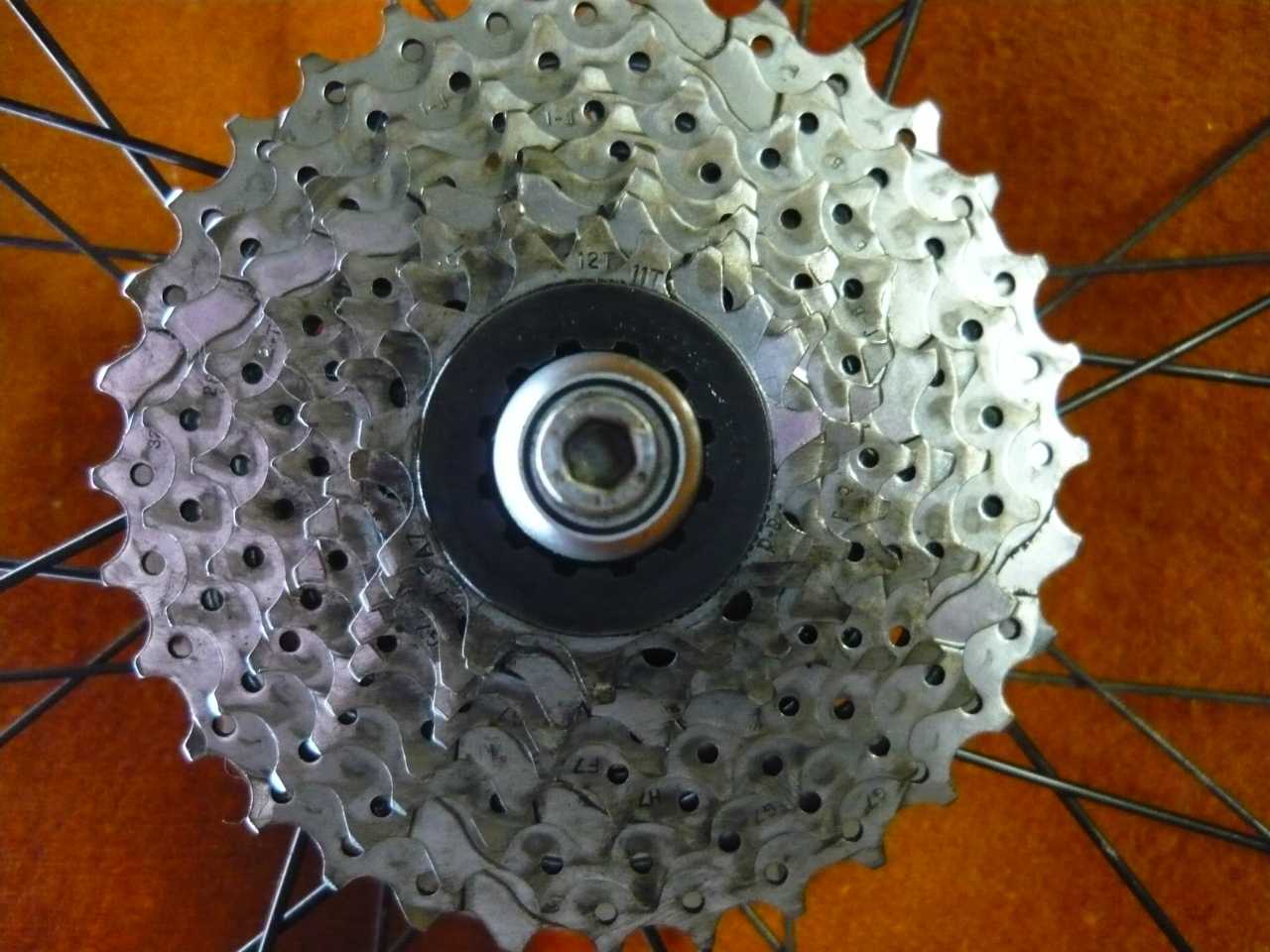

Кассета

Храповик расположен внутри барабана втулки, а крепление набора звезд на барабан осуществляется при помощи шлицов. Что исключает возможность взаимозамены систем без замены втулки. Данная система обладает рядом преимуществ и разнообразий в принципах изготовления. В отличие от конкурента, подшипники находятся на одинаковом расстоянии от оси и не оказывают на нее давления.

Разновидности

Кассеты на велосипед имеют несколько разновидностей, в основе которых лежит различный способ соединения звезд между собой и на барабане:

Спейсерная. Представляет собой звезды, между которыми имеются пластиковые спейсеры (проставки) с установленной толщиной, для поддержания одинакового расстояния. И где каждая звезда прикреплена отдельными щлицами к барабану.В в таком устройстве нагрузка при езде на велосипеде передается прямо на барабан, что считается недостатком;
На пауке. Имеет общее соединение в виде пауке, где на лапке в виде лесенки имеется соответствующее крепление для звезды нужного диаметра. Паук полый и обычно изготавливается из алюминия. Поэтому такое устройство выигрывает в весе и ставится на барабаны, выполненные из алюминия. Так как в местах повышенной нагрузки мягкий алюминий не должен контактировать с более прочной сталью;
Блочная. Данная разновидность выделяется конструкцией, в которой имеются пауки, на которых надеты средние и большие звезды. Меньшие – устанавливаются отдельно на шлиц барабана, так как могут быстрее прийти в негодность и была возможность заменить каждую;
Цельнофрезерованные. Изготавливают как цельный блок, где нижняя звезда выполняет роль щлица для барабана. Конструкция прочная, легкая, не имеет дополнительных креплений. Но при всех плюсах, есть и весомый недостаток – по сравнению с остальными кассетами имеет самую высокую стоимость.

Преимущества

Как уже упоминалось выше, у велокассет есть ряд преимуществ перед велотрещотками:

По количеству звезд. От самых архаичных 7и до самых современных 12и;
Все устройство имеет меньшую массу;
Меньше свободного хода при начале педалирования;
Необходимое усилие для прокручивания кассеты нужно меньше;
Не оказывает негативного воздействия на ось в процессе езды на велосипеде, из-за симметричного расположения подшипников во втулке;
Обслуживание происходит значительно проще и дешевле. Особенно если необходимо заменить одну деталь, а не всю конструкцию целиком;
Срок использования намного больше.

Снятие трещотки с велосипеда

Сначала надо снять заднее колесо.
Вынуть ось из втулки колеса. Некоторые гайки, накрученные на ось, не дают плотно вставить съемник. Но, если съемное приспособление без труда залазит на собранную ось, тогда хорошо бы его закрепить гайкой. Удерживающая гайка не даст съемнику вырваться из зацепления, когда к нему будет приложено максимальное усилие.
Упереть вертикально стоящее колесо в стену. Покрышку не нужно вовсе трогать, поскольку без неё очень легко царапать обод в процессе работы. Да и колесо с надетой резиной гораздо проще удержать.
Вставить съемник в трещалку и самым большим ключом, рывками попытаться скрутить её. Крутить нужно против часовой стрелки, так как резьба, крепящая трещотку к втулке колеса, обычная, правая. Рычаг ключа лучше расположить горизонтально, чтобы можно было давить сверху вниз.
Для того чтобы разделить «орех» на две части, когда потребуется его ремонт, нужно будет взять молоток и кернер. Также, на замену столярному кернеру, можно воспользоваться большим гвоздем или саморезом покрупнее. Разбирается трещоточный механизм путем отворачивания конусной гайки по часовой стрелке, так как резьба у неё обратная, левая.

Как разобрать трещотку, наглядно продемонстрировано в следующем видеоролике:

Инструмент для работы

Съемник для трещотки.
Любой ключ, гаечный или разводной. Обычно используют ключ на 27 миллиметров. Сподручнее использовать накидной или торцевой ключ. С его помощью можно будет использовать силу по максимуму и давить на ключ без опасения, что он повредит механизм, случайно соскочив.
Рожковый ключ на 14 или 15 мм для того, чтобы раскрутить втулку.
Тряпка без ворса, лучше всего брать максимально плотную.
Кернер, если нужно будет разобрать саму трещотку.
На всякий случай приготовьте молоток.
Невязкая смазка. Собачки могут залипнуть от переизбытка густого масла в узле. Это чревато тем, что педали при залипших собачках крутятся вперед и назад одновременно.

Как разобрать трещотку?

Чтобы произвести ремонт трещотки своими руками, понадобится молоток и кернер. Вместо кернера вам пригодится большой гвоздь или саморез. Разбирать устройство лучше на колесе, чтобы можно было его удержать.

Трещотка закручивается на колесе. В отверстие на гайке вставляется кернер, и путём поворачивания по часовой стрелке с помощью молотка разбирается механизм.
Звёзды снимаются с помощью съёмника и ключа. Внутри под гайкой находятся шарики. На колесе также находится вторая дорожка с шариками.
Чтобы шарики не рассыпались, необходимо подложить тряпку или коробку.
Откручивается самая маленькая звёздочка против часовой стрелки. Остальные просто снимаются.

Снятие трещетки с колеса

Теперь нужно посмотреть на состояние механизма, собачек и смазки. Наиболее часто изнашиваются собачки. Их можно заменить. Специально выпускается ремкомплект из собачек и колец. Обязательно помойте шарикоподшипники. Если шарики чёрного цвета и имеются частички потёртого металла, то сломались подшипники. Каждый необходимо осмотреть. Если на них появились вмятины, то рекомендуется заменить их.

Далее, собираем все части в обратном порядке. Конусную гайку необходимо затягивать с силой, а регулировать люфт для звёздочек относительно колеса следует наборными, тонкими кольцами.

Таким образом, выполнить ремонт механизма своими руками намного дешевле и не займёт много времени и сил. А выполнять такие действия необходимо регулярно, чтобы езда на велосипеде была приятной и безопасной.

Как правильно снимать и устанавливать на место переднее колесо велосипеда. Последовательность демонтажа и установки переднего колеса.

Замена подшипника заднего колеса велосипеда не вызовет у вас сложностей, если вы разберётесь во всех нюансах и особенностях обслуживания этой детали. Состояние подшипников, их своевременное обслуживание и замена является залогом безопасной езды.

Как правильно снимать, разбирать и монтировать на место заднее ведущее колесо. Последовательность демонтажа и установка заднего колеса.

Как снять заднюю трещотку?

Перед тем как снять заднюю трещетку, надо вынуть заднее колесо из рамы. Для этого поднимите его, переключите задний переключатель на последнюю скорость (при этом помните, что по завершении процедуры замены вам нужно будет проверить и правильно настроить передний переключатель), а затем раскрутите эксцентрик или гайки (в зависимости от конструкции втулки). Далее аккуратно вытяните колесо из рамы, которая также должна быть подобрана по росту.

Следующим этапом является снятие оси из втулки колеса. Возьмите два разводных ключа – одним удерживайте гайку в неподвижном положении, вторым – раскручивайте другую гайку.

Перед раскручиванием трещетки рекомендуем поставить колесо в вертикальном положении и упереть его в стену. Покрышку снимать не надо. Возьмите в руки съемник, сделанный своими руками или купленный в магазине, воткните его в грани упорной гайки. Не забывайте, что в упорной гайке правая резьба, поэтому крутить ключ надо против часовой стрелки.

Совет! Обязательно поставьте цепь хлыста на самую большую звезду. Одной рукой крутите ключом съемник, другой рукой удерживайте хлыст, не давая трещотке прокручиваться вместе с разводным ключом.

Практика показывает, что в большинстве случаев владелец велосипеда сталкивается с проблемой, когда упорная гайка прикипела к корпусу трещетки. Чтобы устранить эту проблему, необходимо использовать спрей WD-40. Распылите жидкость на гайку и оставьте колесо на пять минут. Жидкость разъест ржавчину и грязь внутри, после чего можно будет спокойно снять деталь с втулки.

Как вы видите, снять данную деталь достаточно просто. Но перед тем как разобрать трещетку велосипеда, рекомендуем обзавестись специальным инструментом. Без него, учитывая конструкцию крепежных элементов, демонтировать трещетку практически нереально. После успешного снятия вы можете приступить к дальнейшей разборке компонента, приступить к плановому техническому обслуживанию или замене.

Что собой представляет деталь

Трещотка — это деталь, которая состоит из резьбового кольца, муфты свободного хода, звезд. Ее прикрепляют к задней части велосипеда — на резьбу оси. Механизм вращается от педалей до колеса при помощи цепи, при этом оставляя возможность ехать вперед без необходимости безостановочно двигать ногами. Состоит элемент из зубчатого барабана с двумя собачками и кассеты звездочек, которые нельзя разделить или разобрать.

Пройдите опрос

Важно не перепутать трещотку с кассетой. Первая представляет собой более современную конструкцию: собранные звезды надеты на втулку и закреплены гайкой

Внутри есть специальные отверстия с углубленными выемками, цепляющимися за барабан.

Кассету, в отличие от трещотки, проще снять и отремонтировать: необходимо заменить старые непригодные звездочки на новые. Для снятия деталей можно использовать стандартные инструменты.

Трещотку на велосипеде чинить намного сложнее, к тому же она менее долговечна и надежна.

Чтобы определить, какой вид заднего блока звезд используется на конкретной модели велосипеда, следует внимательно на него посмотреть — на кассете присутствует плоская гайка, закрепляющая звездочки и прижимающая их к барабану. На трещотке есть небольшие углубления, при помощи которых откручивается крышка, прикрывающая подшипники. Разница заключается и в количестве звездочек: у трещоточного устройства их, как правило, не более семи.

Определить, что лучше — кассета или трещотка — довольно просто. Райдеры, не желающие тратить много времени на ремонт транспортного средства и разбираться, как правильно снять трещотку с заднего колеса велосипеда, отдают предпочтение кассетному механизму.
