Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

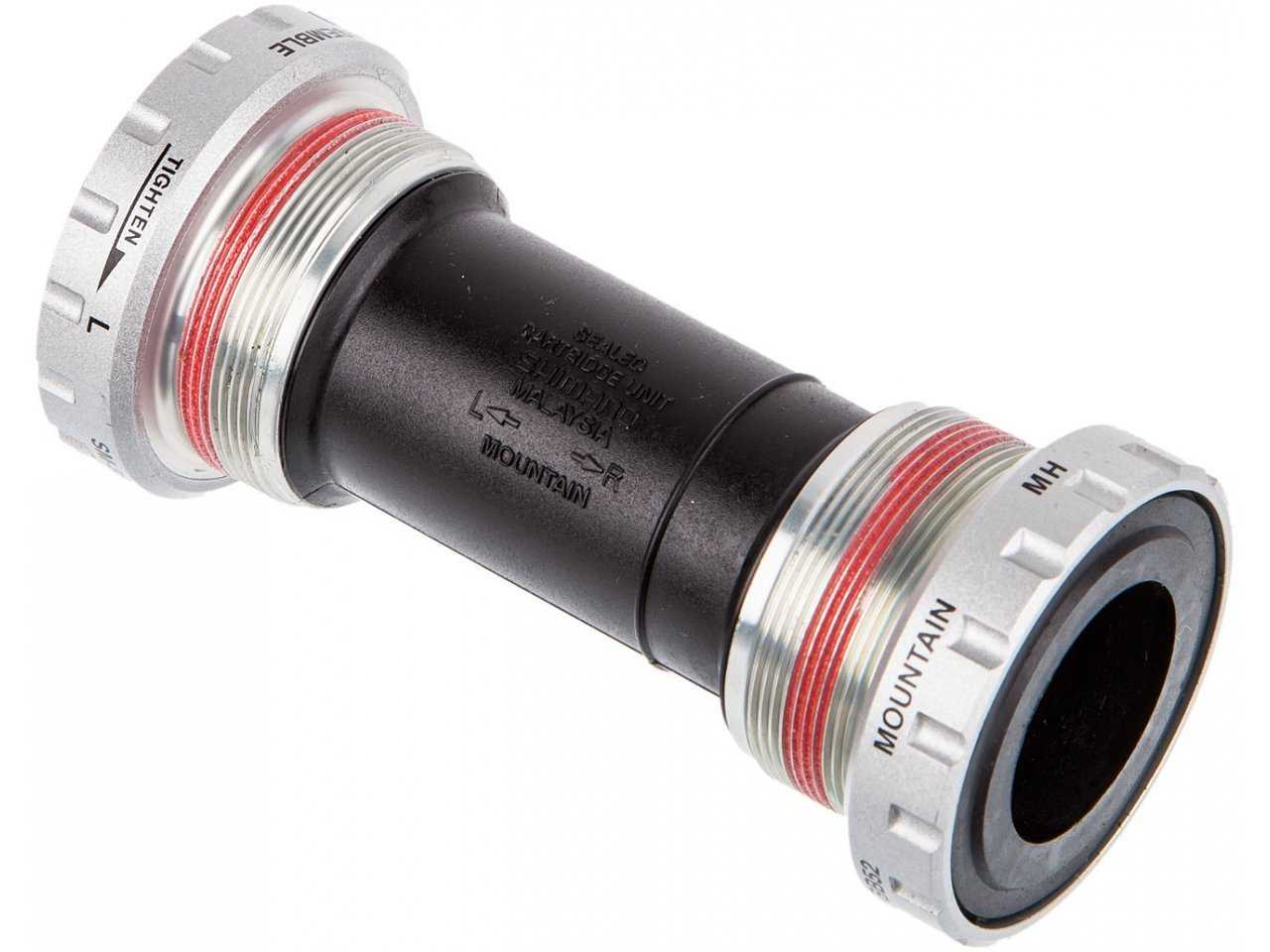

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Снимаем шатун без съёмника

Для снятия шатунов велосипеда без съёмника рекомендуем отвинтить болты, которые стягивают рычаг с кареткой и проехать небольшое расстояние без деталей. Благодаря этому вы сможете с лёгкостью открепить шатун. Постучите по нему каким-либо тупым предметом, например, деревянным. Есть ещё один метод. Часть соединения детали с кареткой нужно нагреть горячей водой. Это поможет отмокнуть грязи и пыли и конструкция снимется проще. Нельзя использовать горелки, поскольку деталь повредится. При съёме педалей своя хитрость. Сначала открутите именно педали, а затем и шатун.

Снимать шатуны с велосипеда со съёмником или без него — вопрос ситуации и вашего выбора . Как ни крути, с инструментом работать будет эффективнее и комфортнее. Используйте наши рекомендации, так как это поможет с лёгкостью снять шатун с вашего велосипеда — как со съёмником, так и, в экстренных ситуациях, без него.

На первый взгляд конструкция педали выглядит простой, но чтоб ее демонтировать нужно обладать определенными знаниями и набором инструментов.

Снятие велопедалей может быть необходимо по различным причинам: перед транспортировкой велосипеда, для регулярного осмотра в целях профилактики или после того, как вы , перед началом сезона. Бывают ситуации, когда деталь хрустит или издает другие нетипичные звуки, в таком случае ее надо либо прочистить, либо полностью демонтировать, заменив на новую. Педальные узлы новых транспортных средств нередко нуждаются в дополнительной корректировке под конкретного человека. Поэтому у многих возникает вопрос, как открутить педали на велосипеде.

Перед тем, как снимать педали, для начала нужно ознакомится со строением этого узла. Эти действия нужно выполнять перед любыми подобными операциями . Педаль состоит из нескольких элементов, причем каждая модель может иметь разную конструкцию, а именно:

ось – это специальный штырь из металла, который вкручивается в шатун. Она является базой для остальных деталей;
платформа – плоская поверхность, непосредственно контактирующая с подошвой и находящаяся на конце оси;
подшипники – элементы, необходимые для соединения предыдущих деталей в единый механизм, именно они позволяют платформам вращаться;
фурнитура – разнообразные болтики и гайки, которые скрепляют все составляющие педали. При разборке крепеж откручивается специальными инструментами.

В зависимости от платформы педали делятся на две группы: контактные, в которых предполагается наличие особого крепления для велосипедной обуви, и стандартные модели.

Снятие простых устройств не требует особых усилий , а контактные механизмы, обладающие более сложными фиксаторами, не так легко демонтировать.

Что делать, если съемника нет?

Если съемника шатунов нет, то снять их будет очень тяжело. Сделать это без вреда для велосипеда будет еще сложнее. Лучше всего приобрести данный инструмент, ведь стоимость бюджетных съемников не превышает 250 рублей.

Если же купить ключ возможности нет, то лучше всего обратится в специализированный сервис. За данную работу мастера возьмут не более 150 рублей и займет это минимум времени. Зато будут гарантии того, что работа будет выполнена опытными людьми правильно.

Если мастерских, как и ключа, поблизости нет, то придется орудовать подручными инструментами. Для начала можно попробовать снять его голыми руками, предварительно смазав место крепления маслом или WD-40. Шансы на успех минимальны, но попытка – не пытка.

Второй способ – это сбить шатун с вала каретки. Придется применить грубую силу, зато снять его получится точно. К данному способу придется прибегнуть, если на шатуне сорвана резьба.

Желательно взять резиновую киянку и бить ближе к месту крепления. Если удары будут приходиться далеко от основания, то велики шансы погнуть либо сам шатун, либо вал каретки.

Если же по какой-либо причине второй способ не помог, то придется высверливать вал каретки или разрезать сам шатун в месте крепления. Это может потребоваться, если шатун или каретка сильно заржавели или деформировались.

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

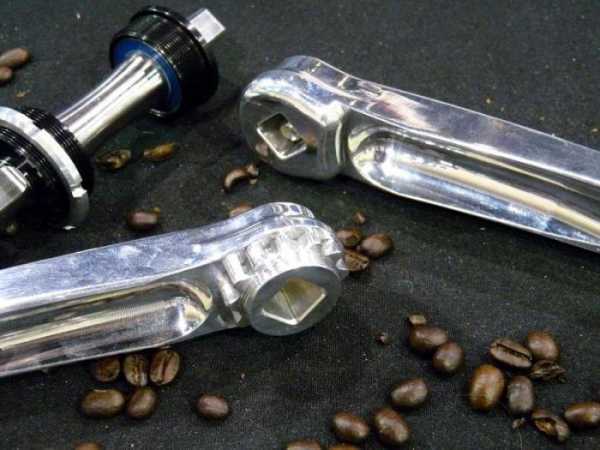

Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

«>

Какой инструмент понадобится

Качественный велобайк подразумевает надежное крепление всех деталей и узлов. Для демонтажа любых компонентов требуется наличие специального инструмента и приложения определенных усилий. Чтобы без повреждений снять оба шатуна с каретки, необходимо воспользоваться универсальным съемником. Накрученная на большой винт головка позволяет без особых усилий произвести демонтаж болта, даже если велосипед периодически эксплуатировался в неблагоприятных погодных условиях, а песок и грязь забились в места непосредственного соединения шатуна и вала. Если велосипед не чистился и не смазывался очень долго, снять рычаг, скорее всего, будет проблематично. В таких ситуациях опытные велосипедисты предлагают использовать для облегчения процесса разборки специальную жидкость WD-40, которая способна справиться даже с самой застарелой коррозией и помочь снять любые модификации кривошипов. Игнорирование этого совета может привести к тому, что резьба окажется сорванной, а сам двухколесный конь поврежден.

Установка шатуна

После демонтажа детали и выполнения всех запланированных манипуляций необходимо вернуть конструктивный элемент на прежнее место. Перед проведением работ желательно очистить все поверхности и соединения, после чего выполнить их обработку густым смазочным материалом. Подобный подход позволит ровно установить шатун и существенно облегчит работу при необходимости его очередного демонтажа.

В ходе установки необходимо выполнить глубокую посадку детали на вал. Это позволит избежать появления люфта в ходе передвижения. При недостаточно плотной фиксации шатуна гнездо постепенно придет в негодность. Для надежного закрепления детали достаточно приложения усилия порядка 50-70 Нм.

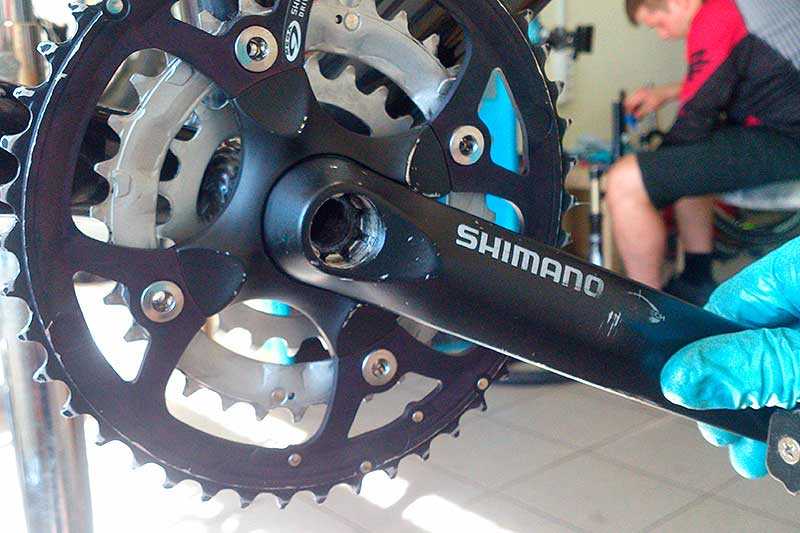

Велосипедный шатун (педальный рычаг) – знакомая и значимая деталь трансмиссии. Является связующим звеном при передаче усилий на кареточный вал и передние звезды. Исправное состояние и надежное закрепление шатунов на каретку гарантирует максимальную эффективность передачи крутящего момента и безопасность движения.

Когда нужно снимать шатун

Обычно шатун не нуждается в обслуживании и особом уходе. К замене этой детали можно прибегнуть в трёх случаях:

Поскольку недорогие модели байков оснащаются неразборным блоком из шатуна вместе со звёздочками, заменяется конструкция полностью. Устанавливаются как новые звёздочки, так и два шатуна в целом. Учитывая, что неразборный узел считается весьма неудобным и непрактичным вариантом, желательно его заменить конструкцией с разъёмным соединением шатуна и звёзд.
При условии механического повреждения. Непременность снять шатун обусловлена необходимостью добраться до кареточной детали, которая иногда требует разбора, смазывания, промывания, регулировочных настроек.
При возникновении неприятного скрипа, который обычно появляется после дождливой погоды. В результате попадает песок в соединительный механизм. Тогда шатун подвергают разборке, а посадочное место – чистке.

Повредился шлиц на фиксирующем болте или срезались грани гайки

Это довольно существенная проблема, о которой, наверное, стоило сказать с самого начала. Если вы по «счастливой» случайности испортили шлиц на болте, который фиксирует шатун на его месте, вам предстоит множество радостных приключений.

Когда вам нужно снять шатун с каретки велосипеда, то в первую очередь следует открутить фиксирующие болты. Когда шатуны работают, они всегда имеют некоторый микролюфт (особенно шатуны на квадрате). Это микродвижение постоянно закручивает болт фиксации шатуна. Правый шатун закручивает болт, а левый раскручивает. Поэтому, шатун со звездочками намного сложнее открутить. Если при откручивании вы обнаружили, что болт не идёт, то не нужно торопиться.

Шатуны фиксируются или шестигранным болтом, или гайкой, или самым обычным болтом. Больше всего риск сорвать грани у шестигранного болта. Поспешные действия и использование заваленного шестигранника увеличивают этот риск. Поэтому, всегда аккуратно и тщательно фиксируйте любой ключ, прежде чем приложить усилия. Если винт не сдаётся, используйте WD-40 и аналогичные средства. Примените увеличенный рычаг и плавно, без рывков выкручивайте болт миллиметр за миллиметром.

Винт можно немножко разогреть (опять-таки, очень аккуратно) или вколотить туда торкс на большой размер.

Если вам посчастливилось сорвать шлиц, то придётся высверливать болт.

Как высверливать болт?

Это довольно сложная процедура, требующая определенных навыков. Строго по центру болта делается насечка керном. Дальше тонким сверлом на небольшой скорости начинаете рассверливаться отверстие строго в центре. Если сверло уплывает, то всеми силами возвращаете его к центру, помогая керном. Когда готово центральное отверстие его нужно расширять. Постепенно увеличиваем диаметры свёрел. Следите за соосностью. Если взять сверло большего диаметра и сверлить им, то отверстие опять-таки может уплыть. Когда диаметр сверла будет уже сопоставим с диаметром фиксирующего болта, попробуйте вбить в отверстие отвертку и выкрутить болт так. Если этого не получилось сделать, то сверлите опять большим диаметром. Когда до нитки резьбы на посадке останется около 1 мм, нужно просто выковырять остатки болта стамеской или керном. От него останется лишь тонкая фольга. Будьте внимательны, и не сосверлите резьбу.

Иногда выручает обсверлить болт таким образом, чтобы шатун мог слететь с каретки. Тогда остаток болта можно выкрутить тисками или газовым ключом.

Если же ваши шатуны фиксируются гайкой, то пусть это и устаревшая модель, но вам повезло чуточку больше.

Съемник шатунов – как снять систему

Съемник для шатунов представляет собой инструмент с двумя ключами на концах — гнездовым и рожковым. Не секрет, что снять детали без этого изобретения практически невозможно, поэтому непременно стоит им обзавестись. А вот как пользоваться инструментом — расскажем мы.

Порядок действий:

Прежде чем взять в руки серьезный инструмент, имеет смысл использовать WD40. Это специальная жидкость, устраняющая все засоры на шатунах. Просто протерев ей деталь, вы значительно облегчите себе задачу;
Теперь с легким сердцем можно отвинтить болт в месте крепления шатуна и вала. Следите за тем, чтобы съемник для шатунов был чуть меньше четырехгранника самого шатуна. Иначе риск просто сорвать болт возрастает в разы;
После того, как нам удалось снять болт велосипеда, выполняющий функцию заглушки, переворачиваем инструмент другим ключом к себе и ввинчиваем его под резьбу в шатуне до предела;
Теперь аккуратно, стараясь не переусердствовать, стараемся выдавить шатун из каретки. Готово!

Как снять шатуны с велосипеда: пошаговая инструкция

Особенности конструкции

На старых моделях для крепления рычагов использовались клиновидные механизмы. Демонтаж кривошипа на которых был практически невозможен без риска повреждения детали. Сегодня на смену им пришли квадратные валы, позволяющие при минимальных усилиях безопасно демонтировать деталь.

Когда может понадобится снятие шатунов

Сам по себе шатун не предполагает никакого ухода или технического обслуживания. Его замена может понадобиться в следствие механического повреждения, например, после падения. Также демонтаж может понадобиться, если мы хотим добраться до каретки велосипеда. Например, для ее регулировки, промывки или смазки.

Возможным «показанием» к снятию шатуна может быть и скрип механизма при попадании в него песка или пыли. Тогда конструкция подлежит разбору и чистке.

!Важно

Механизм снятия шатуна довольно непростой, демонтаж невозможно провести без некоторой подготовки. Необходимо иметь особый инструмент или знать нюансы, о которых мы поговорим далее.

Демонтаж со съемником

Существует специальное приспособление, именуемое съемником. Есть различные виды съемников. Каждая трудная деталь имеет свой вариант съемника. Нам же понадобится съемник для вала каретки байка.

Конструкция съемника для шатунов

Съемник подходит также для снятия педалей велосипеда. Шатун на валу оснащен удерживающим болтом с размером головки 8 мм, который необходимо отвинтить. Это не составляет особого труда

Однако стоит обратить внимание, что шатун имеет конусообразную посадку, он сидит на валу достаточно крепко. При катании в мокрую погоду часто грязь и вода проникают в место соединения шатуна с валом

Со временем грязь настолько слипается с деталями, что становится практически невозможно снять шатун.

Алгоритм демонтажа

Перед началом работы необходимо обработать стык шатуна и вала «вэдэшкой» — универсальным раствором WD-40, продающимся в авто-, вело- и хозяйственных магазинах. Он смажет механизм, эффективно растворит остатки грязи, существенно облегчит сам процесс демонтажа. Можно также использовать вместо WD-40 тормозную БСК жидкость. Эти два варианта можно использовать как для прикипевшего шатуна, так и для любых трудно откручивающихся болтов велосипеда.

Если в велосипеде установлена система «под квадрат», алгоритм здесь следующий:

Если байк укомплектован пластиковыми заглушками, снимаем их.
Прочно фиксируем байк, например, на подставке.
Проверяем соответствие размеров съемника и четырехгранного вала.

Отвинчиваем болт на креплении.
Завинчиваем съемник в шатун до его предела. При этом смотрим, чтобы съемник был вывинчен на максимум.
Плавно и аккуратно, без рывков, закручиваем болт. При манипуляции есть большой риск повреждения резьбы. Необходимо выдавить об шатуна с вала.

Демонтаж без съемника

В этом случае научно технический прогресс предлагает немного вариантов.

Сам собой напрашивается вариант первый. Шансов снять шатун 2%. С применением высокотехнологичной кувалды и ударокомпенсирующей старой футболки желательно темного цвета. Но мы крайне не рекомендуем этот метод, т.к. несложно повредить подшипники каретки. Не смертельно, конечно, но неприятно будет из-за собственной лени менять еще и каретку.
Вариант второй. Срабатывание 35%. С помощью той же WD-40 тщательно обрызгиваем место крепления со всех сторон и выезжаем на прогулку с открученными болтами. При этом нужно стараться максимально нагружать шатуны. Может помочь.
Вариант третий. Срабатывание 100%. Берем болгарку и делаем надпил на втулке шатуна. Затем пробоем и молотком окончательно добиваем деталь. Жаль только, что после этой манипуляции ей место только на помойке…
Вариант четвертый. Срабатывание 100%. Ничего не делаем, садимся на велосипед и едем в ближайший магазин за съемником. Самый надежный и проверенный на практике вариант, позволяющий безболезненно снять шатуны.

Как видим, нам никуда не уйти от передовых технологий и прогрессивных методов. Даже в таком, казалось бы, пустяковом вопросе.

Когда необходим демонтаж

Понимать, как открутить шатуны на велосипедах, нужно в следующих случаях:

Для получения доступа к обслуживанию каретки — убрать грязь, смазать.
Поломка. Может показаться, что это невозможно, однако элемент сгибается от нагрузки, шлиц повреждается. Встречаются поломки в любой точке шатуна, чаще всего диагностируется срыв резьбы для крепления педали.
Проблемы с резьбой. Владельцы велосипеда часто перетягивают ее, или затяжки наоборот не хватает, фиксация разбалтывается. Допускается решение — нарезать резьбу другого диаметра, но тогда в конечное отверстие не войдут стоковые педали. Кроме того, резьба повредится, потому что мастер может попытаться крутить педаль под уклоном и срезать грани. При любом исходе элементы придется снять, а на их место установить новые. Иногда деталь поддается ремонту.
Когда необходимо поставить, сменить звезды (или одну из них). В современных моделях она крепится не при помощи сварки или заклепок, а с использованием бонок

Звезда считается расходником, который со временем изнашивается, становится нерабочим — его важно заменить.

Больше проблем с алюминиевыми элементами. Если они произведены недостаточно качественно, имеют нестандартный размер, то быстро ломаются и тяжело демонтируются. Виной всему — разбавленный сплав и дешевые материалы.

Для получения доступа к обслуживанию кареткиПри поломке шатунаЕсли есть проблемы с резьбойКогда необходимо поставить или сменить звезды

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места. Затем при помощи специального съемника снимаем саму каретку

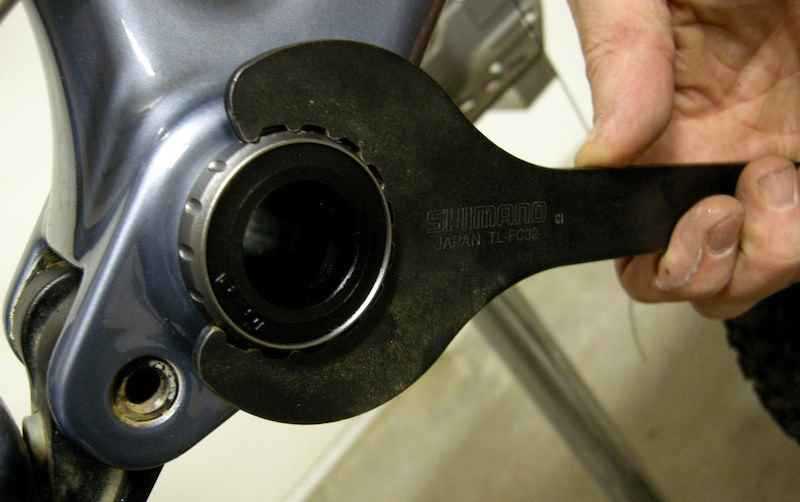

В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника

Иначе он или сама чаша могут быть повреждены

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Если спешить некуда

Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:

Открутите крепежные болты каретки.
Набрызгайте в место контакта любую проникающую смазку.
Отправляйтесь на велопрогулку, не вкручивая болты.

Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.

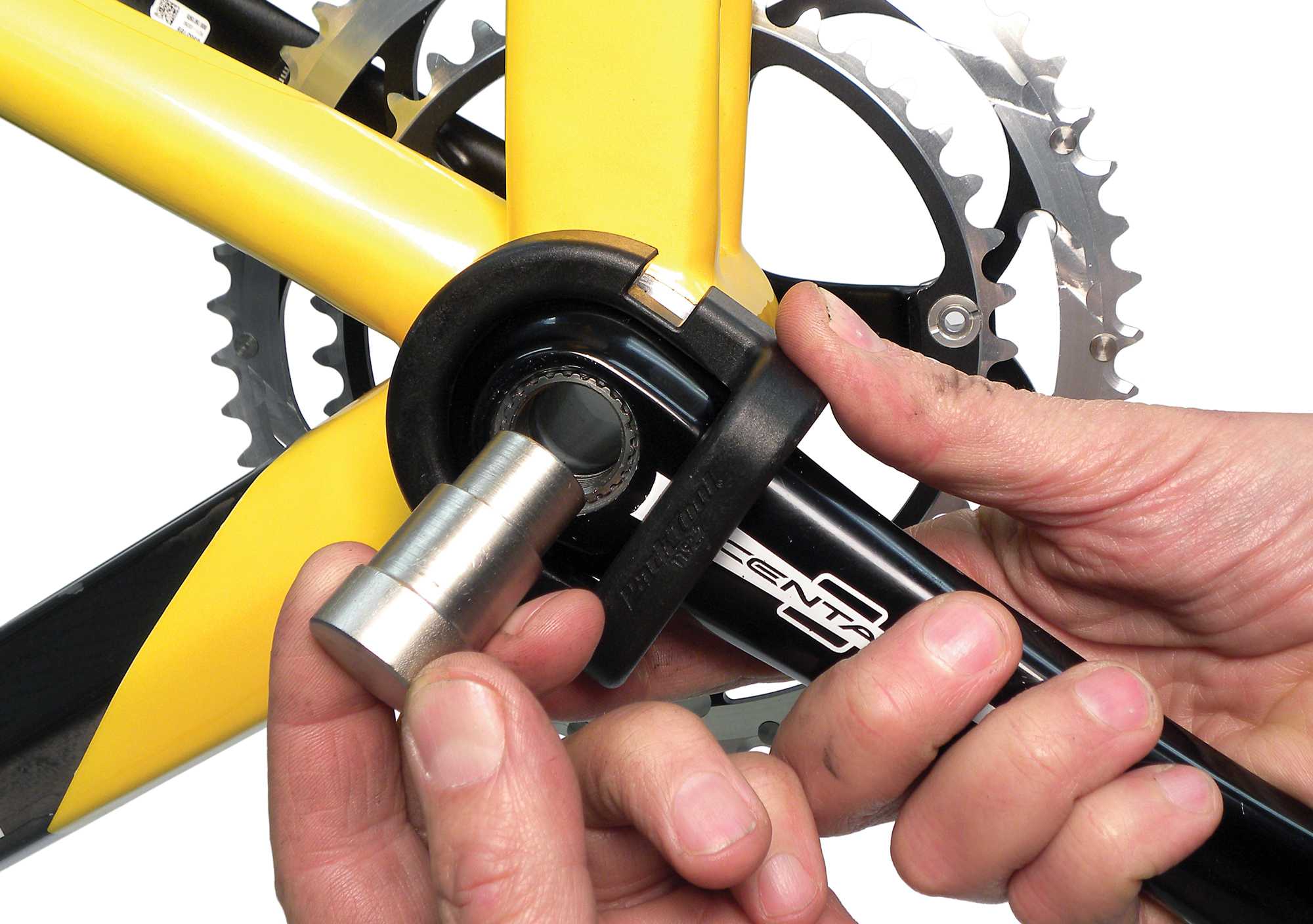

Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.

«>

Как снять шатуны с велосипеда без съемника

Активная езда на велосипеде требует определенных навыков быстрого ремонта транспорта. Перед отправлением в дальнюю поездку лучше всего предусмотреть возможные поломки и неисправности техники, взять с собой нужный инструмент и комплект запасных деталей, например, камеры. Часто же бывает так, что нужного под рукой не оказалось, но и тогда выход из ситуации есть. Например, если нужно отрегулировать каретку велосипеда, то необходимо снять и разобрать шатун, а инструмента нет. Данная проблема имеет решение и стоит ознакомиться с конструкцией и назначением этой детали более подробно.

Шатун для велотехники представляет собой металлический рычаг, который имеет на стержне большую и малую головки. Этот элемент бывает нескольких видов:

Однокомпонентные. Они представляют собой единую конструкцию – левый, правый шатун, ось. Преимуществами данного вида являются большая прочность, простое обслуживание, но они имеют значительную массу;
Двухкомпонентные. Здесь ведущая звездочка, правый шатун и ось соединены, а левый присоединяется отдельно при помощи гайки;
Трехсоставные. Такая наиболее известная и популярная система представляет собой ось, левый шатун и правый совместно со звездой.

Нагрузка на шатун очень большая, и поэтому они чаще всего производятся из твердой стали, но есть и варианты из алюминиевых сплавов, например, в велосипедах спортивного типа или импортных моделях. Недорогая двухколесная техника имеет передний блок звезд, объединенный с шатуном и неразборный. В этом случае при замене звезд необходимо заменить и оба шатуна. Новые подбираются в зависимости от типа уже имеющейся каретки.

Данная деталь велосипеда может иметь и различные виды крепления, например, квадрат, шлиц. Первый используется в профессиональных спортивных моделях техники, а также есть и новейшая разработка – роторная система.

Как разобрать шатун без съемника?

Наиболее простым методом будет применение специального съемника. Если же подобный инструмент отсутствует, то для того чтобы разобрать, снять и произвести ремонт необходимо приложить определенные усилия и сноровку. Во время езды в область крепления этого элемента попадает грязь и пыль, элемент из-за больших нагрузок буквально прикипает к своему креплению. В таком случае нужно знать, как снять шатуны с велосипеда, съемник не используя. Исправить проблему и сделать ремонт можно своими силами, и это поможет доехать до места ремонта техники.

В неподходящих условиях можно попробовать следующие способы, для того чтобы снять деталь. Если открутить гайку или болт, которым крепится шатун и проехать некоторое расстояние, то элемент можно будет разобрать и снять гораздо легче, а в дальнейшем заменить или отрегулировать то, что требуется. Эффективен метод залить кипятком. Следовательно, вся грязь и пыль отмокнет и делая ремонт велосипеда, снять элемент будет легче

Данный вариант подойдет и тогда когда важно убрать педали. Важно знать и не перепутать в какую сторону какая педаль откручивается. Педаль левая имеет левую резьбу, а правая – соответственно

Педаль левая имеет левую резьбу, а правая – соответственно.

Если каретка велосипеда требует регулировки, то также необходимо снять с велосипеда шатуны. Также помогут при непредвиденных поломках и другие рекомендации. Если поврежден трос переключателя скоростей или тормоза нужно заменить его новым, а если таковой отсутствует, то связать оборванные концы. Выход из строя спицы велосипеда – это также распространенная проблема. Тогда поможет проволока размером диаметра около 2 мм. Конец спицы рядом с ободом загибается крючком, а затем вставляется отрезок проволоки, которую нужно продеть через разъем втулки. Эта замена далеко не совершенна, но это позволит доехать до цели и места, в котором можно хорошо отремонтировать технику. Регулярный просмотр двухколесного транспорта и обслуживание позволят избежать множества таких проблем и сделать поездку приятной.

Как обойтись без съемника

В прошлом для крепления рычагов активно использовались клиновидные конструкции. Однако произвести снятие кривошипа, не повредив детали, было очень сложно. На смену им пришли каретки с квадратным валом, активно использующиеся и сегодня, и позволяющие демонтировать любую конструкцию шатуна с минимальными усилиями.

Однако если потребность починить велосипед возникла внезапно, например, в результате поломки кривошипа, а взять инструмент чтобы снять деталь негде, демонтировать кривошипы без специальных съемников поможет проверенный способ:

в первую очередь необходимо снять заглушки, если велосипед обладает данной опцией;
выкрутить шестигранные болты, используемые в большинстве современных кареток. Для этого вполне подойдет обычный ключ на 13;
чтобы избежать повреждения шатуна, перед тем как снять, его необходимо плотно обмотать несколькими слоями ткани, а затем скотчем;
затем нужно перевернуть велосипед и надежно зафиксировать его на руле и седле, прочно придерживая байк рукой;
при помощи молотка или кувалды следует начать стучать по внутренней стороне шатуна, стараясь наносить удары как можно ближе к оси. При этом необходимо пытаться расшевелить рычаг.

В случае прочной спрессовки конструкции и невозможности снять отдельные компоненты, допускается нанесение точечных ударов стамеской или другим инструментом, приставленным к головке шатуна. Необходимо учитывать, что использование данного метода демонтажа может значительно повредить велосипед. Чаще всего страдают рамы и кареточные узлы. А один неудачный удар по звезде может полностью деформировать деталь и исключить ее дальнейшее использование.

Существуют и более простые способы:

нанесение на велосипед специального состава, например, WD-40. Необходимо распылить жидкость в месте соединения вала и шатуна, дать проникнуть составу внутрь узла. Затем расшатывая и постукивая по рычагам, попытаться снять их;
открутить соединительные болты, обильно смазать составом WD-40 место соединения. Не закручивая гайки проехать несколько километров. В трети всех случаев снятие кривошипа произойдет без приложения дополнительных усилий;
если железный конь эксплуатируется в течение длительного периода, существует большая вероятность того, что детали прикипели друг другу чрезвычайно прочно. В этом случае для демонтажа могут пригодиться законы физики. Следует максимально нагреть место соединения вала с рычагом, а затем резко охладить, приложив предварительно подготовленный лед. Деталь в этом случае можно демонтировать без особых проблем.

Однако нужно принимать во внимание, что данные способы не всегда сработают при прикипевших друг к другу деталях. При спаявшихся друг с другом деталях опытные велолюбители рекомендуют разбирать велосипед с использованием при разборке болгарки или обычной дрели и с их помощью делать надпил на велосипедной втулке

Молоток, кувалда или другой инструмент помогут окончательно снять шатуны. Данный способ следует использовать только в том случае, если все прочие способы были безуспешными

При проведении манипуляций с велобайком необходимо соблюдать особую осторожность, так как одно неловкое движение в попытке демонтировать поврежденную деталь может окончательно испортить транспортное средство

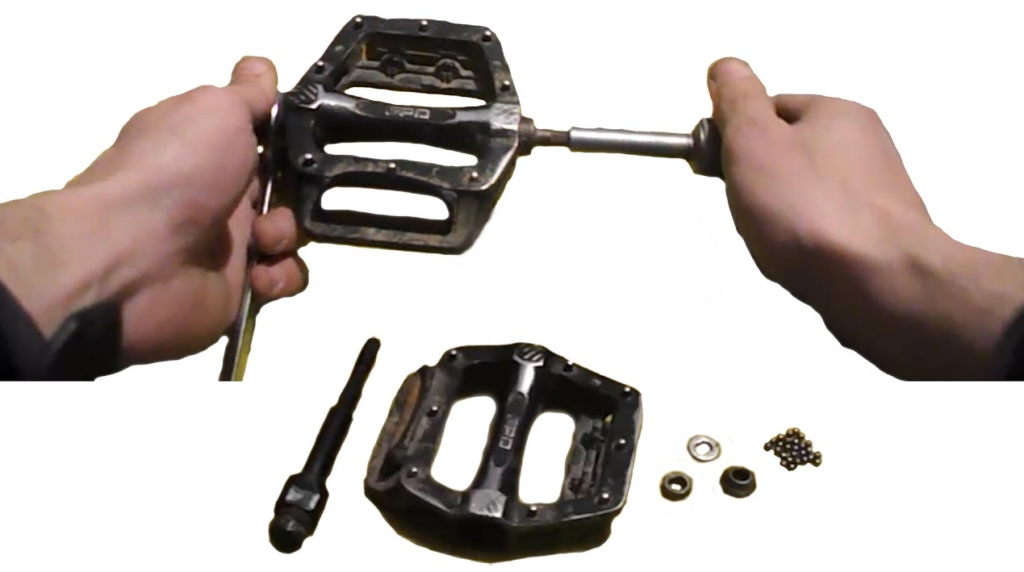

Как устроена велосипедная педаль

Для начала стоит разобраться с того, как устроено изделие.

Велосипедная педаль имеет основной элемент, для крепления всех остальных деталей — это шатун. В него монтируется ось, на которой при помощи подшипников вращается корпус.

Ось подразумевает под собой большой штырь, конец которого оснащён резьбой. Эта резьба позволяет оси вкручиваться в шатун. Корпус (или платформа) — это часть велосипедной педали, на которую опирается нога во время езды.

По сути, конструкция достаточно простая и разгадать систему её работы не так сложно. Следовательно, демонтаж элемента не доставит особых хлопот.
