✅ как укоротить цепь на велосипеде: инструменты и пошаговая инструкция

Ситуации снятия цепи

Обслуживание велосипеда очень важно, и причин для того, чтобы снять цепь, может быть несколько:

Глубокая чистка – рекомендуется время от времени снимать все элементы и очищать от смазки и накопившегося абразива.
Повреждение и замена звеньев.
Замена изношенной цепи.
Изменение длины при новой комбинации звёзд, например, на горном велосипеде.

Износ в «домашних условиях» в первую очередь определяется по растяжению. Растянутая цепь – причина для беспокойства, так как смещение звеньев серьёзно повреждает звёздочки и может быть опасно для переключателей.

На глаз отметить износ достаточно тяжело, и для его определения существует показатель – длина 24 звеньев:

если она равна 305 мм (304.8 значение для нового комплекта), всё в порядке;
306.5-307.5 мм – пора менять;
307.5 мм – если с таким износом велосипед ещё эксплуатрировался, то скорее всего повреждён весь комплект звёздочек;
308 мм – значение повреждённой трансмиссии.

Пример растянутых звеньев

Объективно рекомендуется обслуживать трансмиссию каждые 500 километров, но это значение не фиксировано, так как и 50 километров по пересечённой местности с обилием песка и грязи по износу может соответствовать иной тысяче по чистым городским дорогам.

Некоторые предпочитают обрезать цепь, но растяжение обычно равномерно распределено, и звенья всё равно могут повреждать звёзды, которые уже невозможно починить.

Как правильно одеть цепь на велосипед

В зависимости от стиля катания, вопрос снятия цепи встаёт либо практически сразу после начала катания, например, в триале или даунхилле, либо, по истечении многих километров прогулок, когда требуется обслуживание и замена цепи.

Ситуации снятия цепи

Обслуживание велосипеда очень важно, и причин для того, чтобы снять цепь, может быть несколько:

Глубокая чистка – рекомендуется время от времени снимать все элементы и очищать от смазки и накопившегося абразива.
Повреждение и замена звеньев.
Замена изношенной цепи.
Изменение длины при новой комбинации звёзд, например, на горном велосипеде.

На глаз отметить износ достаточно тяжело, и для его определения существует показатель – длина 24 звеньев:

если она равна 305 мм (304.8 значение для нового комплекта), всё в порядке;
306.5-307.5 мм – пора менять;
307.5 мм – если с таким износом велосипед ещё эксплуатрировался, то скорее всего повреждён весь комплект звёздочек;
308 мм – значение повреждённой трансмиссии.

Важные моменты

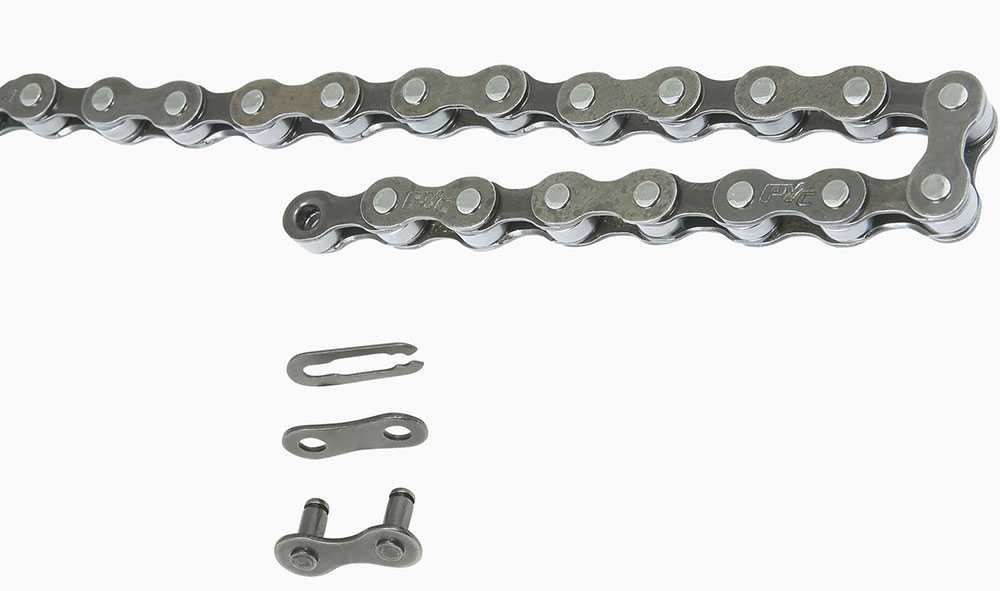

Кроме обычных устройств, существуют модели с замком – специальным звеном, которое немного отличается по форме от остальных, и позволяет с помощью обратного натяжения разомкнуть звено без применения выжимки или иных инструментов, главное, правильно поставить замковое звено. Не рекомендуется размыкать звенья рядом с замковым, так как это снизит надёжность всего механизма.

Очень важно перед началом снятия запомнить, как цепь заведена на систему, кассету и переключатели – без наличия небольшого опыта монтажа и демонтажа может оказаться сложно надеть её обратно

Стандартный процесс снятия

Все гайды описывают одинаковый порядок работы для снятия. Для этого потребуется, в первую очередь, небольшой набор инструментов – без них будет достаточно тяжело.

Инструменты

ключ для снятия заднего колеса;

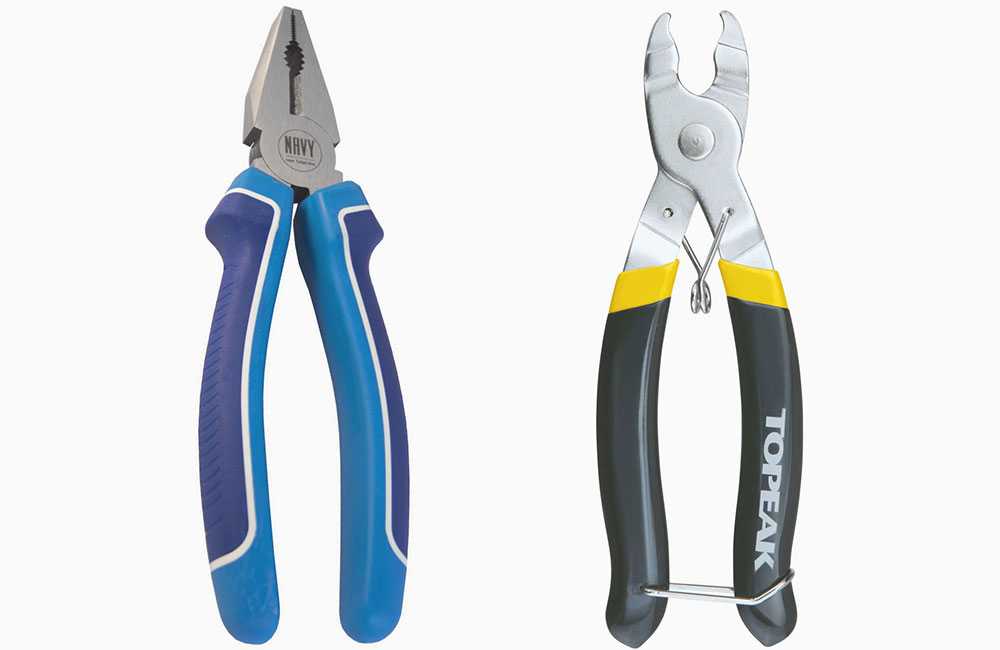

пассатижи для удержания сегментов и пина;
выжимка – устройство для выпрессовки пинов, без замка – важнейший инструмент в процессе.

Процесс

Рассмотрим пошагово, как снять цепь с велосипеда:

Очищаем звенья от грязи – она будет мешать на каждом последующем шаге.
Снять заднее колесо – шаг не обязательный, но работать без него намного проще.
Выдавить пин (металлический цилиндр, замыкающий каждое звено) с помощью выжимки.
Разъединить одно звено.
Вывести крайние звенья из переключателей.

Обратная последовательность аналогична – завести цепь на место и собрать конструкцию обратно, заклепав пин с помощью выжимки, и вращая её в обратную сторону.

Без инструментов

В отсутствие выжимки можно установить всё обратно и без неё. Помогут пассатижи и любой крепкий цилиндр, например, небольшой шестигранник. Аккуратно зажимая цилиндр, пин можно расклепать аналогично работе выжимки, просто это требует намного больше внимания и приложения сил.

Модели с замком можно расцепить, используя плотную верёвку или тросик. Это позволяет производить оперативный ремонт буквально в полевых условиях, например, когда цепь внезапно порвалась в небольшом походе.

Заключение

Снять цепь с велосипеда очень легко, если иметь несложный инструмент или базовые знания об этом процессе

Самое важное – действовать аккуратно, так как силовые действия с выпрессовыванием могут быть опасными

Как избежать растяжения цепи?

Прежде чем решать, что делать, если порвалась цепь на бензопиле, лучше ознакомиться с основными причинами поломок:

Основная причина заключается в низком качестве товара.
Бывает так, что запчасть перегревается и растягивается из-за самой бензопилы. Чаще всего так происходит из-за неотрегулированной подачи масла на звездочку. Возможно нарушение регулировки или забитое отверстие, в которое подается масло.

Важно! Бензопиле обязательно требуется регулировка и периодическое техническое обслуживание. Ведущая звездочка также может стать причиной растягивания цепи

В таком случае проскакивают направляющие выступы, происходит трение и нагревание деталей

Ведущая звездочка также может стать причиной растягивания цепи. В таком случае проскакивают направляющие выступы, происходит трение и нагревание деталей.

Как натянуть цепь на велосипеде без скоростей

Алгоритм подтягивания на односкоростном байке выглядит следующим образом:

Переверните велик так, чтобы он уперся в сиденье и руль. Как вариант, также можно использовать стойку для ремонта велосипеда;
На большинстве байковзаднее колесо закреплено болтами, а для его снятия потребуется шестигранный ключ на 15 мм. Шоссейные (или дорожные) велосипеды обычно имеют шпажку, которую можно ослабить самостоятельно;
Ослабьте оба болта (или крепежные эксцентрики) на заднем колесе;
Если велоцепь грязная, советуем использовать перчатки при работе с ней. Для этого идеально использовать синие нитриловые перчатки. Они защитят от попадания грязи и смазки на руки;

Следующий шаг – настройка провисания на необходимую высоту. Для этого нужно смещать колесо дальше или ближе от ведущей звезды

Обратите внимание, что не нужно допускать перетягивания. После регулирования необходимого натяжения проверьте перпендикулярное положение оси задней втулки относительно продольной оси велобайка;
В финале процедуры нужно снова закрепить заднее колесо в исходное положение.

Инструкция по самостоятельной замене цепи с выжимкой

Снятие цепи выжимкой .

Обычно для снятия с байка цепи используют вспомогательный инструмент – выжимку. С его помощью легко снять даже неразъемную цепь. Последовательность работ при этом такова:

Определиться с участком цепи для разбора. В случае повторного разбора цепи, то предпочтительно взять не ремонтируемый участок цепи.
Вставить в выжимку цепь таким образом, чтобы пин был напротив зажимной оси.
Зафиксировать цепь рифленым винтом.
Крутить ручку , выдавливая пин наружу.
Убрать ненужные звенья с помощью выжимки, выпрессовывая пин целиком.
Соединить звенья цепи. При этом штифт, находящийся в щечке, должен смотреть наружу по направлению к вам. Сначала нужно провести цепь сквозь задний и передний переключатели. Затем наложить звенья цепи один на другой так, чтобы пин совпал со втулкой.
Разжать «щечки» плоскогубцами. После того, как концы цепи наймут свое место, выходящий наружу штифт не даст звеньям разъединиться.
Вставить выжимку в звено, чтобы оси пина и штока идеально совпали, и вращать воронок, запрессовывая пин в отверстие.
Проверить симметрию положения штифта и «щечек» звеньев. Откорректировать их положение, если это нужно.
Проверить звенья на подвижность друг относительно друга. При необходимости увеличить подвижность плоскогубцами.

Способы измерения износа цепи

Измерение при помощи линейки

Необходимо измерить длину 10 звеньев. На обычной новой цепочке общая длина будет составлять 25,4 см. Если расстояние от центра соединительного штифта с одной стороны до соединительного штифта другой составляет около 25,5 см – все в порядке. Но если это расстояние больше, то ее обязательно следует менять.

Измеритель износа , он же калибр

При использовании этого инструмента вам нужно установить шкалу на 0 и вставить его в отверстия между роликами. Если измеритель износа даст показатель больше 0,75, то велоцепь изношена, и ее нужно заменить.

Обратите внимание, что если при измерении калибр будет проваливаться между звеньями в диапазоне от 0,75 до 1, то менять нужно будет не только цепочку, но и кассету. При этом если он будет болтаться, то вдобавок необходимо будет произвести замену передней звезды

В качестве заменителя калибра можно использовать обычную рулетку или штангенциркуль, но эти предметы будут не такими удобными, как измеритель износа.

Необходимый инструмент

Для того чтобы отрегулировать натяжение, используется довольно простой инструмент – выжимка (съёмник). Цена может варьироваться в зависимости от места продажи и от ее конструкции, но в основном стоимость не запредельная.

Представляет собой корпус со специальными бороздками, помогающими удерживать звенья во время извлечения из них пина и специального болта со штырем на конце, который вкручивается в резьбу корпуса по часовой стрелке.

Процесс снятия довольно простой, но требует внимательности, чтобы штырь выжимки попал точно в пин. Вначале прокручивание будет идти туго, но постепенно ход будет становиться легче, а в конце опять необходимо приложить усилие. Выжатый пин останется на обратной (внешней) стороне пластины звена. После чего велоцепь аккуратно расстегиваем на том звене, где появился выжатый пин и затем снимаем.

При обратном процессе, соединении, можно также использовать выжимку, но процесс будет происходить обратный (вдавливание). Но стоит учесть, что изъятый ранее пин крайне непросто использовать повторно. Поэтому при процессе выжимки необходимо постараться не вытолкнуть его полностью, а оставить торчать в пластине звена.

Как натянуть цепь на синглспиде

Процесс начинается с переворачивания велосипеда вверх колесами. Ослабляем затянутые болты в пазах, которые закрепляли положение заднего колеса. В результате чего колесо можно двигать вперед или назад по отношению к большой звезде, тем самым подтянуть или ослабить натяжение велоцепи. Установив перпендикулярное положение, регулируем положение оси втулки заднего колеса по продольной оси. После чего затягиваем болты на велосипеде.

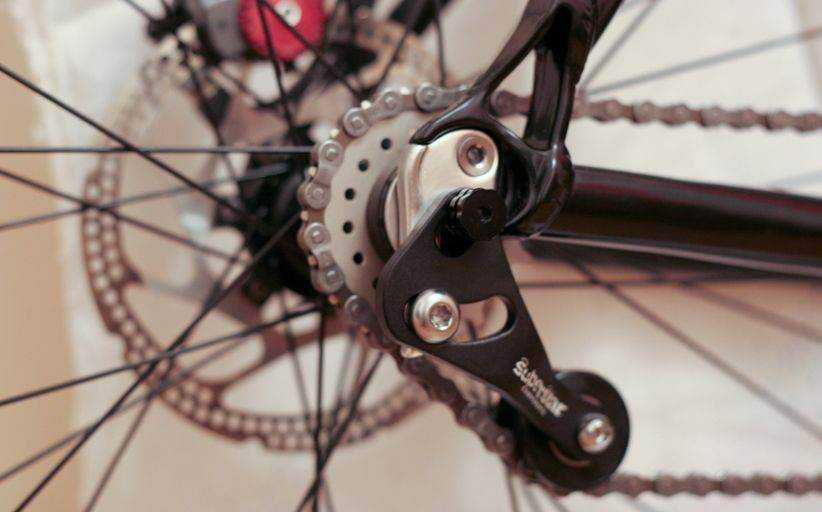

Если вышеописанные манипуляции не привели к нужному натяжению, то для того чтобы отрегулировать цепь (уменьшить количество звеньев) потребуется использование выжимки. Принцип действия инструмента описан выше.

Как натянуть цепь на многоскоростном велосипеде

Обычно на таких велобайках как шоссейный или горный, устанавливают несколько скоростей, то есть присутствует несколько задних и 1-3 передних звезды. Действовать по принципу синглспида здесь не получится, так как задняя втулка не имеет возможности сдвигаться по яду причин. В данном случае нужно изменять количество звеньев велоцепи. Поэтому, чтобы отрегулировать велоцепь, нужно для начала выяснить насколько хорошо она работает. После чего будет ясно требуется удлинить или укоротить количество звеньев.

В магазинах велоцепи продают не соединённые в единую петлю, поэтому чаще всего для того чтобы ее снять, нужно найти место, где расположен замочек и расстегнуть его. Но если цепь не укомплектована замком, то для того чтобы ее разжать потребуется специальный инструмент, описанный в разделе выше.

Чтобы подтянуть велоцепь отсчитывают необходимое количество звеньев, которые являются лишними и разъединяют ее при помощи выжимки. После извлечения пина, снимают лишнее количество звеньев и собирают все в обратном порядке. Соединяют звенья при помощи выжимки или замка.

Ставим цепь обратно

Продеваем цепь между роликами заднего переключателя и не забываем про рамку переднего. На картинке мы покажем, как должна находиться велосипедная цепь.

Вставляем звенья друг в друга (если на этапе разъединения все было сделано правильно, то цепь должна держаться).

Далее берем выжимку и вдавливаем пин обратно (смотри на картинку)

На этом этапе так же действуем очень осторожно, чтобы не промахнуться

После этого осматриваем место соединения. Пин должен равномерно выходить с обеих сторон цепи. Проверяем звено, оно должно двигаться без каких либо усилий (как и все остальные). После этого остается только смазать цепь и наслаждаться от езды на велосипеде.

Как узнать, что цепь нужно менять?

Любой механизм теряет свои свойства со временем. В велосипедных составляющих износу подвергаются пины, которые соединяют между собой звенья. Установлено стандартное расстояние для пинов-12,7 мм. Чем продолжительнее используется велосипед, тем больше становится это расстояние.

Появление износа негативно сказывается на работе переключателя, а также дополнительно нагружает другие элементы трансмиссии.

Установка новой цепи влечет за собой изнашивание звездочек. Происходит это таким образом: новый механизм крепко держится на звезде, а ролик закреплен на пине. В процессе эксплуатации пин перемещается в ролике и увеличивает расстояние между зубьями звезды.

Специалисты рекомендуют проводить монтаж каждые 1500-2000 км пробега. Это значение зависит от вида велосипеда, условий, в которых он используется и качества смазки.

Для того чтобы поддерживать велосипед в идеальном состоянии, необходимо придерживаться правил его эксплуатации. Гораздо лучше обнаружить проблему сразу, дабы вовремя устранить поломку и не допустить дальнейшего износа.

Покупка новой цепи не несет за собой существенных трат, по сравнению с другими элементами. Именно поэтому важно вовремя заменять цепной механизм, чтобы в дальнейшем не мучиться с остальными компонентами.

Производители цепей

На данный момент наиболее известными производителями велосипедных цепей являются такие компании как Shimano, SRAM, KMC, Campagnolo. Иногда, встречаются и другие производители, например, SunRace, Rohloff, Wippermann, Clark’s и множество малоизвестных. Но наиболее распространенной в России стала продукция первых трех компаний.

Цепи производства Shimano, SRAM и KMC полностью взаимозаменяемы, в том случае, если они рассчитаны на работу с кассетами с одинаковым числом звезд. Правда, Shimano заявляют о том, что с их звездами цепи других производителей не совместимы, но производители велосипедов спокойно смешивают эти компоненты без сколько-нибудь заметного ущерба.

Шаги

Часть 1

Своевременно меняйте цепь. Отсчитайте 12 звеньев, чтобы измерить их длину от первого и до последнего валика. Расстояние между валиками должно составлять 30,5 сантиметров. Если это расстояние превышает 30,8 сантиметров, то цепь необходимо заменить. Необходимость замены обусловлена износом валиков, в результате чего цепь становится длиннее.

Если длина 12 звеньев находится в пределах нормы, а у вас старый велосипед, то попробуйте ослабить заднее колесо и немного отодвинуть его назад. Обычно это помогает решить проблему провеса цепи.

Купите универсальную выжимку цепи. Такой инструмент выталкивает валики из цепи, чтобы вам было проще удалять звенья. Также можно купить выжимку для конкретной модели велосипеда или цепи.

Установите велосипед на стойку. Если у вас нет стойки, то потребуется жесткий упор (велосипед желательно перевернуть колесами вверх). Так вам будет проще снять цепь.

Грязную цепь следует очистить. Используйте высококачественное и безопасное для окружающей среды средство, чтобы растворить грязь и смазку. После этого вам будет проще работать с цепью и найти замыкающее звено.

Найдите замыкающее звено. Некоторые цепи имеют замыкающее звено. Звено достаточно легко обнаружить, так как оно обычно немного темнее или светлее остальных звеньев цепи. Также на нем могут присутствовать выступающие валики, которые скреплены внешней пластиной. В этой пластине обычно имеется крупное овальное отверстие вокруг одного или двух валиков.

Прокрутите педали, чтобы замыкающее звено оказалось между передней и задней шестерней для удобства доступа. Звено достаточно легко обнаружить, так как оно обычно немного темнее или светлее остальных звеньев цепи. Также на нем могут присутствовать выступающие валики, которые скреплены внешней пластиной. В этой пластине обычно имеется крупное овальное отверстие вокруг одного или двух валиков.

Если на цепи нет замыкающего звена, то разделите цепь с помощью выжимки. Эти действия описаны в следующем разделе.

Раскройте замыкающее звено, снимите и отложите в надежное место. Существует несколько вариантов конструкции такого звена. Одни вращаются на шарнире и позволяют извлечь валик, а другие можно открыть при сгибании. Некоторые замыкающие звенья являются одноразовыми и снимаются острогубцами или специальным инструментом.

Зафиксируйте следующее звено цепи. Начинайте с того конца цепи, который не прикреплен к замыкающему звену. Зафиксируйте это звено зажимом или зажимным механизмом выжимки цепи.

Если на цепи нет замыкающего звена, то начинайте с любого звена цепи.

Выдавите валик из втулки. Установите штифт точно над валиком звена. Медленно вращайте ручку выжимки по часовой стрелке и остановитесь, когда валик покажется снаружи, но все еще будет зафиксирован внутри звена. Не нужно полностью выжимать валик, иначе вам будет крайне сложно собрать цепь. Если вы все же случайно полностью выжали валик из втулки внутри звена цепи:

Вставьте валик в центральную часть звена.
С помощью выжимки цепи снимите верхнюю часть соединительного звена.
С помощью выжимки цепи снова вставьте валик в звено и вдавите, чтобы головка валика была на одном уровне с центральной частью звена.
Установите верхнюю часть звена на место, затем снова вдавите валик с помощью выжимки.
При необходимости отрегулируйте соседнее звено.

Повторите действие для второго валика и выполните разборку звена. Переходите к следующему валику этого же звена. Выжмите его настолько, чтобы можно было снять внешнюю пластину, а за ней следует центральная часть, которая крепится к следующему звену.

Снимите другие звенья, чтобы укоротить цепь. Снимите минимально необходимое количество звеньев (обычно меньше пяти). Чем короче цепь, тем выше напряжение на звенья.

Часть 3

Как собрать цепь

Установите замыкающее звено на оба конца цепи. Для этого могут потребоваться плоскогубцы или отвертка. Совместите два звена, чтобы удалось защелкнуть валики в замыкающем звене между ними.

Если в цепи используется одноразовое замыкающее звено или специальный валик, вам следует заранее приобрести запасную сменную деталь. Чаще всего специальные валики состоят из двух элементов, которые вставляются с противоположных сторон, но лучше ознакомиться с указаниями для конкретной модели.

Вид 2: Замок цепи с 2-мя симметричными частями

Самый распространенный и удобный вид замков. Устанавливаются практически на всех современных многоскоростных велосипедных цепях. С этими замками часто случаются сложности при снятии. Когда я снимал такой замок руками в первый раз, то разбил руки в кровь, но замок так и остался на месте. Чаще всего встречается на цепях KMC, Sram, FSA. Что удивительно, Shimano такие замки не использует. Используются практически под любое количество скоростей от 1 до 11.

Как установить замок цепи с 2-мя симметричными частями

Поставить замок очень просто. Его не нужно защелкивать, так как мы это сделаем как только надавим первый раз на педаль. Но можете попробовать потянуть цепь в разные стороны, чтобы услышать щелчок замка. Главное, убедиться, что все части замка вошли друг в друга.

Как снять замок цепи с 2-мя симметричными частями

Чтобы снять симметричный замок, вам потребуются обычные плоскогубцы. Загибаем цепь так, чтобы она напоминала букву «П», где вершина буквы и есть наш замок. В этом положении нам нужно надавить на замок плоскогубцами наискосок (по диагонали), чтобы сдвинуть две части замка (прижимать плоскогубцами со сторон, где из щечки выходит пин). Метод работает идеально! И руки целы, и времени занимает 15 секунд.

Подробнее смотрите на видео:

Есть еще способ снятия с помощью рук , веревки или тросика — это когда пины обматывают веревкой и потом стягивают, но обычно «тугие» замки такими способами не открываются.

Как поменять цепь без замка на велосипеде с переключаемыми передачами

В случае отсутствия замка, технология замены цепка сводится к трем операциям:

Выпрессовка штифта из любого звена.
Укорочение новой цепочки.
Постановка и запрессовка оси на новой велоцепи.

Как снять велосипедную цепку без замочка

Сперва расположите цепочку ближе к себе для того, чтобы было удобно ее снимать после размыкания и заводить на звезды новый аналог. Для этого достаточно отклацать задний переключатель в крайнее положение (самая маленькая звездочка), а передний – совместить с третьей зубчатой шестерней (самая большая звезда).

Выжать пин из звена гораздо проще, чем задвинуть его обратно. Выберите один из составляющих элементов цепки и выдавите ось любым из способов:

Постукивая молотком через спицу или тонкий гвоздик.
Выжимая твердым наконечником, зафиксированном на болте выжимки для цепи.

Важно! При выстукивании или выпрессовке задняя пластина звена должна в что-либо упираться. Например, в выжимающем устройстве для этого предусмотрено специальное ребро. Орудуя спицей и молотком, велоцепь можно положить на металлическую подложку (к примеру, рельсу, гирю) или твердый камень, но так, чтобы пину было куда выходить

Орудуя спицей и молотком, велоцепь можно положить на металлическую подложку (к примеру, рельсу, гирю) или твердый камень, но так, чтобы пину было куда выходить.

Выжимать удобнее на нижнем уровне. После рассоединения выводить цепку проще на холостом ходу, когда педали крутятся в обратную сторону.

К сведению. Не выпрессовывайте пин полностью. Его очень тяжело вставить во внешнюю пластину. Если не чувствуете позицию, действуйте ступенчато: сделайте оборот ручкой болта выжимки, снимите ее, оцените, можно ли уже размыкать звено. Ежели да, то выжимание считается оконченным, а в случае «нет» – снова ставьте выжимное устройство и повторите цикл действий.

Как укоротить цепочку

Обычно свежая цепь немного длиннее даже подуставшего изделия. Если поставить ее, не укорачивая, положение заднего переключателя не будет соответствовать требуемому. От этого страдает качество переключения скоростей.

Самый простой способ вычислить нужный размер – сравнить длины старой и новой цепки. Не обязательно пользоваться рулеткой, достаточно положить их рядом. Совместив с одной стороны оба конца, на другой увидим расхождение в габаритах. Лишние звенья выпресовываются по уже изложенной методике с учетом рекомендации по неполному удалению оси из отверстия.

Внимание! При удалении лишних звеньев соблюдайте логику их соединения: внешние пластины насаживаются на внутренние. Наружные пластинки на аналогичные внешние не сядут. Учитывайте конструкцию подвески: на двухподвесах длины цепочки должно хватать в положении полного сжатия амортизатора

Учитывайте конструкцию подвески: на двухподвесах длины цепочки должно хватать в положении полного сжатия амортизатора.

Как поставить новую велоцепь

Будем полагать, что все требования технологии, как подобрать цепь на скоростной велосипед , успешно выполнены. Т.е. перед вами деталь, подходящая по ширине задним и передним звездам и остается только ее надеть:

Расположите изделие так, чтобы выдавленный штифт был ближе к вам.
Проведите цепь по большой звезде системы в направлении холостого хода (обратному ездовому педалированию), продев ее через передний переключатель.

Заведите цепочку на кассету и обойдите ролики переключателей по схеме, указанной на рисунке.
Запрессуйте пин с помощью выжимки.

К сведению. Вжимать ось звена можно только выжимкой. При запрессовке попросите помощника или зафиксируйте задний переключатель куском проволоки так, чтобы цепь на нижнем ярусе провисала. Так можно практически исключить риск повреждения противоположной пластины.

Как укоротить цепь на велосипеде без выжимки?

Отсутствие специализированного инструмента, предназначенного для разъединения звеньев цепи, не является критическим моментом. Как уже упоминалось выше, альтернативой выжимке может послужить металлический штырь, гвоздь, прочее. Также здесь потребуется молоток, с помощью которого оси будут выбиваться из звеньев.

При таком подходе к делу главное — соблюдать осторожность. Ведь неаккуратные, слишком сильные удары могут привести к деформации пластин звеньев

Чтобы этого не происходило, под элементы цепи нужно заблаговременно подложить обычные гайки.

Тем, кто впервые прибегает к укорачиванию велосипедной цепи без применения специальной выжимки, рекомендуется предварительно потренироваться. В этих целях стоит использовать старую цепь либо отдельные, ненужные звенья. Такая работа требует определенной сноровки. Поэтому перед воздействием на исправную цепь с помощью молотка и пробойника нужно выполнить вышеуказанные действия несколько раз и оценить результат собственных трудов.

Правила выбора переднего переключателя скорости велосипеда. Его конструкция и принципы работы.

Процесс регулировки и настройки ППС велосипеда следует начать с детальным ознакомлением конструктивных особенностей.

Проанализируем функции всех отдельных элементов ППС.

Хомут. Данная деталь служит креплением переключателя на велосипедный корпус.
Изделие параллелограмма. Подпружиненное изделие на шарнирах. По сути это основа движущегося элемента ППС, с функцией крепления рамки.
Направляющая рамка состоит из внешних и внутренних сторон. В ее внутренностях располагается цепь.
Болты L и H. Служат для регулировки движения рамки по отношению к корпусу велосипеда. Ограничивают степень перемещения.
Болт, закрепляющий трос. Предназначен для четкой фиксации данного элемента.

Переходим к принципу работы ППС. Он заключается в простом перекидывании цепки на выбранную звездочку. При этом в процессе при перебросе передачи с диаметрально большой звездочки на малую ослабевает натяжение тросика. Пружина заставляет параллелограмм вместе с рамкой перемещаться в сторону корпуса. Внешняя часть рамки оказывает давление на цепку, провоцируя соскок на определенную звездочку. Если требуется произвести переброс на большую звезду, процедура происходит в обратном порядке. ТО есть тросик натягивается и сдвигает параллелограмм в обратную сторону от корпуса. Рамка, своей внутренней частью и специальными зацепами производит заброс на больший тип звезды.

Болты L и H не дают параллелограмму покинуть крайних положений.

На основании каких параметров можно подобрать лучшие модификации ППС? Чтобы грамотно ответить на этот вопрос эксперты рекомендуют рассмотреть три критерия:

метод крепления;
вид подвода троса;
технические характеристики системы звездочек.

Что касется способа крепления то существует три вида.

Крепление производится на базе «Braze-on».
Фиксация с помощью хомута на раму.
Непосредственно на каретку велосипеда.

Самым распространенным и надежным является второй способ. Размеры хомута колеблются от толщины рамы.

Тросик подводится к переключателю двумя способами:

через верхнюю трубу рамы;
посредством нижней трубы рамы.

Каждый из описанных способов имеет свои достоинства и недостатки.

Теперь подробно остановимся на характеристиках системы звездочек

Рассмотрим все параметры, на которые стоит обратить внимание при подборе ППС, чтобы не приобрести ненужную вещь

Определяем тип системы (две или три скорости). Оцениваем самый большой диаметр звездочки. Рамка зависит от данного критерия по ширине изгиба. Высчитываем емкость. Для этого нужно определить разницу между зубцами наибольшей звезды и наименьшей простым вычитанием. Также определяем разность между большой и средней звездами

Неправильное значение приведет к некачественной работе переключателя

Обращаем внимание на длину оси. Если ось каретки не совпадает с настройками переключателя, работа последнего станет частичной

Вычисляем угол, образующийся между подседельной трубой и нижними перьями рамы.

Используя все перечисленные показатели можно приобретать подходящий вид переключателя.

Фото 1. Настройка переднего переключателя.

Как снять цепь с замком

Каждое звено цепи состоит из полузвеньев — внешнего и внутреннего. Они соединены между собой осью (пином). На пин надет ролик, который в свою очередь соприкасается с зубьями звездочек.

Как на велосипеде снять цепь, если на ней стоит заводской замок? Это легко сделать двумя способами.

Специальными клещами можно не только разжать, но и обратно сжать замок. Вы можете приобрести их в веломастерской или спортмагазине. Как ими пользоваться понятно интуитивно — сомкните оси и снимите крышку замка.
Если вы не хотите покупать инструмент, воспользуйтесь плоскогубцами или круглогубцами.

Замок слишком плотно закрыт и не поддается? Возьмите тонкую проволоку или трос от тормозов, проденьте между звеньями. Резко дерните края проволоки в разные стороны, звенья разомкнутся и замок откроется.

Как понять, что цепь растянулась

На односкоростных моделях

Чтобы понять, когда цепь следует натянуть, необходимо проверить степень ее растяжения. На велосипедах с одной скоростью или с планетарной втулкой эта процедура довольно проста.

Натяните цепочку пальцами до упора вниз. Расстояние, которое она прошла, не должно быть больше 10-15 мм

При этом обратите внимание, что натяжение не должно быть сильным. Если вы оттягиваете вниз ход велоцепи, и он составляет меньше 5 мм, то ее нужно ослабить

Избыточное натяжение приведет к тому, что при педалировании придется прикладывать больше усилий, а трансмиссия будет быстрее изнашиваться. Чрезмерно ослабленное натяжения поспособствует тому, что цепочка может слететь с задних или передних звезд.

На многоскоростных моделях

Способ № 1. Выставьте положение цепи таким образом, чтобы она находилась на самой большой передней и на самой большой задней звезде. Затем возьмите ее снизу передней звезды и натягивайте в сторону переднего колеса до момента, пока задний переключать не достигнет упора. Длина будет считаться нормальной, если у останется примерно два звена.

Способ № 2. Выставьте положение цепи так, чтобы она находилась на самой большой передней и на самой маленькой задней звезде. В этом положении направляющий ролик и ролик натяжителя задней перекидки должны быть соосны и перпендикулярны относительно земли. Чтобы определить необходимую нам длину, нужно надавить на маятник, пока передняя кассета не удалится на максимальное расстояние от трещотки. Это самое расстояние и будет оптимальным, и по нему нужно ориентироваться на необходимую длину цепки.

В заключение

Вот мы и выяснили, как укоротить велосипедную цепь. Как видно, справиться с такой задачей можно не только при помощи специальной выжимки. Для выполнения работы иногда достаточно воспользоваться подручными средствами, которые найдутся в каждом доме.

Чтобы эффективно передавать крутящий момент с педалей на заднюю ось велосипеда, цепь должна быть натянута без провисаний и перекосов. Если из-за износа или изменения конструкции байка она стала болтаться, прокручиваться и спадать со звездочек, даже если вы постоянно за ней ухаживали, и очищая, добиться хорошего натяжения можно, удалив несколько лишних звеньев. Для этого не обязательно обращаться в сервис, так как укоротить цепь на велосипеде можно своими руками в домашних условиях.

Как только у вас есть их рядом, просто отрежьте новую цепочку, чтобы она соответствовала длине старой цепи. Выровнять наружные пластины к наружным пластинам. Перед прокладкой цепи осмотрите боковые пластины цепи. Некоторые цепи являются направленными, и любые логотипы или печатные буквы должны быть обращены к механику со стороны привода. Процесс маршрутизации цепи одинаковый как для главной линии, так и для соединения заклепочных цепей, просто убедитесь, что они связаны с наружными пластинами при использовании соединительной цепи заклепки.

Для того, чтобы разомкнуть звенья, нужно подготовить специальный инструмент – выжимку. Она объединяет в себе упор, не дающий пластинам звеньев прогибаться в процессе выталкивания соединительного штыря (пина), и винт, который его выдавливает.

В магазинах спортинвентаря можно найти профессиональный инструмент, предназначенный для веломастерских и изготовленный из прочных сортов стали. Его можно использовать очень долго, перебирая трансмиссию хоть ежедневно, и он не сломается. Однако для того, чтобы укоротить велосипеда в домашних условиях, достаточно более простого варианта выжимки – встроенного в дешевые мультитулы. Надежность этого инструмента ниже, чем у профессиональных моделей, но для персонального применения такая выжимка вполне подойдет.

Цепочки основных звеньев имеют внутренние пластины на обоих концах, поэтому вы можете вести с любым концом для цепей, которые используют мастер-ссылку. Подайте цепь через задний переключатель передач, как показано. Помните о любых вкладках на клетке переключения передач и направляйте цепь на правильной стороне вкладки. Возьмите цепь внутри рамы через передний переключатель и соедините оба конца цепи.

При подключении цепи с использованием мастер-ссылки проверьте свою главную ссылку для любых стрелок, указывающих направление движения. Закрепите плоскогубцы и потяните наружу, чтобы закрепить связь. Альтернативный способ подключения главной линии состоит в том, чтобы расположить главный рычаг на верхнем ходу цепи, применить задний тормоз и приложить усилие к педалям. Осмотрите, чтобы мастер-ссылка была полностью задействована.

Важно! Кроме инструмента, следует подготовить ветошь и керосин или жидкость WD-40, чтобы очистить систему переключения передач перед работой
