Различные тормозные системы велосипедов и их настройка

Как настроить и отрегулировать дисковые тормоза на велосипеде

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа.

В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности.

Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

механические. При этом энергия торможения передаётся механически, с помощью тросика;
гидравлические тормоза, у которых существует специально проложенная гидролиния, и энергия торможения передаётся давлением столба жидкости.

Достоинства и недостатки механических тормозов

Механические тормоза более дёшевы, тросики и оболочки (рубашки), в которых они находятся, достаточно надёжны, более доступны, чем гидравлические линии

Также немаловажно, что ремонт механического тормоза в случае погнутого диска провести легко своими силами

К недостаткам механики можно отнести то, что при каждом случае, когда вы снимаете колесо с велосипеда, нужно вновь регулировать тормозной механизм, следить за отзывчивостью, проводить регулярную смазку тросиков с рубашками смазкой средней тягучести.

Основным достоинством, безусловно, является более лёгкое и комфортное торможение вследствие «мягкости» давления столба жидкости, «чувство» ручки и контроль над усилием. Гидравлика выносливее при длительном тормозном пути, так как меньше склонна к перегреву. Также регулировкаэтих тормозов может производиться гораздо реже механических.

Существенным недостатком тормозных систем на жидкостной тяге является повреждение (прорыв) гидролинии, когда без сервиса не обойтись.

Регулировка дисковых тормозов механического типа

Регулировать механические тормоза нужно тогда, когда диск «шоркает», трётся о колодку, либо когда торможение стало слабым.

1. Начинаем с тормозной рукоятки: выжимаем её до отказа.

Если она достаёт до пальцев, то начинаем ограничивать её свободный ход: ослабляем контргайку машинки и выворачиваем регулятор, затем затягиваем контргайку и проверяем ход рукоятки.

Если требуется слишком сильно выкрутить винт, то вначале ослабляем затяжку тросика. Для этого выворачиваем винт маятника калипера, и, после того, как вы вытянете трос, вновь его заворачиваете.

3. После этого ослабляем винты, чтобы тормоз свободно двигался.

4. После того, как калипер стал подвижным, нужно вновь, как в самом начале, «выжать» тормозную ручку и зафиксировать её в таком состоянии, примотав к грипсе полоской ткани или резинкой.

После этого машинка получает правильное центрирование относительно диска.5. Только теперь затягиваем винты крепления тормозной машинки к адаптеру, или вилке.

Действуем строго поочерёдно, вворачивая винты поровну, на 25% оборота. После этого отпускаем ручку.

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

В заключение скажем, что какие бы вы не выбрали тормоза, следует всегда быть в них уверенными. И только тогда, когда все ваши приказы велосипед будет выполнять безупречно, вы получите настоящее удовольствие.

Как заменить тормозные колодки на велосипеде?

О перспективах V-brake можно судить по комплектации бюджетного сегмента байков из рейтинга велосипедов по маркам. Если коротко, то это вымирающий вид тормозных систем. Возвращаясь к предмету обсуждения, техника смены фрикционных накладок на системах V-Brake и Disc различна. Различен и подход к послемонтажной регулировке, которая, к слову, обязательна во всех случаях.

Обслуживание V-Brake

Рычажная система может быть в одном из двух состояний: рабочем или обслуживаемом. Нас интересует второе, когда рычаги расцеплены, то есть один из них не связан с тросом. Именно в этом положении удобно менять колодки. Собственно, сам процесс смены прост, если держать в фокусе несколько важных моментов:

Отворачивая болт крепления старой колодки к рычагу, запомните последовательность расположения шайб. Она должна быть подобна той, что изображена на фото. Основной упор в схеме сделан на то, чтобы колодку можно было вертеть во всех направлениях. Именно это позволяют делать сферические шайбы в паре с вогнутыми шайбами 3 и 6 мм.
Выставляя новую фрикционную накладку, стремитесь к тому, чтобы она повторяла окружность обода и не задевала покрышку. При виде сверху передняя часть изделия должна быть ближе к ободу, нежели задняя. Это придаст тормозам плавный характер замедления, а значит повысит комфорт катальца.

Маленький лайфхак. При касании передней части колодки задняя часть должна отстоять от обода в пределах 1 мм. Для удобства подстройки этого зазора удобно использовать автомобильные щупы для регулировки клапанов или обычную бумагу А4, свернув ее в пару слоев.

После установки новых фрикционных пластин требуется ослабить тормозной трос, поскольку старые колодки наверняка были тоньше, а значит располагались ближе к ободу.

Уход за дисковыми тормозами

Замена колодок на дисковых тормозах начинается со снятия колеса. По-другому вынуть фрикционные пластины не удастся. Далее, в зависимости от системы, расшплинтовка или демонтаж болта. После этого колодки можно смело вынимать из калипера.

Перед монтажом новых деталей следует обнулить настройки машинки. А именно задвинуть поршни с помощью шестигранника или отвертки в дисковой гидравлике или вывернуть болт и отпустить трос на калиперах с механическим приводом.

Колодки монтируются в сборе с распорной пластиной и никак иначе. Этот элемент важен, поскольку возвращает накладки после торможения в исходное положение, не позволяя им прилипать к диску и шоркать по нему на холостом ходу.

В завершение шплинт или болт возвращаются на место, а обнуленный калипер необходимо настроить на работу с уже новыми колодками. Для этого:

На гидравлике следует отцентровать машинку относительно диска

Обратите внимание, что колодки должны отстоять от торцов калипера на одинаковом расстоянии. Если это условие не соблюдается, то небольшими изгибами диска можно подровнять выступание поршней

На механике следует как можно ближе подвести неподвижную колодку, а ход неподвижной отрегулировать из соображений комфорта и удобства.

Когда требуется настройка и регулировка тормозов

Настройка и регулировка тормозной системы велосипеда необходима в следующих случаях:

После того как вы купили велосипед, необходимо проверить его работу под повышенной нагрузкой. Затем требуется осмотр транспортного средства (ТС) и регулировка всех его систем, включая тормозную систему.
После падения или удара велосипеда требуется регулировка тормозов.
Если байк хранился в не отапливаемом помещении, то требуется регулировка тормозов.
При работе тормозов ощущается скрежет или другие звуки.
При нажатии на ручку изменилась реакция тормозной системы, ощущается задержка срабатывания.

Достоинства и недостатки дисковой системы

К очевидным плюсам относятся:

высокая эффективность торможения;
стойкость к перегревам;
стабильность работы даже после попадания воды;
точность срабатывания по колёсам;
простота компоновки;
малая затратность обслуживания;
низкий вес неподрессоренных масс.

Минусами стали только плохая защищённость от загрязнений и механических повреждений. Изначально высокая себестоимость при массовом производстве исключается из перечня недостатков. Дисковые тормоза сейчас применяются практически на всех классах автомобилей, в том числе и ряде грузовых. Исключение составляют лишь вездеходы, где на первый план выходит защита на плохих дорогах.

Дисковый гидравлический тормоз

Итак, победитель рейтинга. Именно гидравлика правит в мире тормозов. Как устроена данная система? Есть ручки, есть диск и есть тормозящие элементы. Они соединены вместе резиновыми трубками, внутри которых находится масло, или, как правильно следует говорить, тормозная жидкость. В чем её плюсы и минусы? Гидравлика точно реагирует на любое нажатие. Можно сказать, мгновенно передает давление. Именно поэтому многие спортсмены и экстремалы ставят на свои велосипеды гидравлические дисковые тормоза. Ведь точная передача ощущений помогает выигрывать важные секунды. Гидравлический тормоз крепко сжимает металлический диск так, что при резком нажатии наездник может вылететь из седла в прямом смысле этого слова. Но, как и у всех, у гидравлики есть свои отрицательные стороны.

Во-первых, дороговизна. Это, конечно, сомнительный минус, ведь данную систему покупают не обычные любители, а профессионалы. Во-вторых, вопрос с починкой. Да, гидравлику просто невозможно починить самому. Малейшее расстройство — и поездка в мастерскую обеспечена. Причем опять же, ремонт влетит в копеечку. Такие узлы системы, как трубки, не очень-то и надежны. При разрыве данной детали тормозная жидкость вытекает. Следовательно, тормозить можно будет только ногами. Регулировка гидравлических тормозов на велосипеде – сложное дело. Это, если есть возможность, лучше доверить мастеру.

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

Закрепить рычаги на раме велосипеда.
Вдеть в тормозную ручку приводной тросик.
Установить ручку на руль, вставить трос в пазы на раме (если есть).
Соединить трос с рычагами и поставить пружину.

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Так, даже дорогостоящая система будет работать неважно без правильной регулировки, и наоборот, V-brake среднего класса по эффективности может превзойти дисковый тормоз. Что нужно сделать по настройке тормозов?

Отрегулировать натяжение троса. После настроек тормоз должен мгновенно срабатывать на сжатие ручки и отскакивать при ее ослаблении. Если колодки не отходят от ободьев, это говорит о недостаточном натяжении. На перетянутом тросе ручка будет тяжело нажиматься, а оплетка может лопнуть.

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

Сбросить пружины.
Ослабить болт фиксации троса.
Подобрать натяжение так, чтобы в полностью зажатом положении расстояние от ручки до руля соответствовало толщине пальца.

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Регулировка зазоров. Оптимальное расстояние – 2 – 3 мм от края колодки до обода. Определение износа тормозных колодок: использовать нельзя, когда полностью стерты отводные канавки (вся поверхность ровная).

Как поставить новые колодки? Расположение относительно обода влияет на величину площади контакта колодок с ним, силу торможения и срок службы материала. Для тормозных колодок с мягкой резиновой поверхностью их нужно установить так, чтобы передний край располагался ближе к ободу. Тормозные колодки из жесткого материала ставятся строго параллельно поверхности вращения колеса.

Если на велосипеде установлены картриджные колодки, потребуется поменять лишь накладки. Их положение задается шплинтом, перед снятием старой поверхности он извлекается из корпуса. Аналогично в обратном порядке вставляется новая накладка и фиксируется шплинтом.

Регулировка положения и смещение колодочных корпусов производятся за счет болта и шайб. Для точной фиксации потребуется сжать тормоз и выставить положение колодок строго на поверхности обода.

Последним этапом будет проверка работы системы на практике, то есть в реальных условиях езды. Как правило, настроить V-brake получается сразу. Однако если торможение запаздывает или ручка не полностью возвращается в исходное положение, необходимо отрегулировать тормоза повторно.

Установка калипера

V-Brake крепятся к тем же фитингам рамы, что и консольный тормоз. Снаружи этой поверхности должно быть немного смазки, чтобы они могли работать гладко. Рекомендуемая обработка крепящего болта это нанесение фиксатора резьбы средней консистенции. Нанесите резьбовой фиксатор внутри резьбы фитинга.

Тормозные суппорты имеют пружину, которая вставляется в одну из трех возможных креплений рамы / вилки. Самый верхний фитинг обеспечивает большое натяжение пружины. Как правило, выбирают среднее отверстие, так же убедитесь, что обе стороны симметричны и находятся в одном и том же среднем отверстии.

Монтажные болты вкручиваются в каждую сторону. Типичный крутящий момент для монтажных болтов составляет 8 Нм.

Регулировка тормозов системы V-brake

Перед регулировкой тормоза отсоедините подведённую рубашку на переднем и заднем тормозе. Делать это можно одновременно оттягивая металлическую направляющую на тросе, параллельно притягивая тормозной рычаг к ободу колеса. Далее, необходимо выполнить следующие действия в точной последовательности:

для определения сбалансированности и симметричности колодок на ободе необходимо ослабить винт, с помощью которого они крепятся к рычагу и выставить их, притягивая постепенно к ободу;
необходимо выставить рабочую плоскость колодки таким образом, чтобы передняя её часть соприкасалась с ободом раньше задней. Для этого под заднюю часть нужно подложить тоненький предмет, прижать колодку к ободу и зафиксировать гайку окончательно;
произвести центрирование рычагов

Это важно поскольку для одновременного соприкосновения колодок с ободом рычаги на колодках должны быть отцентрированы;
выставить колодки в разжатом положении относительно обода колеса. Этот этап производится с целью налаживания остроты и плавности работы тормозных колодок, путём оптимальной регулировки натяжения троса.

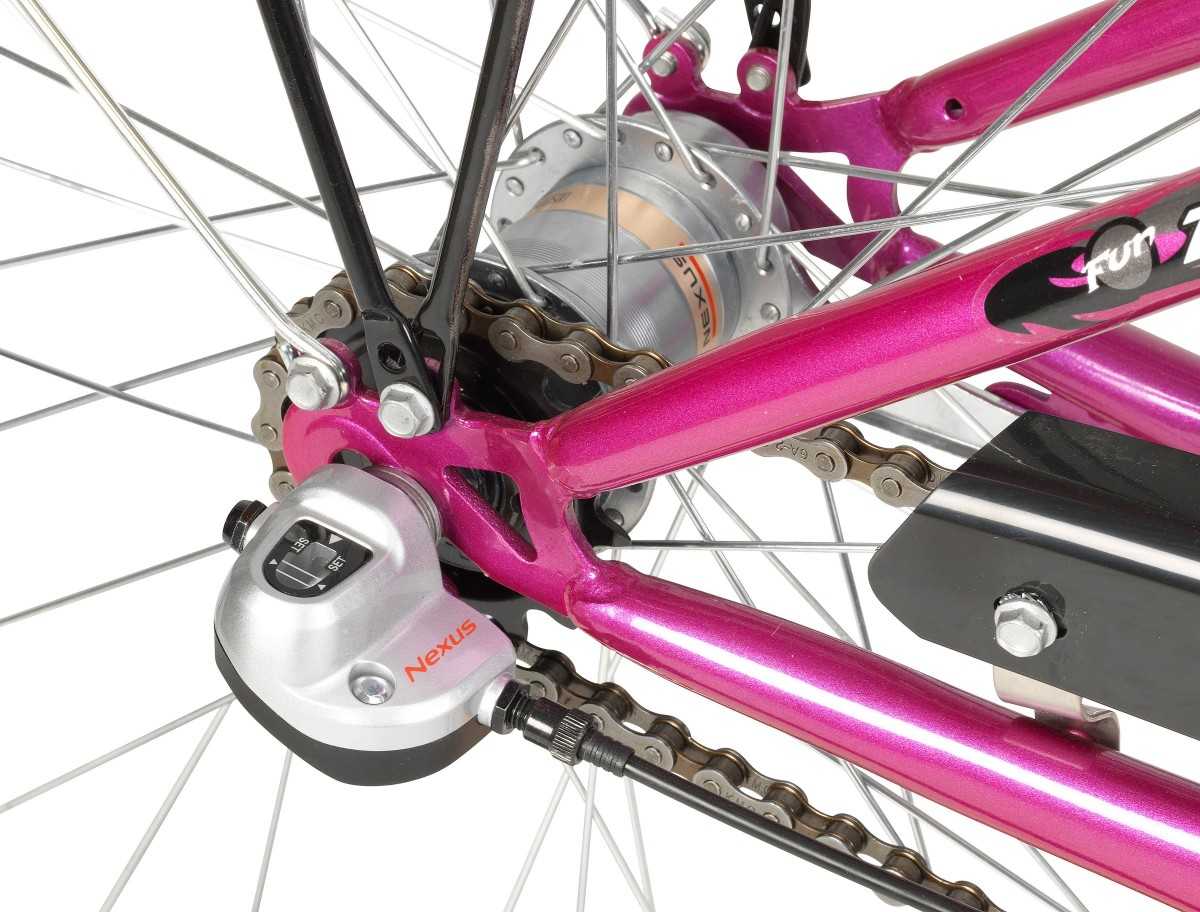

Особенности регулировки на детских моделях

Детские велосипеды всегда оснащают ножным тормозом, который срабатывает при вращении педалей в обратную сторону. Такое устройство считается наиболее безопасным и простым в использовании по сравнению с ручными аналогами. Механизм располагается в задней втулке, внутри находятся колодки.

Ножной либо барабанный тормоз долговечен, устойчив к износу, однако, осматривать и регулировать его необходимо систематически. Для проверки работоспособности механизма нужно подтянуть педали в обратном направлении. При полной исправности системы тормоз срабатывает после совершения четверти оборота колеса. Если этого не происходит, конструкция функционирует неправильно. Элемент находится в закрытой втулке, поэтому самостоятельно ремонтировать его не рекомендуется.

Тормозная система – один из важнейших технических узлов велосипеда. Встречаются разные виды механизмов, каждый из них имеет свои достоинства и недостатки. Регулировка деталей проводится не слишком часто, при наличии соответствующих навыков можно выполнить работу самостоятельно.

Конструкция дисковых тормозов на велосипеде

Во многом именно конструкция дисковых тормозов определяет то, каким образом проводится настройка.

Все устройства делятся на две категории:

Механическое устройство имеет тросик, за счет которого происходит передача энергии от рукоятки к исполнительному узлу. При этом может передаваться высокое усилие.
Гидравлические представлены линией, по которой жидкость передает энергию к тормозным колодкам.

Первый вариант встречается намного чаще, так как тросик выдерживает существенное воздействие окружающей среды и служит в течение длительного периода. Второй способен передавать большее усилие, но даже незначительная течь становится причиной потери эффективности.

Дисковые механические тормоза

Механические тормоза более распространены. Сегодня они устанавливаются практически на всех велосипедах.

Это связано с нижеприведенными моментами:

Обходятся намного дешевле, что связано с конструктивными особенностями. При изготовлении тросика применяется сталь с высокой коррозионной стойкостью. Длина подбирается в зависимости от особенностей велосипеда.
Основные элементы: тросик и оболочка, характеризуются более высокой надежностью. Применение стали при их изготовлении определяет высокую степень устойчивости к механическому воздействию.
При возникновении неисправности есть возможность провести ремонт своими руками. Все элементы системы характеризуются простой конструкцией. Поэтому с ремонтом не возникает серьезных трудностей.

Следует учитывать тот момент, что каждый раз после снятия колеса приходится проводить настройку системы. Кроме этого, приходится время от времени проводить смазку тросика для обеспечения требуемого уровня эффективности на момент работы.

Дисковые гидравлические тормоза

Гидравлика применяется при создании самых различных механизмов. Ее высокая эффективность связана прежде всего с не сжимаемостью жидкости.

Особенностями назовем следующие моменты:

Основное достоинство заключается в легкости торможения и мягкости применяемой системы. При этом можно ощущать силу нажима, которая к концу хода рукоятки увеличивается. В сравнении с механическим типом устройства рассматриваемый характеризуется более плавным ходом рукоятки. Поэтому для торможения нет необходимости прикладывать большое усилие.
Гидравлика может выдерживать длительную эксплуатацию. Это связано с тем, что она в меньшей степени склонна к перегреву. Поэтому торможение может проходить в течение длительного периода даже при движении со склона.
Корректировка устройства проводится гораздо реже. Именно поэтому можно выполнять снятие колеса для его чистки или замены.

Основной недостаток заключается в том, что механическое воздействие может стать причиной прорыва линии. Даже незначительная утечка становится причиной существенного снижения эффективности системы, тормоза могут резко пропасть.

Регулировка длины троса

Перед началом регулировки следует проверить крепление тормоза. При слабой разбалансировке трос можно отрегулировать на руле велосипеда – просто затянуть крепление на тормозной ручке фигурным болтом.

Проверка положений регуляторов – они должны быть прикручены в необходимом положении.
В участке где трос крепится к тормозному рычагу открутить шестигранным ключом фиксирующий болт.
Открутить надстроечный винт на рычаге тормоза.
Достать трос из рубашки, проверить его на целостность, при необходимости заменить.
Продеть трос обратно в оплетку, проверить свободу перемещения.
Подсоединить конец троса с круглым креплением к тормозному рычагу и прикрутить надстроечный винт.
Настроить переключатель в рабочий режим.
На другой конец троса натянуть резиновый или алюминиевый пыльник так, чтобы узкая часть была направлена в сторону троса. Закрепить трос фиксирующим винтом.
Временно завинтить болты регулировки.
Пассатижами настроить оптимальный уровень натяжки троса: тормоз должен немедленно реагировать на давление рычага.
Шестигранником регулируется локация тормозной колодки относительно диска или обода на расстояние до 1 мм между ними.
После этого проверяется вращение барабана и реакцию колодок, которые не должны задевать диск при опущенном тормозе.
При нажиме рычага тормозные колодки задевают только область диска.
Зафиксировав трос в необходимом положении закрутить регулировочный винт.
Для завершения подкрутить регуляторы на тормозном рычаге.

После фиксации троса остается небольшой отрезок шнура, чтобы исключить попадание в систему велосипеда его необходимо накрутить или обрезать, оставив в запасе 8 см.

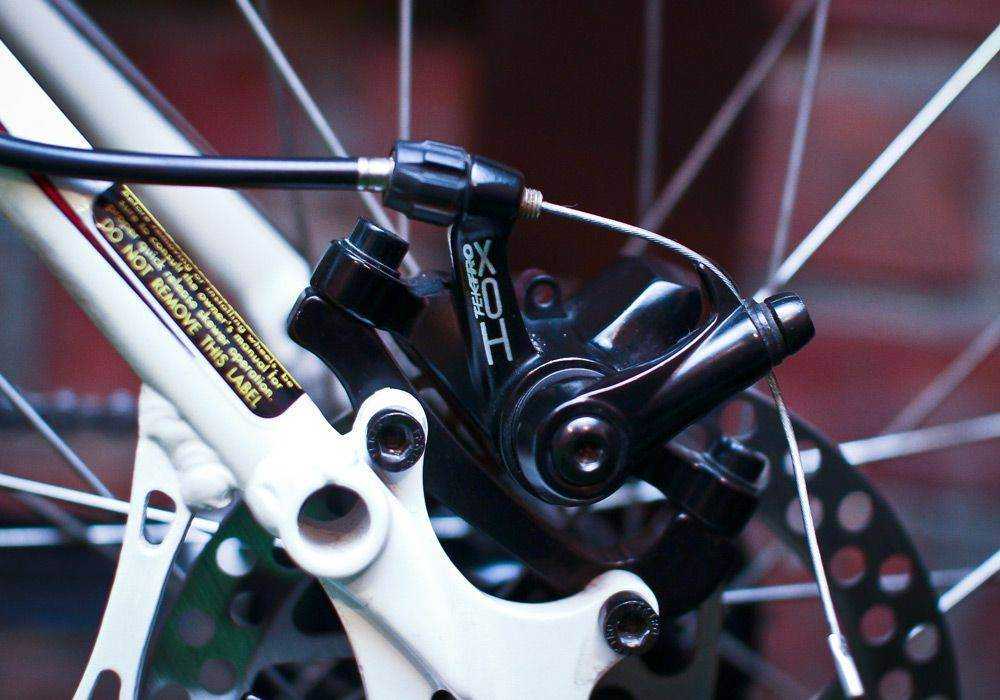

Механические

Наиболее дешёвым вариантом дисковых тормозов являются механические. Принцип их работы заключается в механической передаче энергии торможения, которая осуществляется с помощью тросика.

Достоинства и недостатки механики

К основным достоинствам механических дисковых тормозов в велосипеде можно отнести:

достаточно низкую цену по сравнению со стоимостью гидравлики;
тросики и рубашки в процессе эксплуатации не требуют особой осмотрительности, стоят недорого и продаются в любом магазине запчастей;
возможность самостоятельного ремонта в случае деформации диска.

Основным недостатком механического тормоза является необходимость постоянно регулировать механизм, строго следить за состоянием тросиков и рубашки и регулярно их смазывать.

Регулировка механических тормозов

Слабое торможение и трение диска о колодку при езде на велосипеде говорит о том, что механическим тормозам требуется регулировка. Суть её заключается в том, что нужно равномерно и без перекосов настроить положение диска относительно колодки. Для этого нужно совершить следующие действия:

Для начала следует отрегулировать тормозную рукоятку. Если в случае выжимания рукоятки до отказа она достаёт до пальцев, следует её ход сделать менее свободным. Для этого нужно ослабить контргайку и вывернуть регулятор. После этих действий вновь проверить ход тормозной рукоятки.
Следующим этапом является проверка зазора между диском и колодками. Если диск установлен криво, его следует отрегулировать, ослабив винты.
После ослабления винтов тормоз начинает свободно двигаться. После этого следует вновь выжать до упора тормозную рукоятку и с помощью ткани или резинки зафиксировать её в этом положении. Благодаря таким действиям калипер правильно центрируется относительно тормозного диска.
Получив правильное положение калипера, можно смело начинать равномерно затягивать винты крепления.
Закончив с винтами, следует открепить рукоятку.

После выполнения этих действий диск по отношению к колодкам будет иметь идеально ровное положение, что обеспечит отличное торможение.

Регулировка дисковых гидравлических тормозов на велосипеде своими руками

Гидравлику принято называть самонастраиваемой. Откуда взялся такой статус – непонятно. Центровка колодок относительно диска здесь тоже может сбиваться. Да и шорканье самого ротора – одна из первых жалоб владельцев даже новых байков.

В целом же настроить гидравлические дисковые тормоза на велосипеде проще, чем тросовые. Но проводя параллель между наладкой тормозного механизма и чисткой цепки, можно сказать, что работа с тормозами все же труднее, чем промыть цепь в домашних условиях .

Ослабьте болты крепления калипера к переходнику.
Зажмите до упора тормозную ручку и зафиксируйте ее в этом положении подручными средствами (проволока, изолента…).
Проверьте расположение ротора. Он должен располагаться точно по центру прорези калипера. Если диск изогнут, значит, колодки не равноудалены от него. Добиться требуемого положения фрикционных накладок и ротора можно путем выгибания диска в противоположную от наблюдаемого изгиба сторону. Жидкость перетечет с одного поршня на другой, и колодки выровняются.
Затянуть поочередно болты крепления к калиперу. Используйте методику затяжки на 1/4 оборота, которая приведена в технологии наладки механики.
Настроить положение ручки с помощью винта на ее корпусе.
