Регулировка дисковых тормозов своими руками

Тормозные рычаги

Тормозные рычаги могут стать грязными с течением времени. Они также могут выйти из правильного положение на руле. Если у вас гидравлические дисковые тормоза, то ищите признаки утечки тормозной жидкости возле рычагов

Как проверить тормозные рычаги?

Тормозные рычаги находятся на руле и вы часто их используете, катаясь на велосипеде. Для того, чтобы проверить работают ли ваши тормоза, нужно просто сжать их. Когда рычаги полностью сжат, должно оставаться приблизительно 2,5 см пространства относительно рычагов и руля.

Рычаги должны быть прочно прикреплены к рулю и не качаться (подергайте рычаги вверх вниз и в стороны), они должны двигаться плавно при сжатии без рывков.

Примечание: что касается гидравлических дисковых тормозов, никогда не сжимайте рычаги тормоза, когда колесо снято с рамы и вилки, иначе саморегулирующиеся тормозные колодки могут зажаться так сильно, что будет потом проблемно разъединить их.

Если вы обнаружили, что рычаги не реагируют, или не мгновенно задействуют тормозной диск, существует несколько шагов, которые стоит предпринять.

Как починить тормозные рычаги?

Очистите и смажьте рычаги: если велосипед плохо тормозит, возможно, стоит прочистить или починить рычаги. Попробуйте смазать небольшим количеством масла рычаги в месте, где рычаг сгибается. Если у вас механические дисковые тормоза, стоит смазывать маслом тросы хотя бы каждые два месяца (или когда признаки ржавчины появляются на поверхности). Смазывать нужно путем нанесения небольшого количества масла на кабель, который находится рядом с главным и направляющим кабелем, будьте осторожнее — главное при этом не попасть маслом на тормозные колодки и диски.

Продуйте тормоза: если у вас гидравлические тормоза и рычаги проваливаются, когда вы их сжимаете, возможно, в гидравлику попал воздух. Чтобы его удалить, нужно «продуть» тормоза. Продувание — процедура, которая очищает гидравлические шланги от пузырьков воздуха.

Переставьте тормозные колодки: если у вас механические дисковые тормоза, то тормозные колодки не могут быть достаточно близко к колесам. Прежде чем переставить их, нужно убедиться, что колодки не слишком изношены.

Если колодки в порядке, нужно поворачивать циферблаты расположенные на суппортах, чтобы довести колодки ближе к колесам. Правильное расстояние между диском и колодками зависит от стиля ваших тормозов, поэтому лучше проконсультироваться по поводу этой информации у производителя тормозов.

Примечание: гидравлические дисковые тормоза имеют саморегулирующийся тормозные колодки, которые обеспечивают последовательную тягу рычага, поэтому у них нет регулировочных циферблатов на гидравлических суппортах.

Проверяем натяжение троса

Недостаточное натяжение троса характеризуется положением тормозной ручки, в котором начинает происходить торможение. Проверить это можно на ходу, либо подняв колесо, раскрутить его и нажать на тормоз. Чем раньше при нажатии будет останавливаться колеса – тем быстрее велосипед сможет остановиться.

Если при торможении получается без особых усилий нажать тормозную ручку более чем на половину расстояния до руля, необходимо подтянуть тормозной трос. Небольшое натяжение троса можно дотянуть на тормозной ручке с помощью фигурного болта.

Если ручка легко нажимается вплоть до руля, необходимо натянуть трос со стороны самих тормозов. Трос крепится на тормозе с помощью специального винта. Чтобы натянуть трос, необходимо этот винт открутить, натянуть трос с помощью пассатижей, и зафиксировать его, сильно затянув регулировочный винт. Как правило, при фиксации троса остается небольшой хвост, который не должен быть слишком длинным. Чтобы исключить попадание троса в колеса или другие системы велосипеда, лишнюю часть троса необходимо накрутить, либо обрезать, оставив небольшой запас, не превышающий нескольких сантиметров.

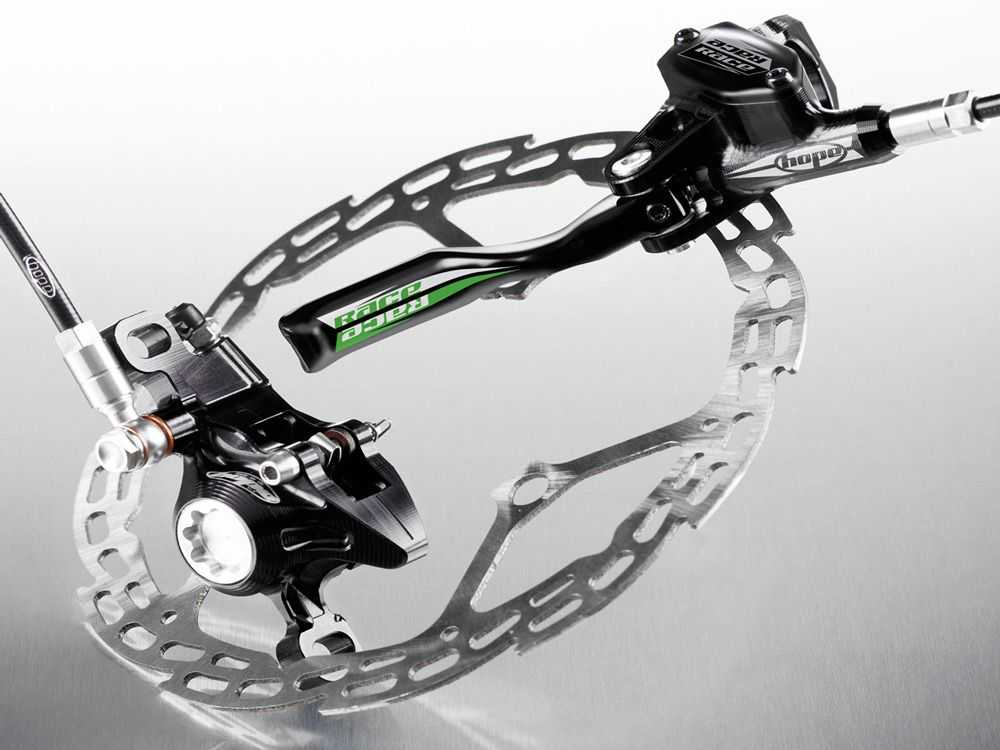

Гидравлические

Наиболее дорогой вариант дисковых тормозов. Работают благодаря специально проложенной гидролинии. Торможение при езде на велосипеде осуществляется благодаря давлению столба жидкости.

Достоинства и недостатки гидравлики

Среди достоинств можно выделить следующие:

  • более лёгкий ход тормозной ручки из-за отсутствия трения тросика о рубашку;
  • высокий контроль тормозного усилия (модуляция);
  • низкая чувствительность к перегревам при долгом торможении;
  • в случае износа колодок не нужна постоянная настройка.

К основным недостаткам гидравлических тормозов, установленных на велосипеде, можно отнести более высокую стоимость по сравнению с механикой, а также высокую вероятность повреждения гидролинии. Причём её ремонт проблематично сделать в домашних условиях и потребуется работа специалиста, которая к тому же обойдётся недёшево.

Регулировка гидравлических тормозов

Как и в случае с механическими тормозами, причиной настроить гидравлические служит возникновение посторонних шумов во время езды, а также появление сопротивления при движении. Прежде чем начать регулировать гидравлическую тормозную систему, следует провести простую проверку: регулировка необходима, если быстро раскрученное колесо легко останавливается при задевании диска тормозов. Регулировка гидравлики в велосипеде имеет следующие этапы:

Для начала нужно добиться подвижности калипера, ослабив его болты.
Затем до упора нужно выжать рукоятку.
Нужно обратить внимание на клапаны на колодках: они должны стоять симметрично и находиться на одинаковом расстоянии от ротора.
Если клапаны установлены верно, можно затягивать болты на механизме, при этом не отпуская рукоятку тормозов. При этом нужно добиться идеального положения диска: он должен находиться от колодки на минимальном расстоянии, не превышающем полмиллиметра, но при этом не касаться её

Добиться такого положения достаточно тяжело, поэтому рекомендуется осуществлять эти действия с посторонней помощью.
Закрутив все болты, можно отпустить рукоятку.
В завершение нужно настроить ручку тормоза с помощью шестигранника.

Наладка бюджетной системы: как правильно отрегулировать на велосипеде тормоза типа V-Brake

Идеальные в условиях полевого ремонта и дешевые в эксплуатации V-Brake настраиваются в четыре перехода

Причем, соблюдение их последовательности крайне важно. Перед тем, как отрегулировать тормоза на велосипеде, следует отсоединить подводящую рубашку от правого (для переднего тормоза) или от левого рычага (для заднего) путем одновременного оттягивания металлической направляющей троса и притягивания тормозного рычага к ободу.1

Поиск оптимального расположения колодок относительно обода — производится в следующей последовательности (колодки регулируются попеременно):

  • при помощи шестигранника ослабляется винт крепления колодки к рычагу;
  • колодка плотно прижимается к ободу;
  • производится поиск оптимального расположения колодки – ее внешняя и внутренняя грани должны быть корадиальны окружности колеса;
  • колодку слегка притягивают к рычагу.

2. Отладка расположения рабочей плоскости колодки

В настройке рычажных тормозов на велосипеде данному переходу отводится особое внимание: необходимо добиться, чтобы передний край колодок касался обода раньше заднего. Для этого под задний край колодки подлаживают какой либо твердый предмет толщиной 1-1,5 мм и прижимают ее к ободу

После чего окончательно затягивают фиксирующую гайку. Далее повторяют переход для второго рычага.

3. Центровка положения рычагов (подбор усилия пружин рычагов) Задача – обеспечить одновременное прилегание колодок к ободу. Регулирующие элементы – винты, расположенные на левом и правом рычагах, возле места посадки последних на вилку. Цикл подготовки к наладке включает следующие переходы:

  • установить направляющий угольник тросика в держатель трубки на рычаге;
  • если трос отсоединялся, необходимо его зафиксировать соответствующим винтом на рычаге.

Содержание операции по вопросу как отрегулировать усилие пружин тормозов на велосипеде следующее:

  • зажимая тормозную ручку, отслеживается момент соприкосновения колодок с ободом;
  • на рычаге с колодкой, которая коснулась раньше, необходимо усилить пружину, завернув соответствующий винт (можно ослабить пружину на втором рычаге).

4. Настройка расстояния стационарного расположения колодок от обода колеса (выбор оптимального натяжения троса) Задача этапа – наладить остроту работы тормозного механизма. Операция производится в следующей последовательности:

  • регулировочный барабан заворачивается практически до упора (можно оставить 2-3 витка резьбы);
  • отворачивая винт крепления троса к тормозному рычагу, слегка натягивая его и снова заворачивая фиксирующий болт, отыскивается оптимальное расстояние между колодками и ободом (1-2 мм);
  • при необходимости незначительного увеличения/ уменьшения остроты торможения достаточно отвернуть/ завернуть барабан.

Регулировка дисковых гидравлических тормозов на велосипеде своими руками

Гидравлику принято называть самонастраиваемой. Откуда взялся такой статус – непонятно. Центровка колодок относительно диска здесь тоже может сбиваться. Да и шорканье самого ротора – одна из первых жалоб владельцев даже новых байков.

В целом же настроить гидравлические дисковые тормоза на велосипеде проще, чем тросовые. Но проводя параллель между наладкой тормозного механизма и чисткой цепки, можно сказать, что работа с тормозами все же труднее, чем промыть цепь в домашних условиях .

  • Ослабьте болты крепления калипера к переходнику.
  • Зажмите до упора тормозную ручку и зафиксируйте ее в этом положении подручными средствами (проволока, изолента…).
  • Проверьте расположение ротора. Он должен располагаться точно по центру прорези калипера. Если диск изогнут, значит, колодки не равноудалены от него. Добиться требуемого положения фрикционных накладок и ротора можно путем выгибания диска в противоположную от наблюдаемого изгиба сторону. Жидкость перетечет с одного поршня на другой, и колодки выровняются.
  • Затянуть поочередно болты крепления к калиперу. Используйте методику затяжки на 1/4 оборота, которая приведена в технологии наладки механики.
  • Настроить положение ручки с помощью винта на ее корпусе.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

  1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
  2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
  3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
  4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
  5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
  6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

  1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
  2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
  3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
  4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
  5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
  6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
  7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
  8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
  9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
  10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

https://youtube.com/watch?v=upgqenu0BNQ

Прежде, чем регулировать: подготовка к настройке

Решение отрегулировать на горном или шоссейном велосипеде дисковые тормоза будет успешным лишь в том случае, если будет предусмотрена диагностика тормозной системы. К слову, содержание диагностических мероприятий для гидравлики и механики будет различным. О том, чем отличаются гидравлические тормоза на велосипеде от механических , разговор мы уже вели.

Если коротко, то в гидросхеме обе колодки толкают жидкость, воздействуя на поршни калипера, отчего получается четкая модуляция и легкий ход ручки. А в механике подвижна лишь одна фрикционная накладка. Она подводится к диску путем натяжки троса тормозным рычагом.

Впрочем, каким бы не был привод тормозного механизма, стоит проверить:

  • Ротор на предмет отсутствия деформаций. Для 100% уверенности в плоскостности диска, его лучше открутить, и положить на ровную поверхность. Приблизительную оценку можно дать прямо на велосипеде, вращая колесо, и оценивая расстояние до обеих колодок через прорезь в калипере. Фрикционные накладки должны быть равноудалены от диска в любом положении.
  • Степень износа тормозных колодок и их целостность. Демонтируйте колодки, вынув шплинт, и оцените остаточную толщину фрикционного материала. На поверхности, контактирующей с диском, не должно быть раковин и зазубрин.
  • Чистоту колодок и ротора. Наличие масляных следов и скоплений грязи на их рабочих поверхностях не допускается. Для их очистки можно использовать мелкую наждачку (например, «нулевку») и ветошь, смоченную в любом очистителе (ацетон, нашатырный спирт…).
  • Расположение втулки колеса в дропаутах рамы/вилки. Втулка должна свободно ложиться в посадочное место и упираться в ответную поверхность рамы или вилки. Перекосов в установке не избежать, но они должны быть минимальными, практически незаметными. Микронное перекашивание сразу же слышно по тормозам в виде шорканья ротора. Вот почему после обратного монтажа колеса требуется поднастройка дисковых тормозов.

На гидравлике ничего не должно течь. Слабые места – это соединения:

  1. Мастер-цилиндр – гидролиния.
  2. Тормозная ручка – мастер-цилиндр.
  3. Гидролиния-калипер.М

Статус слабых эти стыки получили из-за использования манжет, которые со временем усыхают и дают течь.

Устанавливаем на велосипед дисковые тормоза

Когда тормоза на велосипеде уже сильно износились, либо они не удовлетворяют по своим характеристикам – не обязательно покупать новый велосипед. При достаточном желании и возможностях, установка более качественных тормозов – задача вполне решаемая. Конечно, для ее решения будет намного лучше, если конструкция велосипеда позволяет это сделать без существенных затрат.

https://youtube.com/watch?v=XQUFpEUvlPU%3F

В первую очередь необходимо разместить сами диски на колесах, поэтому на втулках колес должна быть возможна их установка. Кроме дисков, необходимо установить суппорта, поэтому на вилке должна быть пара отверстий для их крепления. Конечно же, стоит посетить магазин, проконсультироваться со специалистами, они помогут определить какие варианты смогут подойти на конкретную модель велосипеда. Там же можно и договориться с мастерами и об установке.

Если нынешняя тормозная система в хорошем состоянии, можно подобрать вариант, который позволит сэкономить на тормозных ручках и тросиках. Если же состояние тормозов вызывает сомнения, лучше будет заменить все элементы системы на новые. В случае установки гидравлики, без вариантов, придется заменять все систему целиком, и дополнительно решать вопрос с прокладкой гидролиний. Старые тормоза не стоит выкидывать, особенно если велосипед используется для дальних поездок. В случае возникновения поломки они могут сослужить хорошую службу.

https://youtube.com/watch?v=08tCZd0O6UE%3F

https://youtube.com/watch?v=hbXwwSsv0w0%3F

Тормозные кабели

Если у вас гидравлические дисковые тормоза, стоит проверить все гидравлические шланги и фитинги на предмет утечек. Утечку иногда бывает трудно обнаружить. Однако, грязь, как правило, находится там, где расположены утечки — это один из признаков , чтобы найти утечку. Если вы найдете утечки , отнесите велосипед к механику.

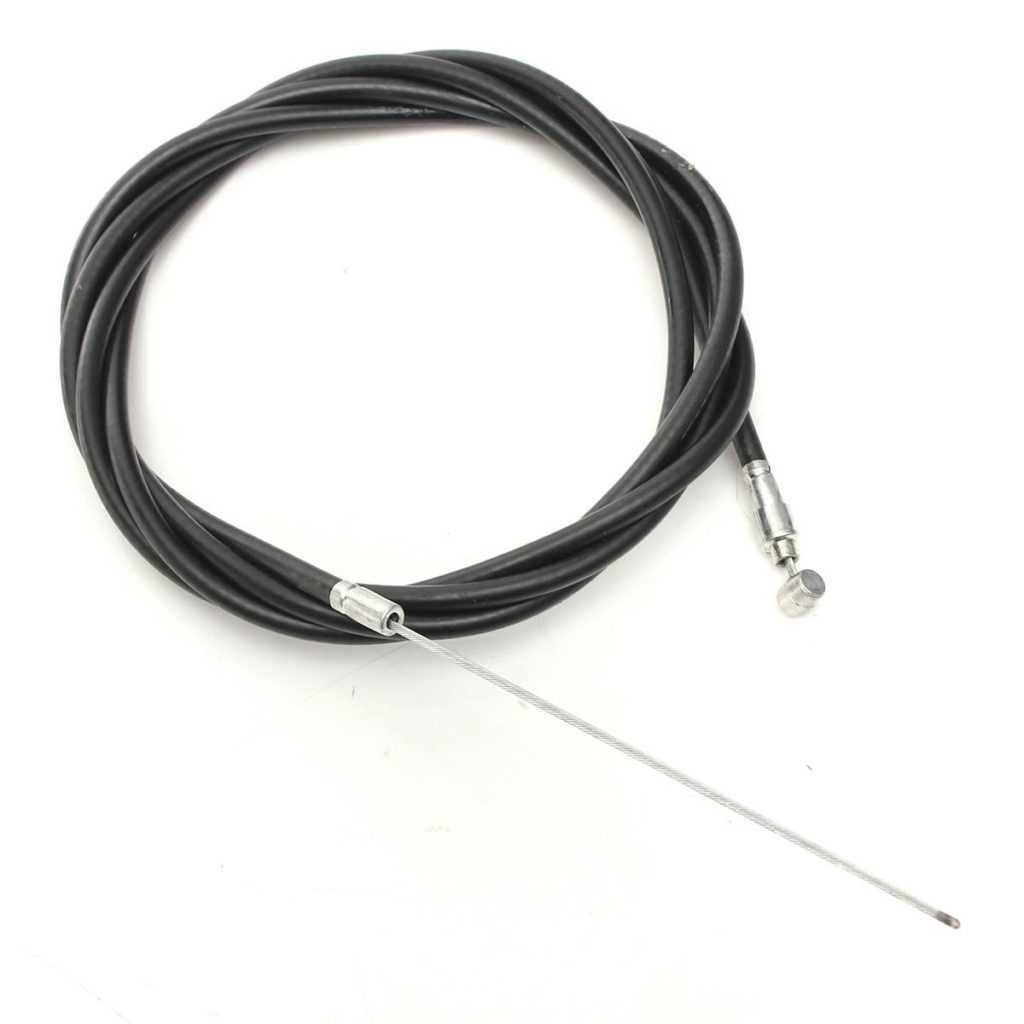

Механические дисковые тормоза используют кабели и кожухи, как обычные тормоза. Кабели могут могут сломаться, заржаветь или ослабиться с течением времени. Когда это происходит, тормоза начинают реагировать не молниеносно, когда вы нажимаете на тормозные рычаги. Также кожухи, которые защищают тормозные кабели, могут ломаться, ржаветь, закупориться или стереться со временем.

Регулировка дисковых гидравлических тормозов на велосипеде своими руками

Гидравлику принято называть самонастраиваемой. Откуда взялся такой статус – непонятно. Центровка колодок относительно диска здесь тоже может сбиваться. Да и шорканье самого ротора – одна из первых жалоб владельцев даже новых байков.

В целом же настроить гидравлические дисковые тормоза на велосипеде проще, чем тросовые. Но проводя параллель между наладкой тормозного механизма и чисткой цепки, можно сказать, что работа с тормозами все же труднее, чем промыть цепь в домашних условиях .

  • Ослабьте болты крепления калипера к переходнику.
  • Зажмите до упора тормозную ручку и зафиксируйте ее в этом положении подручными средствами (проволока, изолента…).
  • Проверьте расположение ротора. Он должен располагаться точно по центру прорези калипера. Если диск изогнут, значит, колодки не равноудалены от него. Добиться требуемого положения фрикционных накладок и ротора можно путем выгибания диска в противоположную от наблюдаемого изгиба сторону. Жидкость перетечет с одного поршня на другой, и колодки выровняются.
  • Затянуть поочередно болты крепления к калиперу. Используйте методику затяжки на 1/4 оборота, которая приведена в технологии наладки механики.
  • Настроить положение ручки с помощью винта на ее корпусе.

Какие инструменты понадобятся при регулировке и установке

Забота о тормозной системе – основная обязанность каждого велосипедиста. От состояния механизмов зависит удобство катания, безопасность спортсмена и окружающих его людей. Полноценное обслуживание конструкции невозможно без специальных инструментов:

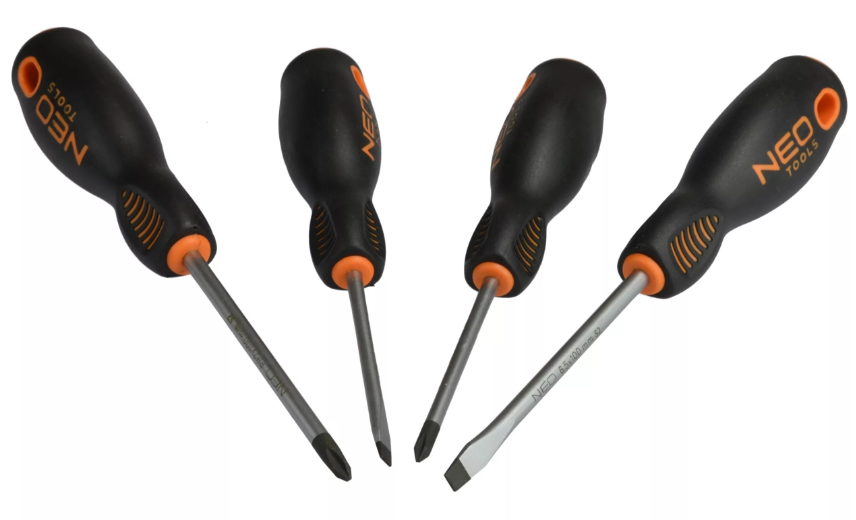

  • отвертки – потребуются крестовые и с плоским шлицем;
  • набор гаечных ключей либо специальные велосипедные приспособления;

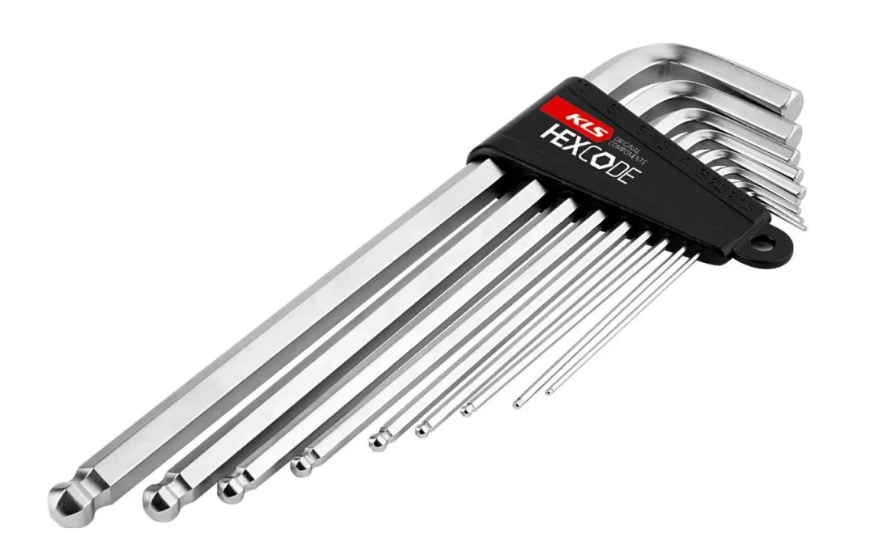

  • шестигранники;
  • прокладка-клин – служит для настройки зазора, актуальна при наличии тормозных колодок мягкого типа без металлических элементов;
  • кусачки;
  • калипер велосипеда, переходники, колодки, рычаг;

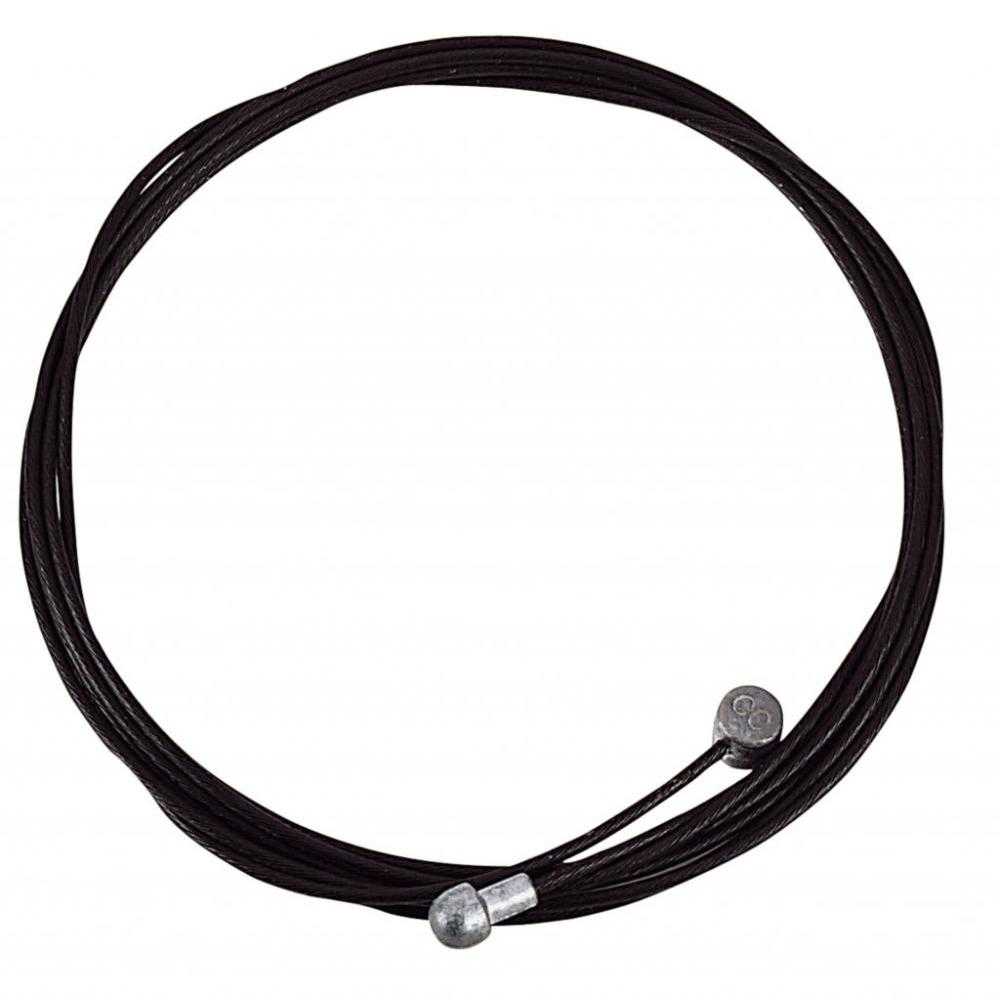

  • тросики;
  • ротор, набор метизов;
  • хомуты для фиксации троса на раме.

Идеально для установки и последующей регулировки тормозного механизма подходят специальные наборы велосипедистов. Если их нет, придется подбирать инструменты отдельно. Перед началом работ нужно найти подходящее свободное место, поставить байк в удобное положение, подготовить все необходимое, разложить рядом. В таких условиях монтаж и настройка займут гораздо меньше времени.

ОтверткиНабор гаечных ключейШестигранникиКусачкиКалиперТросикРоторМетизы

Как настроить дисковые механические тормоза велосипеда

Настройку дисковой механики требуется производить: после установки новых колодок, тросика, ротора или других компонентов тормоза; в случае, когда ротор трет о колодки; когда требуется устранить большой ход тормозной рукояти и т.д.

  1. Проверяем обтяжку болтовых соединений на местах крепления адаптера к раме и ротора к втулке.
  2. Послабляем контргайку и закручиваем регулировку натяжения троса на руле до упора минус 1-1,5 оборота. После чего затягиваем контргайку. Тоже делаем и на регулировке, которая находится на калипере. Далее откручиваем фиксатор троса, и, натягивая тросик рукой, затягиваем болт фиксатора обратно. (Если вы уже проделывали данные операции при установке нового тормоза, то повторно эти действия производить не нужно).
  3. Ослабляем болты, которые крепят машинку к адаптеру (для более простой настройки можно снять ее полностью).
  4. Настраиваем положение неподвижной (статической) и подвижной колодки. Цель данной процедуры – добиться равноудаленного положения колодок от центра прорези калипера, чтобы между ними мог поместиться ротор с минимальными зазорами. Для настройки неподвижной колодки ослабляем контргайку (если она есть), и вращаем болт, который регулирует ее положение. Чтобы настроить подвижную – вращаем регулировку натяжения троса на калипере. После того как расстояние выставлено, закручиваем фиксатор статической колодки. Если для данной процедуры вы снимали машинку, то следует установить ее на место, но не затягивать крепежные болты.
  5. Выставляем правильное положение калипера относительно тормозного диска. Для этого болты, которые крепят его к адаптеру, должны быть послаблены, чтобы он мог относительно легко ходить влево и вправо. Нажимаем на тормозную ручку до упора и фиксируем ее при помощи изоленты, проволоки, веревки или других подручных средств. Далее слегка пошевелив рукой калипер, прикручиваем его к адаптеру, поочередно подтягивая болты.
  6. После выполнения вышеперечисленных операций в 80% случаев ротор будет шоркать о колоду (-и). Определяем, какую из них он цепляет, и подстраиваем расстояние регулировкой натяжения троса на калипере (в случае трения о подвижную колодку) или, вращая болт (если трется о статическую). Зазор с обеих сторон должен быть минимальным, при котором ротор не задевает колодки.

Подробный процесс настройки дисковых механических тормозов вы можете посмотреть на данном видео.

Бывают случаи, что после настройки дисковых механических тормозов велосипеда ротор «чиркает» о колодки в одном (или нескольких) местах. Это говорит о том, что он у вас слегка деформирован. В этом случае требуется его выровнять. Выполнить это можно прямо на велосипеде не снимая ротор. Определяем место, где он задевает колодки, медленно вращая колесо

Обращаем внимание, в какую сторону деформирован ротор. Затем, проворачиваем данный участок, чтобы к нему появился доступ, и выгибаем его в противоположенную сторону от места трения

Будьте осторожны, чтобы не сделать еще хуже. Не следует давить на ротор очень сильно. Лучше несколько раз повторить данную операцию плавно добавляя усилие нажатия.

Устройство и разновидности

Устройство ободных тормозов для велосипеда в техническом плане простое и их конструкция состоит из тормозных колодок, нескольких рычагов, тросиков и ручки. Многие начинающие велорайдеры используют их как основной вид тормозов. Они всё ещё популярны и используются в некоторых дисциплинах. К тому же они достаточно недорогие.

Существует несколько разновидностей данных систем:

  1. V-Brake системы;
  2. Клещевые;
  3. Кантилеверные;
  4. Гидравлические.

Наиболее популярными являются V – образные. По-другому их называют векторными. Свое название получили благодаря V – образному способу крепления. Тросик, идущий с ручек, заходит с боковой стороны к одному из рычагов и соединяет их. Рычаги же крепятся на раме велосипеда, в специально отведенных для них месте. Если таковых не имеется, то устанавливаются съемные крепления, так называемые переходники. Подобная система обеспечивает наилучшее торможение.

Клещевые тормоза встречаются гораздо реже. В основном применяются на шоссейных велосипедах. Исходя из своей конструкции и получили подобное прозвище. Рычаги располагаются в форме клещей. Обладают маленьким весом. Имеют меньшую прочность из-за ненадежного крепления.

Кантилеверные были очень распространены до появления V – образных систем. Данный вид является предшественником первых. Но из-за более тяжелой настройки стали гораздо менее популярными и практически не используются. Хотя, если обратиться к мастеру и произвести профессиональную настройку устройства, то по эффективности они не будут уступать первым.

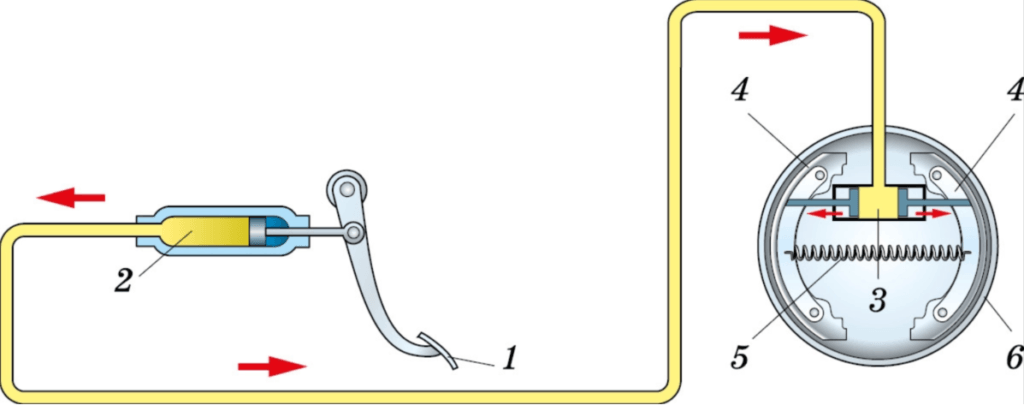

Гидравлический тип тормозов отличается от других тем, что здесь используется специальная жидкость. При нажатии на ручки, активируется гидролиния, которая действует на рычаги. Начинается торможение. В принципе, все то же самое, что и в остальных системах. Но, как говорилось ранее, здесь применяются жидкость или масло.

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

  1. Ручка тормоза. Ее фиксируют на руле, для удобства выжима, при помощи хомута. Она предназначена для передачи усилия на тормозные колодки, приведения их в действие.
  2. Регулятор троса с контргайкой. Первый элемент служит регулирующим устройством, обеспечивающим ограничение натяжения троса. Второй – для фиксации самого регулятора.
  3. Регулятор тормозной ручки, предназначенный для определения удобного расстояния до руля.
  4. Рубашка троса – защита его от загрязнений, механических повреждений.
  5. Для фиксации троса используется зажим в виде болта, с возможностью регулировки
  6. Механизм, который позволяет привести в движение трос, при нажатии на него, называется калипер. Его действие не возможно без тормозных колодок – резиновых или металлических фрагментов, обеспечивающих плотное зажатие диска.
  7. Непосредственно диск (ротор). Он фиксируется на втулке колеса.

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

Особенности конструкции дисков

Обычно диски изготовлены из чугуна, обладающего хорошей износостойкостью, твёрдостью и приемлемым коэффициентом трения. Для гражданских автомобилей этого вполне достаточно, но там, где требуется повышенная мощность и температурная стойкость, используются особые приёмы:

  • в качестве материала для дисков может быть использована легированная сталь, которая лучше ведёт себя при высоких температурах, меньше деформируется после термоциклирования и обладает лучшей механической прочностью;
  • в особых случаях диск может быть изготовлен из специальных материалов, например, углепластиков, они прочнее стали, меньше весят и обладают повышенным коэффициентом трения;
  • для улучшений теплоотвода диски снабжаются внутренней вентиляцией, при вращении воздух прогоняется через полости с отлитыми там аэродинамическими элементами;
  • улучшение условий работы в тонком слое между накладками колодок и поверхностью диска достигается выполнением в последнем перфорации, отводящей разогретые продукты износа, образующиеся газы, и дополнительно охлаждающей самую горячую зону контакта.

Диск подвержен износу, поэтому с достижением минимально допустимой толщины он подлежит обязательной замене. Слишком тонкий диск теряет прочность и заставляет поршни выходить из цилиндров на нерасчётное расстояние, что чревато потерей герметичности.

Самые распространённые причины преждевременного выхода дисков из строя – это биение в результате остаточной температурной деформации и образование трещин. Обеспечение безопасности требует регулярного осмотра дисков при каждом ТО с замером толщины. Измерять надо рабочую зону, поскольку диски изнашиваются неравномерно, по краю почти всегда образуется буртик. Иногда его механически удаляют при замене колодок.

Замена тормозных колодок

Плохая работа дисковых гидравлических тормозов может быть обусловлена следующими причинами:

  • повреждение или загрязнение гидролинии или попадание внутрь ее воздуха;
  • полное истирание тормозных колодок;
  • загрязнение колодок или диска.

В первом случае требуется замена гидролинии или прокачка гидравлического тормоза, со вторым и третьим случаем разобраться проще.

Во-первых, внимательно осмотрите тормозные колодки. Все производители прописывают их минимальную толщину, при которой эффективность торможения не снижается. Кстати, неравномерность истирания левой и правой колодок говорит о том, что ротор не отцентрирован относительно калипера.

По мере истирания колодок клапаны придвигаются ближе к ротору, поэтому перед установкой новых колодок следует их слегка раздвинуть и заново отрегулировать их положение. Вся процедура замены состоит из следующей последовательности шагов: 1. Установите велосипед на ремонтный стенд и снимите колесо.

2. Удалите стопорное кольцо и выкрутите крепежный болт.

3. Вытащите старые колодки по направлению от оси втулки колеса. Запомните расположение возвратной пружины между колодками – она разжимает их после окончания торможения.

4. Тщательно очистите поверхность клапанов и внутренность калипера. Используйте специальную техническую ткань, не оставляющую ворсинок, и мягкий очиститель, например, изопропиловый спирт.

5. При помощи пластикового рычага, например, монтажки для замены камер, вдавите оба клапана в калипер. Чтобы правильно установить клапан, нужно надавливать на его центр, а не на край.

6. Установите между новыми колодками возвратную пружину и вставьте их в машинку.

7. Закрутите крепежный болт и установите стопорное кольцо.

8. Почистите тормозной диск и поставьте на место колесо. Проверьте правильность расположения ротора, колодок и работоспособность всей системы.

Новые колодки могут потребовать период «адаптации», поэтому в первое время обновленными тормозами следует пользоваться аккуратно.

В заключение следует сказать, что всю работу следует проделывать чистыми руками. Также, чтобы тормоза меньше загрязнялись, следует закрывать их при смазке цепи. При комплексном обслуживании велосипеда тормозная система ремонтируется в последнюю очередь.

Чем отличаются механические и гидравлические тормоза велосипеда

В механическом тормозе
ручка на руле соединяется с суппортом, который умеет перемещать колодки, с
помощью самого обычного тросика. Нажимаете на ручку и колодки как за веревочку
передвигаются к роутеру. Это классическая технология. Она используется уже
долгие годы и применяется, например, в ручном тормозе автомобиля.

В гидравлическом тормозе роль тросика, который прижимает колодки к диску, выполняет гидролиния. Сама же тормозная машинка адаптирована для использования с жидкостью. Технология тоже далеко не новая, но в велосипедной среде используется относительно недавно.

Устройство типичной тормозной гидравлической системы

Гидролиния – это обычная трубка, внутри которой находится тормозная жидкость любого типа. С одной стороны этой гидролинии установлена тормозная ручка, которую нажимает велосипедист. В ручке организована система поршней, который начинают выдавливать жидкость по трубке.

С обратной стороны на трубке установлена тормозная машинка, снабженная также системой поршней. Она «принимает» перемещение жидкости и передает нажатие на колодки, сжимая их. Эффект возможно достичь благодаря тому, что жидкость является несжимаемой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
