Как поменять шатуны и систему на велосипеде

Комментарии

Велосипедный шатун это специальный рычаг, усилие прилагаемое на него передается на вал каретки. Устанавливается пара шатунов с противоположных сторон под углом 180 градусов. Благодаря такой технологии велосипедист может по очереди прилагать усилия и давая ногам постепенно отдыхать.

Ремонт шатунов производится при малейших повреждениях, так как любая трещина может вызвать поломку всего шатуна которая может привести к печальным последствиям.

Приобретая новые шатуны обратите внимание на свою каретку, они различаются по оси и соответственно шатуны различаются по длине. В случае сорванной резьбы не обязательно покупать новую педаль, можно обратиться в мастерскую где нарежут резьбу заново

В случае сорванной резьбы не обязательно покупать новую педаль, можно обратиться в мастерскую где нарежут резьбу заново.

Иногда можно заметить хруст и вибрацию в каретке, но вероятнее всего виновата не каретка и все подозрения можно переложить на шатун, скорее всего разболтались соединения. Снимите шатун и нанесите свежую смазку. Далее все закрутите назад.

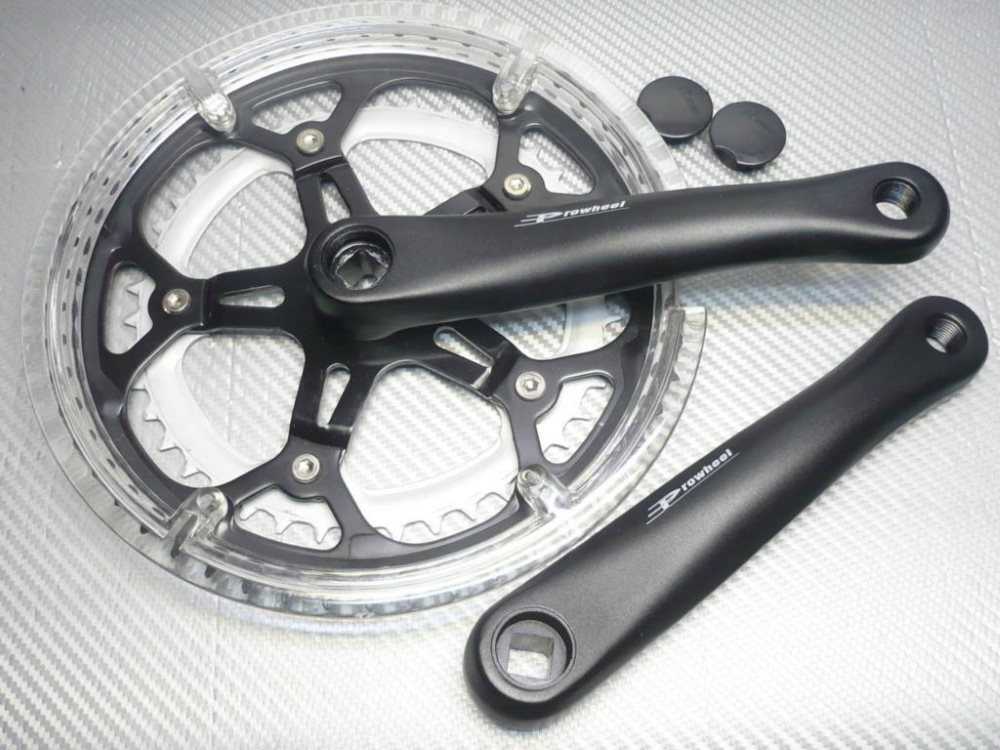

Крепления шатунов может делится на два вида. На квадрат и шлицевое.

Первый вид всегда встречается на велосипедах начального уровня, а также на любительских. В этих случаях вал каретки имеет квадратные торцы, которые становятся более узкими к краям. На эти узкие края и надеваются шатуны. Закрепляется это все простыми болтами или гайками

Также на валу может иметься отверстие с резьбой, в которое просто закручивается необходимый болт (важно подобрать правильный и точный диаметр)

Для удобства снятия шатунов используйте ключ в совместной работе с съемником. Те устройства которые дороже идут сразу с ручкой, ну и понятное дело. Которые подешевле потребуют поиска дополнительного элемента. Используя шлицевой съемник у вас наверняка не возникнет никаких проблем, они возникнут с квадратным съемником, ведь он требует некоторой сноровки. При неверном применении можно все окончательно сломать и испортить. Снять шатун можно будет только агрессивным способом.

Сложно сказать, что используя один из видов съемника снять шатуны сложная задача. Если приноровиться – то можно проводить необходимую работу за несколько минут. Если велосипед и все его комплектующий очень дорогие, то лучше не рисковать и обратиться в сервисный центр специализирующийся на ремонте велосипедов. Еще можно обратиться в опытному велосипедисту, который вероятнее всего может с закрытыми глазами разобрать и собрать весь велосипед за то время пока вы будете снимать шатуны.

Настоятельно рекомендуем вам обзавестись специальным ключом с которым работы по снятию шатуна и педалей пойдет значительно быстрее и комфортнее. Важным фактором является то, что снять шатун без съемника является хоть и выполнимой задачей, но вероятнее всего это повредит сам шатун или прочие комплектующие.

Конечно же все вело любители должны уметь не только преодолевать препятствия на пути, но и обращаться с комплектующими их железных коней. Такие знания позволят сэкономить достаточно средств на сервисных центрах или новых деталях. Конечно некоторые любители обращаются к специалистам, даже не пытаясь разобраться в проблеме и работе механизмов самого велосипеда. Но беда может возникнуть в любом месте и чтобы провести первичный ремонт, потребуются знания, которые можно получить лишь только при собственноручно замененных деталях. Иначе придется отправляться пешком до ближайшего центра, или просить помощи у проезжающих мимо вело любителях, если такие имеются. В крайнем случае придется вызывать такси. Еще в крупных городах существует сервис по экстренному ремонту велосипедов. Таким образом достаточно запомнить их номер и при возникшей проблеме обратиться к ним. Время прибытия составляет приблизительно десять минут. Так вы сможете продолжить свой путь и не замарать руки.

Помните, что самостоятельный ремонт это хорошо. Используйте специальные съемники для шатунов и приобретайте качественные материалы.

В каких случаях нужен демонтаж?

Вы можете столкнуться с демонтажем либо заменой этой детали, если:

• Произошло механическое повреждение. Если вам необходимо разобрать, смазать, промыть, отрегулировать кареточный механизм — для доступа к ней нужно открепить шатун.
• В соединительный механизм попал песок (вы это поймёте по характерному скрипу). Для устранения этой неполадки нужно разобрать и почистить посадочное место.
• Вы решили заменить неразборный блок звёзд на конструкцию, в которой соединение рычага и звёзд разъёмное. В бюджетных представителях байков встречаются именно неразборные блоки. На практике такие блоки непрактичны и неудобны.

Итак, появилась необходимость демонтажа и первый вопрос который возникает — как снять шатуны с велосипеда? Для этого необходимая определённая сноровка, поэтому рассмотрим для начала способ демонтажа с инструментом.

Как заменить передние звездочки на велосипеде?

М еняйте передние звёзды велосипеда с нашим пошаговым видео-руководством. Замена звёздочек на шоссейном или горном велосипеде является довольно простой задачей, требующей, однако, неотложного выполнения, когда изнашиваются зубцы. Вы можете поменять передние звёзды с целью изменения передаточного числа, уменьшение которого облегчит карабканье по склонам, а увеличение ускорит в гонках на плоскости. Перед началом работ выясните точный посадочный диаметр звезды (ПДЗ) вашей системы ведущих звёзд до покупки новых. Обычно ПДЗ 110 или 130 мм – или существенно уменьшенный или традиционного размера. Если велосипед укомплектован системой 50x34T, то ПДЗ почти наверняка 110 мм. Если стоит 53x39T, тогда ПДЗ будет 130 мм.

Конечно, вы всегда можете измерить диаметр окружности вашей системы, чтоб быть уверенным. Существуют исключения как, например, «четырёхлапки» используемые в новейших 11 скоростных навесках Shimano, для которых доступны различные по размерам звёздочки без переживаний о разнице в ПДЗ.

Шатуны велосипедные: общие сведения

Трансмиссия велосипеда имеет пару шатунов, расположенных по обе стороны от каретки. Детали устанавливаются на кареточном валу с помощью специальных креплений. В зависимости от производителя и типа велосипеда, крепления различаются, и чуть позже обязательно об этом поговорим.

Шатунная пара вместе с передними звездами образует систему. Она может быть разборной и неразборной. Первый тип встречается на бюджетных моделях велосипедов, включая односкоростные дорожники. Здесь износ звездочек развивается одновременно с усталостью материала рычагов. В случае преждевременной поломки шатунов система полностью подлежит замене.

По стандарту звезды располагаются справа по ходу движения, следовательно, к звездочкам закреплен правый шатун. На байках среднего и высокого уровня звездочки могут меняться отдельно от шатунной пары. Его можно снять и, таким образом, заменить лишь часть системы – изношенные звезды.

Разъемная система горного велосипеда

Шатунная пара и каретка – самые нагруженные узлы велосипедной трансмиссии, так как напрямую принимают толкательно-вращательные усилия от ног велосипедиста. В изготовлении деталей используются материалы:

• закаленная сталь;
• алюминий;
• титан;
• углеродное волокно (профессиональный шоссейный байк).

Значительную роль в динамике передвижения играют вес и форма шатунов. Производители стараются сделать их максимально легкими и компактными. Так, для уменьшения веса внутри детали специально делаются полости. Идея принадлежит японскому производителю Shimano:

Внутренние полости по технологии Hollowtech

Разобрать систему обычным гаечным ключом не получится, для этого потребуется специальный съемник шатуна. При вдавливании инструмента деталь свободно откручивается с оси каретки, не повреждая ее.

Как обойтись без съемника

В прошлом для крепления рычагов активно использовались клиновидные конструкции. Однако произвести снятие кривошипа, не повредив детали, было очень сложно. На смену им пришли каретки с квадратным валом, активно использующиеся и сегодня, и позволяющие демонтировать любую конструкцию шатуна с минимальными усилиями.

Однако если потребность починить велосипед возникла внезапно, например, в результате поломки кривошипа, а взять инструмент чтобы снять деталь негде, демонтировать кривошипы без специальных съемников поможет проверенный способ:

• в первую очередь необходимо снять заглушки, если велосипед обладает данной опцией;
• выкрутить шестигранные болты, используемые в большинстве современных кареток. Для этого вполне подойдет обычный ключ на 13;
• чтобы избежать повреждения шатуна, перед тем как снять, его необходимо плотно обмотать несколькими слоями ткани, а затем скотчем;
• затем нужно перевернуть велосипед и надежно зафиксировать его на руле и седле, прочно придерживая байк рукой;
• при помощи молотка или кувалды следует начать стучать по внутренней стороне шатуна, стараясь наносить удары как можно ближе к оси. При этом необходимо пытаться расшевелить рычаг.

В случае прочной спрессовки конструкции и невозможности снять отдельные компоненты, допускается нанесение точечных ударов стамеской или другим инструментом, приставленным к головке шатуна. Необходимо учитывать, что использование данного метода демонтажа может значительно повредить велосипед. Чаще всего страдают рамы и кареточные узлы. А один неудачный удар по звезде может полностью деформировать деталь и исключить ее дальнейшее использование.

Существуют и более простые способы:

• нанесение на велосипед специального состава, например, WD-40. Необходимо распылить жидкость в месте соединения вала и шатуна, дать проникнуть составу внутрь узла. Затем расшатывая и постукивая по рычагам, попытаться снять их;
• открутить соединительные болты, обильно смазать составом WD-40 место соединения. Не закручивая гайки проехать несколько километров. В трети всех случаев снятие кривошипа произойдет без приложения дополнительных усилий;
• если железный конь эксплуатируется в течение длительного периода, существует большая вероятность того, что детали прикипели друг другу чрезвычайно прочно. В этом случае для демонтажа могут пригодиться законы физики. Следует максимально нагреть место соединения вала с рычагом, а затем резко охладить, приложив предварительно подготовленный лед. Деталь в этом случае можно демонтировать без особых проблем.

Однако нужно принимать во внимание, что данные способы не всегда сработают при прикипевших друг к другу деталях. При спаявшихся друг с другом деталях опытные велолюбители рекомендуют разбирать велосипед с использованием при разборке болгарки или обычной дрели и с их помощью делать надпил на велосипедной втулке

Молоток, кувалда или другой инструмент помогут окончательно снять шатуны. Данный способ следует использовать только в том случае, если все прочие способы были безуспешными

При проведении манипуляций с велобайком необходимо соблюдать особую осторожность, так как одно неловкое движение в попытке демонтировать поврежденную деталь может окончательно испортить транспортное средство

Что из себя представляет шатун

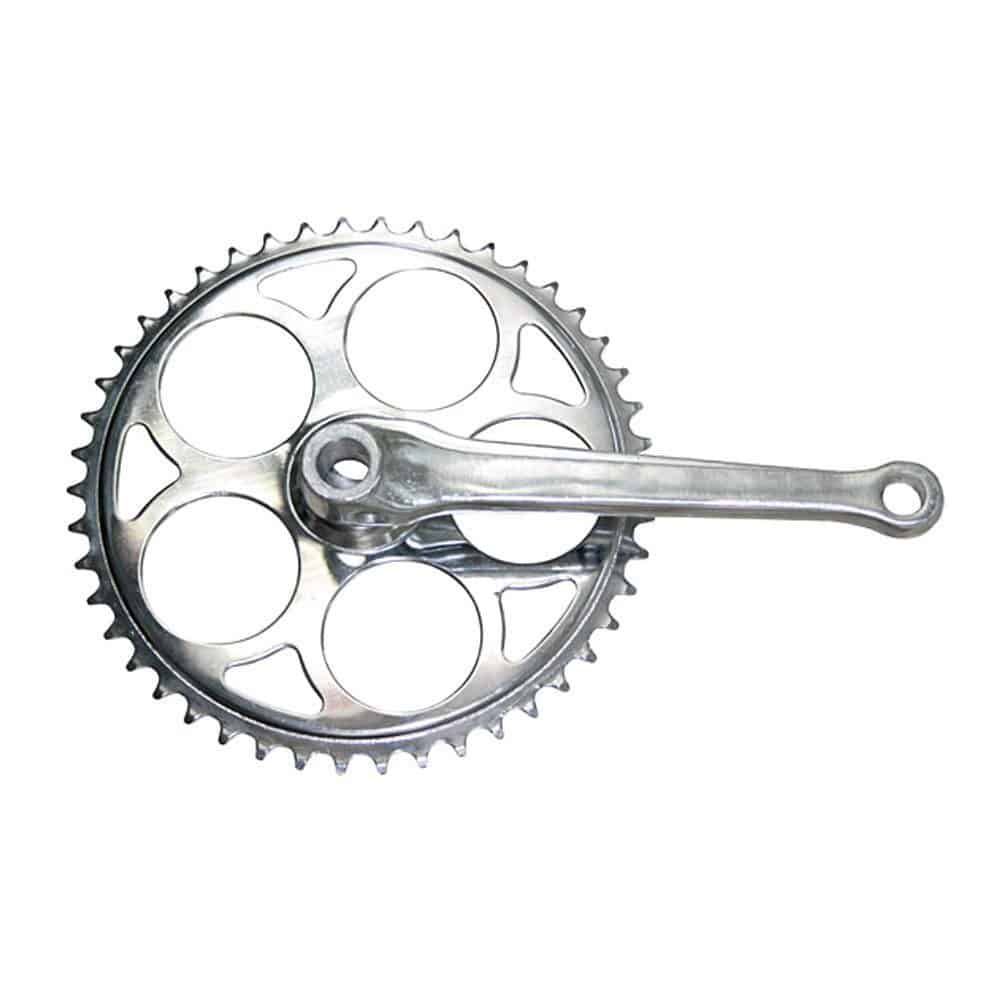

Велосипедный шатун — это рычаг из металла, на стержне которого расположены большая и малая головки. Существуют такие виды детали:

• Однокомпонентные. Это единая конструкция — левая, правая деталь, ось. Однокомпонентные отличаются большой прочностью, простотой в обслуживании, но довольно тяжёлые.
• Двухкомпонентные. В этой системе ведущая звезда, правый шатун и ось соединены, а левый присоединён с помощью отдельной гайки.
• Трёхсоставные. Самая распространённая конструкция. Её составляющие: ось, левый элемент и правый, совместно со звёздочкой.

В качестве креплений у этой детали могут быть шлиц или квадрат, который используют в спортивных дорогих байках. Можно встретить также новейшую разработку — роторную систему.

Как разобрать шатун без съемника?

Наиболее простым методом будет применение специального съемника. Если же подобный инструмент отсутствует, то для того чтобы разобрать, снять и произвести ремонт необходимо приложить определенные усилия и сноровку. Во время езды в область крепления этого элемента попадает грязь и пыль, элемент из-за больших нагрузок буквально прикипает к своему креплению. В таком случае нужно знать, как снять шатуны с велосипеда, съемник не используя. Исправить проблему и сделать ремонт можно своими силами, и это поможет доехать до места ремонта техники.

В неподходящих условиях можно попробовать следующие способы, для того чтобы снять деталь. Если открутить гайку или болт, которым крепится шатун и проехать некоторое расстояние, то элемент можно будет разобрать и снять гораздо легче, а в дальнейшем заменить или отрегулировать то, что требуется. Эффективен метод залить кипятком. Следовательно, вся грязь и пыль отмокнет и делая ремонт велосипеда, снять элемент будет легче

Данный вариант подойдет и тогда когда важно убрать педали. Важно знать и не перепутать в какую сторону какая педаль откручивается

Педаль левая имеет левую резьбу, а правая — соответственно.

Если каретка велосипеда требует регулировки, то также необходимо снять с велосипеда шатуны. Также помогут при непредвиденных поломках и другие рекомендации. Если поврежден трос переключателя скоростей или тормоза нужно заменить его новым, а если таковой отсутствует, то связать оборванные концы. Выход из строя спицы велосипеда — это также распространенная проблема. Тогда поможет проволока размером диаметра около 2 мм. Конец спицы рядом с ободом загибается крючком, а затем вставляется отрезок проволоки, которую нужно продеть через разъем втулки. Эта замена далеко не совершенна, но это позволит доехать до цели и места, в котором можно хорошо отремонтировать технику. Регулярный просмотр двухколесного транспорта и обслуживание позволят избежать множества таких проблем и сделать поездку приятной.

Надобность снять шатун появляется при условии его замены, установке новых звёзд, регулировке либо демонтаже . Смещение шатунов производится соответствующим ключом – съёмником шатунов.

Инструмент представлен в качестве винта, имеющего двухсекционную головку. Одна секция имеет вид гнездового ключа, вторая – граней под рожковый ключик. На винте накручена гайка уникальной конфигурации, оснащенная двусторонней резьбой изнутри и снаружи. Обычно съёмник дополняется переходником, необходимым при работе с кареточными элементами шлицевых соединений.

Совершать покупку новых шатунов необходимо с учётом их манеры крепления непосредственно к каретке. Крепление бывает квадратным и шлицевым. Последний вариант предполагает несколько стандартов. Параллельно учитывается длина покупаемого шатуна. Так, излишняя длина шатуна создаёт препятствия, когда транспортное средство движется по пересечённой местности. В свою очередь короткие шатуны потребуют дополнительных усилий от ездока.

В каких случаях необходим демонтаж шатуна

Шатун никакого обслуживания и особого ухода не предполагает. Его замена проводится только в случае, который мы описали выше и при механическом повреждении. Необходимость в демонтаже возникает, когда нам нужно добраться до каретки или полностью ее разобрать смазки, промывки или регулировки.

Также иногда после дождя возникает малоприятный скрип, который вызван попаданием песка в сопряжение шатун-вал. В этом случае его приходиться разбирать и чистить посадочное место.

Просто так шатун не снимется и для этого нужно применить либо определенную ловкость рук, либо специальный съемник. Об этих способах мы расскажем подробно.

Установка шатуна

К последнему этапу ремонта все детали должны быть вычищены и обильно покрыты смазкой. Это поможет облегчить и ускорить установку шатунов обратно на велосипед. В дальнейшем снять деталь будет заметно проще, а во время езды не будет лишних скрипов и хрустов.

Шатун глубоко сажается на вал, чтобы при движении не возникали люфты, иначе посадочное гнездо разболтается и будет сломано. Фиксация достигается закручиванием крепежных болтом на 50-70 Нм со значительным усилием (при этом учитывают длину шатунов). Рекомендуется перед установкой осмотреть целостность соединения. Процесс осуществляется так:

Надеть цепь на каретку (при монтаже правого элемента), затем шатун на ось, закрутить стягивающее крепление.
Надевая другой шатун, важно не перепутать его положение.
Болты затянуть сильно, иначе это чревато поломками.
Надеть заглушки от грязи, цепь на звездочку.

Шатун — важная деталь, на которую приходится значительная часть нагрузки. Она проста по своему устройству, потому без проблем поддается демонтажу, может быть заменена при поломке. При ремонте стоит воспользоваться съемником, изучить инструкцию о том, как снять шатун с велосипеда, особенно если нет опыта соответствующей работы.

Из чего сделан шатун

Шатуны ДВС делаются из стали методами ковки и штамповки. Для двигателей с высокой нагрузкой, это, например, гоночные авто и боллиды, шатуны могут выполнятся литьем титанового сплава.

Для ДВС массового производства шатуны изготавливаются методом горячей штамповки из следующих среднеуглеродистых и легированных марок сталей:

1. Сталь 40. Сталь с содержанием углерода 0,4 %.
2. Сталь 45. Означает, что углерода в сплаве 0,45 %.
3. Сталь 45Г2. Шифр этой марки таков: в сплаве содержится 0,45 % углерода (С) и марганца (Mn) 2 %/
4. Сталь 40ХН. В этом легированном сплаве, помимо 0,4 % углерода, содержится хром (Cr) в объеме 1 % и никеля (Ni) в объеме 1 %.
5. Сталь 30ХМА. Это шифр жаропрочной релаксакционнстойкой стали. В составе 0,3 % С; хрома (Cr) 1%; молибдена (Mo) 1 %. Буква «А» говорит, что сплав улучшенный, прошел закалку с высоким отпуском.

Устройство съемника, его достоинства и недостатки

Как правило съемник состоит из винта, траверсы, нескольких захватов и воротка. У моего съемника в дополнение к выше перечисленным деталям так же есть специальные стяжные болты.

Мой съемник предназначен для снятия подшипников с генераторов автомобиля и других агрегатов. Для снятия подшипника нужно упереть конец болта в вал генератора, с помощью стяжных болтов подбираем диаметр подшипника и этими же стяжными болтам стягиваем захваты до тех пор пока они не будут в упор с подшипником. Далее крутим болт, а он начинает выпрессовывать подшипник. После того как сняли подшипник, раскручиваем стяжные болты и освобождаем подшипник.

Достоинство моего съемника в том, что благодаря стяжным болтам можно снять подшипник практически всех диаметров, а благодаря шарику на конце винта он не так сильно врезается в поверхность на которую надет подшипник. Недостаток в том что вместо двух захватов можно использовать три, но меньшего размера. Более существенных недостатков этот съемник не имеет. Он не сложен как в конструкции, так и в процессе использования.

Рисунок 1 – Устройство съемника

1 – упорный винт, 2 – траверса, 3 – захват, 4 – стяжной болт, 5 – вороток.

Съемник шатунов (системы)

Инструмент для снятия системы не интегрированного типа с вала каретки. Как правило совмещает в себе две функции: сам съёмник и шестигранник для разборки педалей. Шатуны на валу каретки удерживаются болтом под внутренний шестигранник на 8 мм. Так как шатун плотно сидит на валу каретки и обычно «прикипает» к нему, то после после откручивания болта, чтобы снять шатун требуется съемник.

Конструктивно — это винт с двухсекционной головкой — грани под рожковый ключ и гнездовой ключ. На рожковый ключ навинчена гайка специальной формы с наружной и внутренней резьбой. Иногда к съёмнику дополнительно прилагается переходник для кареток шлицевых стандартов.

Съемник каретки

Шлицевой ключ для снятия и установки каретки велосипеда картриджного типа. Бывают двух видов: с осью для центровки и без неё. Чтобы установить или снять (особенно тяжело) каретку необходимо большое усилие и использование гаечного ключа большой длины (иногда для удлинения рычага применяют стальную трубу) или зажать съёмник в тиски.

Съемник кассеты

Шлицевой ключ для снятия и установки кассеты велосипеда. Съёмник кассеты также используется, чтобы снять крепёжные гайки тормозного диска типа Center lock и для демонтажа некоторых видов велосипедных вилок. Существуют три разновидности: стандартный, со штифтом (удобней в работе, но не годится для разборки вилок) и со встроенной ручкой (также удобный в работе, но большой и тяжёлый).

Съемник трещотки

Это шлицевой ключ для демонтажа и установки трещотки велосипеда. При вращении педалей велосипеда, соединение втулки и трещотки затягивается, поэтому необходимо приложить большое усилие, чтобы её открутить. Она откручивается против часовой стрелки — обычная правая резьба, лучше использовать разводной длинный ключ. Если покрышка не снята и накачана, то колесо при снятии проще удержать. Съемники трещотки и съёмник кассеты не совместимые между собой, хотя и похожи внешне.

Также прочитать на эту тему:

Ножи для велотуристов. В складных ножах клинок прячется в его рукоятку. Этим добивается портативность ножа и уменьшение его размера в два раза. Приспособления для открывания ножа имеют различную конструкцию – самые простые открываются двумя руками, более продвинутые имеют кнопку или рычажок…

Велосипедный мультитул. Велосипедный мультитул – это набор инструментов для ремонта и обслуживания велосипеда в виде раскладного ножа. Стандартный инструмент для ремонта современных много скоростных велосипедов в домашних и полевых условиях. Позволяет не возить с собой множество ключей и имеет…

Конусный ключ. Конусный ключ – это одна из разновидностей гаечного ключа. Предназначен для регулировки и затягивания конусов втулок. Конусный ключ отличается от обычного ключа того же размера намного меньшей толщиной и составляет примерно 2 мм. У конусов втулки узкие шлицы, поэтому…

Выжимка цепи. В некоторых цепях для её снятия и установки используют разъёмное звено, поэтому выжимку не используют. Но, в поездке её необходимо иметь, так как цепь иногда рвётся, и её надо ремонтировать – заменить участок цепи или при поломке петуха или заднего переключателя укоротить цепь…

Инструменты: 1. Набор шестигранников; 2. Отвёртки – крест и обычная; 3. Ключи – 7, 9, 10, 15; 4. Выжимка для цепи; 5. Ключ для спиц; 6. Ключ разводной средний;
