Оригинальный велотюнинг: как сделать подсветку для колёс

Стайлинг велосипеда

Самый простой способ обновить вел и придать ему индивидуальность — покраска. Свежий цвет способен преобразить даже старенький «Аист», что уж говорить о модном Leon XC 80.

Чтобы перекрасить раму, понадобятся:

• наждачка;
• грунтовка;
• растворитель;
• краска нужного цвета в баллонах.

Вначале необходимо скрупулезно вымыть раму, скрутив с нее остальные детали. После — снять старую краску, используя растворитель. Неровности и шероховатости следует зашкурить наждачной бумагой, а потом — обезжирить поверхность для покраски и дать ей полностью просохнуть.

Как и перед окрашиванием стен, раму нужно прогрунтовать. Лучше — в 2-3 слоя, при этом каждый предыдущий слой должен высохнуть перед нанесением следующего. И только после высыхания последнего слоя на поверхность распыляют краску. Сроки высыхания производитель обычно указывает на баллонах.

Важно: Следует позаботиться о хорошей вентиляции в помещении, где проводится окрашивание. Дополнительно украсить раму на модели вроде Cross 1300 можно приглянувшимися рисунками

Для этого потребуются специальные трафареты, которые можно приобрести в специализированных торговых точках или сделать самому на самоклеящейся пленке

Дополнительно украсить раму на модели вроде Cross 1300 можно приглянувшимися рисунками. Для этого потребуются специальные трафареты, которые можно приобрести в специализированных торговых точках или сделать самому на самоклеящейся пленке.

Покраска колес осуществляется по тому же принципу, что и рамы. Но обязательно нужно закрыть от краски втулку и спицы. Также доступны для самостоятельного стайлинга:

• смена покрышек;
• перетяжка колес пленкой;
• оснащение их лопастями из пластика или фанеры.

Тем, кто хочет серьезных изменений, стоит обратить внимание на литые колеса, обладающие надежной и привлекающей внимание конструкцией

ТЮНИНГ ВЕЛОСИПЕДА СВОИМИ РУКАМИ: ФОТО-ИНСТРУКЦИЯ

Тюнинг велосипеда своими руками (фото будут представлены ниже) представляет собой интересное и увлекательное занятие, которое под силу каждому, от вас же потребуется проявить свою фантазию и мастерство, в любом случае всегда можно обратиться за помощью к специалистам.

Тюнинг велосипеда заключается не только в его художественном оформлении, но и в установке более качественных, комфортных и надежных комплектующих. Это может быть замена педалей, руля, седла, тормозов.

О апгрейде последних мы сегодня и расскажем, вернее это будет не полностью вся система тормозов, а лишь замена тормозных рычагов.

Следует помнить, что конструктивно рычаги имеют похожую структуру, но более дорогие изготавливаются из более качественных материалов, поэтому они легкие, но более жесткие.

Также качественные тормоза отличаются траекторией движения тормозных колодок (их поступательное перемещение, а не по дуге окружности). Это такие тормоза, как Shimano Deore Lx.

Если вы все же решили поменять тормозные рычаги, то следует знать, что они бывают разными для тормозных колодок — резьбовыми и безрезьбовыми. Поэтому, при покупке следует выбирать подходящего типа рычаги, иначе придется покупать новые колодки.

Теперь про установку рычагов. Перед тем, как начать работу, следует убрать всю грязь с оси тормозов. Также следует очистить отверстия для фиксатора. Теперь на ось следует нанести густую смазку (немного).

Тормозной рычаг может быть представлен в разных конструкциях, однако все эти конструкции совмещаются с креплениями на передней вилке и раме. Фиксатор находится возле отверстия для оси. Фиксатор вставляется в специальное для этого отверстие. Рычаг имеет регулировочный винт для отводящей пружины.

Также следует помнить, что рычаг правый отличается от рычага левого. У первого имеются винты для крепления троса, а у второго хомуты для наконечника троса.

Перед тем как установить рычаг, определите для какой стороны он подходит. Рычаг, который имеет хомут, подходит для той стороны, которая имеет трос.

Теперь про установку. Рычаг следует одеть на ось, и в одно из отверстий вставить фиксатор. Начните со среднего. Если вам не нравится, как двигаются тормоза, то просто переставьте фиксатор рычага. Следует учитывать, что стоять они должны в одинаковом положении.

Теперь следует завернуть в отверстии оси фиксирующий винт. Чтобы закрепить винт покрепче, возьмите краску и немного пройдитесь по резьбе. Второй тормозной рычаг устанавливаем точно так же.

Теперь возьмем тормозные колодки и установим их (если вы еще этого не сделали). Сильно их не затягивайте, так как их нужно еще отрегулировать. Для начала установите колодки так, чтобы они стояли перпендикулярно ободу и тормозным рычагам.

При этом, если поворачивается тормозной рычаг, то колодки упираются в боковую поверхность обода – это их правильная установка.

Следуя инструкции написанной выше, вы сможете эффективно установить тормозные колодки на ваш велосипед.

Педали

Замена педалей ощутимо меняет стиль езды. Обычно стандартные педали меняются на контактные. Для тех, кто впервые о них слышит: это педали, которые требуют специальных ботинок с «шипами». Шипы позволяет «прикрепить» ногу к педали, что значительно повышает эффективность кручения и позволяет забыть о «слетающей ноге». Многие отмечают, что в первое время улучшений не чувствуется, скорее даже испытываешь неудобства и страх падения. Но стоит только вернуться к обычным «топталкам», как разница оказывается на лицо.

К каждому виду контактных педалей — свой набор обуви, который стоит в 3 — 4 раза дороже, чем сами педали. Одним словом, такая «прокачка» велосипеда встанет в копеечку.

Дополнительные аксессуары: стильно, удобно, практично

Протюнинговать велосипед можно и с помощью обвесов. Аксессуары придают велику особенный стиль, некоторые из них играют значимую роль в удобстве и безопасности передвижения. К распространенным дополнительным элементам относятся:

• звонок или клаксон;
• зеркало заднего вида;
• крылья;
• багажник и велокорзина;
• держатель бутылки;
• велокомпьютер;
• подножка.

Звуковым устройством снабжено большинство велосипедов, но если вдруг звоночка нет, самое время его поставить. При движении по тротуарам среди пешеходов это вещь неоценимая.

Зеркало заднего вида позволяет контролировать обстановку сзади, уменьшает «слепую зону» велосипедиста. Пригодится всем, кто катает свой байк по автодорогам.

Поставил зеркало – прибавил уверенности на дорогах

Крылья – простой, но эффективный защитник от грязи. Их можно поставить с нуля или заменить на другие. Так, например, широко разошлись пластиковые крылья как альтернатива металлическим.

Велобагажник и корзина окажутся полезными для дорожников, которые часто перевозят с собой небольшие грузы. Кроме пользы, эти обвесы придадут сити-байку законченный вид.

Вода – необходимый спутник велосипедиста. Очень удобно закрепить бутылку с помощью специального держателя на вертикальную трубу под седлом. К держателям продаются специальные вместительные фляги, которые не только более удобны в поездках, но и будут подходить под дизайн велосипеда.

Бутылочный держатель можно соорудить и своими руками

Велокомпьютер – серьезный элемент велотюнинга. Эти компактные устройства позволят фиксировать скорость, пройденное расстояние, время в пути и много другое.

С подножкой проблема поставить велосипед разрешится раз и навсегда. Если она уже была включена в комплектацию велосипеда, не надо ее снимать. Она пригодится обязательно и очень скоро!

Тюнингованный велосипед (в меру!) смотрится приятно и гармонично

Он подарит положительное настроение своему владельцу, будет более удобным и безопасным, привлечет внимание других людей и станет примером для подражания. Перед обновлением следует тщательно продумать, что именно нуждается в доработке, и найти способ подчеркнуть основные достоинства. Зачастую велосипед – это выражение стиля езды, эмоционального настроя велосипедиста

Оказывается тюнинг велосипеда не менее интересное занятие, чем тюнинг автомобилей, к примеру. Поэтому, в определенный момент возникает вопрос: “Как апгрейдить свой велосипед?” “Как сделать тюнинг велосипеда в домашних условиях своими руками, с чего начинать”

Зачастую велосипед – это выражение стиля езды, эмоционального настроя велосипедиста. Оказывается тюнинг велосипеда не менее интересное занятие, чем тюнинг автомобилей, к примеру. Поэтому, в определенный момент возникает вопрос: “Как апгрейдить свой велосипед?” “Как сделать тюнинг велосипеда в домашних условиях своими руками, с чего начинать”.

Световой тюнинг велосипеда

Любители кататься на велосипеде в темное время суток наверняка заинтересуются возможностью светового тюнинга своего транспорта. На рынке представлено такое многообразие световых «фишек» для тюнинга, что при желании можно превратить велосипед в «новогоднюю елку» — вряд ли это станет показателем грамотного светового тюнинга. А что вообще входит в понятие «световой тюнинг велосипеда»? К разновидностям такого тюнинга относятся:

• установка заднего фонарика и передней фары;
• подсветка диодными лентами руля, колес и рамы;
• подсветка фосфорного типа;
• установка поворотных сигналов;
• использование световозвращателей.

Поворотные сигналы – это новинка в сфере велосипедного тюнинга, но достаточно практичная. Согласитесь, выпад руки в сторону предполагаемого поворота ослабевает устойчивость велосипедиста, а световой сигнал о потенциальном маневре и другим участникам дорожного движения будет заметен/понятен, и неудобств самому велосипедисту не доставит.

Диодные ленты можно устанавливать по всему контуру велосипеда – они будут практически незаметны в светлое время суток, но сыграют важную роль во внешнем виде велотранспорта и безопасности движения велосипедиста вечером (в сумерках) и ночью.

Отдельно нужно рассмотреть световой тюнинг колес – можно оклеить их фосфорными полосками, диодными и/или световозвращающими лентами. Специалисты рекомендуют выбрать какой-то один способ светового тюнинга колес велосипеда:

• обклеить диодными/фосфорными/световозвращающими лентами только обода колес;
• использовать диодные ленты для светового тюнинга спиц;
• задействовать в обработке различными световыми лентами все колесо.

Обратите внимание: для светового тюнинга колес велосипеда были придуманы световые пластинки — они крепятся на спицах и при вращении колеса «показывают» различные картинки, разноцветные блики, абстракции. Зрелище действительно будет потрясающим, но батареек хватит всего на несколько часов

Затюнить колеса аниматорскими (световыми) пластинками могут только специалисты.

Трансмиссия

Плохое переключение передач — это бич дешевых велосипедов, но зачастую в этом виноваты сами владельцы, не содержащие технику в порядке. Для начала постарайтесь выжать максимум из имеющихся механизмов.

При определенном умении можно настроить даже нижние группы трансмиссии, но переключения всегда будут сопровождаться задержками. Это обусловлено большими допусками и люфтами в конструкции.

Я бы рекомендовал сменить, как минимум, задний переключатель на что-то не ниже Shimano Deore. Кстати, четкость переключений зачастую зависит не от переключателей, а от манеток (шифтеров).

Поэтому, не лишено смысла поставить манетки классом выше, например, SLX. Кассету также придется менять, и она должна быть на то количество скоростей, которое соответствует манетке.

Передний переключатель, как правило, требует меньше внимания, и будучи один раз правильно настроенным, работает без сбоев. Если и менять, то только из фетишистских соображений.

Менять ли систему (передние звезды и шатуны) — вопрос философский. Если нет цели заниматься облегчением велосипеда, то выбрасывать рабочую систему, просто для того, чтобы заменить её на более высокую по уровню — несерьезно.

Четырёхколёсный двухместный веломобиль

Четырёхколёсные веломобили встречаются реже трёхколёсных

По сути, это два велосипеда, объединённые одной рамой. Рама изготавливается из стальных труб. Её размеры зависят от роста водителя. Помимо рамы, серьёзные изменения вносятся в рулевое управление. Две передние вилки соединяются с помощью тяги. Из особенностей стоит отметить двойной педальный узел. У каждого седока он свой. Изменена здесь только длина цепи. Тормоза на задних колёсах остаются оригинальные.

Чтобы собрать такой аппарат, нам пригодится:

• два одинаковых велосипеда;
• стальные трубы диаметром 2,5 см;
• ДСП, поролон и обивка для сиденья;
• сварочный аппарат, болгарка, набор инструментов.

Чтобы заранее всё просчитать, нарисуйте чертёж

Изготовление такого веломобиля займёт немало времени. Сложности связаны в основном с изготовлением рамы. Будет шанс проявить себя в качестве инженера и сварщика. Зато какое удовольствие от полученного результата! Только представьте поездку с любимой на таком монстре. А какой шанс провести время с детьми? Их можно привлечь и к постройке, пусть оторвутся от своих смартфонов. Приятное времяпрепровождение обеспечено в любом случае.

Преимущества:

• удобство;
• необычность консрукции;
• возможность побыть вдвоём.

Недостатки:

• громоздкость (на балконе хранить не получится);
• сложнось конструкции.

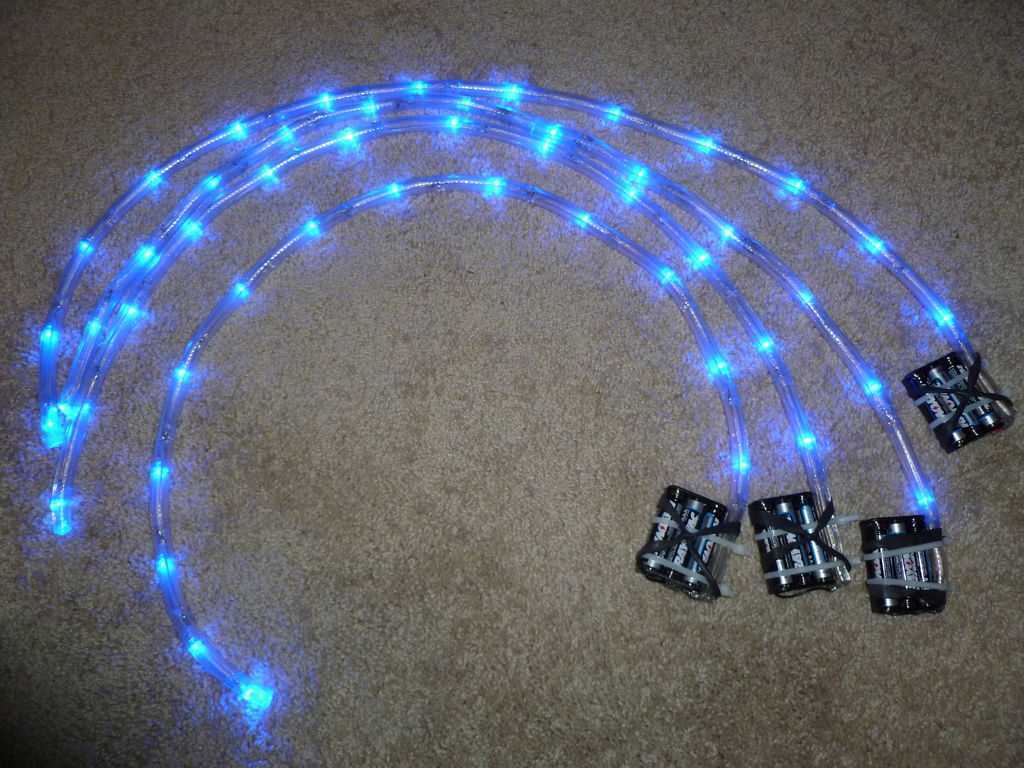

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

• медицинская прозрачная трубка (для катетера);
• изолированный медный одножильный провод Ø 0.75 мм;
• светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
• несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
• элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Но для надежности расчетов лучше купить диоды с точно известными параметрами. Чтобы не вдаваться в математические формулы и методики, вычислим параметры сопротивлений, используя онлайн-калькулятор (http://cxem.net/calc/ledcalc.php). Кроме значения необходимых резисторов он предоставляет схему подключения.

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

Рассчитанная калькулятором схема

1. сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
2. рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
3. рассеиваемая мощность на светодиодах: 336 мВт;
4. полный ток, потребляемый всей схемой: 40 мА;
5. полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

Изготовление трубки

• Отмеряем трубку по радиусу колеса.

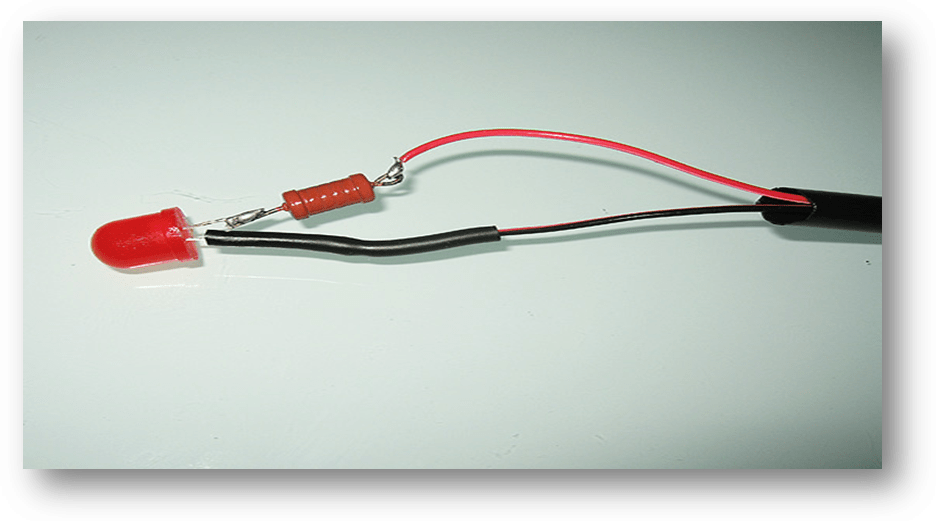

• Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

• Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
• Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
• Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

Велосипедисты часто стремятся приукрасить свой транспорт, особенно эффектно это поможет сделать подсветка. Подобный тюнинг не считается непременным условием активного отдыха на рассматриваемом виде транспорта, но сделать его оригинальным точно сможет. Что же это такое и зачем нужна подсветка для велосипеда разберем детально в данной статье.

Каким должен быть передний багажник

Для тех, кто финансово независим, можно экспериментировать и достигать цели, основываясь, на собственных ошибках, сравнении вариантов.

Есть вариант получить консультацию опытных велосипедистов или квалифицированных специалистов.

Возможность установки на разные виды велосипедов

Рассмотрим варианты креплений:

I вариант. Имеются места крепления к раме и верхним перьям. Соединение проводится в 4-х точках.

II вариант. Есть отверстия в дропауте, нет в перьях. Два вида решения:

• багажник крепится в трех точках хомутом к штырю или подседельной трубе. Это снижает жесткость системы;
• верх конструкции крепится в 2-х точках хомутом к верхним перьям. Механизм более жесткий.

III вариант. Отсутствие мест соединения. Этот казус можно решить так:

• к верхним перьям снизу и удобной точке сверху закрепить хомутами. Конструкция ненадежная. Можно использовать для недлительных поездок.
• к нижним перьям и верхним перьям (удобное место) крепим хомутами. Более надежная система.

Двухподвес – сложно установить багажник, который будет, жестко крепится. Здесь больше подойдет консольный тип.

Также можно использовать багажник с креплением на верхние перья задней подвески. Эта конструкция ненадежна в поездках по горной местности.

Монтаж на горный велосипед – идеальное решение, это самостоятельно изготовить кронштейн. Для надежности закрепить хомутами к раме.

По типу рамы различают три вида велосипеда:

• двухподвес (горные велосипеды, спортивные);
• хардтейл (несколько моделей горных, туристические, гибрид);
• ригид (большинство туристических, дорожные).

Для последних 2-х видов подойдут багажники классического типа.

Допустимая грузоподъемность.

Производители выпускают багажники, указывая допустимую нагрузку.

Рассмотрим основные критерии:

Классический. Рассчитан на 20-25 кг. Превышение груза приведет к поломке соединительных элементов (болты и резьбовые отверстия).

Передний. Предназначен для 5-7 кг. Багажник способен выдержать больше веса, но при этом стоит иметь навыки вождения. Если намечается длительная поездка, стоит распределить нагрузку на передний механизм (30%), задний (70%).

Консольный. Предусмотрена нагрузка 10-15 кг. Даже минимальная нагрузка будет оказывать давление на подседельный штырь, трубу рамы и дополнительно собственный вес. Этот нюанс стоит учесть.

Реализация популярных идей

Применение графической подсветки является фактически разновидностью предыдущего вариант. Разница заключается в том, что вместо одной точки на ободе монтируется целый блок. Во время езды световая полоска формирует определенный светящийся узор. Так как огоньки располагаются вдоль радиуса колеса, то создается эффект практически для всей площади, заключенной в ободе.

Крепление осуществляется на спицы. Для этого используют идущие в комплекте хомуты. Для электропитания необходимо установить одну или несколько микропальчиковых батареек (формат ААА). Большое количество светодиодов выглядит очень пестро, создавая неповторимый рисунок.

Оригинально смотрится подсветка колес велосипеда или рамы с помощью неонового источника. После соединения такой трубки с электропитанием получается источник света с равномерным ярким свечением по всей длине провода с инертным элементом.

Неоновые трубки

Принцип свечения заключается в том, что внутри источника имеется медножильный провод. Он покрыт слоем люминофора. Поверх него уложена пара тонких кабелей. Такой состав скрыт в трубке их прозрачного ПВХ. Она может иметь всевозможные оттенки и диаметр. С одной стороны световой источник подключается к инверторному спецблоку питания, а с другой стороны монтируется технологическая заглушка.

Чтобы подключить систему неоновой подсветки, необходимо зафиксировать трубку ПВХ в требуемых местах, например, вдоль периметра обода. Для этого используют пластиковые хомуты. Инвертор монтируется там же таким же методом.

Украшение светодиодными огоньками может производиться в виде ленты. Для ее фиксации необходимо применить особую методику.

Нередко встречаются велосипеды, на которых установлены единичные лампочки в определенном порядке. Часто их ставят на внутреннюю сторону колеса.

Различные модификации конструкций

Универсальный багажник — модель классической конструкции с двумя местами прикрепления: рама и эксцентрик подседельной трубы. Это наиболее сбалансированная модель: повышенная устойчивость и комфорт в эксплуатации. Продольный уровень прочности может изменяться в зависимости от толщины и местоположения стойки. Самая прочная конфигурация – алюминиевая конструкция выдерживающая до 30 кг груза.

Консольный багажник подсоединяется к подседельной трубе, из-за неустойчивого крепления повышается вероятность поломки или деформации. Производители заявляют 25 кг веса, по отзывам пользователей больше 8-10 кг в багажник класть не стоит – перегрузка будет отражаться на любом повороте или неровности дороги. Плюс багажника – легкость установки и съёма, для установки требуется закрутить два болта. Покупка багажника целесообразна только в том случае если вес предполагаемых грузов не будет превышать 9 кг или как вариант самостоятельно модифицировать крепление дополнительными болтами и хомутами.

Передний багажник отличается способом крепления: первый крепится на дугу для ободных тормозов, выдерживает вес до 5 кг; второй подсоединяется к рулевой колонке и выдерживает массу до 8 кг.

V-образная конструкция заднего багажника характеризуется повышенной прочностью благодаря особенности конструкции.

У багажника присутствует несколько стоек: прямая вертикальная и боковые с наклонением к хвосту. Усовершенствованный вариант модели с фигурными стойками (буквой «Ч») выдерживает до 30 кг весовой нагрузки.

Х-образная модель – характерен короткими стойками и низкой стоимостью. Для оптимальной эксплуатации рекомендуется дополнительно устанавливать защиту от сцепления груза и колес велосипеда.

Покупка целесообразна только с условием редких и не длительных поездок, для любителей велопутешествий такая модель не подойдёт.

Самодельное приспособление с функциями багажника можно создать собственными руками, для этого понадобятся гайки и мебельные алюминиевые профили: профиль прикрепляется к трубке под седлом и к раме, и перекрываются коротким профилем.

Для более комфортной эксплуатации по бокам рамы конструкцию можно дополнить старым держателем с советского велосипеда.

Эта модификация защитит груз при падении, но увеличит нагрузку на заднее колесо.

Тюнинг велосипеда в домашних условиях

Тюнинг велосипеда в домашних условиях может оказаться совсем несложным делом. Кропотливым – да, но несложным. Вы можете приобрести недорогую модель велосипеда и потом переделать ее под себя и сделать велосипед вашей мечты.

Для того чтобы апгредить свой транспорт необходимо запастись терпением и инструментами. Итак, с чего же начать? Для начала вы можете установить более комфортные и качественные детали на свой велосипед:

• седло – более комфортное и вам подходящее;
• тормоза;
• педали (обычные заменить на контактные);
• установить или снять багажник;
• колеса (или просто заменить покрышки на более функциональные и подходящие вашему стилю катания);
• руль и др.

Определившись с тем, что бы вы хотели усовершенствовать технически, можно подумать над усовершенствованием художественным.

В домашних условиях вы с легкостью можете установить светодиодную подсветку на велосипед, поменять обычные ниппели на светящиеся, ведь в каждом комплекте таких подсветок имеется своя несложная инструкция. Светодиодная подсветка может устанавливаться где угодно:

• на спицах колеса в виде различных рисунков;
• на руле;
• на педалях;
• на раме и др.

Следующим шагом может быть покраска велосипеда. Это также не очень сложная процедура, если подойти ответственно к этому процессу. Следует качественно подготовить раму велосипеда перед покраской:

• с нее необходимо все снять;
• далее вы должны для более качественной работы удалить с нее все неровности, наклейки (вышкурить);
• желательно прогрунтовать раму;
• после этого раму можно красить.

Красить раму будет лучше из маленького краскопульта. При покраске не рекомендуется по одному и тому же месту проходить больше двух раз. После того, как вы покрасили раму, дайте ей просохнуть несколько дней (даже если краска высохла быстро). Это позволит краске лучше закрепиться.

Следует сказать, что тюнинг велосипеда в большей степени зависит от умений велосипедиста работать с инструментами. Если вы мастер на все руки, то вы можете полностью изменить внешний вид заводского велосипеда (приделывая к нему необходимые вам детали, которые вы можете сделать дома своими руками). В любом случае, все будет зависеть только от вашей фантазии.
