Зид “бархан”: обзор и технические характеристики трицикла

Разновидности вездеходов

Каждая вездеходная машина имеет своё предназначение. Если для болотистой местности вездеходы должны иметь одну конструкцию, то для преодоления водных преград необходимо другой вид авто. Выделяют четыре основных вида техники.

1. Болотоходы. Чаще всего применяются для поездок по болотистой местности с целью осушения территорий. Техника позволяет делать георазведку на заболоченной местности и прокладывать различные трубопроводы.
2. Снегоходы. В местности, где большую часть года лежит снег, целесообразно иметь технику, которая сможет пройти через внушительный снежный покров. Вездеходы со сверхнизким давлением в шинах незаменимы для жителей Крайнего Севера.
3. Амфибии. Если на территории есть большое количество водных препятствий, то специально сконструированная машина не только поможет их преодолеть, но и сделает это максимально комфортным. Некоторые виды вездеходов также способны плавать.
4. Универсальные вездеходы. Машины сконструированы особым образом, благодаря чему сочетают в себе свойства предыдущих видов и отличаются высокой проходимостью в любых условиях. Если при приобретении машины нет определённой цели для вездехода, то лучше купить универсальное авто и при необходимости модернизировать его. Нередко среди этой категории встречаются машины с ломающейся рамой. Такие автомобили эффективны при поездках по очень неровной местности, где передние и задние колёса могут находиться на разных плоскостях. Существуют самодельные вездеходы на шинах низкого давления с ломающейся рамой, которые имеют повышенную функциональность и грузоподъёмность.

По назначению вездеходы можно разделить на:

1. Пассажирские. Вездеходы могут перевозить до 15 человек, благодаря чему осуществляется передвижение людей в сложных климатических условиях.
2. Грузопассажирский. Обычно вездеходы, которые производятся на заводе, имеют грузовой отсек и 4 пассажирских места. Машины удобны в эксплуатации и имеют достаточно большую грузоподъёмность.
3. Грузовые. Автомобили могут перевозить только грузы.

Самодельные вездеходы на шинах низкого давления могут иметь различную комплектацию.

Встречаются небольшие двухместные вездеходы с облегчённой рамой, которые предназначены для поездок на охоту или рыбалку, и огромные машины, способные вмещать в себе большое количество людей и грузов. Так как функциональность самодельных транспортных средств определяется только конструктором и владельцем, то их обзор сделать практически невозможно.

ЗиД “Бархан”: технические характеристики

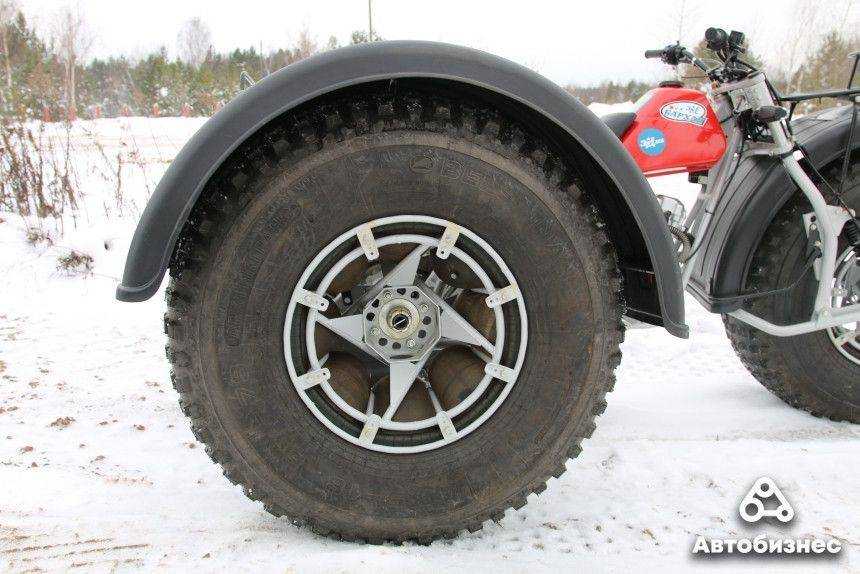

А теперь к самому интересному. Что же делает трицикл-вездеход “Бархан” снегоболотоходом-амфибией? Первое, с чего стоит начать, — колёса ЗиД “Бархан”. Обут каракат в камерные шины “Бел-79″ (1020*420, 18”) с рабочим давлением в пределах 0,1-0,3 кгс/см2, надетые на металлические трубчатые диски открытого типа. Все три колеса одинаковые, взаимозаменяемые.

Несколько слов о подвесках:

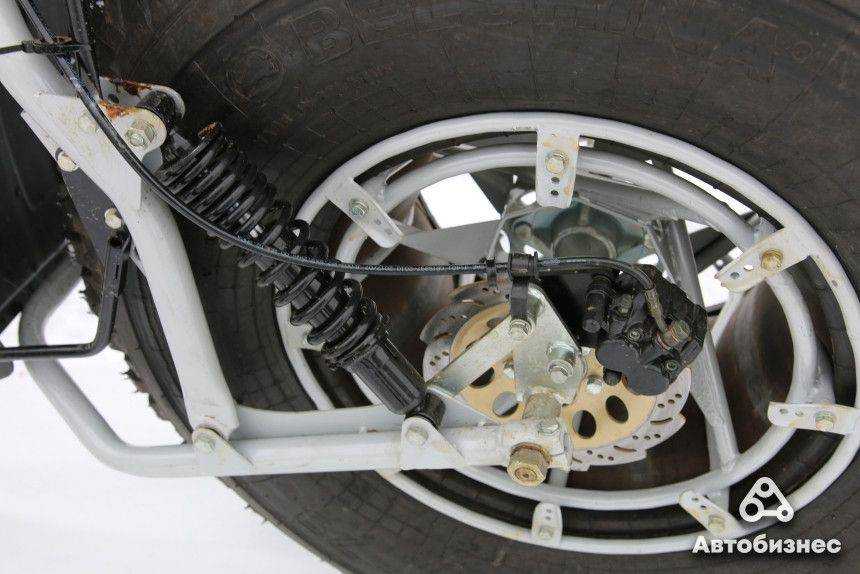

• передняя — на сварной рычажной вилке с пружинно-гидравлическим амортизатором;
• задняя — не предусмотрена, в связи с чем опоры заднего вала жёстко прикреплены на подрамнике.

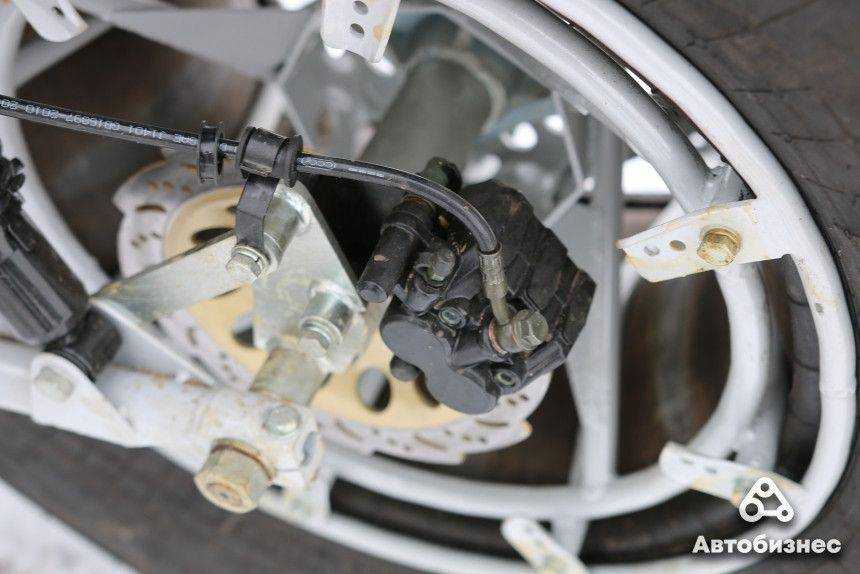

Передние и задние тормоза дисковые, оснащены гидроприводом. Управление передним тормозом осуществляется как на классических мотоциклах, то есть ручным приводом, локализующимся на руле. Задний тормоз управляется ножным приводом.

“Сердце” вездехода “Бархан” от завода ЗиД — Lifan 163 ML-2. Это 1-цилиндровый, 4-тактный с жидкостным охлаждением карбюраторный бензиновый движок, производимый в Китае. Рабочий объём мотора — 200 см3, мощность — 16,3 “лошадки”, крутящий момент — 14,5 Н*м. Завести двигатель можно двумя способами: электростартером или как-стартером. КПП — 5-ступенчатая с ножным управлением.

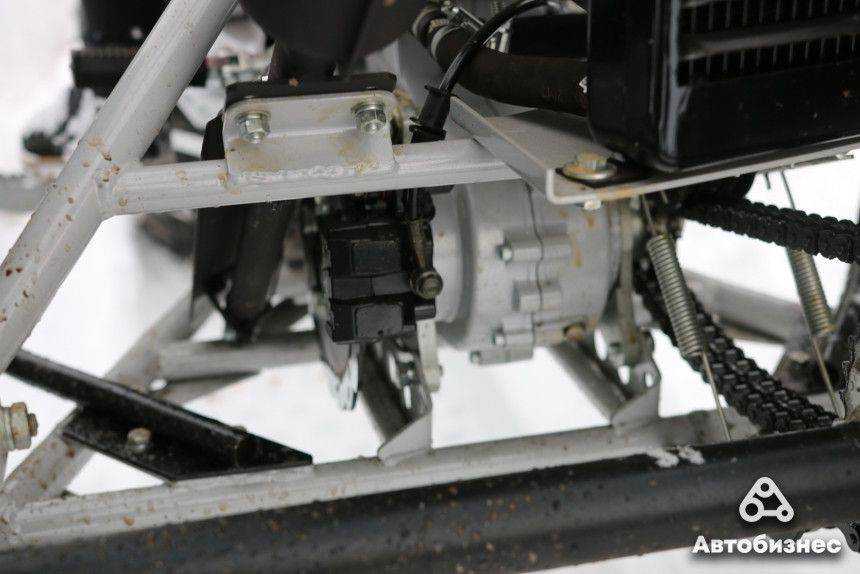

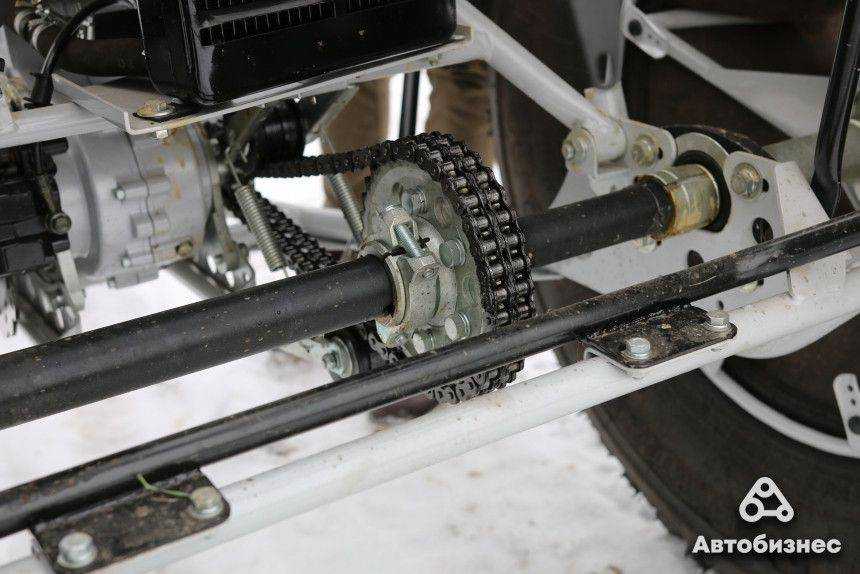

К слову, передача крутящего момента на задний мост осуществляется посредством 2-рядной цепи.

Подробные технические характеристики представлены на фото.

У “Бархана” классический мотоциклетный руль, на котором сосредоточены почти все элементы управления ТС: освещение, звуковой сигнал, стартер, управление сцеплением, передним тормозом и т. д. Багажник, расширительный бак, радиатор охлаждения — всё это вынесено назад. Есть даже вентилятор, охлаждающий двигатель. Для езды по относительно твёрдому покрытию, поскольку дифференциал отсутствует, есть возможность отключить привод заднего колеса.

Что в итоге — довольно надёжное транспортное средство, поскольку ломаться в нём особо нечему. Из минусов можно отметить отсутствие ветрового стекла и колёсных арок. Проходимость вездехода несколько ограничена его 3-колейностью, поэтому новичку будет сложно выбрать правильную траекторию движения. Поплавать на “Бархане” получится на спокойной воде, естественно, не без мокрых ног, а вот пересечь бурную реку амфибия не сможет. Маленький протектор на резине не справится с сильным течением.

В целом отзывы на вездеход “Бархан” хорошие, поскольку он выгодно отличается по проходимости и универсальности от квадроциклов и снегоходов. Хотя остаётся вопрос, как его доставлять до офроуд-мест, ведь передвигаться по дорогам общего пользования на нём нельзя.

Как вам, уважаемые автолюбители, отечественный трицикл от оборонного предприятия?

История создания

В регионах с суровым климатом специальный транспорт – это реальная необходимость. Многие конструкторы задумывались о том, как создать машину, которая будет не только преодолевать бескрайние просторы тундры, но и не навредит природе. Изначально рассматриваемый внедорожник разрабатывался в виде снегохода. Однако в процессе работы появлялись новые идеи, которые удачно воплотились в жизнь конструктором Марининым и его коллегами.

Шины низкого давления, установленные на «Бархане», дружественно относятся к скудной растительности Севера. Даже после того как трицикл проедет по мху или неокрепшим деревцам, они не пропадают, а через короткое время возобновляют полноценный жизненный процесс.

Зачем?

«Бархан» может использоваться рыбаками, охотниками, для туристических целей и путешествий», — пишет производитель. Путешествие будет небыстрым и недалеким, с расходом 12 литров на 100 км при скорости 25 км/ч и объемом бака 15 литров.

По опыту знаю, что расход и запас хода на внедорожной технике зависят от дорожных условий и стиля езды. Поэтому думаю, что на одном баке на «Бархане» можно проехать как 125, так и 200 км в зависимости от того, где и как ехать. Но если использовать его по назначению, это условные 125 километров могут запомниться надолго.

Конструкция транспортного средства обеспечивает его плавучесть с нагрузкой до 150 кг, обещает завод имени Дегтярева. К сожалению, испытать плавучесть возможности не было, но, судя по видео на YouTube, «Бархан» действительно умеет плавать. Как минимум не тонет.

Что ты такое?

Снегоболотоходы обязаны своим происхождением суровым рельефам российского Севера. В 1970-х годах жители труднопроходимых мест начали приделывать колеса от грузовых машин к мотоциклам, чтобы те не вязли в глубоком снегу и не тонули в полыньях. В народе такие вездеходы прозвали «каракатами». Позже «каракатостроение» в России вышло на промышленный уровень, и сейчас мотовездеходы на шинах низкого давления или гусеницах производят несколько компаний, ЗиД — одна из них.

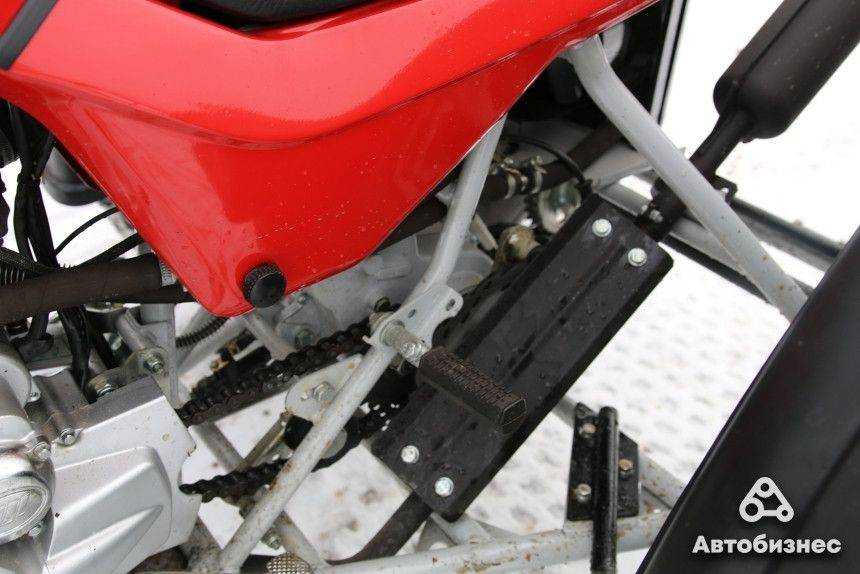

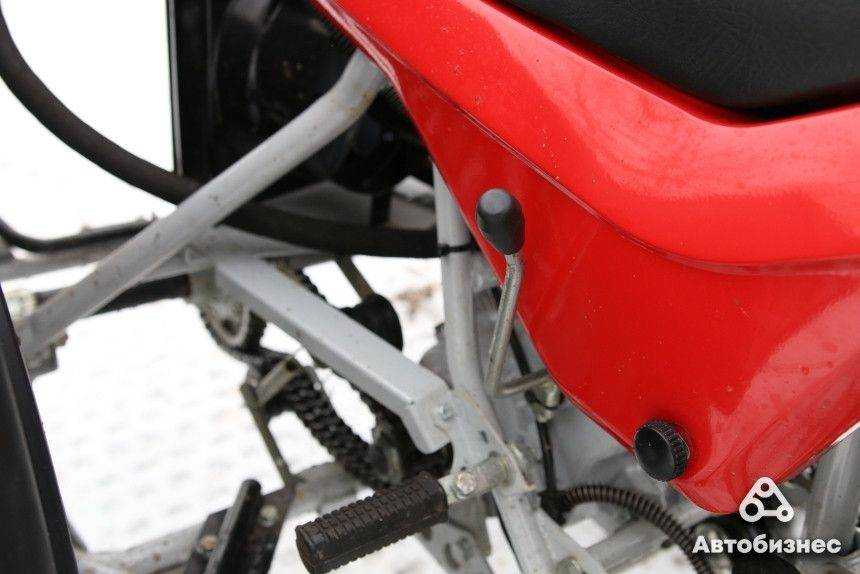

Садимся. От мотоцикла у «Бархана» помимо мотора — руль со всеми соответствующими органами управления, ножное переключение пяти передач, кик- и элекстростартер, краник резерва топлива, цепной привод задних колес, правда, цепь двухрядная. От внедорожного автомобиля — редуктор с понижающей и задней передачами, а также стояночный тормоз.

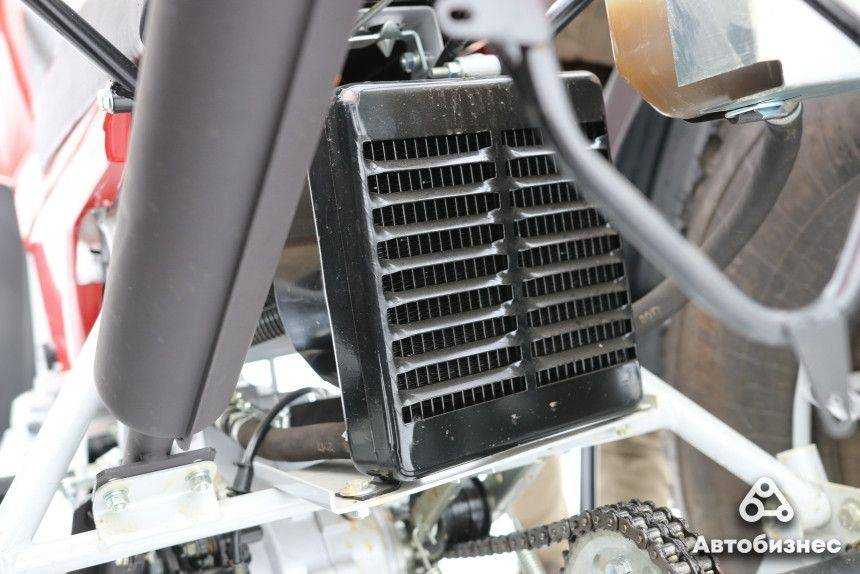

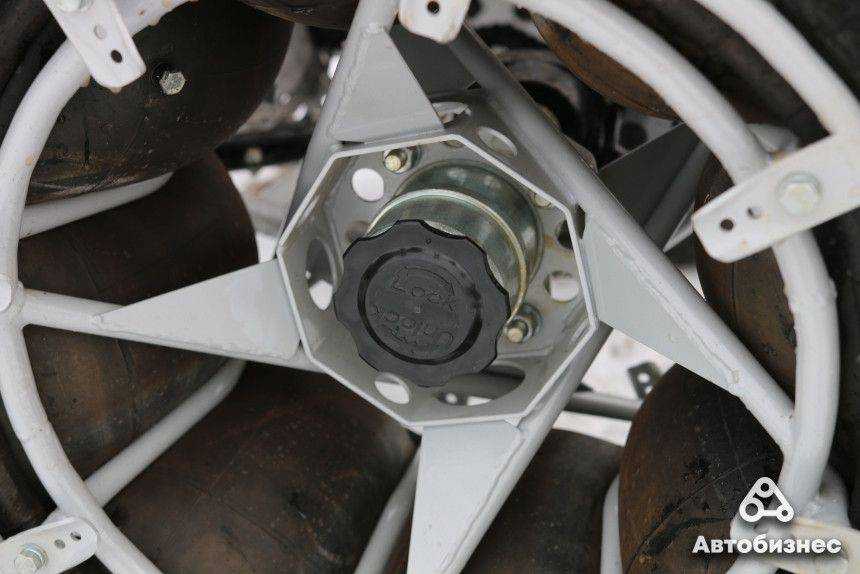

Из фантазии разработчиков — трубчатые колесные диски, расположение жидкостной системы охлаждения и радиатора далеко сзади под багажником, отсутствие задней подвески и возможность отключения левого заднего колеса вручную.

Заводим. С кикстартера малообъемный двигатель заводится легко, но места для маневров мало. Если вдруг у вас нога 46-го размера, она просто может не поместиться — будет мешать большое количество расположенного вокруг железа. Впрочем, с кнопки аппарат заводится без проблем. Включаем первую передачу. Чтобы дотянуться до рычага редуктора, приходится наклоняться вправо, а включать задний ход удобнее ногой.

Поехали! Отпускаем сцепление, добавляем «газ» — и три с половиной центнера неторопливо сдвигаются с места. Как же тяжело поворачивать руль, но с набором скорости становится легче. Очень непривычно ощущается отсутствие подвески в сочетании с высокой посадкой — огромный зад аппарата качается, конкретно наклоняется на кочках и, как кажется, вот-вот перевернется. Но не переворачивается. Да, для больших скоростей он не приспособлен. Максималка — 40 км/ч, что вполне достаточно для «Бархана».

Без задней передачи на нем пришлось бы нелегко, радиус разворота немаленький. «Понижайка» нужна для совсем экстремальных подъемов. И на обычной первой-второй передаче трайк легко карабкается на горки, форсирует ледяные лужи, которые проламывает своим весом, и не вязнет в глубокой грязи, где завяз бы обычный эндуро.

Управление и эксплуатация

Транспортное средство многофункциональное. Где применяют Бархан:

• автотрассы;
• бездорожье;
• заболоченные участки;
• водные поверхности (при нагрузке до 150 кг);
• снежные заносы;
• склоны;
• траншеи, ямы;
• пустыни, каменистые местности.

Перед использованием техсредство требуется подготовить, руководствуясь инструкцией и следующими советами специалистов:

При температуре меньше +5°C либо при охлажденном двигателе требуется прогревание мотора в течение 2-4 минут

При этом требуется осторожно управлять дросселем карбюратора, не допустима позиция до упора. При сложностях с запуском двигателя рекомендуется применять кикстартер. Зимой вездеход не устанавливается на стояночный тормоз, чтобы предотвратить примерзание тормозных колодок к диску

Движение рекомендуют начинать по прямой траектории. Снежные заносы и холмы преодолевают на небольшой скорости. При езде вброд водный порог должен быть не более 45 см, при более высоком уровне воды вездеход перемещается в водном режиме. После прохождения водных препятствий требуется высушить транспортное средство. Для обкатки новой машины требуется проехать 350 км либо потрать 3 полных бака с топливом. При обкатке техническое средство используется с умеренной нагрузкой

Зимой вездеход не устанавливается на стояночный тормоз, чтобы предотвратить примерзание тормозных колодок к диску. Движение рекомендуют начинать по прямой траектории. Снежные заносы и холмы преодолевают на небольшой скорости. При езде вброд водный порог должен быть не более 45 см, при более высоком уровне воды вездеход перемещается в водном режиме. После прохождения водных препятствий требуется высушить транспортное средство. Для обкатки новой машины требуется проехать 350 км либо потрать 3 полных бака с топливом. При обкатке техническое средство используется с умеренной нагрузкой

Затем производится замена машинного масла и вездеход используется на полную мощность. Для вождения вездехода требуются соответствующие навыки и изучение инструкции по эксплуатации. Обучение управлению вездеходом осуществляется на открытых площадках, на которых не должно быть сложных препятствий. При управлении вездеходом на водителе должен быть застегнутый мотошлем.

Для безопасной эксплуатации техники рекомендуется соблюдать следующие правила:

• запрещено перевозить пассажиров на багажнике;
• не рекомендуется запускать вездеход без проверки приборов освещения и функциональности тормозной и сигнальной систем;
• вездеход не используется несовершеннолетними;
• недопустимо разбрызгивание топливной жидкости во время заправки, также запрещено курить, пользоваться открытым огнем;
• во время остановки мотор отключается, запускается первая передача, техсредство ставится на стояночный тормоз;
• резкое торможение используется только в экстренных случаях, т.к. в гололед и в дождливую погоду возникает риск аварий.

Для эксплуатации техсредства необходимо зарегистрировать вездеход в Ростехнадзоре и получить специальное разрешение.

Общее описание

Мотовездеход «Бархан» создан на базе внедорожника «Сова». Он оснащен двухтактным силовым агрегатом с принудительным атмосферным охлаждением. Объем мотора составляет 200 кубических сантиметров, запускается он при помощи кикстартера. Каракат оборудован световыми приборами и багажниками, что позволяет использовать его на дорогах общего значения. Аппарат отлично подходит для туристов, рыбаков, охотников и геологов.

Конструкторы вездехода применили беспроигрышную формулу – совместили большие колеса и малый вес техники. Кроме того, добавилось несколько новаторских решений. На трехколесный вездеход установлены шины низкого давления, увеличенная вилка и модернизированный мотор. В итоге получился трицикл с впечатляющими параметрами, который быстро и с успехом занял нишу среди своих конкурентов.

Тест-драйв

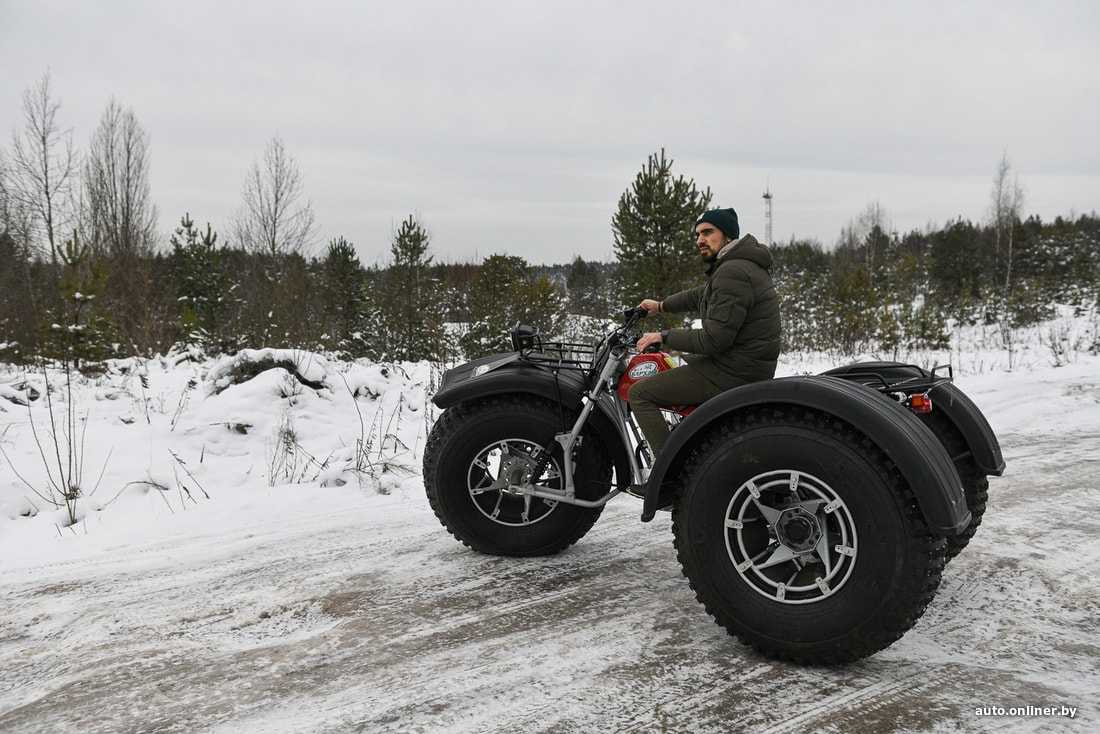

Заводится «Бархан» как обычный мотоцикл. Включаешь зажигание и жмешь кнопку стартера. На всякий случай есть и кикстартер, позволяющий запустить мотор ногой с помощью педали. На холодную движок неохотно держит обороты, благо есть подсос, решающий эту проблему. По управлению здесь все как у мотоциклов. Правая рукоятка — газ, рычажок под левую руку — сцепление, рычажок справа — передний тормоз, под правой ногой — задний тормоз.

Передачи переключаются четко, приноровиться можно буквально за пару минут, даже если до этого вы ездили на мотоциклах полтора раза за всю жизнь. На приборной панели есть индикатор нейтральной передачи, а сами ступени придется считать в уме. Трогается «Бархан» бодро, но тяга быстро спадает, и мотор просит «скормить» ему вторую передачу. На пятой комфортно ехать со скоростью 20—25 км/ч. Ближе к 30 км/ч обороты слишком высокие, вибрация ощутимо передается на руль. Ездить лучше в перчатках.

Весит «Бархан» 330 кг и ощущается очень неповоротливым. В характеристиках говорится о том, что радиус разворота этого вездехода — 5 метров. Многовато даже по сухим цифрам. На деле же маневрировать на снегоболотоходе еще сложнее, чем кажется. На низкой скорости руль требует огромных усилий, а если покрытие — снег или лед, переднее колесо скользит вперед даже в вывернутом положении. Зато газком можно выставлять «Бархан» боком. Наверняка, потренировавшись, получится выписывать эффектные дрифт-этюды.

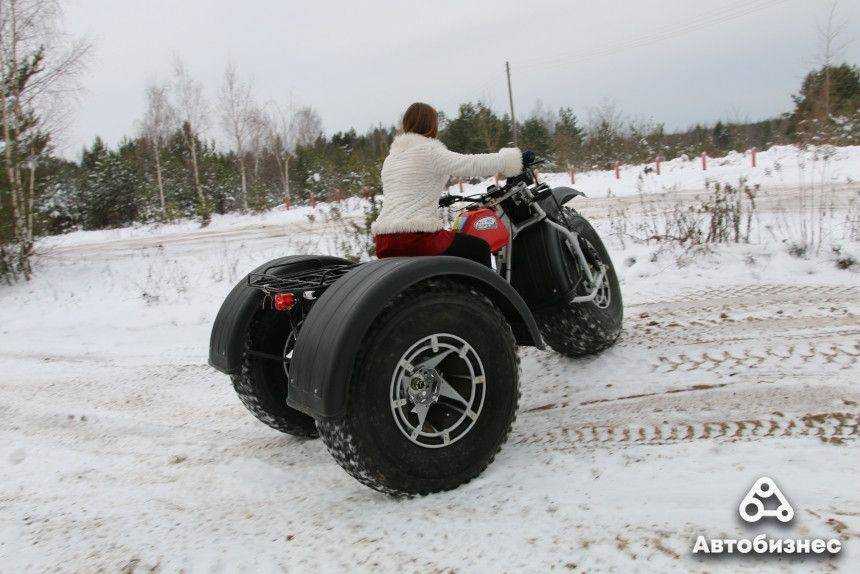

Едет «Бархан» откровенно медленно, но это и хорошо. На высоких скоростях 3-колесный вездеход ощущался бы нестабильным и был бы не прочь перевернуться. Все же по устойчивости модель далека от квадроциклов. Зато «Бархан» выигрывает как у «квадриков», так и у снегоходов по проходимости и универсальности. Особенно если речь идет о болотистой местности. Вездеход способен перевозить на себе до 150 кг груза и тащить прицеп массой до 200 кг.

Среди недостатков можно отметить «трехколейность» — каждое колесо прокладывает свою «дорожку», что усложняет процесс езды в определенных условиях. Если на пути есть труднопреодолимая яма или другое препятствие, объехать его, пропустив, например, между колес, почти невозможно. После «Бархана» фактически остается один большой и сплошной след шириной 1800 см. Габаритная длина машины — 3 метра. Учитывая запрет на передвижение по дорогам общего пользования, нужно еще до покупки вездехода обдумать, как доставлять его до места эксплуатации, если оно будет отличаться от места хранения техники. Прицеп или даже обычный лафет для легковушки не подойдет. Так что перед покупкой этой игрушки не помешает купить другую — например, грузовой бус.

Инструкция по эксплуатации —

Часть первая: «Теория»

Мы считаем, что существует необходимость в разработке и производстве большого грузо-пассажирского вездехода (БГПВ), вместимостью до 12 человек (пассажирский вариант) или 7 человек и 700 кг груза (грузо-пассажирский вариант) с возможностью одновременной буксировки прицепа до 1,5 т.
Этот автомобиль должен заполнить модельную нишу между легкими «джипами» и «средними» грузовиками.
Обязательным условием является унификация узлов и агрегатов нового автомобиля с уже выпускаемыми массовыми моделями для повышения ремонтопригодности и удешевления планового технического обслуживания.
Производство автомобиля должно базироваться на существующей в стране производственной базе, с обязательным учетом возможного экспорта готовых машин или комплектов.

Предлагаемый нами вариант полностью базируется на узлах и агрегатах автомобиля повышенной проходимости ГАЗ-66, чем решается проблема ремонтопригодности и обеспечения запасными частями.
Кабина имеет большую ширину и ровный пол, что позволяет свободно, с комфортом, разместить водителя и двух пассажиров на сидениях переднего ряда, четырех человек на втором ряду сидений и дополнительно, при использовании задней площадки, посадить еще шесть человек вдоль бортов машины. При этом остается еще достаточно места для багажа. Возможны и другие варианты планировки салона «Бархана», в зависимости от назначения автомобиля.

Не новинка за 9,4 тысячи рублей

Сразу отметим: это новинка разве что на нашем рынке. «Бархан» выпускается на российском заводе имени В. А. Дегтярева (ОАО «ЗиД») с середины нулевых и успел обрасти хоть и небольшой, но преданной армией поклонников. Производитель называет эту штуковину «транспортным средством повышенной проходимости», хотя в народе такие машины именуют снегоболотоходами. Так или иначе, подобная техника редко остается стоковой у владельцев — в интернете хватает историй о переделанных «Барханах».

Энтузиасты, словно соревнуясь между собой, меняют задний мост, устанавливают дополнительное освещение, выкидывают «трубчатые» диски и ставят другие, подходящие для бескамерных шин, приваривают огромные багажные боксы и так до бесконечности. Эдакий конструктор для взрослых мужиков. Кстати, производитель — серьезная компания с вековой историей. Помимо мотоциклов, ОАО «ЗиД» выпускает еще и военную технику (снайперские винтовки, пулеметы, гранатометы и др.). «Бархан» — единственный серийный снегоболотоход предприятия. Да и вообще конкурентов у модели немного — в интернете можно найти разве что самоделки с тремя огромными колесами. Иностранные аналоги стоят как свежий Volkswagen Touareg.

На завод в городе Коврове извне поступают только щитки (они, кстати, похожи на мазовские) и мотор (китайский Lifan). Все остальные компоненты производятся на предприятии. В Беларуси «Бархан» стоит 9399 рублей. Учитывая отсутствие конкурентов, сложно сказать, дорого это или дешево. Квадроциклы, например, стоят дороже. Но они и более понятны нашим соотечественникам.

Тюнинг

Вездеход отличается множеством преимуществ и не требует доработки. Однако для усовершенствования техники народные умельцы проводят самостоятельный тюнинг.

Конструкцию вездехода дополнительно оснащают креплениями для транспортировки вертолетом.

Чтобы защитить каркас от негативного воздействия коррозии, его покрывают составом Raptor.

В моторном отсеке устанавливают лебедку Warn с небольшим барабаном и пультом дистанционного управления.

Также самостоятельный тюнинг позволяет превратить колеса в дополнительные топливные баки, если такая функция не предусмотрена версией вездехода. Перекачка дизеля из колесного пространства в основной бак занимает 2 минуты.

По желанию заказчика в салоне можно оборудовать откидные столы или дополнительные секции для сна.

Тактико-технические характеристики

Мотовездеход «Бархан» можно по праву назвать уникальным по нынешним меркам аппаратом. Техника была заявлена к выпуску в 2007 году, но в массовую продажу поступила лишь в 2010-м. За это время разработчики усовершенствовали конструкцию, позволяющую преодолевать всевозможные препятствия.

• показатель грузоподъемности – до 200 килограмм;
• предельный вес буксируемого приспособления – 270 кг;
• скорость по максимуму – 40 километров в час;
• число посадочных мест – два;
• чистый вес транспорта – 0,33 тонны;
• фронтальная подвеска – рычажного типа с гидравлическими пружинными амортизаторами;
• задняя подвеска отсутствует;
• рама – трубчатый элемент сварного типа;
• имеются опоры заднего вала, размещенные на подрамнике.

Невзирая на то, что мотовездеход «Бархан» не отличается высокими скоростными качествами и большой грузоподъемностью, он может пройти там, где другим аналогам не стоит даже и пытаться. В принципе, на это он и рассчитан.
