Успокоитель цепи. в каких случаях необходима его установка?

Самостоятельное изготовление

Кроме покупки, многие рассматривают изготовление успокоителя для велосипедной цепи самостоятельно. Действительно, в этом нет ничего сложного. Для рокрингов и креплений есть наглядные схемы, ну а для креплений на перо – варианты, сделанные своими руками, даже надёжнее продаваемых в магазинах.

Что обычно изготавливают:

частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
отдельные ролики на частичном креплении для передней или задней звезды;
защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

Элементы успокоителей

Производитель велосипедных аксессуаров изготавливает различные по конструкции модели “успоков”. Отличия заключаются в типе крепления и функциональности.

Успокоитель цепи роликового типа

Роликовый вариант представляет собой конструкцию из одного или двух роликов, закрепленных на специальной планке, которая крепится на кареточном узле. Нижний ролик обеспечивает устранение перекоса и колебание велоцепи. Верхний ролик устраняет перекос цепи, который может возникнуть при переключении скоростей на кассете (заднее колесо), а также обеспечивает дополнительное натяжение для велоцепи. То есть, основная функция роликового механизма в том, чтобы поддерживать цепь. При использовании такой конструкции, даже во время агрессивного заезда, соскочить велоцепи будет крайне сложно. Но недостаток заключается в том, что такую систему лучше использовать в комплекте с рокрингом или башгардом, так как передние звезды остаются не защищенными от ударов.

Роликовая система имеет несколько вариантов конструкции:

с одним или двумя роликами небольшого размера;
большие ролики, размещающиеся на двух передних звездах.

Покупка

Цены на подобные устройства сильно варьируются — от 1000 р. за китайский пластик или изделие из соседней мастерской до 100 и более долларов за профессиональные комплекты с рокрингом и качественными роликами.

Рынок изделий достаточно узок. Выделяют всего несколько приличных компаний:

Truvativ – бренд от SRAM, безусловный лидер по качеству. Официально ввозится в Россию несколькими компаниями;
Hope – британская компания, делающая ставку на современные материалы при изготовлении деталей велосипеда;
Funn – тоже британская компания, ввозится в РФ достаточно редко, и цены обычно завышены;
Shimano – занимают средний ценовой сегмент.

Как произвести замену цепи

Кажется все просто: снять и правильно установить. Но есть свои нюансы, которые облегчат эту работу:

на передачах перекошенных ездить не следует;
от поломки цепь убережет своевременная смазка;
не применять для смазки слишком густых средства (WD40);
пользоваться несколькими цепями, чтобы продлить срок их эксплуатации.

Замок велосипедной цепи

Если без замены цепи не обойтись, нужно произвести ее грамотно. Начать следует с проверки цепи, которая стоит на велосипеде, чтобы узнать с замком она или без. Обычно замок есть на байках недорогих и детских. Снять ее не составит труда, когда найден замок, снимающийся отверткой.

Цепь с пином

Выжимка

Посложнее справиться с цепью с пином, т.е. не имеющей замка. Чтобы работать с ней, нужен специальный инструмент, называемый выжимкой. Он поможет деталь снять быстро, не деформируя звенья.

Снимают ее в следующей последовательности:

определяют для разборки сегмент. Но, чтобы из-за многочисленных разборок его не расшатать, для каждой последующей разборки выбирается новый;
в приспособление поместить цепь, используя посадочное место инструмента, которое расположено рядом с фиксирующим винтом. Ось в нем легко выпрессовать и запрессовать, или во втором положении отрегулировать внутреннюю область втулки;
в сторону винта, который заворачивается с помощью рукоятки, выдавить ось.

Старайтесь не повредить ось, которая используется вновь при сборке звена.

Натяжка велоцепи

Обычного велосипеда

Со статьей читают

Карвинговая техника катания на сноуборде

закрыть
открыть
x

Чтобы подтянуть цепь обычного велосипеда, необходима установка транспорта колёсами кверху. Это самое удобное положение для раскручивания крепёжных гаек на заднем колесе. При раскручивании легко установить оптимальное провисание и натяжение велоцепи. Передвигать колесо нужно по пазам. Закрепление механизма производится только в параллельном положении оси относительно кареточного вала. Правильное провисание составляет 5 мм. При перетяжке цепи отмечается затруднённое вращение педалей. Недостаточная натяжка влечёт за собой соскок механизма. Иногда случается плотный упор колеса в края пазов и лишние звенья удаляются.

Спортивного байка

Натяжка цепи спортивного байка производится несколько иначе. Поскольку спортивный байк оснащён задним параллелограммным переключателем скоростей, велоцепь несколько отличительна от обычной. В этом случае натяжение определяется степенью жёсткости пружины переключателя. Чрезмерная длина механизма приводит к ударам цепи о велораму. Недостаточная длина вызывает затруднение переключения. В результате детали быстрее изнашиваются. Основная причина провисания механизма спортивного байка – лишние звенья. Слёт цепи можно предупредить устранением лишних звеньев выжимкой для велоцепи.

Типы крепления

Есть три стандарта для крепления успокоителя цепи:

BB – крепление на каретку, которая прижимает успокоитель к раме велосипеда. Обычно используется для «бананов» и других частичных защит;
ISCG (International Standard Chain Guide) – крепление на раму болтами в трёх точках, расположенных по окружности. Диаметр окружности — 59,24 мм, расстояние между точками крепления — 47,77 мм;
ISCG 05 – стандарт, пришедший на смену предыдущему всего через два года. На текущий момент поддерживается всеми серьёзными производителями. Диаметр окружности — 73 мм, расстояние между точками крепления — 55,92 мм.

Есть и другие стандарты, например, эксперименты от SRAM, но широкой поддержки они не получили.

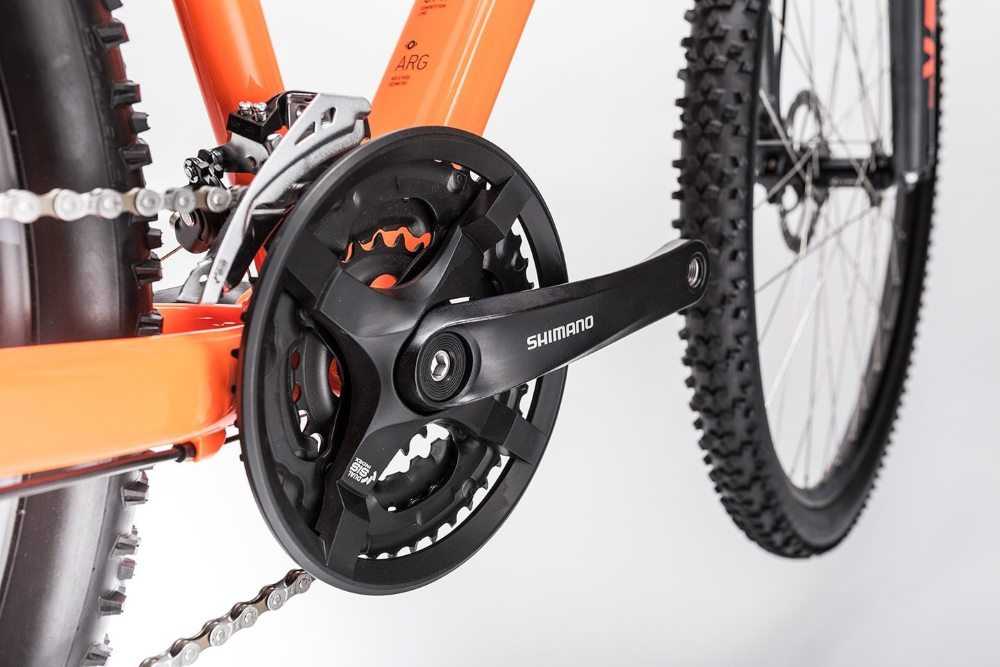

Рокринг

Рокринг – элемент силовой защиты передней звезды велосипеда от механических ударов о бортик, землю и прочие препятствия. Конструкция рокринга предельно проста, она представляет собой круг стандартных габаритов, диаметр которого немного превышает диаметр самой крупной звезды велосипеда. Рокринг монтируется на стандартное крепление и, по сути, заменяет самую крупную звезду ходовой части транспортного средства. Рокринг можно использовать одновременно с передним переключателем скоростей. Для изготовления этого защитного элемента используются: металл, ударопрочный пластик.

Настройка переключения передач велосипеда

В чем суть переключения передач велосипеда? Вы давите на руле на рычаг манетки (сильно давите), она проходит некоторое расстояние, вытягивая при этом трос и защелкивается запорным механизмом, (собачкой, как там ее правильно звать? Чапи, Скуби, Рекс, Тузег?) Трос, проходит по рубашкам и открытым пространствам и тянет за собой рамку перекидки. Рамка сдвигается и цепь вынуждена подниматься на верхнюю звездочку. Ну и наоборот. Отщелкивается рычажок на манетке, ослабляется трос, под действием пружины рамка сдвигается к правому перу рамы велосипеда и цепь соскакивает на меньшую звездочку. Переключение происходит дискретно — один щелчек ( + или — ) и один сдвиг рамки перекидки. Эту дискретность иногда нужно подстраивать чтобы цепь (посредством роликов) позиционировалась как раз напротив нужной задней звезды. Если перекидка настроена правильно, то в будущем (иногда далеком) придётся только чуть-чуть подстраивать всю систему переключения из-за вытягивания тросика. Подстройку можно будет производить специальным регулировочным барабаном, что на одном из концов тросика. Есть тросики которые не нуждаются ни в представлении, ни в подстройке Power Cordz, там осталось только определить цену.

Наиболее часто встречающиеся проблемы

Работу выполняют плоскогубцами и выжимкой:

разъединив цепь и убрав выжимку, определяют число лишних зубьев;
по описанному выше принципу, ненужные звенья удаляют;
цепь вновь соединяют, затем, проверяем подвижность.

Причины проскакивания:

неправильно отрегулированы суппорты. Цепь перескакивает по звездочкам, если суппорты в среднем положении, или заклинивает между звездочками и рамой, если они в крайних положениях. Чтобы этого не допускать, регулируют суппорты своевременно, помня о редко используемых передачах (3-9 и 1-1);
износ составляющих или самой цепи. Соскальзывания начинаются после критического пробега, который лежит в пределах 2-8 тысяч километров. Для устранения потребуется устранить нехарактерную для звездочек заостренность или разболтанность цепи;
вызвать неадекватную работу может образование ржавчины на поверхности цепи или попадание в цепь частичек грязи, земли, травы, льда. Достаточно очистить и смазать цепь, чтобы устранить проскоки;
разрыв или скручивание цепи. Последнюю проблему решают, найдя и выпрямив поврежденное звено. С разрывом усилий потребуется больше, чтобы заменить испорченные звенья или цепь.

Регулировка натяжения на велосипеде без передач

Правильно натянутая цепь на велосипеде без скоростей должна быть немного свободной на величину провисания около 5 мм.

Чтоб натянуть цепь на обычном бесскоростном велосипеде, нужно:

Положить свой транспорт вверх колесами.
Ослабить гайки или эксцентрики крепления заднего колеса.
Настроить правильную величину провисания цепи, передвигая колесо по наклонным пазам, которые называются дропаутами.

Закреплять заднее колесо нужно только в положении, когда его ось параллельна валу каретки.

При чересчур натянутой цепи вращать педали на велосипеде становится очень тяжело, детали цепной передачи быстро изнашиваются. Тогда как провисшая цепочка может соскочить со звездочек, и дальше ехать уже точно будет невозможно.

Если колесо уже уперлось в край дропаутов, его больше некуда отодвигать, а цепная лента по-прежнему болтается, тогда потребуется удалить парочку звеньев.

Самостоятельное изготовление

Что обычно изготавливают:

частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
отдельные ролики на частичном креплении для передней или задней звезды;
защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

Одним из основных элементов трансмиссии считается цепь велосипеда, которая, при условии содержания в достойном состоянии, обеспечивает нормальную работу механизма. Покупая байк, искать новую не будет никто. Однако, она приходит в негодность поздно или рано, и требует замены. Вот тогда актуальным становится вопрос о том, какую цепь велосипеда выбрать.

Проскакивает цепь на велосипеде при нагрузке: почему и что делать, видео ремонта

В процессе скоростной езды, занятий гонками по пересеченной местности и даже на расслабленных велопрогулках движущиеся части велосипеда испытывают высокую механическую нагрузку.

Они активно трутся друг об друга, что со временем сказывается на состоянии металла даже при регулярной чистке и смазке байка. Износ деталей трансмиссии приводит к тому, что проскакивает цепь на велосипеде при нагрузке.

Проблема случается, когда нагрузка на трансмиссию велосипеда максимальна — при движении в гору или при переключении передачи. Происходит это по нескольким причинам:

неисправность переключателя скоростей или неправильное его использование;
износ звезд на кассете или у педалей;
растяжение цепи;
комплексный износ системы переключения передач.

Рассмотрим подробно проблему проскакивания цепи на велосипеде.

Если цепь проскакивает на велосипеде со скоростями, в первую очередь нужно убедиться в правильности регулировки переключателя передач. Байк переворачивается и ставится на седло, затем следует раскрутить педали руками и попереключать скорости.

Совет! Требуется обратить внимание на то, как цепь перескакивает между звездами, не попадает ли она в промежутки между ними. Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Определить, почему проскакивает цепь на велосипеде при нагрузке, можно, оценив состояние цепи. Степень износа основывается на увеличении ее длины.

Изначально она варьируется в зависимости от типа байка и количества звеньев, но порядок действий при определении износа одинаков, так как длина одного звена всегда равняется 12,7 мм, или 1/2 дюйма. Можно измерить линейкой отдельный участок— достаточно 20 звеньев.

В хорошем состоянии длина его должна составлять 20*12,7=254 мм. Если она на 3–4 мм больше, значит, степень износа достаточна серьезна, чтобы требовалась замена.

Растягивание звеньев приводит к ускорению износа маленьких звезд, из-за чего скорости начинают хуже переключаться, особенно при переходе от больших звезд к мелким.

А со временем кассета и вовсе может выйти из строя, из-за чего ее придется снять и заменить.

Думая, почему проскакивает цепь на скоростном велосипеде, многие не учитывают свою технику переключения передач — неправильное использование переключателя тоже может быть причиной быстрого износа трансмиссии. Нужно знать несколько правил:

Нумерация звезд у педалей идет от меньшей к большей, в кассете — наоборот.
Нужно включать меньшую передачу спереди и большую сзади и наоборот, то есть сочетать звезды, разные по размеру, чтобы не допускать перекоса.
На каждую переднюю звезду приходится несколько задних.

Важно! Правильная эксплуатация велосипеда — залог медленного износа трансмиссии истирания звезд

Устранение неисправности

Итак, что делать, если проскакивает цепь на велосипеде при нагрузке? Самый простой вариант — полностью заменить трансмиссию. Однако делать это не обязательно, можно определить наиболее изношенную часть системы и починить только ее.

Менять звезды приходится только в крайних случаях. Однако это — временное решение. Следует заняться устранением причины неисправности — заменить, укоротить цепь или отрегулировать переключатель.

В зависимости от степени износа детали применяются следующие способы ремонта:

полная замена — в этом случае проскоки могут по началу случаться даже чаще, но со временем детали притрутся, и неполадка устранится (при этом нужно не забывать смазывать узел, чтобы он не работал на износ);
укорочение — несколько звеньев снимается при помощи выжимки;
использование успокоителя — устройства, которое увеличивает натяжение цепи при помощи роликов, не давая ей соскакивать со звездочек.

Важно! Если сильного износа нет, но все равно цепь на велосипеде проскальзывает, нужно выставить натяжитель в правильное положение и отрегулировать натяжение тросиков

Видео

Самым сложным в устранении неисправности будет работа с цепью — если на ней нет специального замка, проблемой может быть даже снятие ее с велосипеда. В видео подробно объяснено, как разъединить и удалить лишние звенья.

Для чего нужен успокоитель цепи

Спадание вызвано нагрузкой при езде. Закончиться это может травмами. Чтобы предотвратить неисправность используют успокоитель цепи велосипеда, под которым подразумевают ряд аксессуаров. Чаще конструкция собой представляет два ролика и рокринг. Такую конструкцию крепят к раме спереди вместо переключателя, чтобы не «улетела» цепь и была защищена от ударов (рокринг) передняя звездочка.

Выполняющую функцию успокоителя деталь делают в виде круга, диаметром большим, чем размер звездочки. Крепится он стандартно, а эксплуатироваться может с переключателем передач. Главной деталью «успокоения» является поддерживающий ролик.

Но, встречаются и другие варианты успокоителей:

безроликовые, т.е. деталь удерживается рамкой;
с двумя роликами – снизу и сверху;
с широкими роликами – для моделей спортивных.
Креплений тоже несколько:
тремя винтами к раме – ISCG;
передовой стандарт — ISCG 05;
к каретке – ВВ. Успокоитель притягивается к раме байка.

Выпускают еще монтируемый сзади успокоитель на кассету, чаще встречающийся на велосипедах классических и реже – на профессиональных, поскольку он мешает переключать передачи и требует дополнительного расхода энергии. Стоимость устройства зависит от престижа производителя и лежит в пределах 1000-5000 рублей. Признанными компаниями являются: SRAM, Hope (Британия), Funn и Shimano, рассчитанная на российского потребителя.

Видео: Как установить цепь на велосипед

Катание на велосипеде – активный вид отдыха, сопряженный с повышенным риском возникновения травматизма. Виной всему неровности дороги, которые можно наблюдать не только на пересеченной местности, но и на просторах городских улиц. Между тем, обезопасить себя от падений и по возможности защитить свое двухколесное транспортное средство можно элементарно. Для этого необходимо просто установить на свой велосипед успокоитель цепи.

Аккумулятор

С аккумулятором электровелосипеда основная засада в том, что вариантов выбора слишком много. Можно купить специальный багажник с отсеком под аккумулятор. Но в этом случае людей на багажнике уже не покатать.

У этой весьма неплохой модели емкость аккумулятора 17 Ah (по честному наверное 15 Ah). Цена: 27 773 руб.Если вариант с багажником вас заинтересует, берите сразу комплект багажник + батарея набитая аккумуляторами или багажник + корпус батареи. Если брать по отдельности, то велик риск того, что багажник с батареей не подружатся.

Можно купить батарею типа «лягушка» на подседельный штырь.

Встречаются довольно объемные батареи с заявленной емкостью 25 Ah (врут конечно). Но они исключают использование багажника и нормального подседельного амортизатора.

Наиболее часто используемые батареи крепятся во внутренний треугольник рамы и бывают трех типов: «треугольники», «бутылки» и «дельфины».

Можно спроектировать батарею и вам ее соберут профессионалы:https://www.voltbikes.ru/services/shell/https://li-force.ru

Поскольку я не испытываю доверия к китайцам и предпочитаю иметь возможность предъявлять претензии за косяки при личном общении, пришлось поступить следующим образом. Корпус для батареи был приобретен в Китае. За 2133 руб.Сборка батареи на 60-ти элементах LG MH1 была заказана в Маленьком Китае (расположенном в Москве). Честная ёмкость батареи получилась чуть больше 18 Ah. Там же было приобретено зарядное устройство (Professional Lithium Power Battery Charger, на 42.0 V, производитель Shuangye) и один из проводов был раздвоен для подключения фары. Обошлось мне это в 25000 руб.

Зачем и как нужно проверять натяжение цепи

Правильно натянуть цепь, значит, избежать поломок самой цепи или других неприятностей, связанных с данным элементом.

Многоскоростной велосипед

Натяжение велоцепи на многоскоростном велотранспорте полностью зависит от пружинного элемента на заднем переключателе. Но такое условие не исключает постоянной проверки ее натяжения. Иначе, при сильном натяжении, процесс переключения будет сложным и в результате можно испортить состояния зубьев звезды и самой цепи. При слабом натяжении — она будет постоянно биться об перо рамы, что приведёт к износу всей трансмиссии и испачканному перу.

Выделяют два способа измерения натяжения велоцепи:

Цепь устанавливаем на переднюю и заднюю большие звезды. Внизу передней звезды оттягивают звенья вперед, в сторону переднего колеса, до недвижимого состояния переключателя передач на заднем колесе. Цепь от переключателя должна иметь прямую линию. Если при таком натяжении остается 2 звена лишними, то длина цепи соответствует требуемой.
Велоцепь устанавливаем в положение, где ролик натяжителя и ролик направляющй на заднем колесе переключателя будут перпендикулярны земле и находиться на одной линии. То есть, цепь на заднем переключателе установлена на маленькую звезду, а спереди на большую.

Перед тем как отрегулировать натяжение на двухподвесе (велосипед с двумя амортизаторами), проводят проверку следующим образом. Надавливают на велосипед (маятник) до момента пока передняя звезда не опустится на максимальное расстояние от кассеты. Данный промежуток и есть показатель для измерения нужной длины цепи.

Велосипед типа синглспид

Синглспид — велосипед без скоростей. Имеет только две звезды, по одной звезде спереди и сзади. Модели велосипедов, в которых не предполагается возможным отрегулировать передачи, то есть выбрать значение скорости на переключателе. А также велосипеды с планетарной втулкой, которая аналогична коробке передач в машине и может переключать скорости механизмом, встроенным во втулку. Но общее в этих вариантах то, что натягивать цепь можно смещая ось задней втулки.

Каковы последствия для велосипеда без скоростей? При сильном натяжении — повышается нагрузка как на подшипники каретки, втулки, зубья звезд, так и на саму велоцепь. А это приведет к повышенному износу перечисленных элементов и к их скорейшему выходу из строя. А при слабом натяжении цепь может слететь со звезд во время езды.

Независимо от того одна звезда спереди или две, или установлена планетарная втулка, проверить насколько хорошо натянута цепь можно одинаковым способом. Установив велосипед, чтобы он не раскачивался, нужно пальцем оттянуть нижнюю часть велоцепи вниз до упора. Расстояние при натяжении не должно превышать 1-1,5 см

Обратите внимание, что и перетягивать не стоит. Ход цепочки при оттягивании составляет менее 0,5 см, то натяжение нужно ослабить

Уход за цепью велосипеда

Люди старшего возраста не забыли велосипеды «Салют», в которых цепь велосипеда не меняли, потому что служила она дольше, чем сам велосипед. Им странно слышать предложение, касающееся замены цепи велосипеда. «Старые» велосипеды верой и правдой служили много лет, потому что предусмотрена на них была единственная скорость, что находящейся постоянно в спокойном положении детали помогало не изнашиваться. Современные же велосипеды могут только позавидовать такому сроку ее эксплуатации. В свою очередь, раритетные средства передвижения не сравнить с байками наших дней по количеству скоростей. Даже бюджетные модели оснащены переключателями скоростей, что сопровождается скорым износом деталей современных велосипедов. Нельзя сказать, что они некачественные. Напротив, если такие нагрузки они выдерживают, это свидетельствует об их надежности и прочности.

И все же, время замены когда-то приходит. Чтобы деталь выбрать правильно, нужно познакомиться с производителями. Из них выделяются компании: SRAM, Shimano, КМС. Линейки перечисленных производителей предлагают цепи велосипеда разного качества и стоимости. Детали эти взаимозаменяемые, поэтому велосипедист при желании может перебирать их сколько угодно, пока не встретится та, которая устроит.

Выбирая новую деталь, важно познакомиться с маркировкой. В числовом обозначении производитель сообщает данные о качестве изделия

К примеру, модель CN-HG53 более низкого качества, чем модель CN-7701.

Чтобы работа байка была адекватной, велосипедист не должен пропустить момент, когда требуется замена этого элемента или ремонт, пока не повреждена трансмиссия остальная. Если момент пропущен, то изношенная цепь велосипеда создает проблемы при езде и медленно «убивает» звездочки. В этом случае потребуется заменить и ее, и дорогостоящую кассету, а то и систему полностью.

Возвращаясь к длине звеньев: если состояние этого элемента оценивается как нормальное, то она соответствует 304,8 миллиметрам. Если эта цифра увеличилась до 306,5 – 307,5 мм – требуется замена, хотя еще ездить можно. Когда же значение это составляет 308 мм – это говорит не просто об изношенной цепи велосипеда, но об имеющихся проблемах в звездочках. Если ее не поменять, показатель превысит значение 308 мм, а это указывает уже на проблемы с ней, кассетой и в целом с системой.

Другой метод, помогающий определить «на глаз» уровень изношенности:

цепь велосипеда накидывают на большую звезду, оттягивают пальцами, чтобы увидеть зубья. Если видно два, то хотя она изношена, но продолжать езду можно. Когда же их 3 – она полностью изношена и требует замены немедленной. Иногда нехарактерный звук появляется от смазанного элемента. Он тоже сигнализирует, что цепь изношена. Советуют купить три цепи, на каждой из которых проезжать не больше 600 км. После этого, производить замену, выбирая из всех наиболее короткую. Этим цепям и трансмиссии увеличивают жизнь.

Самостоятельное изготовление

Что обычно изготавливают:

частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
отдельные ролики на частичном креплении для передней или задней звезды;
защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

Успокоитель на кассету

Отдельный мир — это установка успокоителя сзади. На профессиональных велосипедах такое требуется нечасто, но «в народе» вполне востребовано. Собственно, такой успокоитель ставится не на кассету и со звездой не контактирует, как в случае с системой. Конструкции, так же называемые «натяжители», обычно составляются из ролика, который устанавливается на нижнее перо рамы сверху или снизу и механизма поддержки (хотя он и не обязателен). Иногда с целью только удержания цепи вместо ролика используется рамка.

Польза устройства здесь двояка, ведь, кроме удержания цепи на препятствиях, такой успокоитель мешает переключению и расходует энергию. С другой стороны, их очень легко изготовить самостоятельно, несложно и проверить их полезность.

Успокоитель цепи для крепления на перо рамы

Успокоитель на кассету

Успокоитель цепи для крепления на перо рамы
