Как понять что поршневая изношена на мотоцикле

Как я мопед Honda DIO AF28 восстанавливал Часть2

В прошлые выходные я остановился на покрашенных колёсах. Сегодня хочу предложить Вам продолжение моей истории по реанимации чистокровного японца!

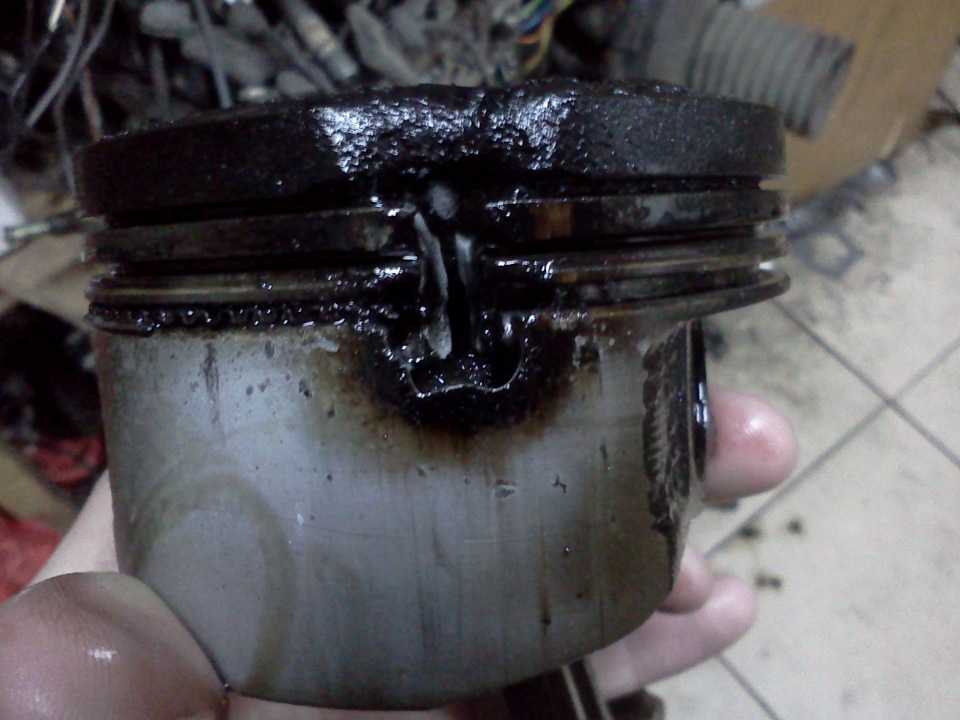

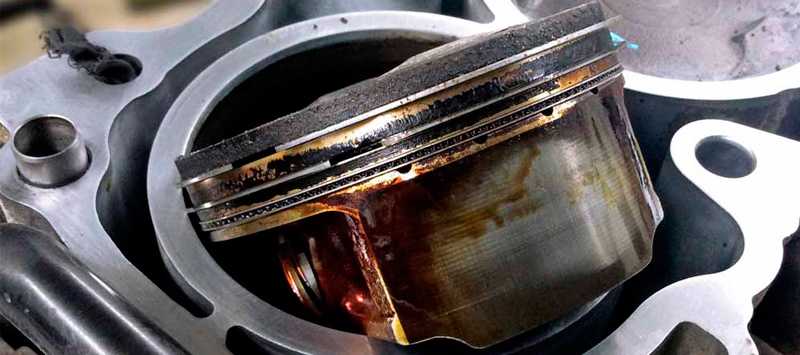

Теперь самое интересное для меня – это замена цилиндропоршневой группы (ЦПГ или по просту поршня с цилиндром). На фото видно в каком состоянии были мои поршень и цилиндр, которые я снял с мопеда. В цилиндре задиры и выработка приличная, прокладки не было. Большие сопли из герметика. На цилиндре такие засечки, что мама не горюй.

Устанавливал ЦПГ новую, на деньгах сэкономил и сейчас уже понимаю, что зря. Новая поршневая встала без проблем, но компрессия 6.5. А значит мне её надо как следует обкатать и хватит её на два сезона, в лучшем случае.

После этого я заменил все сальники, благо продаются они комплектом и всего из 6 или 7 штук, уже не помню. А стоимость 130 рублей. И, конечно, после замены сальников и отчистки всвего пространства под крышками вариатора и сцепления, я заменил ролики в вариаторе(у меня стояли 8грамм, но же имели не идеально круглую форму). Установил 9 граммовые – это стандарт, но оказалось, что этого много и лучше бы поставить наоборот 7 грамм. Учту на будущее.

Конечно пришлось поменять и ремень вариатора, а так же купить полный набор прокладок на данную модель. Часть из них осталась не тронутой, так как я не менял подшипники коленвала, но лишними не будут…

Время покраски пластика. Красил пластик я всё той, же Montana, что осталось от покраски дисков. Хорошо обезжириваем, затем лёгкий слой краски едва-едва. После высыхания слой пожирнее, и третий уже финальный.

Но это выглядит как-то странно, согласитесь. Взрослый мужчина красить в такие постельные тона свой мопед. НО всё дело в том, что дальше он будет выглядеть достаточно агрессивно, но для этого его надо собрать и добавить изюминку во внешний вид.

А именно, добавим КРОВИ. Больше КРОВИ. Зомбаки атаковали наш район и одного намотало на колесо. Что бы добиться такого эффекта нужно взять баллон красной краски и наставить клякс по всему корпусу. Именно жирными плюхами, я не очень доволен, а вот с кляксами получилось замечательно

В итоге мопед и внимание привлекает, и выглядит интересно, и сделать подобное под силу каждому

Ведомость

Выявленные неисправности в работе механизмов или агрегата оформляются дефектовочной ведомостью, в которой указывается объем работ и их расчет. Специалист составляет ведомость и указывает в ней:

Виды определенных и выполненных работ.
Объем проведенных действий.
Перечень использованных материалов и их стоимость с обязательным указанием эксклюзивных.

Работы, указанные в дефектовочной ведомости, должны быть правильно оформлены:

Перечень детализируется.
Уточняется вид проведенных работ.

Правильно составленная смета облегчает составление договора на оказание услуг и экономит время обеих сторон. Важными составляющими документа являются стоимость использованных запчастей и материалов и расчет работ.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

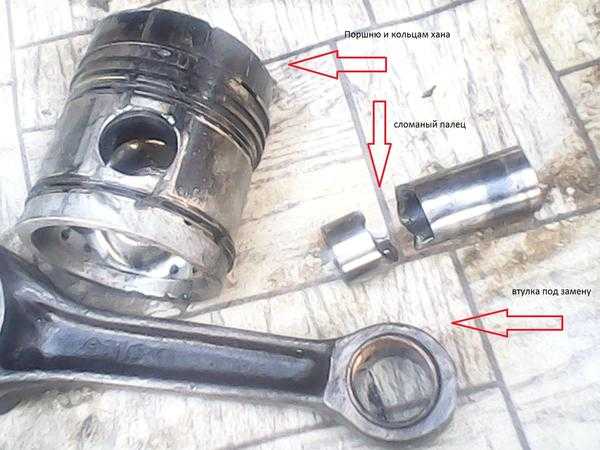

Проверка износа верхней головки шатуна скутера

В очищенную от смазки средством для промывки карбюратора верхнюю головку шатуна, вставим игольчатый подшипник и поршневой палец. Нежно взявшись руками за выступающие концы пальца, пробуем определить наличие вертикального люфта. Небольшой горизонтальный люфт будет присутствовать, это нормально. При наличии значительного вертикального люфта, если используется бывший в употреблении игольчатый подшипник или палец, пробуем повторить проверку с новыми деталями. Если люфт сохраняется, то коленвал скутера однозначно подлежит замене. Если при контроле с новым пальцем и подшипником люфта нет, то замене подлежат вышеозначенные детали, — их износ больше допустимого.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне

Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент

При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент

При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,. При монтаже поршня не должно быть сильного давления

Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень

Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт

Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Дефектная ведомость на списание основных средств (образец)

Документ носит сопроводительный характер при выявлении различного рода дефектов. В него вписываются: наименование и тип оборудования или материалов, найденные повреждения, пути их устранения. Далее данный документ служит основанием для написания сметы и выделения средств на ремонтные работы.

ФЗ № 402 «О бухгалтерском учете». В противном случае документ не принимается налоговой инспекцией.

Если есть существенные отличия между сметой и дефектной ведомостью помещения, следует написать обращение к подрядчику, который составлял данные документы и попросить разъяснить несоответствующие пункты, если разъяснения будут даны и подтверждены, то следует ответ от подрядчика также утвердить.

Транспортный налог — это региональный налог. Нужно смотреть законодательство субъекта РФ, имеются ли у…

1Сущность процесса дефектации и сортировки деталей

Основными задачами дефектации и сортировки деталей являются: контроль деталей для определения их технического состояния; сортировка деталей на три группы: годные для дальнейшего использования, подлежащие восстановлению и негодные;

накопление информации о результатах дефектации и сортировки с целью использования ее при совершенствовании технологических процессов и для определения коэффициентов годности, сменности и восстановления деталей; сортировка деталей по маршрутам восстановления.

Результаты дефектации и сортировки фиксируют путем маркировки деталей краской. Количественные показатели дефектации и сортировки деталей фиксируют также в дефектовочных ведомостях.

Годные детали после дефектации направляются на комплектовочный участок предприятия и далее на сборку агрегатов и автомобилей, а негодные — на склад утиля. Детали, требующие восстановления, после определения маршрута ремонта поступают на склад деталей, ожидающих ремонта, и далее на соответствующие участки восстановлении.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Подготовка к процедуре

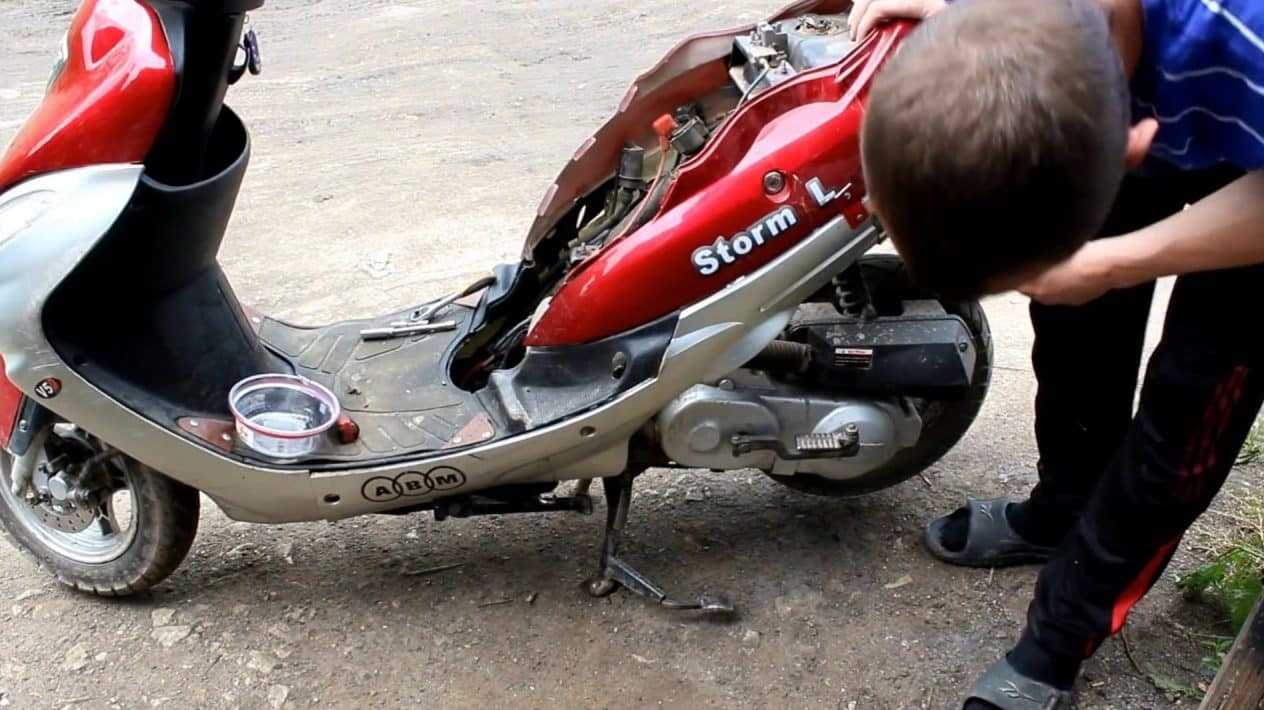

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

температура воздуха должна составлять 18-25 градусов;
слабый или отсутствие ветра;
наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Дефектовка автомобиля

В случае ДТП для оценки повреждений и обращения за страховой компенсацией выполняются следующие действия:

Вызов сотрудников ГИБДД, оформление справки и описание видимых повреждений транспортного средства.
Составление соответствующего заявления для страховой компании.
Составление обращения к автомобильному эксперту. Специалист оценивает состояние транспортного средства при помощи современного электронного оборудования и фиксирует его в документах с указанием требуемых затрат и способов устранения внутренних и внешних дефектов: рихтовка, сварка, окрашивание, замена запчастей.
Мастер автосервиса должен предоставить владельцу автомобиля акт осмотра транспортного средства с описанием расценочного прайса и списка зафиксированных дефектов. На основании полученного документа автовладелец заказывает процесс дефектовки.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

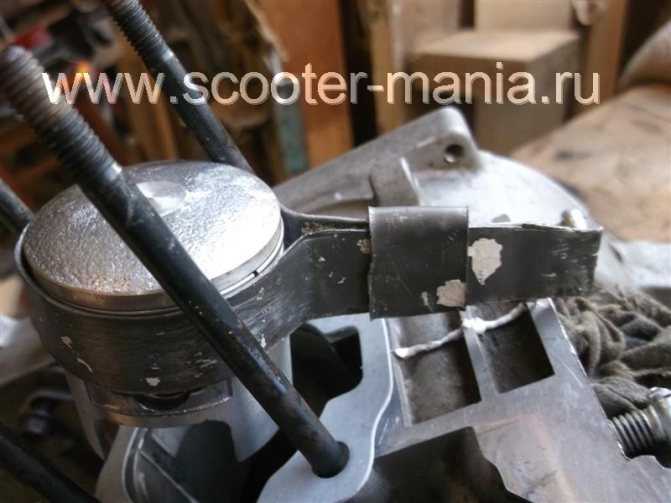

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Это интересно: Диагностика авто через ноутбук своими руками

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

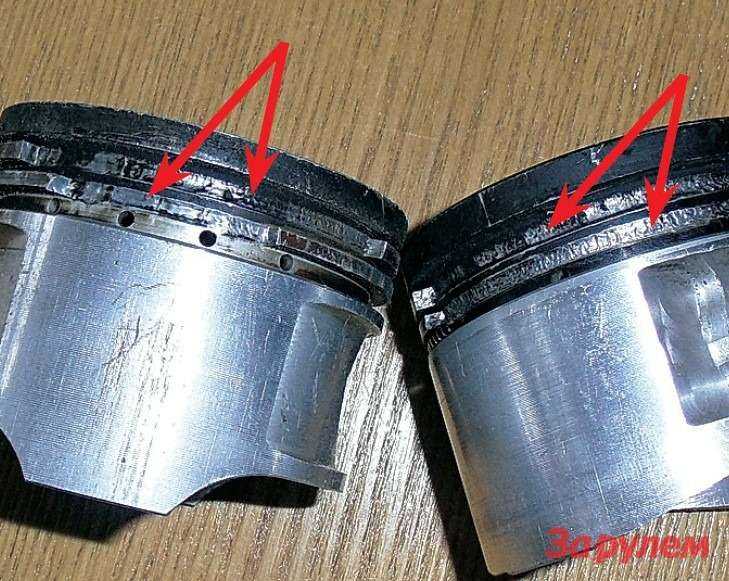

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть

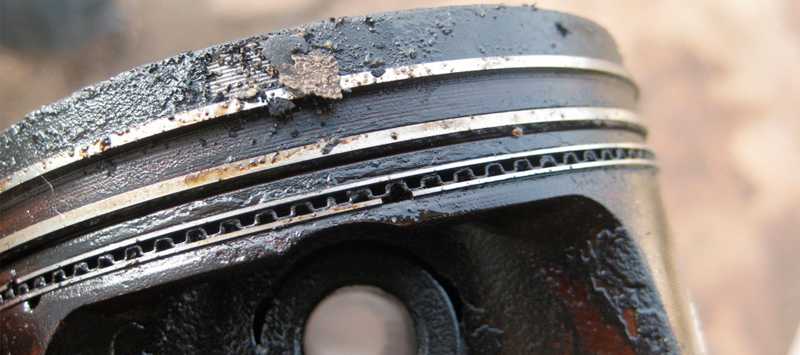

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Как продлить жизненный цикл ЦПГ

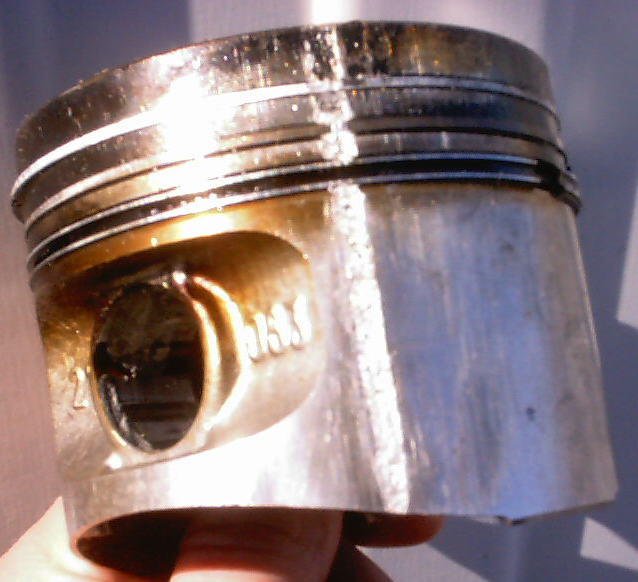

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

отсутствие шумов от двигателя;
нет перегрева мотора при длительной работе;
относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Как поставить поршень на скутер: снятие и установка поршня и колец

(100%)

проголосовало

Что в итоге

Итак, теперь вы не знаете, как определить износ двигателя. Более того, оптимально воспользоваться не одним, а сразу несколькими методами, описанными выше. Выполнять ряд проверок можно даже одновременно (например, замер компрессии совмещают с проверкой свечей зажигания). Главное, чтобы все операции были выполнены правильно.

Если же возникает необходимость ремонта ДВС, точно оценить его состояние только по косвенным признакам (потеря тяги, стуки, шумы) или путем замера компрессии и давления масла, не получится. Для того чтобы точно узнать степень износа двигателя, потребуется в обязательном порядке разбирать силовой агрегат. Далее выполняется дефектовка двигателя, после чего осуществляется последующая переборка или выполняется капитальный ремонт мотора.
