Ремонт мопеда Карпаты

Теперь займемся непосредственно ремонтов двигателя, если у вас полетели подшипники, коленвал или случилась какая-нибудь другая поломка, которая неизбежно требует «колоть» двигатель, не следует волноваться. А может вы уже это делали когда-то, но забыли.  Запаситесь необходимыми инструментами, запасными частями и приступайте к разборке. Скажу сразу, процесс сборки вас озадачит намного больше, так как ломать — не строить.

Инструкция по обслуживанию и ремонту мопеда Карпаты  в данном случае вам особо не поможет, а выпускаемая вместе с ним в то время — тем более.

 Поэтому далее я выложу весь процесс сборки двигателя, вплоть до мелочей, каждый этап установки подшипника, прокладки  и прочего отображен на новой фотографии. Весь процесс расположен строго последовательно. Итак, приступим к сборке:

Как видите, ничего сложного тут нет

Обратите внимание, что все болтовые соединения следует затягивать при определенных усилиях, важно не сорвать резьбу, но и недотянуть тоже плохо. Прокладки глушителя, указанные на фото, вырезаны из обычного картона и смазаны солидолом

Особенности

Несмотря на то, что как-то протюнинговать агрегат было практически невозможно, простота в его обслуживании и возможность самостоятельного ремонта абсолютно всех агрегатов, безусловно, сыграли ключевую роль в его популярности. Оригинальные запчасти на мопед Карпаты изготавливались из качественного металла, хотя техника того времени ломалась нередко из-за конструктивных и технических недочетов.

Багажник рассматриваемого транспортного средства мог выдержать не один центнер груза. Покрышки имели высокий протектор, что позволяло эксплуатировать технику в зимний период. Тормозов барабанного типа вполне хватало для массы и динамики маленького мотоцикла. Само устройство силового агрегата представляет собой обычный двухтактный мотор. Заменить кольца или поршень сможет практически каждый обладатель этого представителя мототехники.

Мопед Карпаты. обзор, ремонт, тюнинг

Мопед Карпаты — один из самых популярных двухколесных транспортных средств на территории всего постсоветского пространства. Такую популярность он добыл благодаря множеству факторов, среди которых хорошее качество (во времена начала производства, на фоне других двухколесных средств, мопед Карпаты славился достаточно высоким качеством исполнения, по сравнению с конкурентами), оригинальный дизайн, который напоминал маленький мотоцикл, двухместное сиденье (опционально, второму сидеть было не удобно, но у конкурентов и такого не было).

Среди новшеств следует отметить трехколодочное сцепление, которое мы разберем и соберем в дальнейшем. Двух скоростей в коробке переключения передач, было достаточно для плавного старта и достижения максимальной рекомендуемой производителем скорости в 45 км. в час. Но на практике иногда получалось добиться скорости и в 60 км. в час.

Какой либо тюнинг отсутствовал напрочь, замена звезды на большую, даст эффект в прибавлении скорости, но старта вы не добьетесь, придется работать ногами. Конечно же виной этому стал и слабый двигатель (около 1,8 л.с.), и все лишь две передачи.

Тем не менее мопед Карпаты в свое время стал бестселлером, абсолютная простота в обслуживании и ремонте двигателя, дала возможность научиться ремонтировать его практически каждому владельцу. Следует отметить, что довольно часто ломался, будь-то передачи, сцепление, не заводился двигатель и прочее. И сейчас можно встретить очень много недовольных владельцем такого транспорта, которым надоело постоянно возиться с запчастями. Но в отличие от современных китайских аналогов, металл и детали двигателя — более качественные. Конечно в то время на металлических деталях не экономили, все делали на высоте.

Доказательством этому и багажник, который перевозил не одну тонну картошки и прочего груза, хотя производитель рекомендовал не перегружать его.

На мопед Карпаты устанавливали покрышки с высоким протектором, что давало возможность эксплуатировать его зимой и в грязь.

Оба тормоза на — барабанные, но этого хватает, ведь у него нет такой динамики и скорости, как у японских скутеров.

Заменить поршень либо кольца сможет практически любой владелец. В отличие от китайских мопедов и скутеретт, где устанавливается четырехтактный двигатель, мопед Карпаты имеет двухтактный двигатель, кроме этого вокруг него достаточно места, чтобы без проблем снять цилиндро-поршневую группу для ремонта. Для этого достаточно открутить болты крепления глушителя и карбюратора, вынуть свечу. Устройство двигателя практически ничем не отличается от японских и китайских двухтактных скутеров

Конкуренты

Ближайшего по характеристикам конкурента агрегат получил в «лице» транспортного средства Верховина. Зажигание мопеда «Карпаты», узел сцепления, дизайн и некоторые другие показатели значительно превосходили соперника. Кроме того, с рассматриваемой машиной соревновалась Дельта, Верховина-7. У этих вариаций хоть и были модернизированы все узлы, предпочтение отдавалось Карпатам.

На это есть несколько причин. Во-первых, цена Дельты была выше, да и производилась она в Риге. Во-вторых, усовершенствованная Верховина имела гарантийный пробег 6000 километров, ресурс до капитального ремонта 15 тысяч. Мопед Карпаты в то же время обладал восемью и восемнадцатью тысячами соответственно.

Не одно поколение, особенно в сельской местности, изучило каждый винтик в этом агрегате. Краткое представление о расположении основных элементов:

Стоит отметить, что электростартер отсутствует, поэтому довольно популярным способом запуска двигателя была его активация с толчка или лапки.

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Читайте в этой статье

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Коленчатый вал

Коленчатый вал люфтил и его нужно было менять на новый или менять только шатун.

Резьба под некоторые болты была сорвана и чтобы болты не выпадали их кто-то сплющил и забил молотком. С сливной пробкой поступили точно также.

По-большому счету рассказывать об этом двигателе больше нечего. Косяков помимо этих в нем еще много, а ресурс сайта не безграничен, поэтому, пожалуй подытожу.

Разобрал я все это барахло, помыл, забраковал детали и составил список того, что нужно было купить. И тут начались непонятные разговоры, которые мне очень не нравятся: мол, — «ты отремонтируй». — А запчасти? «Да ты понимаешь, денег сейчас нет, тыры-пыры» (…)

Ждал я ждал финансовый транш, но так и не дождался. Собрал я эти тряхомудии в мешок, кинул в люльку и отправил этого «Карпача» туда откуда он ко мне приехал.

Источник

Мопед Рига-22 реставрация

Мопед Рига -22 отреставрирован Максимом Алексеевичем из города Сосногорск. Фото реставрации мопеда Рига -22 прилагаются.

В 1981 году с конвейера сошёл мокик «Рига-22», который стал усовершенствованной версией мокика «Рига-16». На этой модели, которая разгонялась до 50 км/час, устанавливали двигатель «Ш-62», «Ш-62М», «V-50».

Эти двигатели кардинально отличался от предыдущих моделей, прежде всего, мощным электронным зажиганием и коробкой передач, из-за чего пришлось поменять направление вращения коленвала. Применение электронного бесконтактного зажигания повышало надёжность пуска двигателя и надёжность работы системы зажигания в целом. Однако моторы Ш-62 и Ш-62М отличались ненадёжностью блока шестерен и сцепления. Поэтому через некоторое время была произведена модернизация двигателя и с 1984 года стали выпускать мокики с двигателем «V-50» мощностью 1,8 л. с. с новой коробкой передач и усиленным сцеплением. Вдобавок изменилась конструкция глушителя.

Мопед — мечта любого пацана в советском детстве (31 фото)

Продажа мопедов в СССР осуществлялась в магазинах мототехники, почти всегда по предварительной записи. Отмечаться в очереди за мопедом требовалось каждое утро в течение месяца-полугода. Мопеды ссср производились на Пензенском велосипедном заводе (легкий мопед ЗИФ), Львовском мотозаводе (мопед Верховина, мокик Карпаты), Рижском мотозаводе (мопед Рига, мокик Дельта). Первый советский мопед выпустили в 1958 году на Рижском мотозаводе Саркана звайгзне: Рига-18. Модель оказалась не очень удачной. После практики на чешском мотозаводе JAWA в шестидесятые годы начался серийный выпуск первых мопедов в СССР — Рига-1. Мопеды Рига постоянно модернизировались. В фильме Приключения Электроника Сыроежкин рассекал именно на мопеде RIGA. Завод Саркана звайгзне активно функционировал до начала 90-х. Перестроечный кризис стал роковым для прославленного предприятия, вскоре рижские мопеды ссср перестали выпускаться, завод прекратил существование. Помимо моделей марки Рига, наибольшей популярностью в СССР пользовались модели Верховина и Дельта. Мопед Дельта СССР — это настоящая звезда восьмидесятых. Мопед Дельта комплектовался двумя видами двигателей: V-50 — ручное переключение передач, V-50M(V-501M) — ножное. Объем двигателя — 40-50 cm3. Скорость — 50 км/ч. Мопед Дельта в СССР особенно любили за то, что он походил на чешский мотоцикл Ява (JAWA). В восьмидесятые годы каждый мальчишка мечтал иметь собственный мопед. Счастливые обладатели мопедов объединялись в группы, гоняли стаями по городским улицам, и проселочным дорогам. Не имевшие своей Дельты, или Верховины помогали владельцам мопеда в ремонте, усовершенствовании модели. Самый пик популярности на мопеды в СССР произошел в 1985 году. Начало лихих девяностых положило конец массовому увлечению мопедами. Советские ретро мопеды до сих пор интересуют любителей мототехники. На сайтах в интернете выкладываются большое количество разнообразных фото — мопеды СССР. Из двух-трех стареньких мопедов Дельта, собирают один полновесный рабочий ретро мопед. Некоторые советские мопеды восьмидесятых годов до сих пор на ходу без значительного ремонта. Ныне под названием Дельта выпускаются мопеды китайского производства, но они не идут ни в какое сравнение с советскими ретро мопедами Дельта — в свое время созданными специально для российских дорог.

Мопеды советского времени

Подольский механический завод 1. Мотовелосипед «Стрела» с копией двигателя «Вандерер» (с 1936 по 1940)

Киевский мотоциклетный завод (КМЗ) 1. Мотовелосипед «К-1-Б (Д) Киевлянин» (1946 -1951 г.г.) 2. Мотоколяска «К-1-В» (1947-1951)

Пензенский велосипедный завод им. М.В.Фрунзе (ПВЗ) 1. Мотовелосипед 16-В1 (с 1963 г.) 2. Мотовелосипед 16-ВМ 3. Легкий мопед МВ-18 (с 1972 г.) 4. Легкий мопед ЗИФ-77 (с 1977 г.) 5. Легкий мопед ЗИФ-20

Львовский велозавод (ЛВЗ) мотозавод (ЛМЗ) 1. Мотовелосипед В-902 (с 1960 г.) 2. Легкий мопед МВ-042 «Львовянка» (с 1963 г.) 3. Легкий мопед МВ-044 4. Легкий мопед МП-043 (с 1961 г.) 5. Легкий мопед МП-045 6. Легкий мопед МП-046 6. Легкий мопед МП-047 «Тисса» 8. Мопед «Верховина-3» (МП-048) (с 1969 г.) 9. Мопед «Верховина-4» (ЛМЗ-2.152) 10. Мопед «Верховина-5» (ЛМЗ-2.153) 11. Мопед «Верховина-6» (ЛМЗ-2.158) 12. Мопед «Верховина-7» (ЛМЗ-2.159) (с апреля 1981 г.) 13. Мокик «Карпаты» ЛМЗ-2.160 (ЛМЗ-2.160-1) (ЛМЗ-2.160С) (с апреля 1981 г.) 14. Мокик «Карпаты-2» ЛМЗ-2.161 (ЛМЗ-2.161-01) (ЛМЗ-2.161С)

Рижский мотозавод (РМЗ) 1. Мопед «Спиридитис» (1958 г.) с двигателем 60 см3 2. Мотовелосипед «Гауя» (1961-1963) 3. Мопед «Рига-1» (1961-1965) 4. Мопед «Рига-3» (1965-1969) 5. Мопед «Рига-4» (1970-1974) 6. Мопед «Рига-6» 7. Легкий мопед «Рига-5» (1966-1975) 8. Легкий мопед «Рига-7» (1975-___) 9. Легкий мопед «Рига-11» 10. Мопед «Рига-12» (1974-1979) 11. Легкий мопед «Рига-13» 12. Мопед «Рига-14» 13. Мопед «Рига-16» (1979-1984) 14. Мопед «Рига-22» (1984-1986) 15. Мопед «Рига-24» РМЗ-2.124 (1986- 16. Мини-мокик «Мини» РМЗ-2.126 без задних амортизаторов (1984- 17. Мини-мокик «Мини» РМЗ-2.130 (1986- 18. Мокик «Дельта» РМЗ-2.134 (РМЗ-2.134-01) 19. Мокик «Мини Дельта» 20. Мокик «Стелла» РМЗ-2.136

Улучшение технических характеристик сегодня

Технические характеристики мопеда тоже можно улучшить. К примеру, для повышения жесткости в передней вилке. После проведенной модернизации станет значительно лучше жесткость на скручивание и улучшится в несколько раз управляемость. В итоге, после того, как технические характеристики будут улучшены, Рига будет управляться, как по рельсам. Если кого интересует продажа старого «дырчика» или просто его усовершенствование, инструкция как нельзя кстати.

Вариант тюнинга Рига 13

Технические характеристики и улучшение на этом не заканчиваются. Двигатель, который инструкция называет одним из самых важных узлов, которыми наделен «дырчик», также может подвергнуться рестайлингу.

Технические характеристики

Почти у всех моделей Карпат размеры, вес и другие технические характеристики были одинаковы. Поэтому эта информация приведена будет в виде списка:

размеры мопеда (ДШВ) в миллиметрах – 18207201100;

• максимальная нагрузка – не более 100 кг;
• максимальная скорость, которую он мог достичь при разгоне по прямой – 50 км/ч;
• размеры шин – 2,75-16;
• тип мотора карбюраторный, воздушное охлаждение;
• объем – 49 кубических сантиметров;
• расход горючего – 2 л на 100 км;
• мощ ь мотора – 1,5 л.с .;
• вес мопеда – 55 кг.

Период производства мопед а «Карпаты» начинается с 1981 года и заканчивается в 199 2 . Окончательно линейку прекратили выпускать в 1997 году. Среди конкурентов он занимал первое место. Лучше чем «Карпаты» с объемом двигателя до пятидесяти кубов не было в стране. Он был легендой СССР.

В начале девяностых был сконструирован новый двигатель с лепестковым клапаном на впуске. Однако на «Карпаты» установить его не успели. Развал Советского Союза привел спаду спроса на мопеды. Львовский мотозавод умер вместе с распадом страны. Были попытки мелких фирм возродить производство данных мотокиков , но они потерпели крах, аа и спрос уже пошел совершенно на другие модели и марки мопедов.

Поршневая

Отворачиваем гайки на головке и снимаем ее с цилиндра. Головка и поршень применительно к этому двигателю были девственно чисты. Видимо, перед самым отходом этого мопеда в «мир иной» в нем уже успели поковыряться.

Цилиндр удалось снять с большим трудом. В отверстия в которые входят шпильки попадала вода и все это дело очень сильно проржавело. Со стороны выпуска от поршня в свое время отлетел кусок. Этот момент на фото неплохо виден. Как он отлетел? Кто его знает. Может отломали, а может и сам отлетел…

Зеркало цилиндра находилось в плачевном состоянии. Выработка и царапины сделали свое дело: в камере сгорания в значительных пределах упала компрессия.

Общий износ поршневой группы составлял более 0,09 мм при норме в 0,05. Для тех кто не знает: износ поршневой группы измеряется так: отмываем от грязи и остатков старого масла поршень и цилиндр, вставляем поршень в цилиндр, ориентируем его в цилиндре так как он должен стоять на двигателе, ровняем его юбку с краем цилиндра и щупом замеряем зазор между юбкой и цилиндром.

Этот зазор и будет определять степень износа поршневой группы. Для советских помоек при использовании очень хорошего масла норма 0,03 мм, для плохого масла 0,05 мм. Все что больше — уже повышенный износ.

Колхозные гуру наивно полагают, что ситуацию с износом поршневой можно решить установкой новых колец. Не видитесь вы на эти измышления. Да и не измышления это, а вечный поиск халявы — отсюда и рождаются всякие байки про кольца и «супротек».

Никакие, пусть даже самые «пуперские» кольца не восстановят изначальную геометрию цилиндра и никогда не будут плотно прилегать к цилиндру у которого есть износ в виде конуса и эллипса. А у цилиндров ДВС износ цилиндра только и бывает в виде конуса по продольной оси и в виде эллипса в поперечной оси.

Сами подумайте: как идеальная окружность в виде нового поршневого кольца может плотно лечь на эллипс? Да никак она не ляжет.

Отворачиваем на картере болтики.

Берем технический фен, нагреваем им картер особенно хорошо греем места под подшипники и ударяя киянкой по валам «половиним» двигатель.

Детали КПП именно в этом двигателе были отвратительного качества. На тех, еще стареньких мопедах детали были намного качественней чем на этом экземпляре. Оно и не удивительно — этот мопед 1994 года выпуска, а в те годы качество выпускаемой продукции упало во много раз.

Кулачковые муфты на деталях КПП этого двигателя какие-то странные. Толи они такие шли с завода, то ли их уже кто-то успел отколхозить. Непонятно. Понятно лишь одно: качество полное гуано, даже на фотке видно как кулачки муфт попросту нарезали то ли «болгаркой», то ли на станке — я так и не понял.

Каретка, которая включает передачи была с сильным износом кромок кулачковых муфт. Отсюда росли и проблемы с выскакиванием передачи.

Сцепление

Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».

В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.

В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

Для тех кто не в курсе — выжимной стоит здесь

Обратите внимание сколько в этом двигателе стружки и грязи

Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.

Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.

В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.

Пружина корзины сцепления хлопот не доставляет.

Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.

Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.

Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.

Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.

На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.

Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.

Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.

На этом экземпляре корзина в идеале.

Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.

Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать. Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Мопед карпаты зажигание схема

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду карпаты

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду Карпаты.

Генератор G1 состоит из двух катушек L1, L2 и датчика положения ротора L3. Все клеммы генератора на рисунке расположены также, как они стоят на реальном генераторе. Питание мопеда раздельное — с катушки L1 снимается переменный ток напряжением около 5 вольт для последующего выпрямления в коммутаторе и питания осветительных приборов и звукового сигнала. С катушки L2 снимается напряжение порядка 70 вольт для питания схемы зажигания. С коммутатора (вывод «К») импульсы поступают на катушку зажигания, и с ее повышающей обмотки подаются на свечу. Момент пробоя свечи (поджигания топлива) соответствует такому положению ротора генератора, когда переднее (по ходу мокика) ребро сердечника катушки датчика L3 совпадает с передним (по ходу вращения ротора) ребром проточки на роторе. Т. е. тому моменту, когда прорезь между магнитами ротора начинает проходить над сердечником датчика. Выключатель S3 при замыкании на массу отключает зажигание. С выводов коммутатора, обозначенных буквой «О» с цифрой, снимается постоянный ток напряжением 6вольт для освещения и сигнала. Выключатель S4 механически соединен с ножным тормозом и включает стоп-сигнал. Выключатели S1 и S2 объединены в один. S2 — это кнопка подачи звукового сигнала, а S1 — включает дальний или ближний свет фары и подфарник (когда включена фара в любом режиме). Лампа H1 стоит вверху фары под пластмассовым колпачком и служит для индикации дальнего света. Для более яркого освещения рекомендую соединить два ценральных вывода S1 (лампы H2 и H3) между собой. Тогда в любом положении S1 (кроме центрального) будут гореть обе спирали лампы (на схеме обозначены как две разные лампы H2 и H3).

Музей мопедов Владимира Гордеева

Модель «Рига-22» в 1981 году сменила на конвейере «Ригу-16». В ее облике нетрудно увидеть черты предшественниц, а ряд новых элементов — вынесенный на руль спидометр, более плоская фара увеличенного диаметра, бензобак и задний фонарь — придают машине более современный вид. Нарядной делает ее двухцветная окраска, имеющая шесть различных вариантов. Однако главное отличие «Риги-22» — новый двигатель Š-62, сменивший известный Š-58. Он оснащен бесконтактным транзисторным зажиганием. Избавляя владельца машины от необходимости следить за состоянием контактов прерывателя, регулировать зазор между ними, такая система в то же время обеспечивает более легкий и надежный пуск (как и у «Риги-16», он осуществляется кикстартером). Блок «стабилизатор — коммутатор» удалось разместить в выемке бензобака, туда же в дальнейшем предполагаем перенести и катушку зажигания. Новый генератор переменного тока, обладающий увеличенной (45 Вт) мощностью, позволил установить более сильный звуковой сигнал, а также задний фонарь со стоп-сигналом. Эти меры, служащие безопасности движения, дополнены установкой световозвращателей на кронштейнах фары. Максимальная скорость, также в целях безопасности, ограничена 40 км/ч. Для этого увеличено с 2,5 до 2,85 передаточное число задней передачи и несколько изменена система выпуска. В Латвийской ССР мокик носил имя «Usma», в честь расположенного в Латвии красивого озера, продолжив традицию географических названий, начатую «Ригой» и «Гауей». Двигатель Š-62: Число цилиндров — 1; диаметр цилиндра — З8 мм; ход поршня — 44 мм; рабочий объем — 49,8 см3; степень сжатия — 7,7-8,5. Топливо — бензин А-72 или А-76 в смеси (25:1) с маслом. Мощность — не менее 2,0 л.с./1,47 кВт при 5200 об/мин; крутящий момент — не менее 0,29 кгс-м/2,84 Н-м при 4200 об/мин. Масса — 14,8 кг. Ресурс до первого капитального ремонта — 15 000 км. Карбюратор К-60. Свеча зажигания А17В.

«Рига-22» Описание нового мопеда «Рига-22» «За рулем», 10/1981

«Рига-22» Заметка о мопеде «Голос Риги», 11/1981

Рубежи мотоциклостроения Рассказ о перспективах и планах отрасли «За рулем», 11/1982

С маркой «Вайрас» Описание нового двигателя Š-62 Шауляйского веломото, 01/1983

Семь бед на один мопед Критическая статья о проблемах в производстве мопедов «Известия», 05/1983

Запчасти — почтой Адреса баз и условия работы Роспосылторга и Главкоопкультторга «За рулем», 11/1986

Музей Мопедов примет в дар или купит в коллекцию мокик «Рига-22» («Usma») РМЗ-2.122, запчасти и документы от него.

Источник

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:

• Альфа (Alfa);
• Дельта (DELTA);
• Дино (Dino);
• Ирбис (Irbis);
• Випер (VIPER);
• Зип Стар (Zip Star);
• Лидер (Leader);
• Мустанг (Musstang);
• Бриз (Briz);
• Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Справочно: Следует отметить, что китайская техника существенно потеснила продукцию отечественных мотопроизводителей на российском рынке. Это заметно не только в виде готовых изделий, но и всевозможных комплектующих. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.

Схожесть конструкции

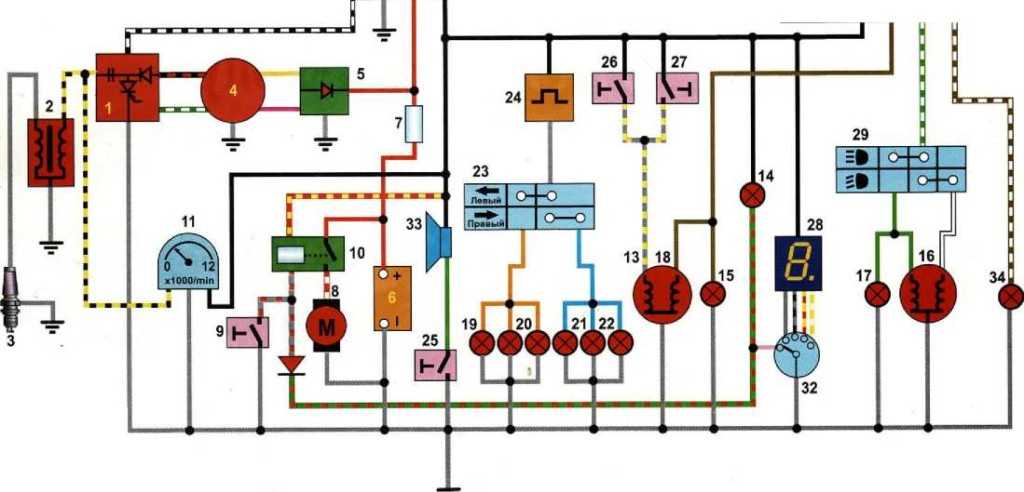

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.

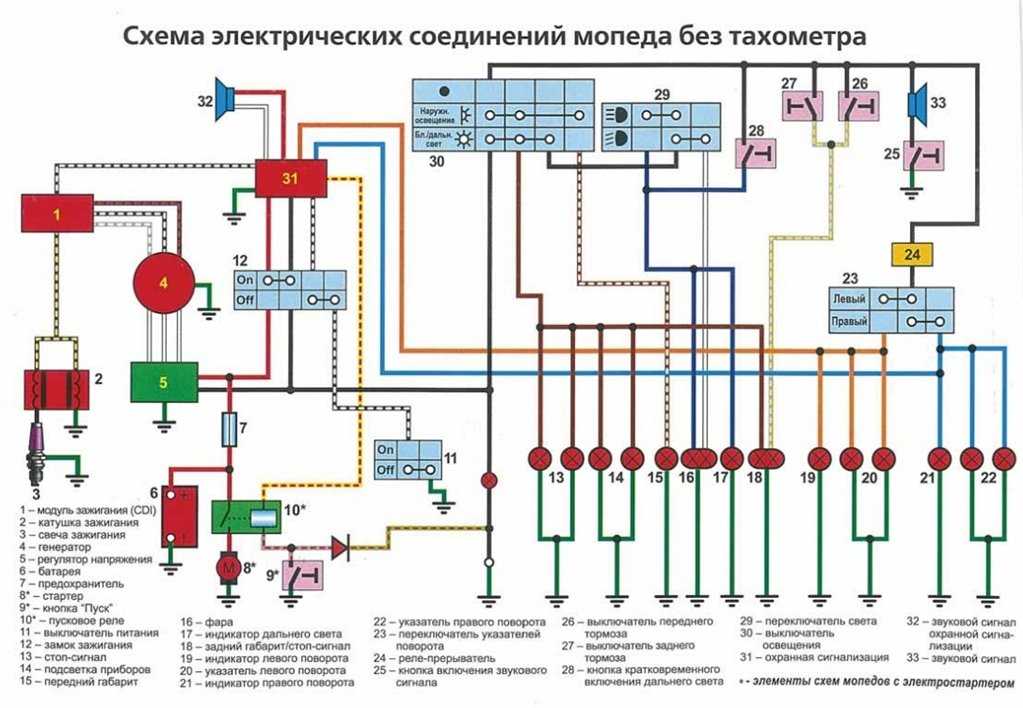

Обратите внимание! На фото вверху представлена схема электропроводки мопеда Дельта, не имеющего тахометра на панели приборов. Она идентична для всех моделей данного производителя, и имеет различия лишь в управлении полуавтоматической коробкой передач (модель Delta Racer)

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.
